Типовой проект 503-6-11.12.88 Топливозаправочный пункт для пожарных депо емкостью 10м3

Общие данные

Номер проекта

503-6-11.12.88

Наименование проекта

Топливозаправочный пункт для пожарных депо емкостью 10м3

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

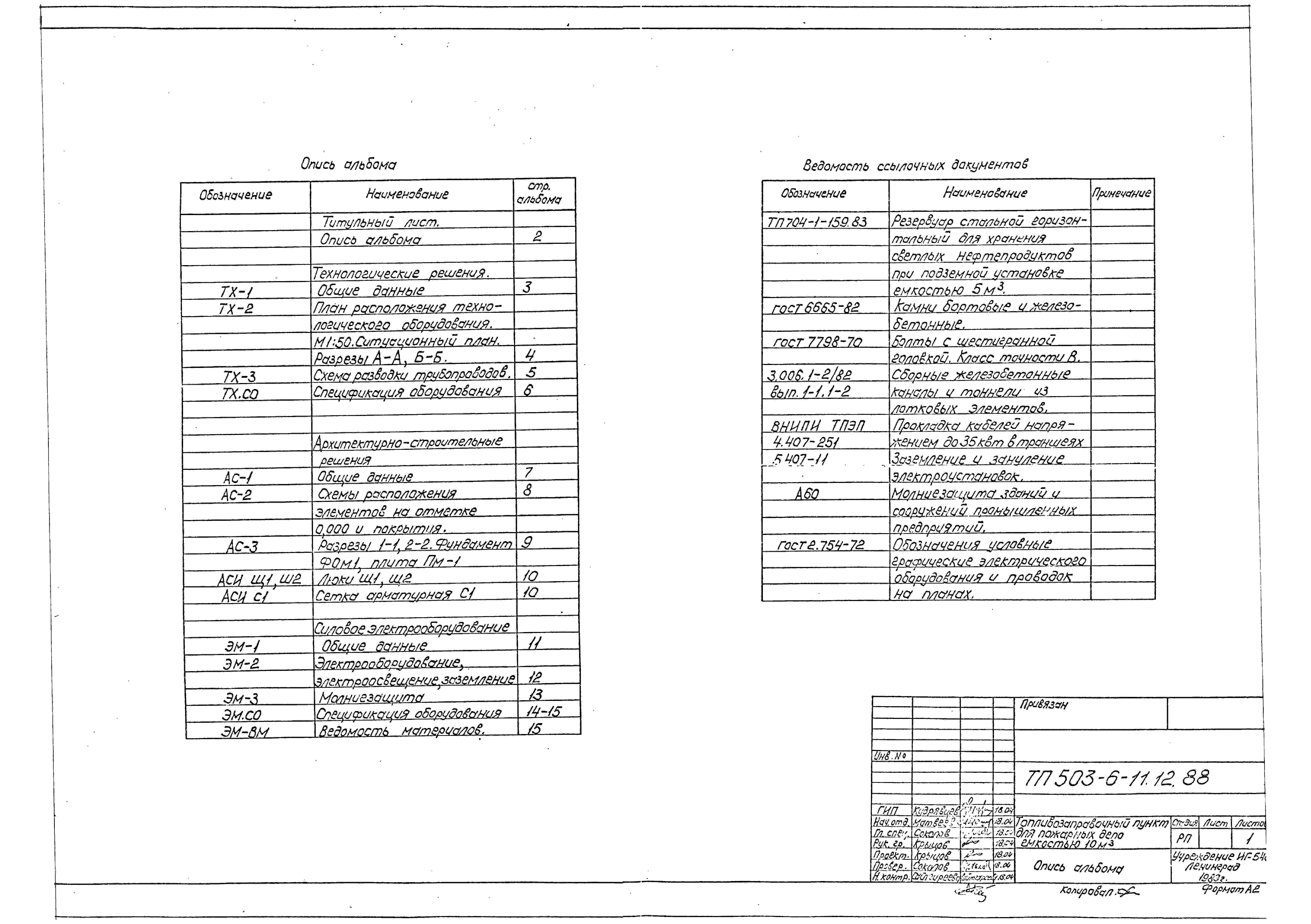

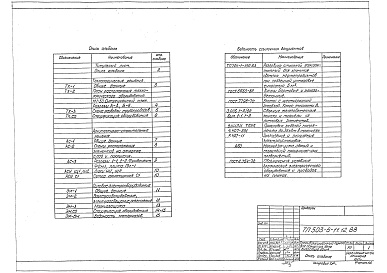

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

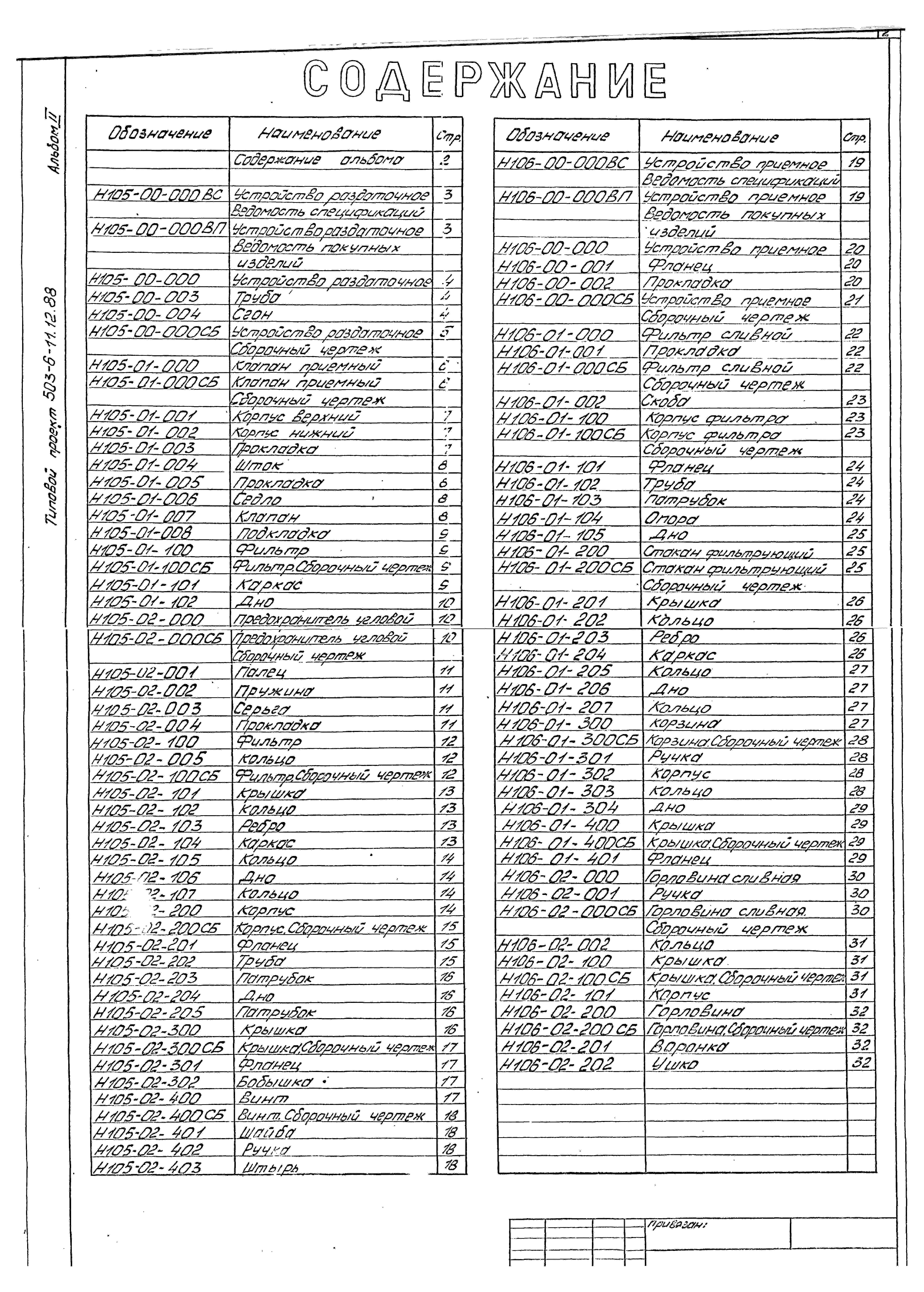

Альбом 2

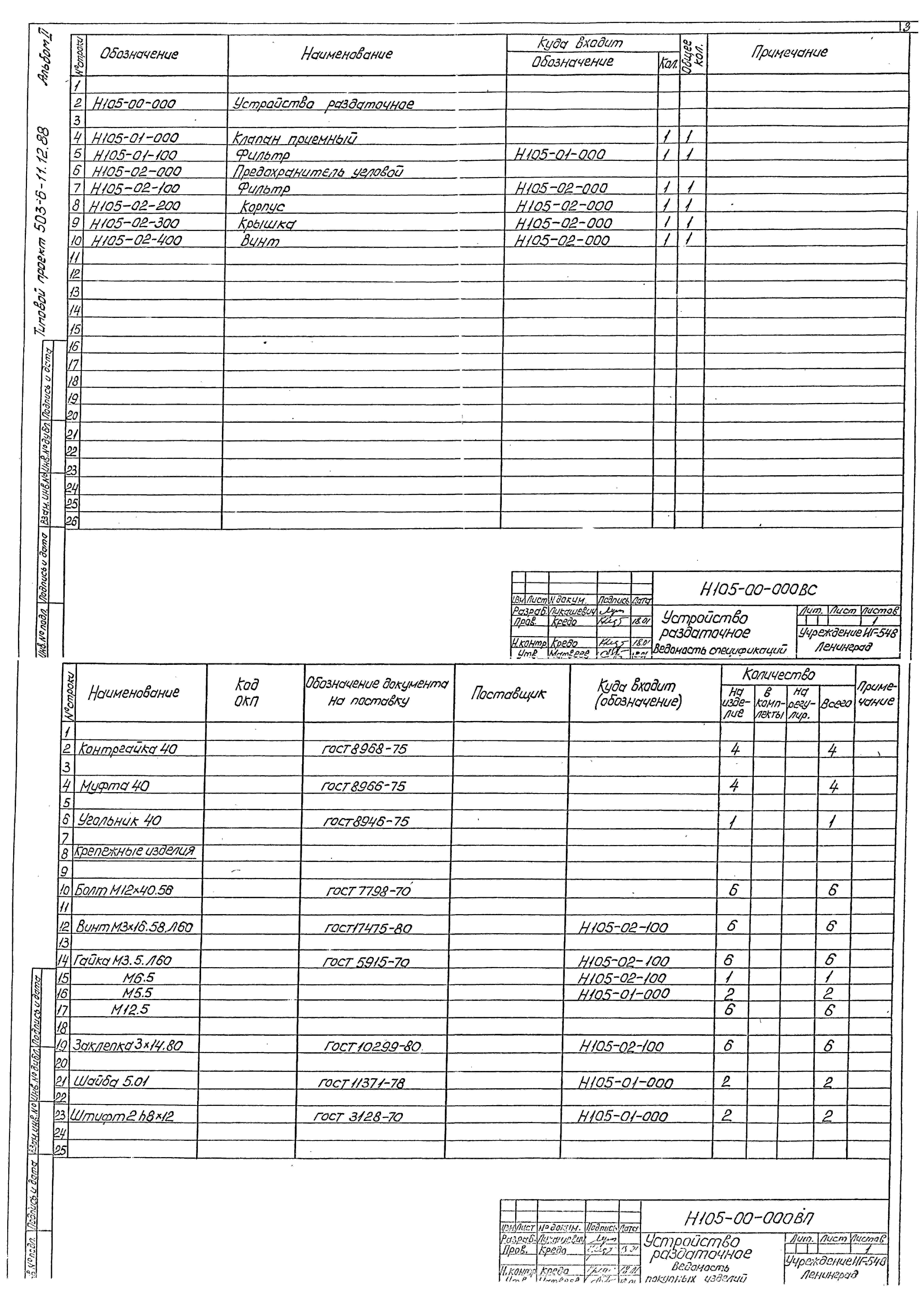

Нестандартизированное оборудование
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

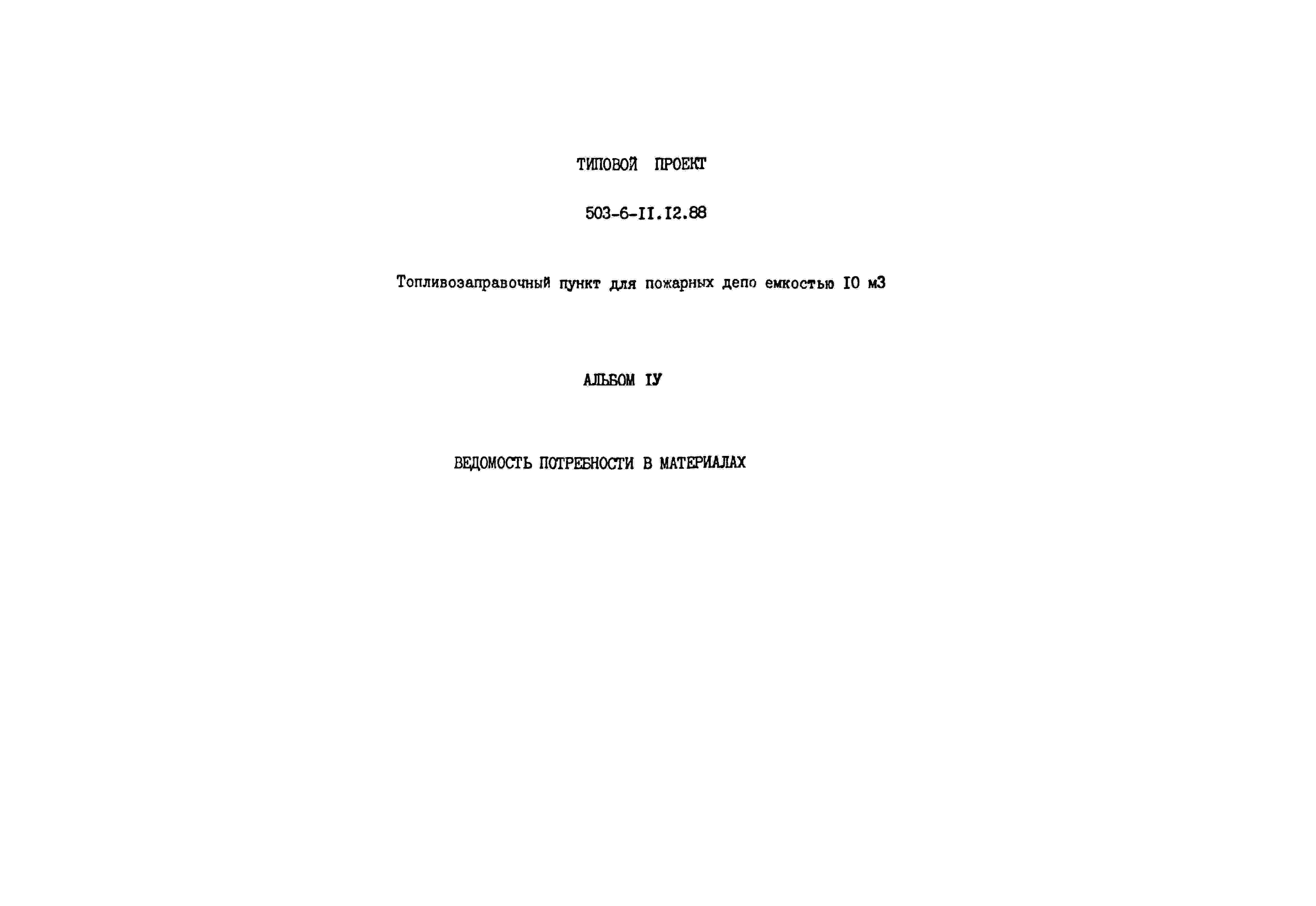

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Типовой проект топливозаправочного пункта для пожарных депо емкостью 10м3выполнен на основании проектного задания, утвержденного Зам. Министра внутренних дел СССР 07.01.87г.

Топливозаправочный пункт предназначен для заправки пожарной техники в пожарных депо двумя сортами топлива.

Выдача горючего производится топливораздаточными колонками модели КЭР-50-0,5-1, производительностью 50л/мин, с отсчетом количества выдаваемых продуктов.

Хранение топлива осуществляется в двух стальных горизонтальных цилиндрических резервуарах емкостью по 5м3 каждый, типовой проект 704-1-159.83.

Резервуары устанавливаются на глубине 0,85м от поверхности земли до верхней образующей обечайки. Защиту резервуаров от подземной коррозии производить в соответствии со СНиП 2.03.11-85 и СНиП 3.04.03-85.

Категории производства «А», класс помещения «В-1».

Слив топлива из автоцистерн в резервуары осуществляется через приемное устройство, оборудованное специальными фильтрами, предохраняющими от попадания в резервуар механических примесей и воды. В целях предохранения от возможного попадания наружного воздуха в резервуар приемная труба монтируется на высоте 300 мм от дна резервуара.

Забор топлива из резервуара производится насосами топливораздаточных колонок.

Раздаточное устройство оборудовано приемным клапаном и угловым предохранителем. Приемный клапан устанавливается на высоте 100 мм от низа резервуара и предназначен для поддержания на постоянном уровне столба жидкости.

Дыхательное устройство резервуара выводится на высоту 2,000м от уровня земли и оборудовано совмещенным механическим дыхательным клапаном с огневым предохранителем.

Замер уровня горючего производится мерной линейкой. Для производства замера резервуары оборудуются зачистной трубой. Верхняя часть трубы закрыта капорами.

Все резервуарное оборудование монтируется в колодцах. Установленных на резервуарах.

Трубопроводы раздаточного устройства укладываются в защитную трубу. Монтаж трубопроводов вести с уклоном 0,01 в сторону резервуаров.

Соединение трубопроводов на фланцах с бензостойкими прокладками, а также муфтовыми соединениями на замазке.

Защиту трубопроводов от коррозии производить в соответствии со СНиП 2.03.11-85 и СНиП 3.04.03-85.

Монтаж и испытания трубопроводов производить по СНиП 3.05.05-84.

Защита окружающей среды при работе топливозаправочного пункта достигается следующими мероприятиями:

- поддержанием в полной технической исправности и герметичности резервуаров;

- оснащением резервуаром соответствующим оборудованием и содержанием его в полной исправности;

- проведением систематического контроля герметичности клапанов, сальников и фланцевых соединений;

- система ливневой канализации для отвода воды, установка систем маслобензоуловителей определяется при комплексном проектировании пожарных депо.
