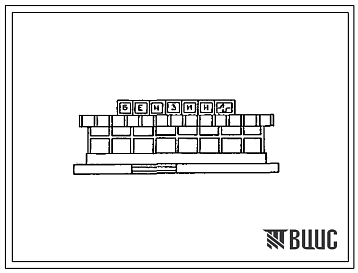

Типовой проект 503-6-3 Автозаправочная станция общего пользования на 500 заправок автомобилей в сутки

Общие данные

Номер проекта

503-6-3

Наименование проекта

Автозаправочная станция общего пользования на 500 заправок автомобилей в сутки

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Купить чертежи малым комплектом On Line
Наименование
Описание комплекта
Количество
листов
Формат
чертежей
Цена
комплекта
503-6-3 Фасады, Планы, Разрезы
Альбом 3  Лист 6, 7
2
TIF
500 руб.
Купить паспорт проекта On Line
Наименование
Описание
Формат
поставки
Цена
паспорта
Паспорт проекта
503-6-3
Краткое описание проекта
PDF
360 руб.


Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта



Купить альбом или проект целиком по безналичному расчету
Номер альбома
Наименование
Состав альбома
Проект целиком

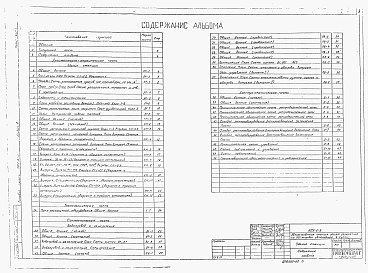

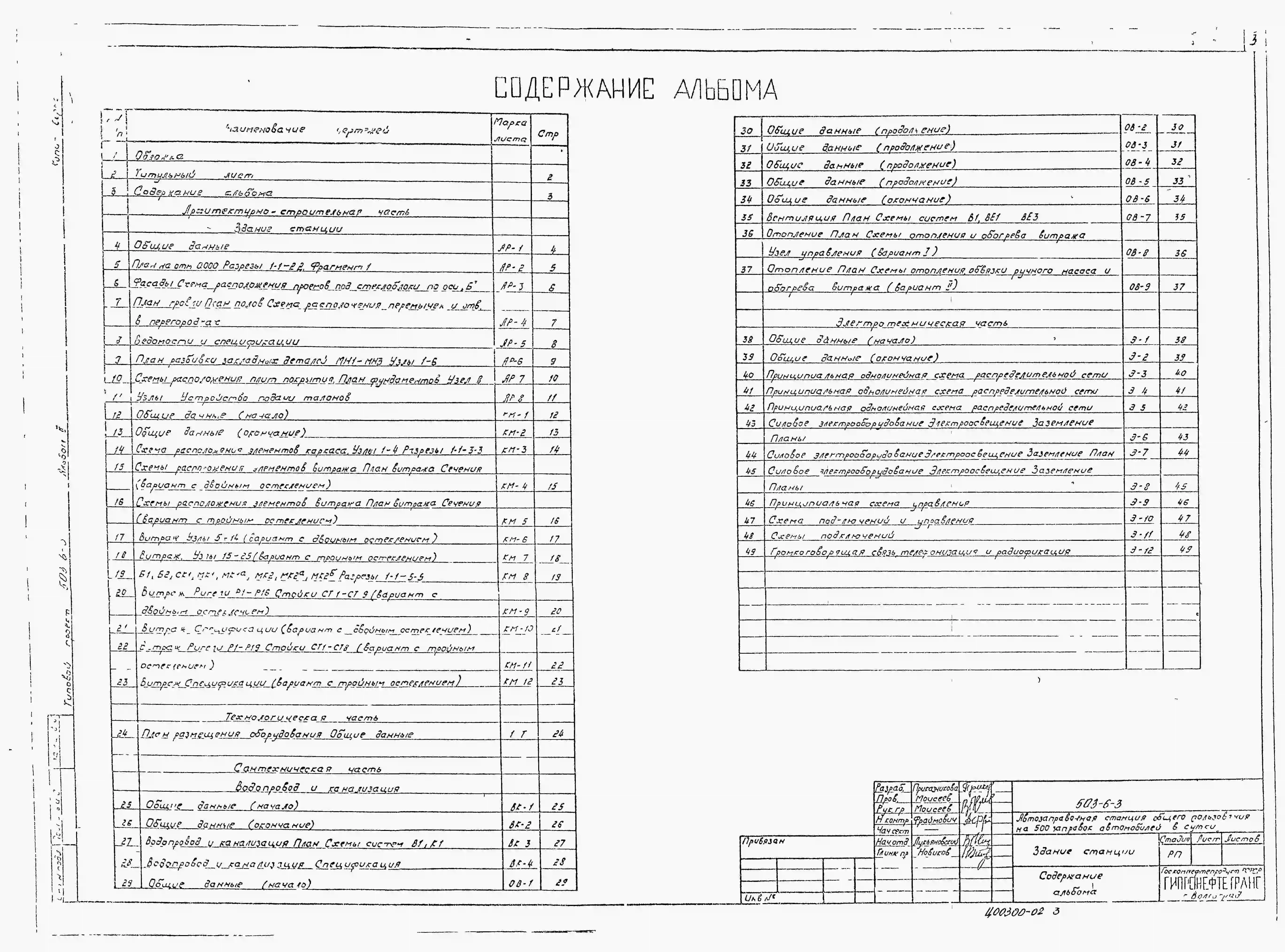

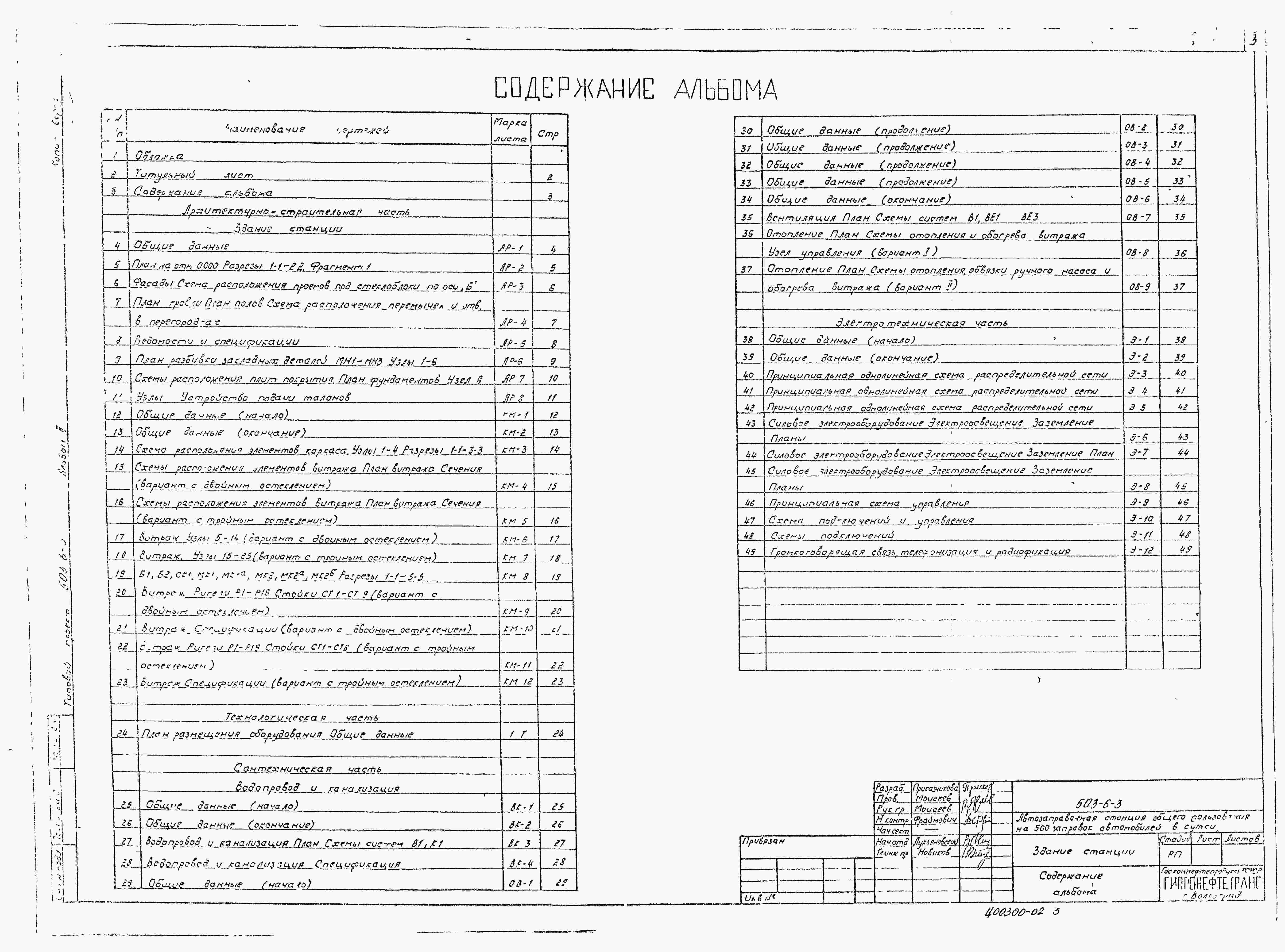

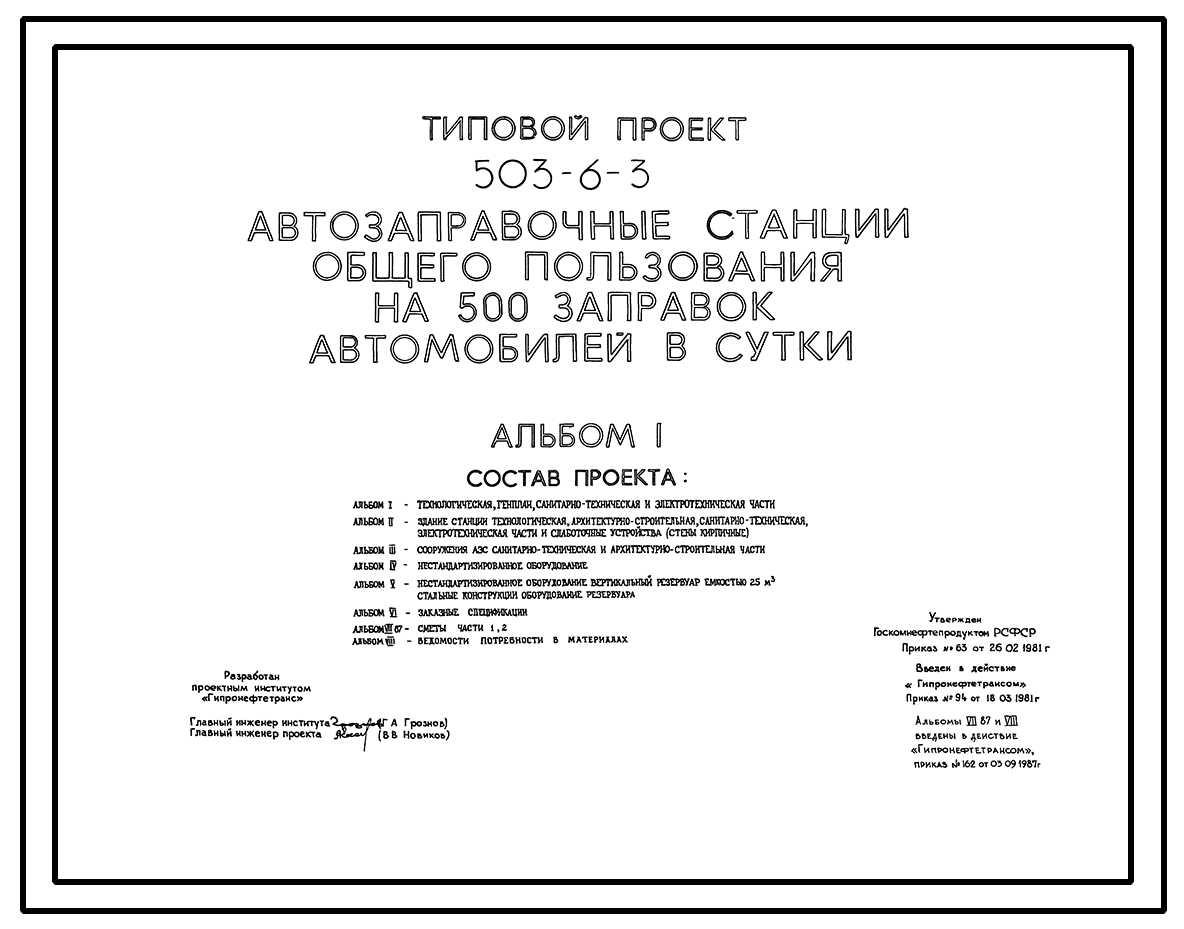

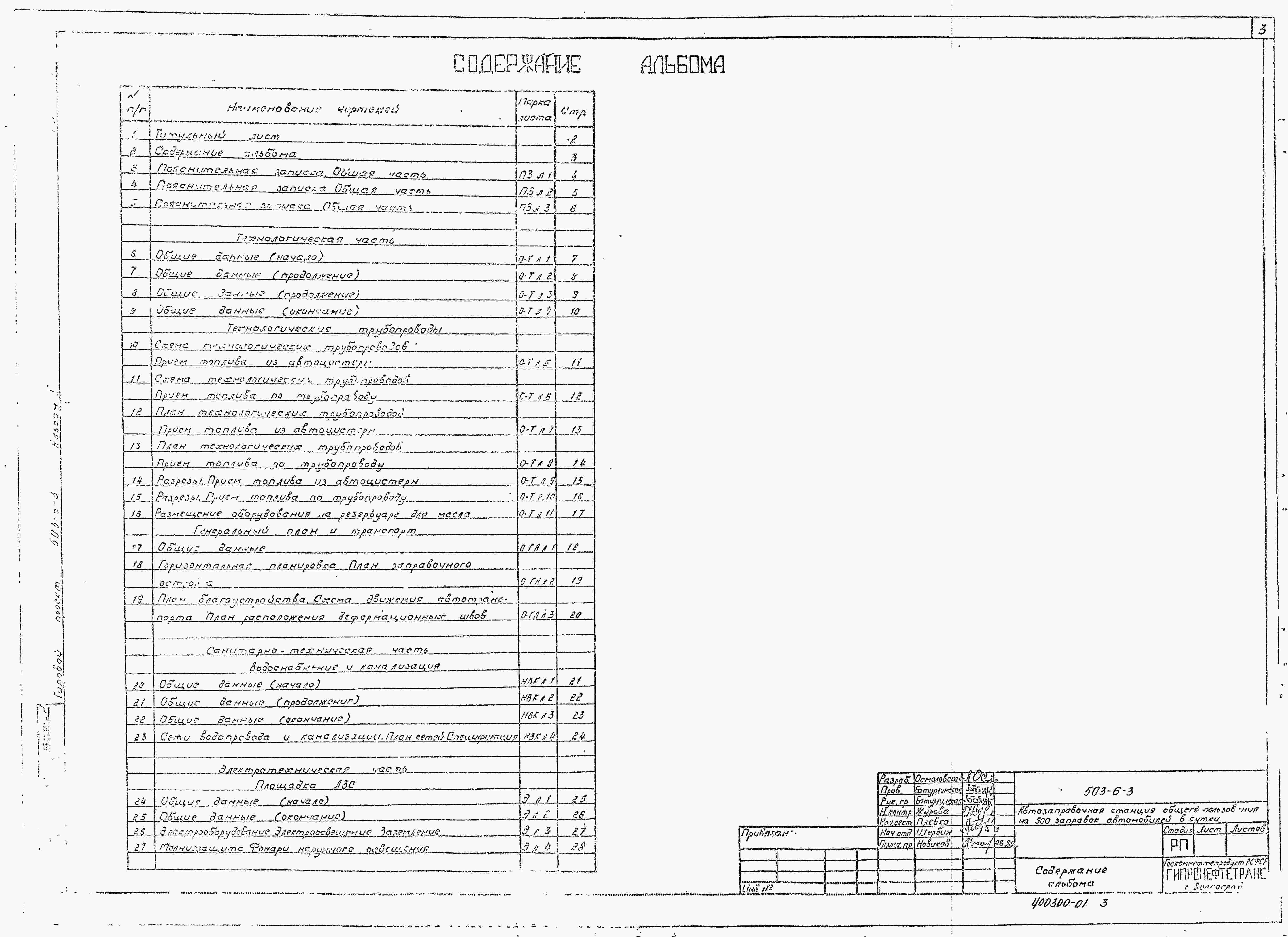

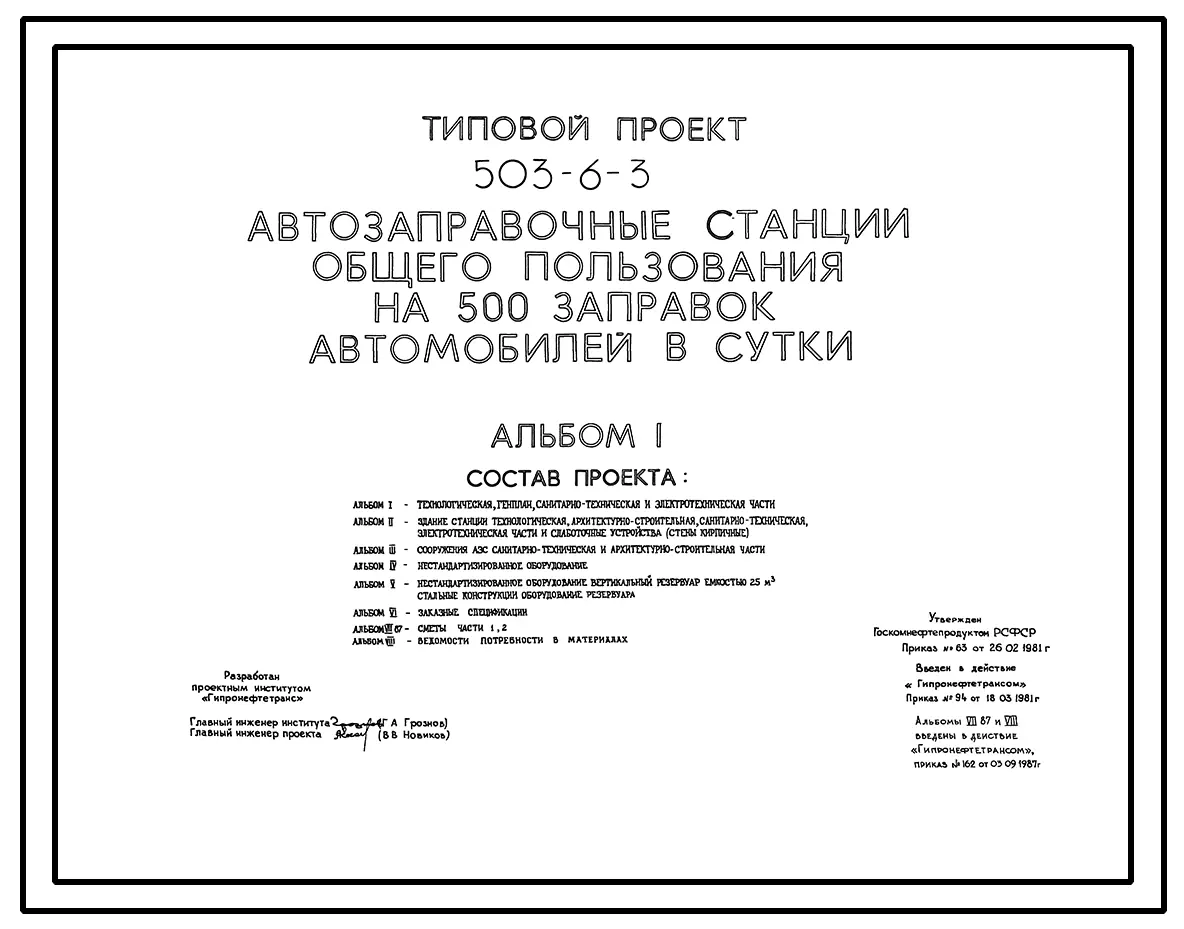

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

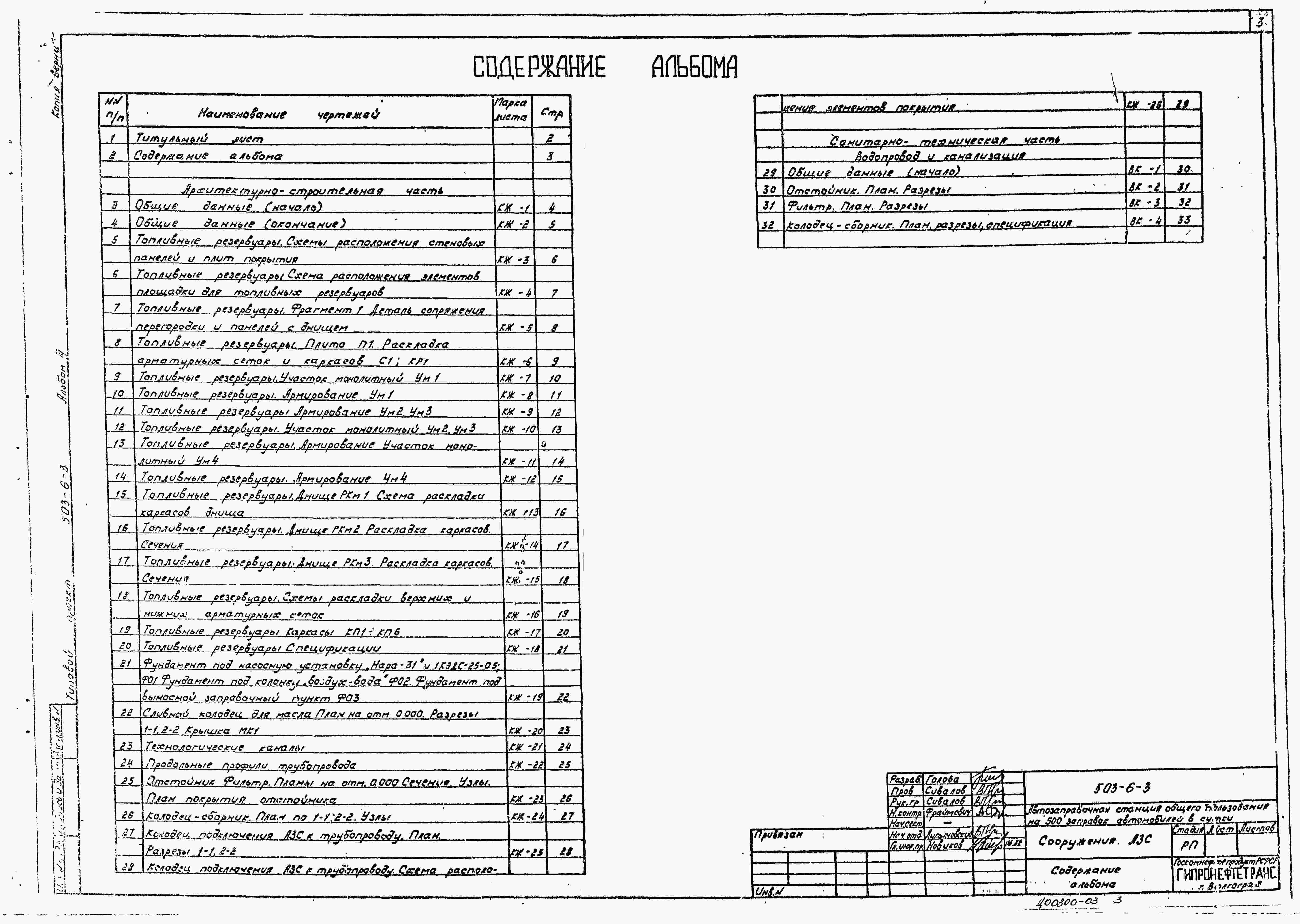

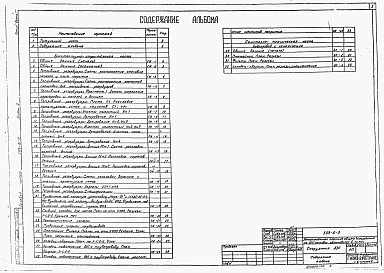

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

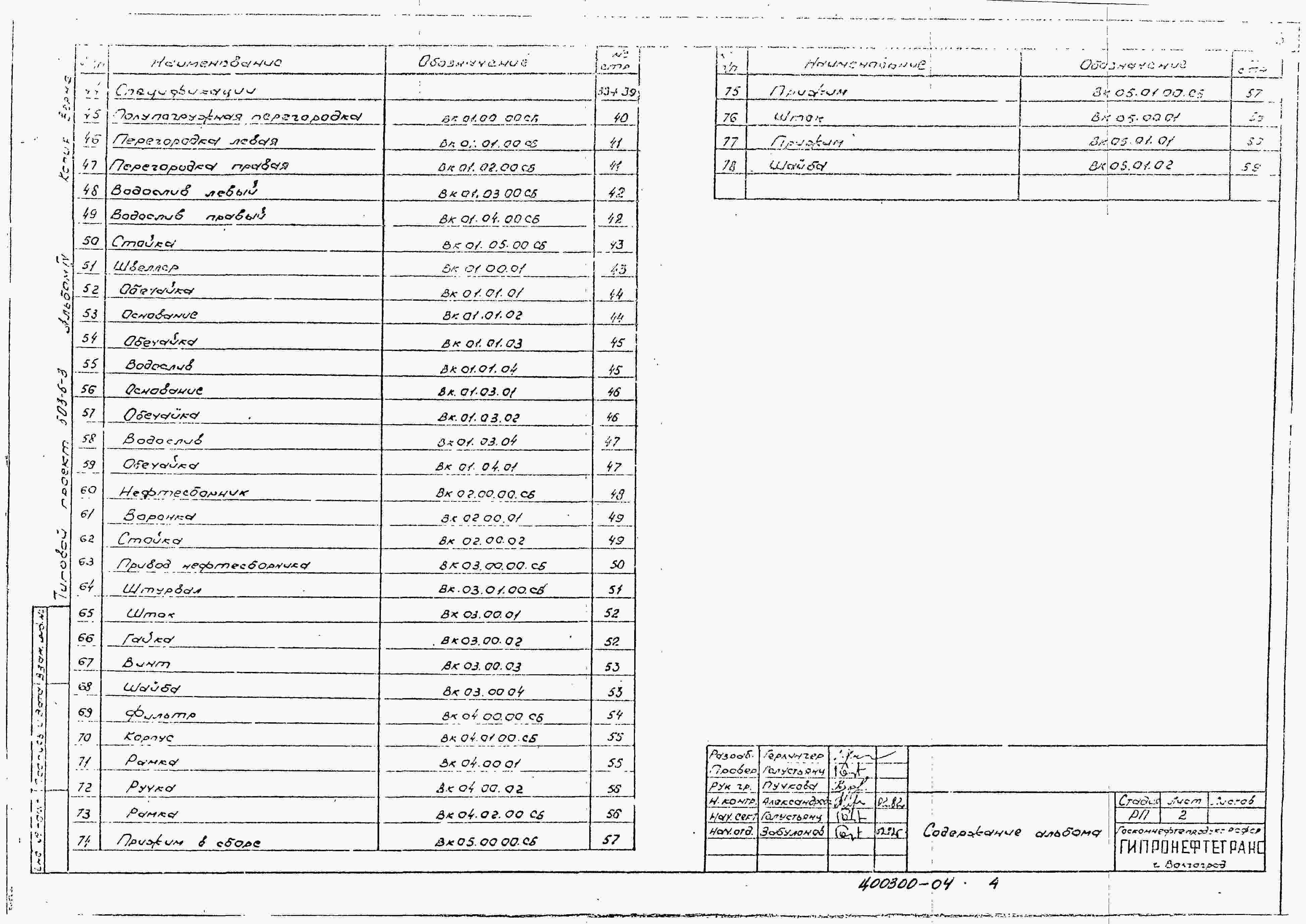

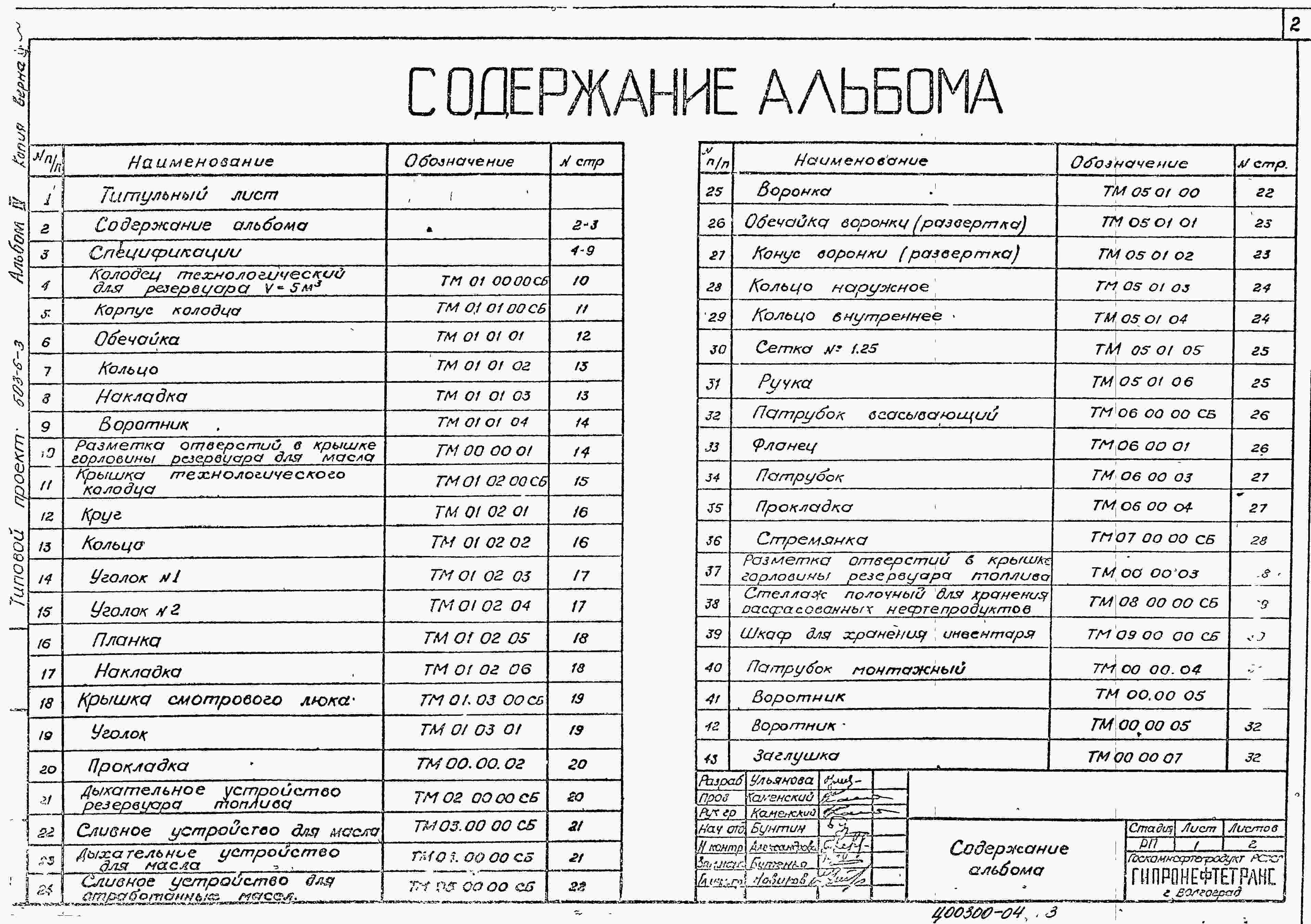

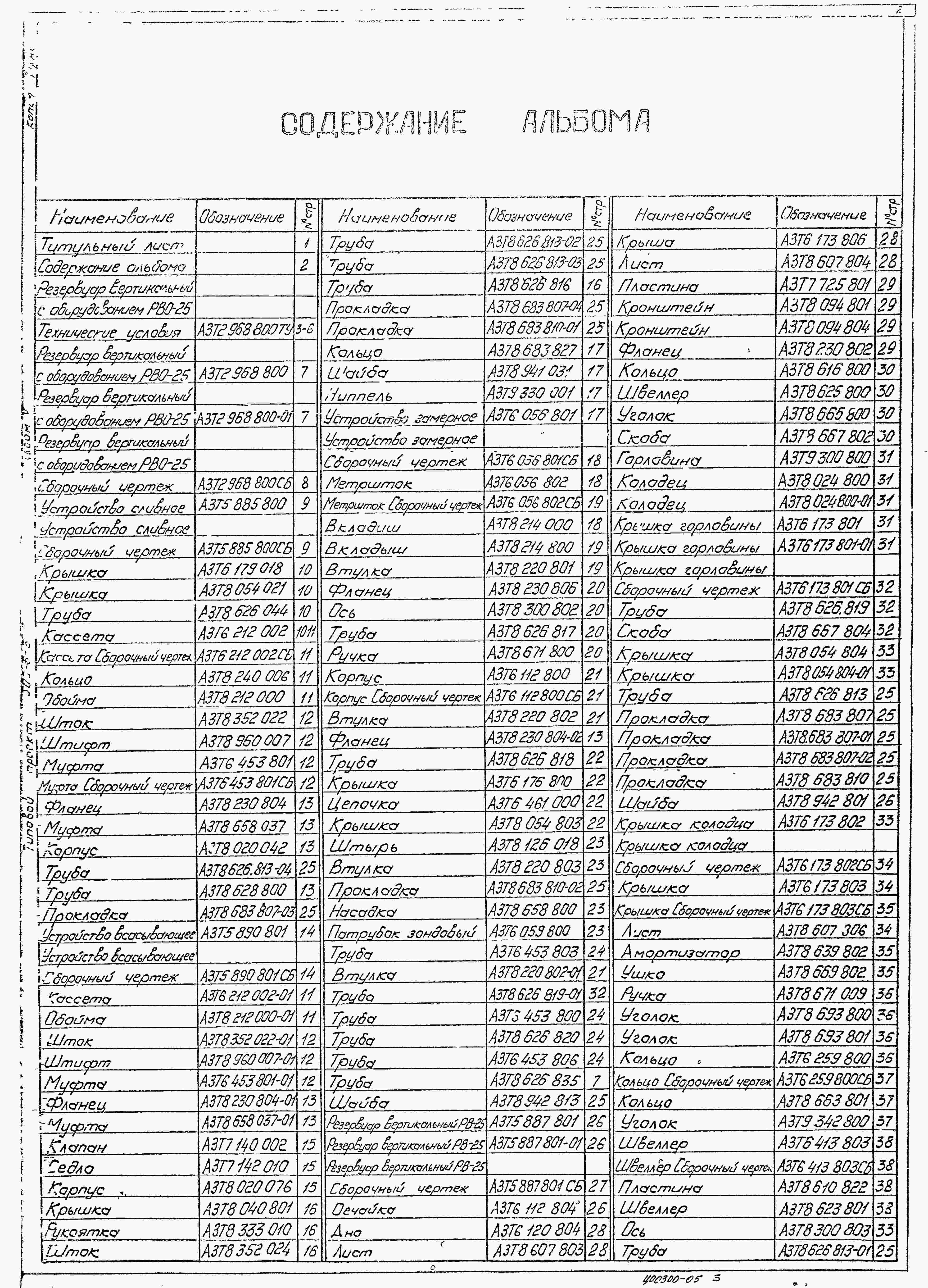

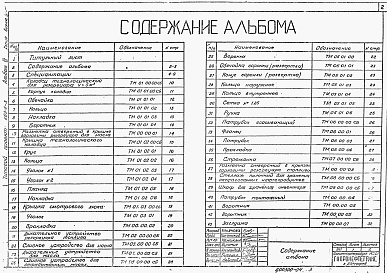

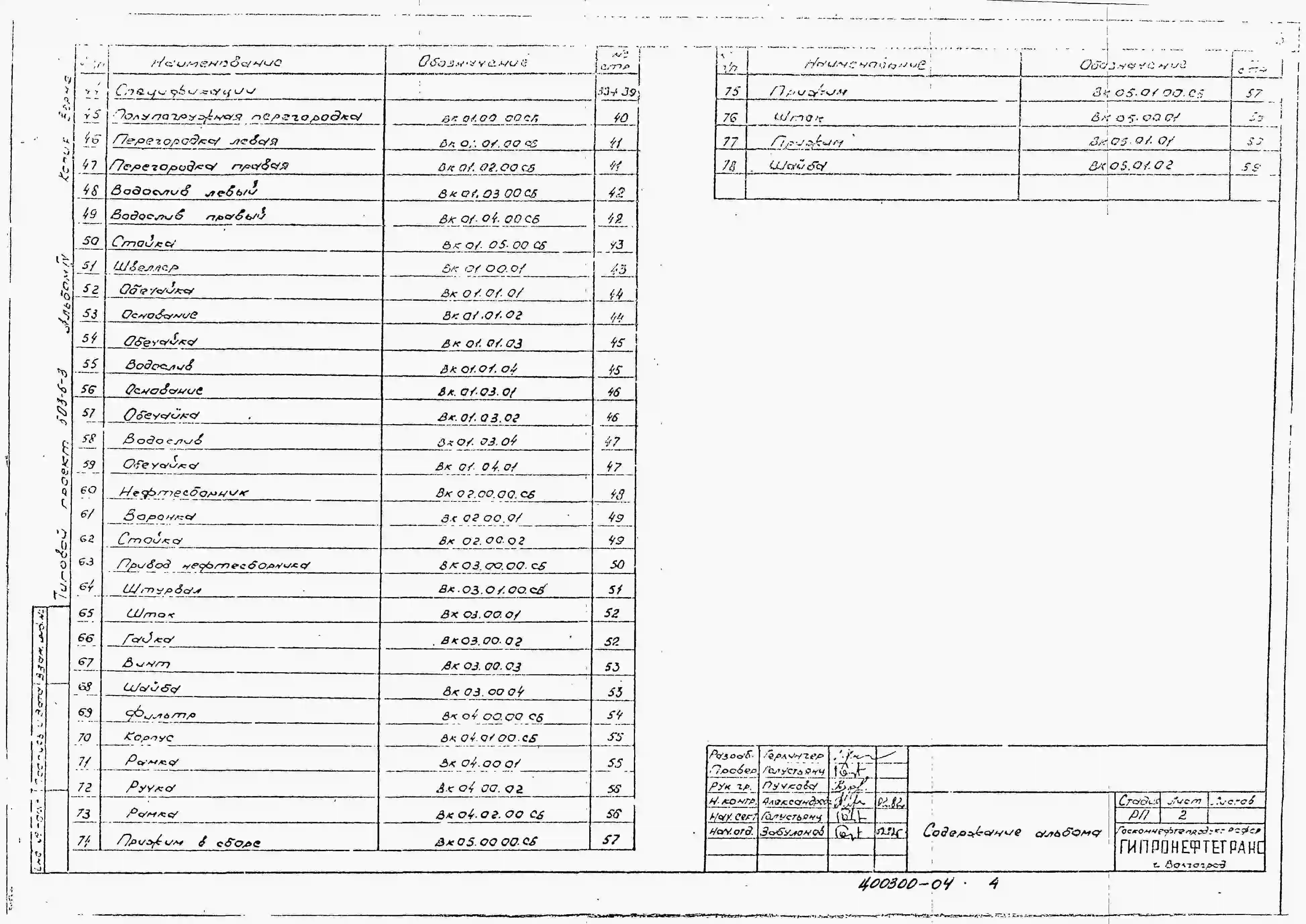

Альбом 4
Нестандартизированное оборудование
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

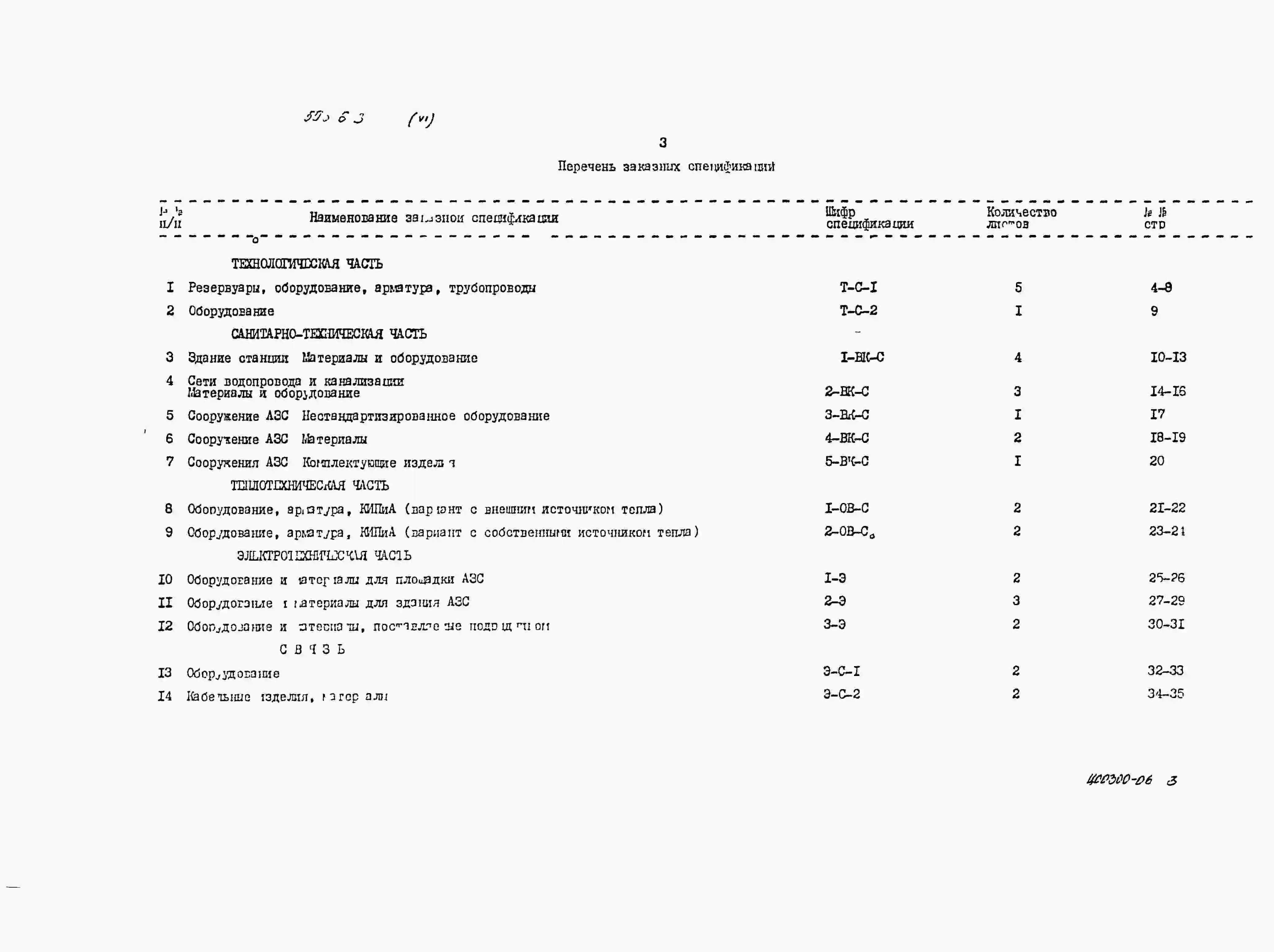

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

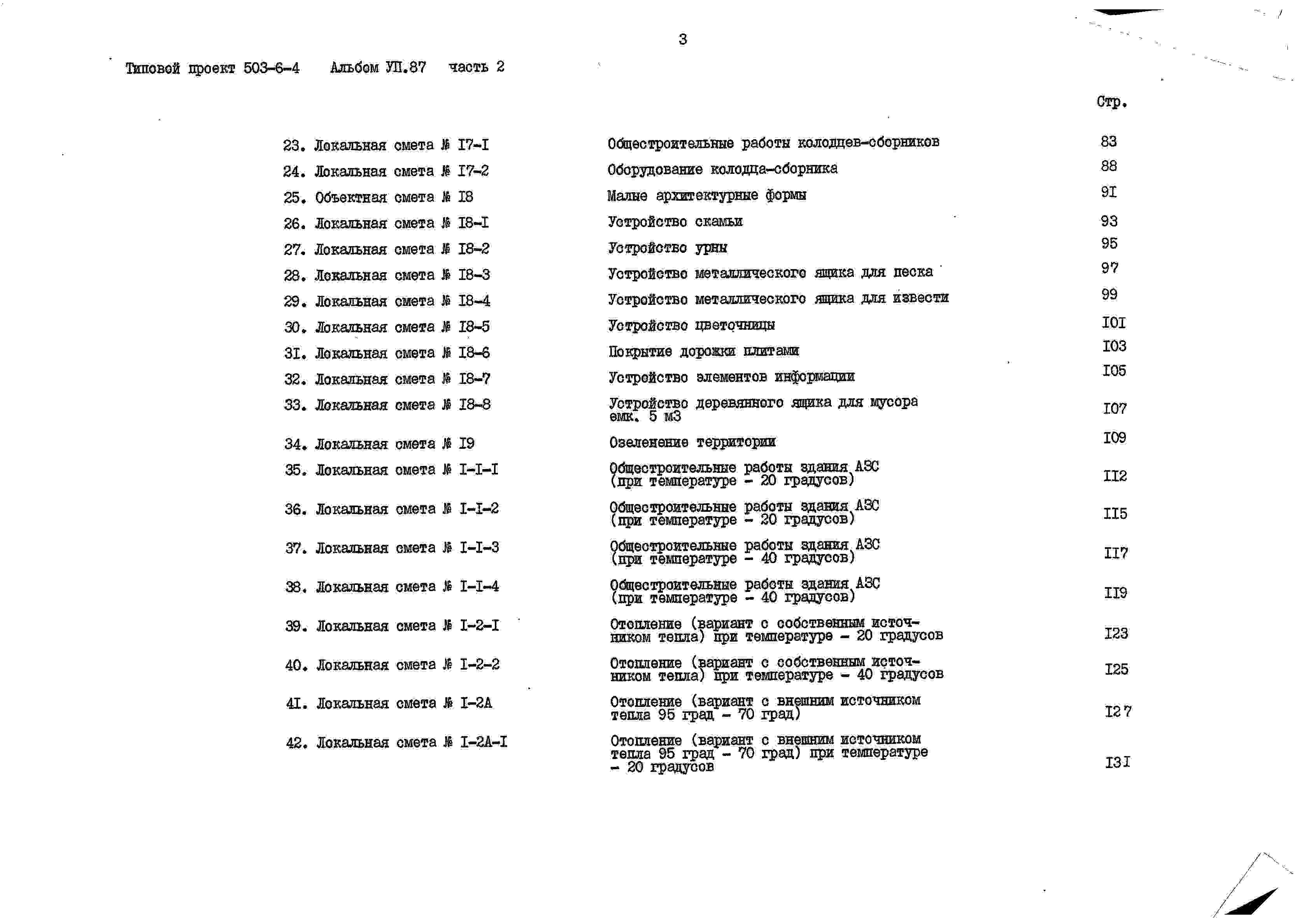

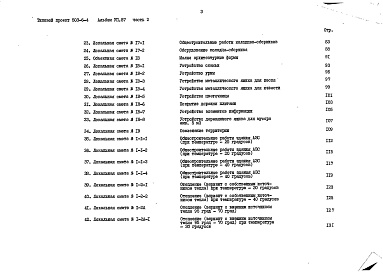

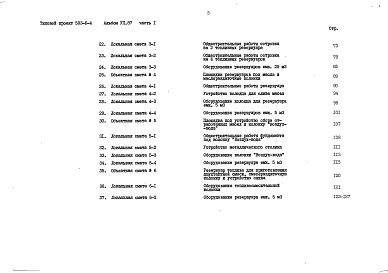

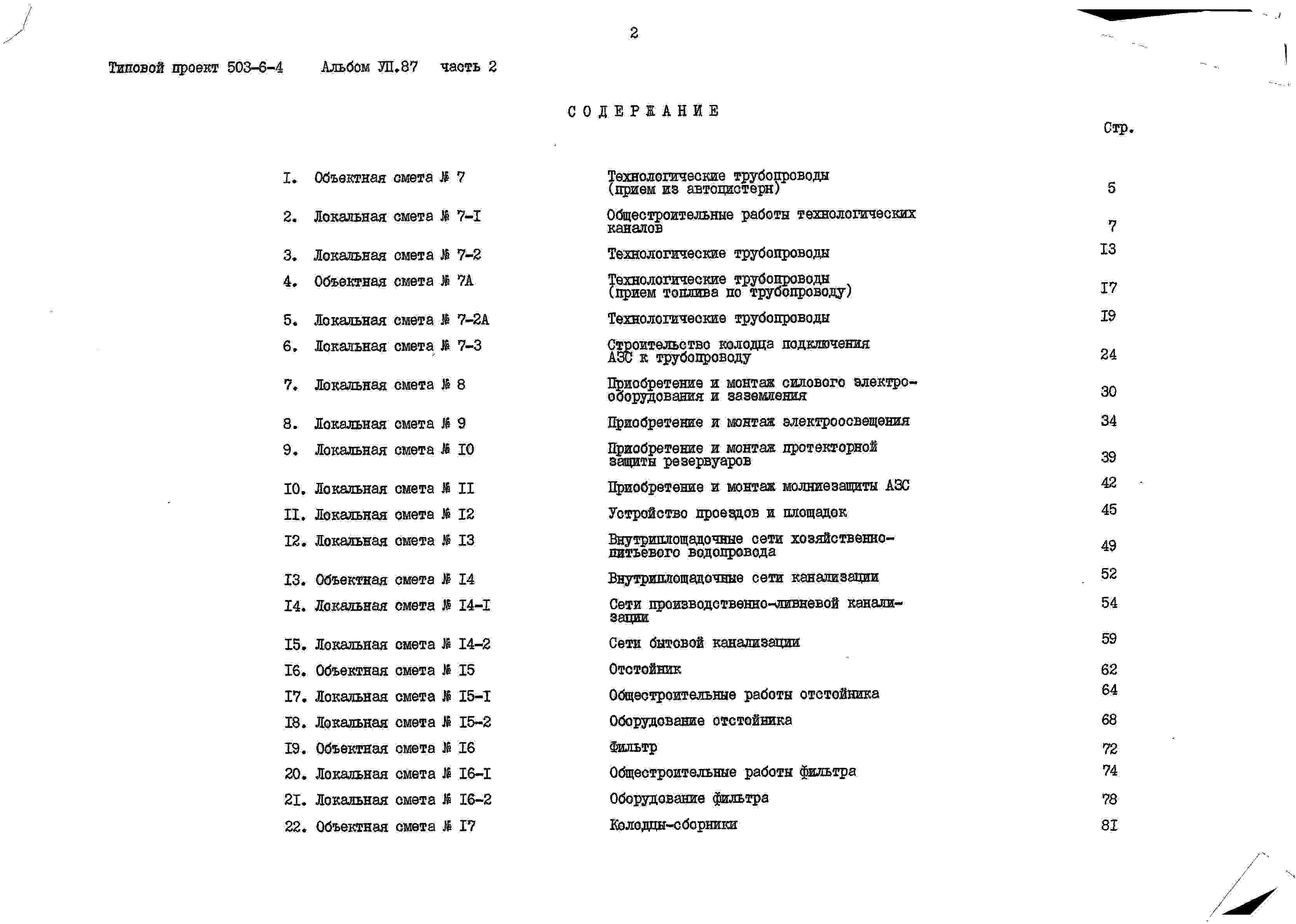

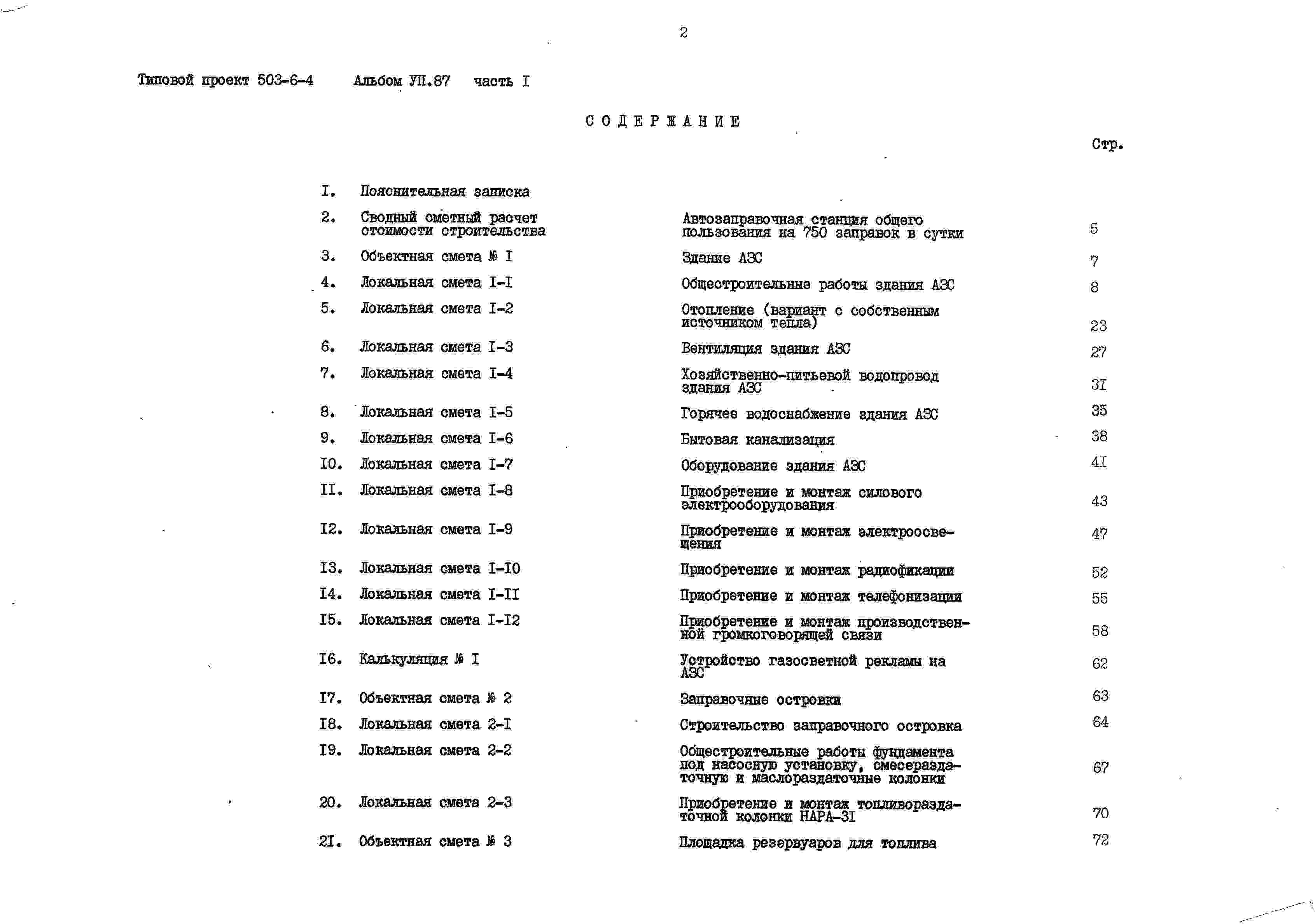

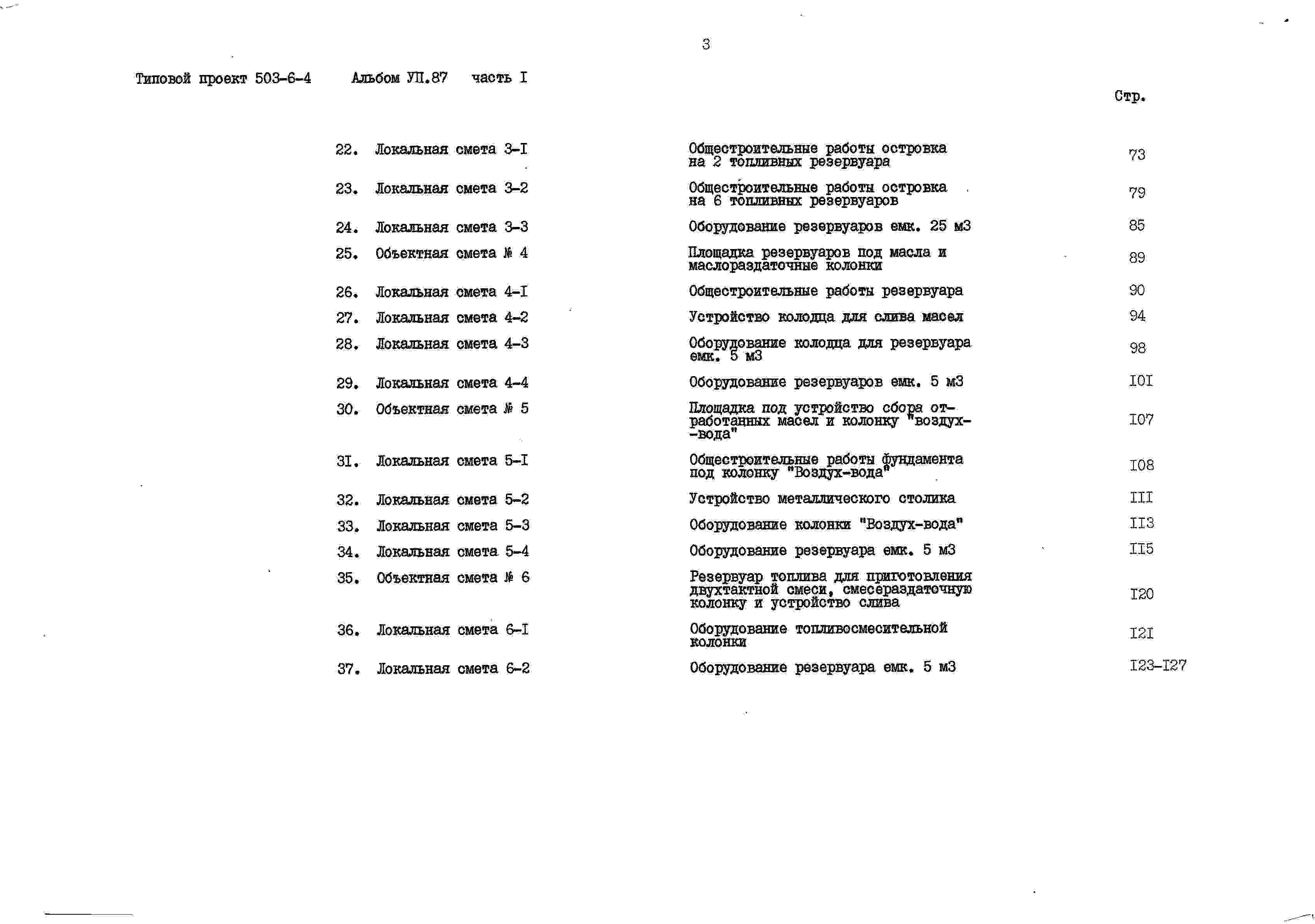

Альбом 7
Сметы Части 1, 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:

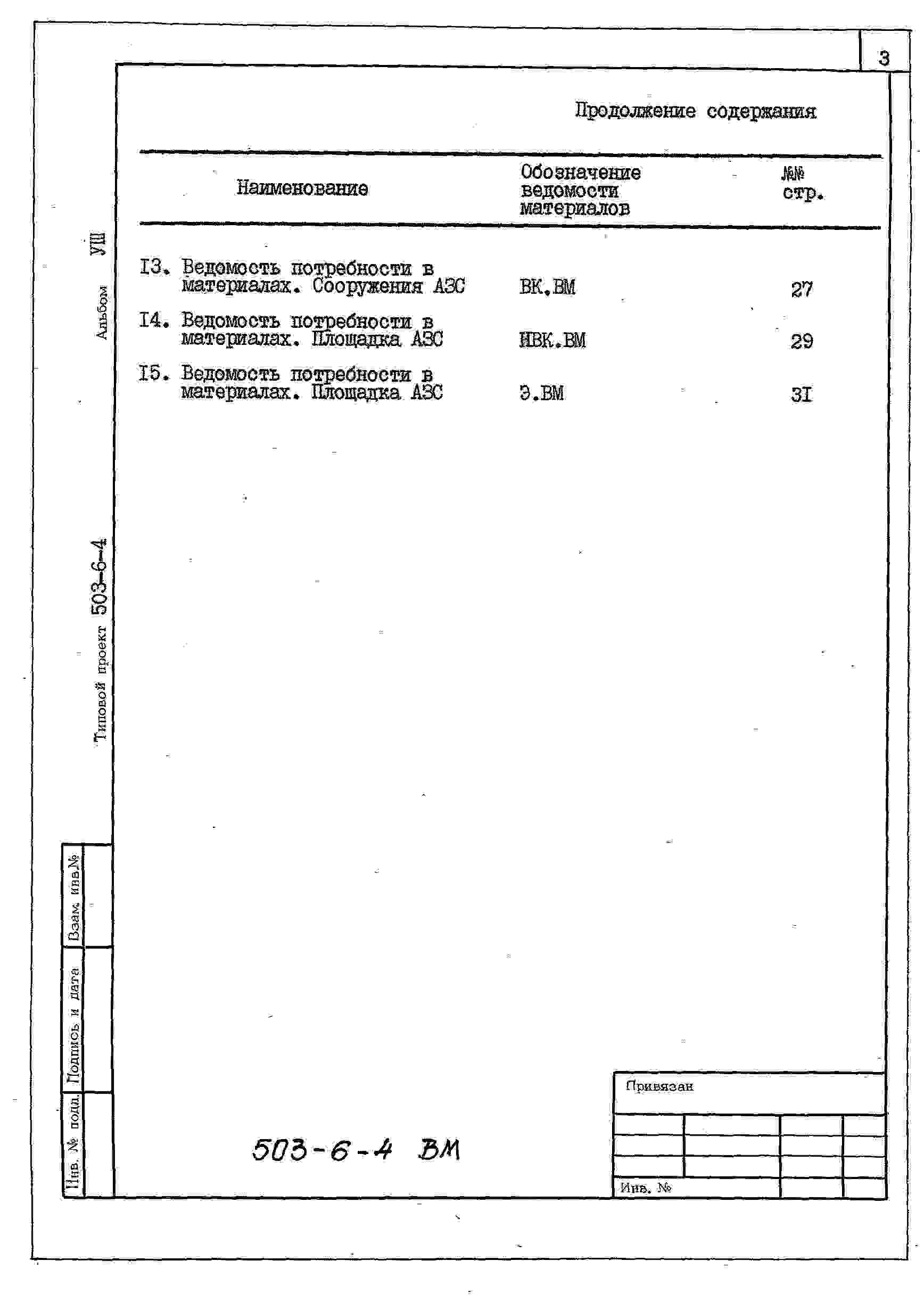

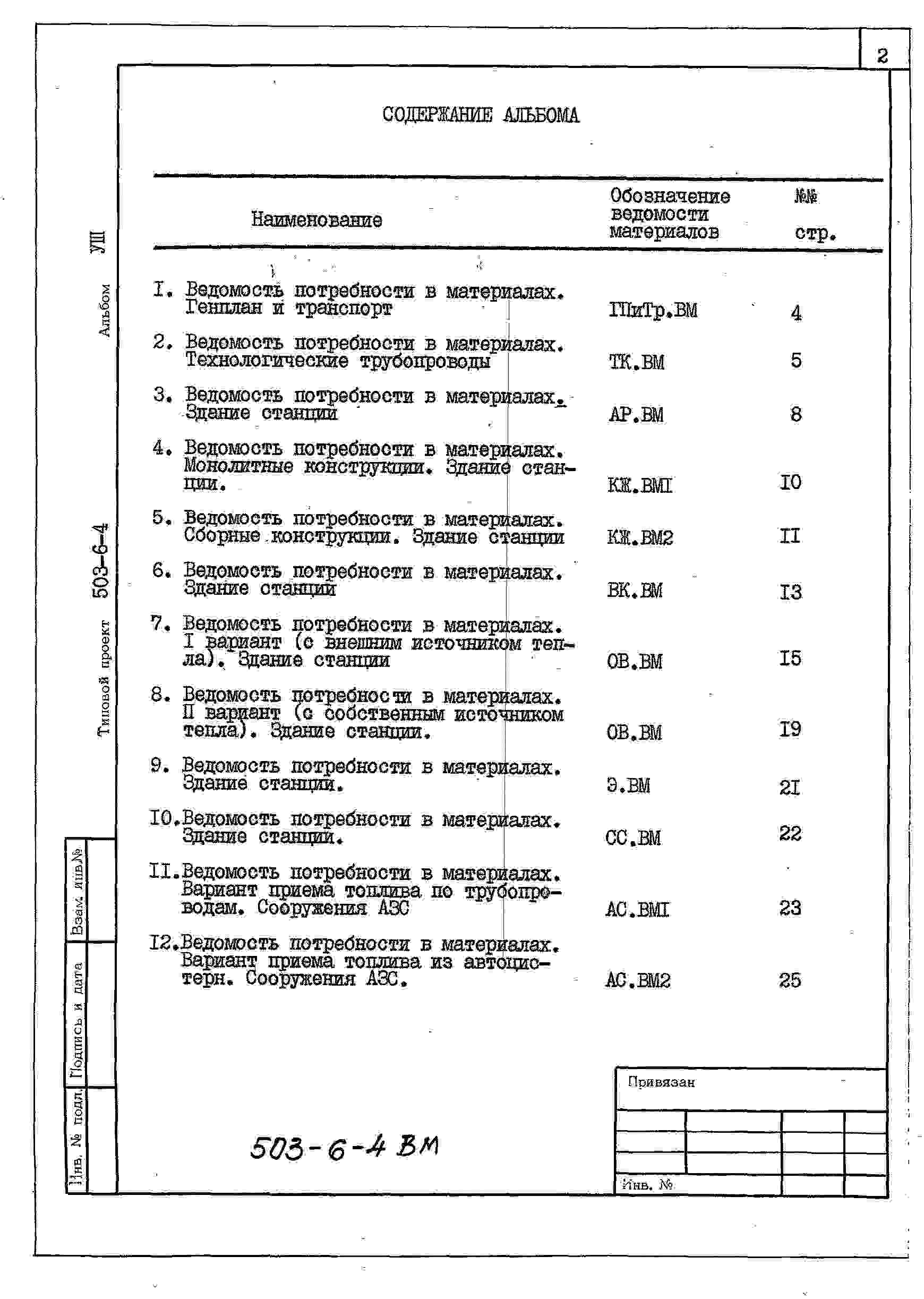

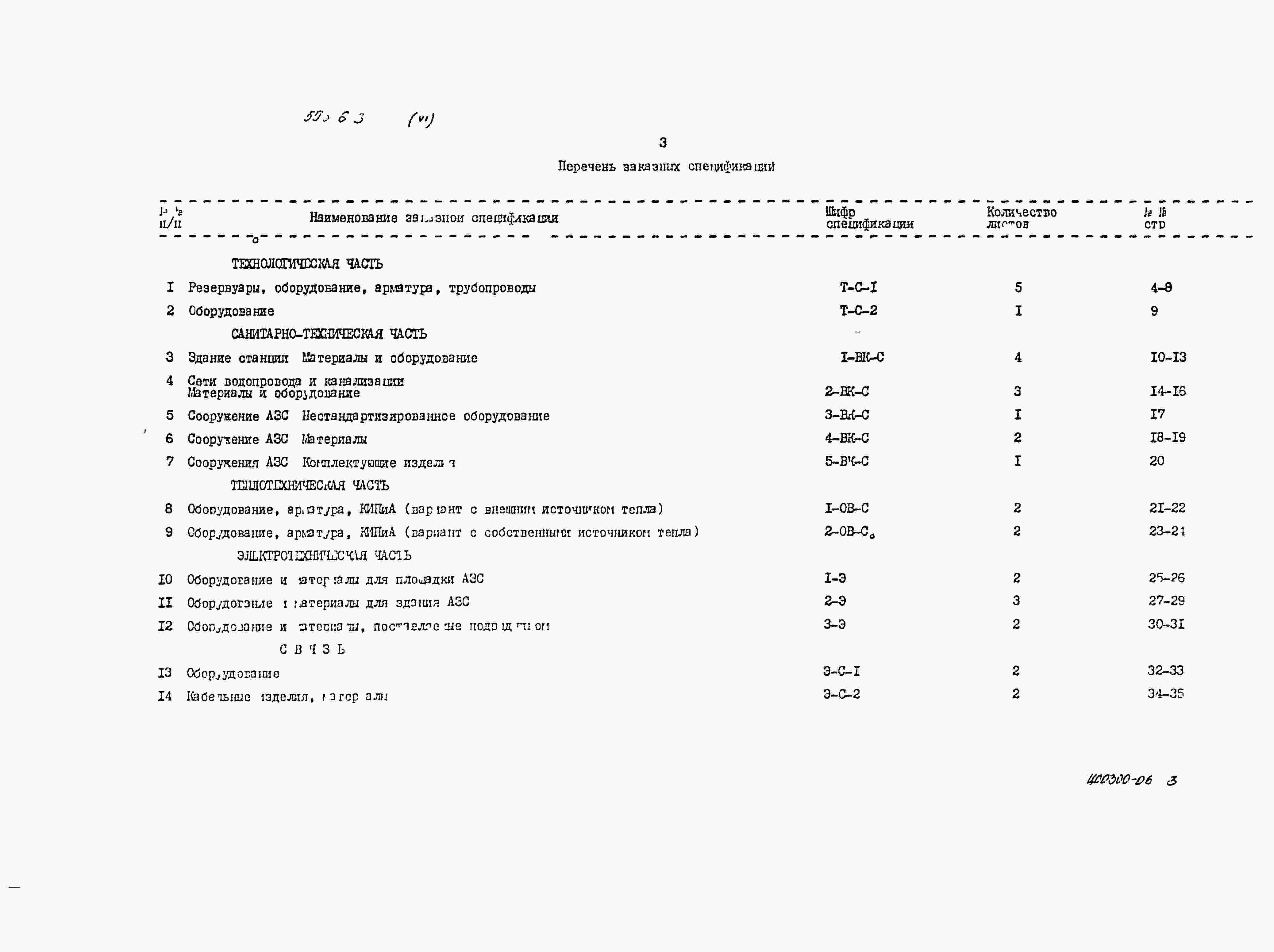

Альбом 8
Ведомости потребности в материалах
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Описание проекта

Автозаправочная станция общего пользования

на 500 заправок автомобилей в сутки

Дополнительные данные

Расчетный показатель – 1 топливораздаточная колонка.

Количество колонок – 8. Эксплуатационные показатели приведены при расчетной температуре наружного воздуха - 30ºС.

Сметная документация составлена в нормах и ценах 1984 г.

Альбом 7.87 и 8 введены в действие институтом «Гипронефтетранс», приказ от 03.09.87 № 162.

Технологический процесс

К установке приняты топливораздаточные колонки «Нара-31» с насосно-измерительной станцией и выносным заправочным постом, маслораздаточные колонки модели 367МЗД с погружными насосными установками модели 3160 «Чераповецкого завода «Красная звезда», смесительная колонка, колонка «Воздух-вода» для подкачки шин и долива воды в радиатор.

Доставка топлива и масел на автозаправочную станцию принята автотранспортом , предусмотрен вариант приема топлива по трубопроводу.

Строительные конструкции и изделия

Фундаменты – сборные бетонные блоки по ГОСТ 13579-78, типоразмеров – 5.

Стены – кирпичные.

Перегородки – кирпичные.

Плиты покрытия – сборные железобетонные по серии 1.141-1, вып. 59, типоразмеров – 1.

Кровля – рулонная 4-х слойная, утеплитель керамзитобетон γ=400 кг/м³.

Полы –керамической плитки, линолеума, цементные.

Окна – по ГОСТ 11214-78, типоразмеров – 1, по ГОСТ 9272-81, типоразмеров -1.

Витражи – из электросварных труб ТУ 14-3-4-62-76.

Двери – по ГОСТ 6629-74, типоразмеров – 6, по серии 1.136-11, часть 1, типоразмеров – 1.

Ворота – распашные по серии 1.435.2-28.

Наибольшая масса монтажного элемента ( плит покрытия) – 2,1 т.

Инженерное оборудование

Водопровод – хозяйственно-питьевой, производственный от наружной сети. Напор на вводе 25 м.

Канализация – раздельная: хозяйственно-фекальная, производственная и ливневая.

Отопление – водяное с параметрами теплоносителя – 95-70ºС местное и центральное.

Вентиляция – вытяжная с механическим и естественным побуждением.

Горячее водоснабжение – местное.

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

Электроосвещение – лампами накаливания и люминесцентное.

Слаботочные устройства – телефонная связь, радиотрансляционная связь, громкоговорящая связь.


Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Блоки стеклянные пустотелые. Технические условия (с Изменениями N 1, 2)
