Типовой проект 503-6-15.95 Трассовая АЗС на 50 м3 горючего с комплексом бытовых услуг

Общие данные

Номер проекта

503-6-15.95

Наименование проекта

Трассовая АЗС на 50 м3 горючего с комплексом бытовых услуг

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

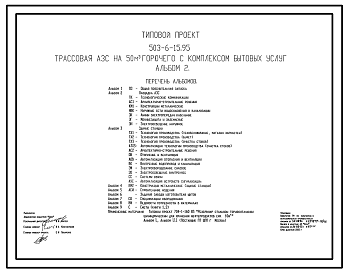

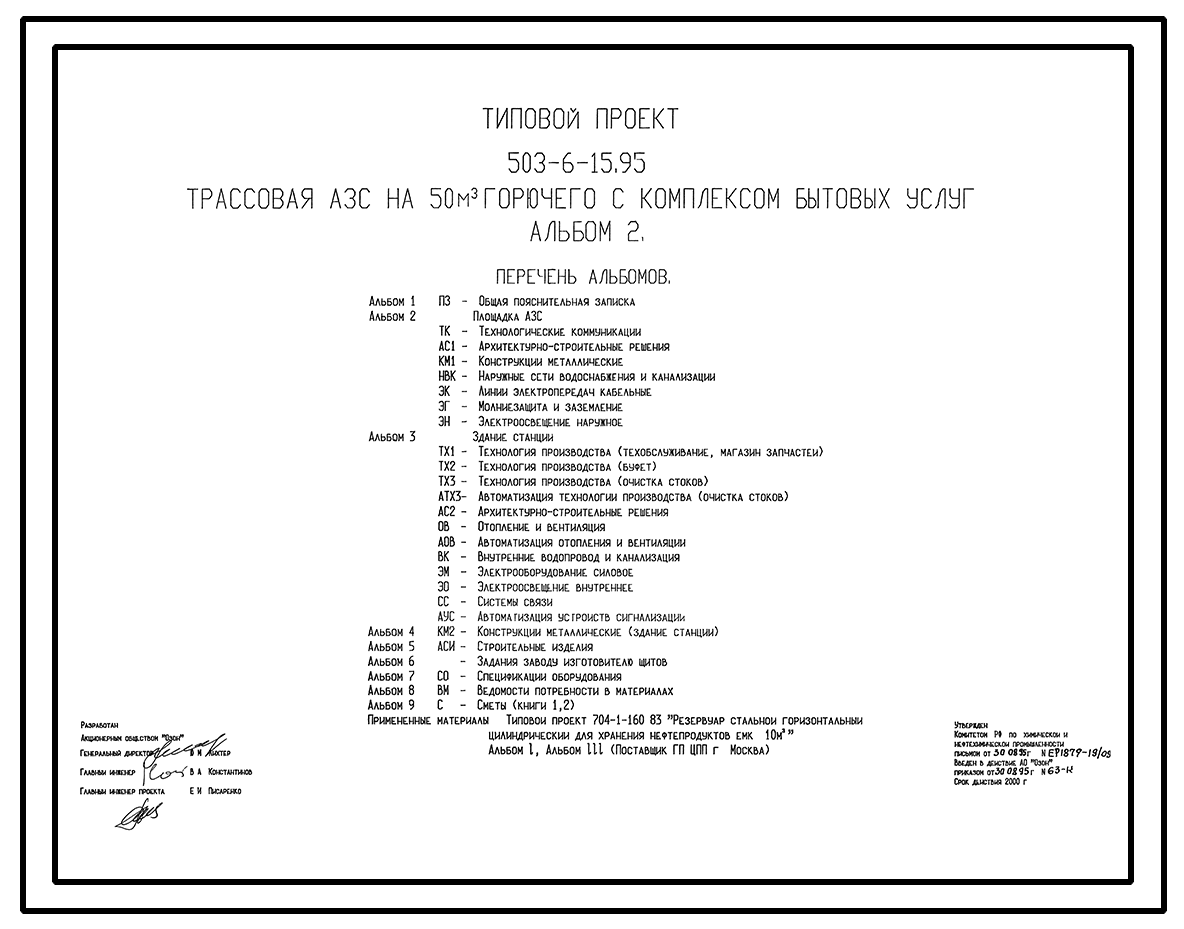

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Общая пояснительная записка
Новое название альбома:
Альбом 4
Новое название альбома:
Имеющиеся картинки:

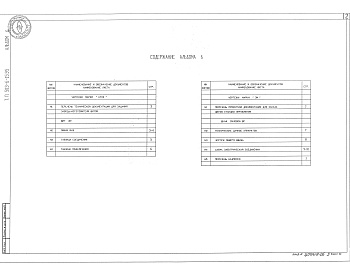

1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:

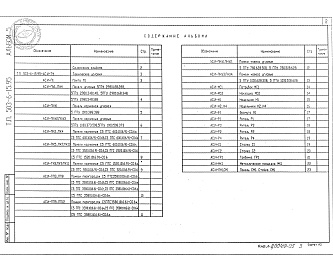

1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:

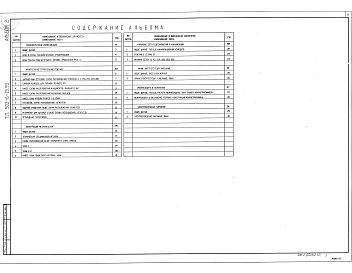

1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:

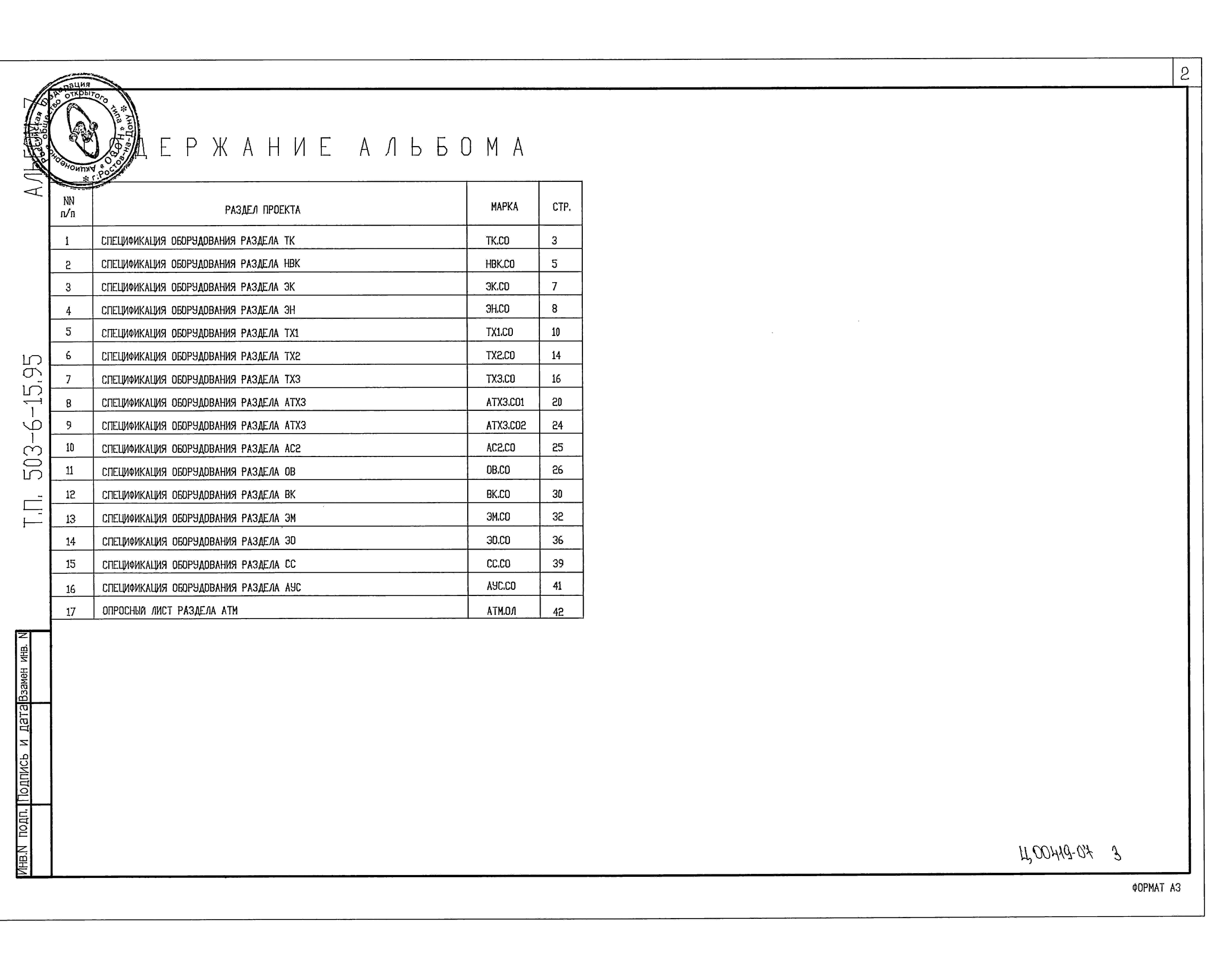

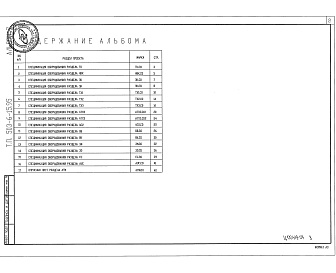

1 картинка альбома:     Alt для картинки:
Альбом 8
Ведомости потребности в материалах
Новое название альбома:
Альбом 9
Сметы (книги 1,2)
Новое название альбома:
Имеющиеся картинки:

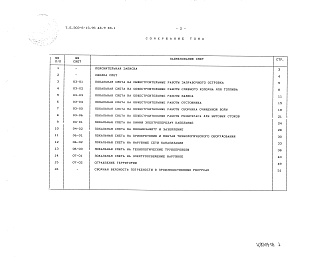

1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

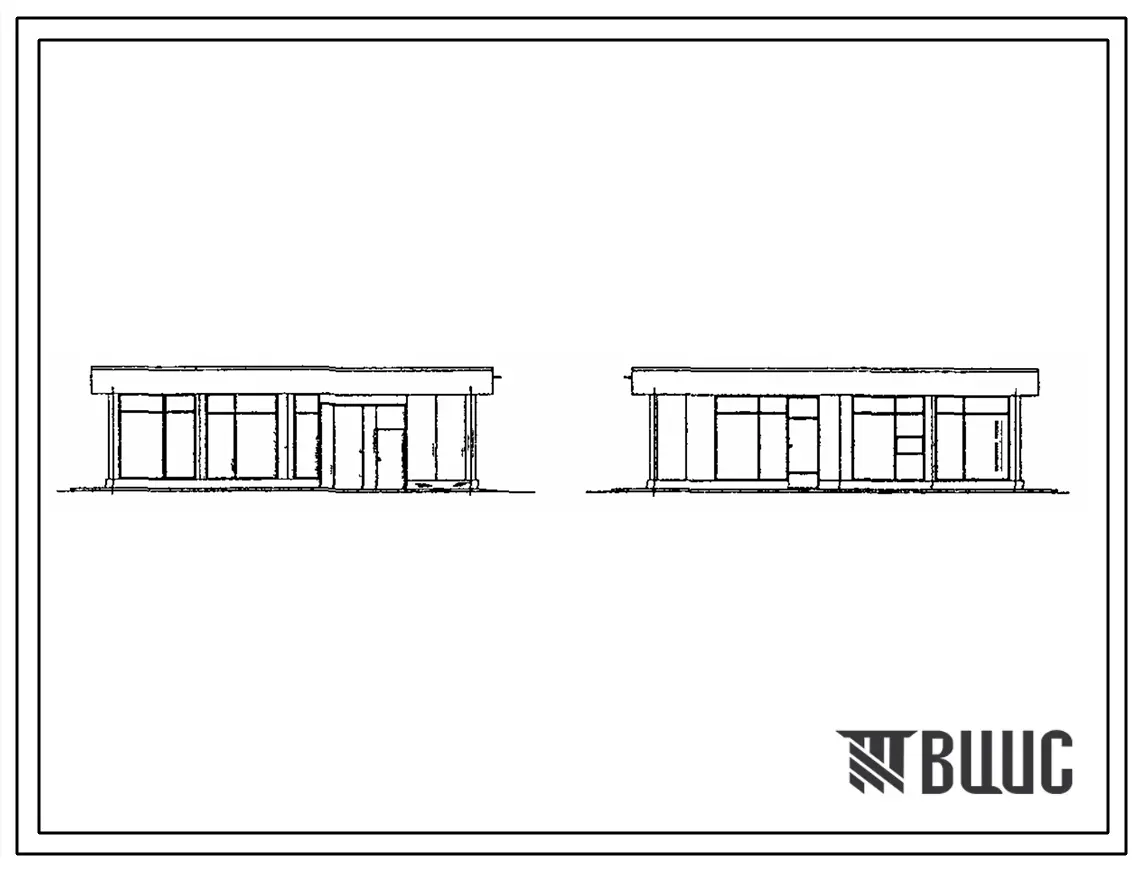

Трассовая АЗС на 50 м³ горючего

с комплексом бытовых услуг

Дополнительные данные

Здание трассовой АЗС и навес разработаны в легких металлических конструкциях заводского изготовления.

Комплектная поставка металлических конструкций здания может быть осуществлена специализированным управлением по сборке и комплектации блочных устройств.

Расчетный показатель – 1 заправка в час.

Всего расчетных единиц – 90.

Сметная документация составлена в нормах и ценах 1984 г. и пересчитана по индексам в цены 1991 г.

Строительные конструкции и изделия

Площадка АЗС

Фундаменты – столбчатые монолитные железобетонные из бетона класса В15, типоразмеров – 1.

Колонны – стальные из облегченных профилей замкнутого сечения по ТУ36-2287-80.

Балки покрытия – металлические индивидуального изготовления ГОСТ 8240-89, типоразмеров – 1.

Прогоны покрытия – металлические индивидуального изготовления ГОСТ 8240-89, типоразмеров – 1.

Покрытие – стальные профилированные листы ГОСТ 24045-86*.

Кровля – рулонный ковер из 2-х слоев рубероида по плоскому асбестоцементному листу ГОСТ 18124-75*.

Наибольшая масса монтажного элемента (плита днища резервуара) – 1,48 т.

Здание станции

Фундаменты – столбчатые монолитные железобетонные из бетона класса В15, типоразмеров – 1. Ленточные из сборных бетонных блоков по ГОСТ 13579-78*, типоразмеров – 3.

Каркас – стальной из облегченных гнутых профилей замкнутого и швеллерного сечений по ТУ36-2287-80 и ГОСТ 8278-83.

Стены – трехслойные металлические панели (типа сэнвич) с заполнителем из пенопилиуретана 6=91,6 мм по серии 1.432.2-24.

Цоколь – кирпичный с облицовкой лицевым керамическим кирпичем ГОСТ 530-80, ГОСТ 7484-73.

Перегородки – трехслойные металлические панели с заполнителем из пенополиуретана 6=61\.6 мм по серии 1.432.2-24 с облицовкой гипсокартонными листами 6=10 мм по ГОСТ 6266-89.

Покрытие – стальной профилированный настил по ГОСТ 24045-87* с утеплителем из минераловатных плит.

Кровля – рулонный ковер из 4-х слоев рубероида с защитным слоем из гравия.

Полы – бетонные с покрытием из бетона, керамической плитки, линолеума.

Окна – алюминиевые витражи с двойным остеклением (стеклопакет) по серии 1.236.4 – 7/84.

Двери – алюминиевые глухие по серии 1.236.4-7/84, вып. 2.

Ворота – распашные по серии 1.435.2-28.

Наибольшая масса монтажного элемента ( фундаментный блок) – 1,3 т.

Инженерное оборудование

Водопровод – хозяйственно-питьевой, производственный от наружной сети. Напор на вводе 20 м.

Канализация – дождевая, очищенные сточные воды используются для промывки оборудования и полива территории.

Канализация – бытовая, сточные воды накапливаются в сборниках и периодически вывозятся на городские очистные сооружения.

Отопление – водяное от автономного источника тепла с параметрами теплоносителя – 95-70ºС.

Вентиляция – вытяжная с механическим и естественным побуждением.

Технологический процесс

Трассовая АЗС предназначена для заправки топливом всех видов автомобильного транспорта, продажи запасных частей, технического обслуживания легковых автомобилей, а также бытового обслуживания водителей и пассажиров автотранспорта.

Завоз топлива на АЗС производится автотранспортом.

Предусмотрена возможность хранения и отпуска четырех марок бензина и одной марки дизельного топлива. Для хранения заправочного топлива предусмотрено 5 резервуаров емкостью по 10 м³, для хранения печного топлива автономной отопительной системы АЗС принят 1 резервуар емкостью 10 м³, запас топлива для заправки автомобилей – 2 суток.

Заправка автотранспорта осуществляется пятью топливораздаточными колонками «Нара-23» и производится двумя рабочими.

Оперативное руководство заправкой автотранспорта осуществляется из операторной.

Для продажи запчастей в составе АЗС предусмотрен магазин на одно рабочее место.

Для устранения мелких неисправностей легковых автомобилей предусмотрен участок техобслуживания, оборудованный для выполнения контрольно-диагностических, регулировочных, шиномонтажных, шиноремонтных, электротехнических и слесарно-механических работ.

Для бытового обслуживания водителей и пассажиров в составе АЗС предусмотрен буфет на 8 посадочных мест, обслуживание осуществляется в зале для посетителей и непосредственно на территории АЗС через окно-прилавок.

В здании АЗС предусмотрен участок очистки дождевых сточных вод, сточные воды очищаются в напорном режиме на установке «Озон-1» и осветлительном фильтре.
