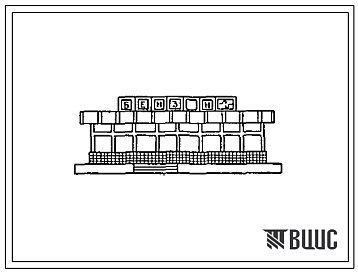

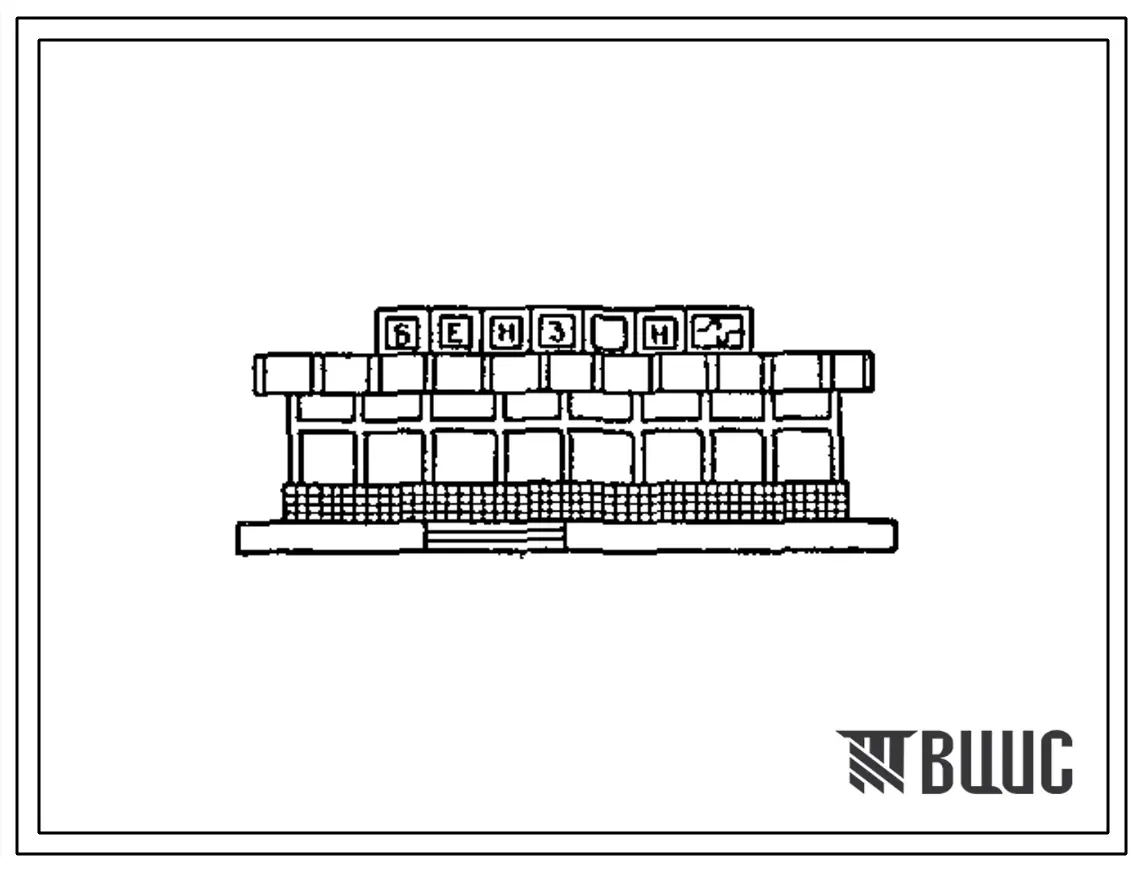

Типовой проект 503-6-5 Автозаправочная станция общего пользования на 1000 заправок автомобилей в сутки

Общие данные

Номер проекта

503-6-5

Наименование проекта

Автозаправочная станция общего пользования на 1000 заправок автомобилей в сутки

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома

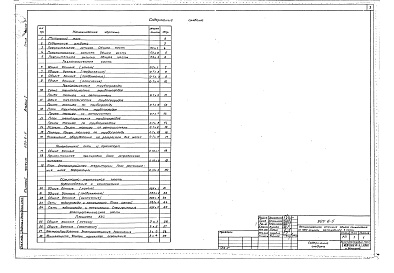

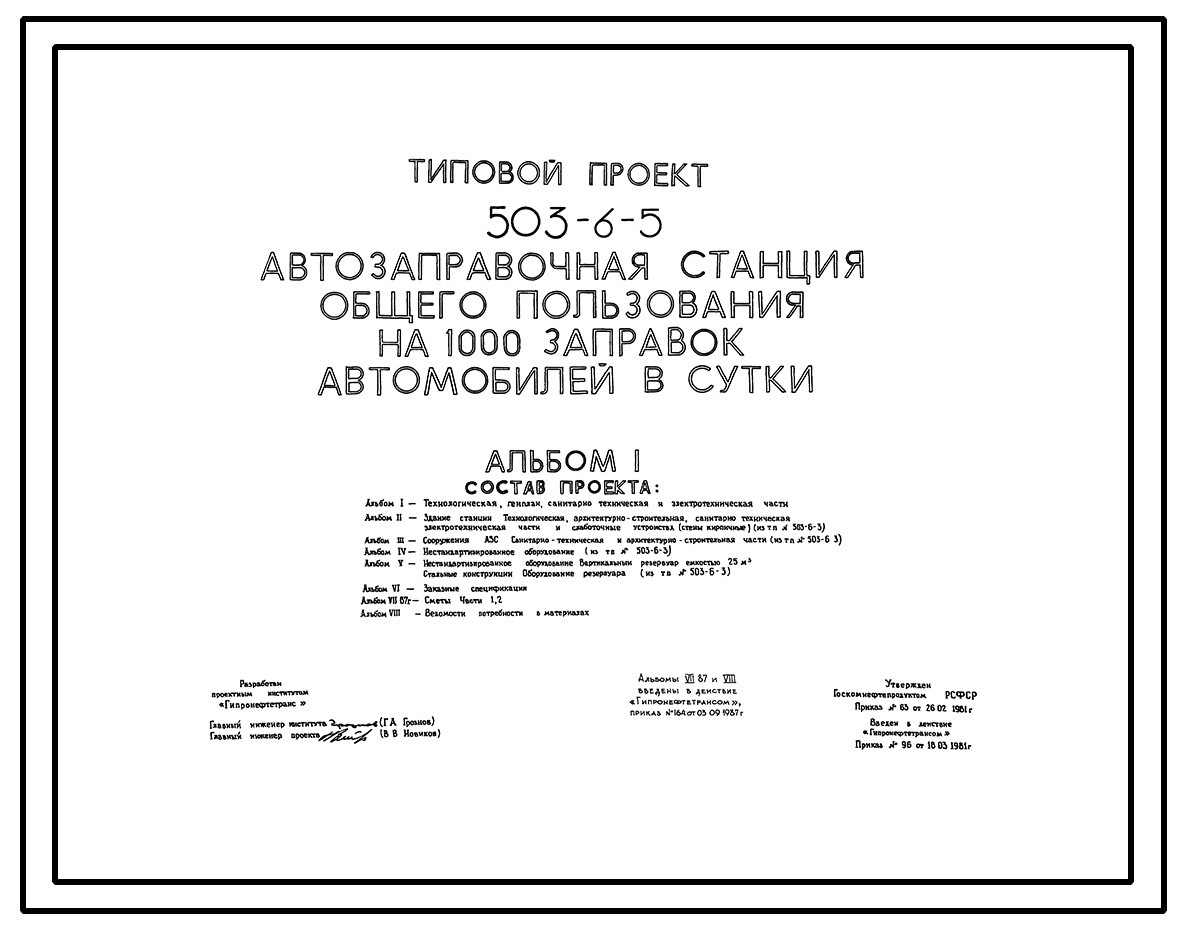

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Здание станции. Технологическая, архитектурно-строительная, санитарно-техническая, электротехническая части и слаботочные устройства ( примененный из тп 503-6-3)
Новое название альбома:
Альбом 3
Сооружения АЗС. Санитарно-техническая и архитектурно-строительная части ( примененный из тп 503-6-3)
Новое название альбома:
Альбом 4
Нестандартизированное оборудование( примененный из тп 503-6-3)
Новое название альбома:
Альбом 5
Нестандартизированное оборудование. Вертикальный резервуар емкостью 25 куб.м Стальные конструкции. Оборудование резервуара ( примененный из тп 503-6-3)
Новое название альбома:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

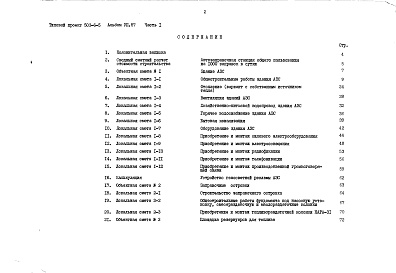

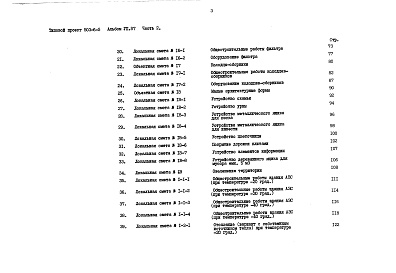

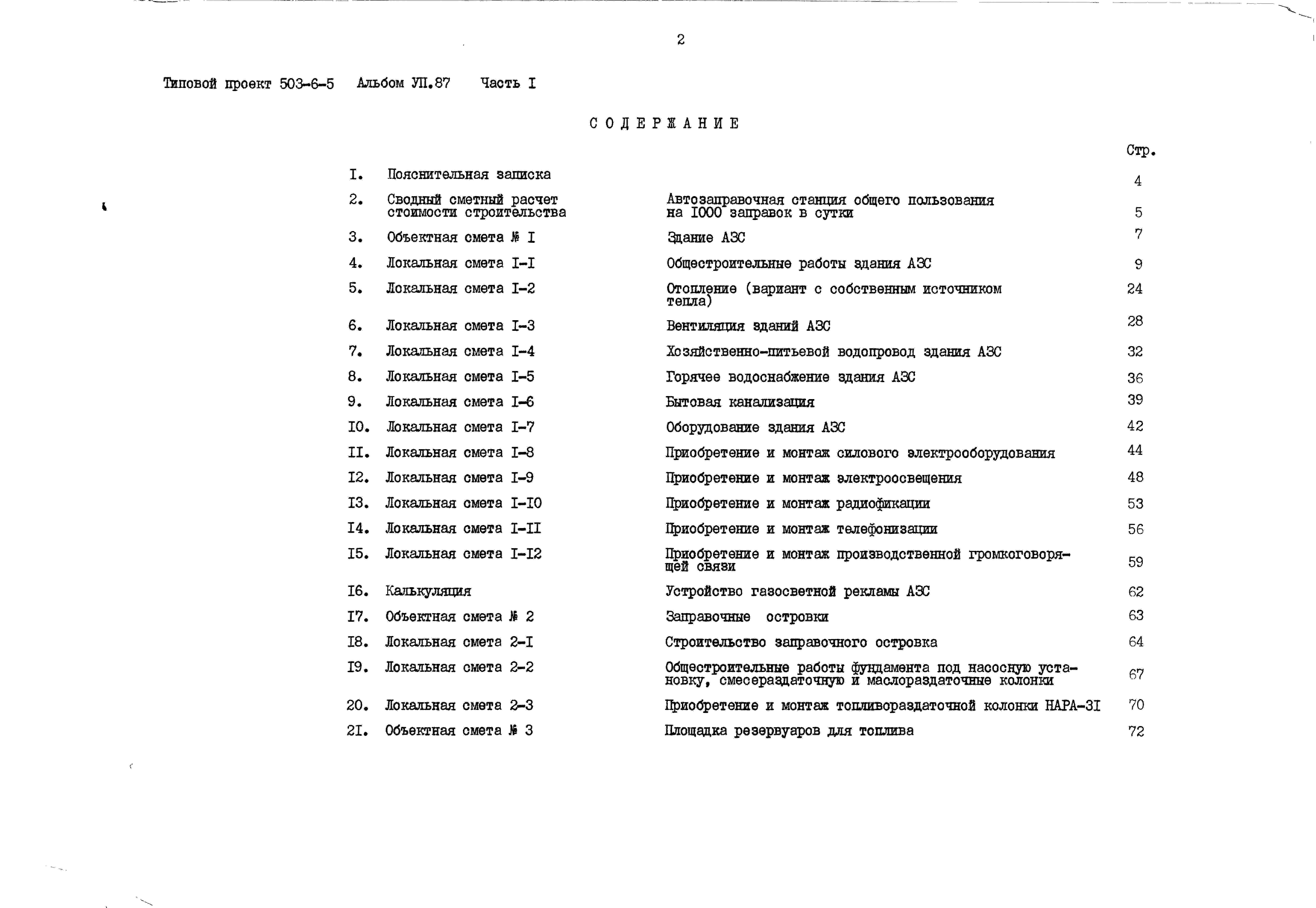

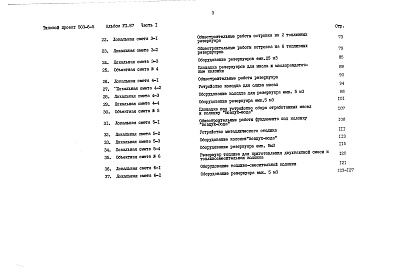

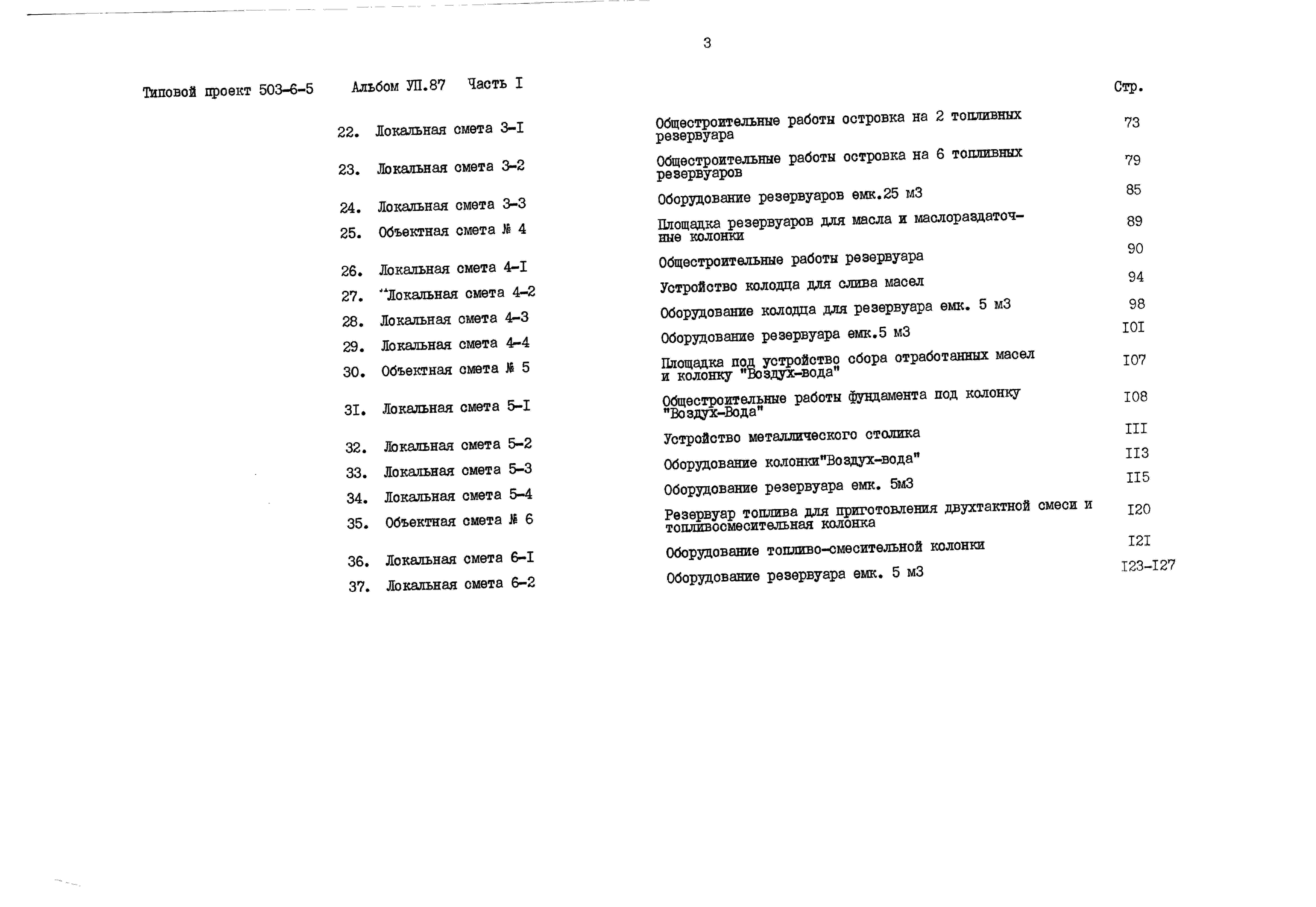

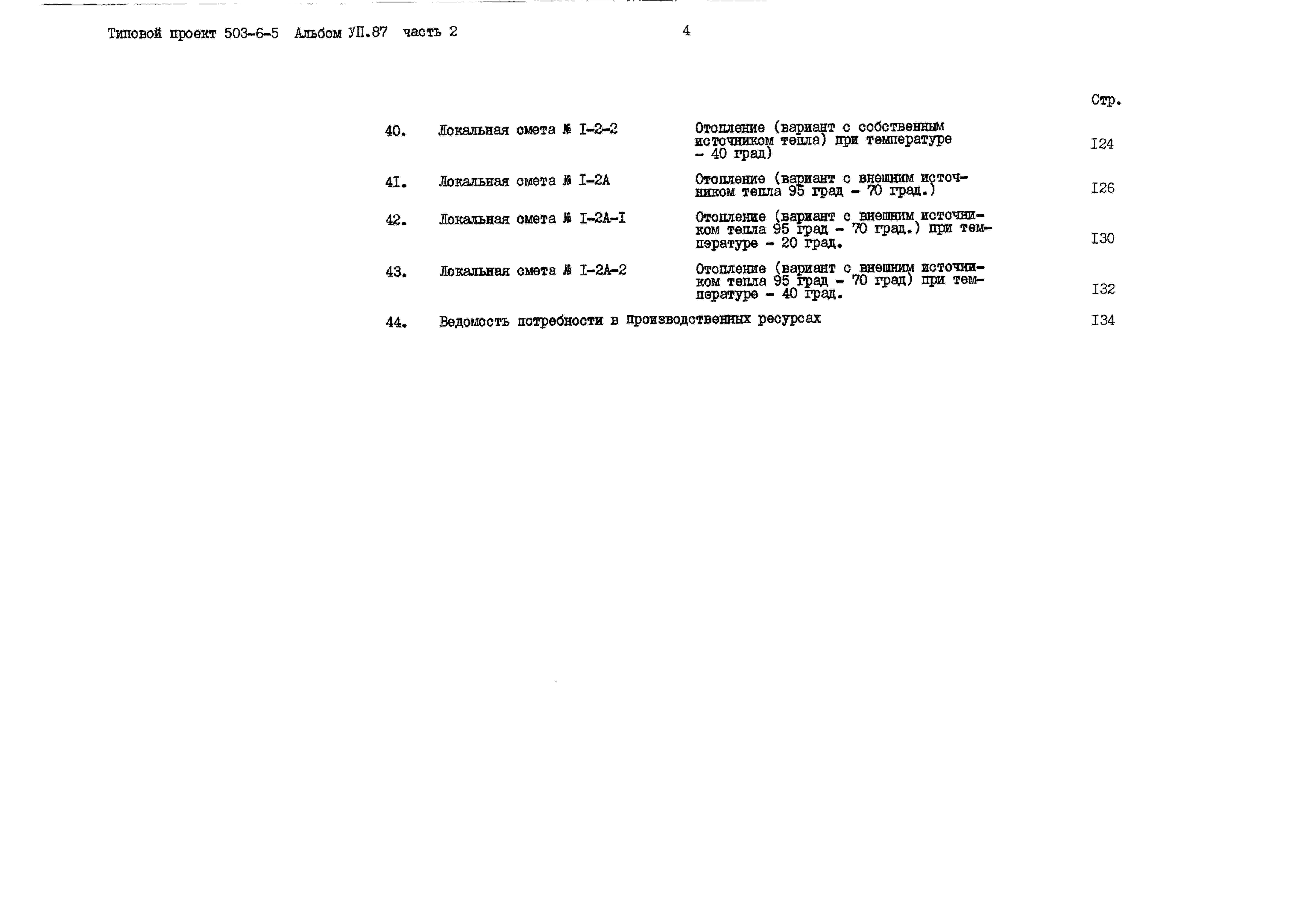

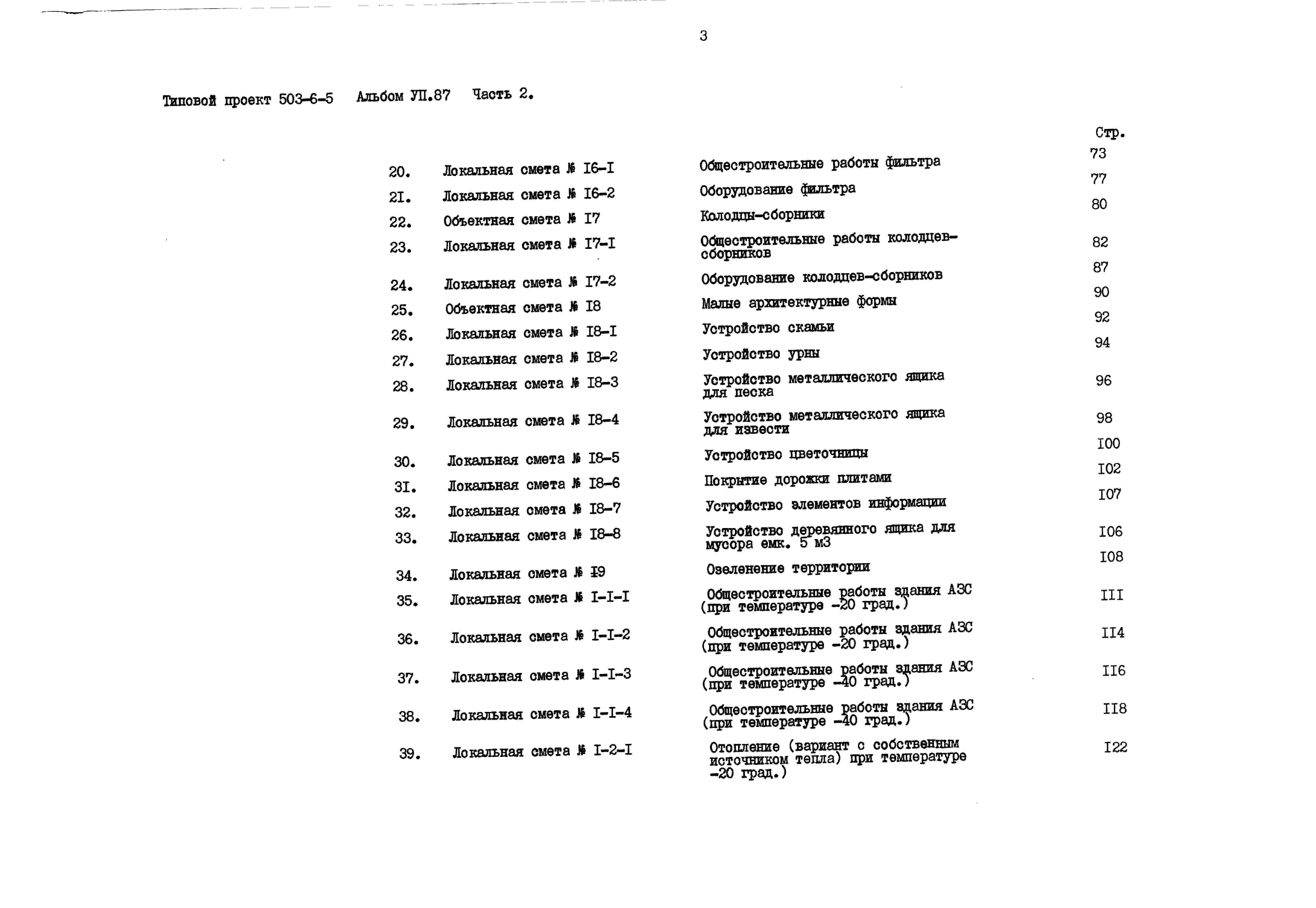

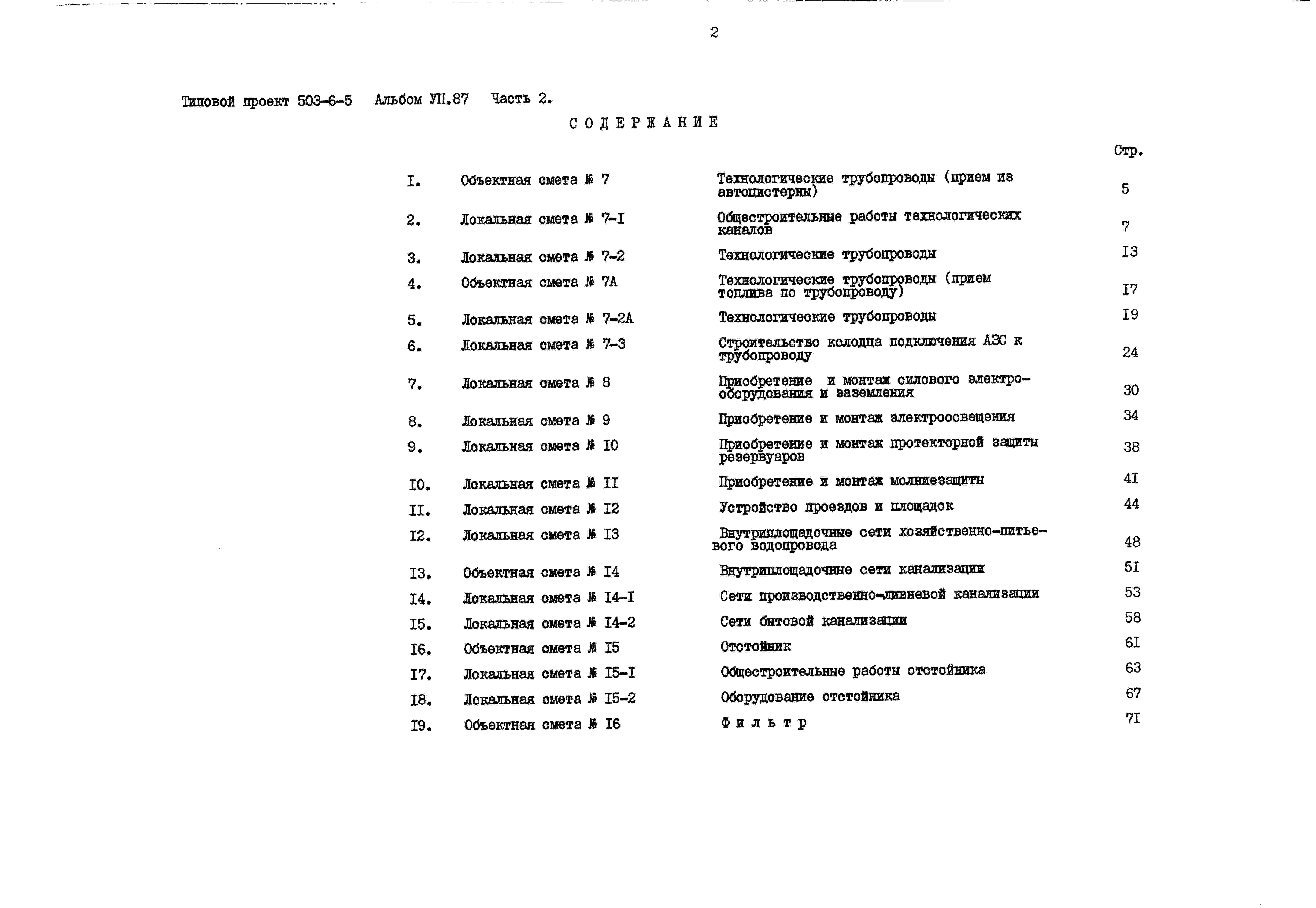

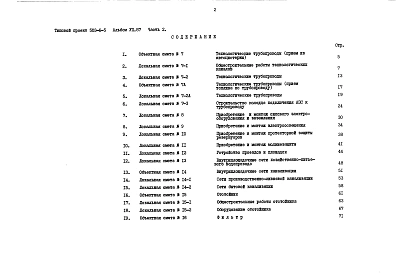

Альбом 7.87
Сметы Части 1, 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:

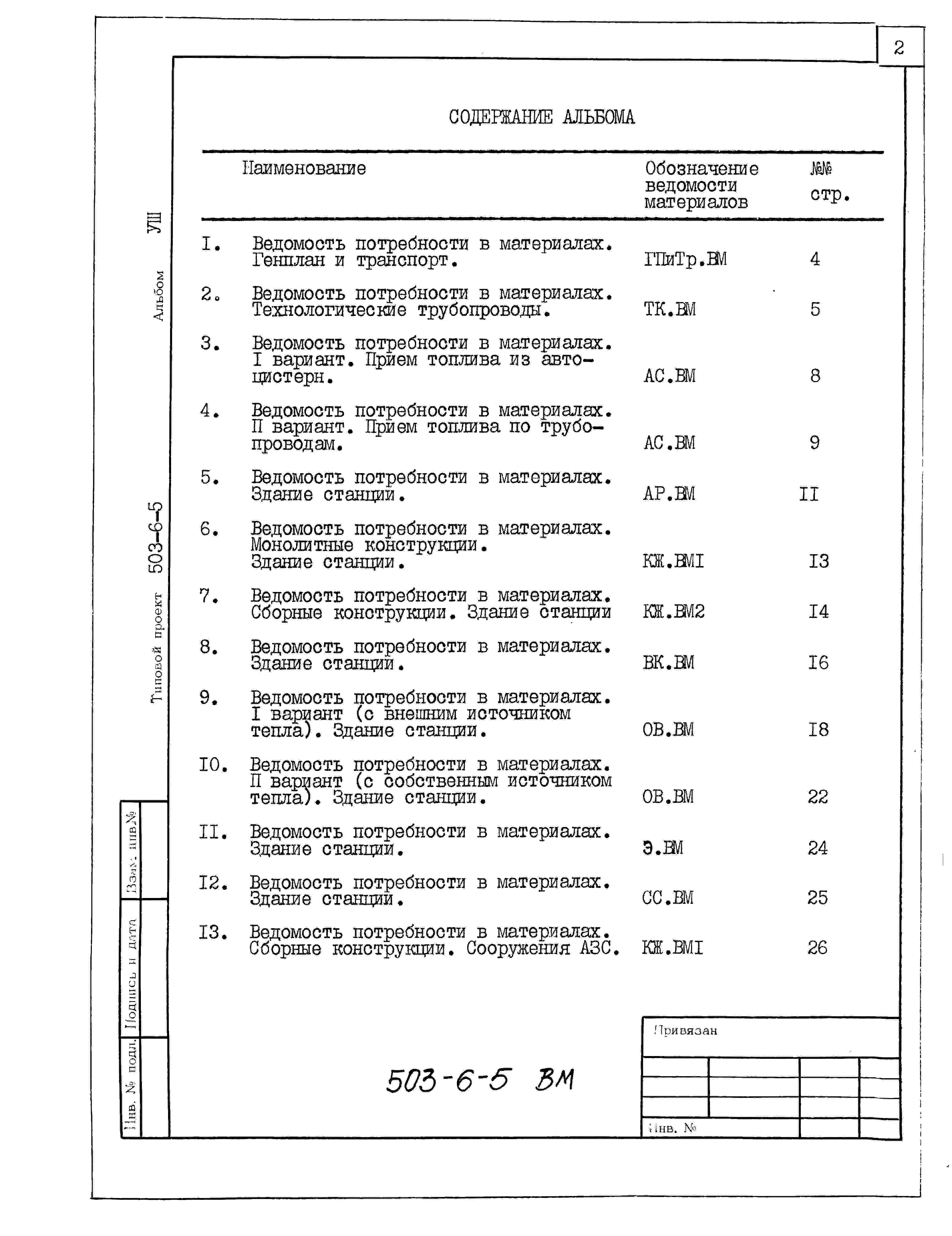

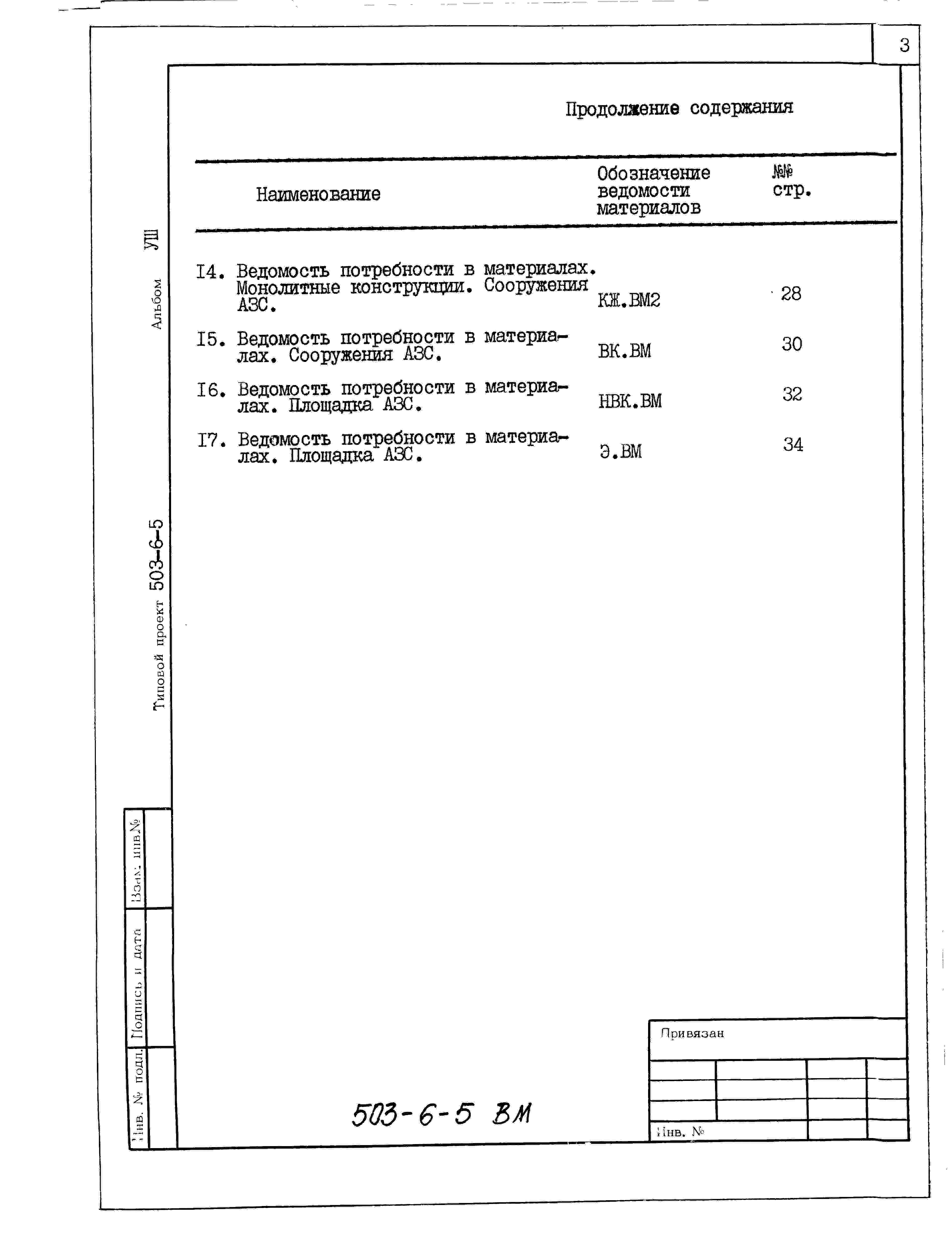

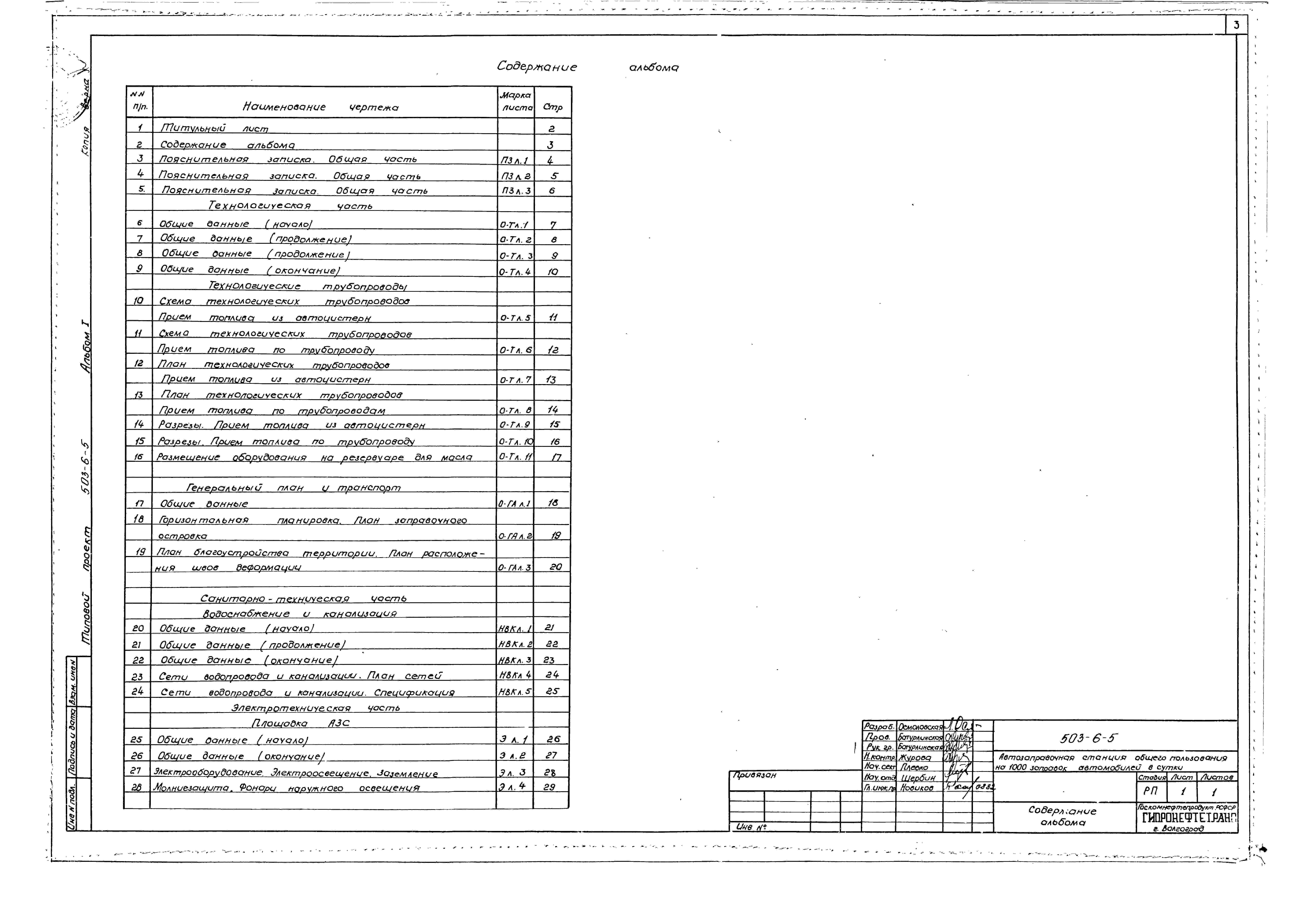

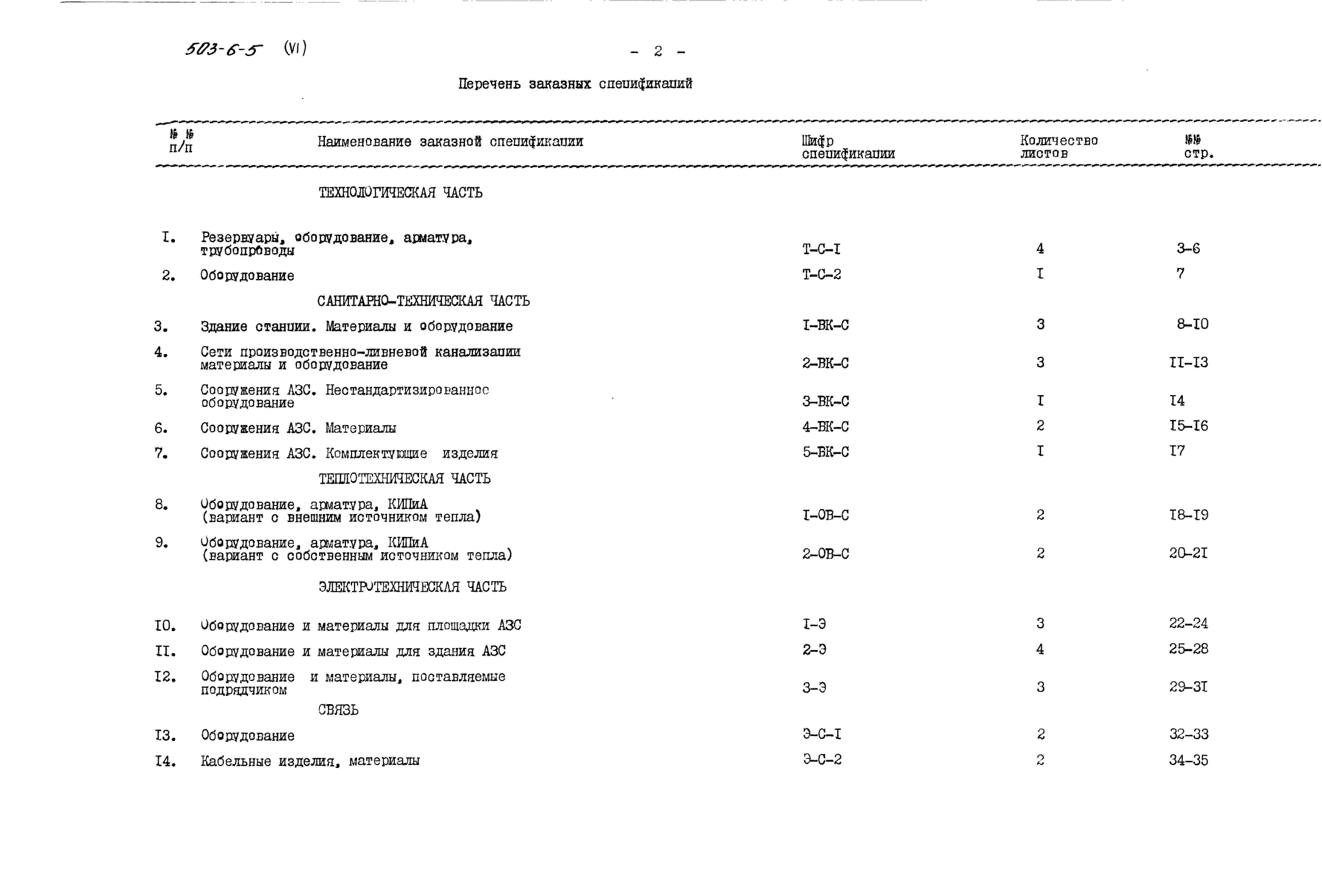

Альбом 8
Ведомости потребности в материалах
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Автозаправочная станция общего пользования

на 1000 заправок автомобилей в сутки

Дополнительные данные

Расчетный показатель – 1 топливораздаточная колонка.

Количество колонок – 12. Эксплуатационные показатели приведены при расчетной температуре наружного воздуха - 30ºС.

Сметная документация составлена в нормах и ценах 1984 г.

Альбом 7.87 и 8 введены в действие институтом «Гипронефтетранс», приказ от 03.09.87 № 164.

Технологический процесс

К установке приняты топливораздаточные колонки «Нара-31» с насосно-измерительной станцией и выносным заправочным постом, маслораздаточные колонки модели 367МЗД с погружными насосными установками модели 3160 «Чераповецкого завода «Красная звезда», смесительная колонка, колонка «Воздух-вода» для подкачки шин и долива воды в радиатор.

Доставка топлива и масел на автозаправочную станцию принята автотранспортом , предусмотрен вариант приема топлива по трубопроводу.

Строительные конструкции и изделия

Фундаменты – сборные бетонные блоки по ГОСТ 13579-78, типоразмеров – 5.

Стены – кирпичные.

Перегородки – кирпичные.

Плиты покрытия – сборные железобетонные по серии 1.141-1, вып. 59, типоразмеров – 1.

Кровля – рулонная 4-х слойная, утеплитель керамзитобетон γ=400 кг/м³.

Полы –керамической плитки, линолеума, цементные.

Окна – по ГОСТ 11214-78, типоразмеров – 1, по ГОСТ 9272-81, типоразмеров -1.

Витражи – из электросварных труб ТУ 14-3-4-62-76.

Двери – по ГОСТ 6629-74, типоразмеров – 6, по серии 1.136-11, часть 1, типоразмеров – 1.

Ворота – распашные по серии 1.435.2-28.

Наибольшая масса монтажного элемента ( плит покрытия) – 2,1 т.

Инженерное оборудование

Водопровод – хозяйственно-питьевой, производственный от наружной сети. Напор на вводе 25 м.

Канализация – раздельная: хозяйственно-фекальная, производственная и ливневая.

Отопление – водяное с параметрами теплоносителя – 95-70ºС местное и центральное.

Вентиляция – вытяжная с механическим и естественным побуждением.

Горячее водоснабжение – местное.

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

Электроосвещение – лампами накаливания и люминесцентное.

Слаботочные устройства – телефонная связь, радиотрансляционная связь, громкоговорящая связь.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Блоки стеклянные пустотелые. Технические условия (с Изменениями N 1, 2)
