Типовой проект 814-9-04.89 Унифицированные модули для цехов по переработке сельскохозяйственной продукции. Предназначены для размещения в них производств молочной, масложировой, пищеконцентратной, кондитерской, пиво-безалкогольной и плодоовощной консервной промышл

Общие данные

Номер проекта

814-9-04.89

Наименование проекта

Унифицированные модули для цехов по переработке сельскохозяйственной продукции. Предназначены для размещения в них производств молочной, масложировой, пищеконцентратной, кондитерской, пиво-безалкогольной и плодоовощной консервной промышл

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Здание размером в плане 18х72 м Пояснительная записка. Архитектурные решения. Конструкции железобетонные. Ведомости потребности в материалах
Новое название альбома:
Альбом 2
Здание размером в плане 12х72 м Пояснительная записка. Архитектурные решения. Конструкции железобетонные. Ведомости потребности в материалах
Новое название альбома:
Альбом 3
Строительные изделия
Новое название альбома:
Альбом 4
Сметы Часть 1 Здание размером в плане 18х72 м
Новое название альбома:
Альбом 4
Сметы Часть 2 Здание размером в плане 12х72 м
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Унифицированные здания-модули для цехов по переработке сельскохозяйственной продукции (с рамным железобетонным каркасом).

Техническая характеристика.

Здание-модуль представляет собой полносборное сооружение из железобетонных несущих и ограждающих конструкций сельскохозяйственного назначения с несущим каркасом из трехшарнирных железобетонных рам с уклоном асбестоцементной кровли 25 %.

Типовые проектные решения разработаны только в объеме архитектурно-строительной части без планировки помещений, чистых полов и внутренней отделки и предназначаются для применения при проектировании и строительстве объектов по переработке сельскохозяйственной продукции.

Здания-модули предназначены для размещения в них производства молочной, масложировой, со следующими условиями эксплуатации:

- расчетная температура внутреннего воздуха + 180С;

- относительная влажность воздуха – не более 75%;

- газообразная среда – неагрессивная.

Строительные конструкции и изделия.

Фундаменты – сборные железобетонные по серии 1.812.1-2 в.1. Типоразмеров -1 (для каждого здания свой типоразмер): по ГОСТ 24022-80. Типоразмеров – 1; монолитные бетонные ленточные. Бетон класса В12,5.

Фундаментные балки – сборные железобетонные по серии 1.415.1-2 в.1. Типоразмеров – 1.

Рамы – сборные железобетонные по серии 1.823.1-5 в.1,2. Типоразмеров – 1 (для каждого здания вой типоразмер).

Колонны – сборные железобетонные по серии 1.823.1-2 в.1. Типоразмеров – 1.

Покрытие – плиты сборные железобетонные по сери 1.865.1-4/84 в.1. Типоразмеров – 1; сборные железобетонные доборные плиты по серии 1.865.1-8. Типоразмеров – 1.

Стены – панели сборные железобетонные трехслойные на гибких связях с плитным утеплителем по серии 1.832.1-13 в.1,5. Типоразмеров: для здания 18х72 м – 16; для здания 12х72 м – 20.

Перемычки – сборные железобетонные по серии 1.038.1-1 в.1. Типоразмеров – 1 (только для здания 12х72 м).

Кровля – из асбестоцементных волнистых листов.

Утеплитель – минераловатные плиты ρ=100 кг/м3.

Полы – подстилающий слой – бетонный.

Окна – деревянные по ГОСТ 12506-81. Типоразмеров – 1.

Ворота – клеефанерные по серии 1.435.9-17 в.0, 3, 4. Типоразмеров – 2.

Наибольшая масса монтажного элемента (панель стеновая) – 3,6 т.

Отделка наружная – стены окрашиваются силикатной фасадной краской светлого тона. Окна, двери и ворота – пентафталевой эмалью. Асбестоцементные листы кровли с наружной стороны покрываются гидрофобизирующей жидкостью.

Дополнительные данные.

За расчетный показатель принят 1 м2 общей площади (количество расчетных единиц: для здания размером в плане 18х72 м – 1296; для здания размером в плане 12х72 м – 864.

Сметная документация составлена в нормах и ценах 1984 г.

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Окна деревянные для производственных зданий. Типы, конструкция и размеры

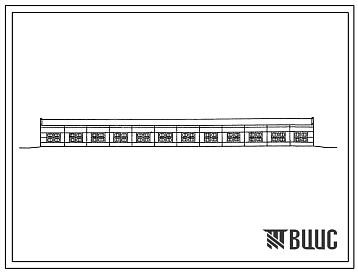

Изображения
