Типовой проект У.814-9-5.93 Цех по производству гречневой крупы производительностью 1,0 т в смену. Предназначен для получения гречневой крупы из гречихи. Размеры здания -9x16,11 м. Расчетная температура: -30°С. Стены – кирпичные. Покрытие - многопустотные железобе

Общие данные

Номер проекта

У.814-9-5.93

Наименование проекта

Цех по производству гречневой крупы производительностью 1,0 т в смену. Предназначен для получения гречневой крупы из гречихи. Размеры здания -9x16,11 м. Расчетная температура: -30°С. Стены – кирпичные. Покрытие - многопустотные железобе

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

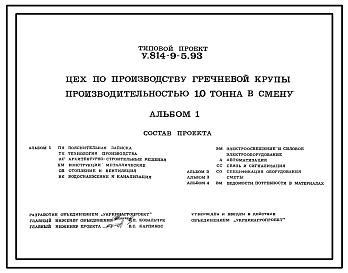

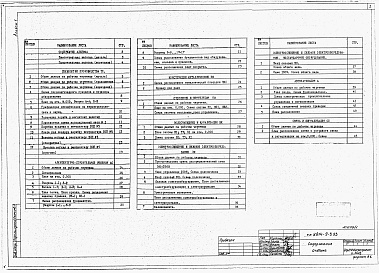

Состав проекта
Номер альбома
Наименование
Состав альбома

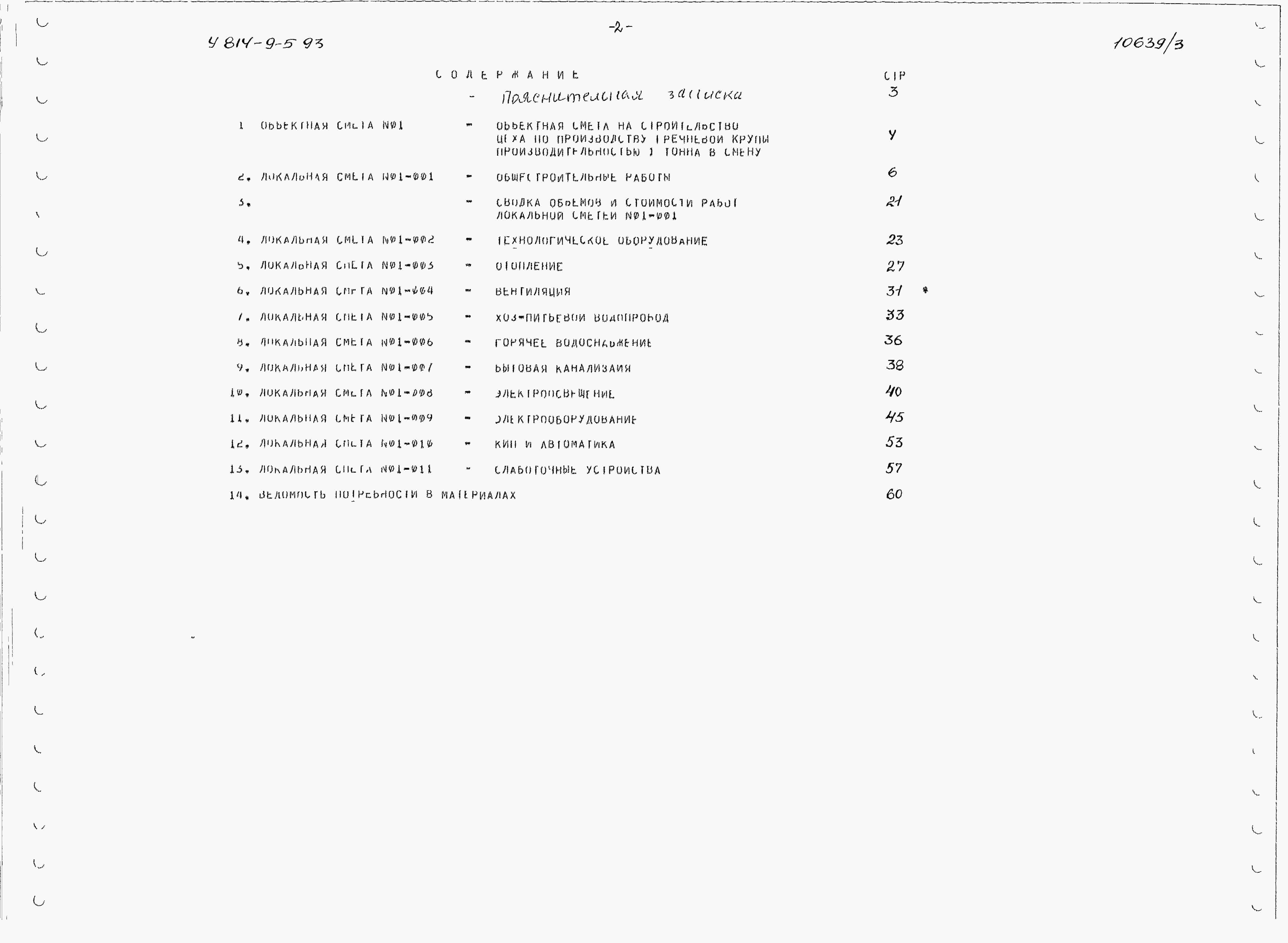

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

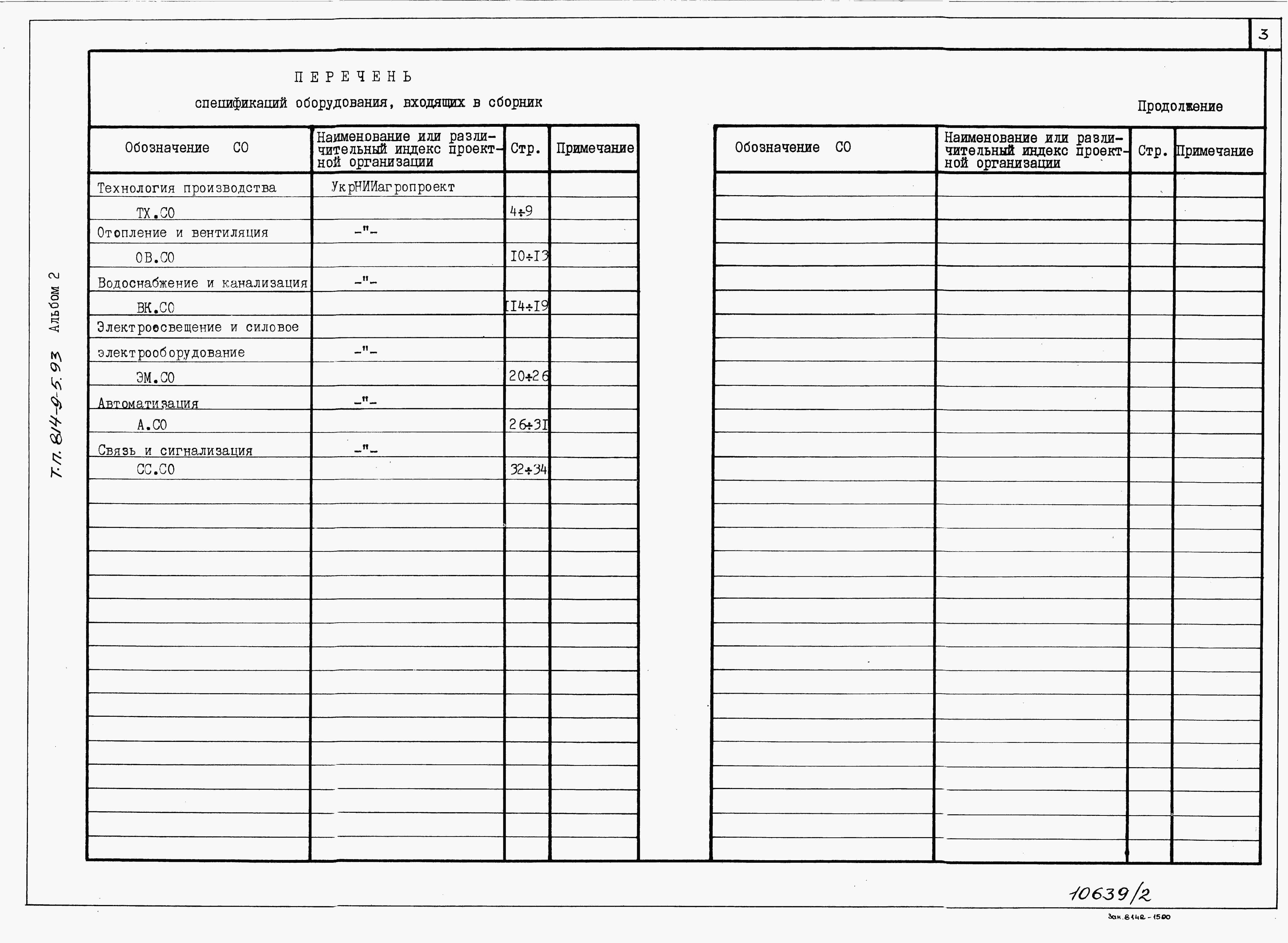

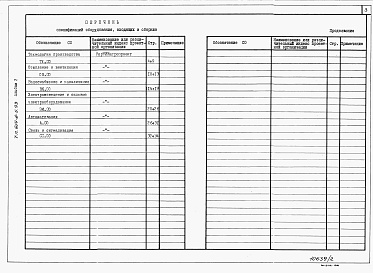

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

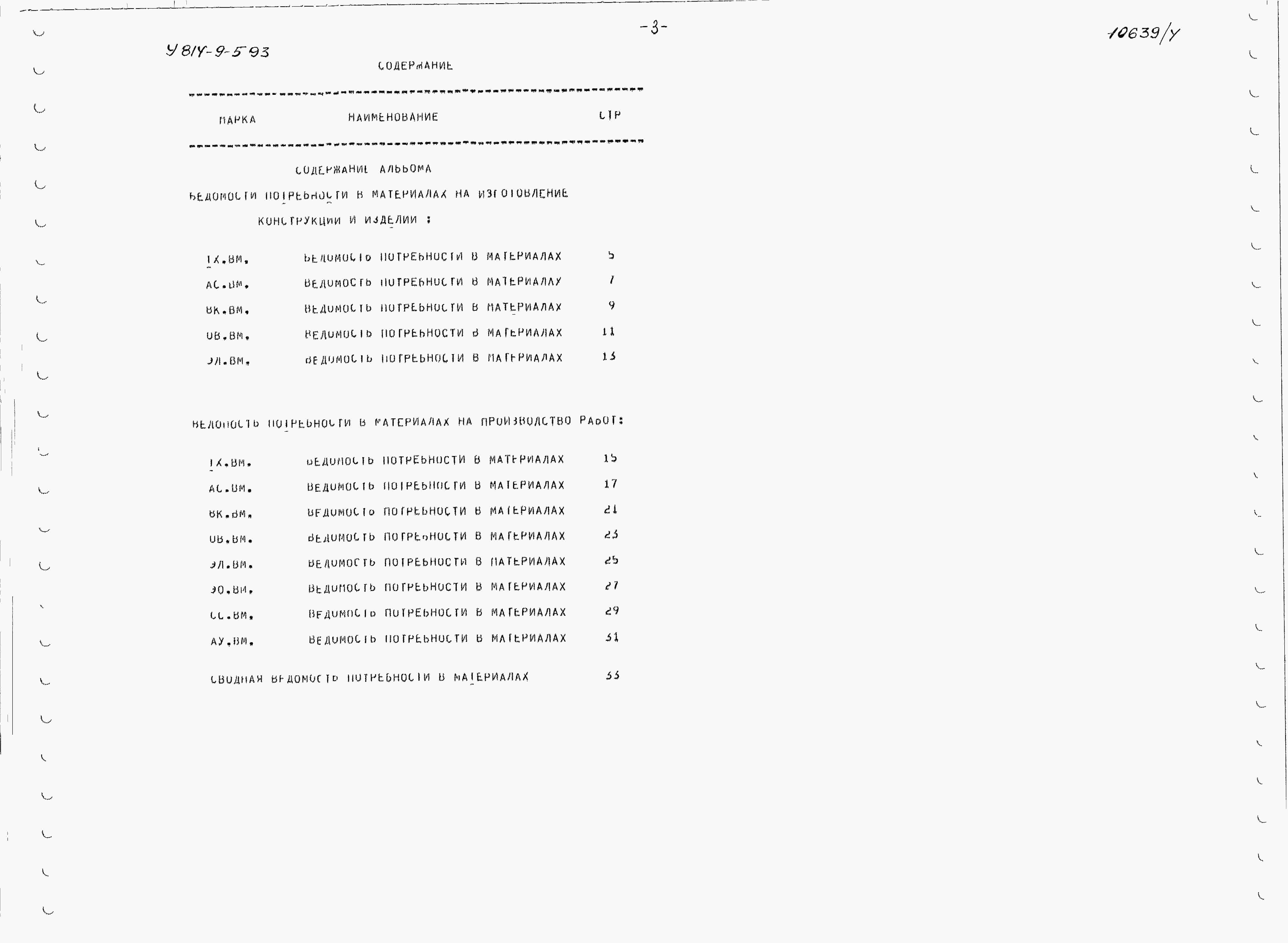

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Цех по производству гречневой крупы производительностью 1,0 тонна в смену.

Строительные конструкции и изделия.

Фундаменты – ленточные из бетонный блоков по ГОСТ 13579-78, типоразмеров – 12.

Стены – кирпичные.

Перегородки – кирпичные.

Покрытие – панели железобетонные многопустотные по серии 1.141-1 вып.64, типоразмеров – 2, по серии 1.241.1, вып.24, типоразмеров – 2.

Кровля – рулонная 4-х слойная, рубероид марки РКП-350А по ГОСТ 109-23-83.

Полы – бетонные, линолеумные, мозаичные плитки, керамические плитки.

Двери – деревянные по ГОСТ 24698-81, типоразмеров – 1 по ГОСТ 6629-88, типоразмеров – 3:

- металлические противопожарные по серии 1.436.2-22, вып.2, типоразмеров – 2.

Окна – деревянные по ГОСТ 11214-86, типоразмеров – 1 по ГОСТ 12506-81, типоразмеров – 2.

Наибольшая масса монтажного элемента (плита покрытия) – 3,17 т.

Отделка наружная – расшивка швов, штукатурка цоколя цементным раствором.

Отделка внутренняя – затирка, штукатурка, известковая, клеевая и масляная окраска, облицовка глазурованной плиткой.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой, напор на вводе 10 м.

Канализация – хозбытовая в наружную сеть.

Отопление – водяное от наружной сети с параметрами теплоносителя 95-700С.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Электроснабжение – от сети напряжением 380/220 В.

Электроосвещение – лампы накаливания и люминесцентные.

Устройства связи и сигнализации – радиофикация, телефонизация, автоматическая пожарная сигнализация.

Технологический процесс.

Гречиха, затаренная в мешки доставляется к цеху автотранспортом и складируется на свободных площадях.

Технологический процесс переработки гречихи на установке УШК-1 включает пофракционное шелушение с одновременной сортировкой на четыре фракции 9по размерам зерна). Установка УШГ-1 состоит из шелушильного станка, агрегата рассева, дозирующего устройства, нории, бункеров и аспирационного оборудования. Соответствующее регулирование поставов шелушильного станка позволяет получать необходимое качество шелушения и оптимальное соотношение по количественному составу между крупой, сечкой и мукой. Одновременно с шелушением одной из фракции может осуществляться подача остальных фракций или исходного зерна норией в дозирующее устройство. Производительность шелушильной машины – 1 т/смену гречневой крупы и сечки.

Готовая продукция затаривается в мешки, которые взвешиваются на мешкозашивочной машине. Мешки укладываются на поддоны и тележки доставляются к месту хранения. При отгрузке готовой продукции мешки взвешиваются на товарных весах.

Дополнительные данные.

За расчетную единицу принята 1 тонна готовой продукции в смену.

Расчетных единиц – 1.

Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры (не действует на территории РФ)
Окна деревянные для производственных зданий. Типы, конструкция и размеры

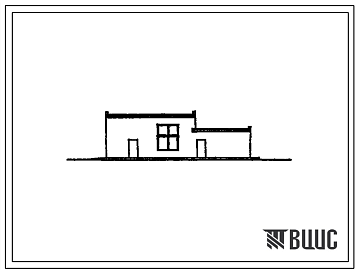

Изображения
