Типовой проект 292-8-16.87 Спортивно-оздоровительный корпус в деревоклееных конструкциях с залом 30х18м с вариантом применения экструзионных панелей комплектной поставки. Здание одноэтажное. Стены из панелей с деревянным каркасом, утеплителем из минераловатных

Общие данные

Номер проекта

292-8-16.87

Наименование проекта

Спортивно-оздоровительный корпус в деревоклееных конструкциях с залом 30х18м с вариантом применения экструзионных панелей комплектной поставки. Здание одноэтажное. Стены из панелей с деревянным каркасом, утеплителем из минераловатных

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

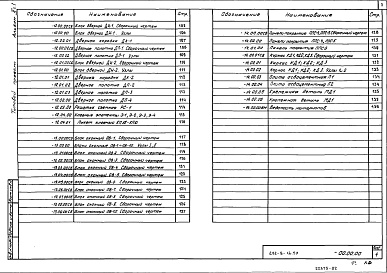

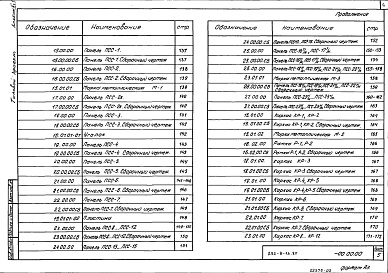

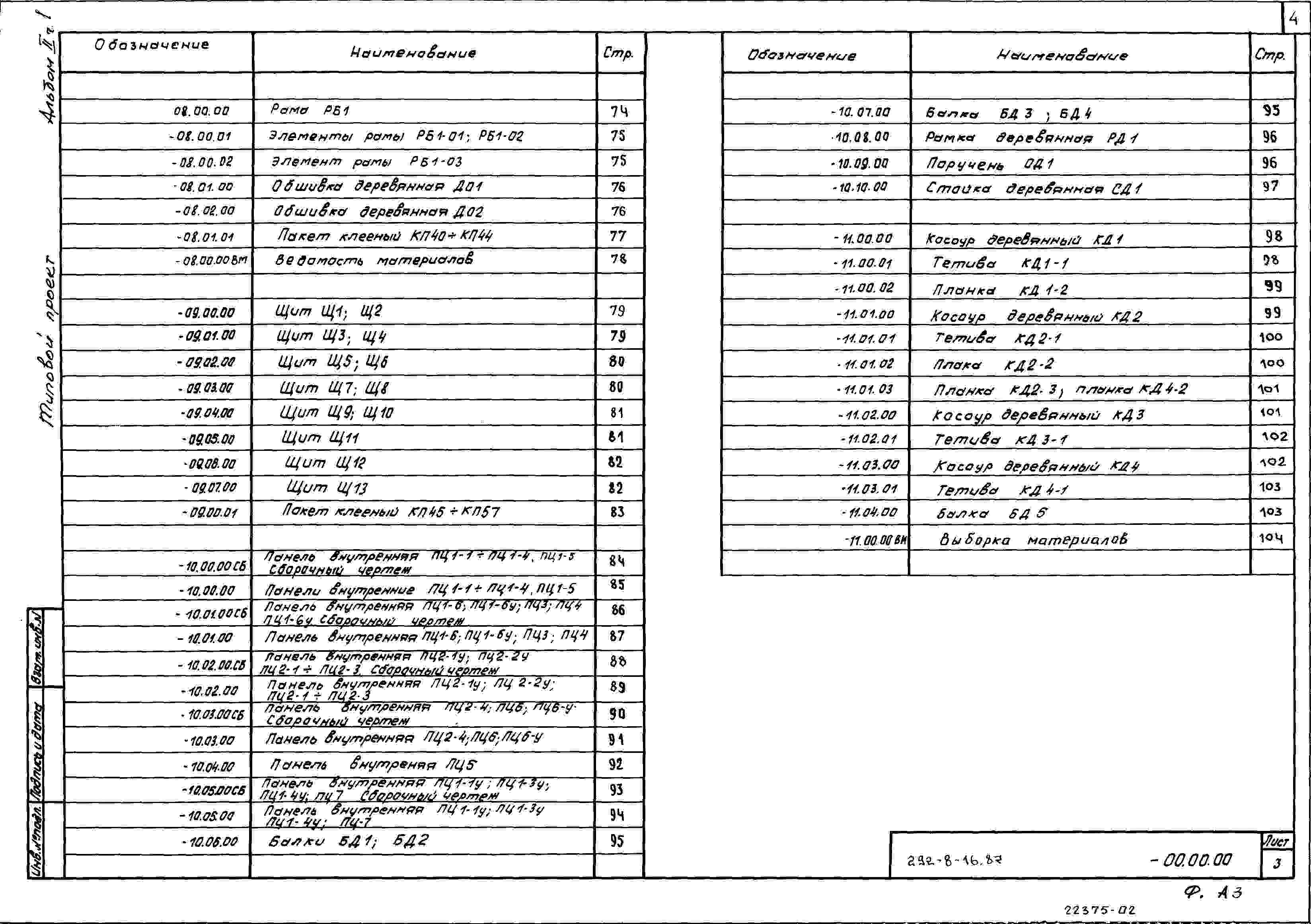

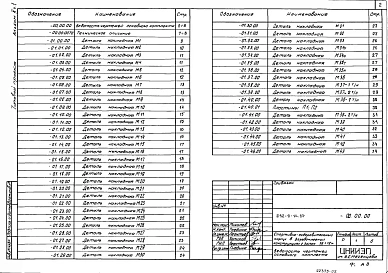

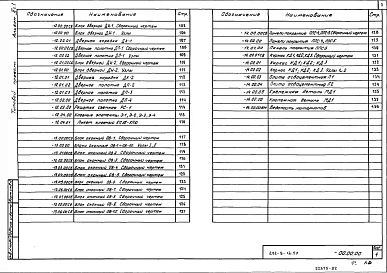

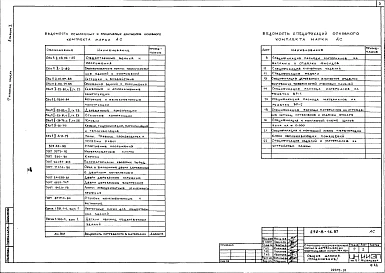

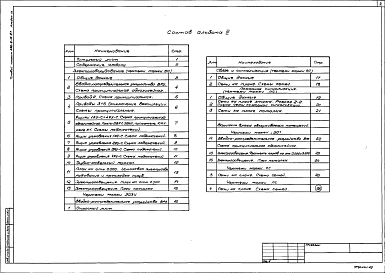

Состав проекта
Номер альбома
Наименование
Состав альбома

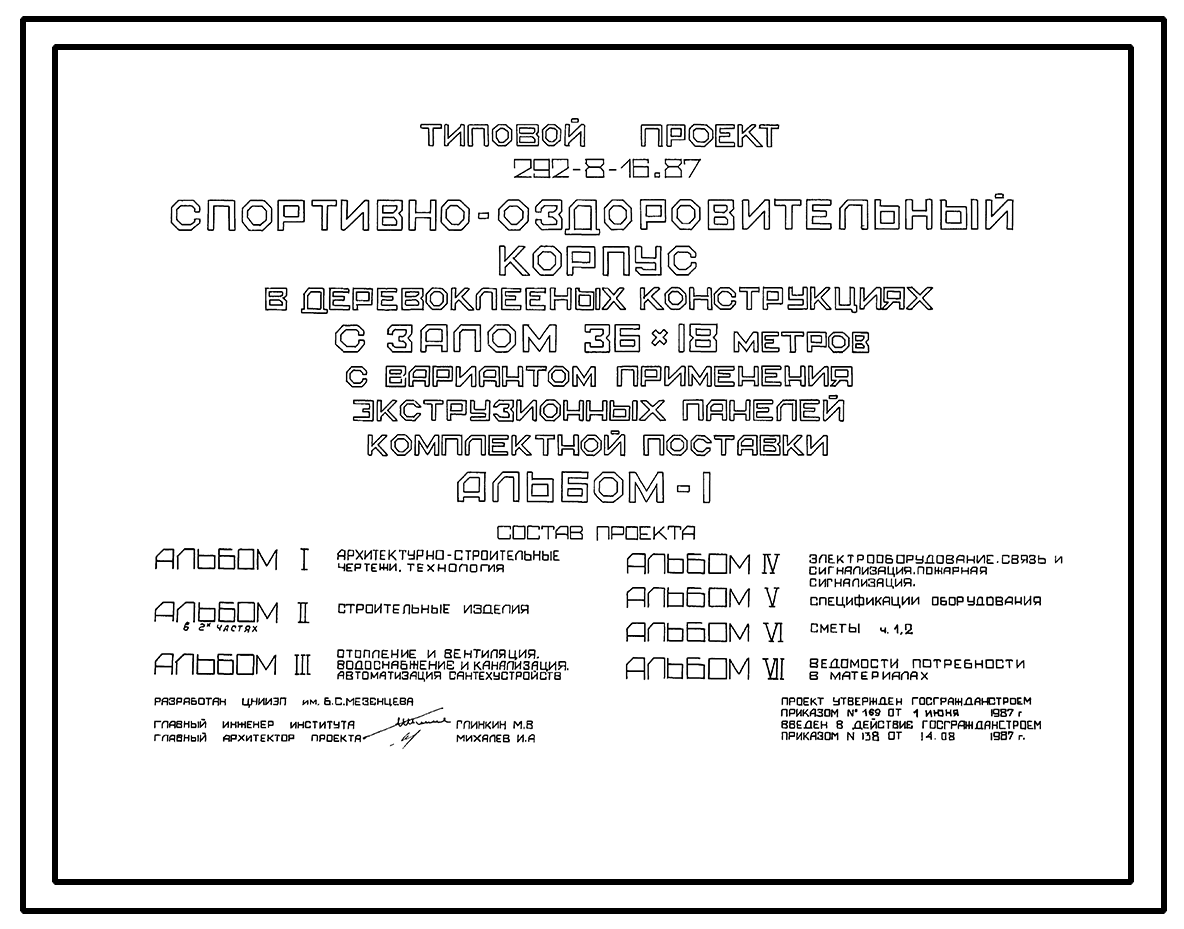

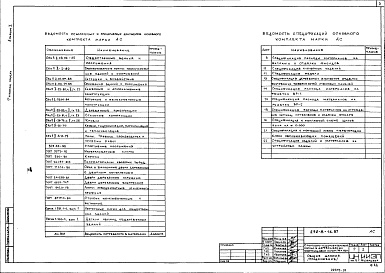

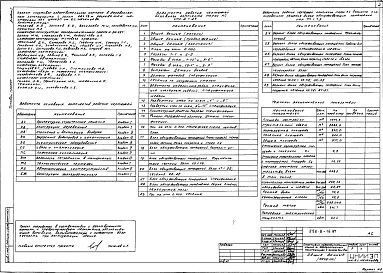

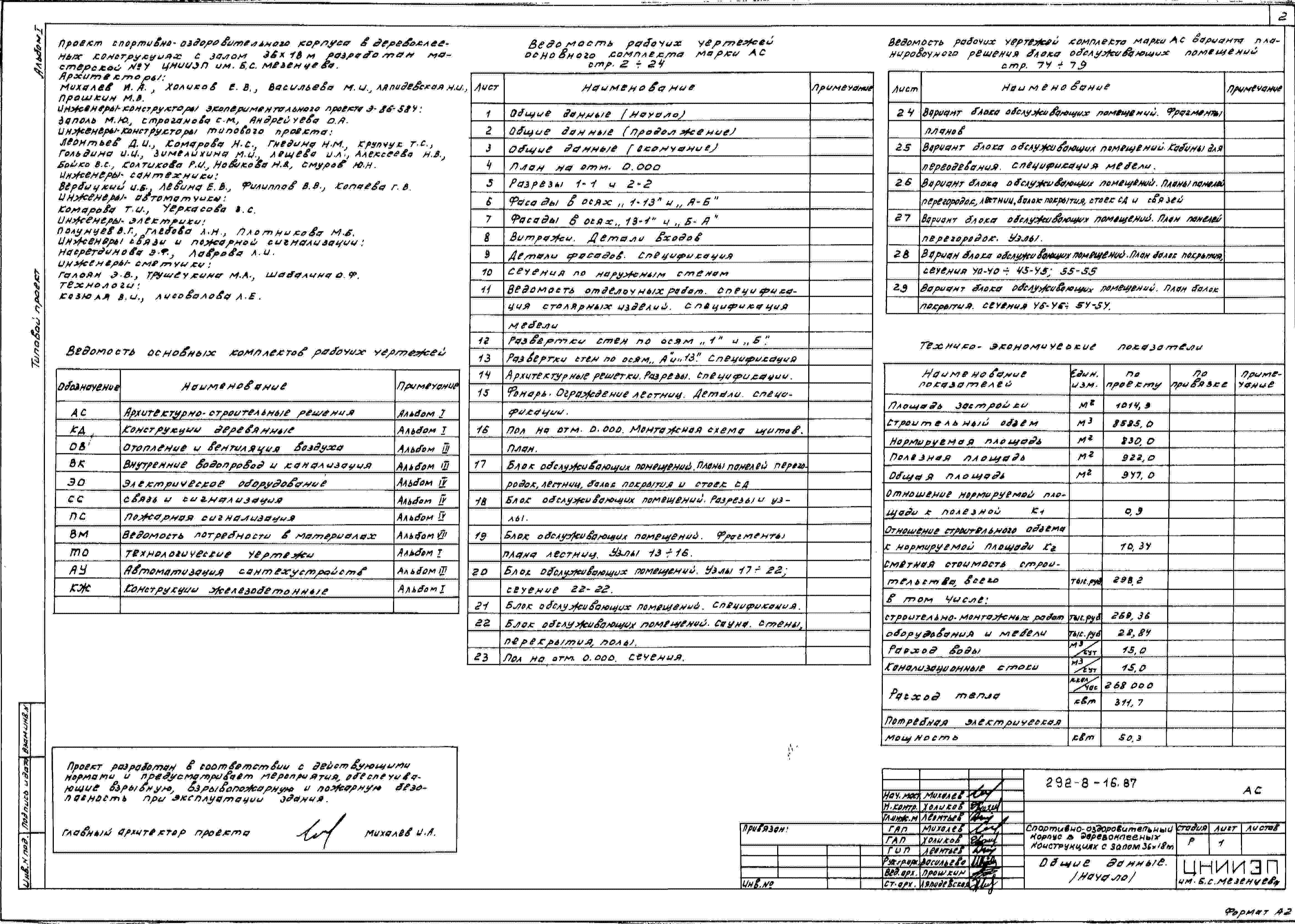

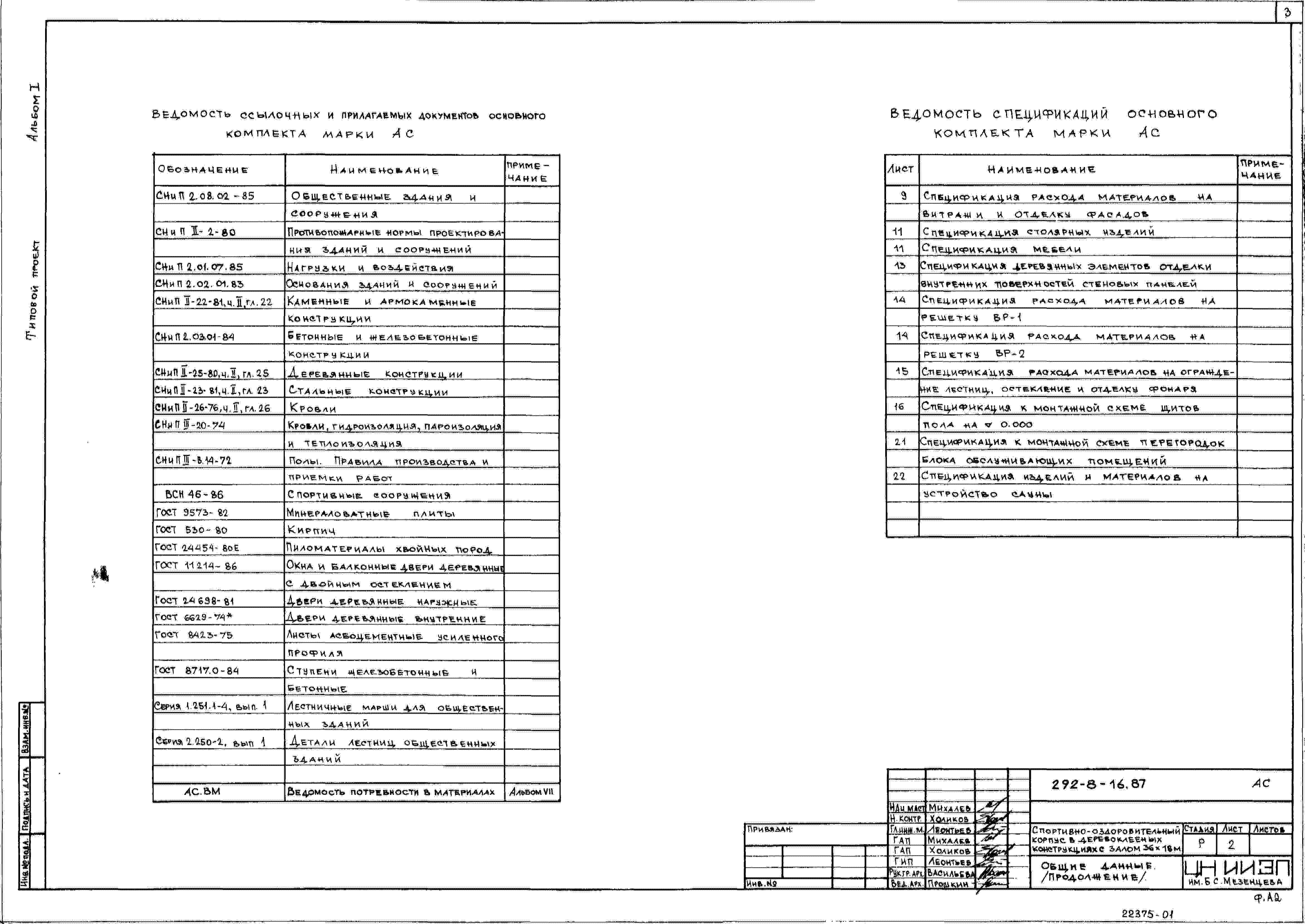

Альбом 1
Архитектурно-строительные чертежи. Технология
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

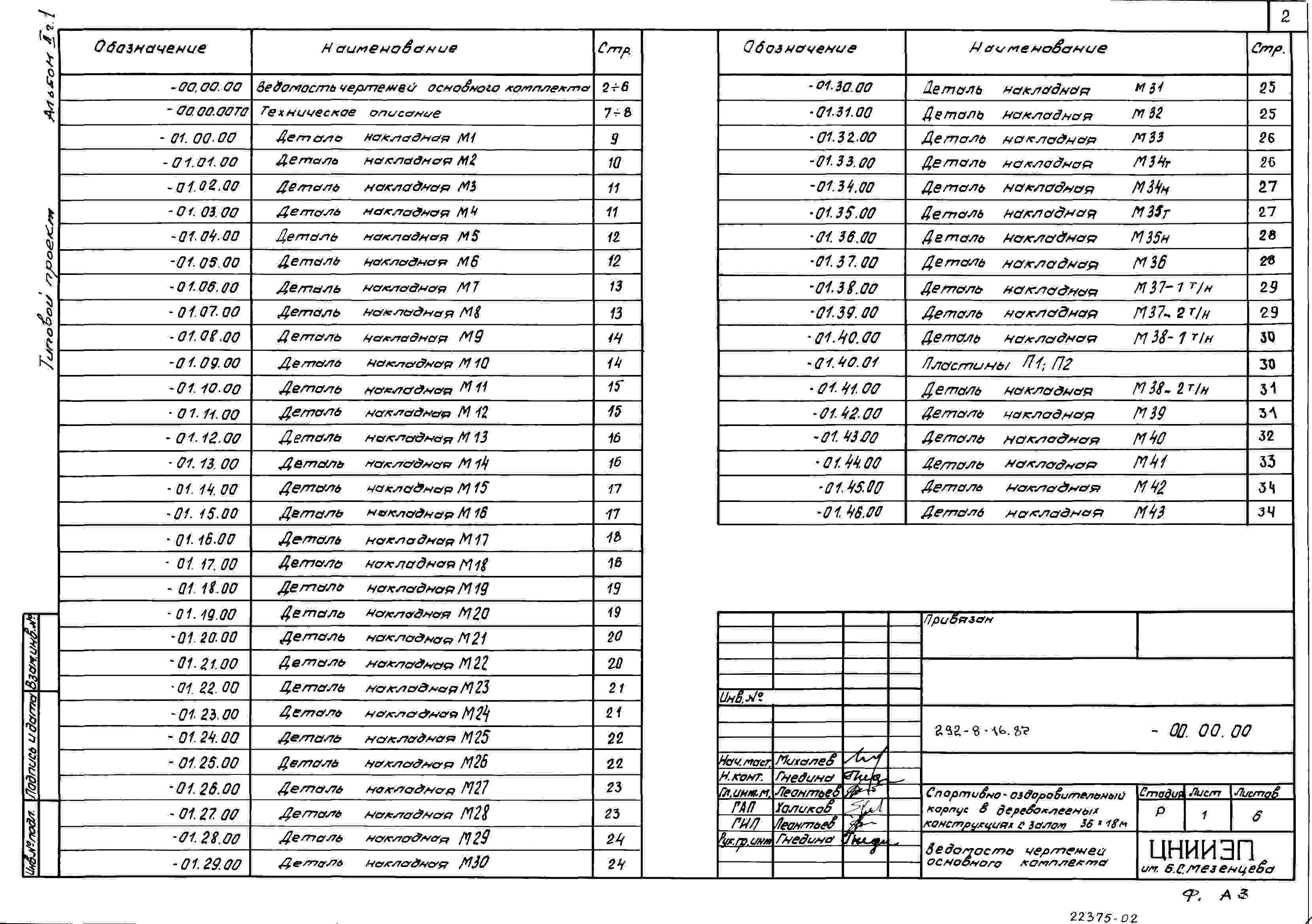

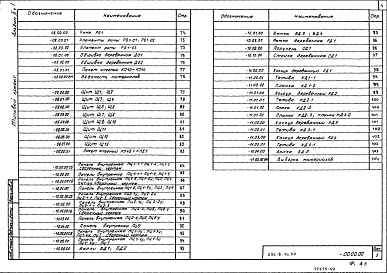

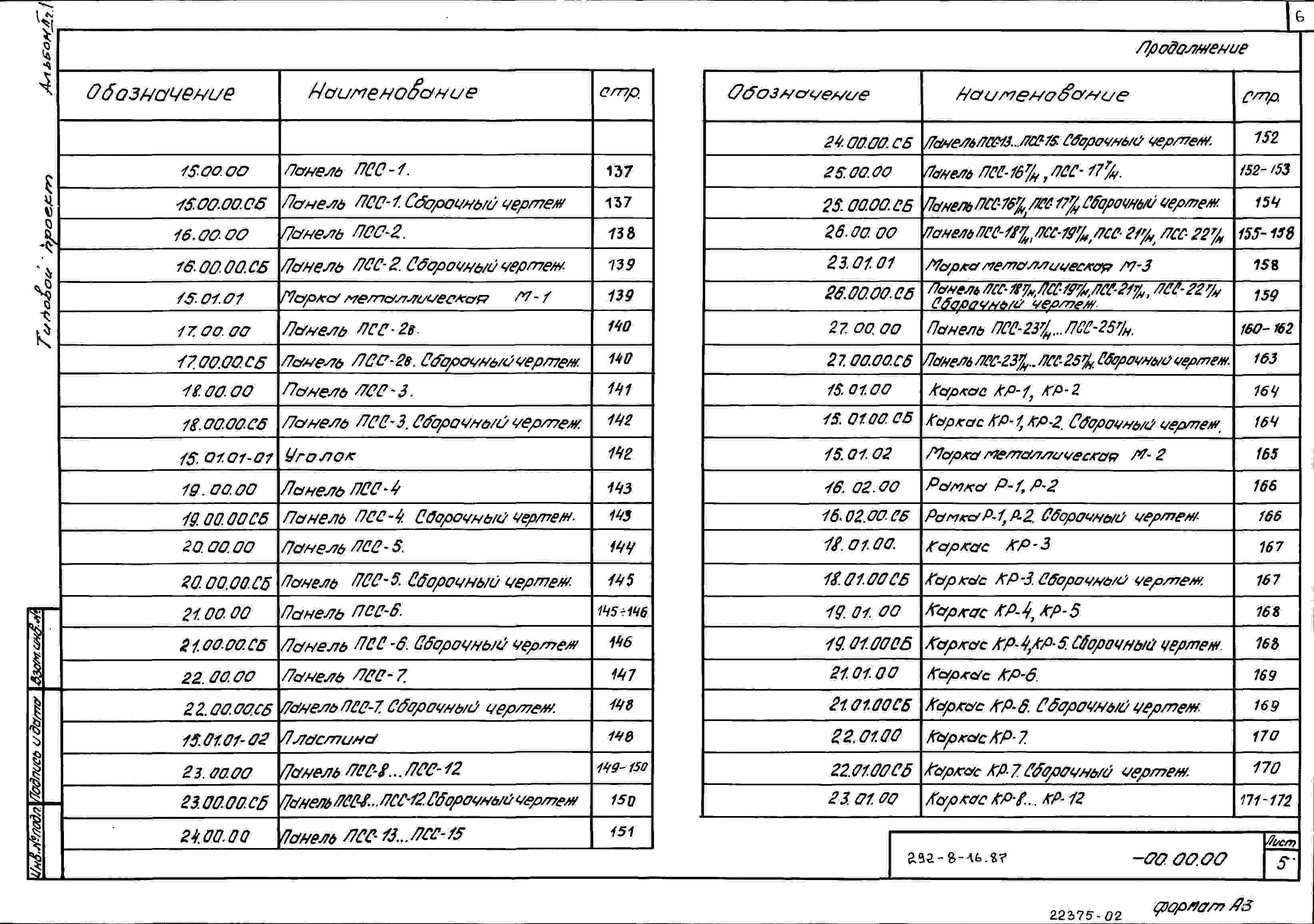

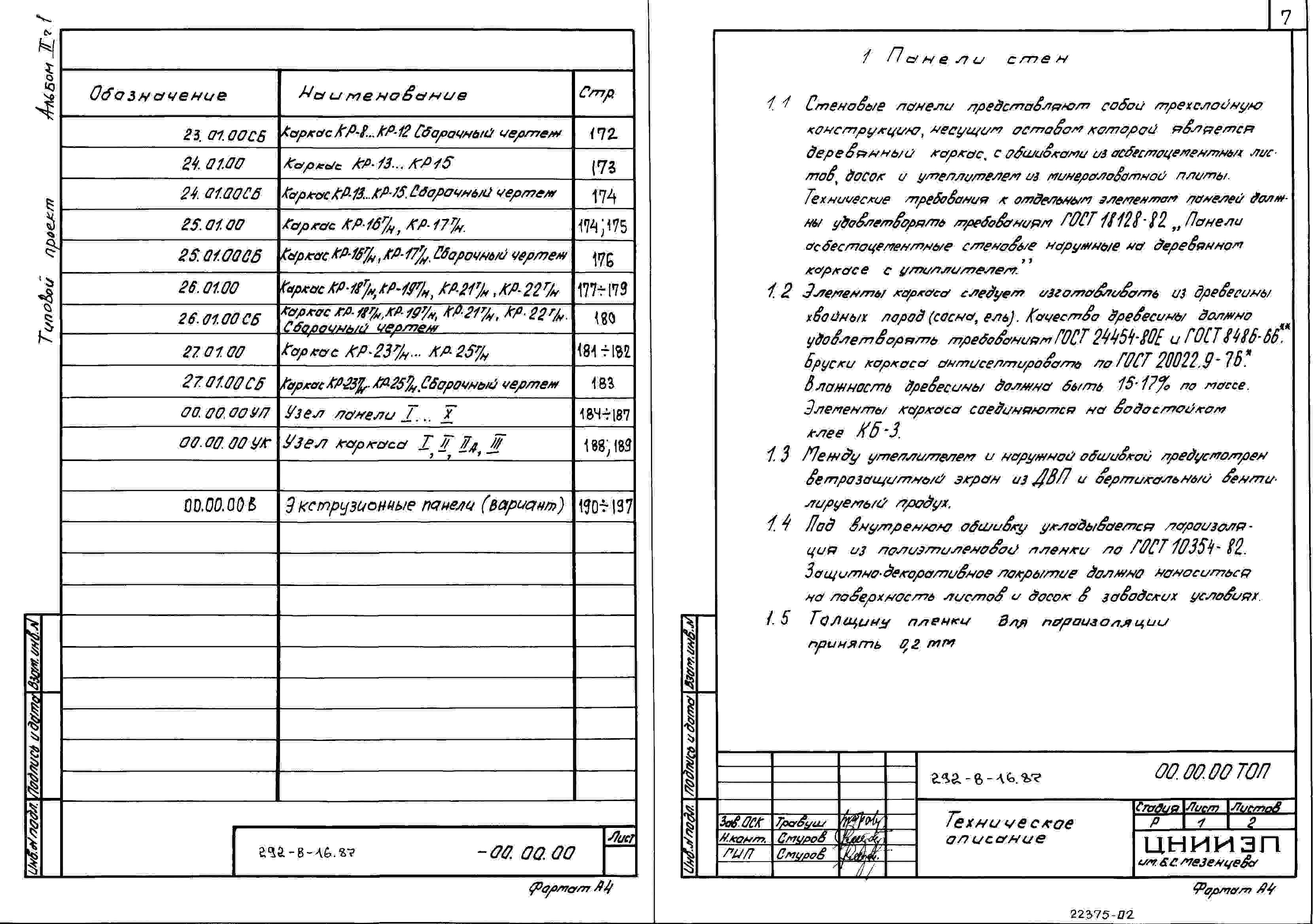

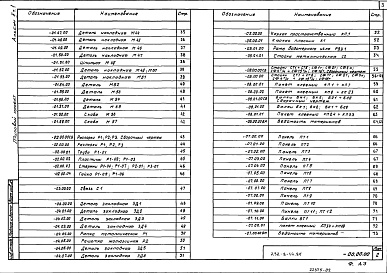

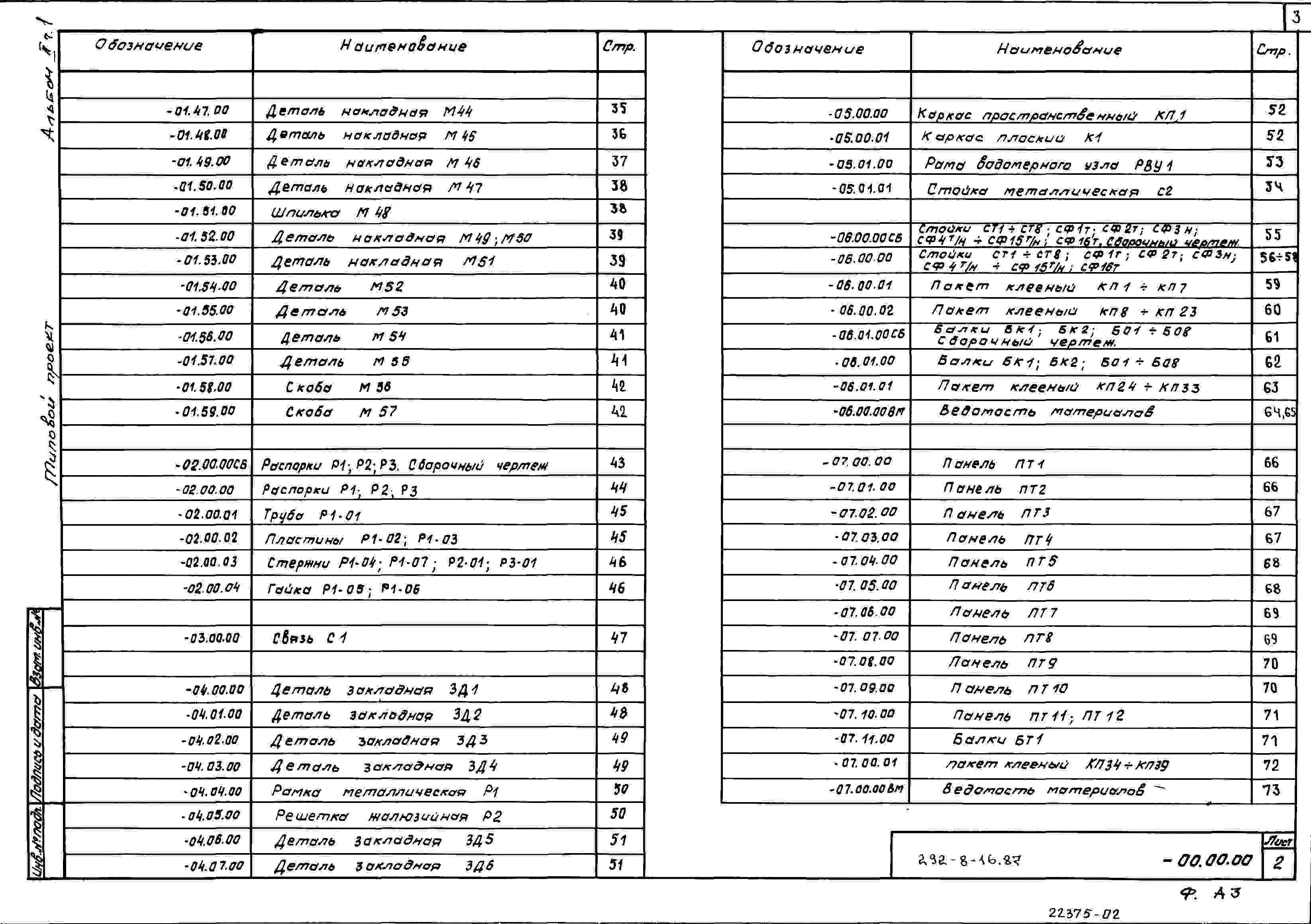

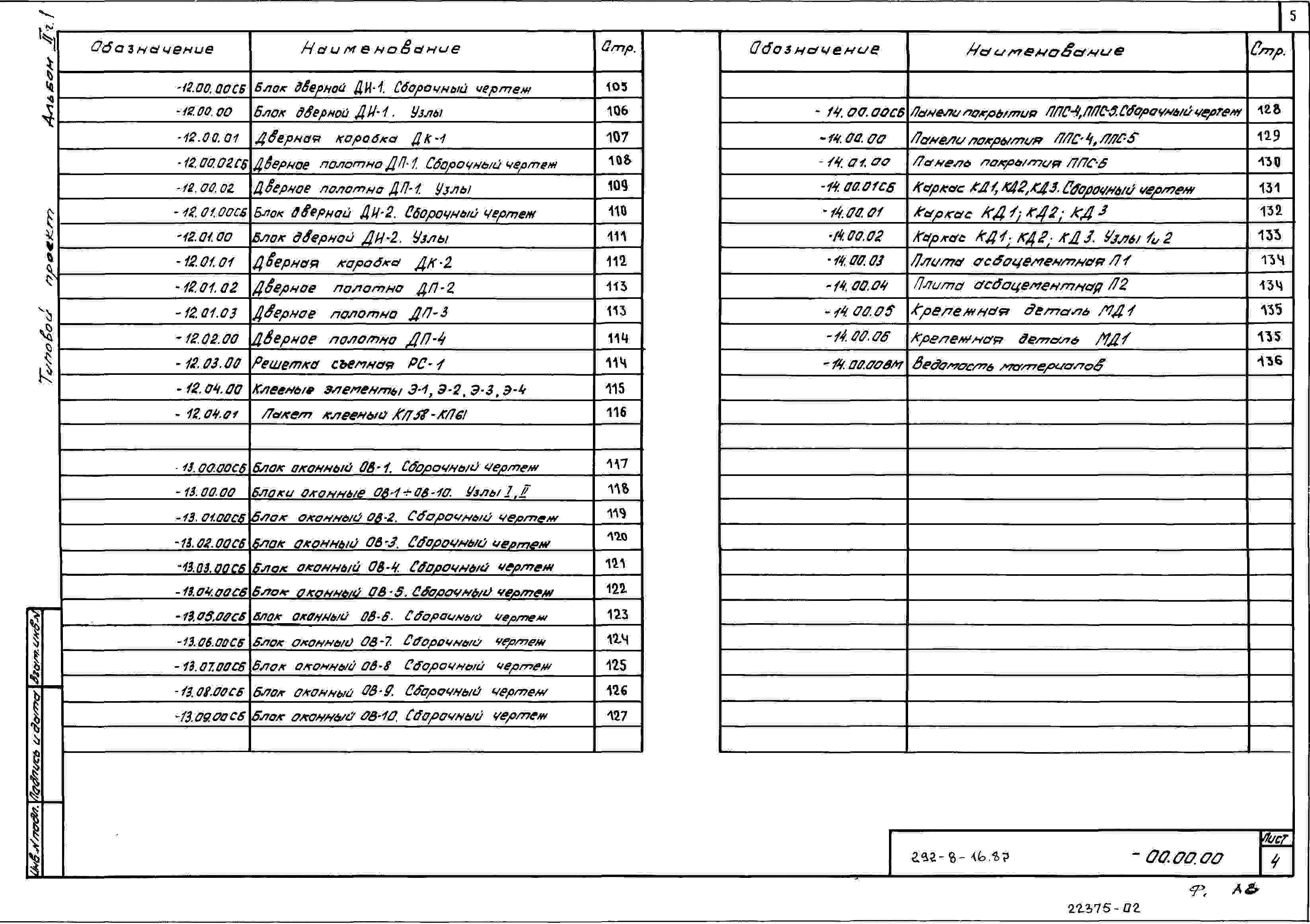

Альбом 2
Строительные изделия. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
6 картинка альбома:     Alt для картинки:
Альбом 2
Строительные изделия. Часть 2
Новое название альбома:

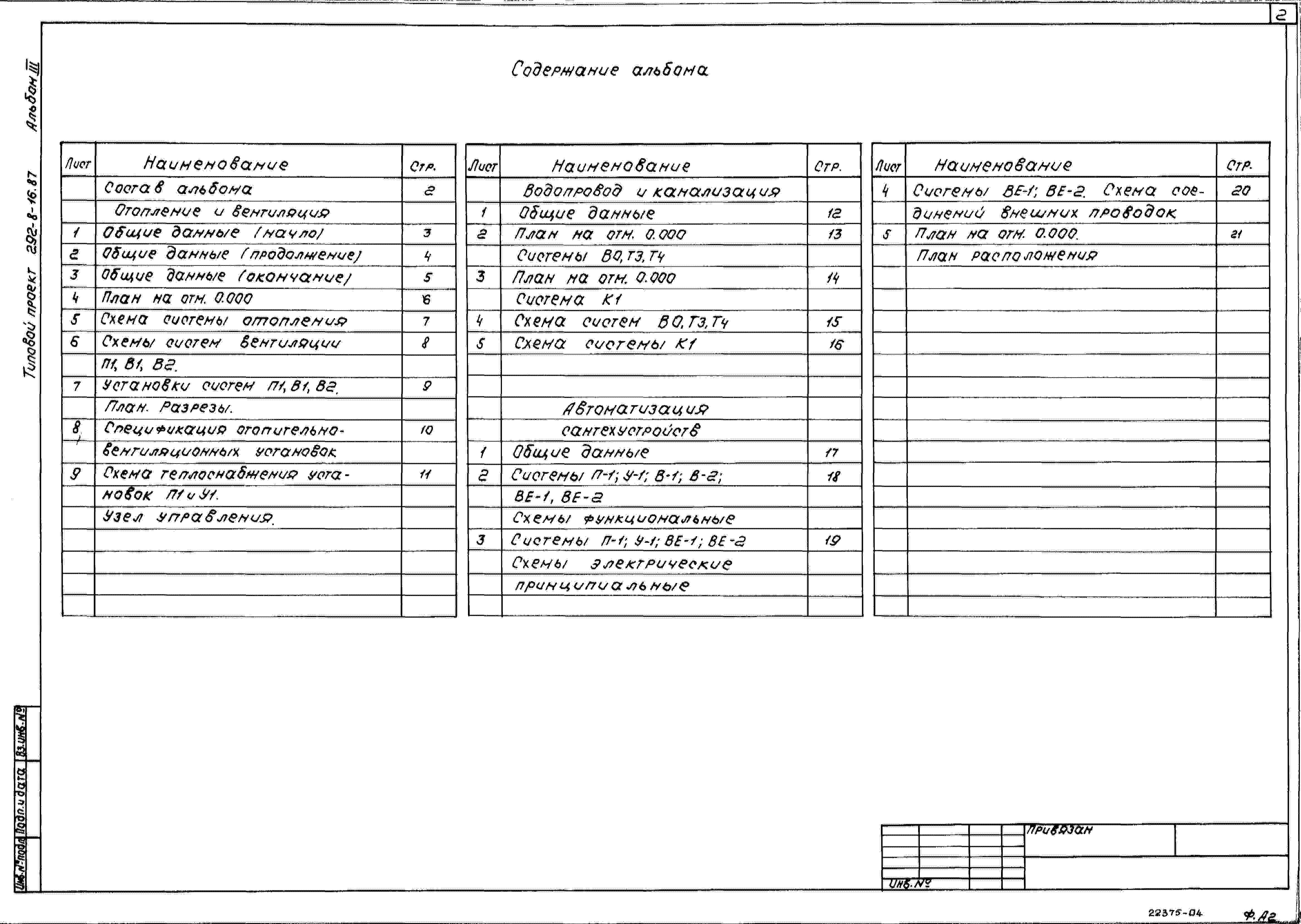

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

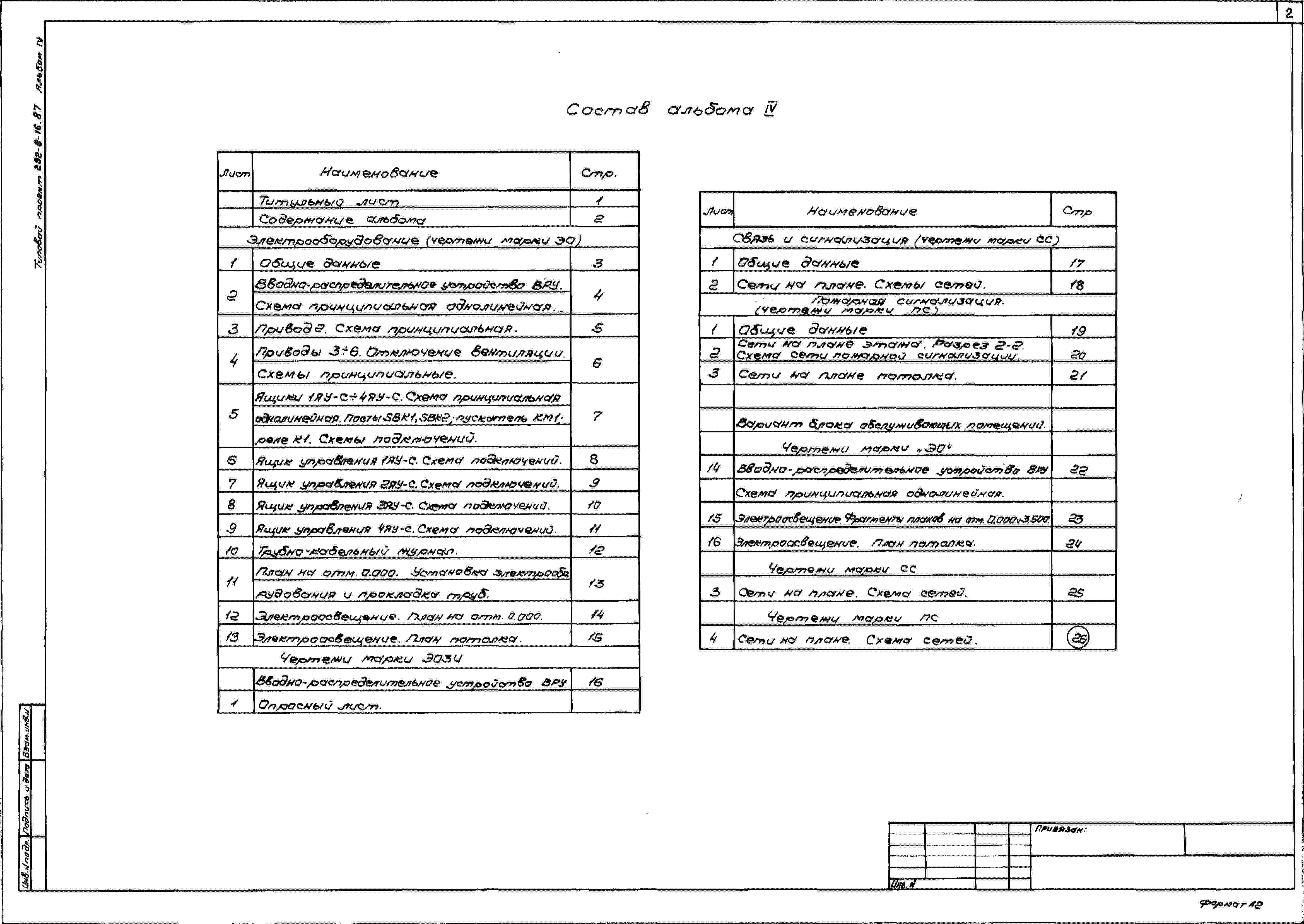

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Спецификации оборудования
Новое название альбома:
Альбом 6
Сметы. Часть 1
Новое название альбома:
Альбом 6
Сметы. Часть 2
Новое название альбома:

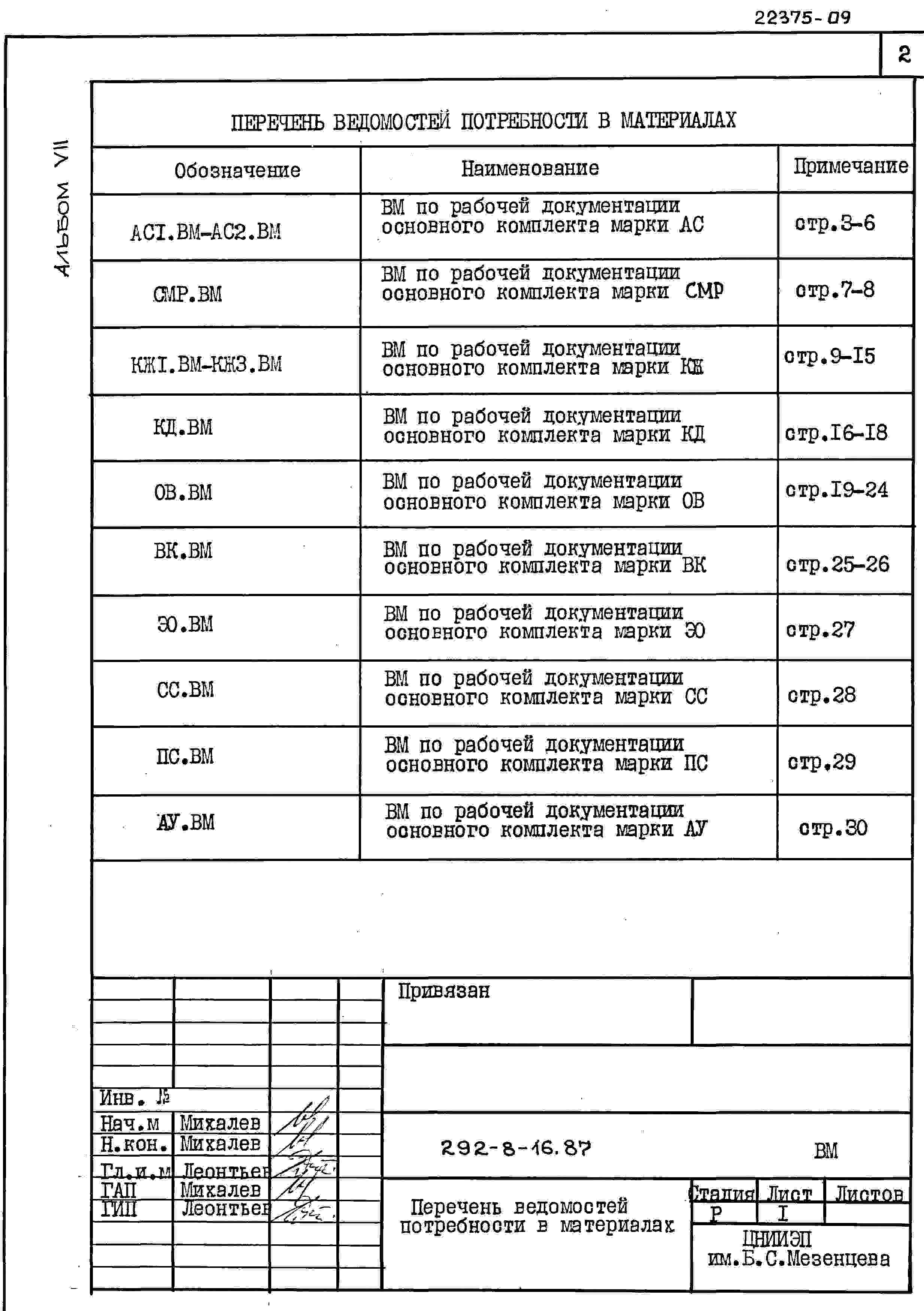

Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

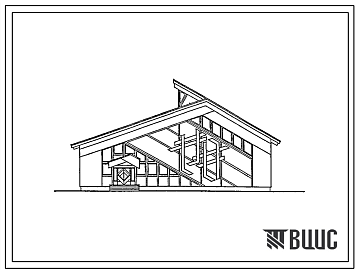

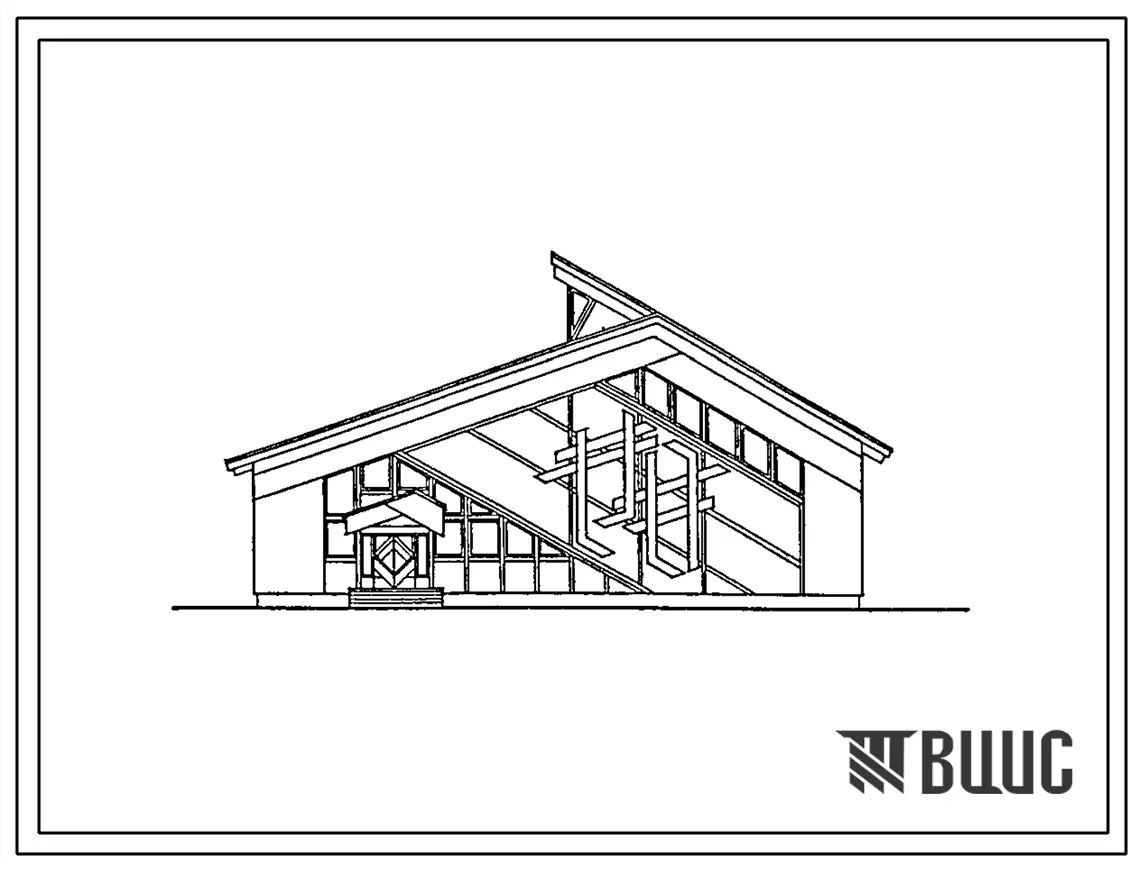

Спортивно-оздоровительный корпус в деревоклееных конструкциях с залом 36х18 м с вариантом применения экструзионных панелей комплектной поставки.

Строительные конструкции и изделия.

Фундаменты – сборные железобетонные фундаментные блоки по ГОСТ 24022-80, индивидуальные столбчатые опоры и монолитная плита из бетона классов В15.

Каркас – 3-х шарнирные гнутоклееные клеедеревянные рамы раскрепленные металлическими крестовым связями.

Каркас наружных стен – клеедеревянные стойки, балки, обвязки. Все клееные элементы индивидуального изготовления.

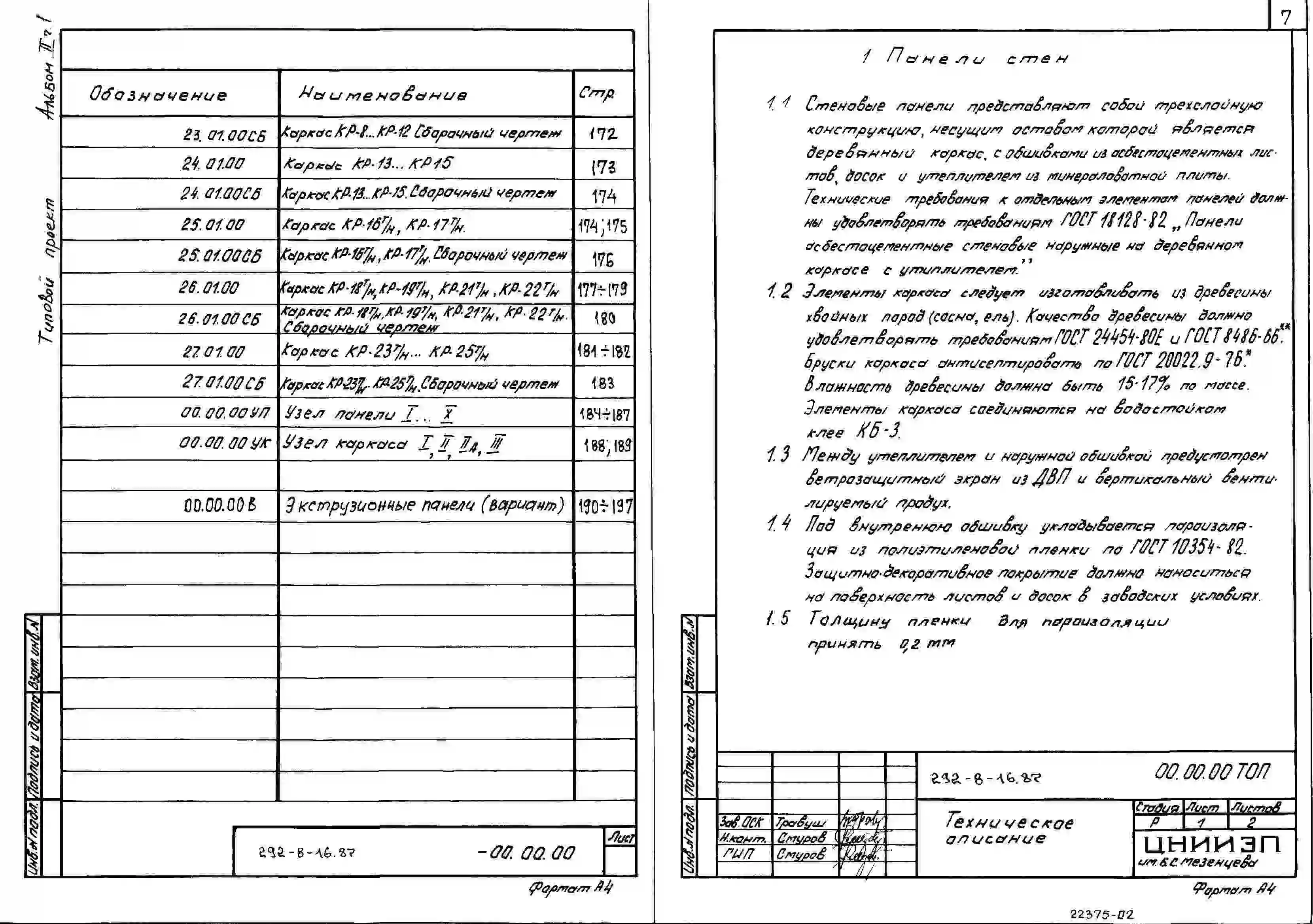

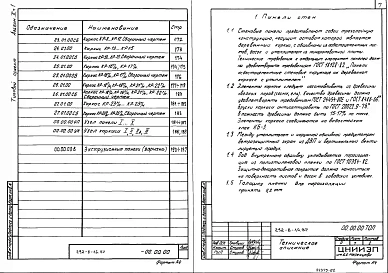

Стены – наружные – панели вентилируемые с деревянным каркасом, утеплителем из минераловатных плит марки П125 и обшивкой из асбестоцементных листов.

Перегородки – несущие индивидуальные, состоящие из деревянного каркаса с обшивкой из плит ЦСП и асбестоцементных листов. Типоразмеров – 6.

Покрытие – панели вентилируемые с деревянным каркасом, утеплителем из минераловатных плит марки П125 и подшивкой из асбестоцементных листов.

Кровля – из асбестоцементных листов усиленного профиля по ГОСТ 8423-75.

Наружные лестницы – сборные железобетонные ступени по серии 1.255.1.1. Типоразмеров – 1.

Полы – деревоклееные щиты. Типоразмеров – 2.

Окна – по ГОСТ 11214-86. Типоразмеров – 3.

Двери – наружные – по ГОСТ 24698-81. Типоразмеров – 2.

Внутренние – индивидуальные. Типоразмеров – 5.

Наибольшая масса монтажного элемента (фундаментные блоки) – 1,4 т.

Отделка наружная – заводская отделка панелей наружных стен – цветной асбестоцемент, окраска деревянных поверхностей ПФ-115 по ГОСТ 6465-76*, лак.

Окраска внутренняя – заводская отделка стеновых панелей и панелей покрытия – окраска асбестоцементной поверхности ПФ-115 по ГОСТ 6465-76*.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой от внешних источников. Напор на вводе Н=20 м.

Канализация – хозяйственно-бытовая в наружную сеть.

Отопление – центральное водяное от внешних источников. Параметры теплоносителя. Т=95-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от городских сетей 380/220 В.

Устройства связи – телефонизация, радиофикация от городских сетей; пожарная сигнализация – от стационарной системы.

Дополнительные данные.

Расчетный показатель – 1 м2 площади зала – 648р. ед.

Сметная документация составлена в нормах и ценах 1984 г.

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Эмали ПФ-115. Технические условия (с Изменениями N 1-5)
Эмали ПФ-115. Технические условия (с Изменениями N 1-5)
