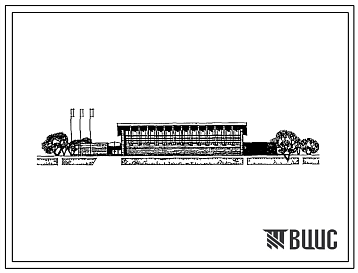

Типовой проект 294-2-68 Спортивный корпус с залом 42х24м. Здание одноэтажное. Покрытия игрового зала в деревоклееных конструкциях. Стены из кирпича. Объем 15180м3

Общие данные

Номер проекта

294-2-68

Наименование проекта

Спортивный корпус с залом 42х24м. Здание одноэтажное. Покрытия игрового зала в деревоклееных конструкциях. Стены из кирпича. Объем 15180м3

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

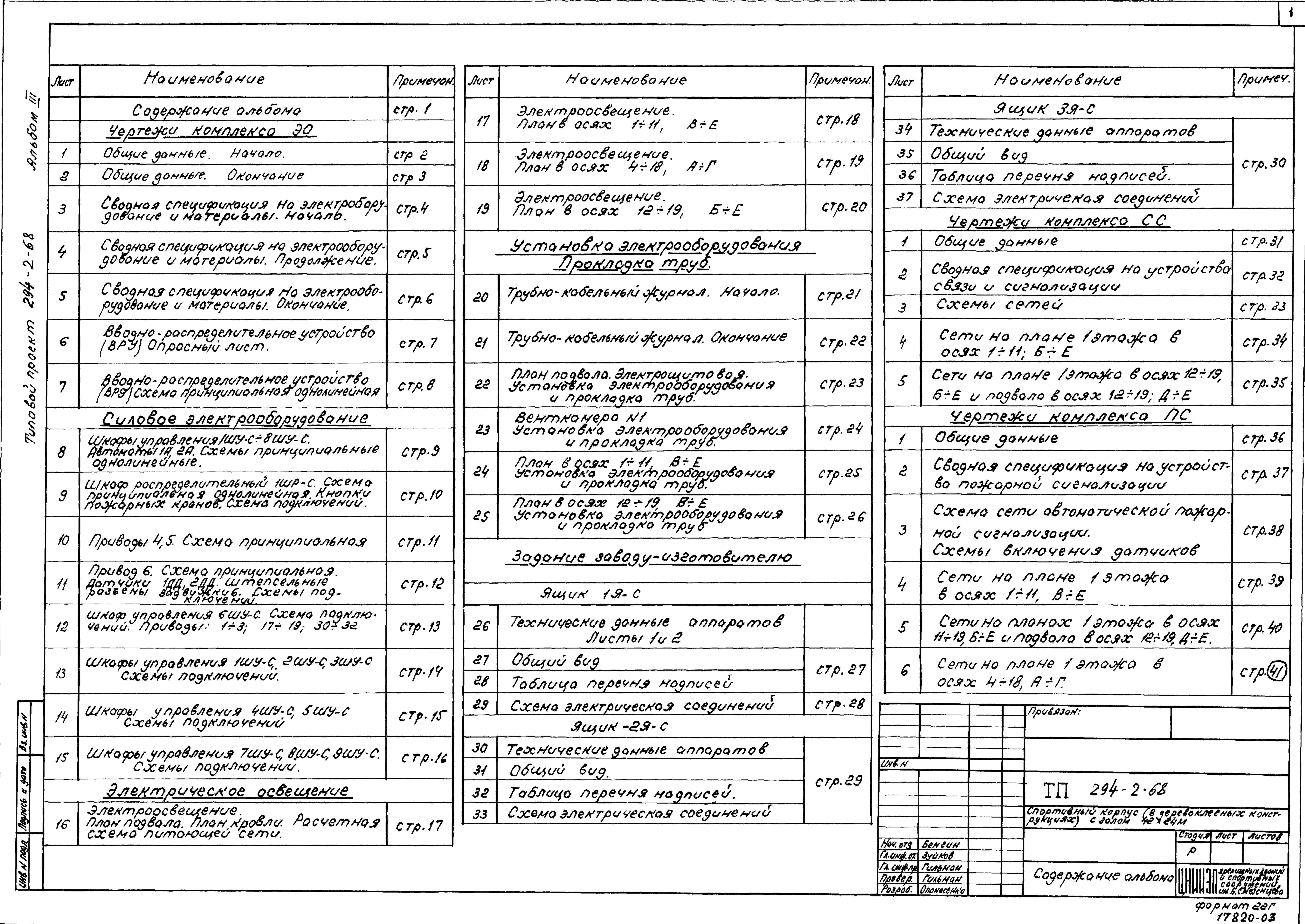

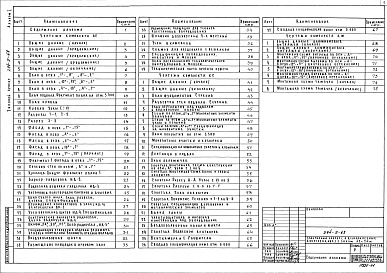

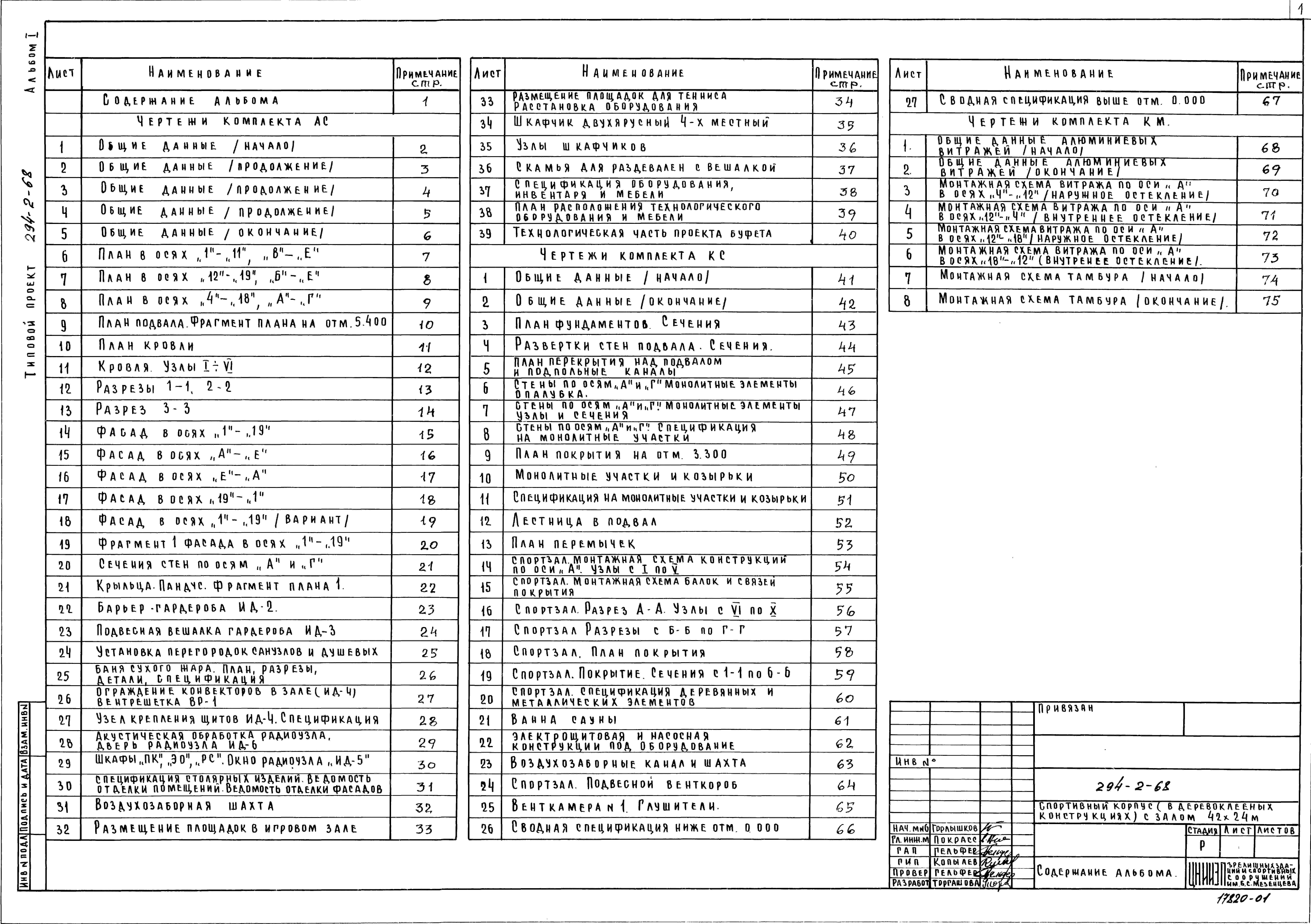

Состав проекта
Номер альбома
Наименование
Состав альбома

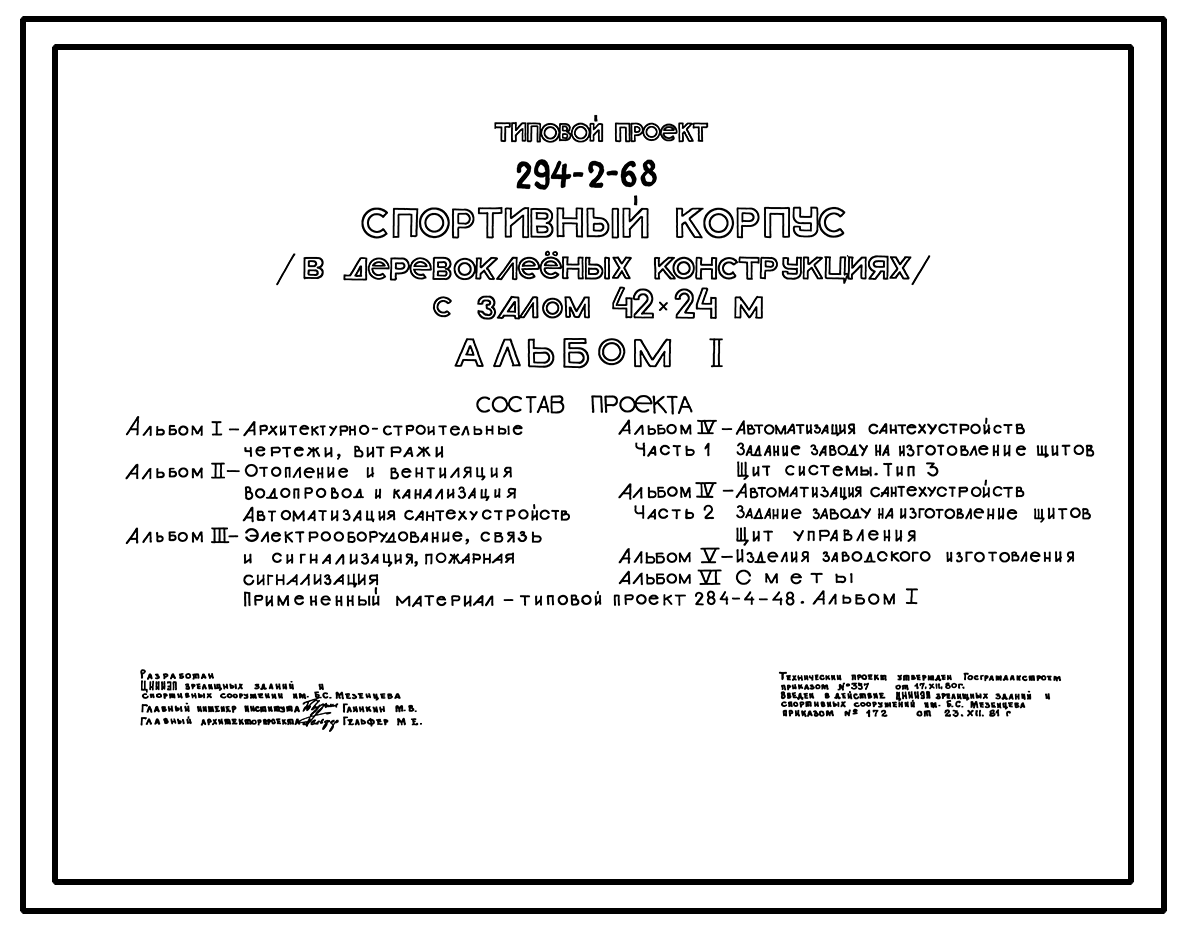

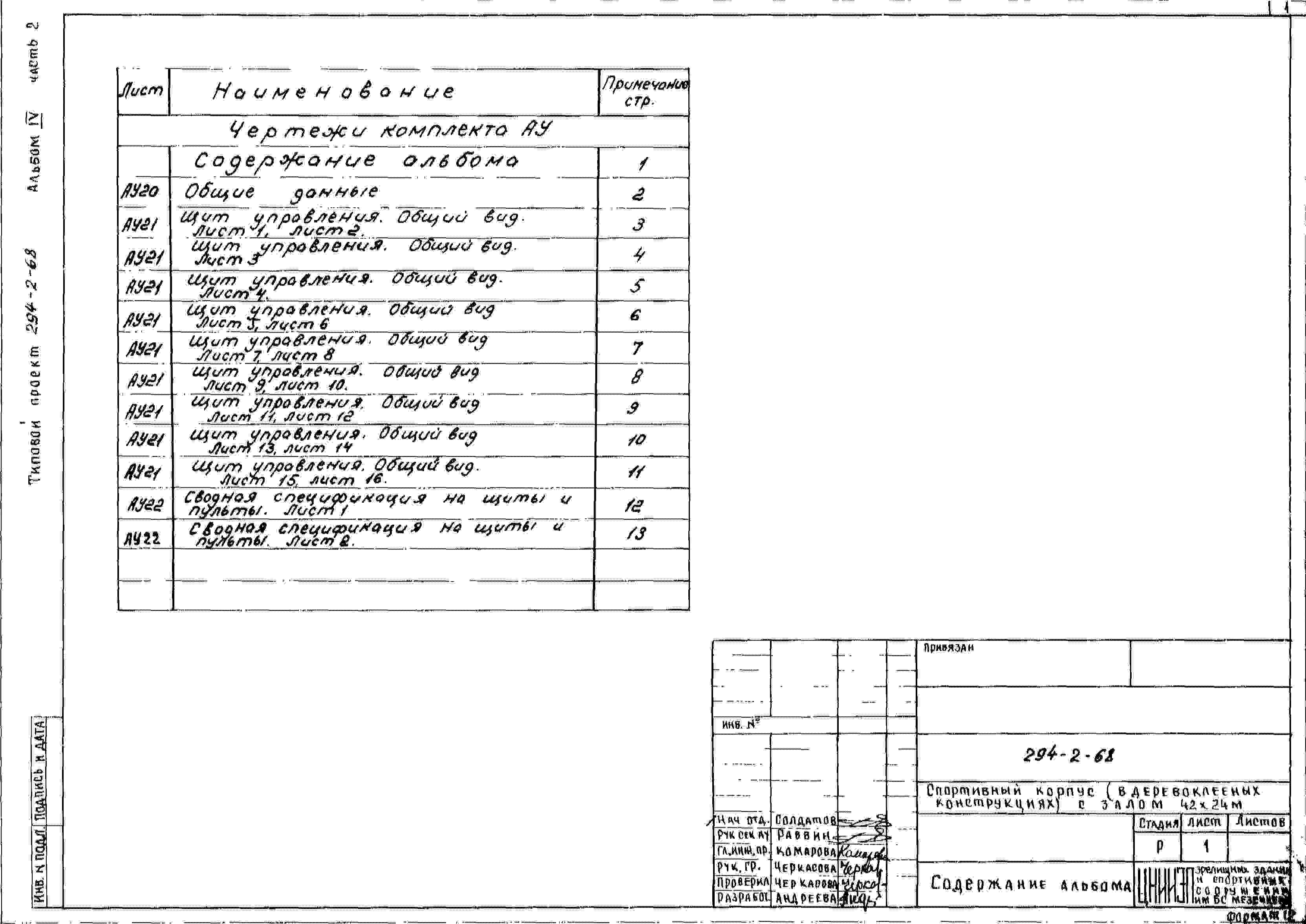

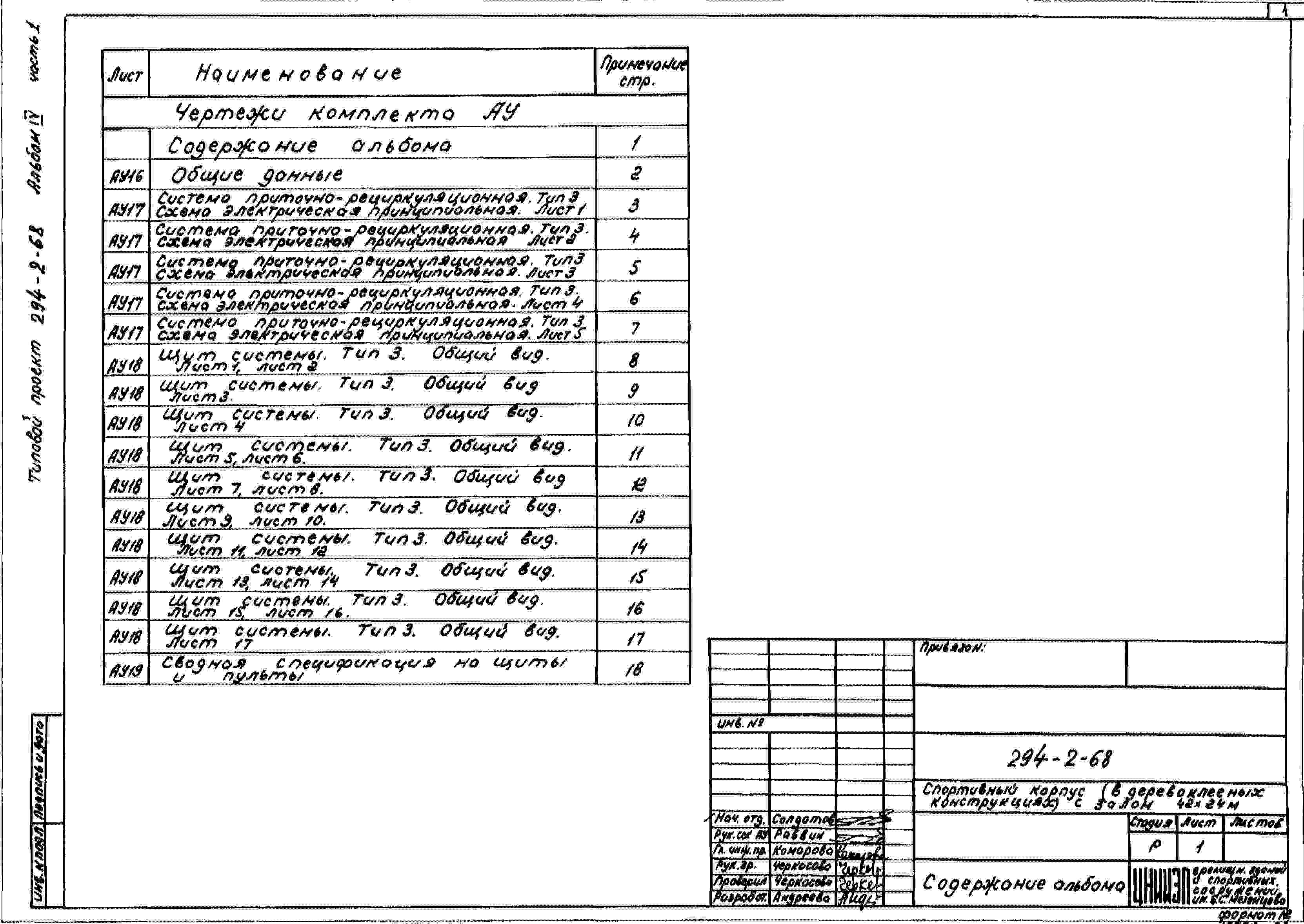

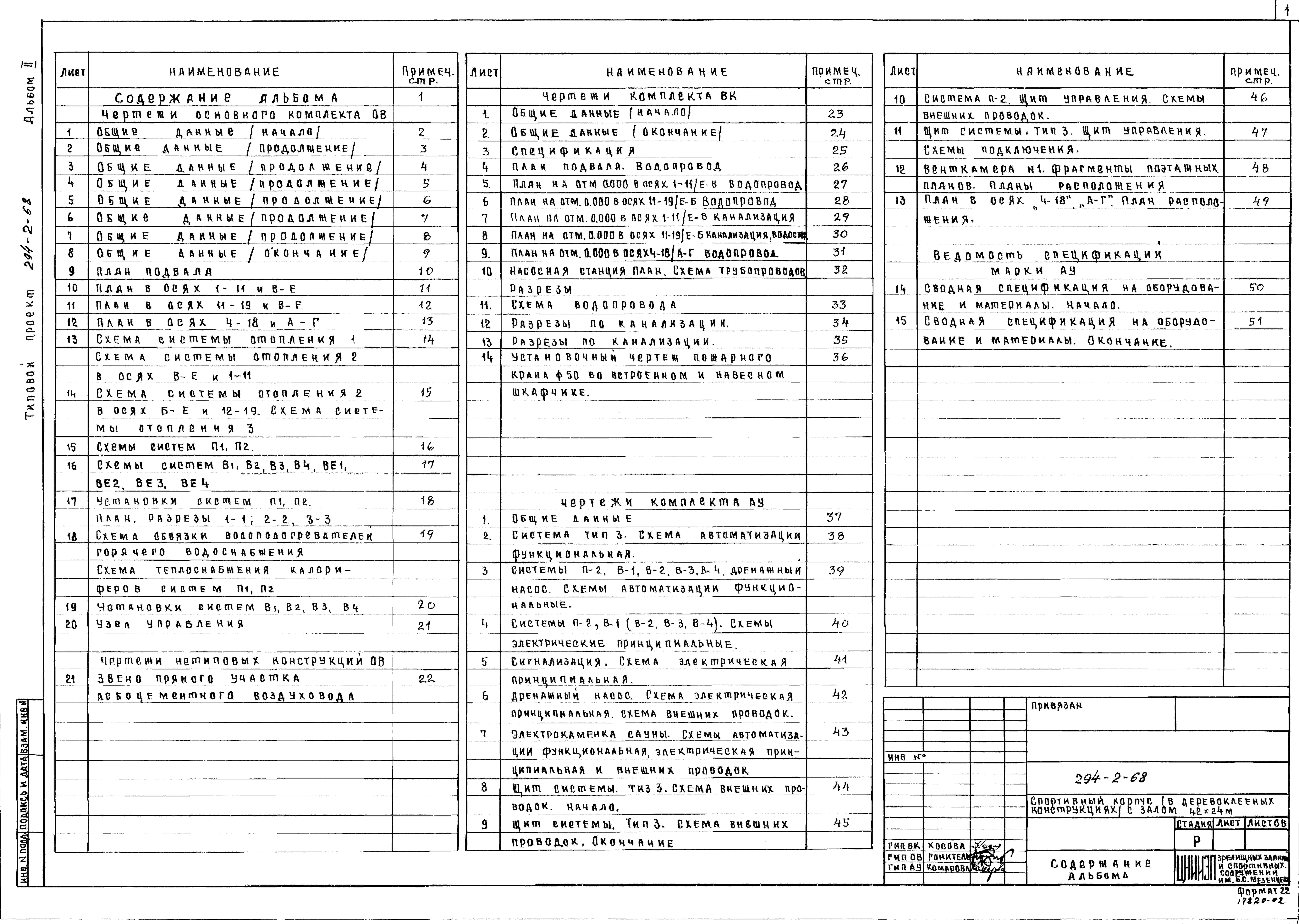

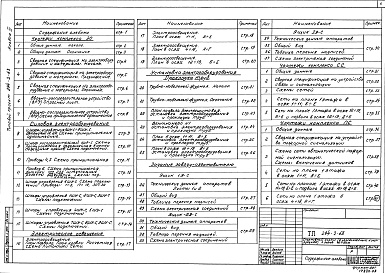

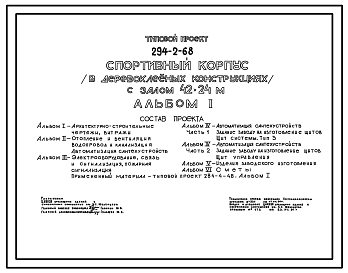

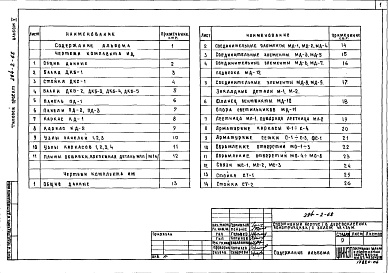

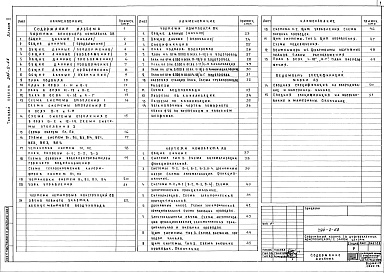

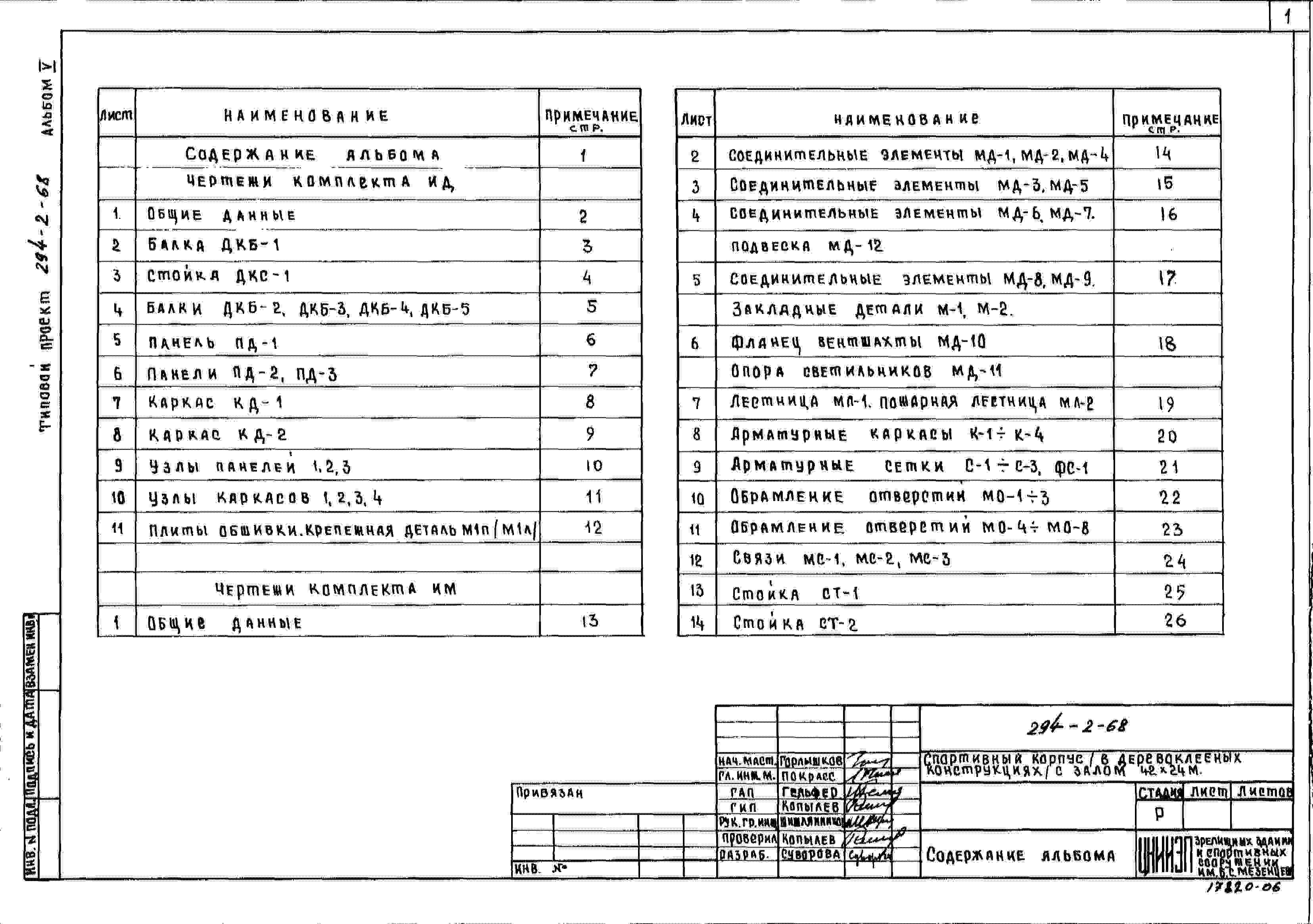

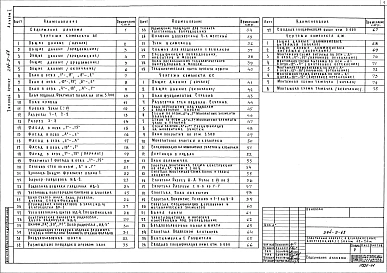

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

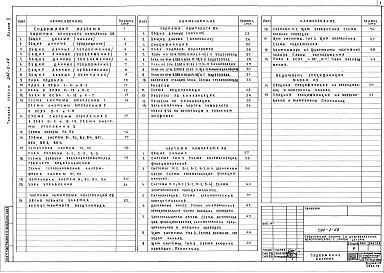

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

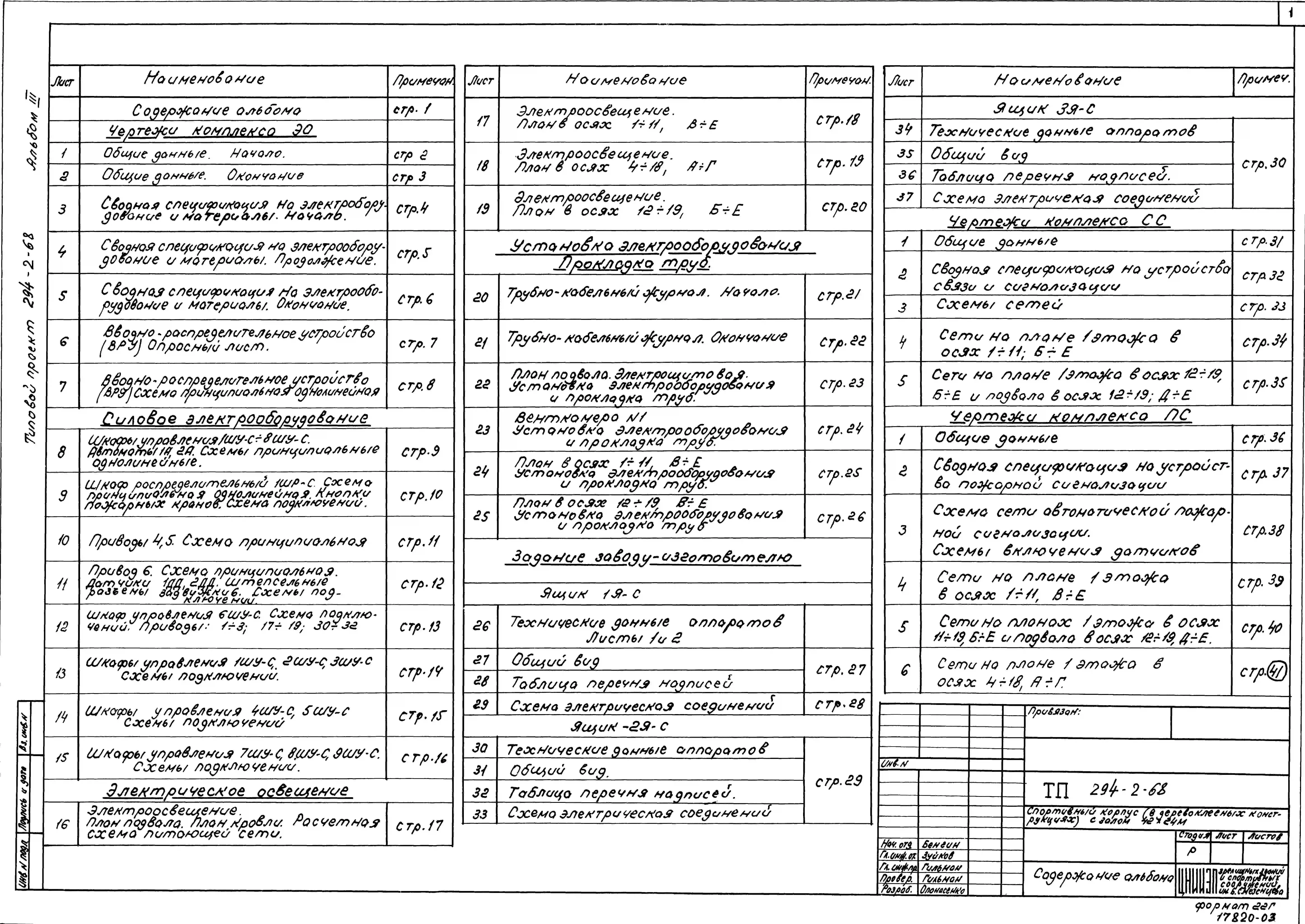

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

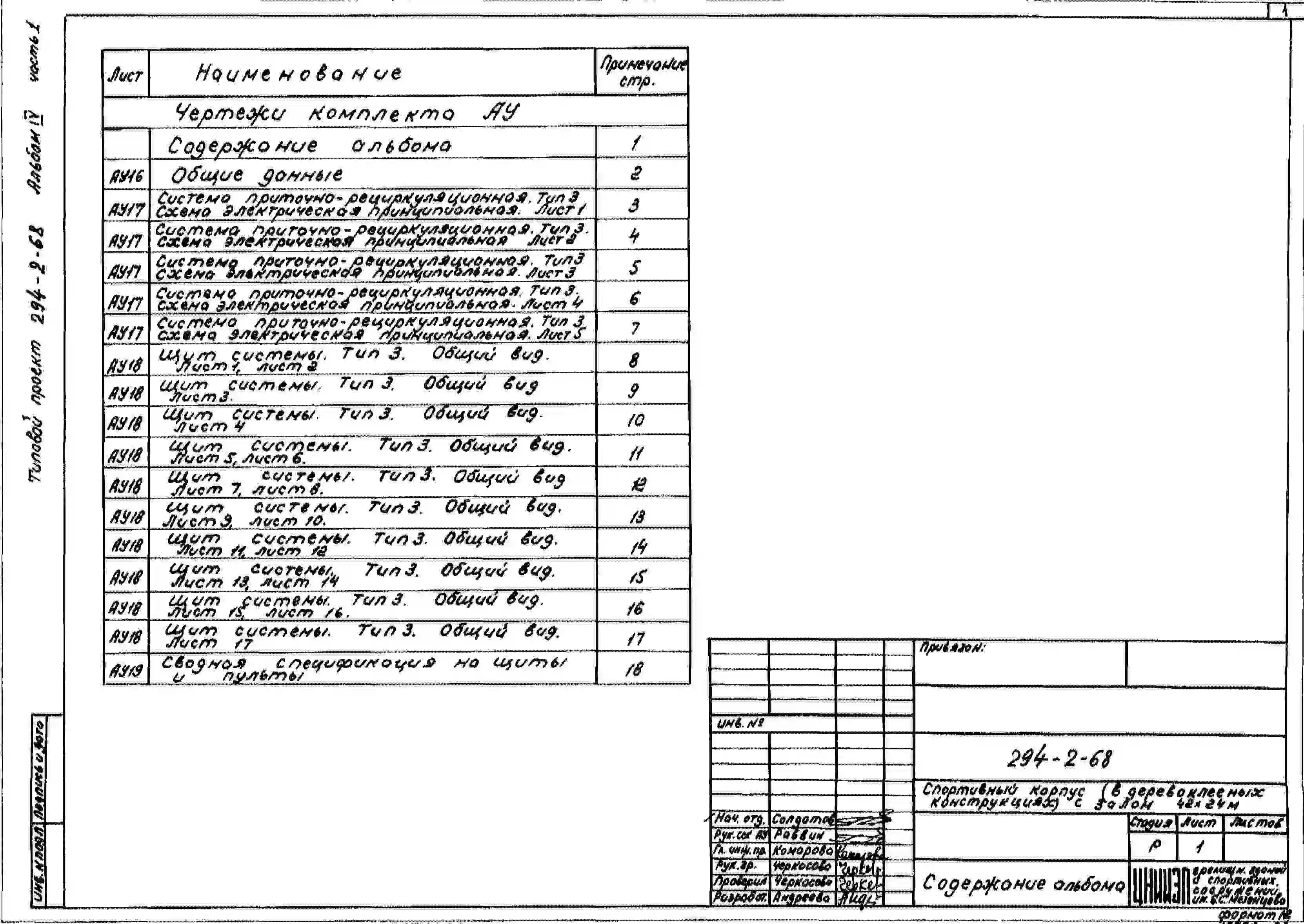

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

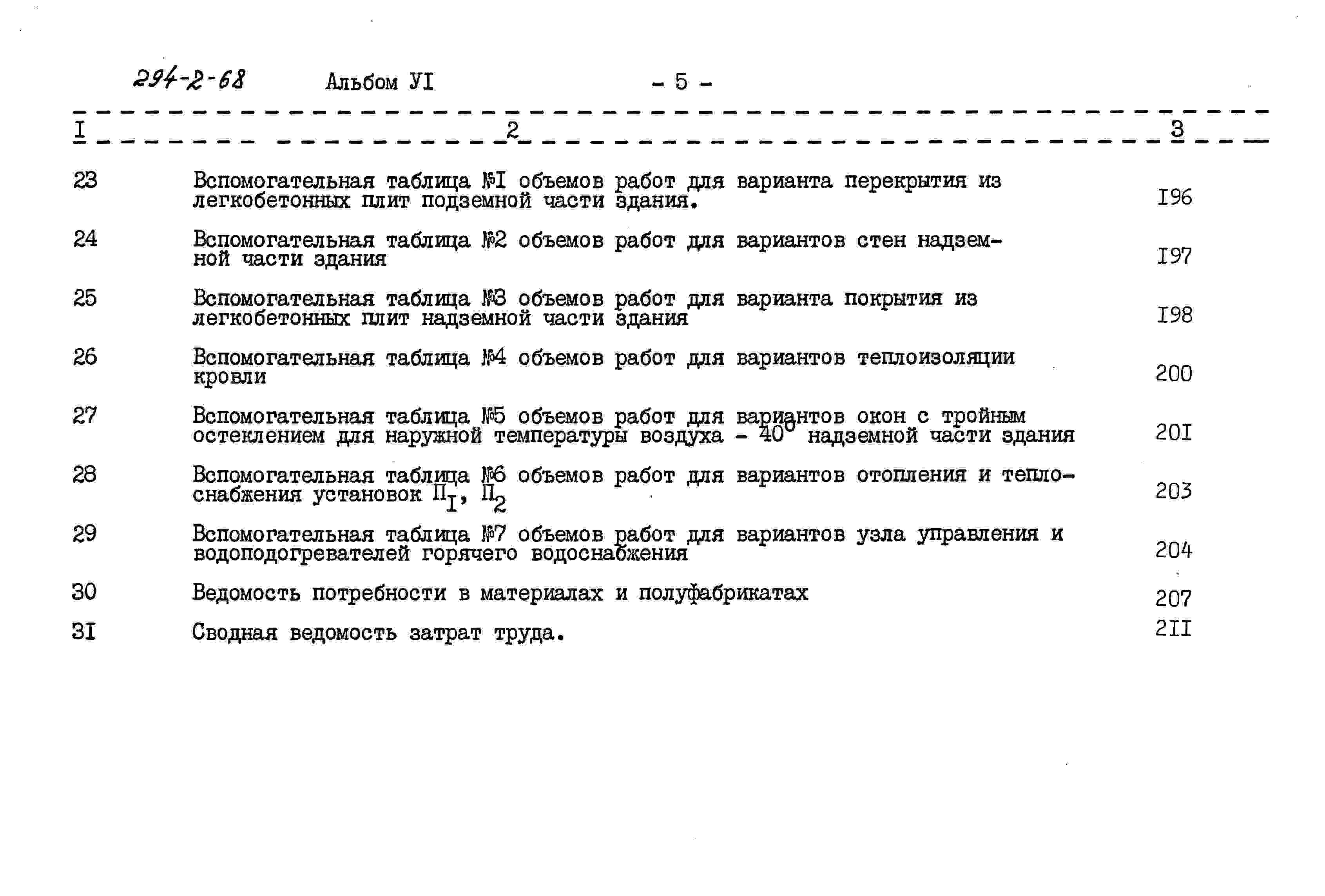

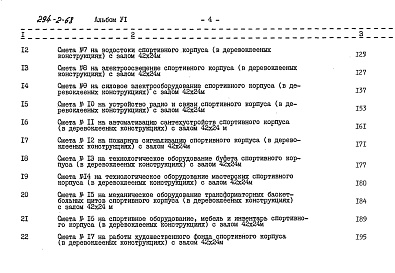

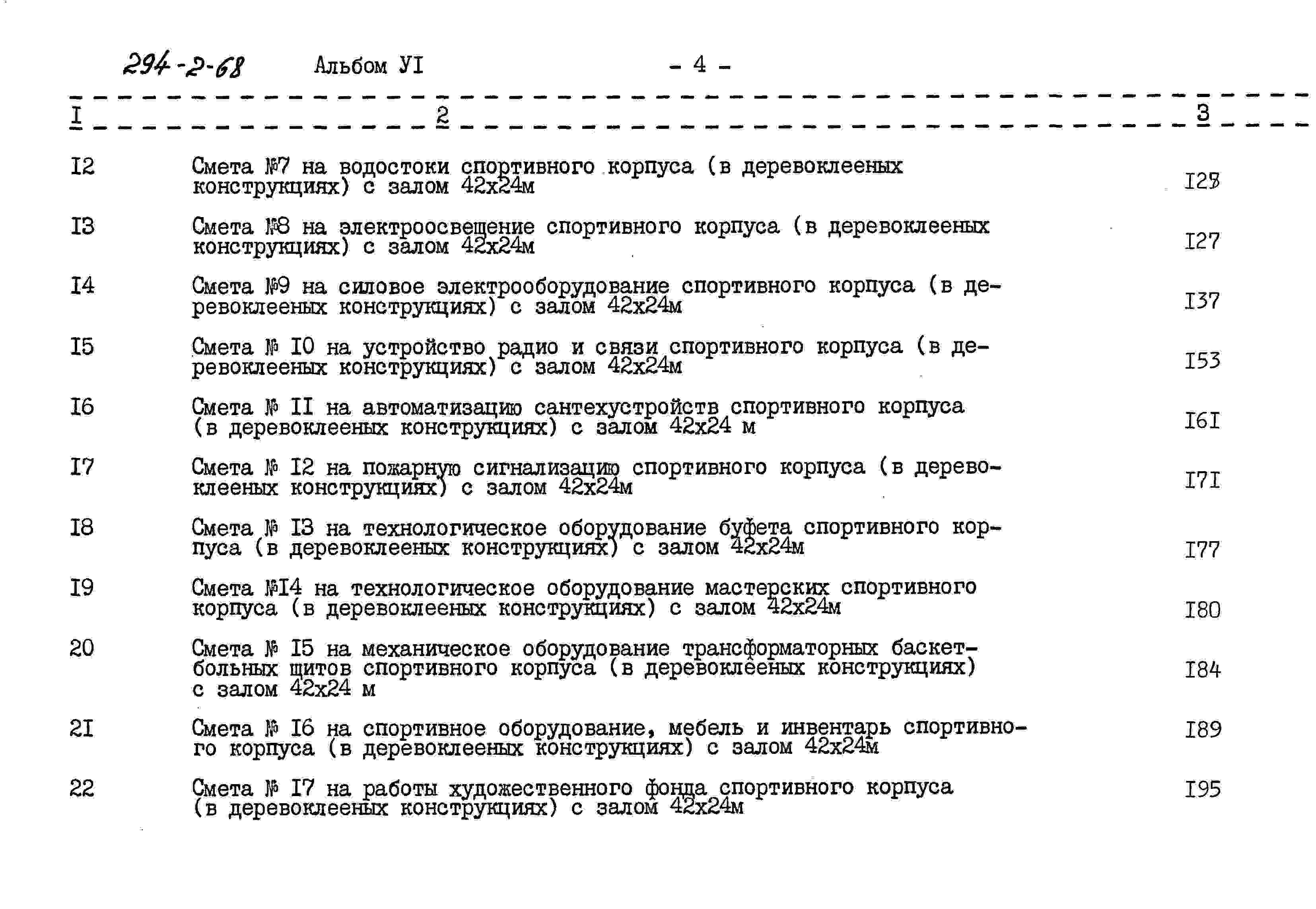

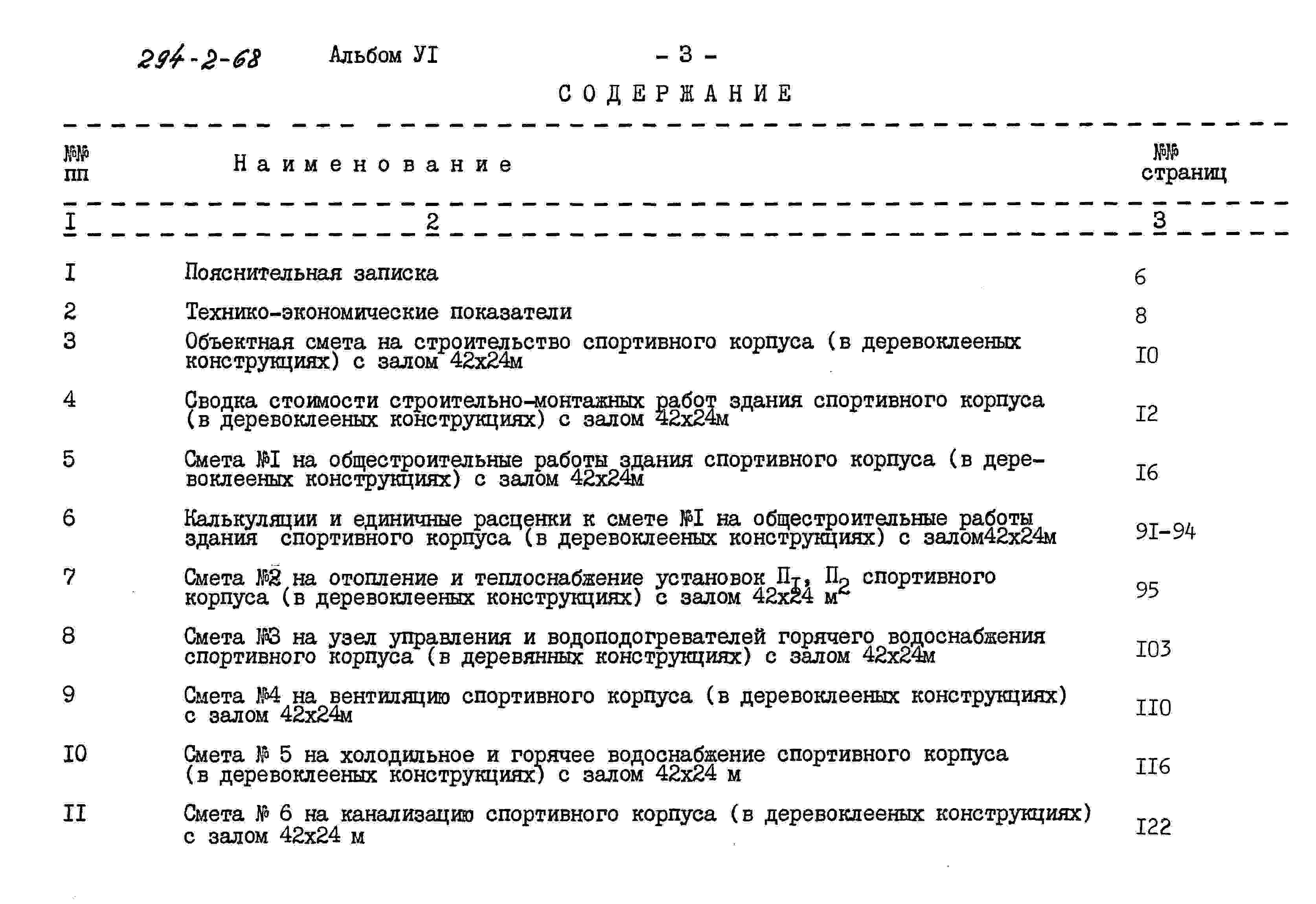

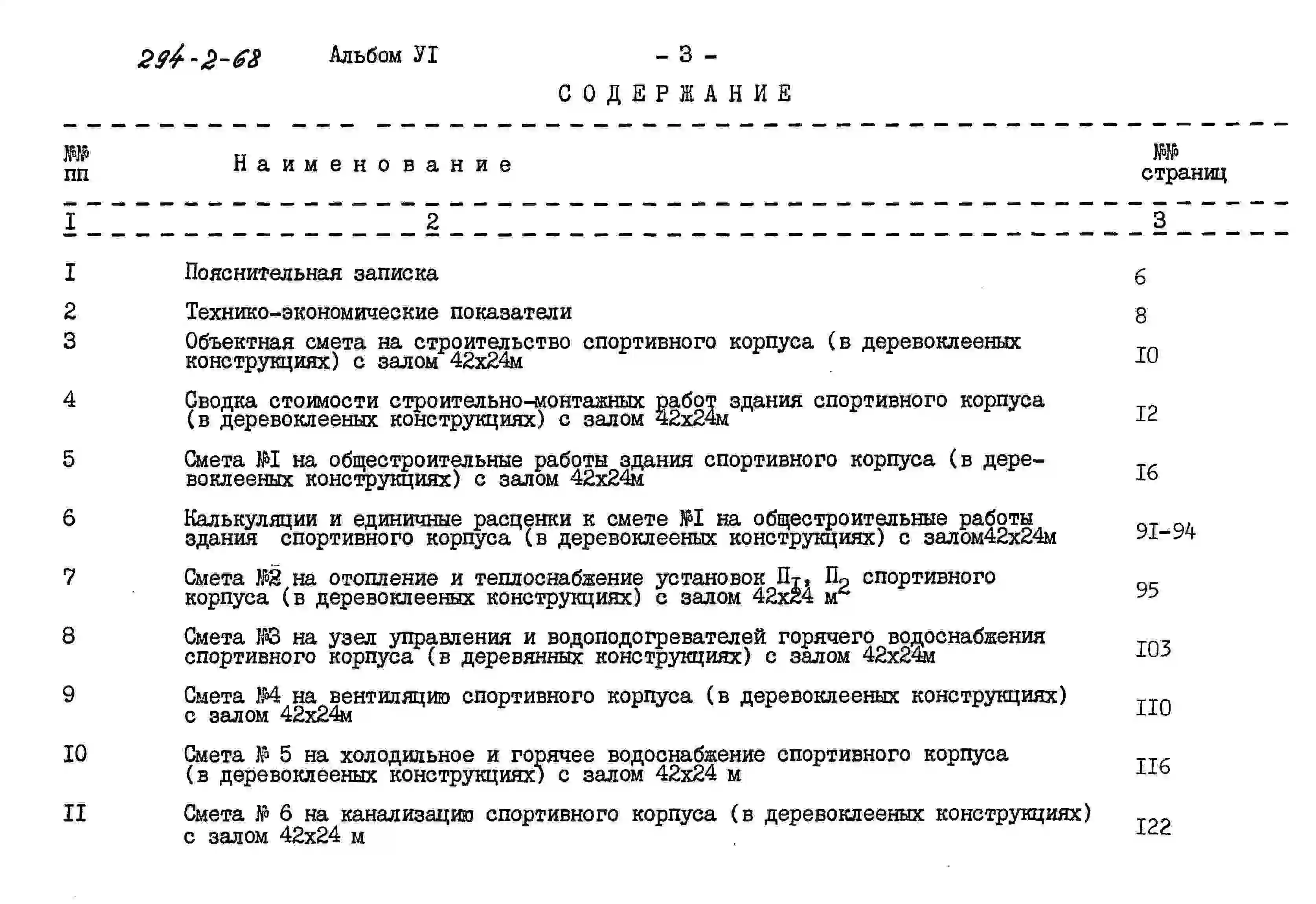

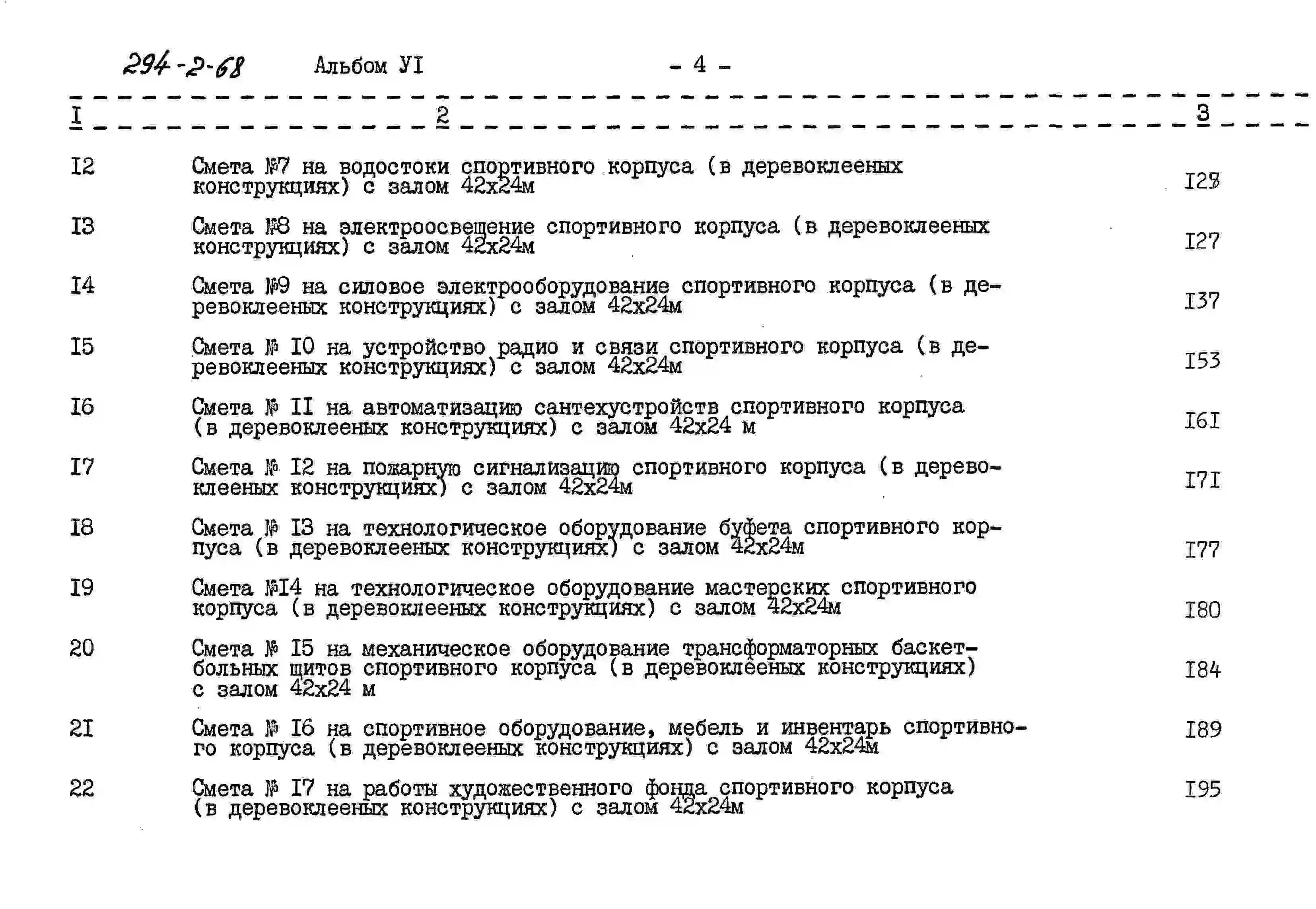

Альбом 6
Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Спортивный корпус (в деревоклееных конструкциях) с залом 42х24 м.

Строительные конструкции и изделия.

Фундаменты – монолитные железобетонные и сборные железобетонные по серии 1.112-5, вып.2, типоразмеров – 2.

Колонны – монолитные железобетонные.

Перекрытие и покрытие – сборные железобетонные плиты по серии ИИ-04-4, вып.17, типоразмеров – 5, 1.141-1, вып.10. типоразмеров – 2 и деревянные панели индивидуального изготовления.

Стены – кирпичные.

Перегородки – кирпичные.

Балки покрытия – клеедеревянные индивидуального изготовления.

Кровля – рулонная плоская их 4-х слоев биостойкого рубероида с защитным слоем из гравия и из 2-х слоев биостойкого рубероида с защитным слоем из фольгоизола.

Лестницы – сборные железобетонные ступени по серии 1.155-1, вып.1, типоразмеров – 2.

Полы – линолеум, керамическая плитка, паркет, мозаичные, бруски бетонные, дощатые по серии 2.244-1, вып.4.

Окна – по ГОСТ 11214-78. Типоразмеров – 2.

Двери – по ГОСТ 6629-74. Типоразмеров – 6, по серии 1.196-11, типоразмеров – 2. Индивидуальные. Типоразмеров – 2.

Наибольшая масса монтажного элемента (балка покрытия) – 3,81 т.

Отделка наружная – облицовка лицевым керамическим кирпичом; плитка «Кабанчик», затирка, покраска.

Отделка внутренняя – лицевой кирпич, керамическая плитка, штук. Акустическая плитка, доски, затирка, покраска.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе – 12,0 м, при пожаре – 28,0 м.

Канализация – хозяйственная в городскую сеть.

Отопление – центральное, водяное от городских сетей. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Электроснабжение – от городских сетей напряжение 380/220 В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, пожарная сигнализация.

Дополнительные данные.

1. Расчетный показатель – 1 м2 площади игрового зала (площадь зала 982 м2).

2. Разработаны варианты: фасада, перекрытия из легкобетонных панелей; ограждающие конструкции для расчетных наружных температур Т=-200С и Т=-400С.
