Типовой проект 232-1-152.1п.87 Универсальный корпус для профтехучилища на 960 учащихся в конструкциях серии 1.020.1-3пв (вариант строительства на подрабатываемых территориях типовой проект 232-1-152.2в.87)

Общие данные

Номер проекта

232-1-152.1п.87

Наименование проекта

Универсальный корпус для профтехучилища на 960 учащихся в конструкциях серии 1.020.1-3пв (вариант строительства на подрабатываемых территориях типовой проект 232-1-152.2в.87)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

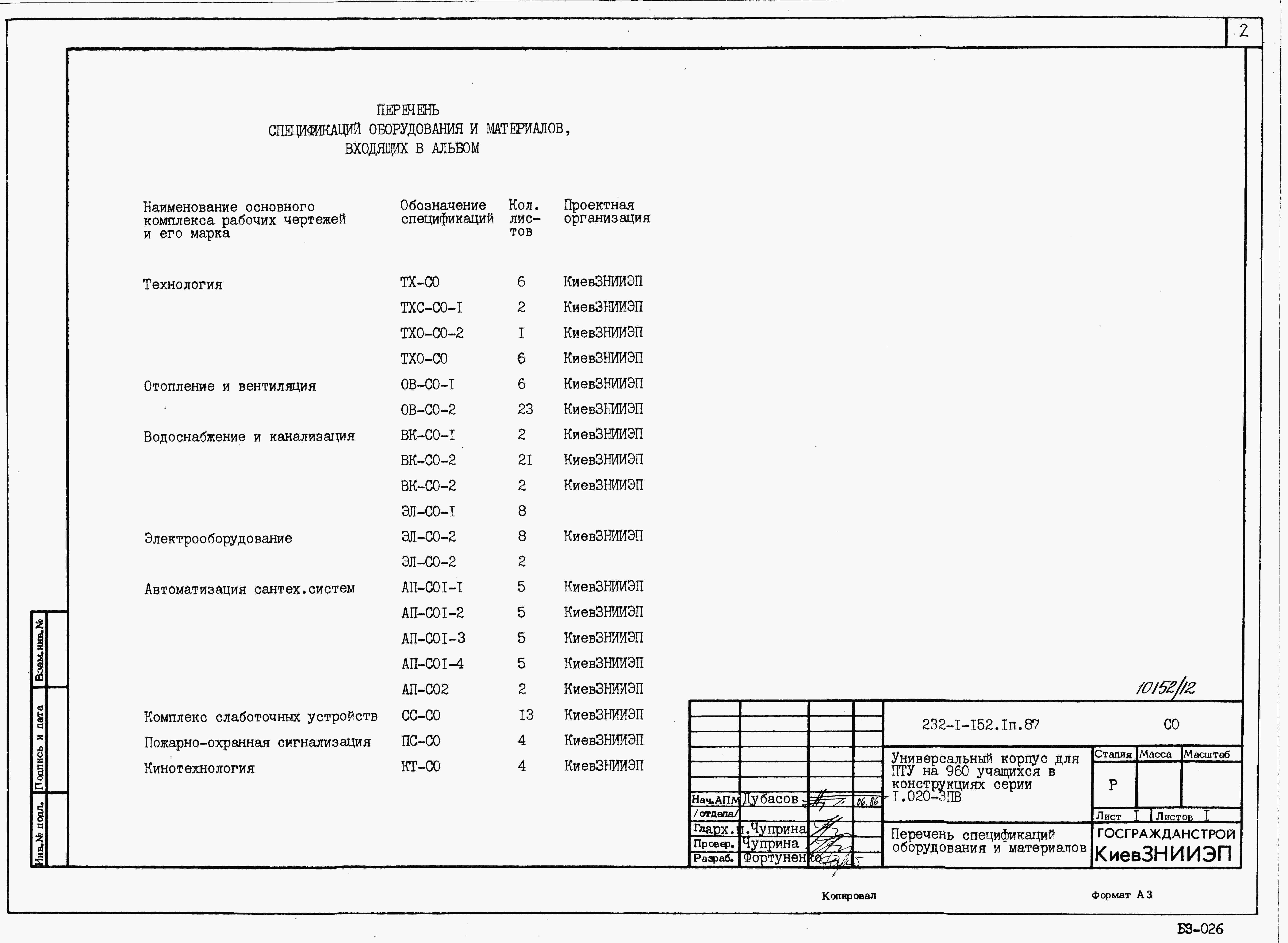

Состав проекта
Номер альбома
Наименование
Состав альбома

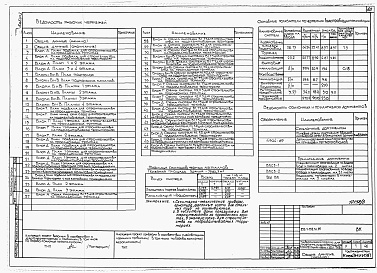

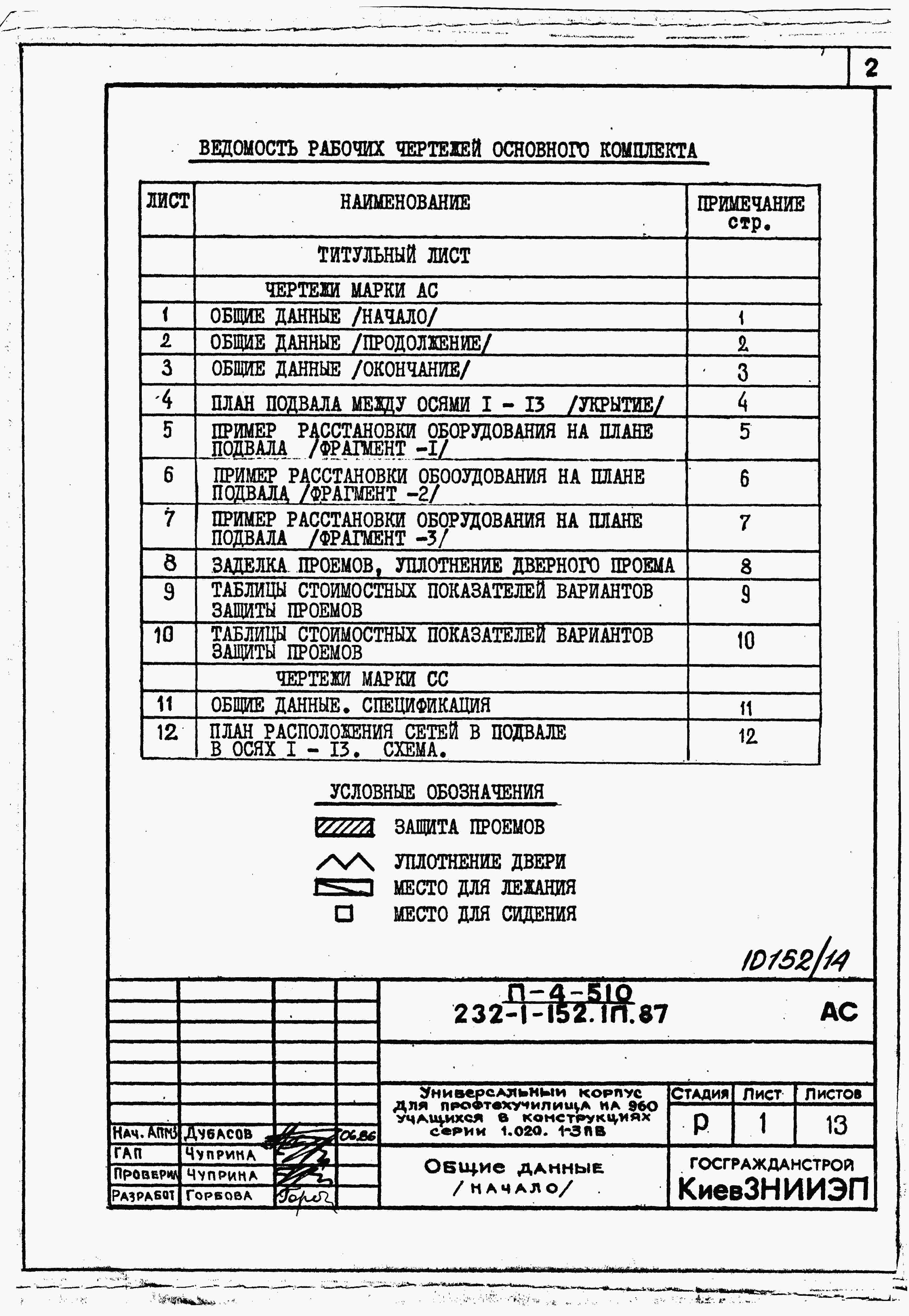

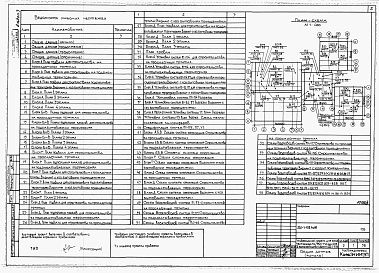

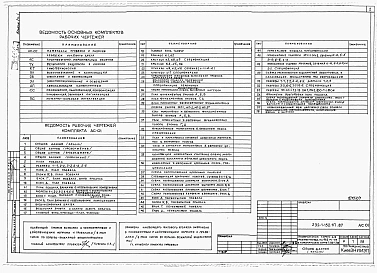

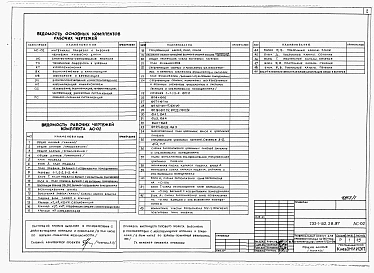

Альбом 1

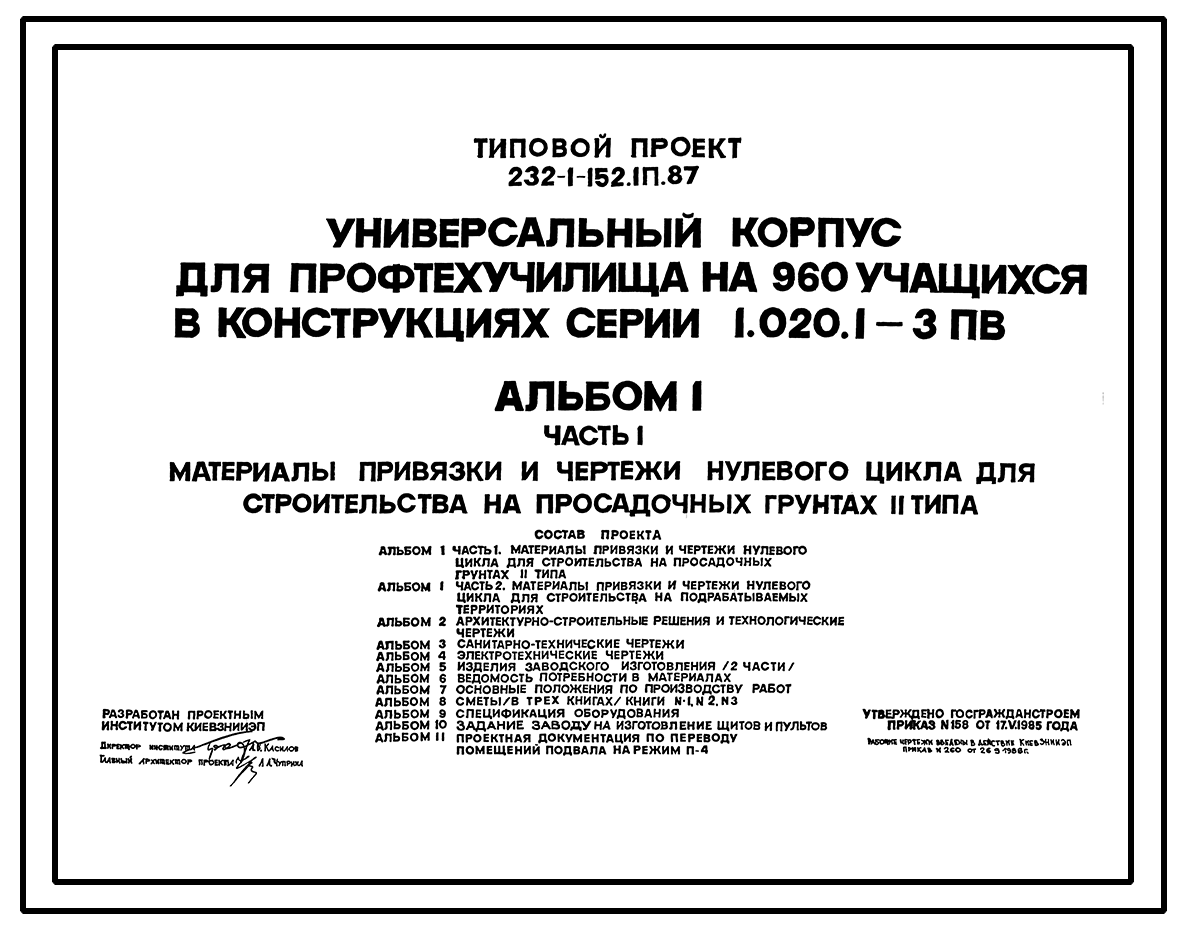

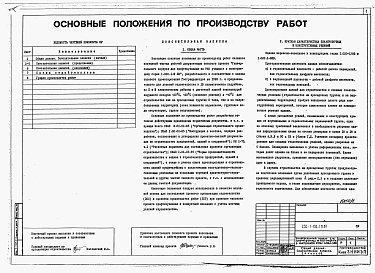

Часть 1 Материалы привязки и чертежи нулевого цикла для строительства на просадочных грунтах П типа. Часть 2 Материалы привязки и чертежи нулевого цикла для строительства на подрабатываемых территориях
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

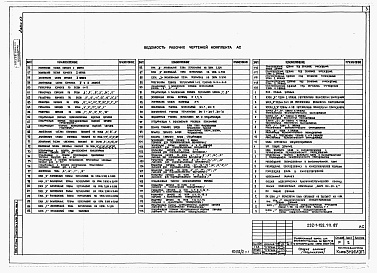

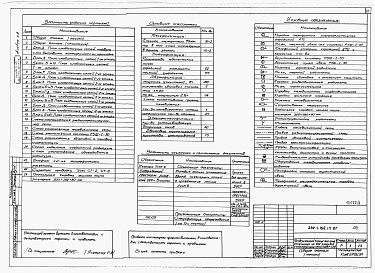

Альбом 2

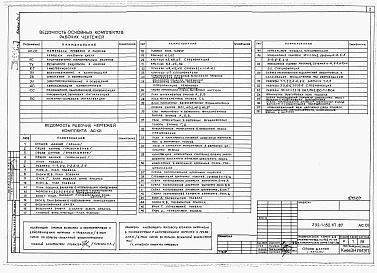

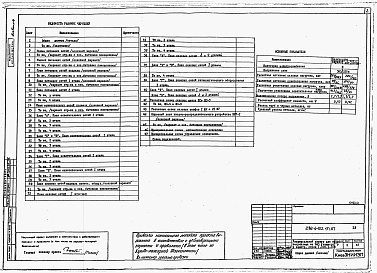

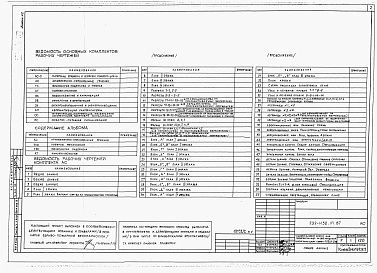

Архитектурно-строительные решения и технологические чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 3
Санитарно-технические чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

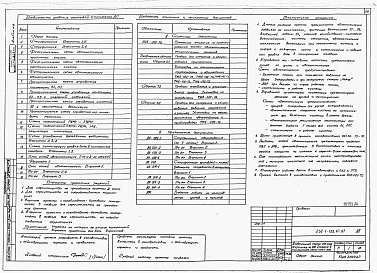

Альбом 4

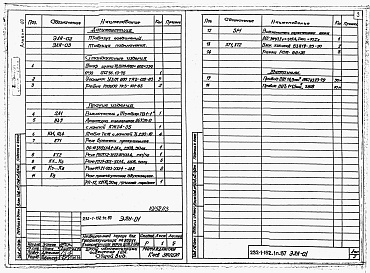

Электротехнические чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

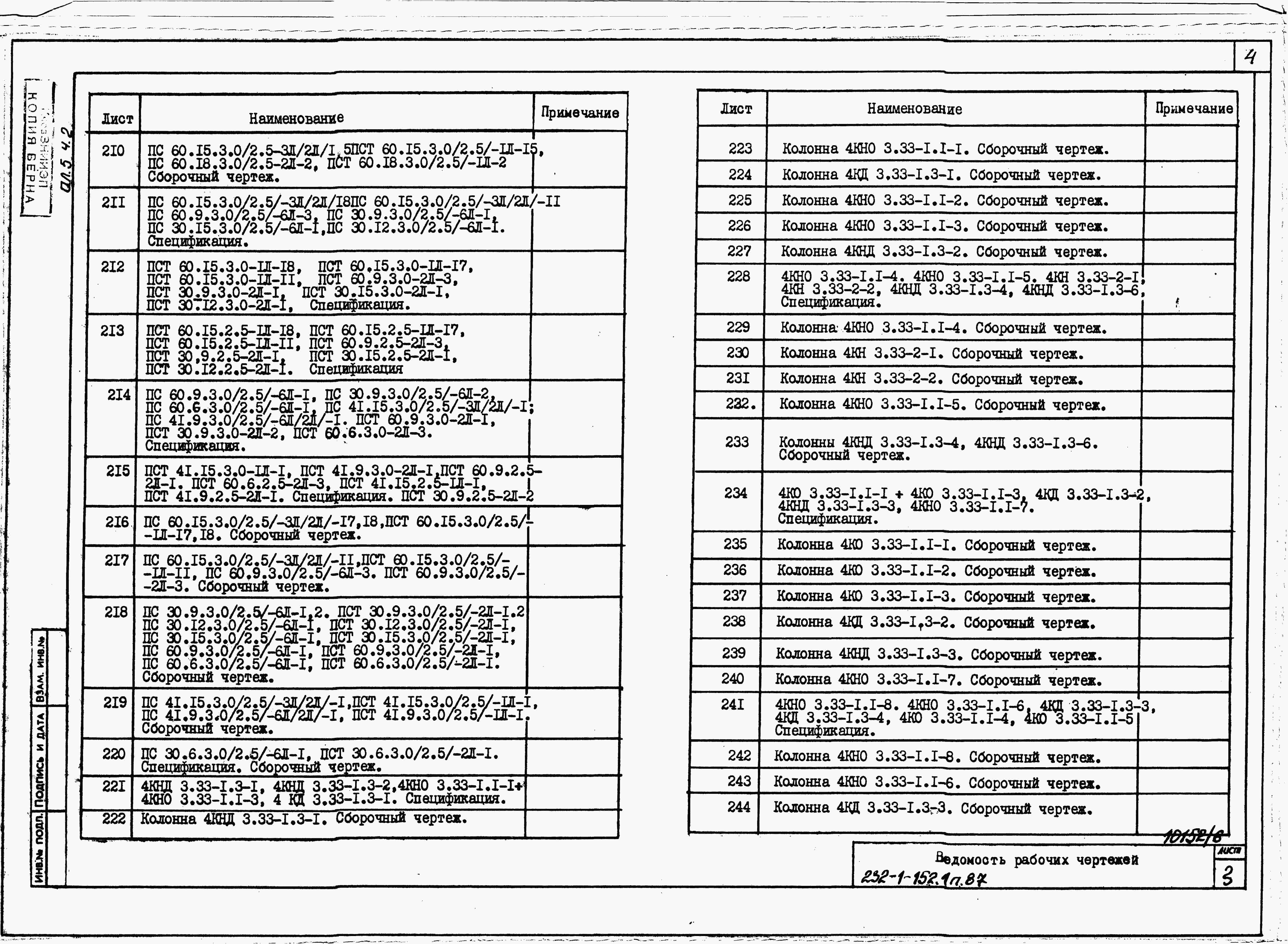

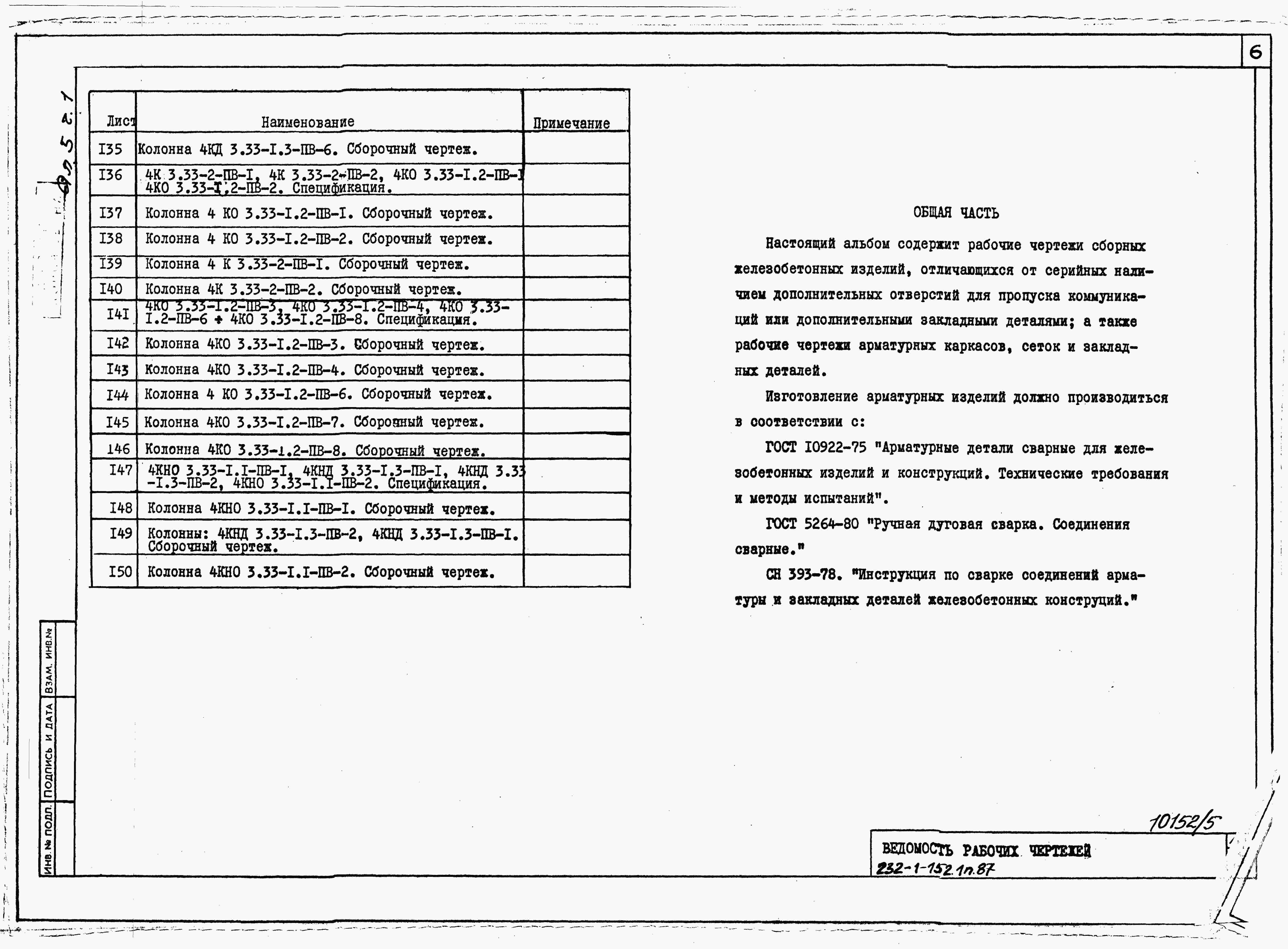

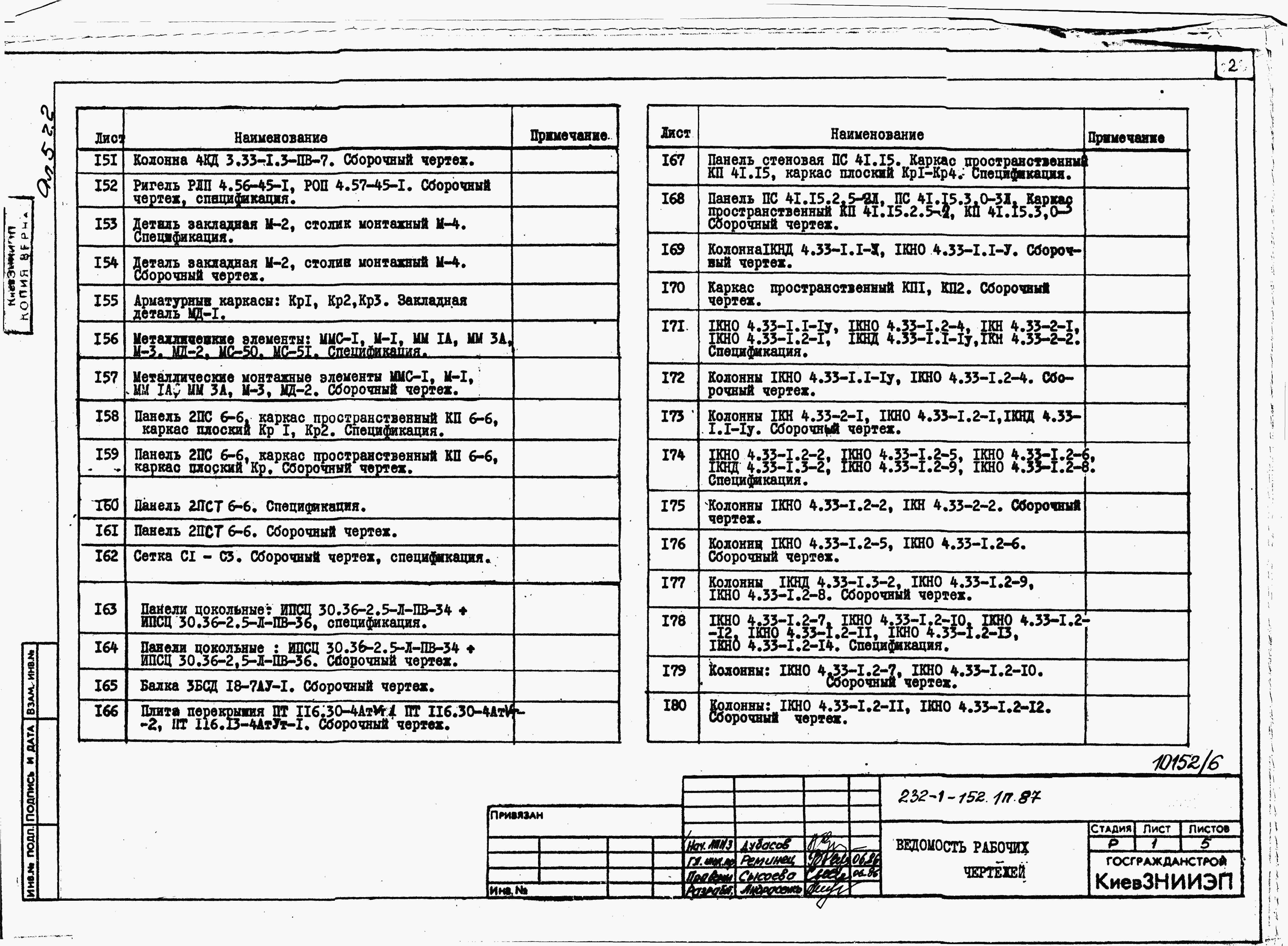

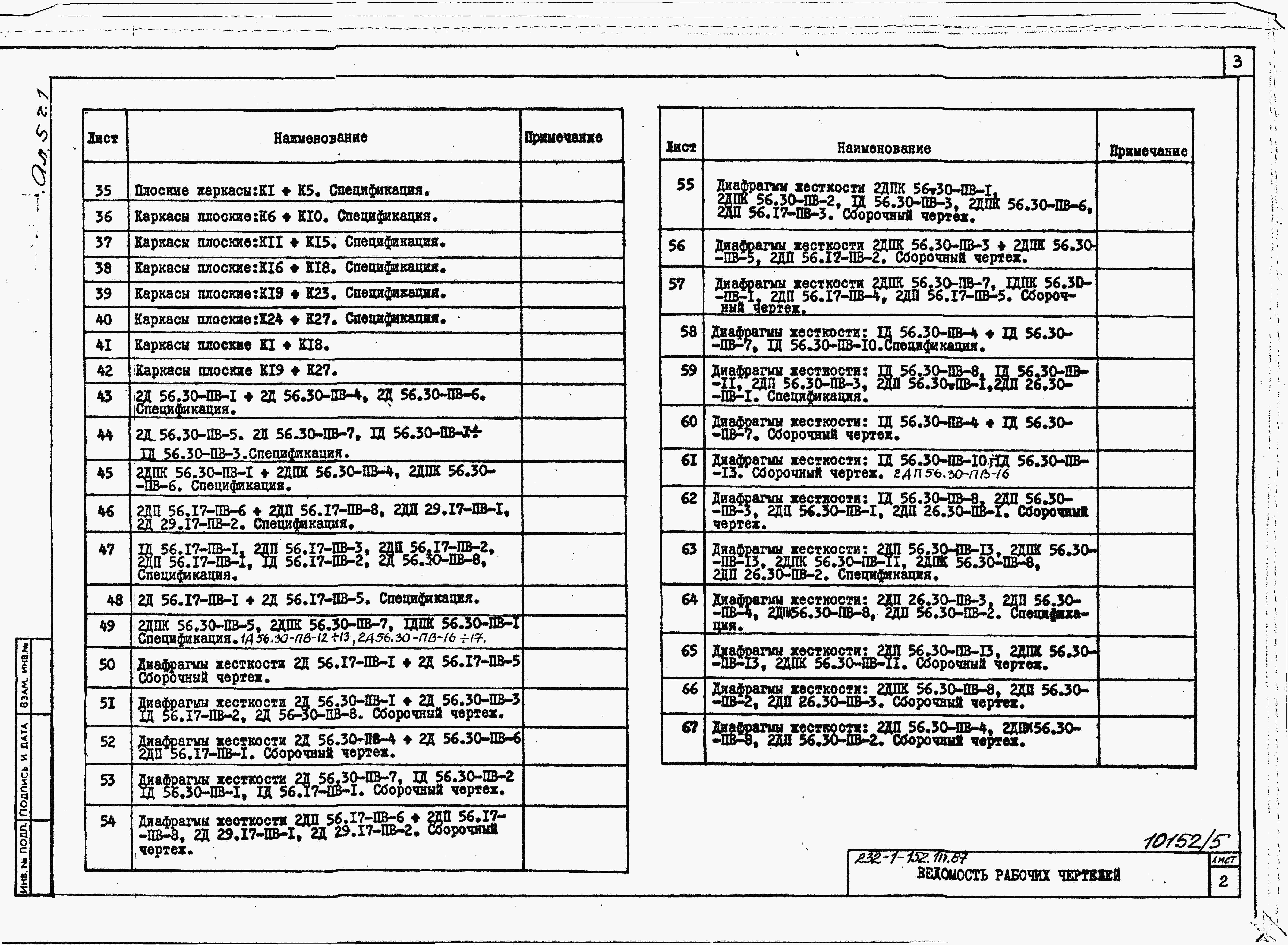

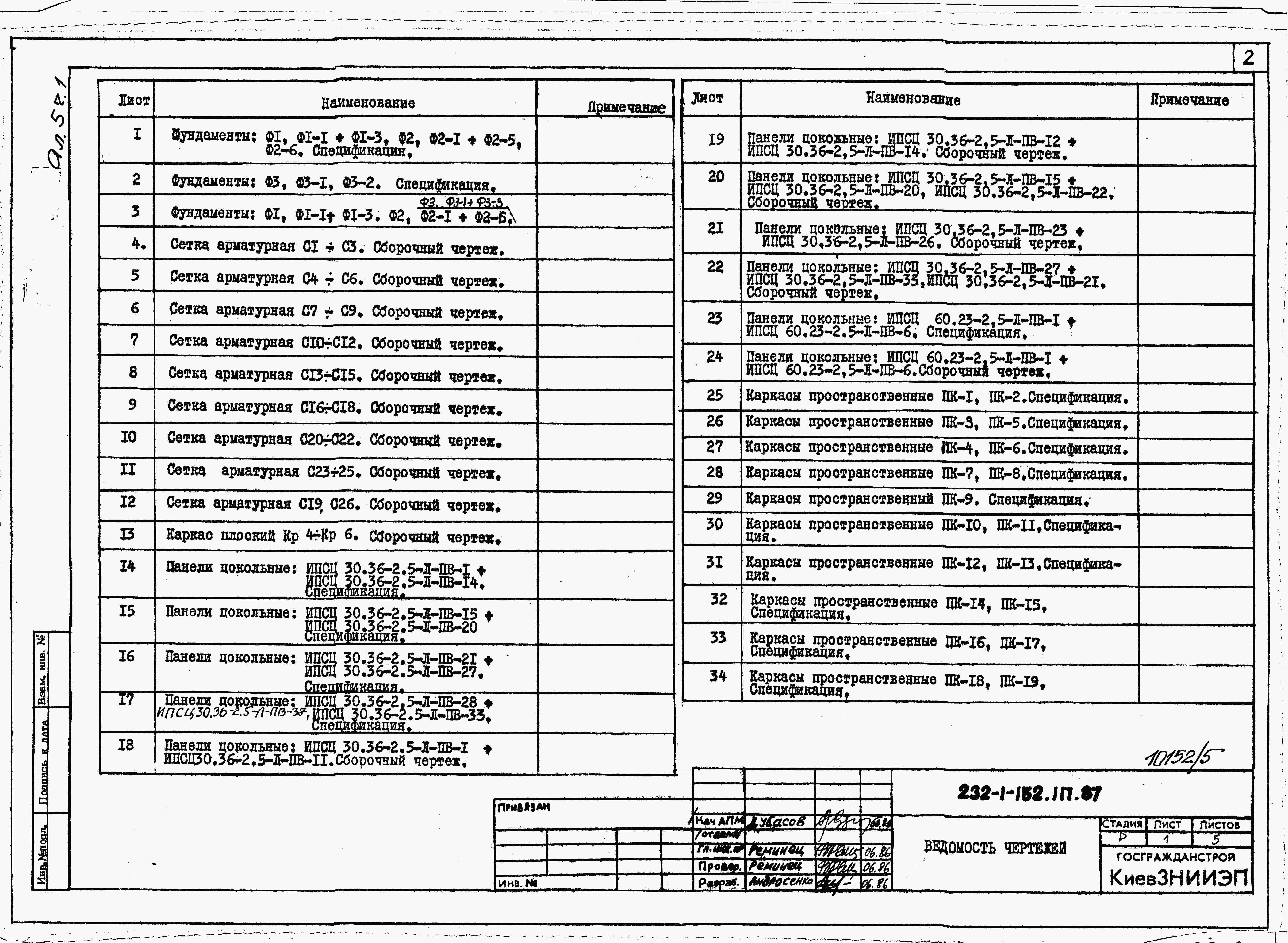

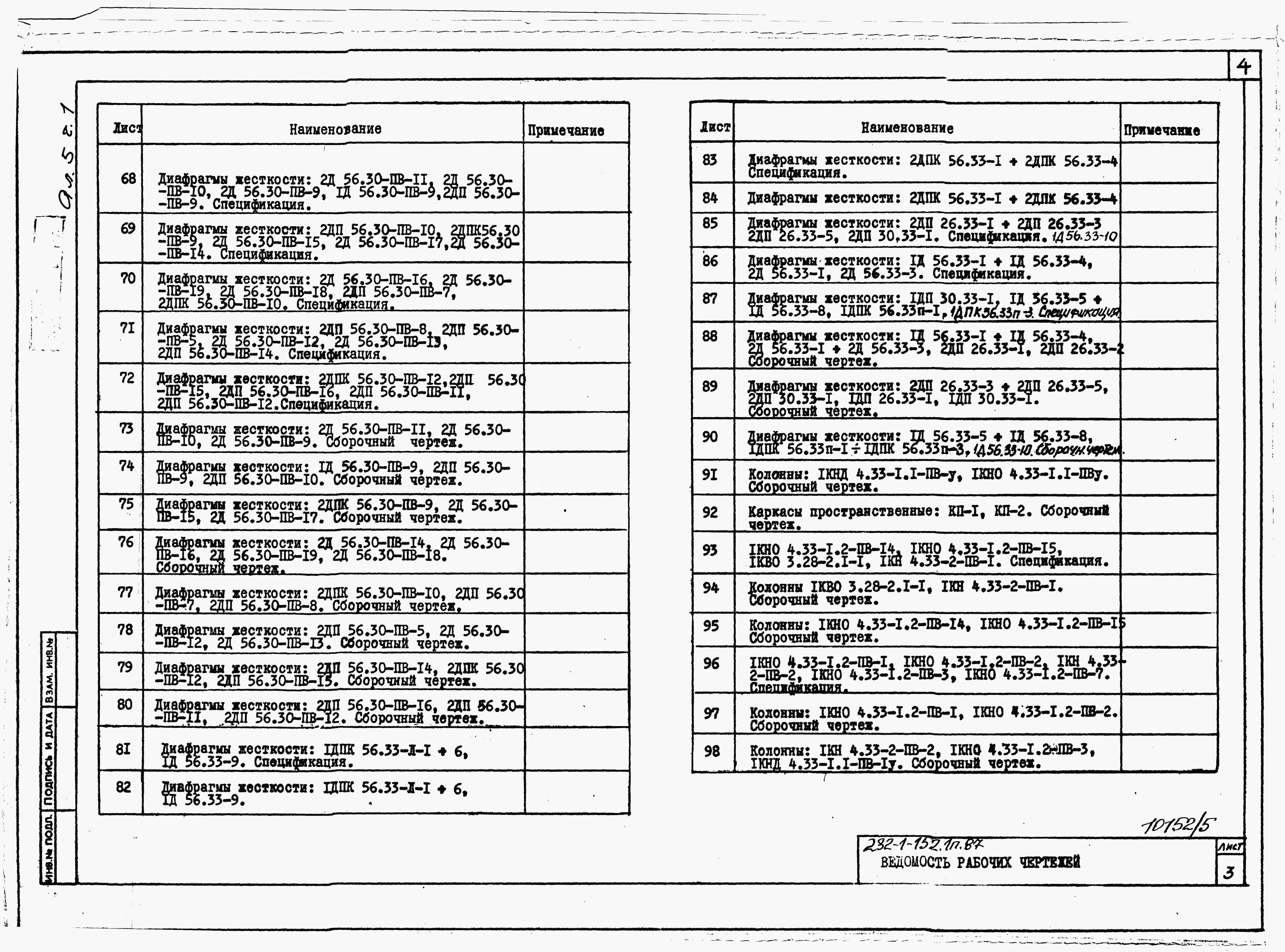

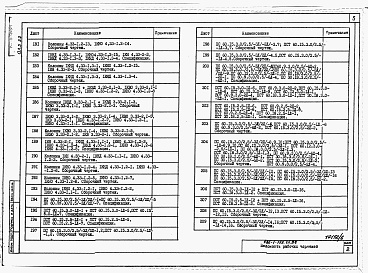

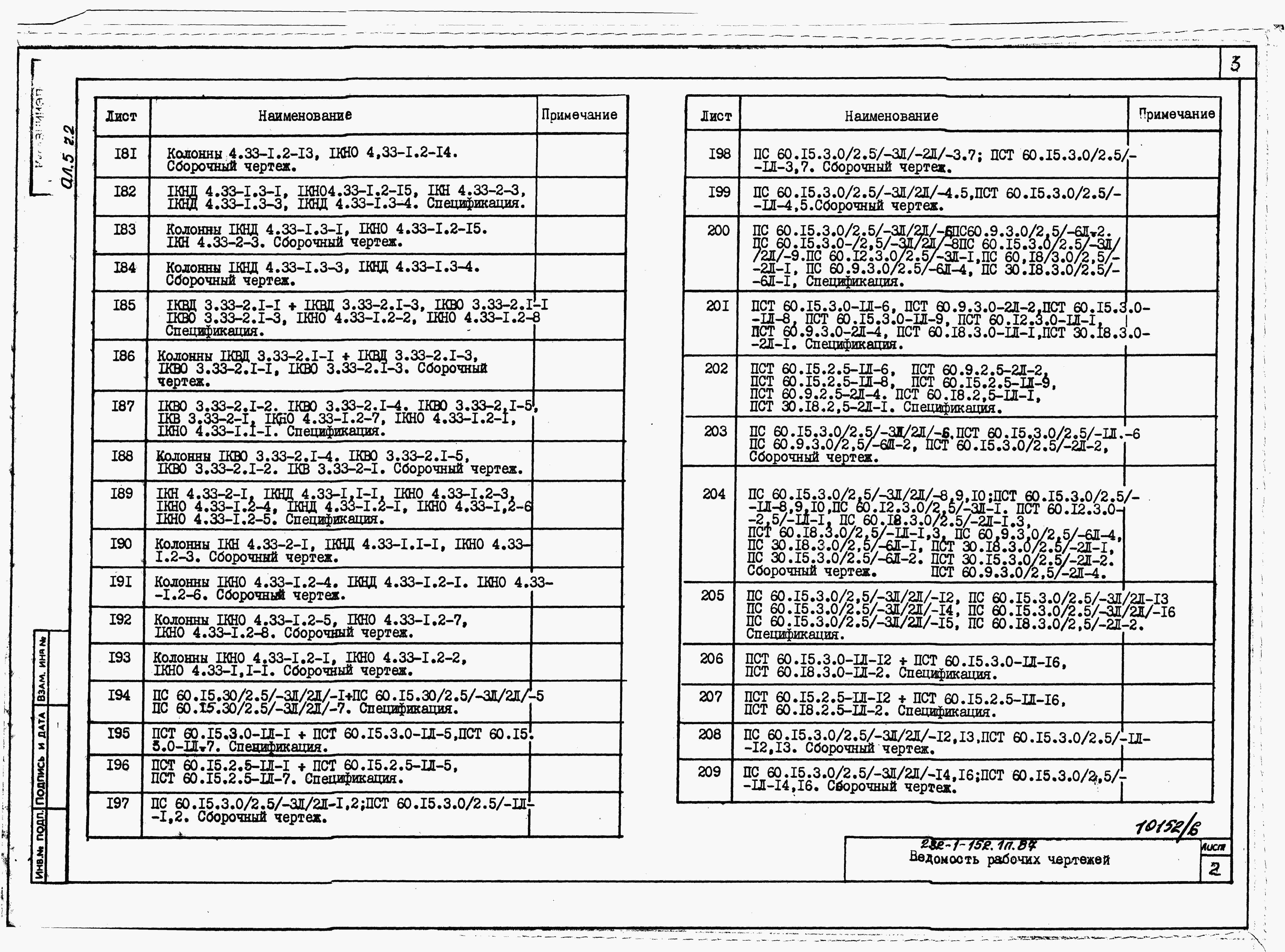

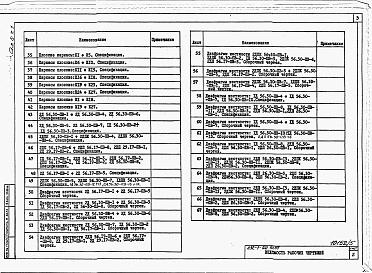

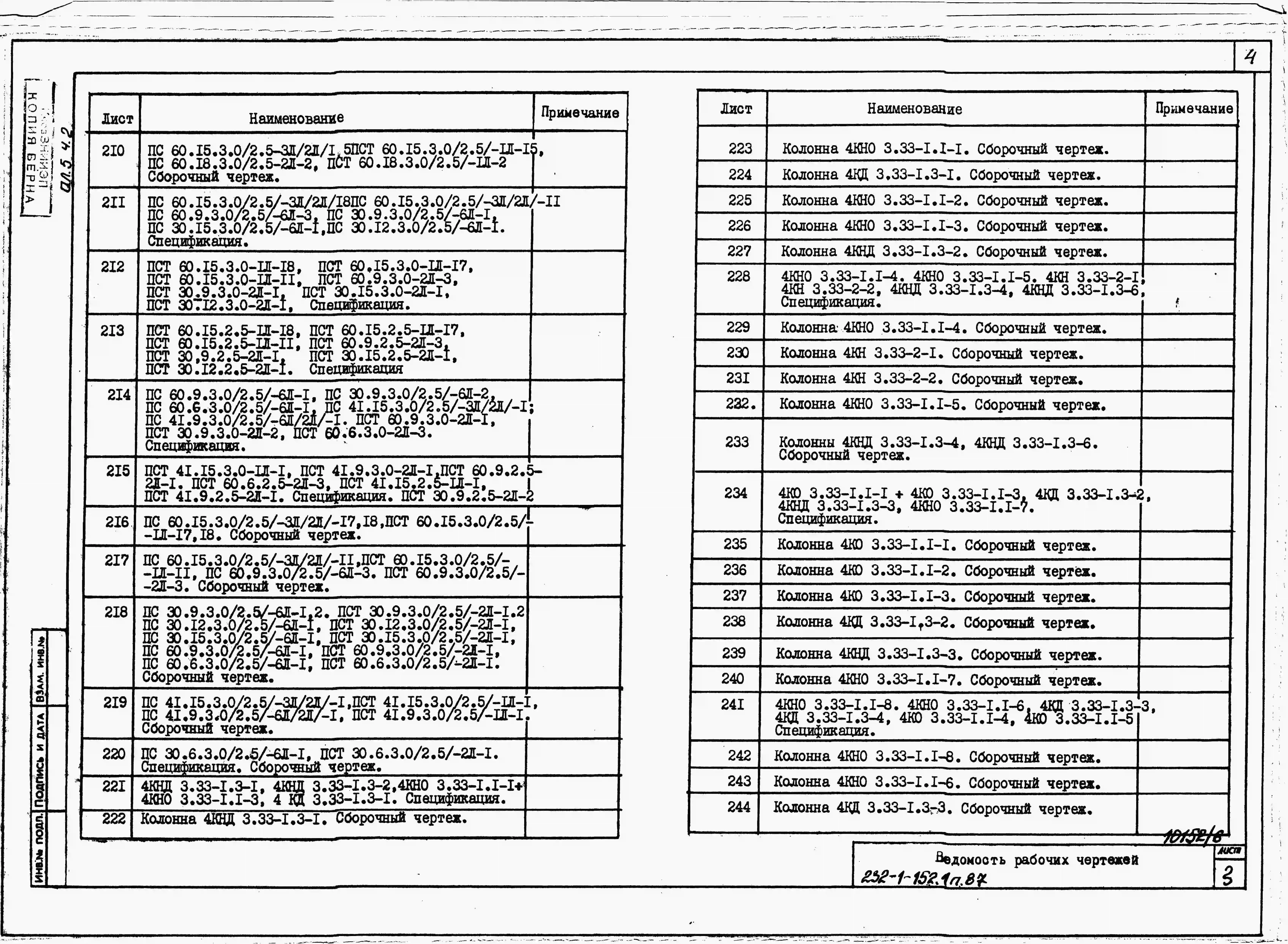

Альбом 5

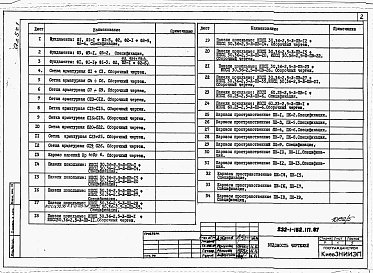

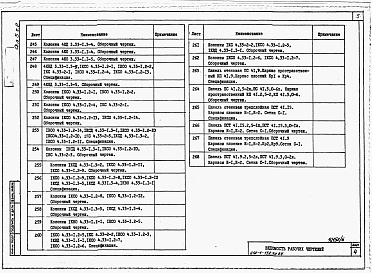

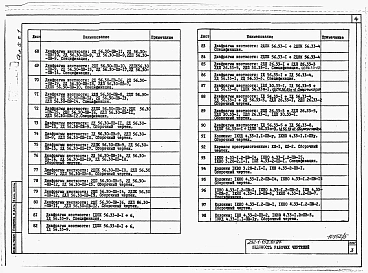

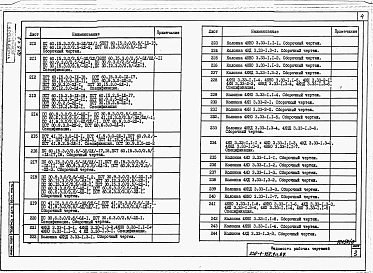

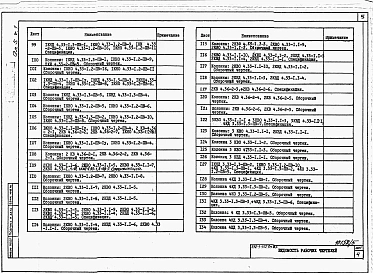

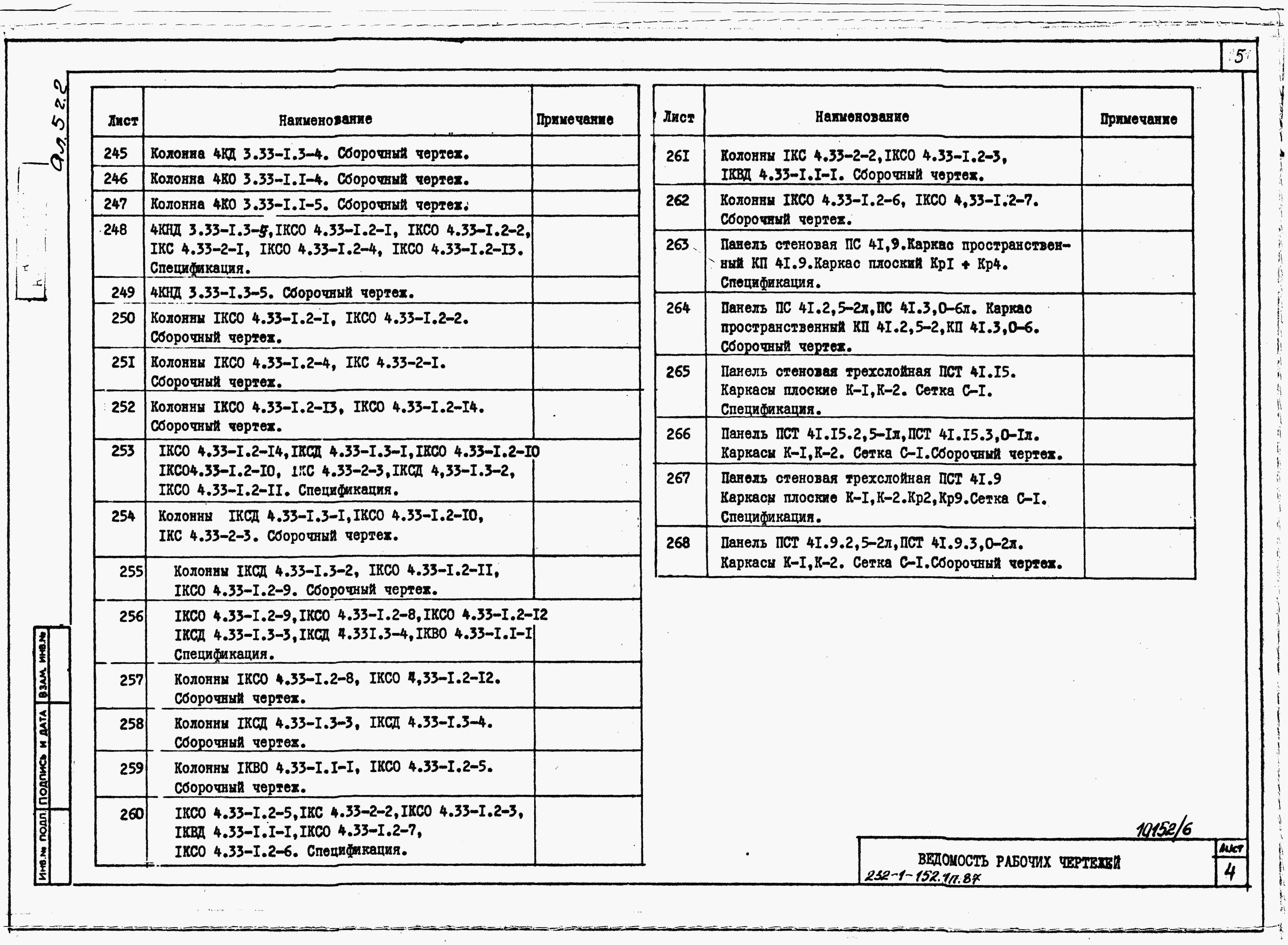

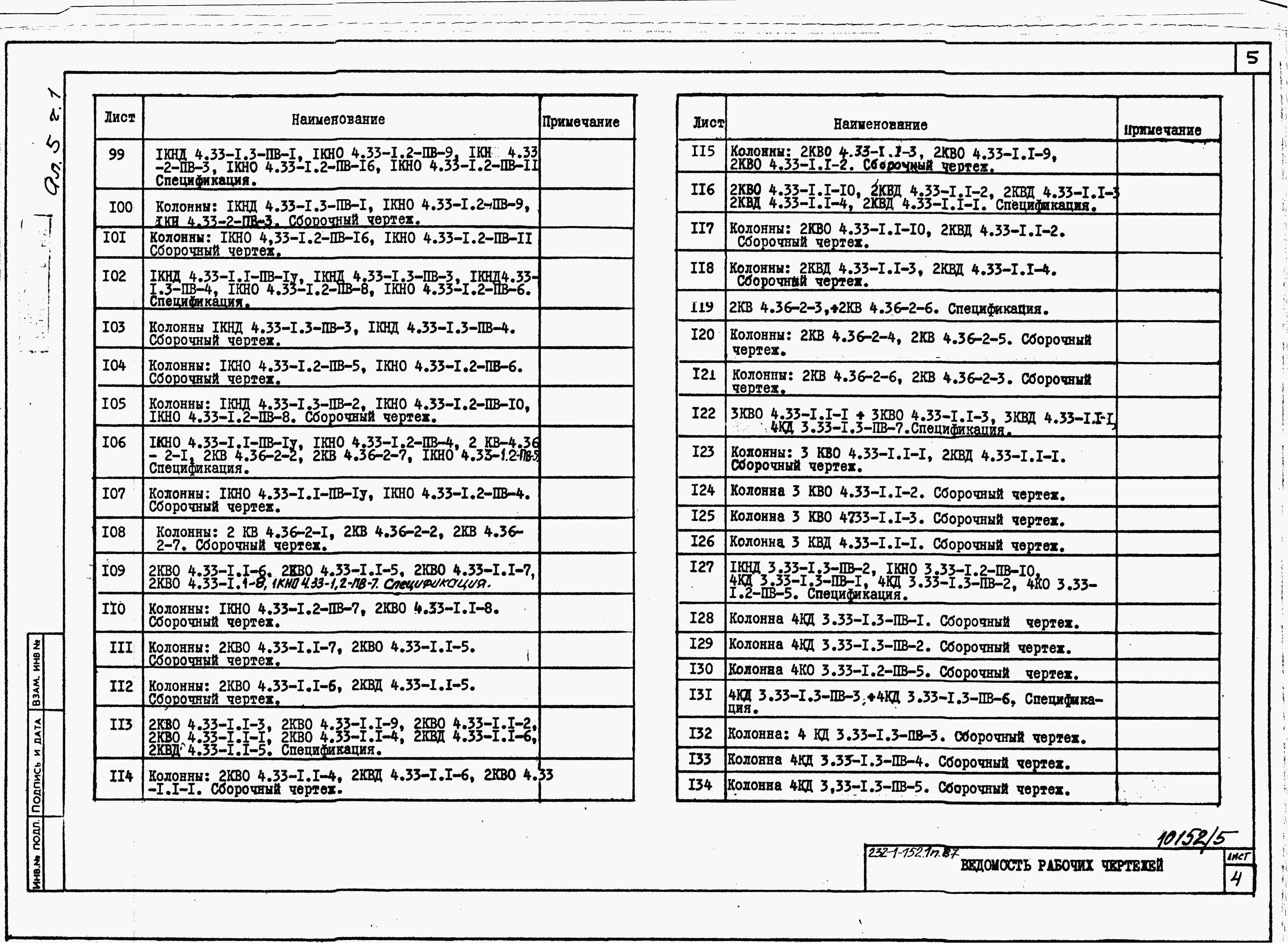

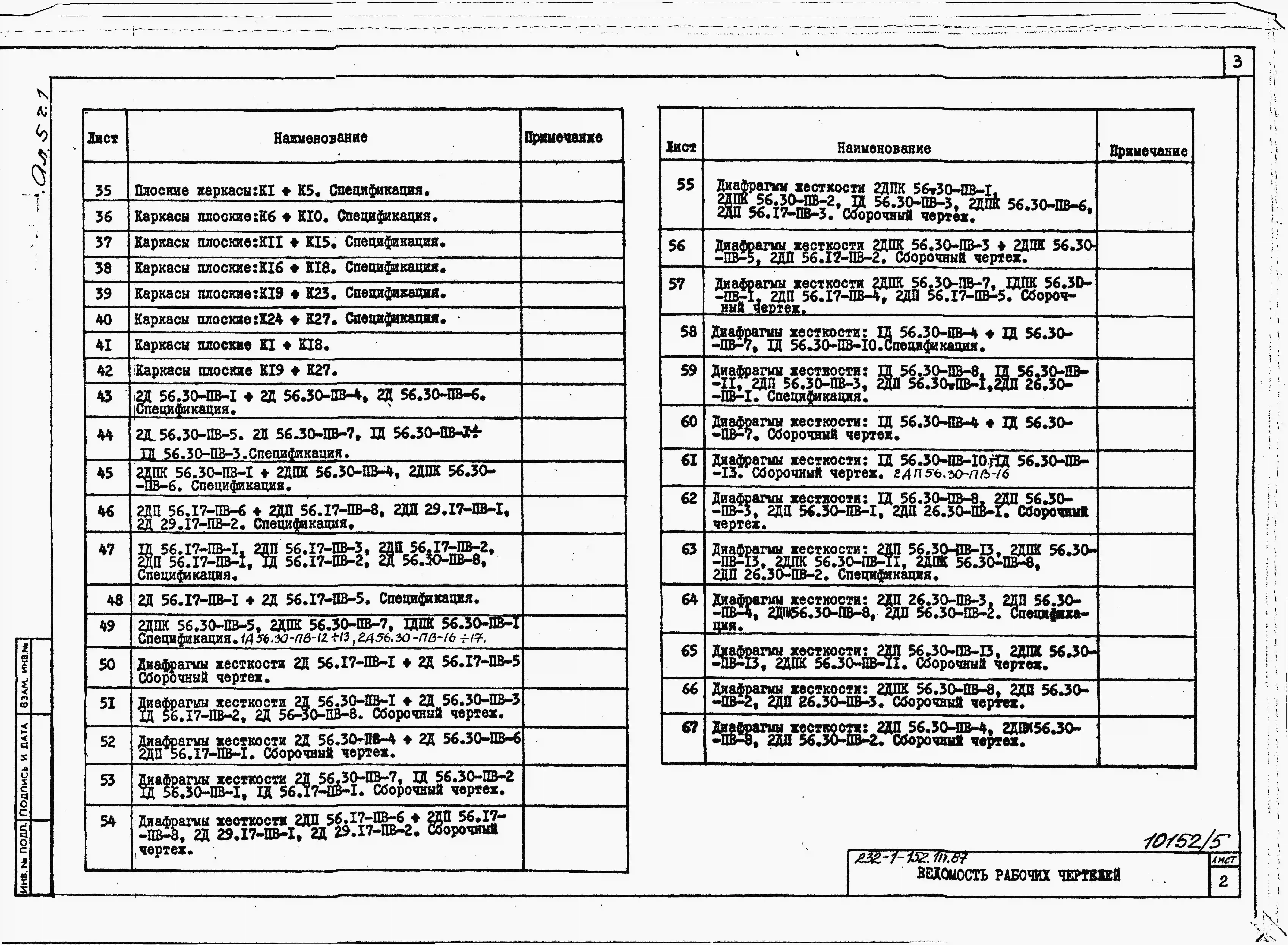

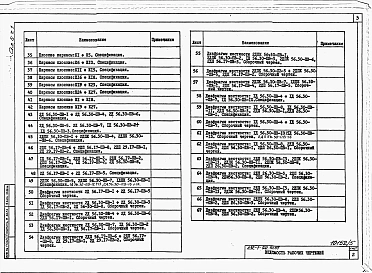

Изделия заводского изготовления /2 части/
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
6 картинка альбома:     Alt для картинки:
7 картинка альбома:     Alt для картинки:
8 картинка альбома:     Alt для картинки:
9 картинка альбома:     Alt для картинки:

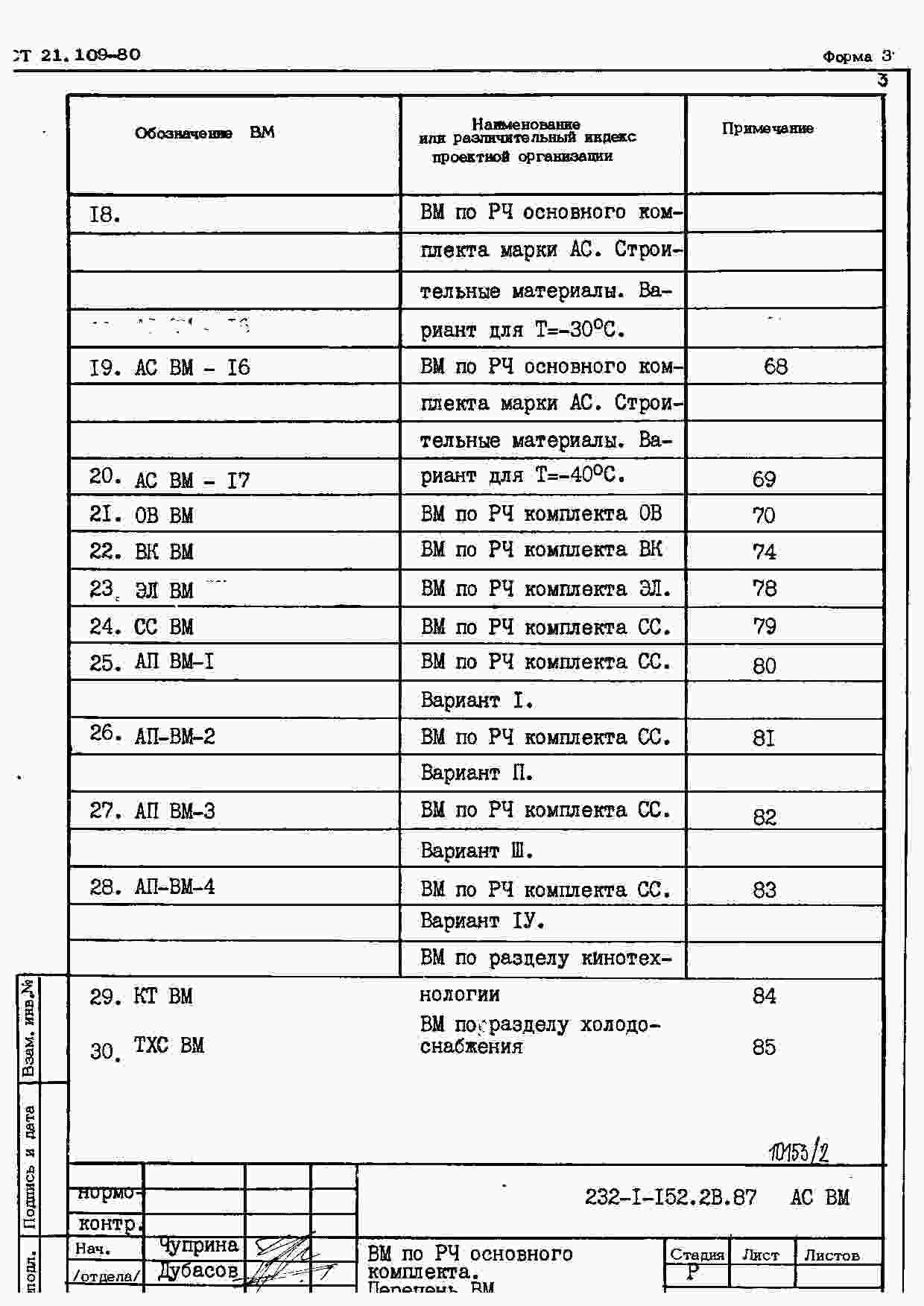

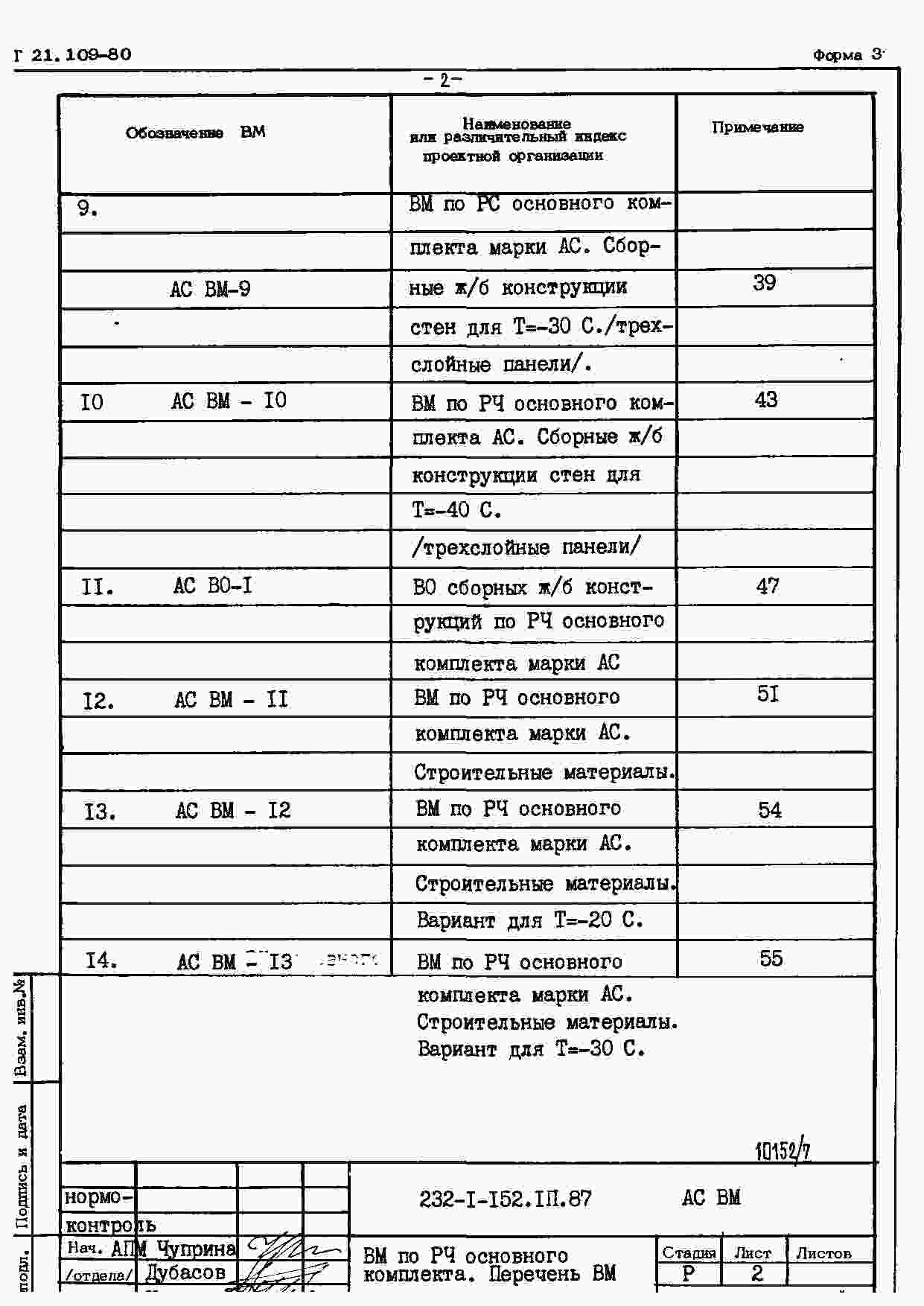

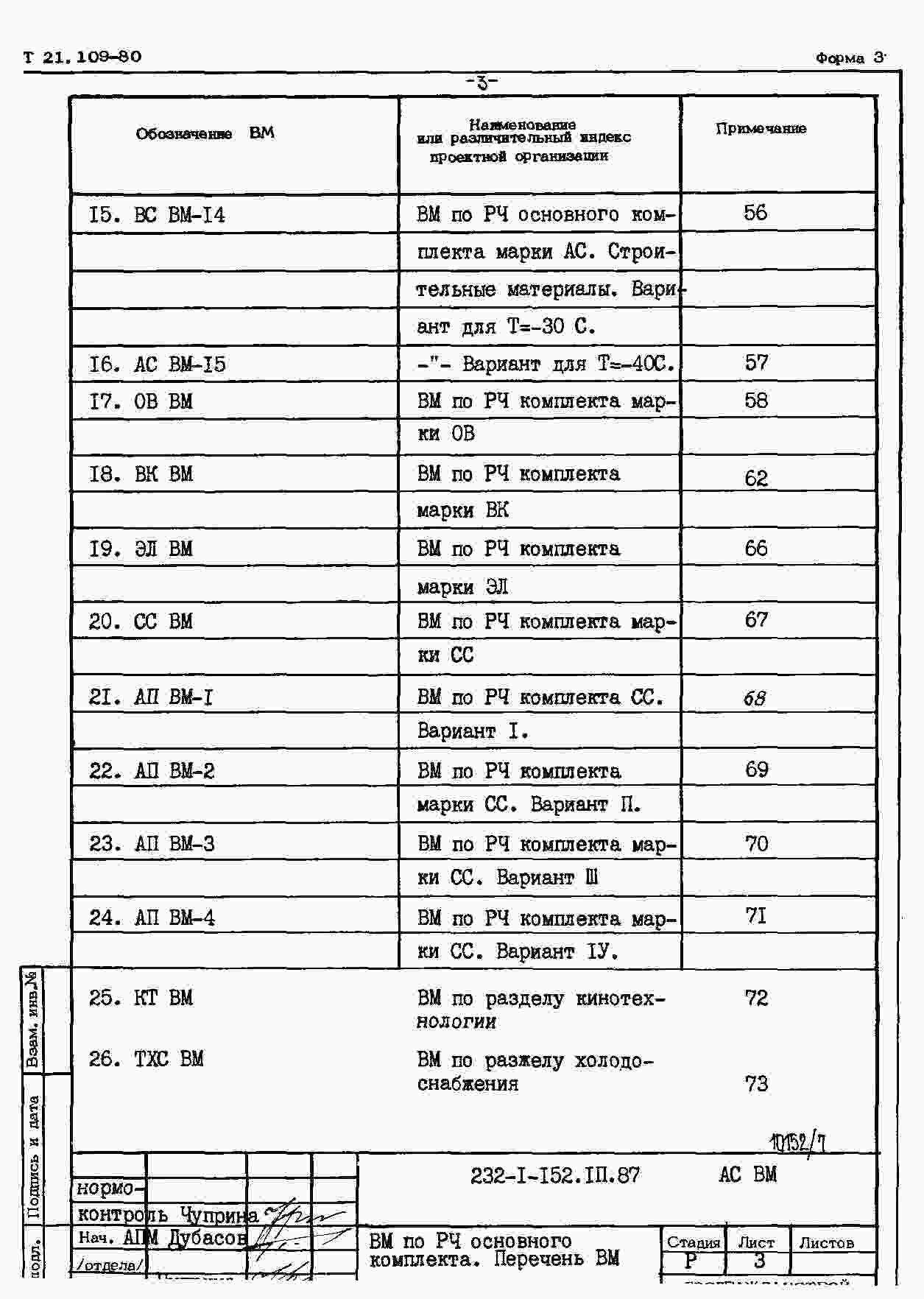

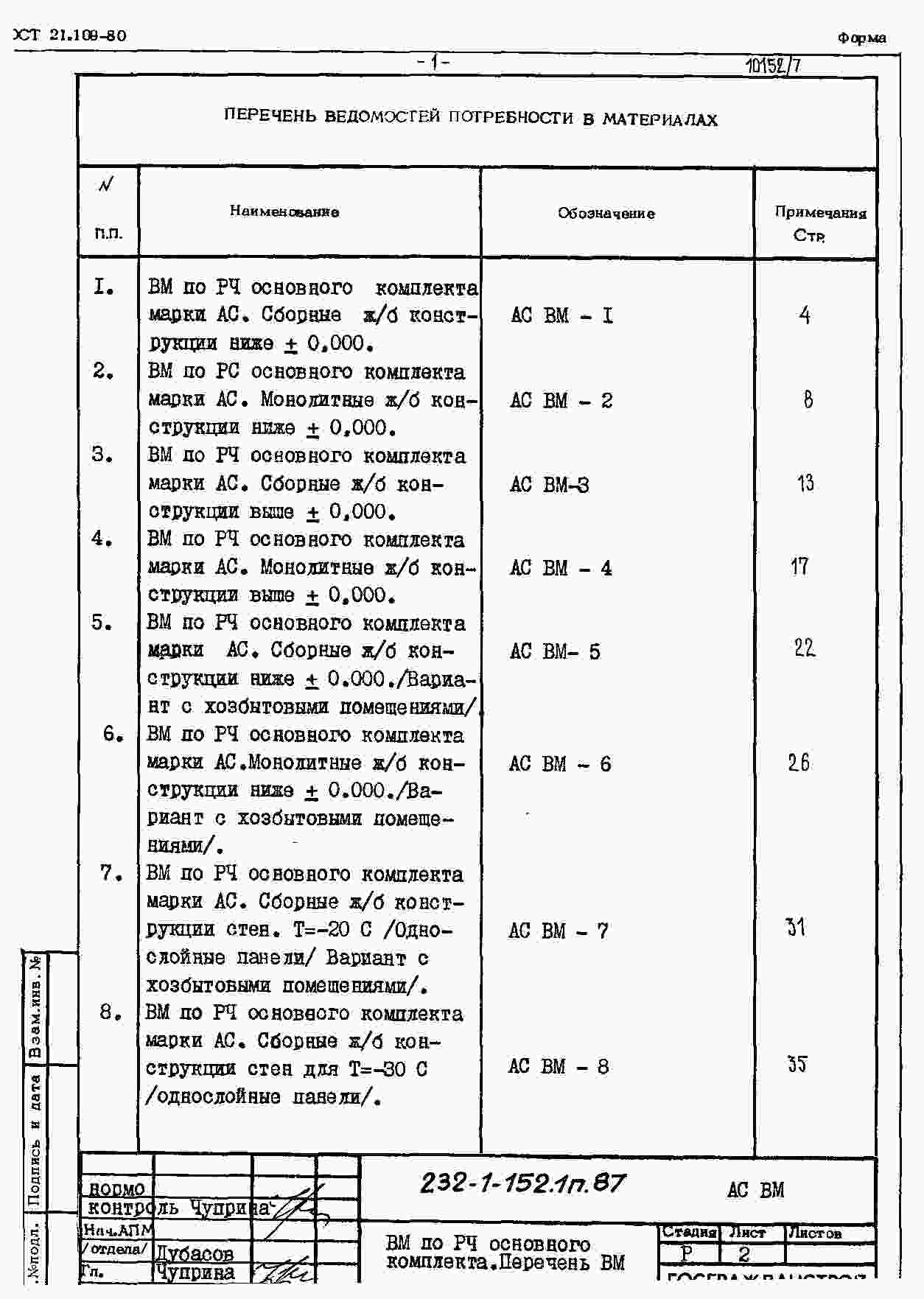

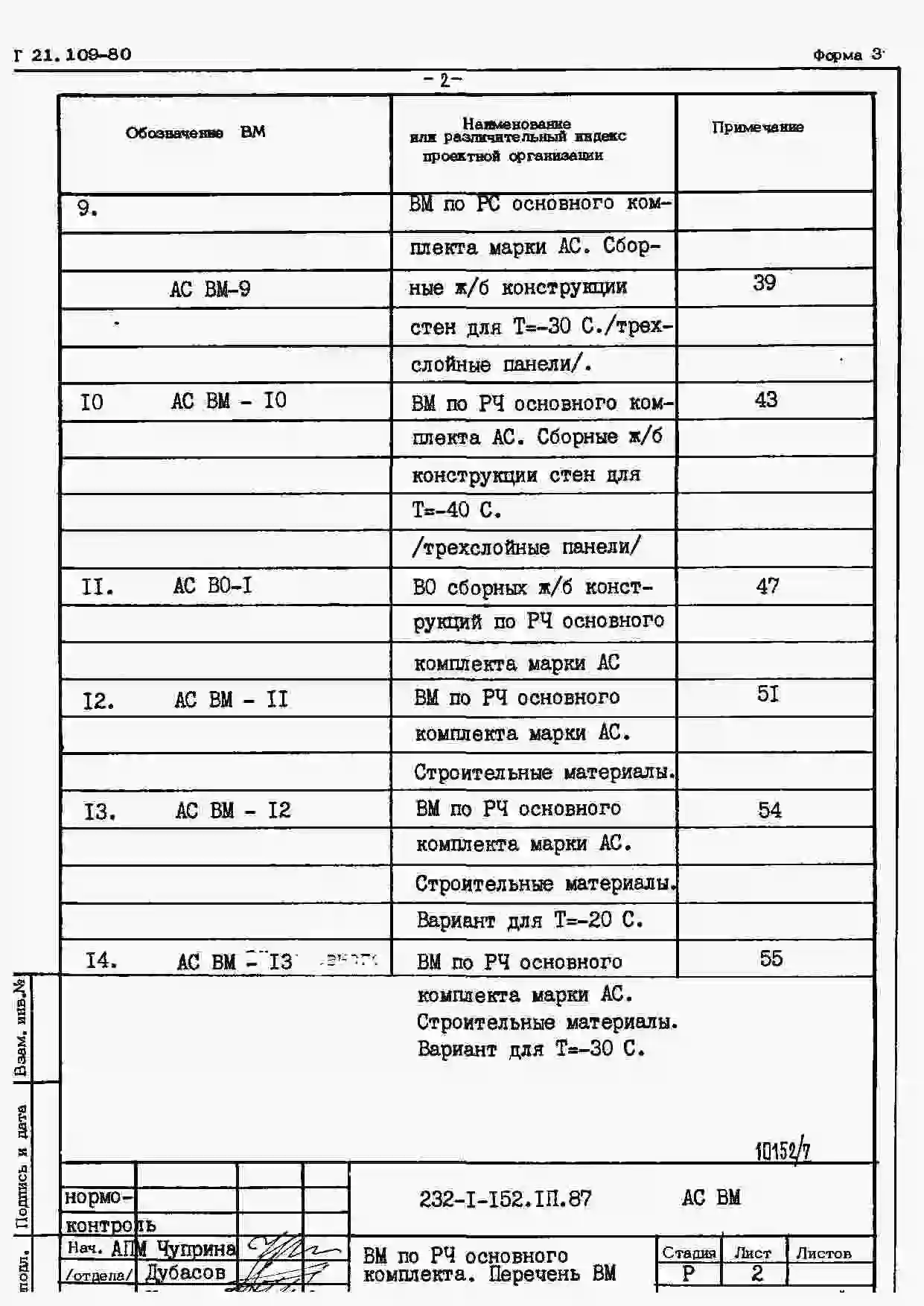

Альбом 6

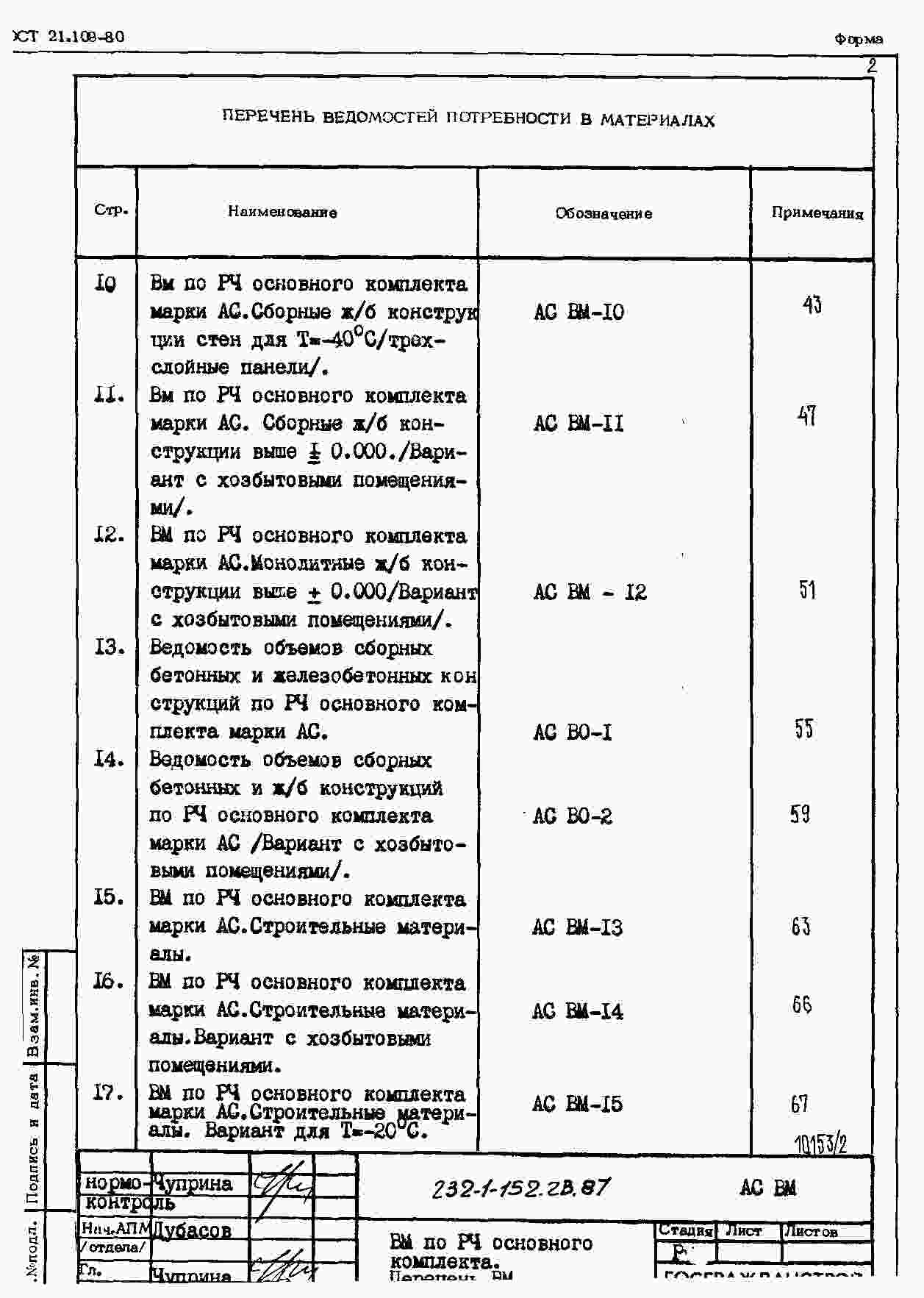

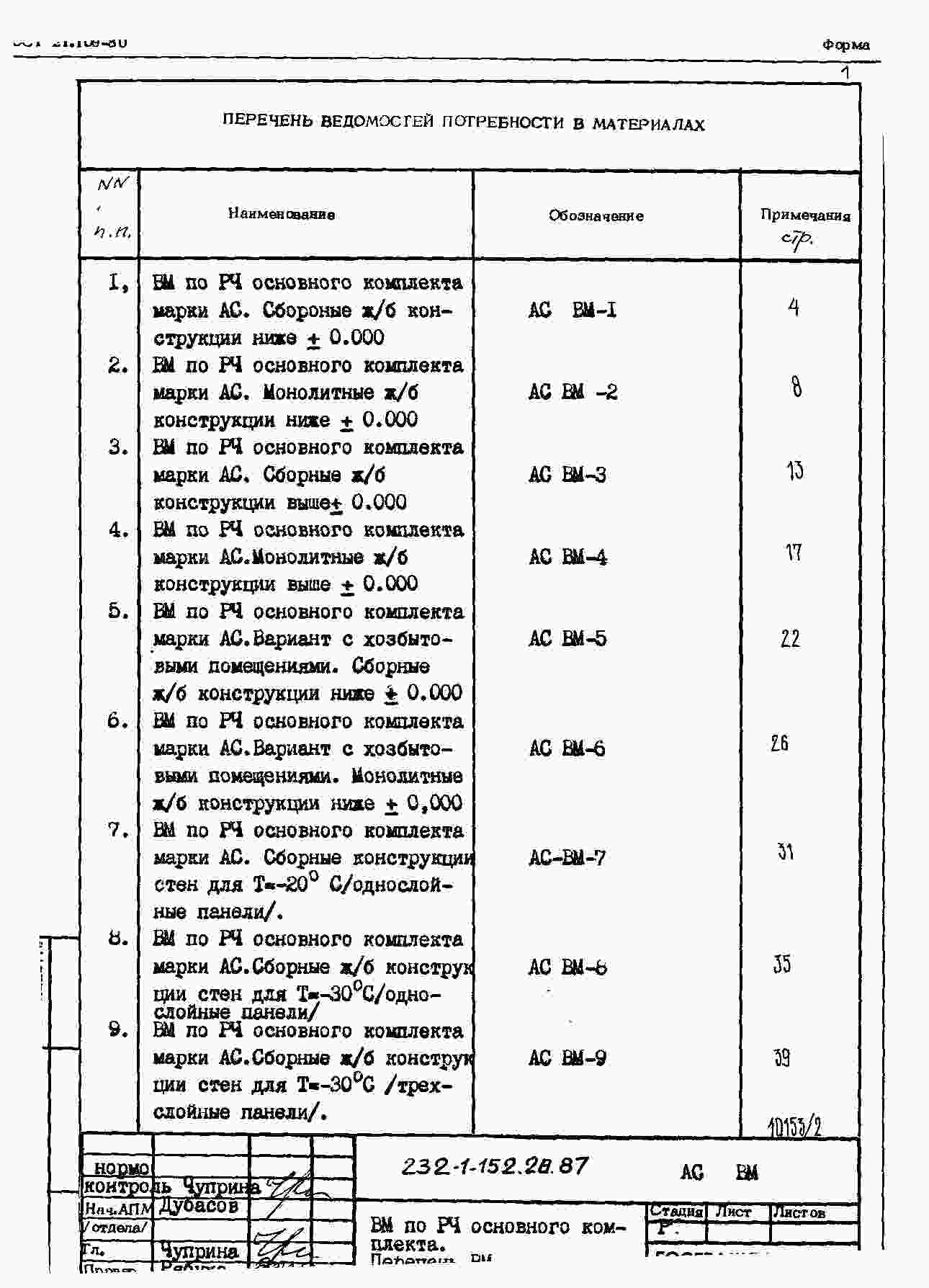

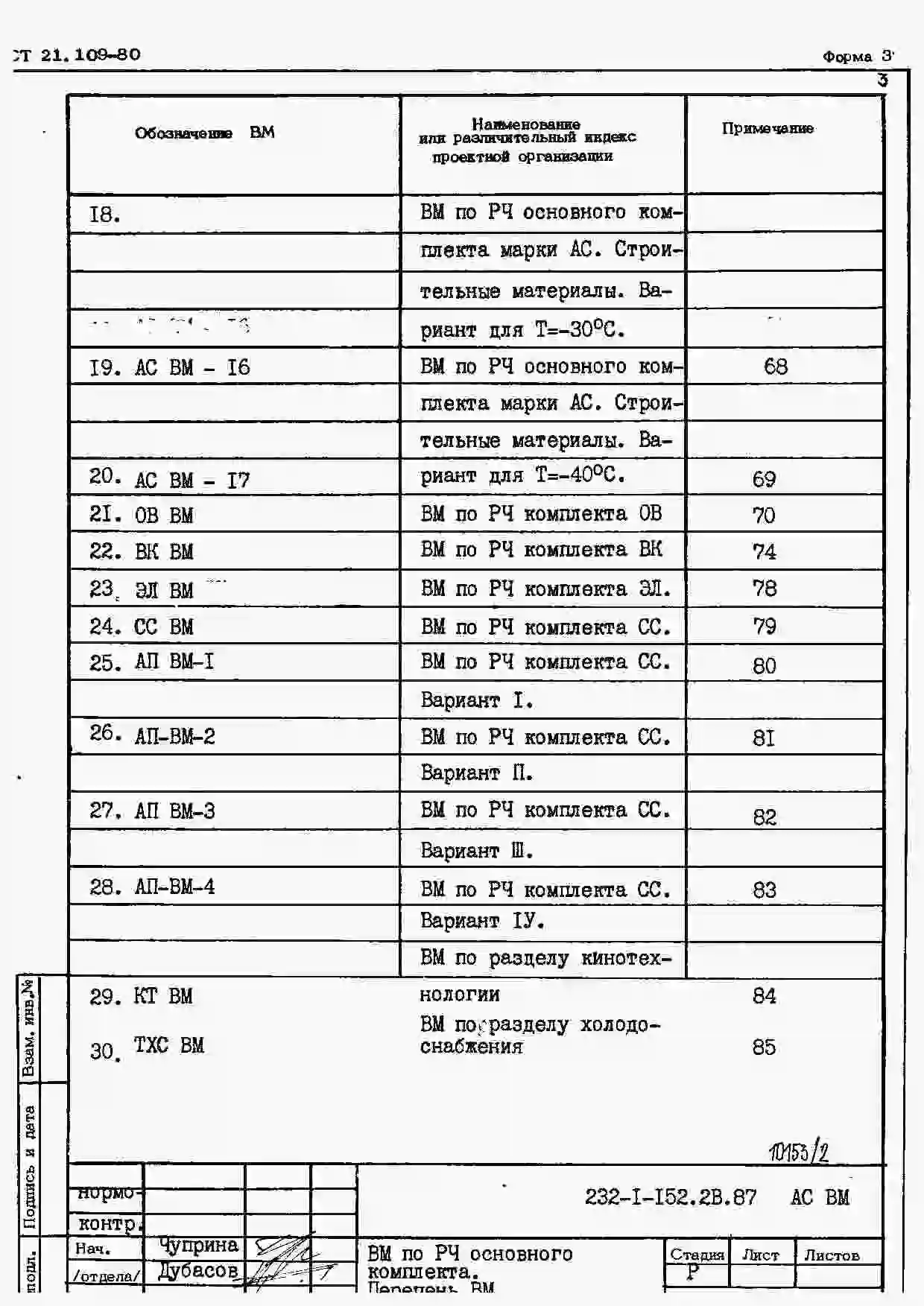

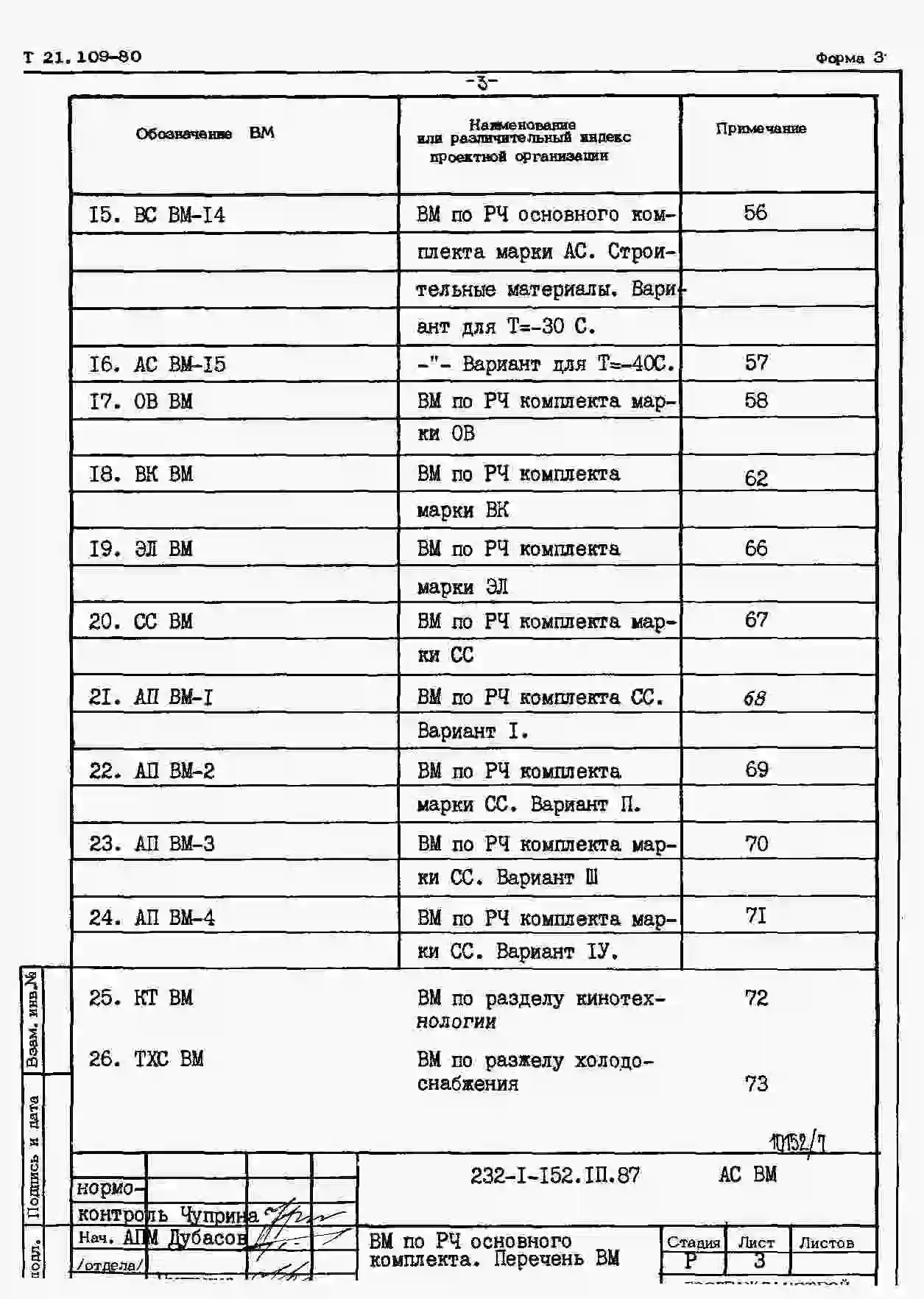

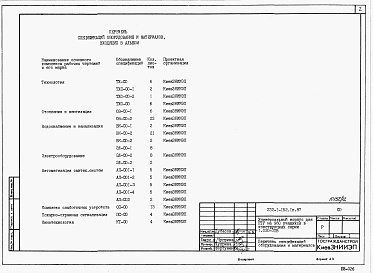

Ведомость потребности материалов (часть 1 и 2)
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
6 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

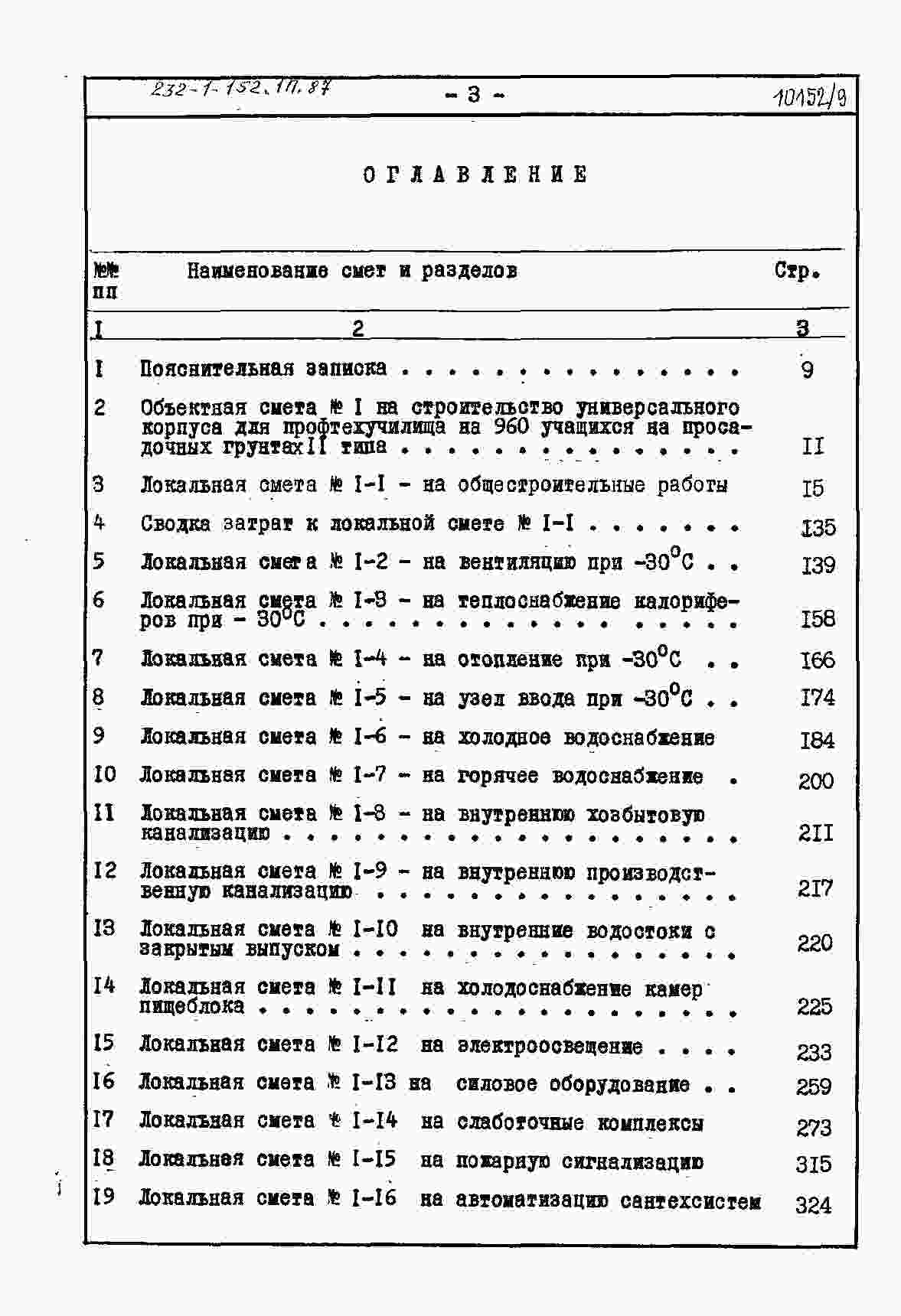

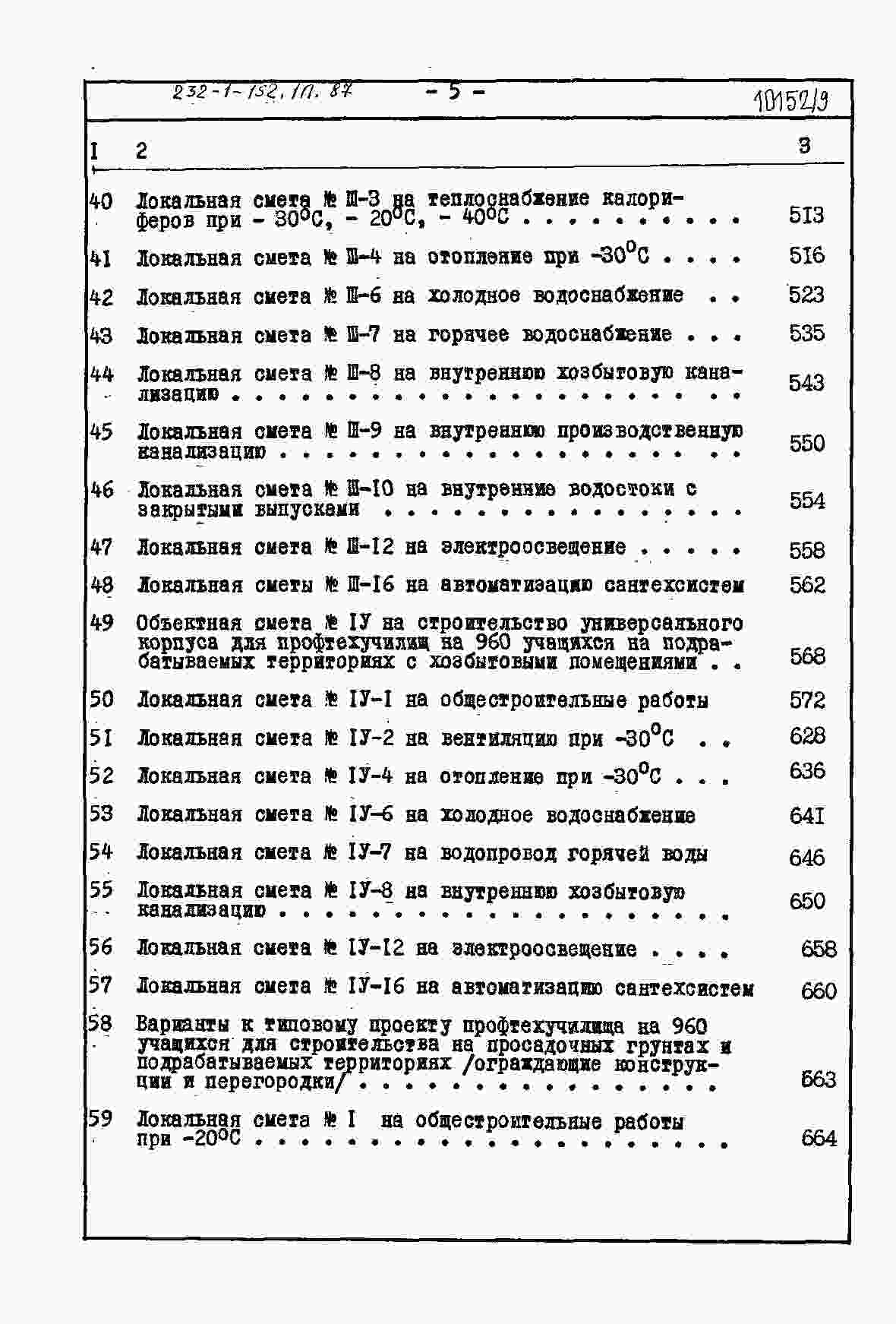

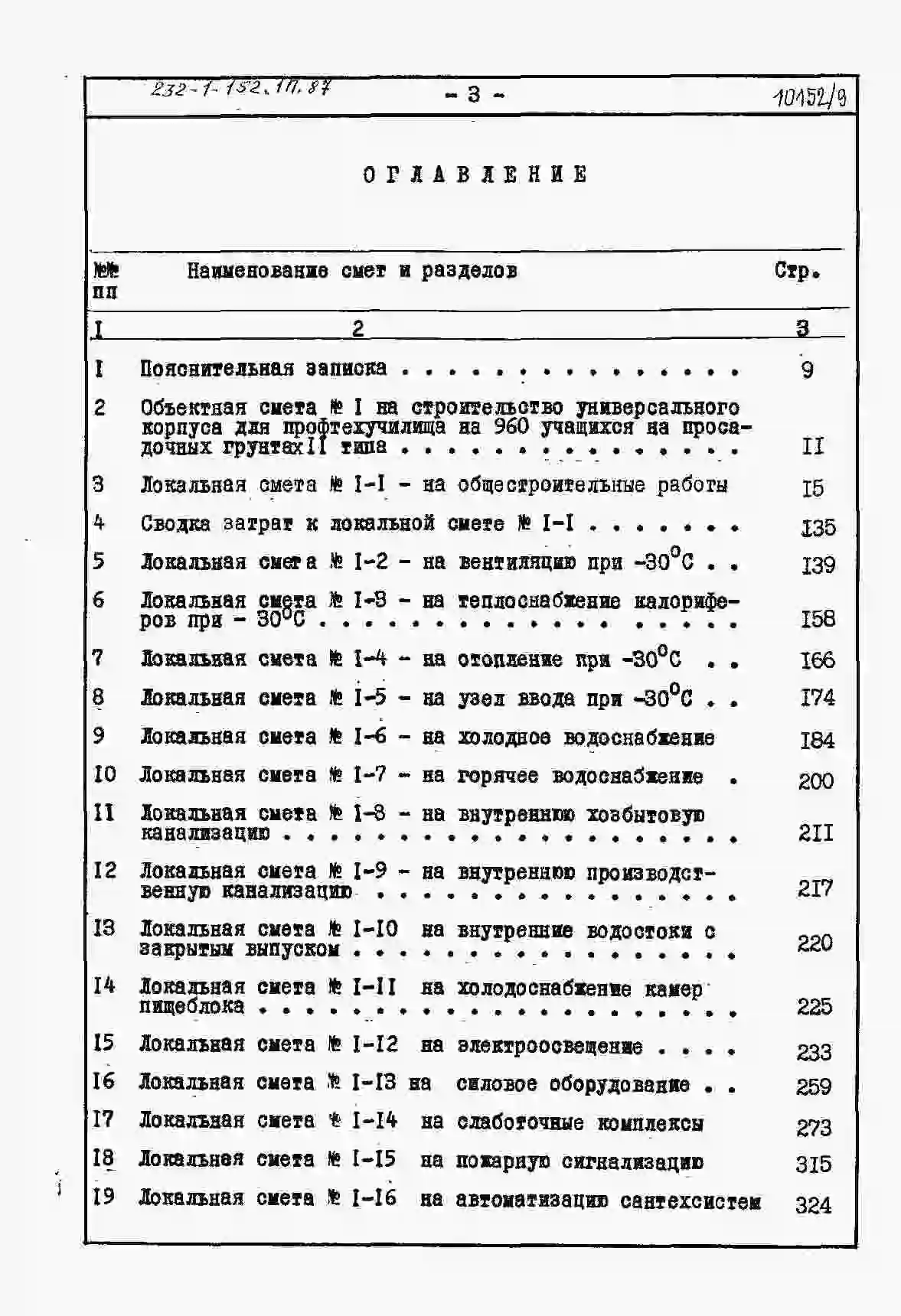

Альбом 8

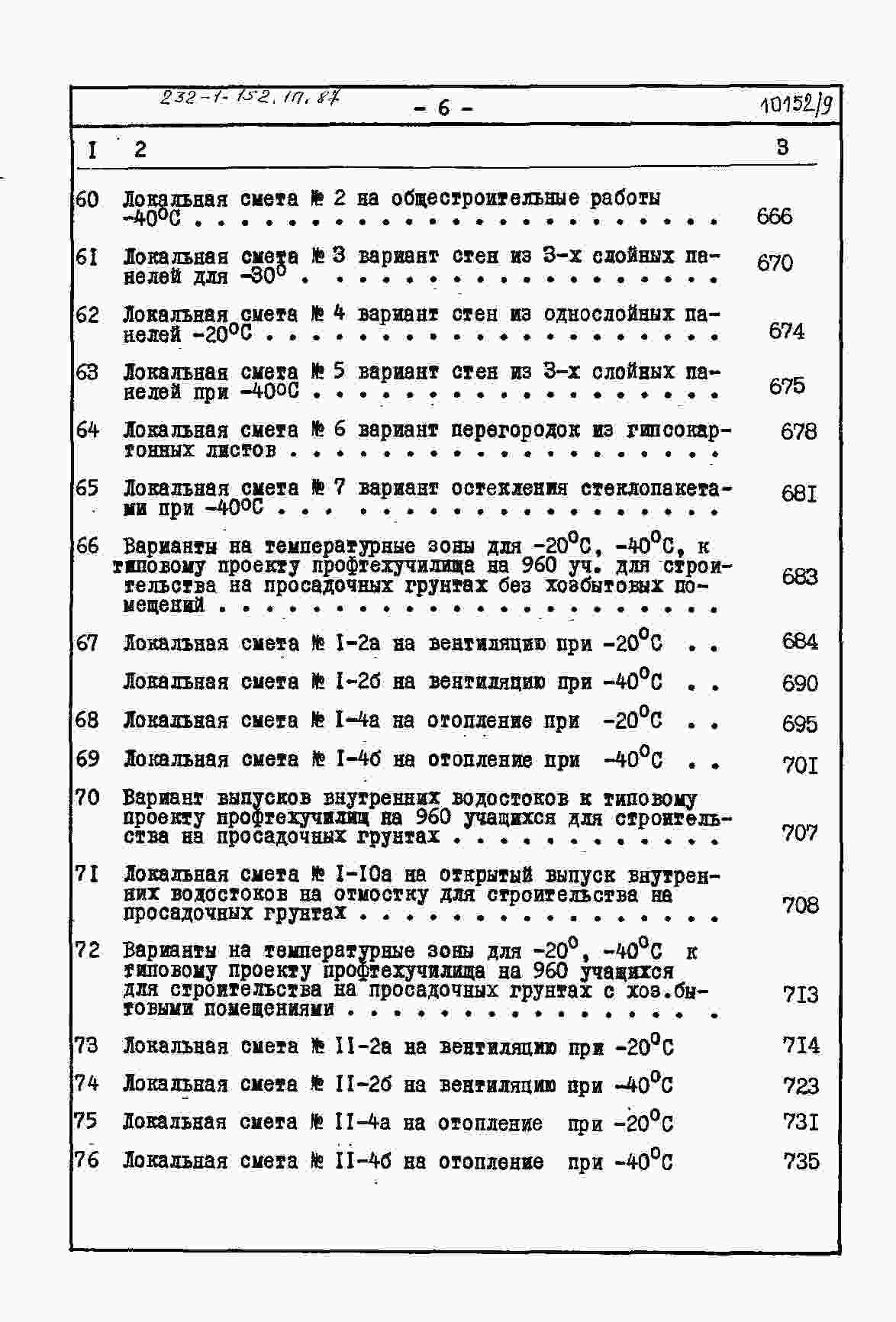

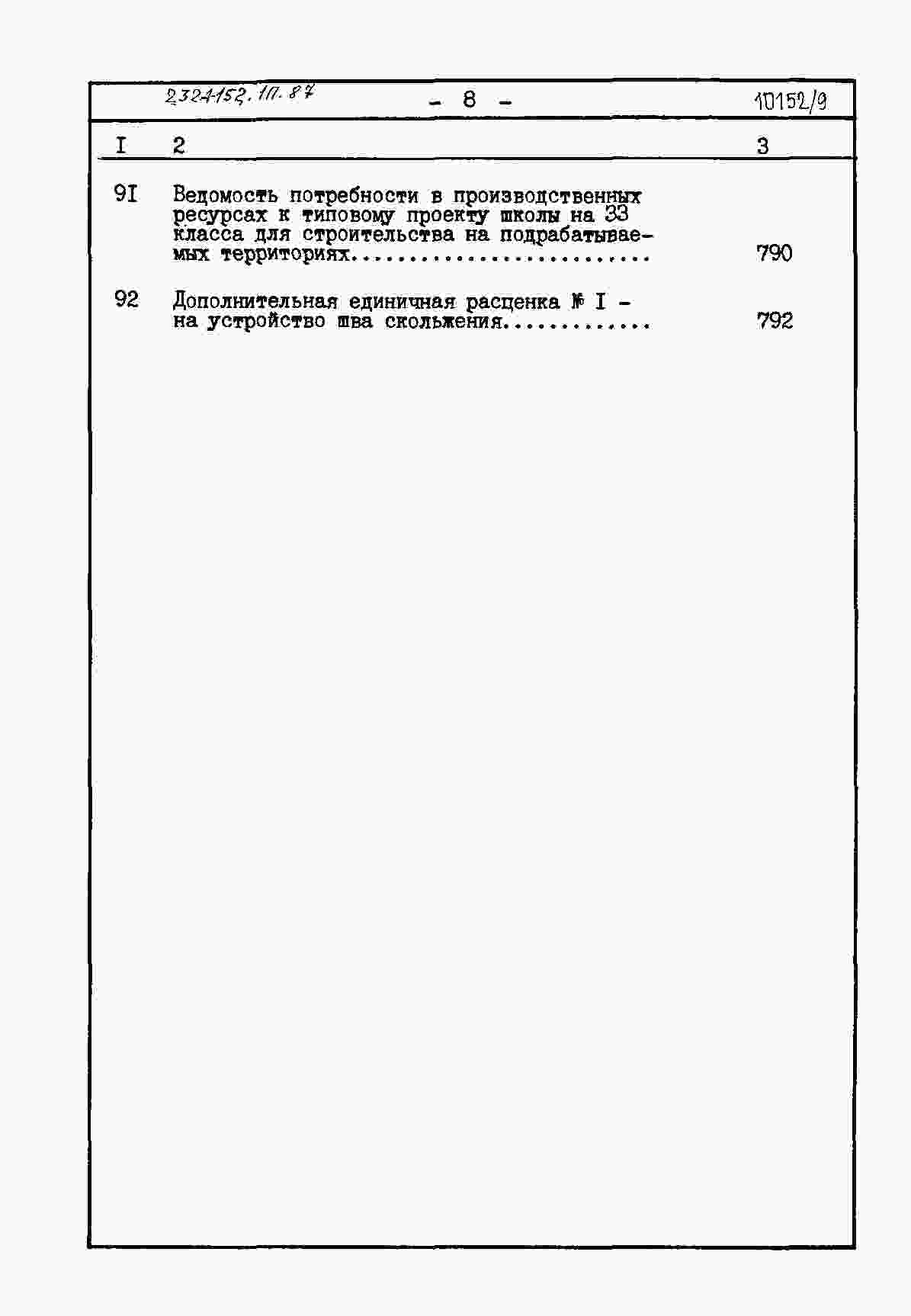

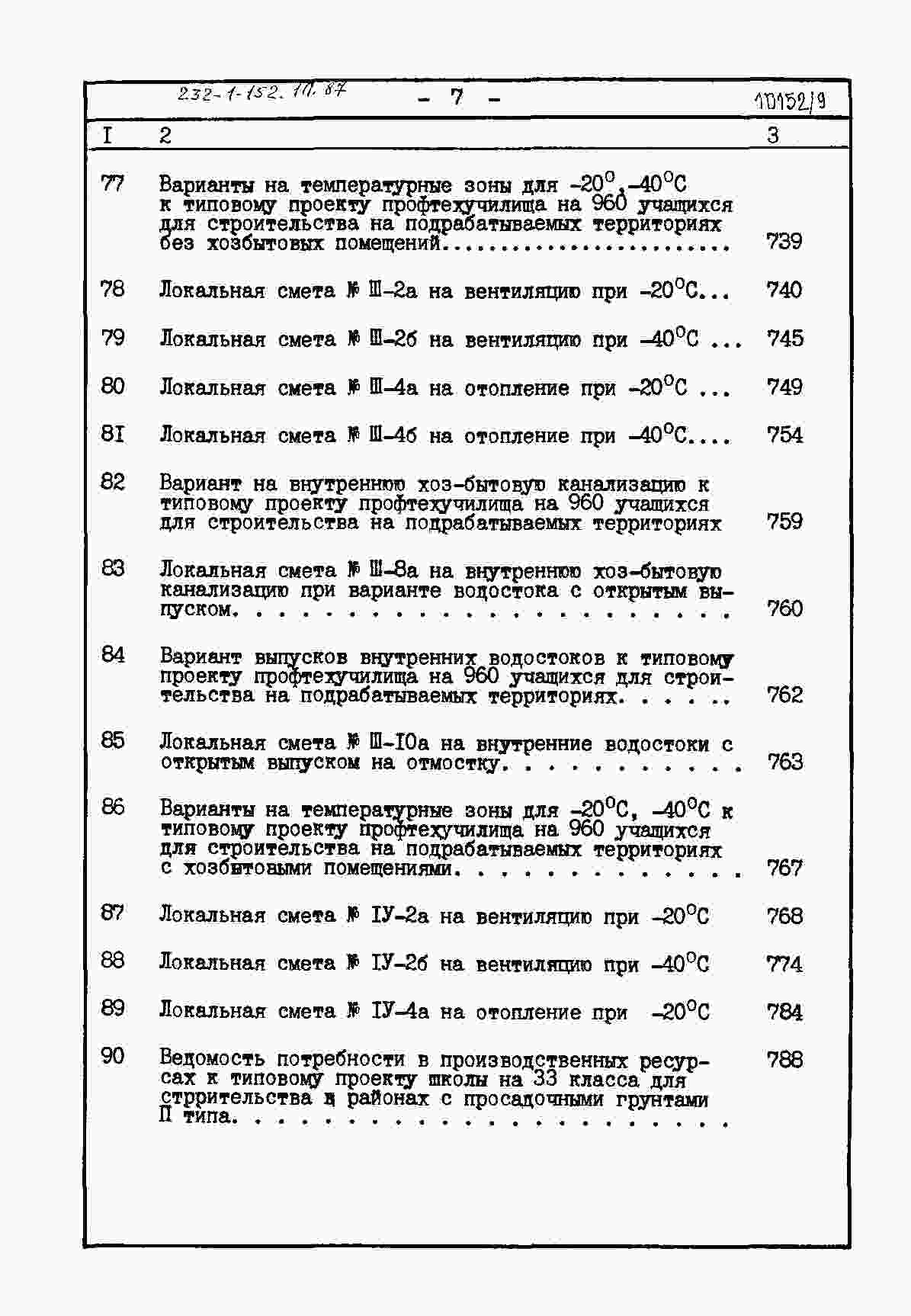

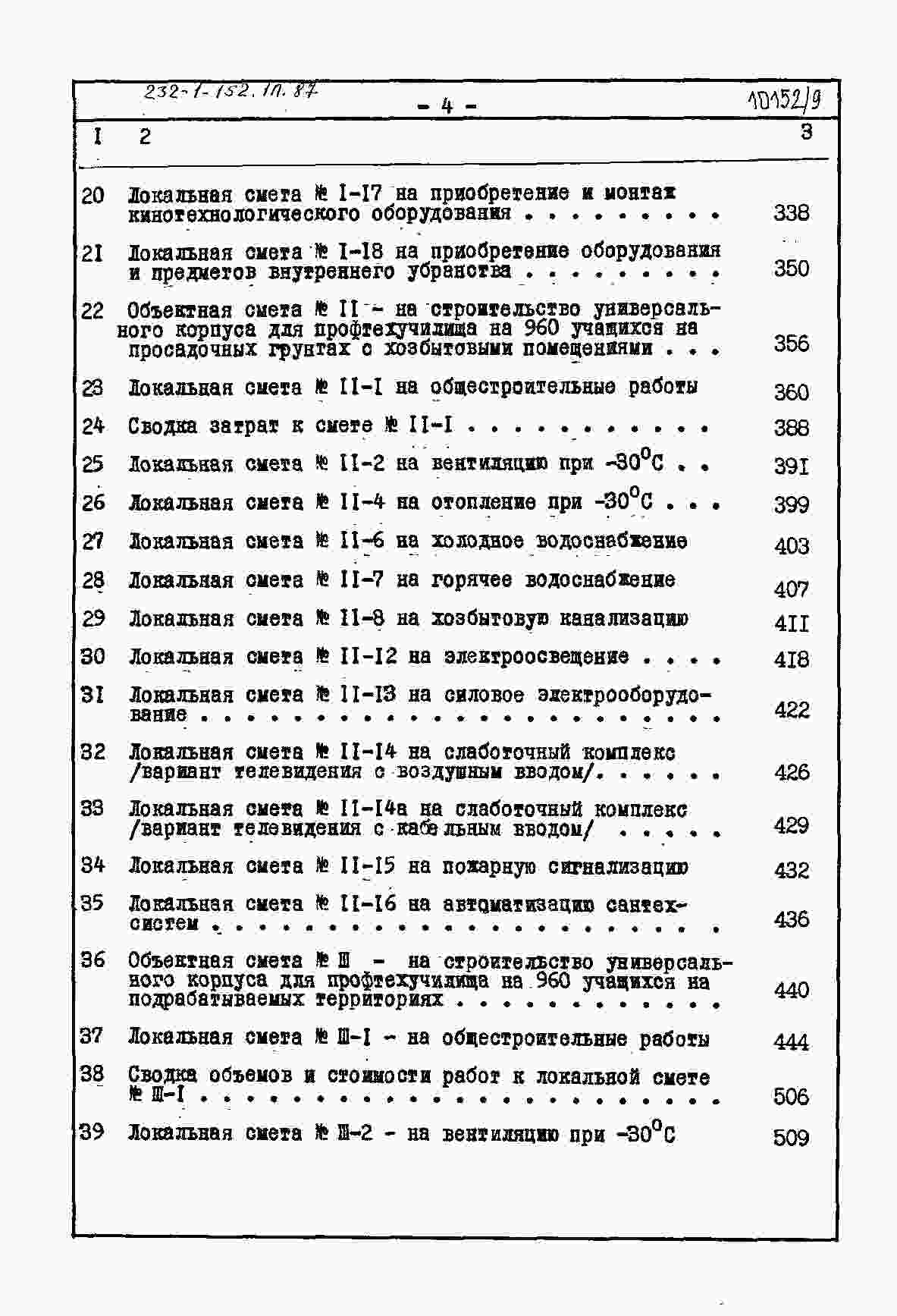

Сметы /в трех книгах/
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
6 картинка альбома:     Alt для картинки:
Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

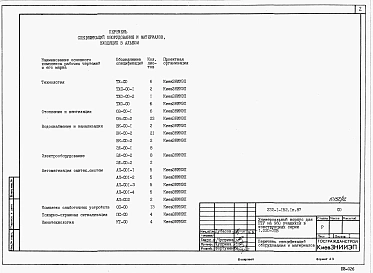

Альбом 10

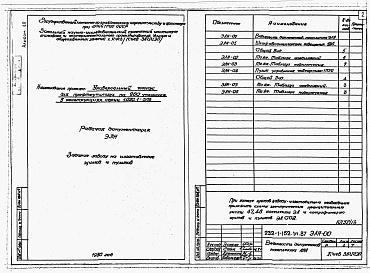

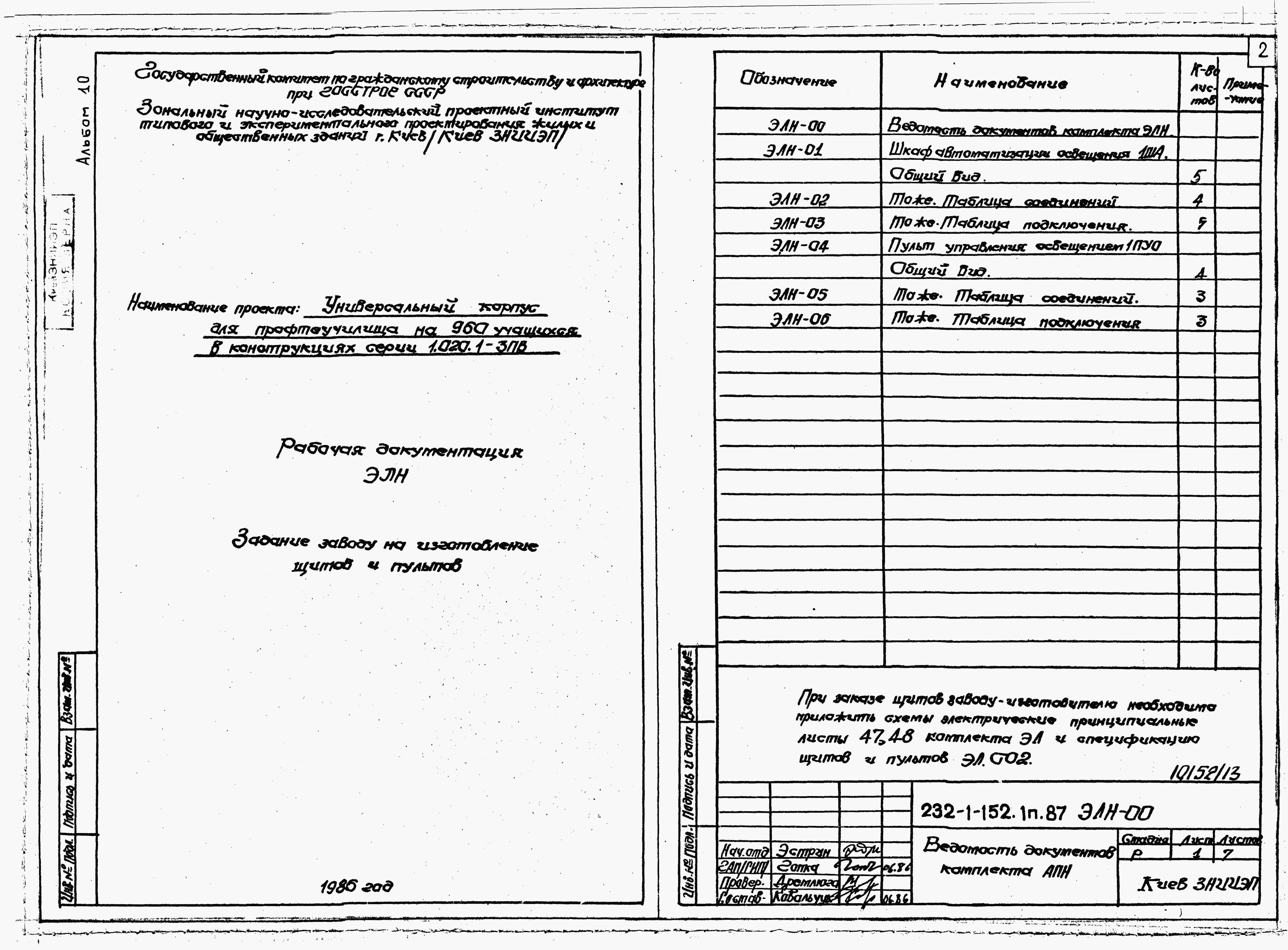

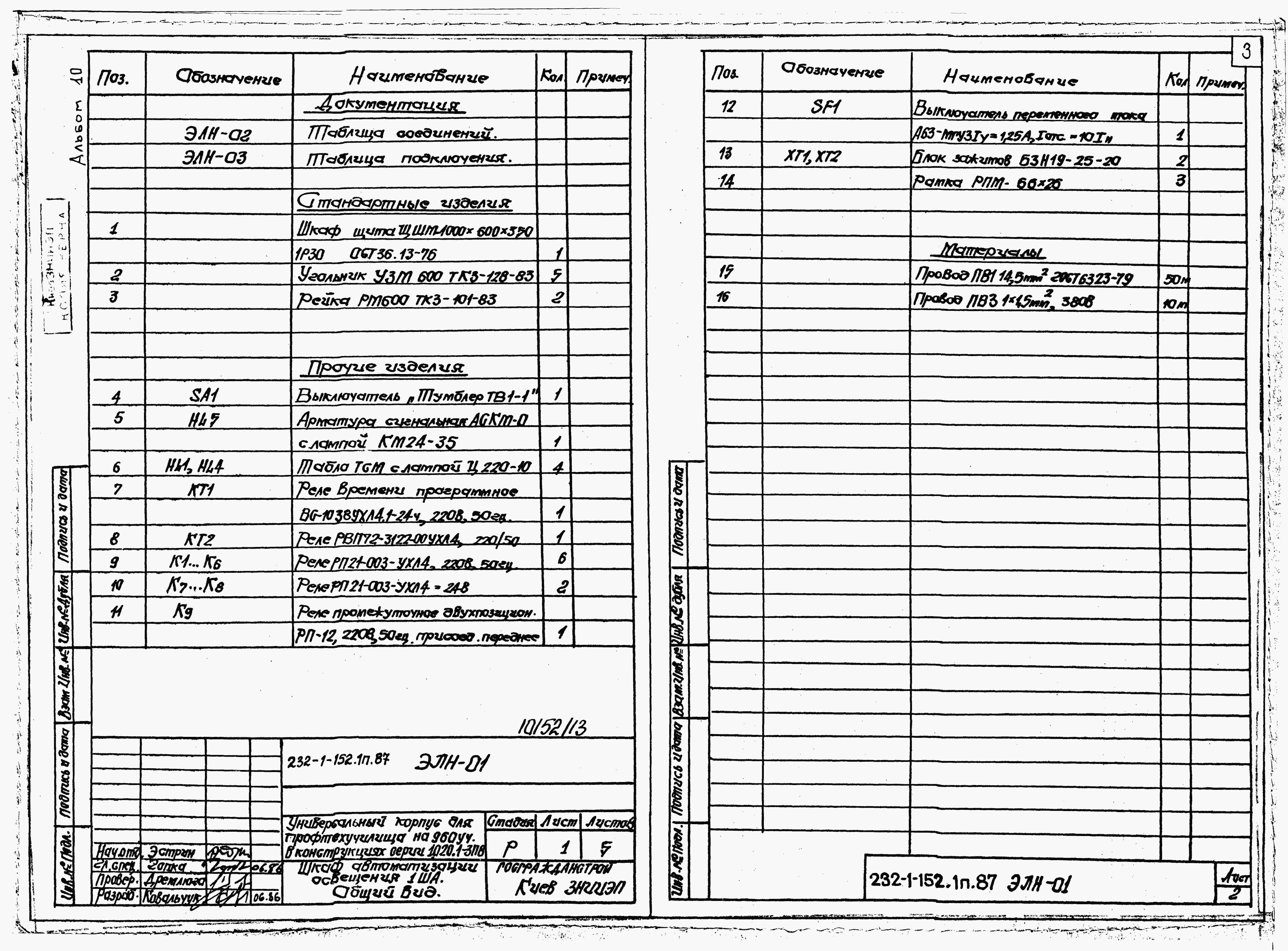

Задание заводу на изготовление щитов и пультов
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 11
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

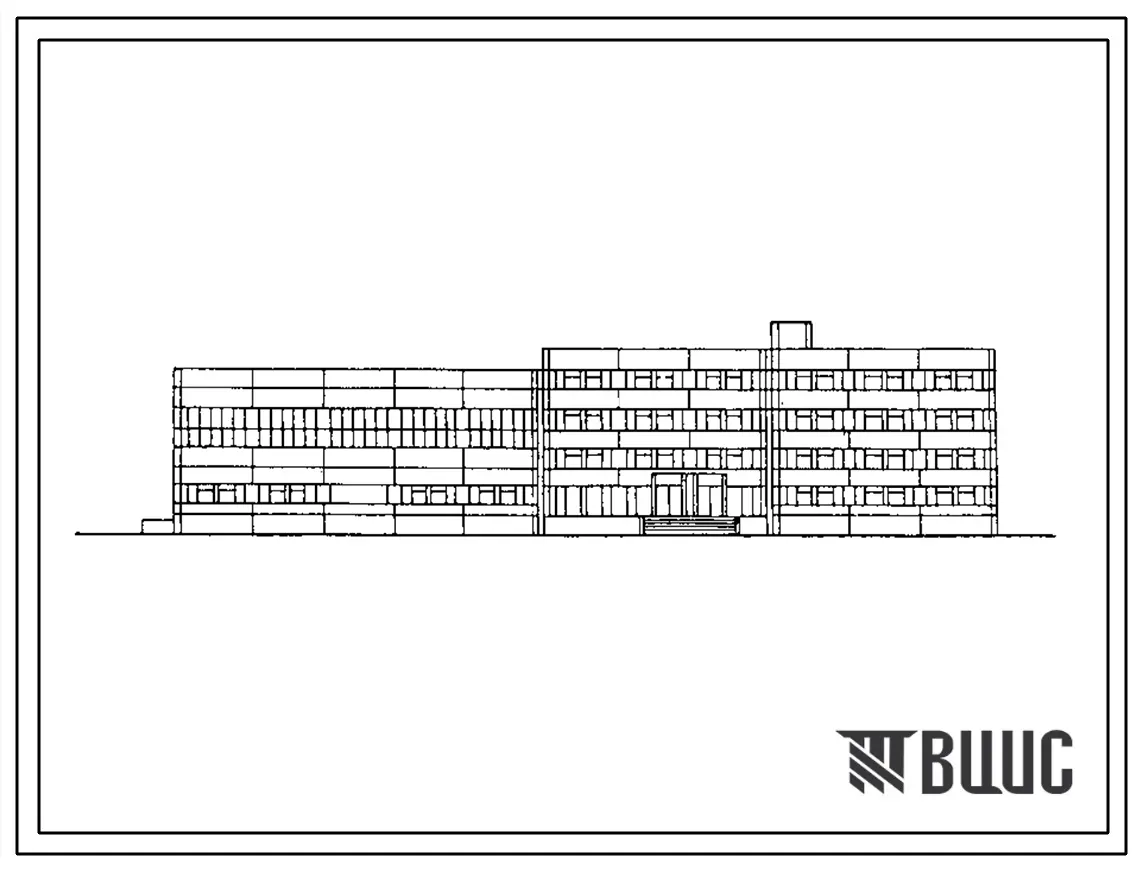

УНИВЕРСАЛЬНЫЙ КОРПУС ДЛЯ ПРОФТЕХУЧИЛИЩА НА 960 УЧАЩИХСЯ В КОНСТРУКЦИЯХ СЕРИИ 1.020.1-3ПВ /С ВАРИАНТОМ СТРОИТЕЛЬСТВА НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ/ ТИПОВОЙ ПРОЕКТ 232-1-152.2в.87.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 ЭТАЖ.

Вестибюль – 142,78 м².

Гардероб – 97,92 м².

Учебная часть – 10,40 м².

Канцелярия – 10,30 м².

Санузел для учащихся – 8,31 м².

Кабина личной гигиены женщин – 3,45 м².

Шахта инженерных сетей – 7,63 м².

Коридоры – 134,15 м².

Кабинет истории и обществоведения – 100,00 м².

Кабинет спецтехнологии слесарей – 144,89 м².

Препараторские – 76,31 м².

Рекреации – 118,06 м².

Кабинет спецтехнологии токарей – 144,40 м².

Кабинет стоматолога – 17,32 м².

Кабинет врача – 11,25 м².

Шлюз медпункта – 7,29 м².

Процедурная – 11,84 м².

Кабинет вечернего отделения – 49,93 м².

Методический кабинет – 46,14 м².

Помещение пособий – 9,00 м².

Кабинет директора – 25,07 м².

Кабинет зам.директора – 11,33 м².

Приемная – 12,17 м².

Бухгалтерия – 15,93 м².

Касса – 3,76 м².

Комната технического персонала – 13,00 м².

Ротаторная – 16,60 м².

Шлюзы – 5,22 м².

Электрощитовая – 18,07 м².

Помещение автоматической пожарной сигнализации – 9,64 м².

Склад – 21,86 м².

Инвентарная кладовая – 9,90 м².

Архив – 22,14 м².

Шлюх обеденного зала – 26,13 м².

Помещение экспедиции – 5,80 м².

Комната персонала – 5,90 м².

Кладовая – 5,90 м².

Бельевая – 5,30 м².

Инвентарная столовой – 5,69 м².

Санузел персонала столовой – 3,12 м².

Гардероб и душевая персонала столовой – 12,20 м².

Коридор столовой – 39,06 м².

Обеденный зал – 350,40 м².

Контора – 13,00 м².

Холодильная камера молока – 5,05 м².

Холодильная камера фруктов – 4,97 м².

Холодильная камера мяса – 6,21 м².

Помещение холодильных машин – 11,40 м².

Щлюз холодильных камер – 6,14 м².

Кладовая овощей – 5,29 м².

Кабинет зав.производством – 4,67 м².

Кладовая сухих продуктов – 7,79 м².

Моечная кухонной посуды – 6,06 м².

Моечная столовой посуды – 27,57 м².

Доготовочная – 17,12 м².

Холодный цех – 17,99 м².

Горячий цех – 53,62 м².

Тамбуры – 28,70 м².

2 ЭТАЖ.

Преподавательская – 53,00 м².

Музей трудовой и боевой славы и фойе – 95,62 м².

Комната общественных организаций – 20,83 м².

Санузлы – 23,80 м².

Кабинет технических средств обучения – 76,75 м².

Кладовая – 9,38 м².

Препараторские – 89,80 м².

Фотолаборатория – 12,34 м².

Рекреация – 116,42 м².

Кабинет зам.директора – 19,07 м².

Кабинет спецтехнологии фрезеровщиков – 73,29 м².

Кабинет математики – 155,96 м².

Кабинет материаловедения – 79,29 м².

Кабинет допусков и техизмерений – 71,11 м².

Спортзал – 546,93 м².

Инвентарная спортзала – 15,16 м².

Раздевалка и душевые – 61,80 м².

Комната физрука – 6,70 м².

Снарядная – 15,60 м².

Инвентарная актового зала – 11,16 м².

Актовый зал – 286,46 м².

Комната художественной самодеятельности – 16,48 м².

Артистическая – 17,65 м².

Коридоры – 131,23 м².

3 ЭТАЖ.

Читальный зал – 153,45 м².

Кабинет экономики – 53,58 м².

Препараторские – 67,07 м².

Санузел – 23,80 м².

Коридор – 102,67 м².

Рекреация – 117,46 м².

Лаборатория физики – 73,29 м².

Кабинет астрономии – 71,60 м².

Кабинет физики – 50,00 м².

Кабинет русского языка и литературы – 111,92 м².

Кабинет украинского языка – 103,96 м².

Спортзал /второй свет/.

Актовый зал /второй свет/.

Кинопроекционная – 20,51 м².

Перемоточная – 4,50 м².

Тамбур – 2,36 м².

Радиоузел – 13,28 м².

Абонемент читального зала – 25,94 м².

Книгохранилище – 110,02 м².

Венткамера – 7,57 м².

Форкамера – 4,64 м².

4 ЭТАЖА.

Рекреация – 172,59 м².

Лекционная – 70,20 м².

Препараторская – 84,97 м².

Кабинет технического творчества – 40,30 м².

Кабинет начальной военной подготовки – 54,10 м².

Комната хранения оружия – 5,64 м².

Комната чистки оружия – 8,48 м².

Санузел – 23,80 м².

Комитет комсомола – 10,48 м².

Коридор – 34,39 м².

Лаборатория химии и биологии – 72,71 м².

Кабинет химии и биологии – 50,75 м².

Кабинет-лаборатория электротехники – 71,55 м².

Кабинет технического черчения – 91,62 м².

Кабинет иностранного языка – 106,74 м².

Шлюз – 2,5 м².

ПОДВАЛ НА ОТМ.-3.20.

Венткамера – 55,34 м².

Помещение инженерных коммуникаций – 34,35 м².

Кладовая спортинвентаря – 34,35 м².

Воздушная завеса-теплопункт – 28,10 м².

Насосная питьевого водоснабжения – 32,29 м².

Кладовая несгораемого спортинвентаря – 21,34 м².

Коридор – 61,12 м².

Форкамера – 29,79 м².

Тамбур – 2,58 м².

Техническое подполье – 1687,97 м².

ВАРИАНТ ПОДВАЛА С РАЗМЕЩЕНИЕМ ХОЗЯЙСТВЕННО-БЫТОВЫХ ПОМЕЩЕНИЙ НА ОТМ.-3.200.

Венткамера – 88,46 м².

Помещение инженерных коммуникаций – 34,35 м².

Кладовая спортинвентаря – 34,35 м².

Воздушная завеса-теплопункт – 28,10 м².

Насосная хозпитьевого водопровода – 32,29 м².

Кладовая несгораемого спортинвентаря – 21,34 м².

Коридор – 225,61 м².

Кладовая машиностроения – 157,37 м².

Комната экспозиции гражданской обороны – 55,72 м².

Кладовая металлообработки – 48,16 м².

Комната сантехников – 16,76 м².

Комната электриков – 21,40 м².

Санузел – 66,40 м².

Кладовая слесарных инструментов – 145,81 м².

Комната экспозиции противопожарной техники – 21,40 м².

Кладовая несгораемого спортинвентаря – 55,72 м².

Кладовая строительных метизов – 55,72 м².

Комната слесарей – 12,50 м².

Форкамера – 29,79 м².

Тамбур – 2,58 м².

Техническое помещение – 825,28 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты и стены подполья – для просадочных грунтов – железобетонные сборно-монолитные по серии 1.020.1-3пв, вып.4-1. типоразмеров – 7.

Фундаменты для подрабатываемых территорий – сборные железобетонные по серии 1.020.1-3пв, вып.1-1. типоразмеров – 2.

Связи-распорки – сборные железобетонные по серии 1.020.1-3пв, вып.1-1. типоразмеров – 2.

Колонны – сборные железобетонные по серии 1.020.1-3пв, вып.2-1. типоразмеров – 5. 1.020.1-3пв, вып.2-3. типоразмеров – 3. 1.020-1/83, вып.2-1. типоразмеров – 5. 1.020-1/83, вып.2-5. типоразмеров – 4. 1.020-1/83, вып.2-7. типоразмеров – 1.

Ригели – сборные железобетонные по серии 1.020-1/83, вып.3-1. типоразмеров – 14.

Балки покрытия – сборные железобетонные по серии 1.462.1-16, вып.1. типоразмеров – 1.

Диафрагмы жесткости – сборные железобетонные по серии 1.020-1/83, вып.4-1. типоразмеров – 11.

Плиты покрытий и перекрытий – сборные железобетонные по серии 1.041.1-2, вып.1. типоразмеров – 7. 1.042.1-2, вып.1. типоразмеров – 2. ГОСТ 22701.1-77*. Типоразмеров – 1.

Стены наружные – сборные легкобетонные панели по серии 1.030.1-1, вып.1-1. типоразмеров – 24.

Лестницы – сборные железобетонные по серии 1.050.1-2, вып.1. типоразмеров – 5.

Перегородки – гипсобетонные панели по серии 1.231.9-7, вып.1. типоразмеров – 33. /вариант – перегородки из сухой гипсовой штукатурки ГКЛ по серии 1.231.9-10, вып.1/.

Кровля – рулонная из 4-х слоев гидроизола на битумной мастике ГОСТ 2889-80.

Полы – линолеум, керамическая плитка, бетонные, реечные.

Окна – деревянные раздельные по ГОСТ 11214-86. типоразмеров – 6. /вариант – раздельно-спаренные деревянные со стеклопакетами и стеклом по ГОСТ 24699-81/. Типоразмеров – 6.

Двери внутренние – деревянные по ГОСТ 6629-74*. Типоразмеров – 27.

Двери наружные – деревянные по ГОСТ 24698-81. типоразмеров – 2.

Наибольшая масса монтажного элемента /балка покрытия/ - 10,4т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от наружной сети. Напор на вводе – 20,0м.

Канализация – производственно-бытовая в наружную сеть.

Ливнестоки – внутренние в наружную ливневую сеть, с вариантом на отмостку.

Отопление – центральное водяное от внешнего источника. Параметры теплоносителя – 105-70ºС.

Нагревательные приборы – радиаторы М-140-АО, М-140, конвектора «Комфорт-20».

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Горячее водоснабжение – от внешнего источника. Напор на вводе – 20,0м.

Электроснабжение – от наружных сетей напряжение 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, звонковая сигнализация, пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Сметная документация составлена в нормах и ценах 1984г. За расчетную единицу принят 1 учащийся. Количество учащихся – 960.
