Типовой проект 232-9-14 Общественно-бытовые блоки кооперированных центров профтехобразования на 1920 учащихся. Клубный блок

Общие данные

Номер проекта

232-9-14

Наименование проекта

Общественно-бытовые блоки кооперированных центров профтехобразования на 1920 учащихся. Клубный блок

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома

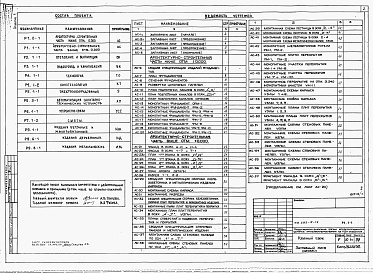

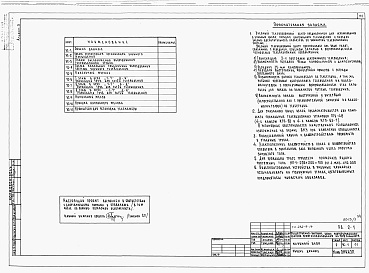

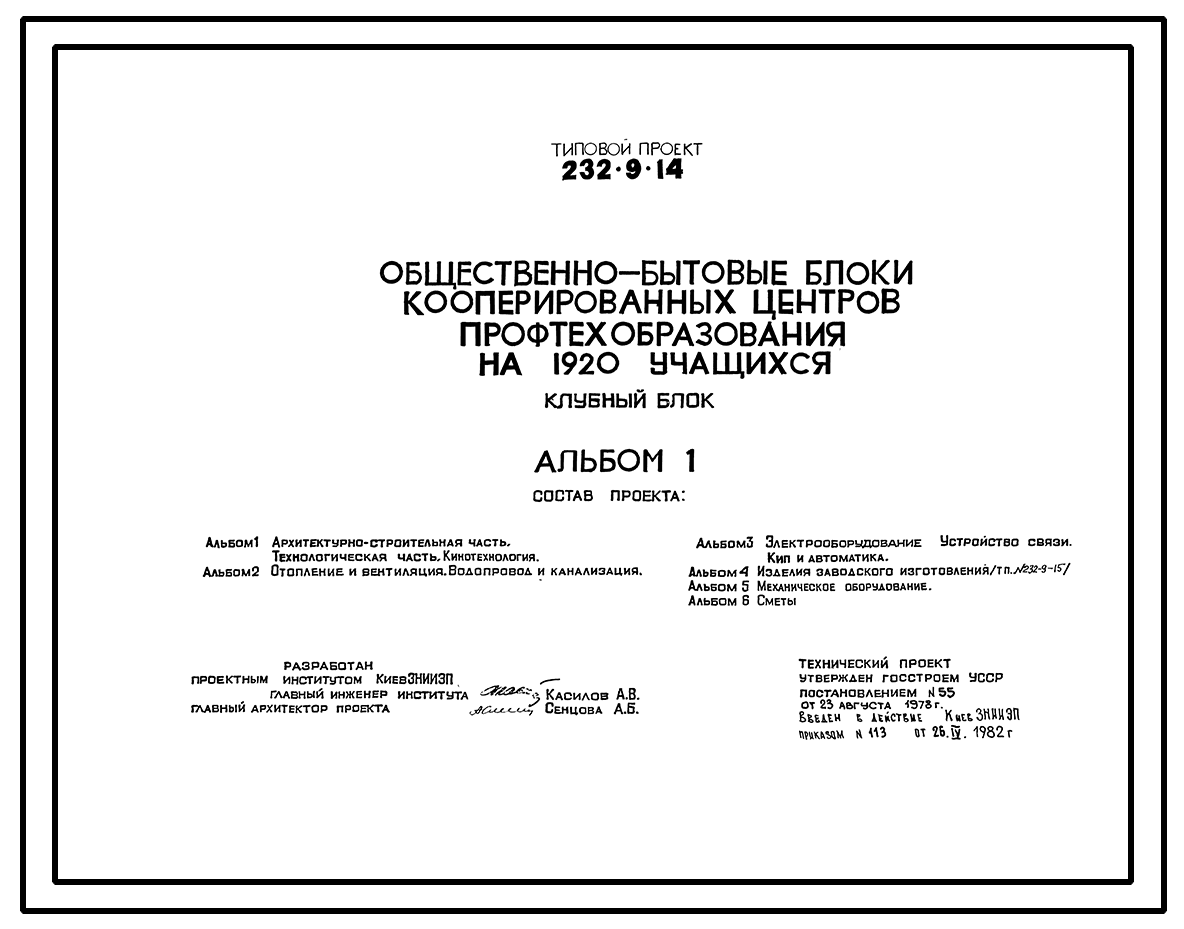

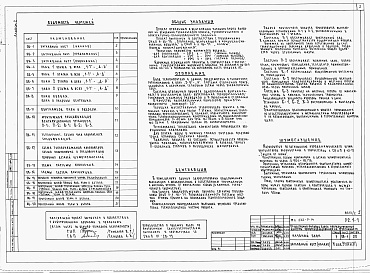

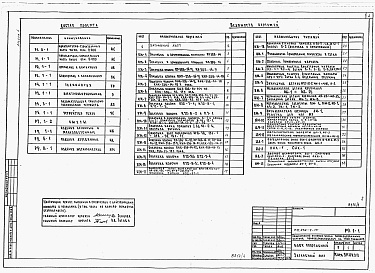

Альбом 1
Архитектурно-строительная часть. Технологическая часть. Кинотехнология.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

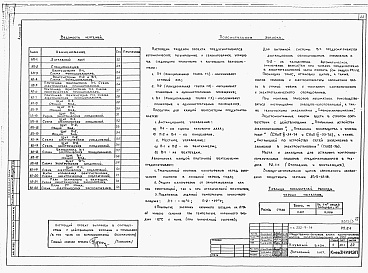

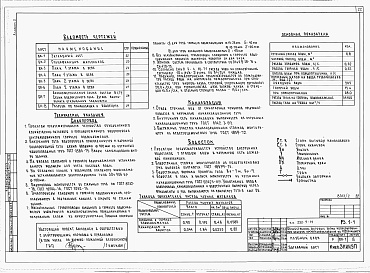

Альбом 2
Отопление и вентиляция. Водопровод и канализация.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

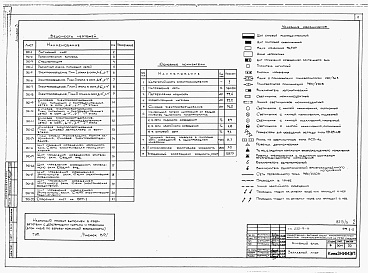

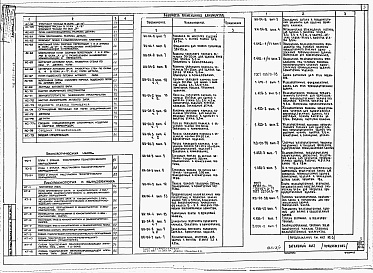

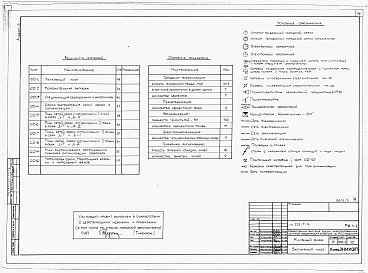

Альбом 3
Электрооборудование. Устройство связи. КИП и автоматика.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

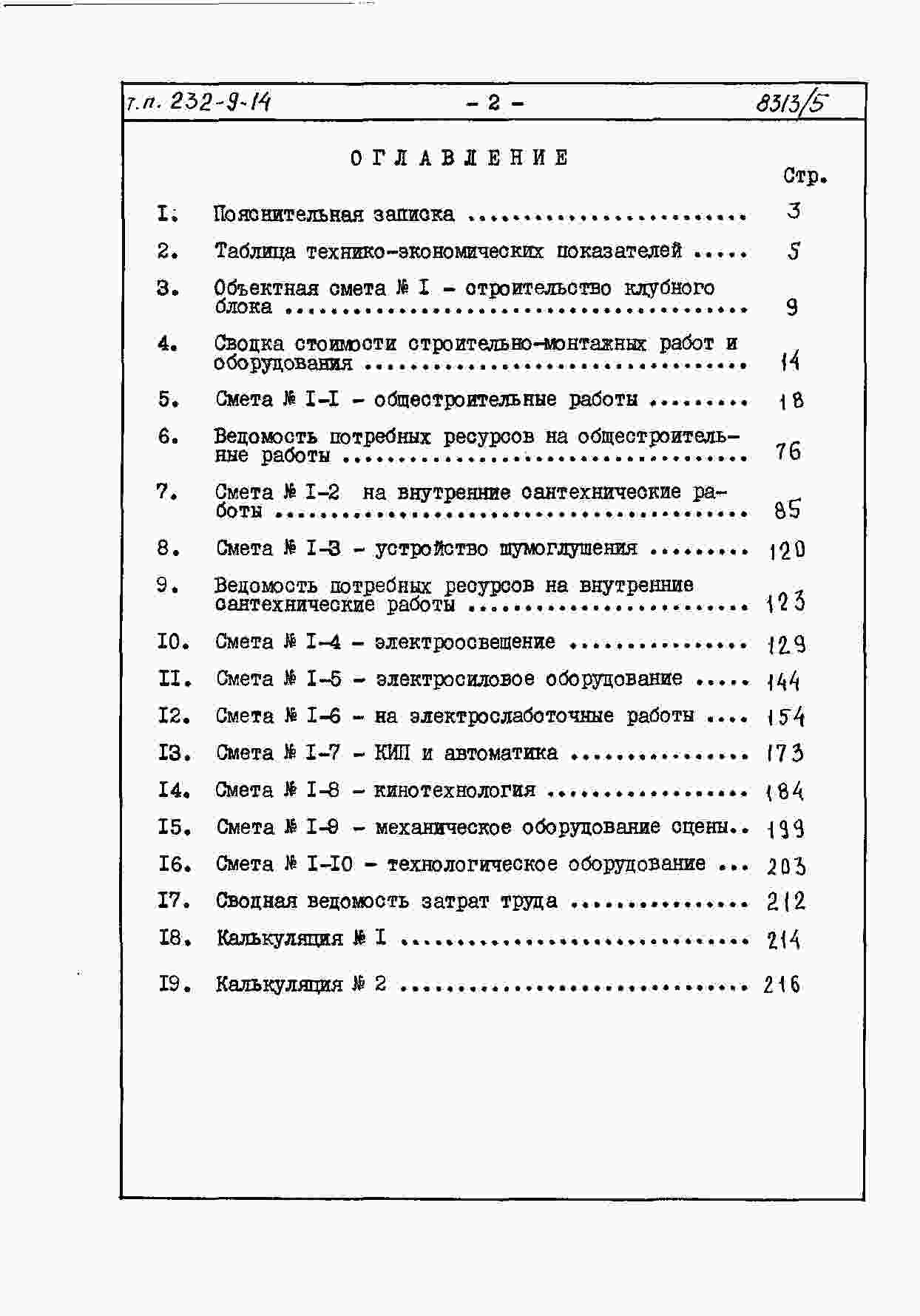

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

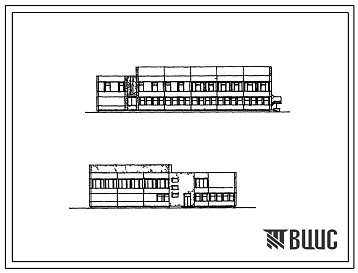

ОБЩЕСТЕННО-БЫТОВЫЕ БЛОКИ КООПЕРИРОВАННЫХ ЦЕНТРОВ ПРОФТЕХОБРАЗОВАНИЯ НА 1920 УЧАЩИХСЯ. КЛУБНЫЙ БЛОК.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Актовый зал - 432м².

Фойе – 154,9м².

Киноаппаратная – 56,2м².

Канцелярия – 18,6м².

Комната техперсонала – 18,5м².

Кабинет зам.директора – 12,3м².

Кабинет директора – 21,4м².

Комната общественных организаций – 54,6м².

Комната технического творчества – 72,6м².

Комната коллективов художественной самодеятельности – 34,6м².

Бухгалтерия, касса – 26,4м².

Абонемент – 35,0м².

Читальный зал – 214,5м².

Аудиовизуальные кабины – 121,8м².

Подсобное помещение – 8,4м².

Кладовая.

Книгохранилище.

Архив (телестудия).

Кинофотолаборатория.

Кинокласс – 21,7м².

Фотокласс – 23,4м².

Агрегатная охлаждения – 10,8м².

Сан.узлы – 6,0м².

Пожарный пост – 6,0м².

Теплопункт – 10,1м².

Электрощитовая – 11,5м².

Венткамера – 55,7м².

Тамбур – 21,2м².

Коридор - 196м².

Холл – 35,6м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии ИИ-04-1, вып.6, ленточные – из сборных бетонных блоков по ГОСТ 13579-78. Типоразмеров – 8.

Фундаментные балки – сборные железобетонные по серии 1.415-1, вып.1. типоразмеров – 7.

Колонны – сборные железобетонные по серии ИИ-04-2,6,7, вып.12,15. 1.423-3, вып.1. КЭ-01-55, вып.2. типоразмеров – 29.

Перекрытия и покрытие – сборные железобетонные панели по серии ИИ-04-4, вып.33. типоразмеров – 5.

Балки покрытия – сборные железобетонные по серии 1.462-3, вып.1. типоразмеров – 1.

Стены наружные – сборные железобетонные панели по серии ИИ-04-5, вып.6. типоразмеров – 16.

Ригели – сборные железобетонные по серии ИИ-04-3, вып.4,5. типоразмеров – 10.

Перемычки – сборные железобетонные по серии 1.138-10, вып.1. типоразмеров – 8.

Перегородки – гипсобетоны по серии 1.231-1, вып.1,2, кирпичные, шлакоблочные.

Кровля – 4-х слойная, рулонная из рубероида.

Лестницы – сборные железобетонные по серии ИИ-04-7, вып.1. типоразмеров – 3.

Полы – паркетные, линолеум, бетонные, керамические, мозаичные, брусковые.

Окна – деревянные, со спаренными переплетами по ГОСТ 11214-78. типоразмеров – 7.

Двери – по ГОСТ 6629-74, ОСТ 20-3-78. типоразмеров – 14.

Наибольшая масса монтажного элемента /балка покрытия/ - 8,5т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой, расчетный напор на вводе – 28м.вод.ст.

Канализация – хозяйственно-бытовая и производственная в наружную сеть. Ливнесток – внутренний, в наружную сеть.

Отопление – центральное, водяное. Температура теплоносителя 150º-70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением.

Горячее водоснабжение – от внешней сети. Расчетный напор на вводе – 15,4м.вод.ст.

Электроснабжение – от сети напряжением 380/220В.

Освещение – люминесцентными лампами и лампами накаливания.

Устройства связи – телефонизация, радиофикация, электрочасофикация, охранная и пожарная сигнализации.

Лифты – грузовые грузоподъемность. 100кгс и 500кгс.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель вместимости общественного зала – 1место. (расчетных единиц – 640.)
