Типовой проект 232-1-139.86 Универсальный корпус на 360 учащихся для ПТУ (на примере подготовки водителей автотранспортных средств) в конструкциях серии 1.020-1/83

Общие данные

Номер проекта

232-1-139.86

Наименование проекта

Универсальный корпус на 360 учащихся для ПТУ (на примере подготовки водителей автотранспортных средств) в конструкциях серии 1.020-1/83

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

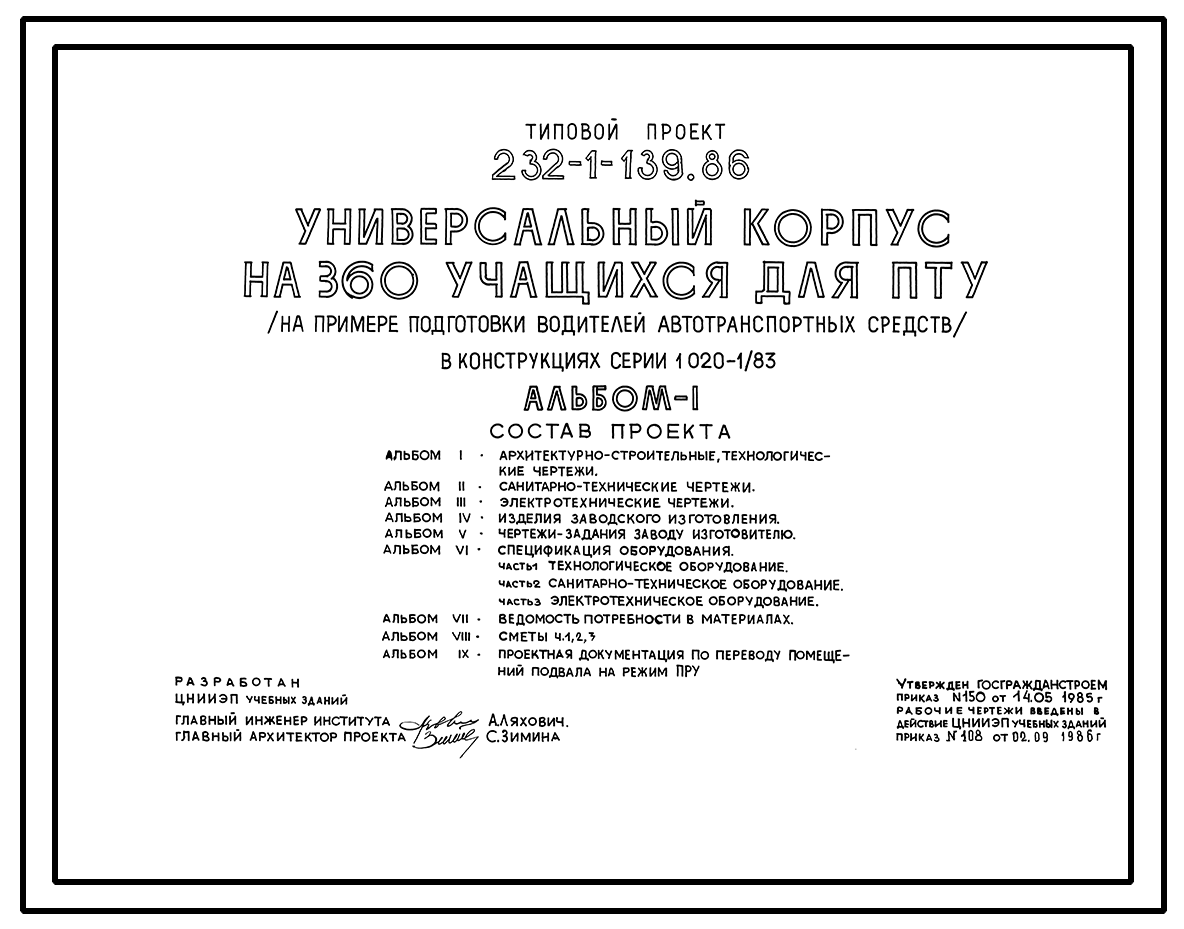

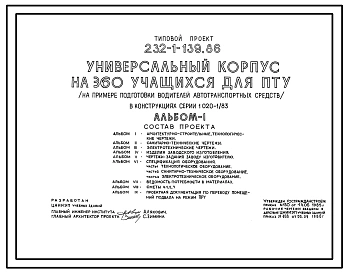

Состав проекта
Номер альбома
Наименование
Состав альбома

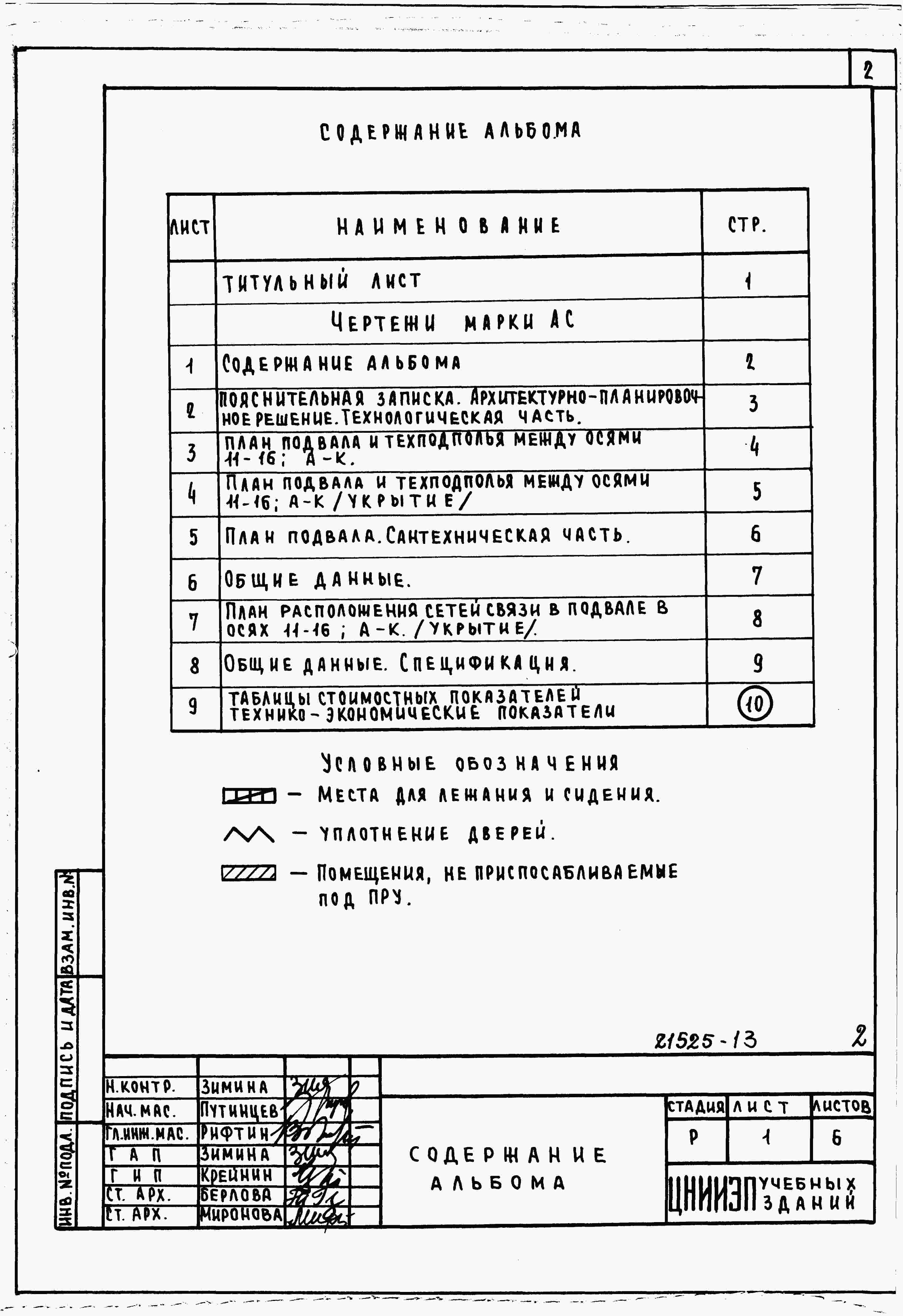

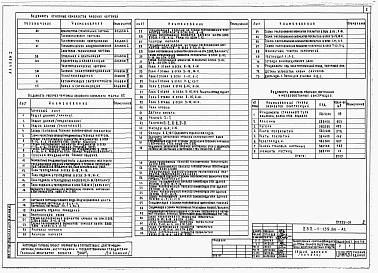

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

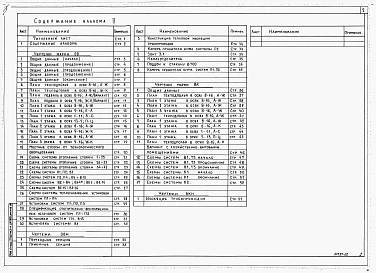

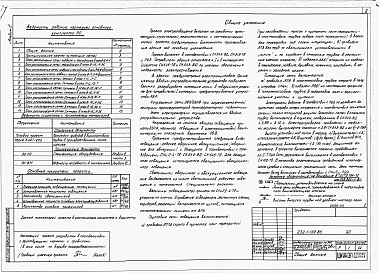

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

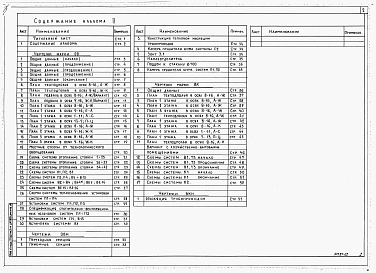

Альбом 3

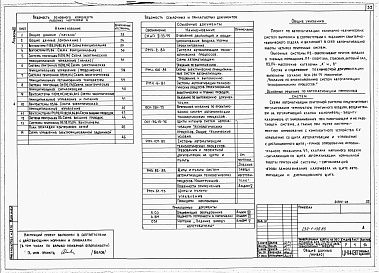

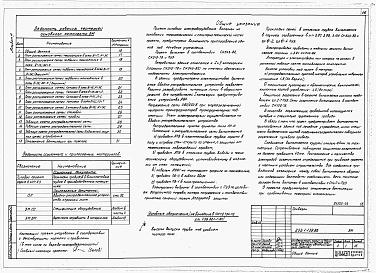

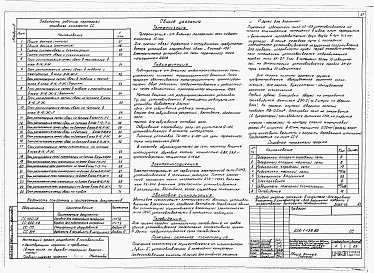

Электротехнические чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
Альбом 4

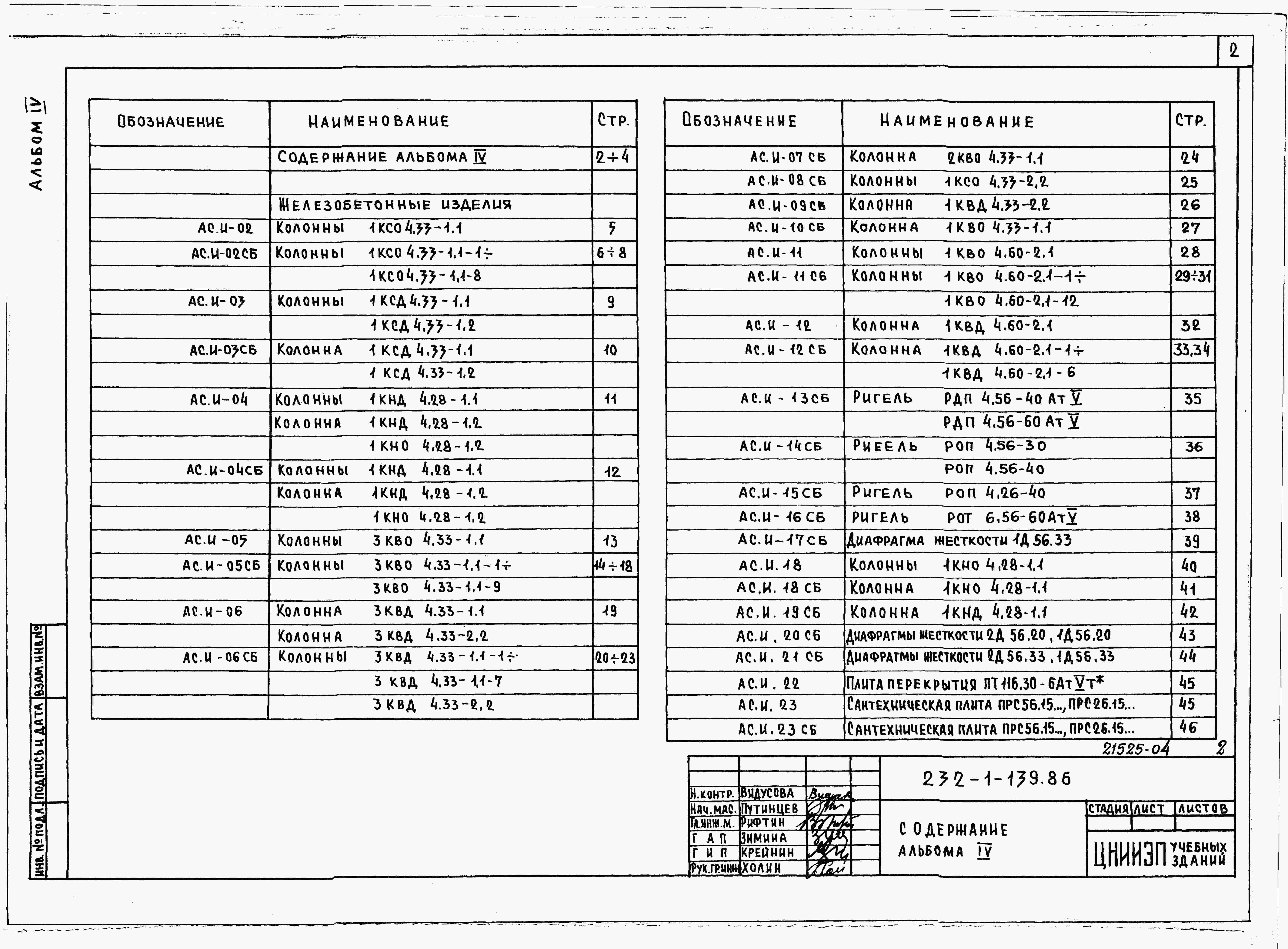

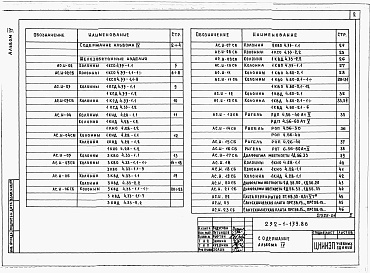

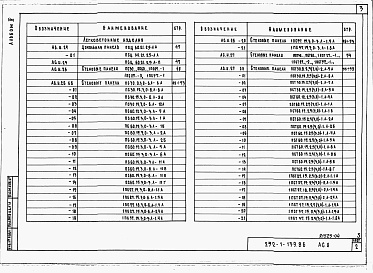

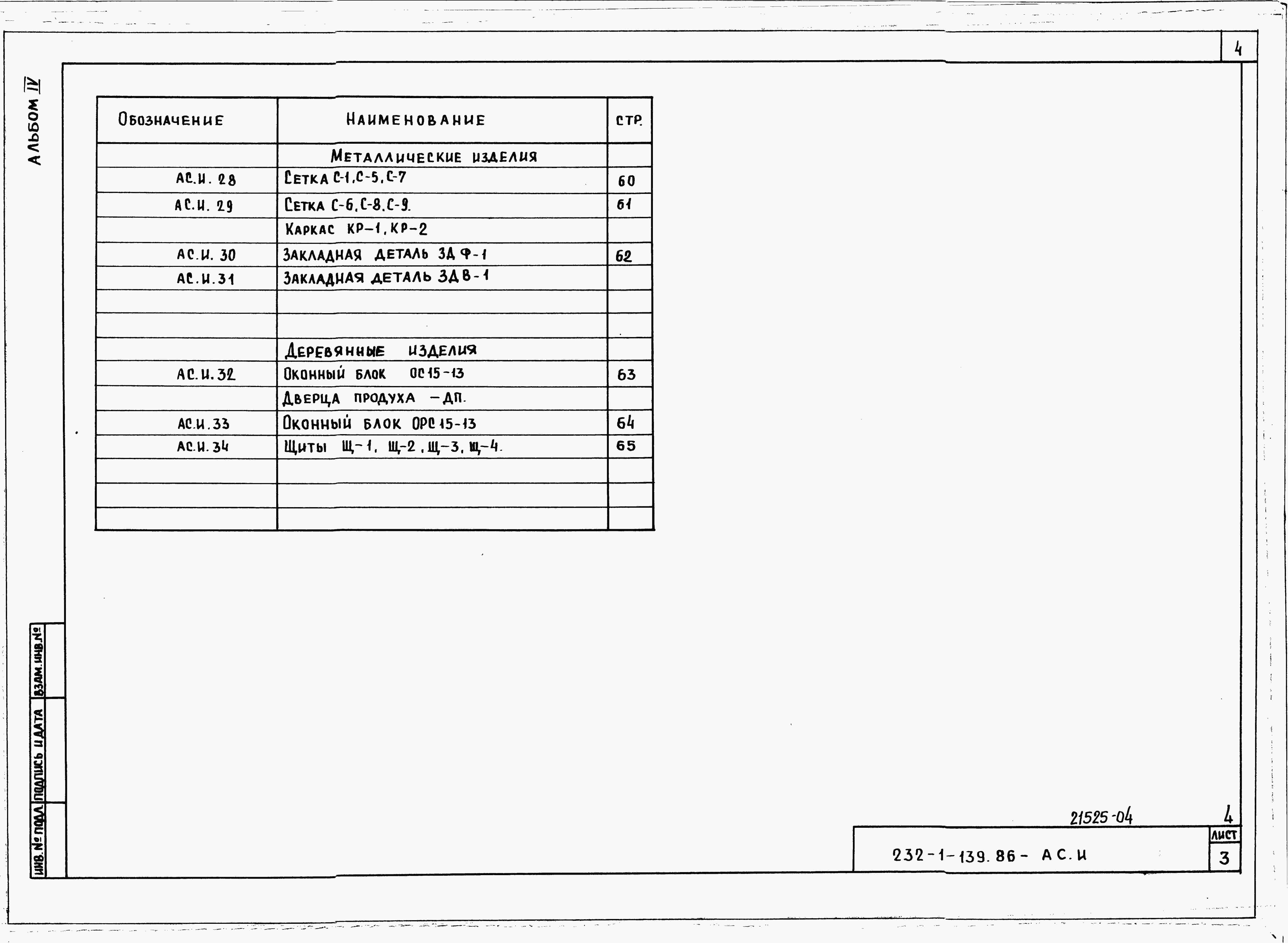

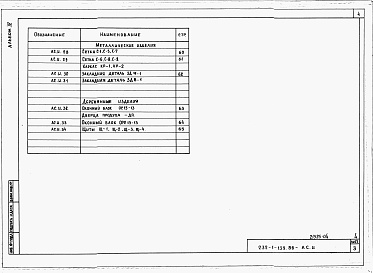

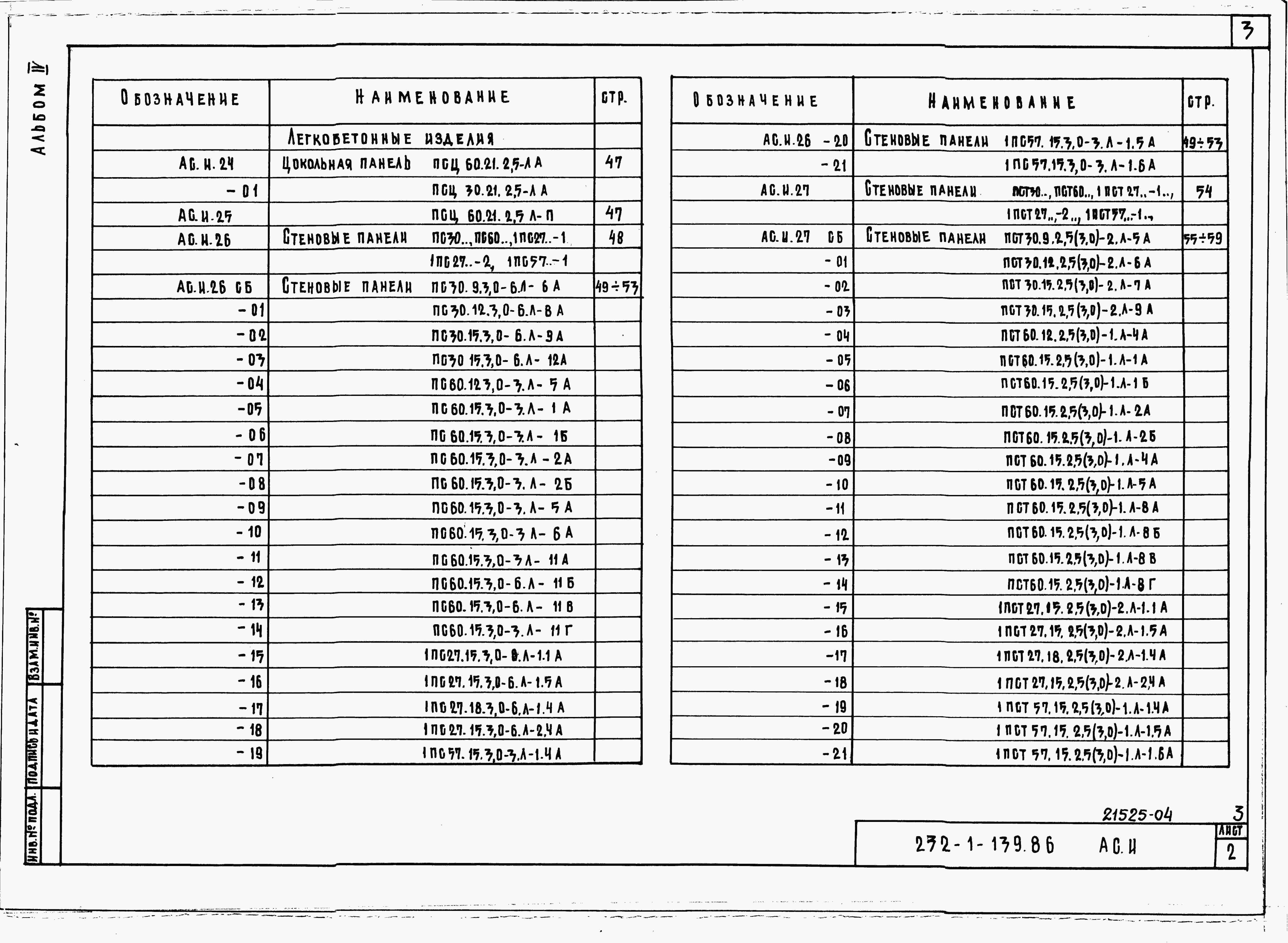

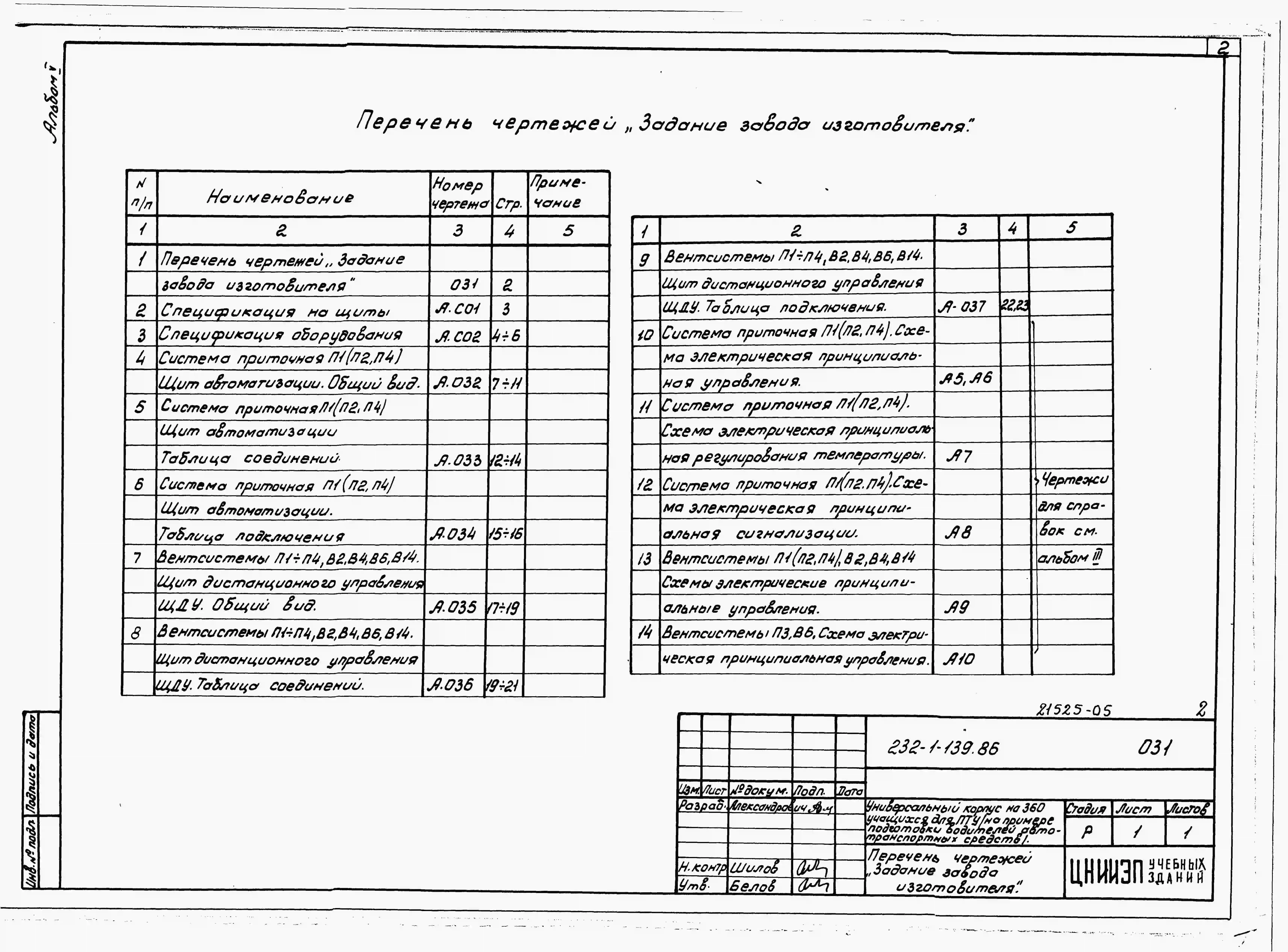

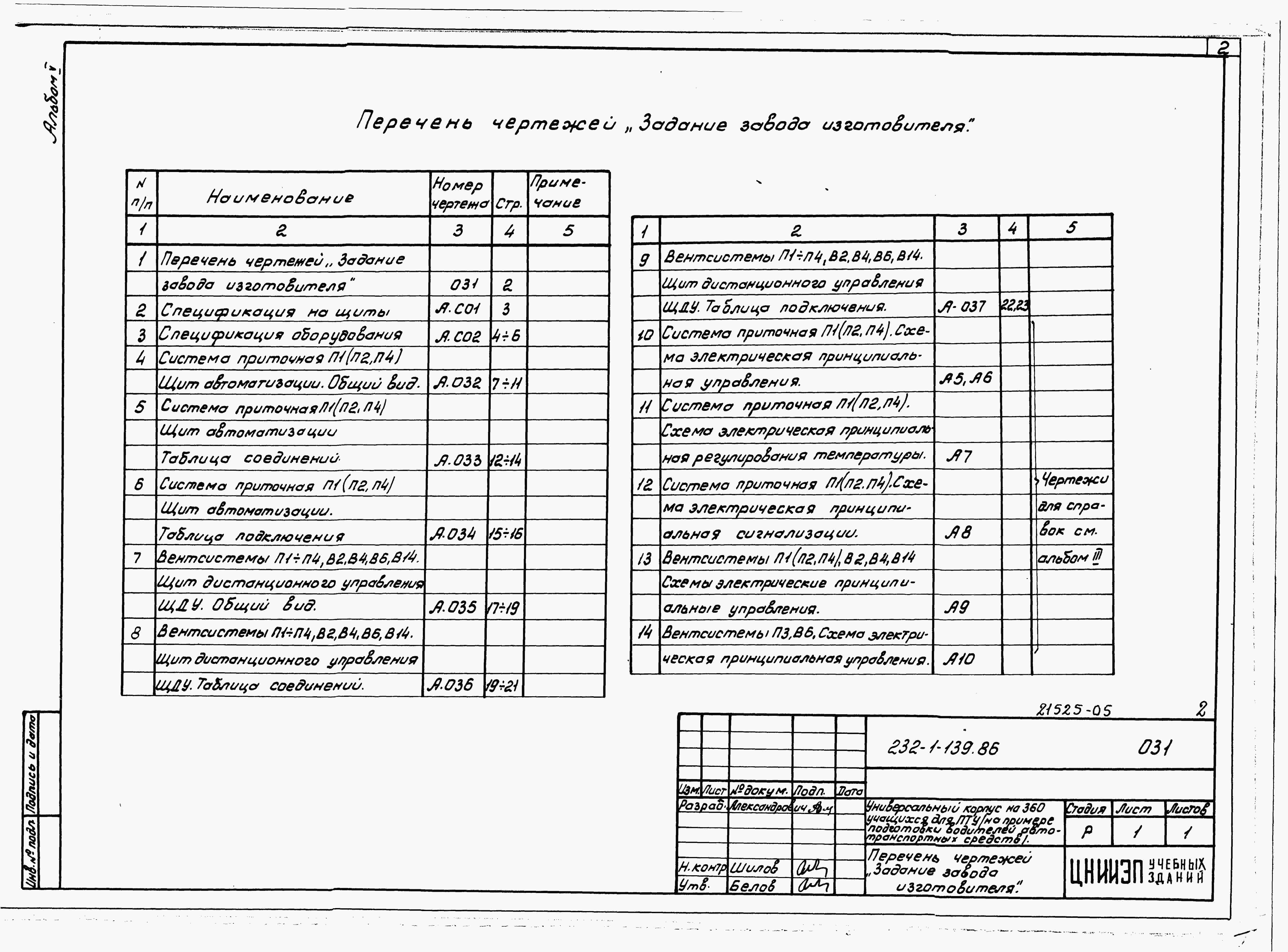

Изделия заводского изготовления
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Спецификации оборудования. Часть 1 Технологическое оборудование
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 6
Спецификации оборудования. Часть 2 Санитарно-техническое оборудование
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 6

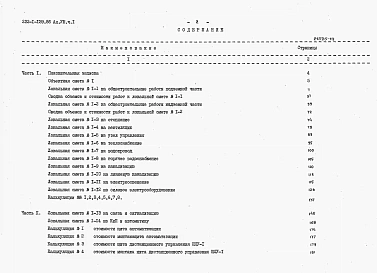

Спецификации оборудования. Часть 3 Электротехническое оборудование
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

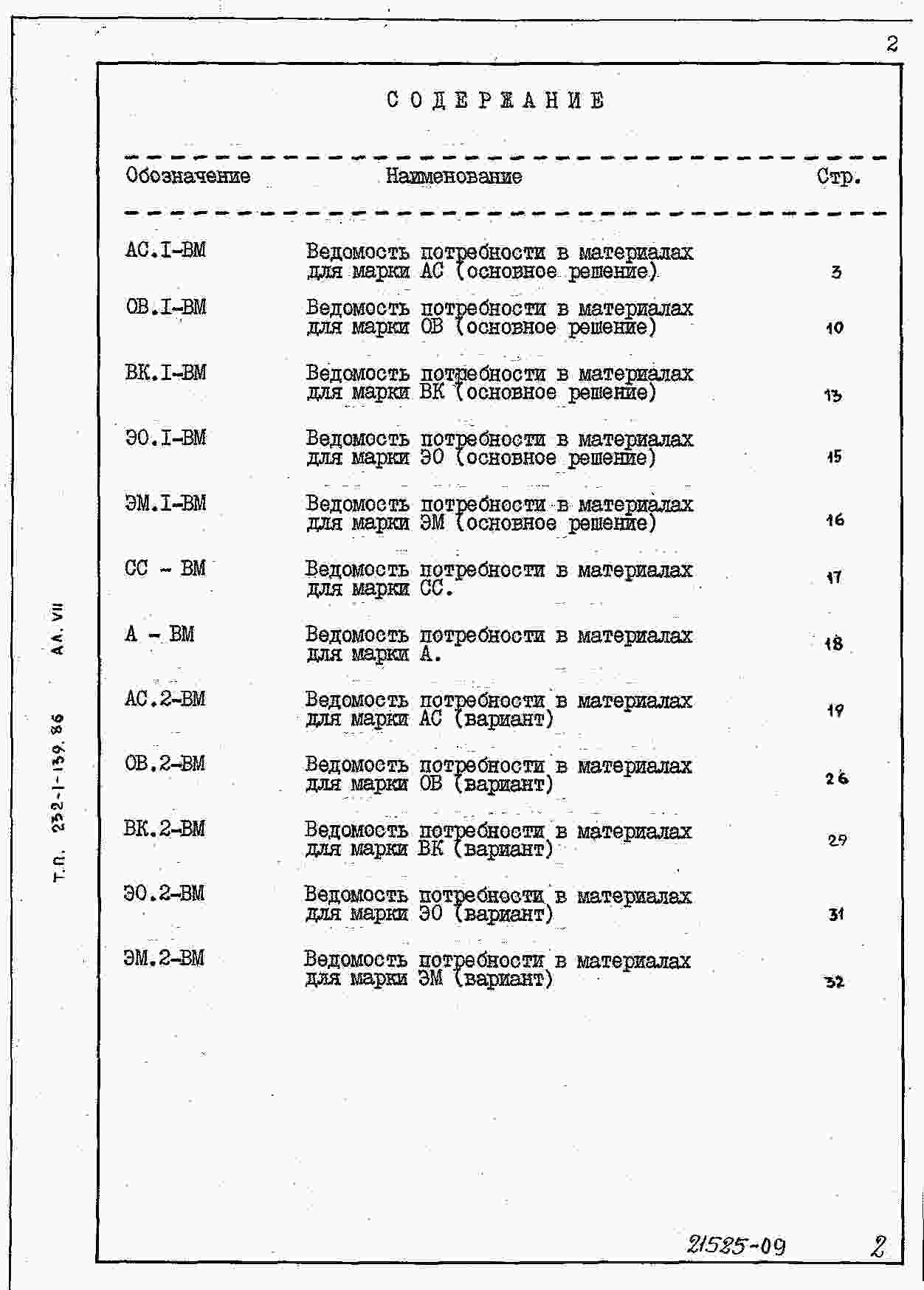

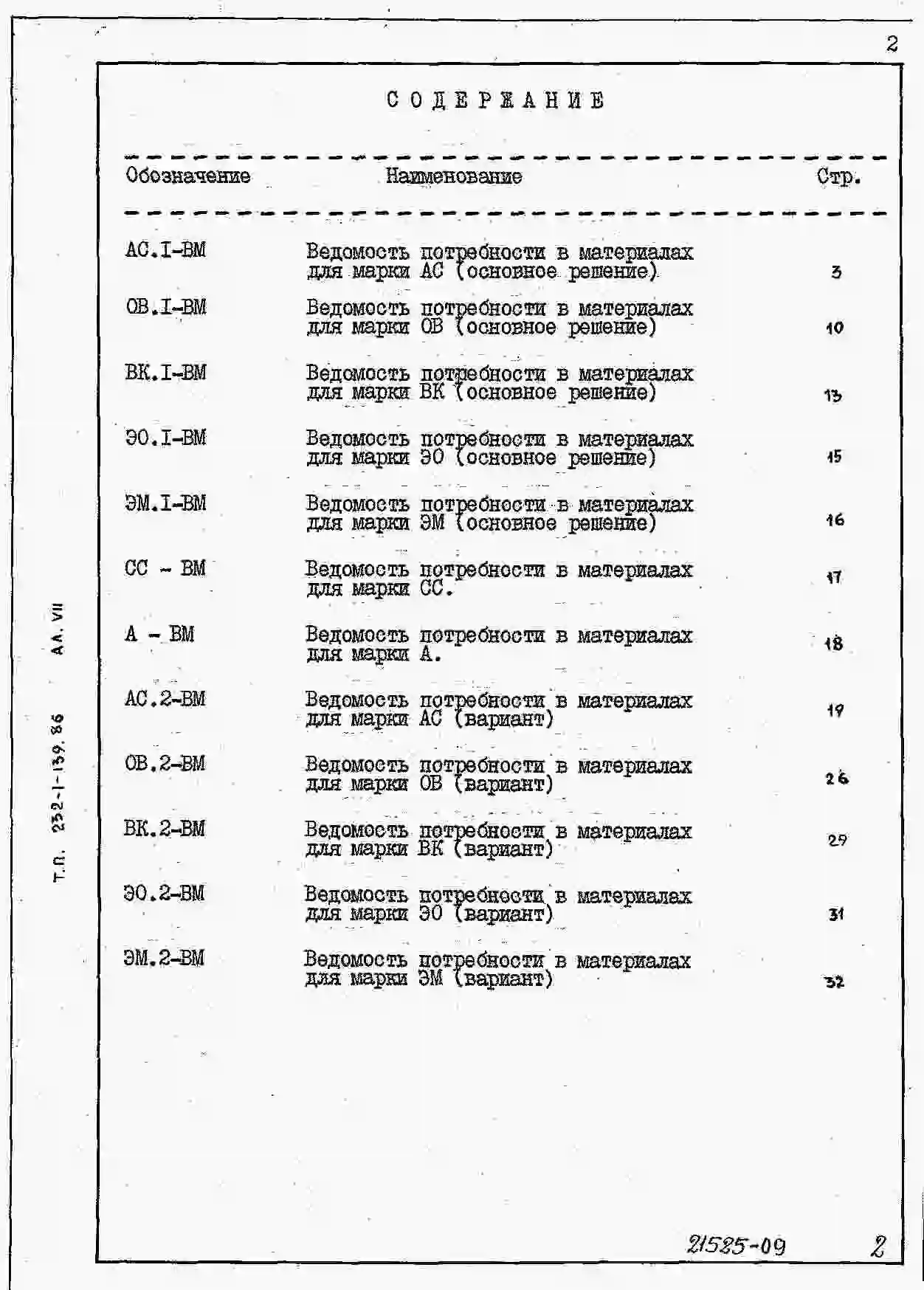

Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

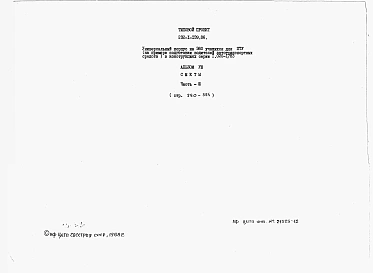

Альбом 8

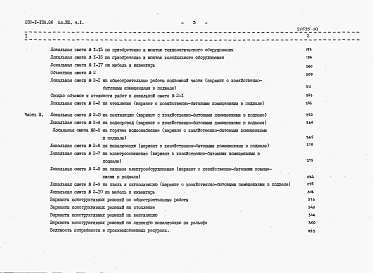

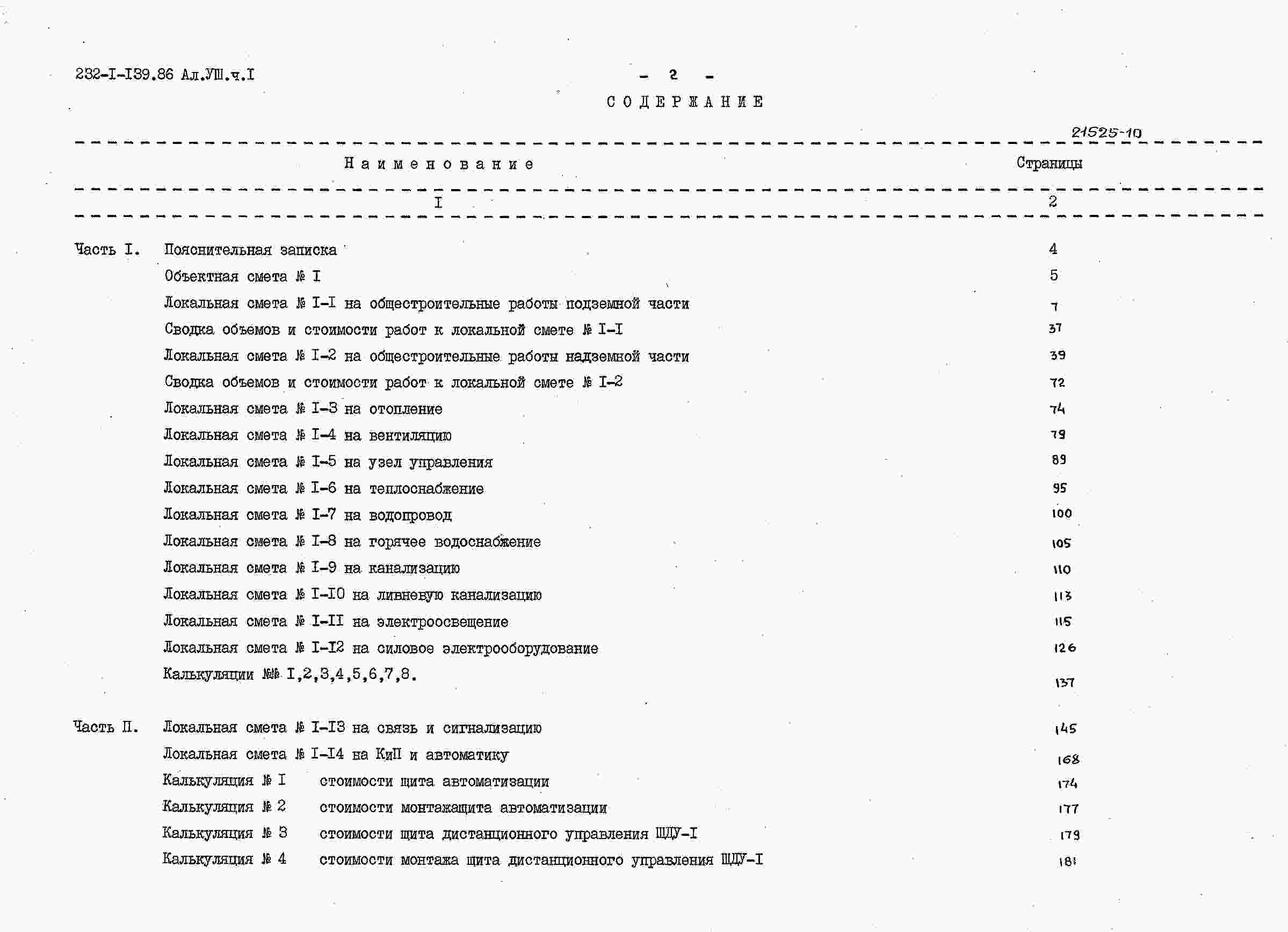

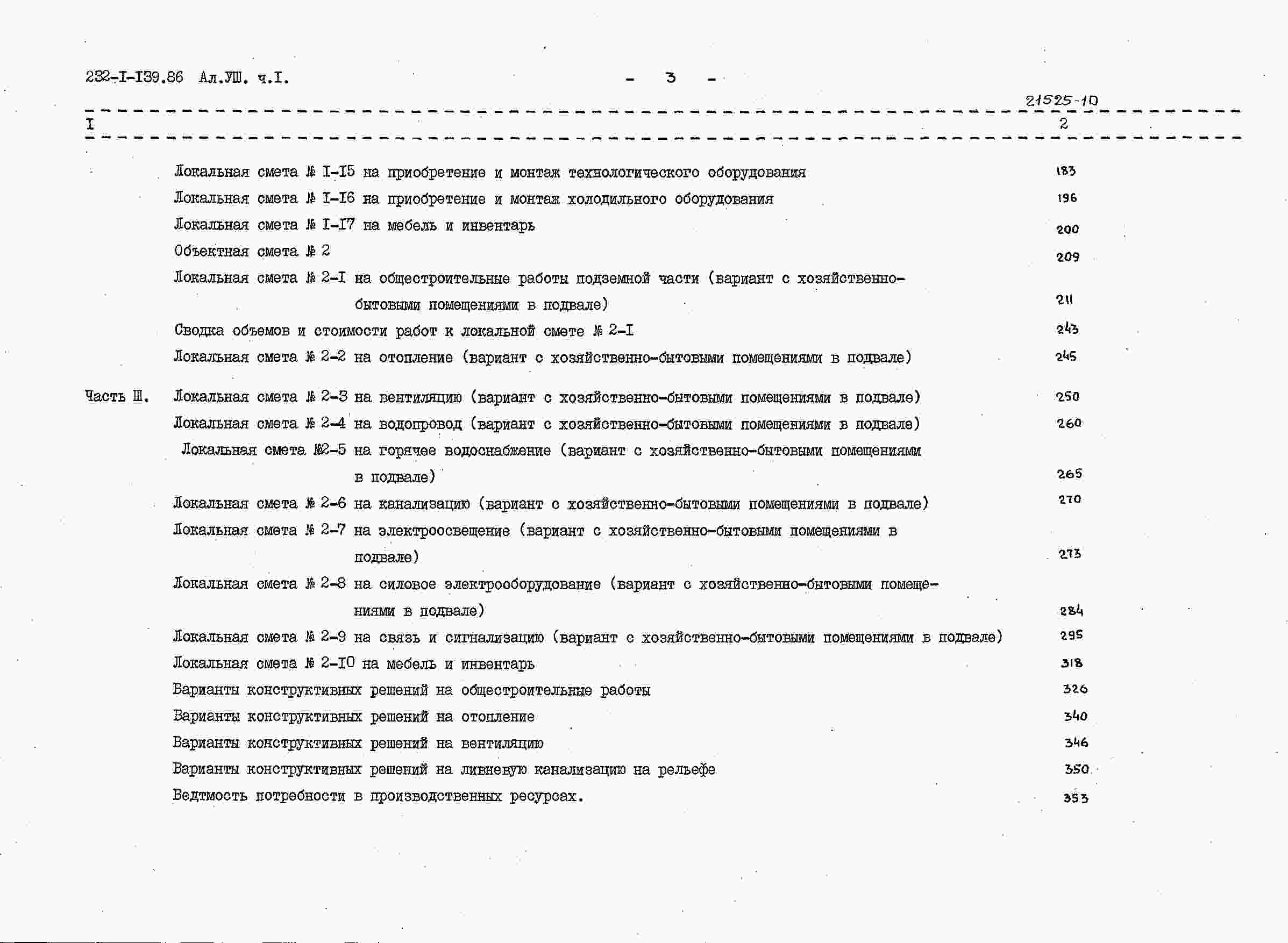

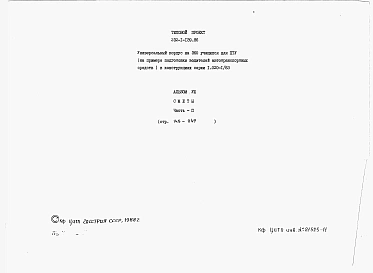

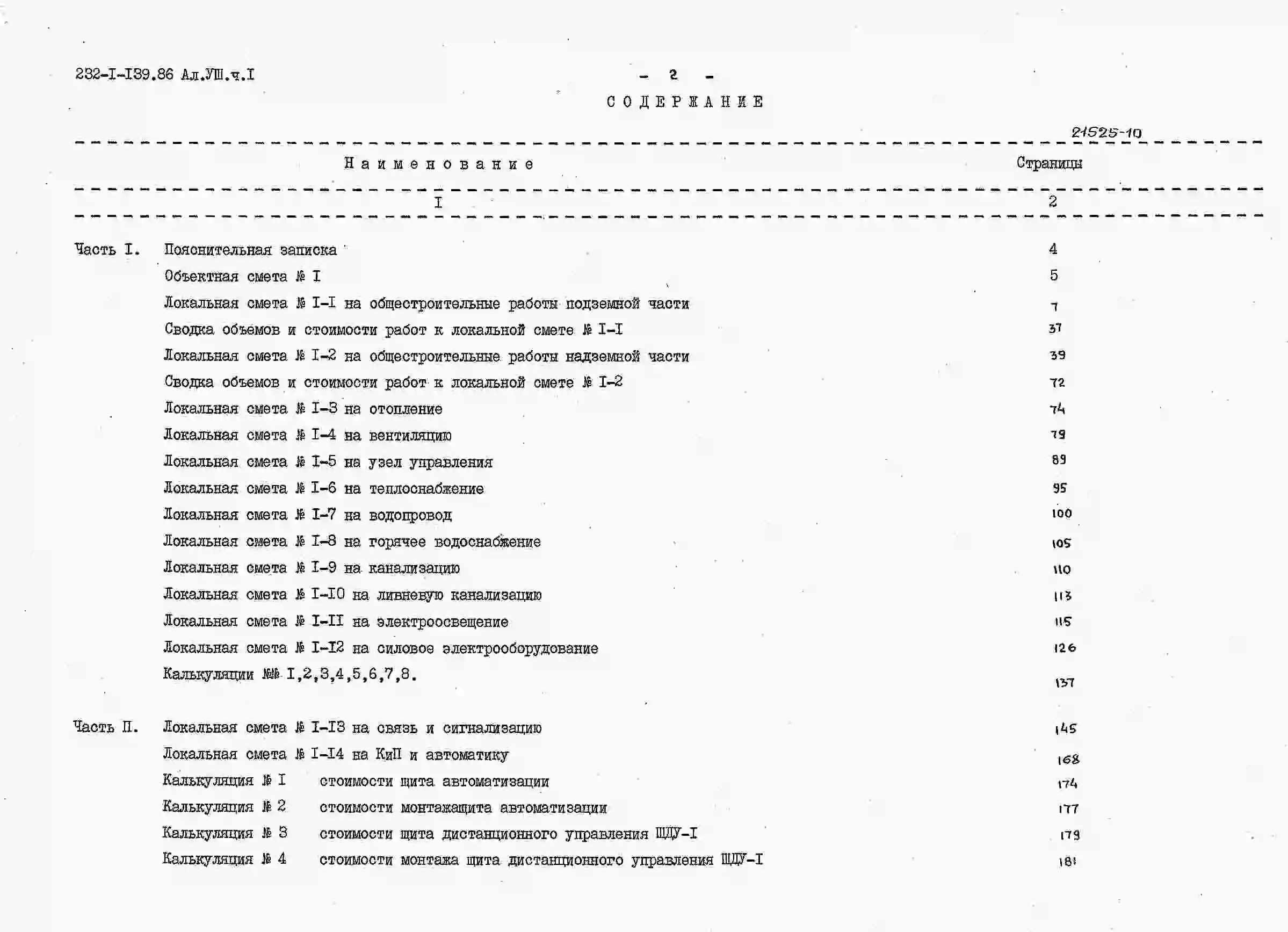

Сметы. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 8

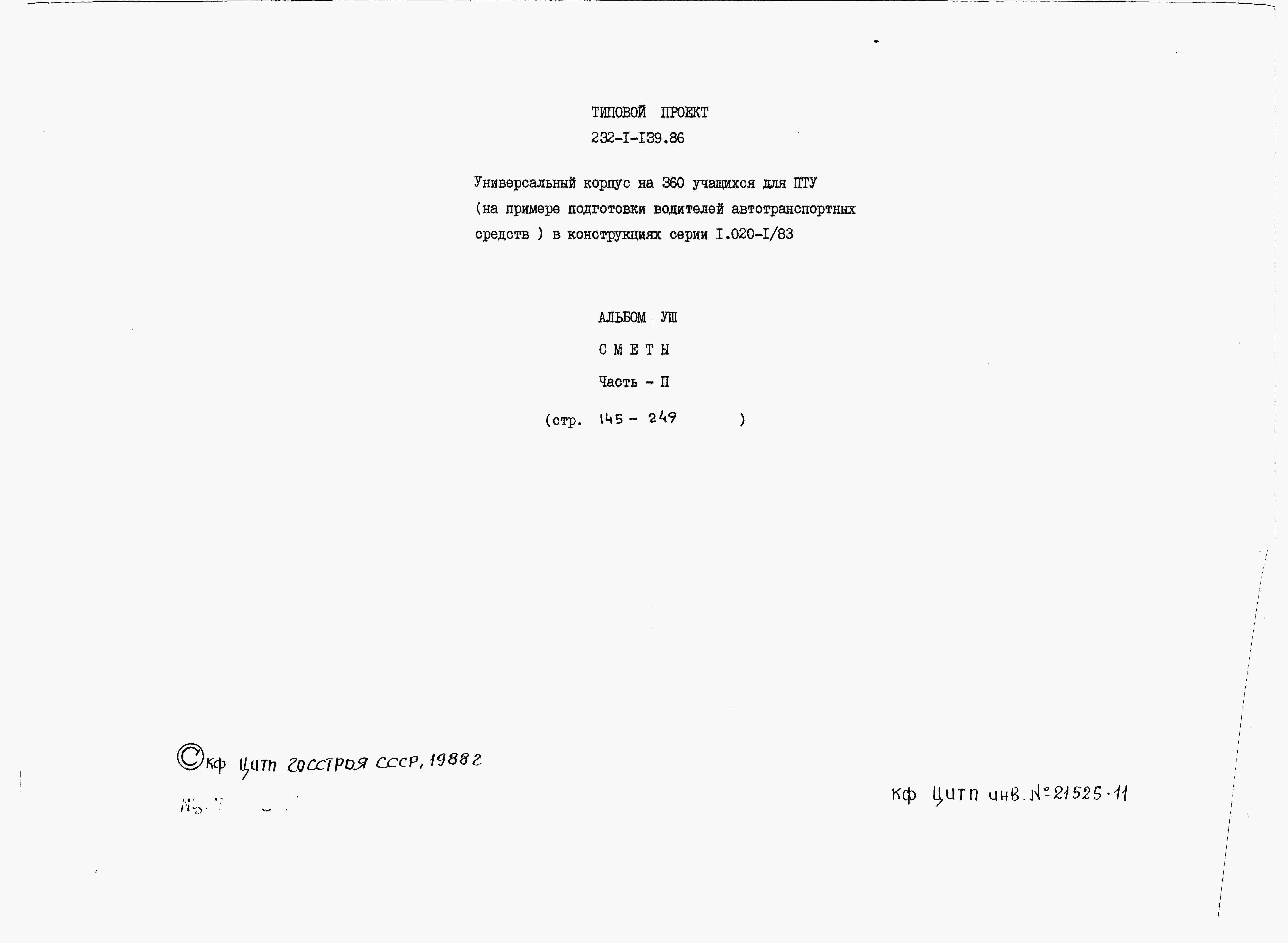

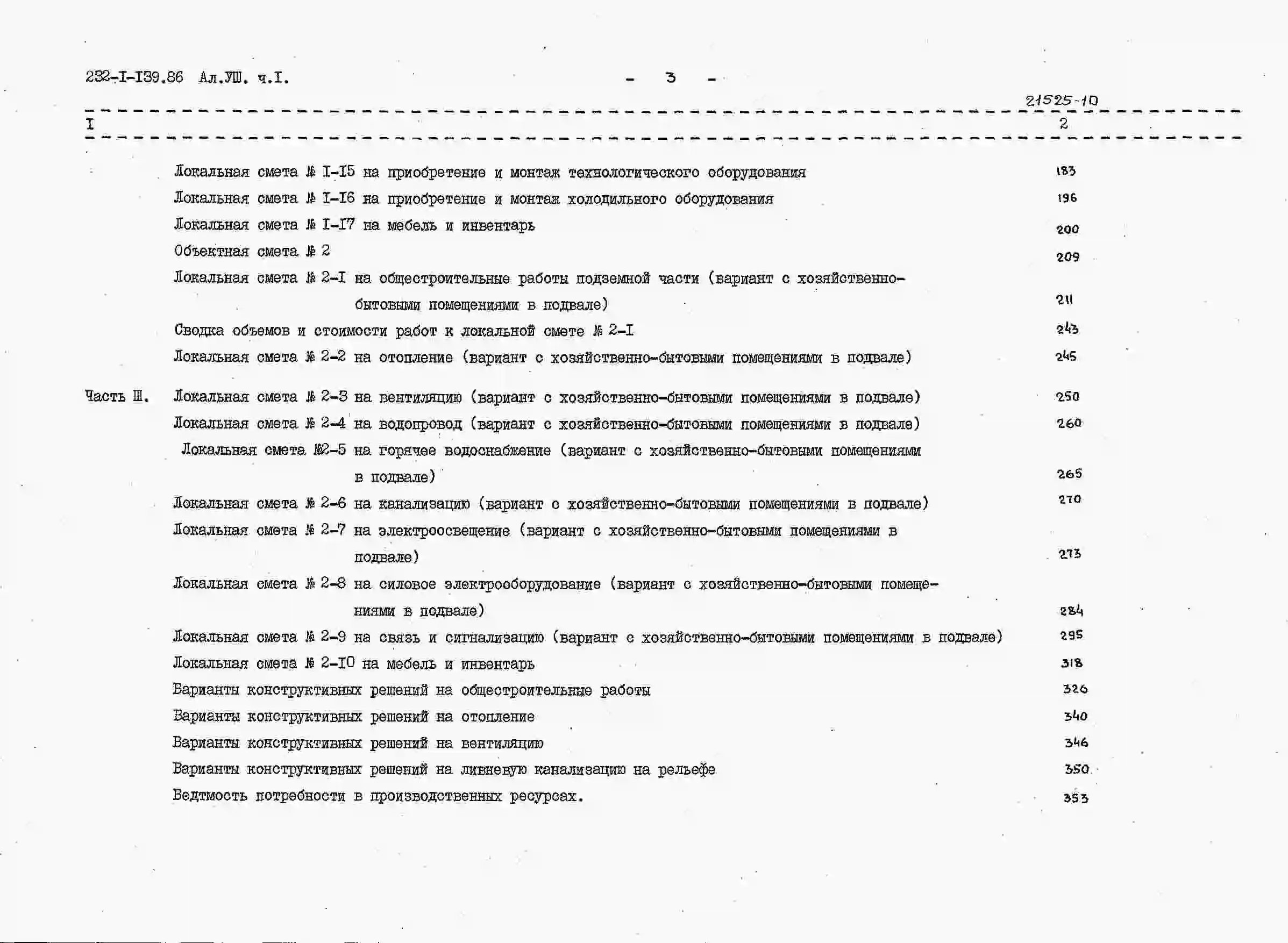

Сметы. Часть 2
Новое название альбома:
Альбом 8

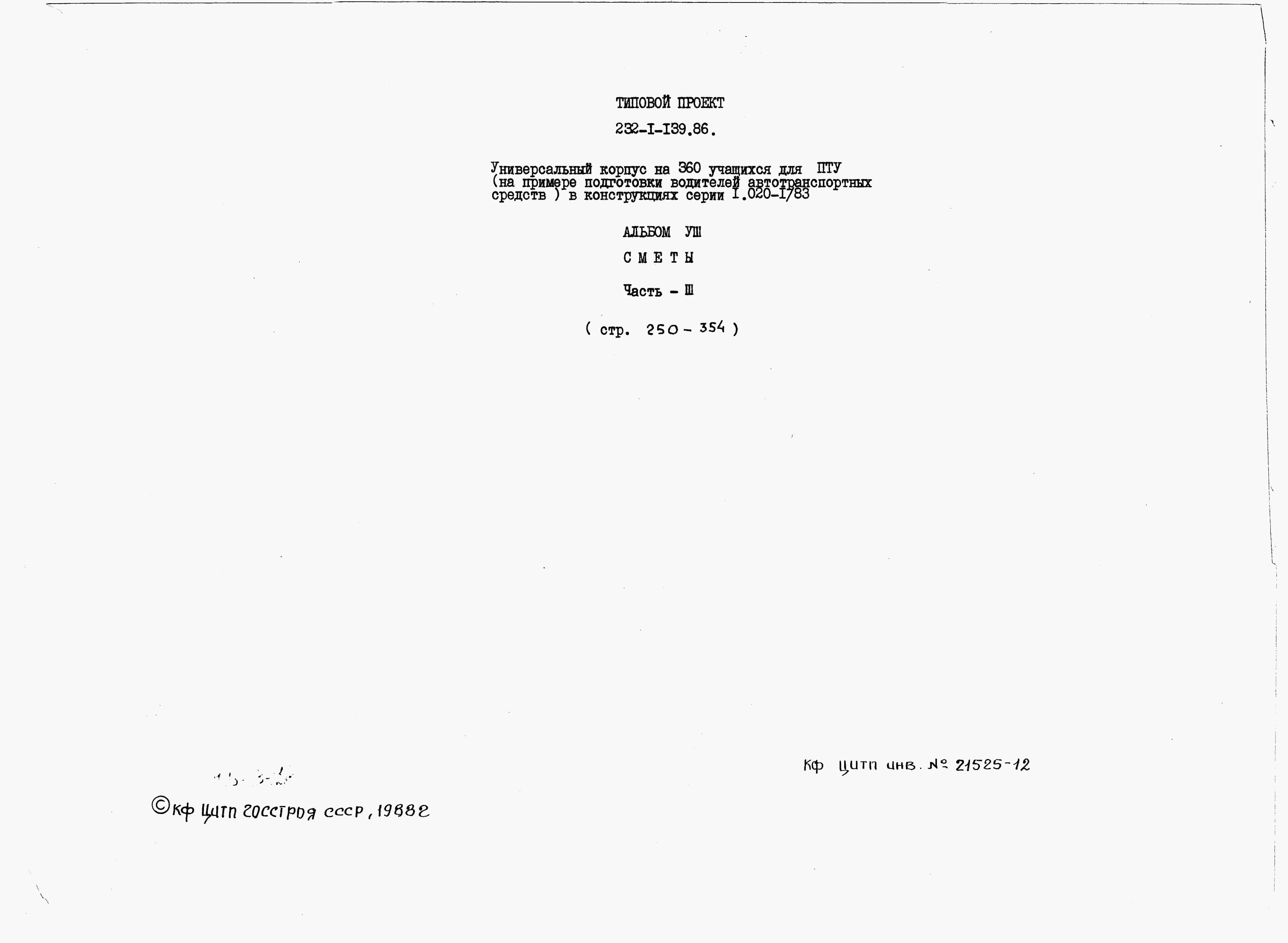

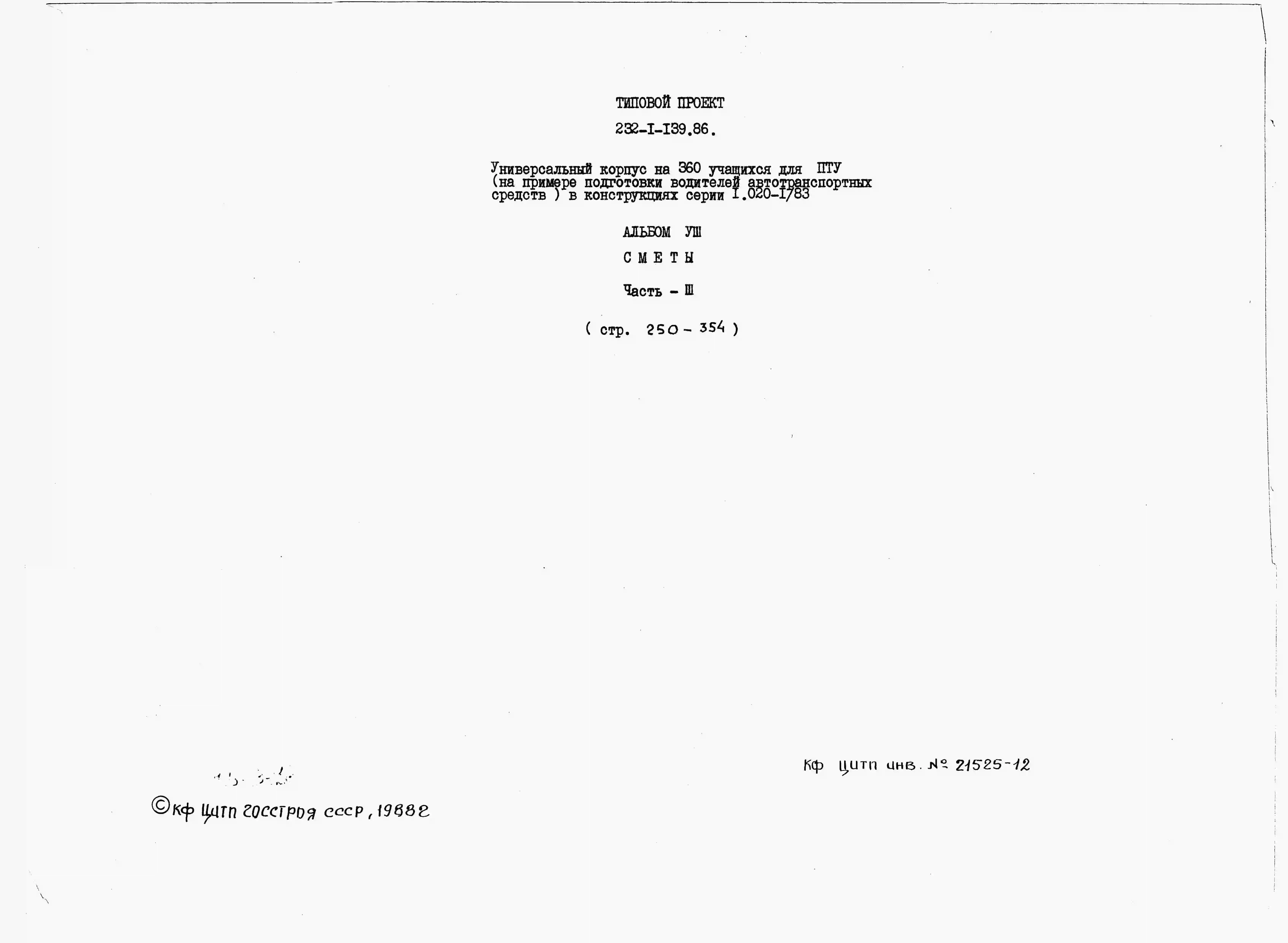

Сметы. Часть 3
Новое название альбома:
Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

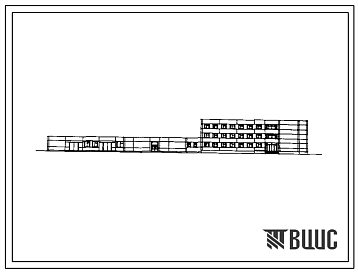

УНИВЕРСАЛЬНЫЙ КОРПУС НА 360 УЧАЩИХСЯ ДЛЯ ПТУ (НА ПРИМЕРЕ ПОДГОТОВКИ ВОДИТЕЛЕЙ АВТОТРАНСПОРТНЫХ СРЕДСТВ) (В КОНСТРУКЦИЯХ СЕРИИ 1.020-1/83).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 ЭТАЖ.

УЧЕБНЫЙ КОРПУС.

Вестибюль – 68,7 м².

Гардероб – 36,6 м².

Кабинет устройства автотранспортных средств – 52,2 м².

Кабинет врача – 8,4 м².

Кабинет зубного врача – 12,0 м².

Процедурная – 13,1 м².

Приемная – 6,1 м².

Комната боевой и трудовой славы – 30,4 м².

Помещение общественных организаций – 17,9 м².

Комната технического творчества – 32,8 м².

Кабинет основ безопасности движения – 89,9 м².

Комната мастера – 15,0 м².

Комнат старшего мастера – 15,0 м².

Препараторские – 30,7 м².

Комната технического персонала и кладовые – 9,0 м².

Канцелярия и бухгалтерия с кассой – 21,6 м².

Читальный зал на 45 мест – 106,8 м².

Абонемент и каталог – 17,3 м².

Книгохранилище на 18 тыс.томов – 49,5 м².

Фотолаборатория – 17,9 м².

Обеденный зал на 120 мест – 142,0 м².

Горячий цех – 36,0 м².

Моечная столовой и кухонной посуды – 28,7 м².

Холодный цех, хлеборезка – 11,3 м².

Цех доготовки – 10,7 м².

Кладовая сухих продуктов и овощей – 8,9 м².

Загрузочная – 17,3 м².

Комната персонала – 4,0 м².

Гардеробная персонала с душевой – 5,4 м².

Кладовая для хранения лыж и коньков – 35,4 м².

Тамбуры – 7,9 м².

Санузлы – 30,9 м².

Коридоры – 291,5 м².

КОРПУС ЛАБОРАТОРНО-ПРАКТИЧЕСКИХ ЗАНЯТИЙ.

Лаборатории технического обслуживания автотранспортных средств – 293,6 м².

Лаборатория по изучению устройства автотранспортных средств – 261,9 м².

Лаборатория автомобильных тренажеров – 115,0 м².

Лаборатория ремонта автотранспортных средств с кузовым отделением – 142,6 м².

Лаборатория по диагностированию автотранспортных средств – 143,7 м².

Отделение по ремонту топливной аппаратуры – 37,8 м².

Отделение по ремонту электро-оборудований – 37,3 м².

Отделение по ремонту гидросистем – 22,6 м².

Сварочное отделение – 54,0 м².

Шиноремонтное отделение – 22,6 м².

Мотороремонтное отделение – 71,7 м².

Испытательное отделение – 54,0 м².

Слесарная мастерская – 140,3 м².

Моечное отделение – 81,4 м².

Рекреация – 52,0 м².

Венткамера – 16,9 м².

Электрощитовая – 16,3 м².

Раздевальные с душевыми мужские – 34,9 м².

Раздевальные с душевыми женские – 8,9 м².

2 ЭТАЖ.

Кабинет директора – 17,8 м².

Кабинеты зам.директора – 21,8 м².

Приемная – 15,1 м².

Кабинет устройства автотранспортных средств – 162,1 м².

Кабинет начальной военной подготовки и гражданской обороны – 55,2 м².

Кабинет черчения – 52,2 м².

Препараторские – 83,2 м².

Кабинет ТСО – 67,4 м².

Учебная часть – 15,2 м².

Методический кабинет и помещение учебных пособий – 21,7 м².

Помещение учебных пособий – 4,4 м².

Комната инструктора физвоспитания – 13,2 м².

Комната хранения оружия – 8,1 м².

Спортивный зал – 288,1 м².

Снарядная – 22,3 м².

Рекреация – 61,9 м².

Раздевальные с душевыми мужские – 27,5 м².

Раздевальные с душевыми женские – 16,1 м².

Санузлы – 5,6 м².

Коридоры – 89,5 м².

3 ЭТАЖ.

Кабинет материаловедения, диагностирования и слесарно-ремонтного дела – 108,6 м².

Кабинет эксплуатации автомобилей – 73,4 м².

Кабинет правил дорожного движения – 88,7 м².

Кабинет экономики и охраны труда – 52,2 м².

Кабинет общественных дисциплин – 55,2 м².

Преподавательская – 20,7 м².

Комната хранения киноаппаратуры – 16,4 м².

Кинолекионный зал – 135,0 м².

Радиоузел – 13,3 м².

Препараторские – 52,5 м².

Рекреация – 50,3 м².

Венткамера – 18,5 м².

Санузлы – 18,7 м².

Коридоры – 70,0 м².

ПОДВАЛ.

Венткамера – 95,2 м².

Тамбур – 5,9 м².

ПОДВАЛ (ВАРИАНТ С ХОЗЯЙСТВЕННО-БЫТОВЫМИ ПОМЕЩЕНИЯМИ).

Помещение для игры в теннис – 201,5 м².

Техническое помещение – 56,7 м².

Венткамера – 95,2 м².

Тамбуры – 7,6 м².

Санузлы – 28,2 м².

Коридоры – 73,5 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии 1.020-1/83, вып.1-1. типоразмеров – 3. монолитные.

Блоки – бетонные для стен подвала по ГОСТ 13579-78. типоразмеров – 5.

Колонны – сборные железобетонные по серии 1.020-1/83, вып.2-5. типоразмеров – 6. 1.020-1/83, вып.2-3, типоразмеров – 2. 1.020-1/83, вып.2-13. типоразмеров – 2.

Ригели – сборные железобетонные по серии 1.020-1/83, вып.3-1. типоразмеров – 5. 1.020-1/83, вып.3-10. типоразмеров – 2.

Диафрагмы жесткости – сборные железобетонные по серии 1.020-1/83, вып.4-1. типоразмеров – 9.

Перекрытия (и покрытия) – сборные железобетонные плиты по серии 1.041.1-2, вып.1,3,5,6. типоразмеров – 11. 1.042.1-2, вып.1. типоразмеров – 2.

Стены наружные – однослойные керамзитобетонные панели по серии 1.030.1-1, вып.1-1. типоразмеров – 30. вариант: трехслойные железобетонные панели по серии 1.232.1-7, вып.1-1. типоразмеров – 29.

Стены внутренние – сплошная кладка из полнотелого кирпича по ГОСТ 530-80.

Перегородки – сборные гипсобетонные по серии 1.231.9-7, вып.2. типоразмеров – 37.

Кровля – рулонная четырехслойный ковер с утеплителем из ячеистого бетона γ=400кг/м³.

Лестницы – сборные железобетонные по серии 1.050.1-2, вып.1. типоразмеров – 2. 1.055.1-1. типоразмеров – 5.

Полы – паркет, линолеум, керамическая плитка, дощатые, мозаичные плиты, бетонные.

Окна – деревянные по серии 1.236-6, вып.1, ч.1,2. типоразмеров – 11. по серии 1.236.5-9 (вариант). Типоразмеров – 11.

Фрамуги деревянные – по серии 1.136-12, вып.1. типоразмеров – 5.

Двери наружные – деревянные по серии 1.136.5-19. типоразмеров – 7.

Ворота распашные – деревянные по серии 1.435.9-17, вып.0,3,4. типоразмеров – 1.

Двери внутренние – деревянные по серии 1.136-10. типоразмеров – 10. по серии 1.236-5. типоразмеров – 3.

Наибольшая масса монтажного элемента (ребристая плита) – 8,4т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – объединенный: хозяйственно-противопожарный от внешних сетей. Напор на вводе на хоз.нужды – Н=21,5м, на пожарные нужды – Н=37м.

Канализация – хозяйственно-бытовая в наружную сеть.

Отопление центральное водяное от городских сетей, система однотрубная. Параметры теплоносителя: Т=95ºС:70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – центральное от внешней сети. Расчетный напор – Н=12м.

Электроснабжение – от городских сетей напряжением 380/220В; освещение люминесцентное с лампами накаливания.

Устройства связи – городская и местная телефонная сеть, городское и местное радиовещание, электрочасофикация, звонковая сигнализация, сеть центрального телевещания, пожарно-охранная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Универсальный корпус на 360 учащихся для ПТУ (на примере подготовки водителей автотранспортных средств) предназначается для городского строительства. Здание учебного корпуса универсального назначения может применятся для профтехучилищ любого профиля. Расчетный показатель вместимости универсального корпуса ПТУ – 1 учащийся (всего – 360 учащихся).

Сметная документация составлена в нормах и ценах 1984 года.
