Типовой проект 214-1-442.1п.87 ДЕТСКИЕ ЯСЛИ-САД НА 280 МЕСТ СО СТЕНАМИ ИЗ КИРПИЧА /КОНСТРУКТИВНЫЙ ВАРИАНТ ДЛЯ СТРОИТЕЛЬСТВА НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ 214-1-442.2в.87

Общие данные

Номер проекта

214-1-442.1п.87

Наименование проекта

ДЕТСКИЕ ЯСЛИ-САД НА 280 МЕСТ СО СТЕНАМИ ИЗ КИРПИЧА /КОНСТРУКТИВНЫЙ ВАРИАНТ ДЛЯ СТРОИТЕЛЬСТВА НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ 214-1-442.2в.87

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

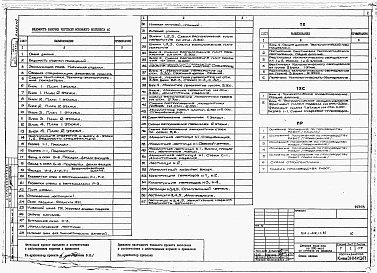

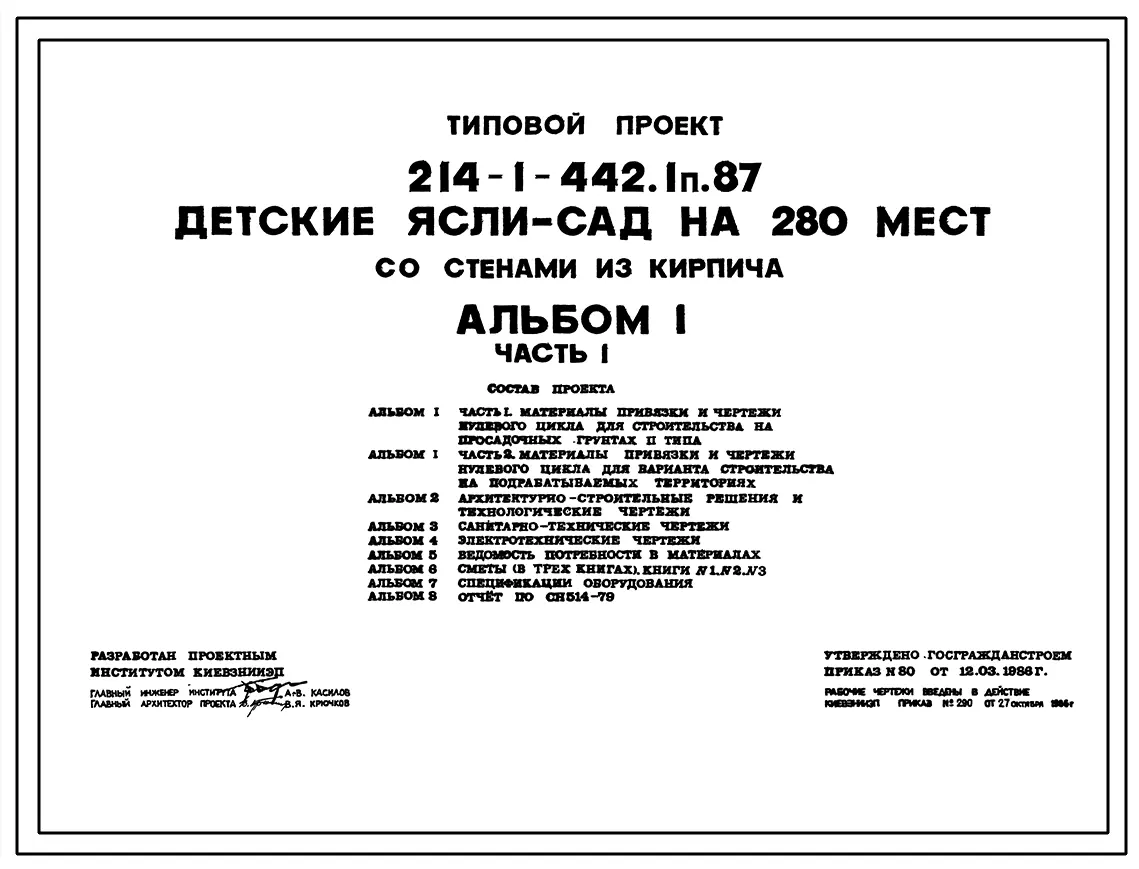

Состав проекта
Номер альбома
Наименование
Состав альбома

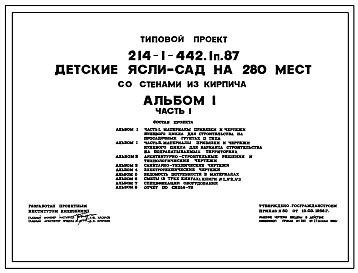

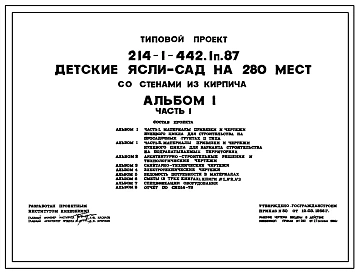

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5

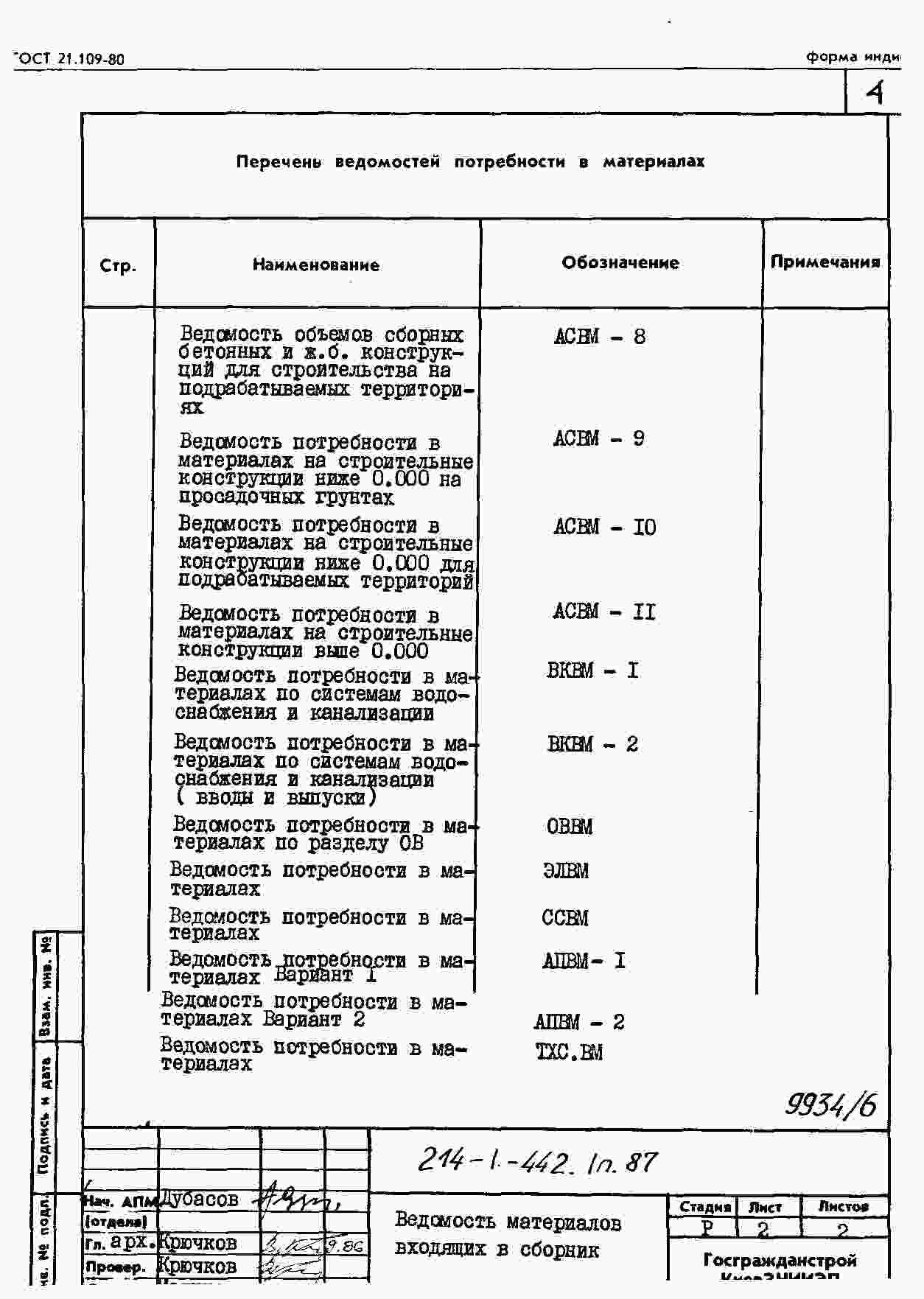

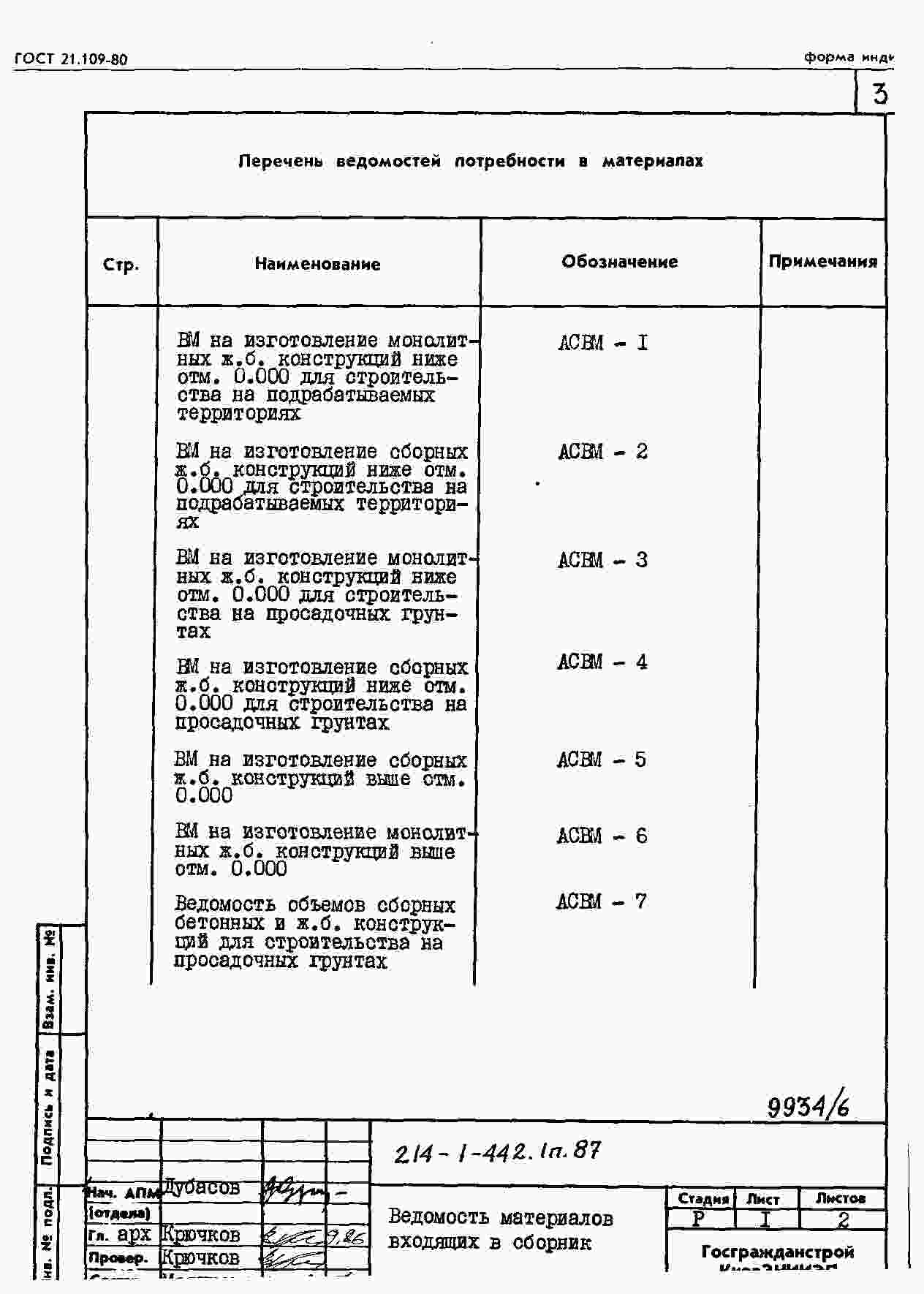

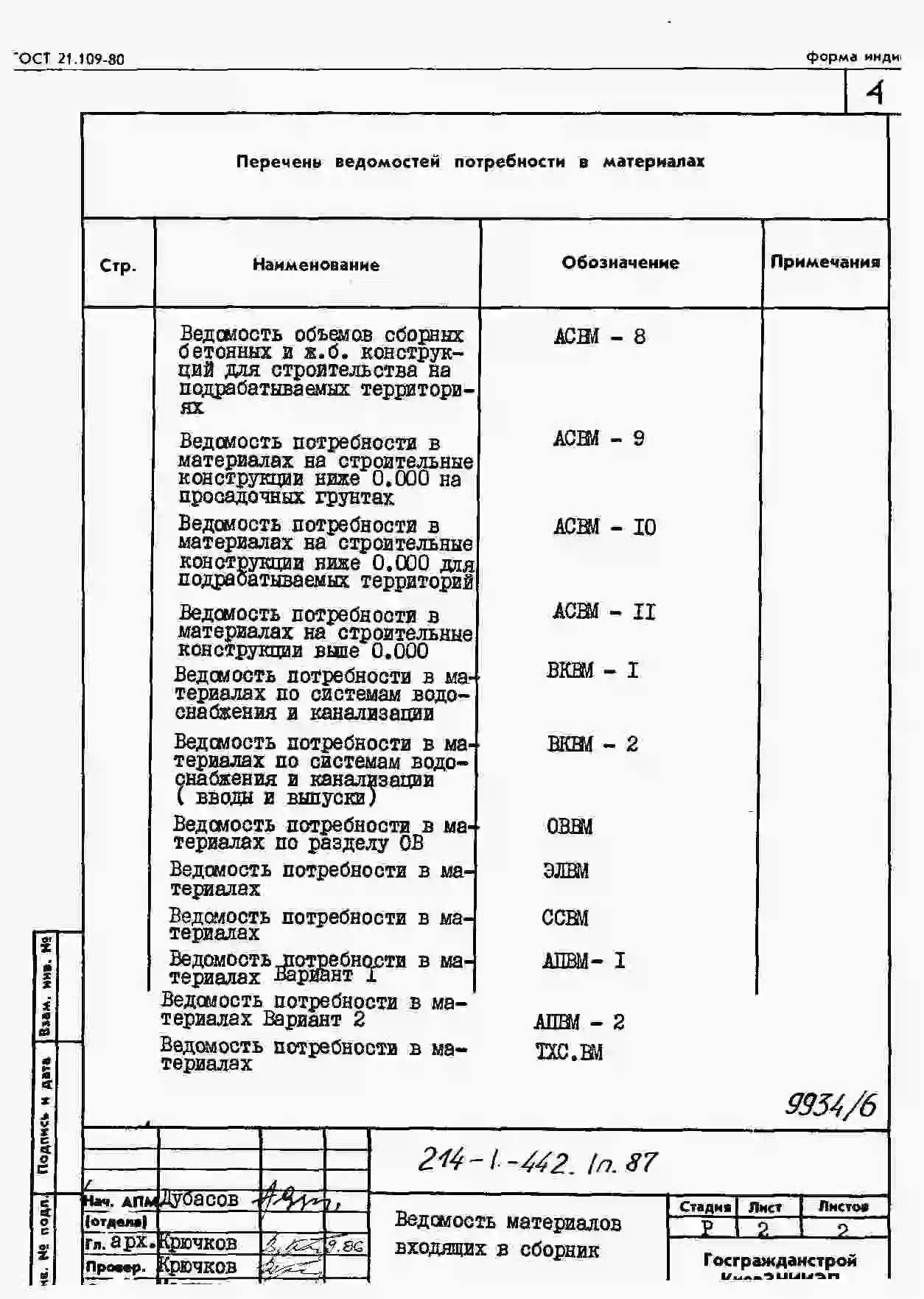

Ведомость потребности в материалах
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 6

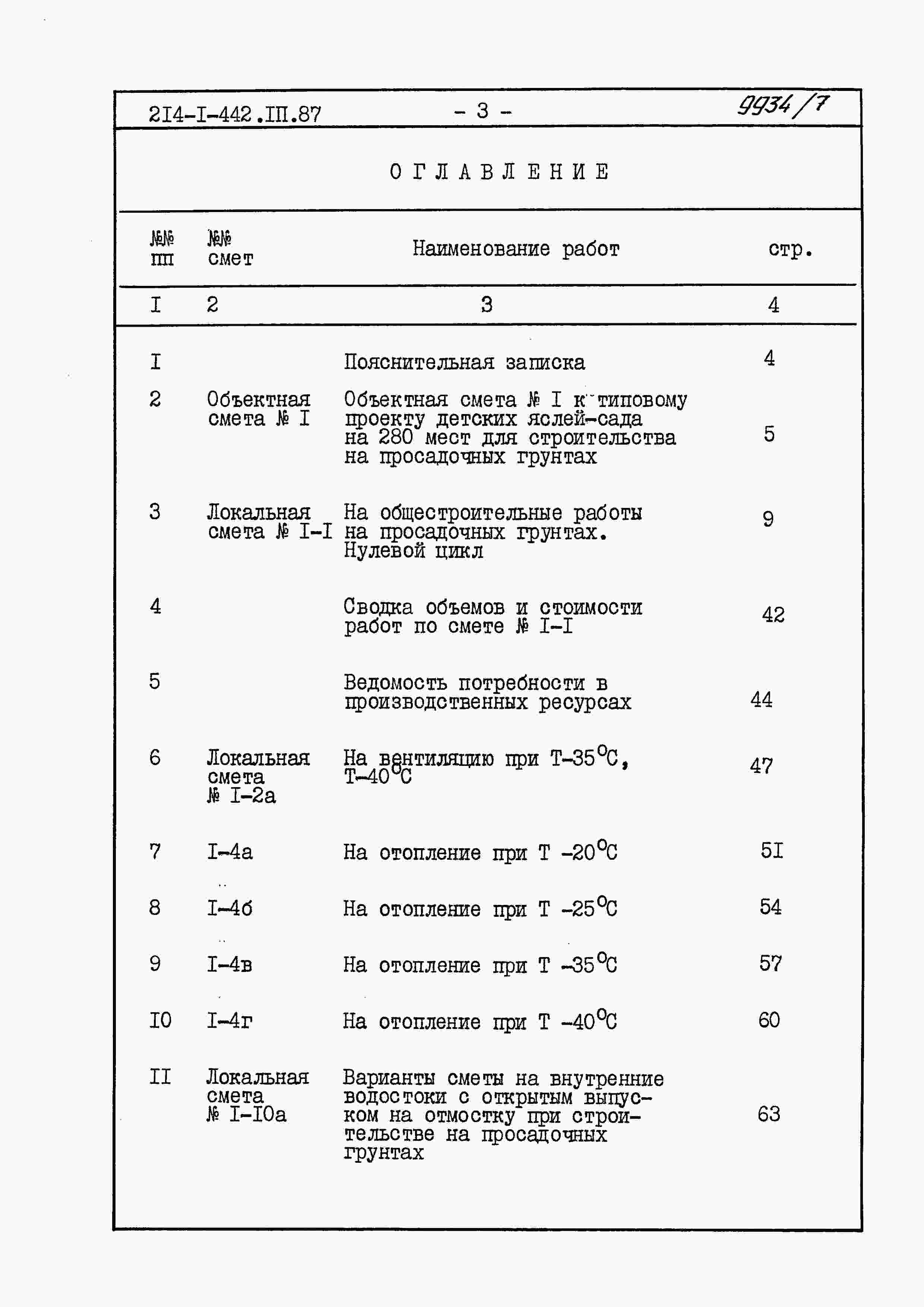

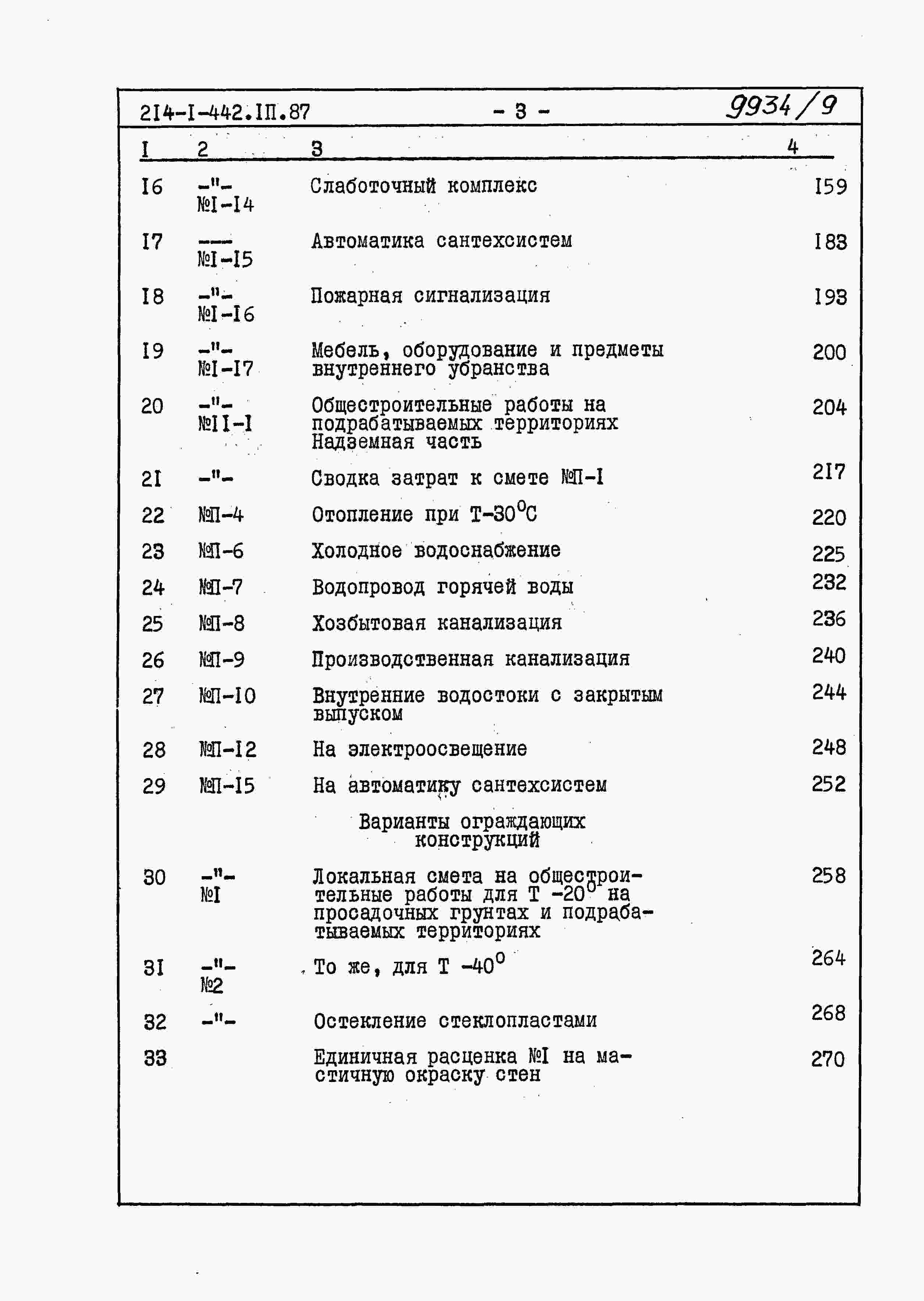

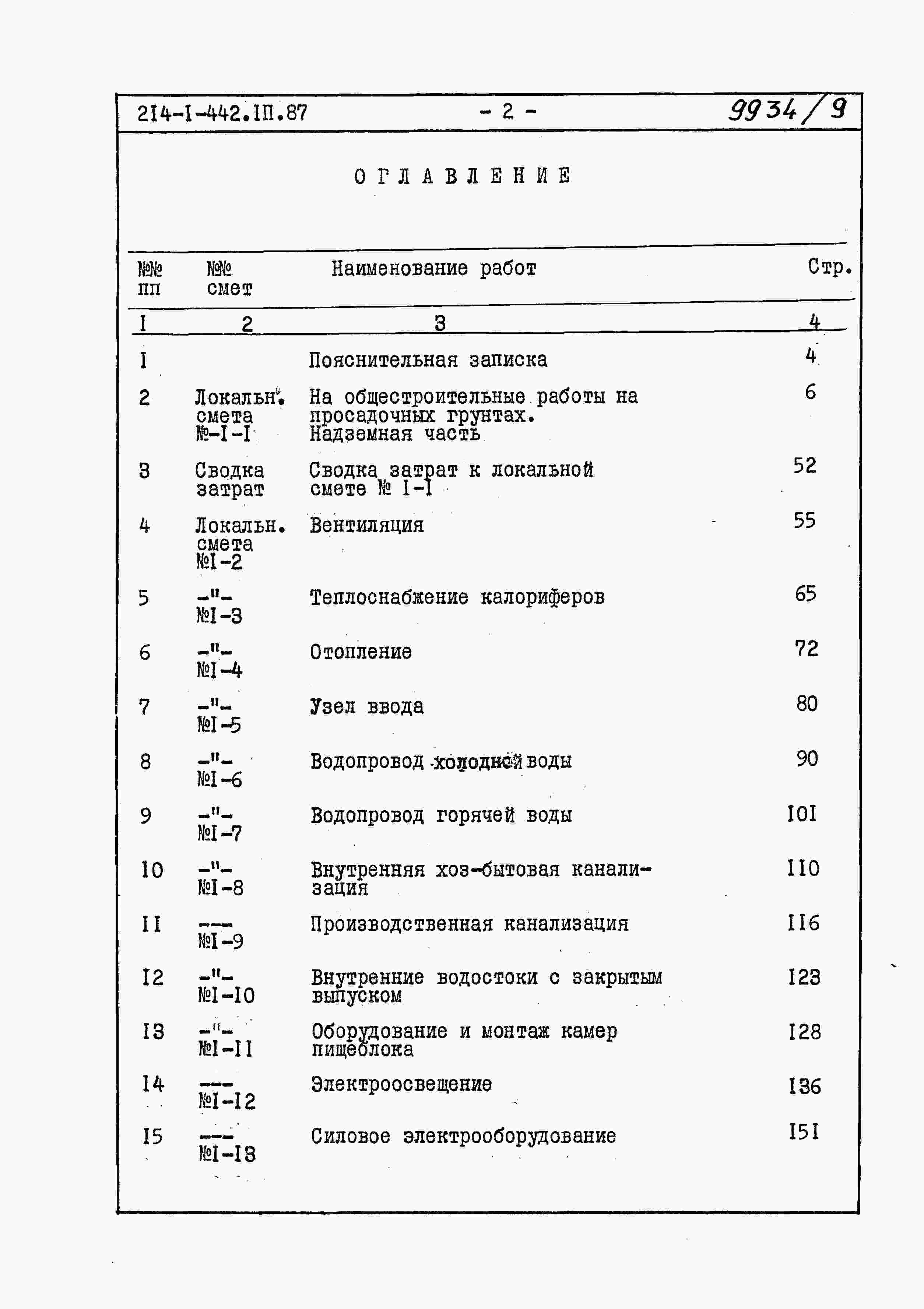

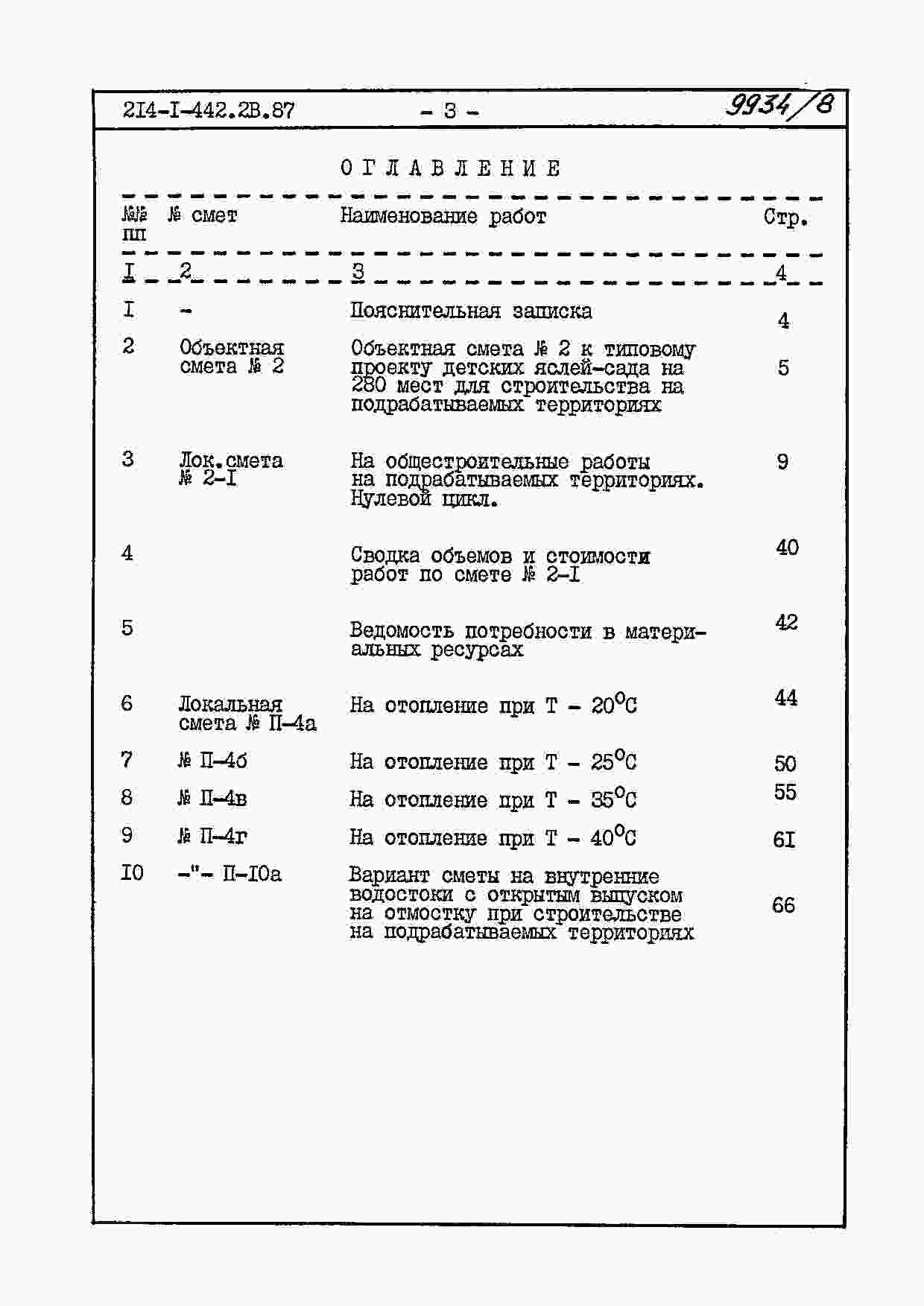

Сметы. Книга 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
Альбом 6
Сметы. Книга 3
Новое название альбома:
Альбом 6
Сметы. Книга 2
Новое название альбома:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 8

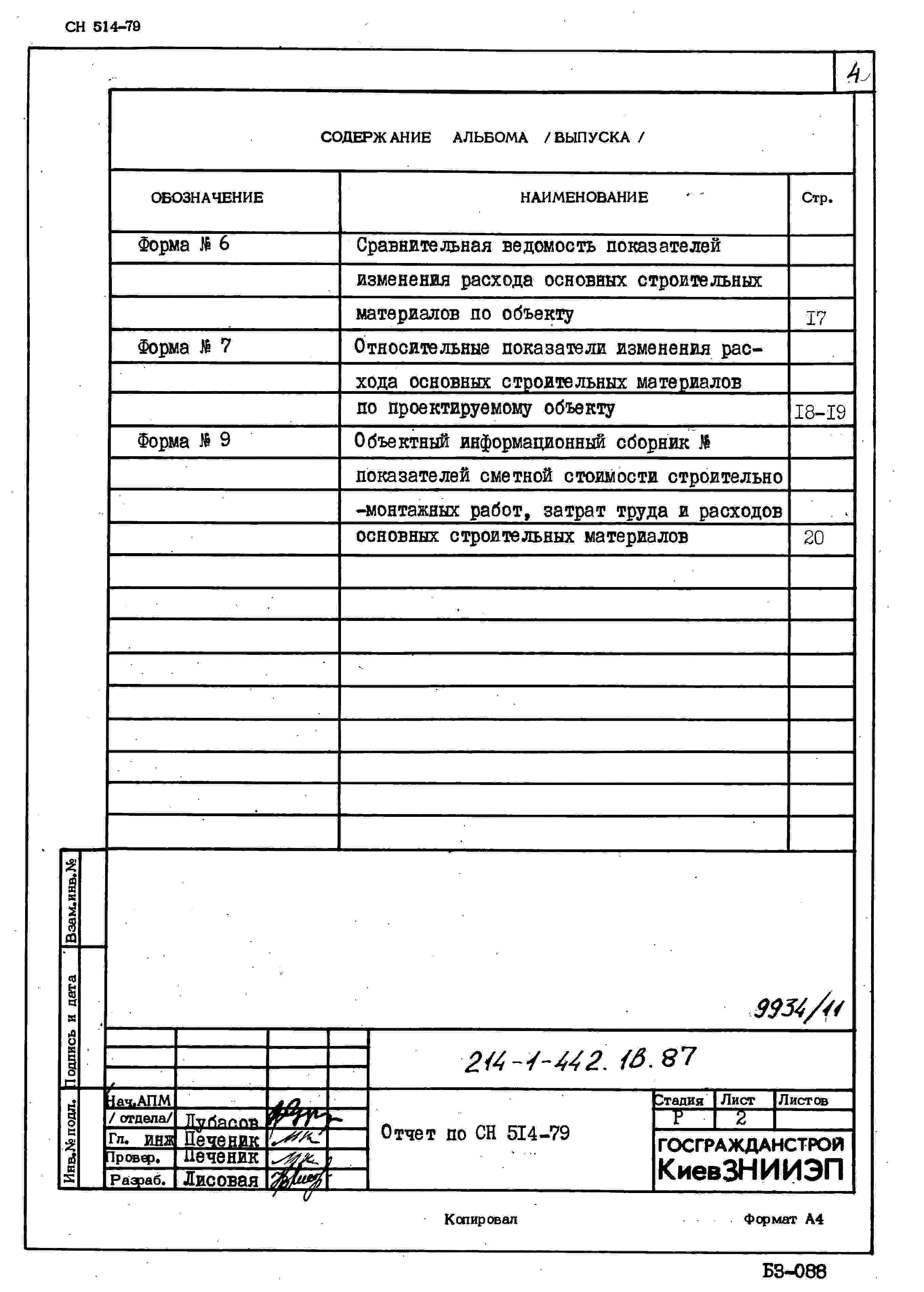

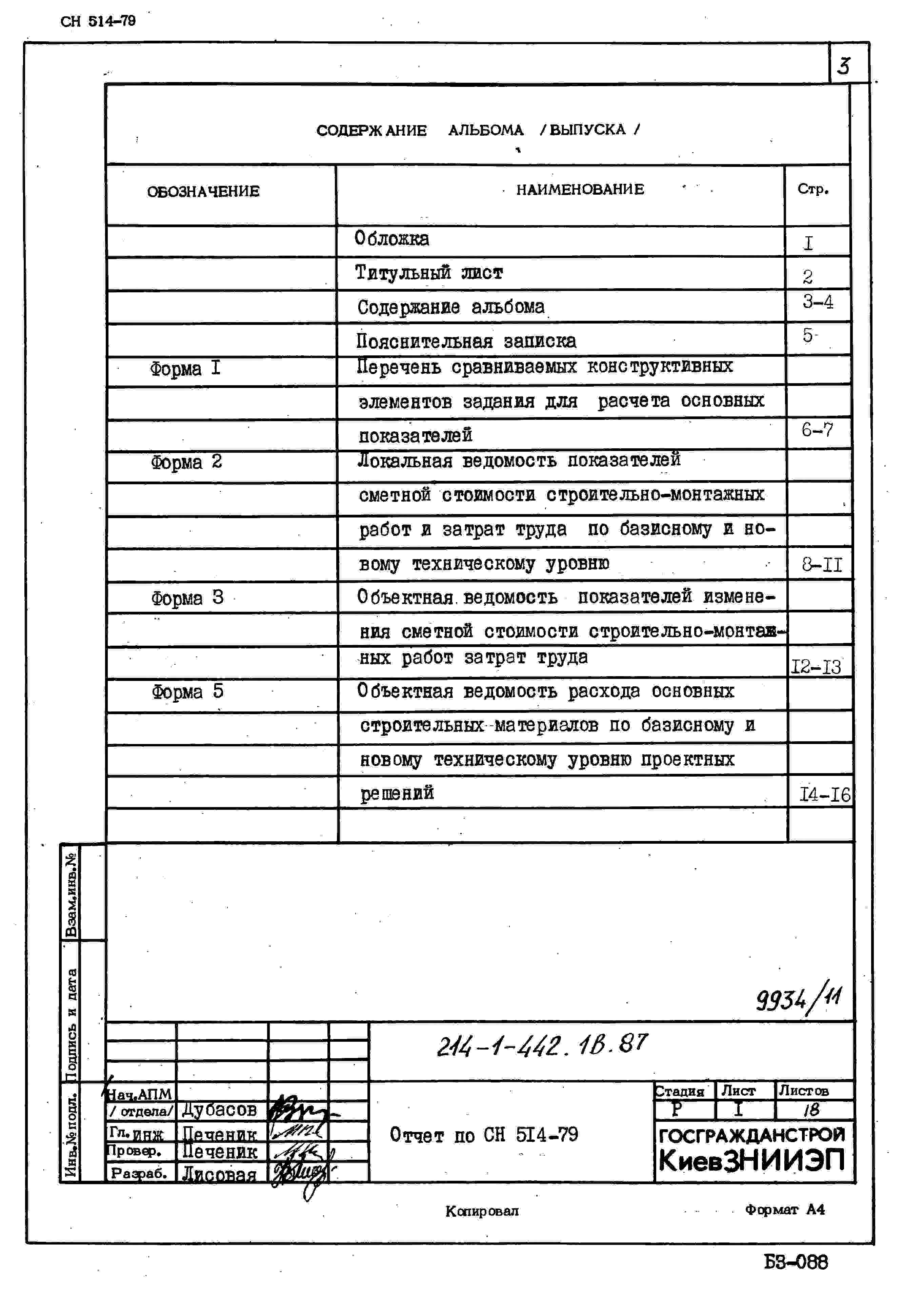

Отчет по СН 514-79
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

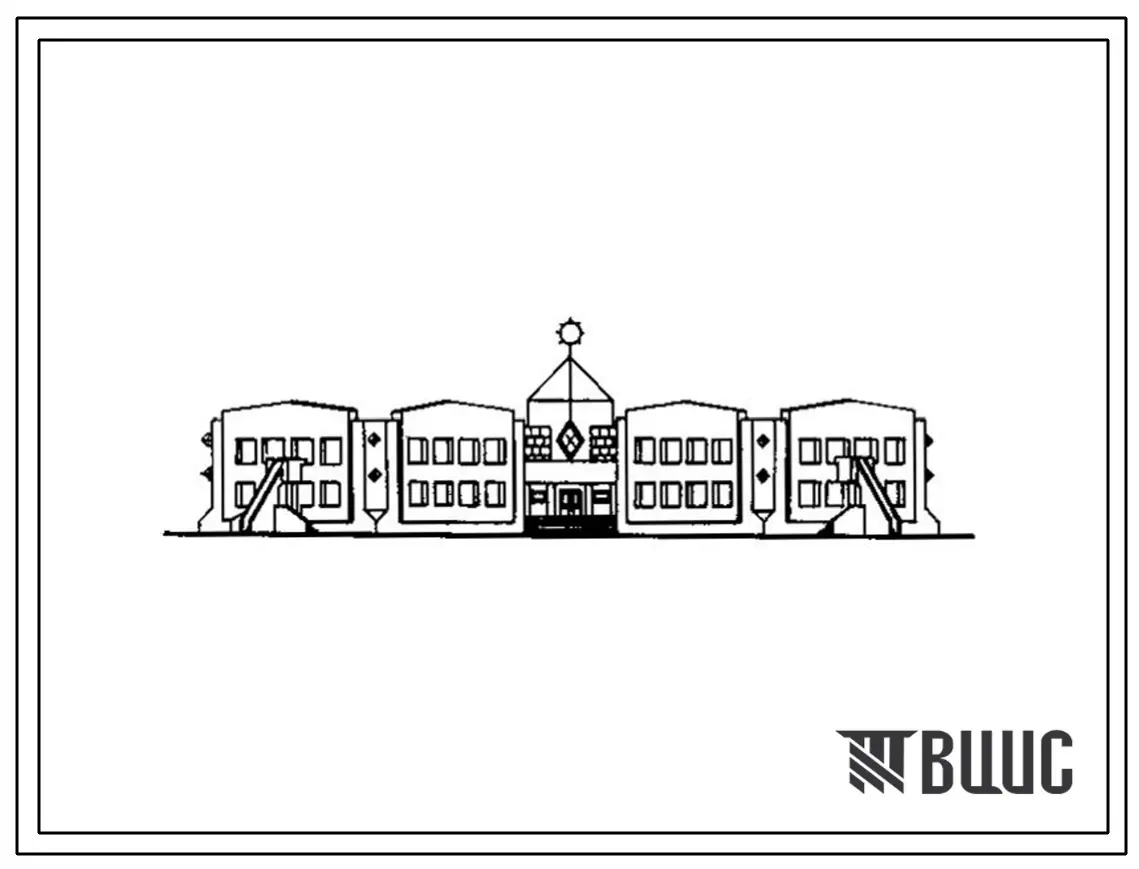

ДЕТСКИЕ ЯСЛИ-САД НА 280 МЕСТ СО СТЕНАМИ ИЗ КИРПИЧА /КОНСТРУКТИВНЫЙ ВАРИАНТ ДЛЯ СТРОИТЕЛЬСТВА НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ 214-1-442.2в.87/.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 ЭТАЖ.

Коридор – 8,40 м2.

Раздевальная – 37,37 м2.

Групповая – 100,96 м2.

Спальня – 100,00 м2.

Туалетная – 31,68 м2.

Буфетная – 5,96 м2.

Коридор – 8,40 м2.

Раздевальная – 37,13 м2.

Групповая – 100,96 м2.

Спальня – 100,00 м2.

Туалетная – 31,68 м2.

Буфетная – 5,96 м2.

Тамбур – 9,09 м2.

Приемная – 37,55 м2.

Игральная-столовая – 99,88 м2.

Спальня – 72,49 м2.

Туалетная – 24,00 м2.

Буфетная – 6,81 м2.

Коридор – 11,69 м2.

Тамбур – 16,71 м2.

Коридор – 41,46 м2.

Комната персонала – 11,50 м2.

Приемная изолятора – 10,81 м2.

Палата изолятора – 6,81 м2.

Медицинская комната – 10,96 м2.

Процедурный кабинет – 7,91 м2.

Помещение для приготовления дезинфицирующих средств – 2,47 м2.

Туалетная изолятора – 3,80 м2.

Кладовая – 1,74 м2.

Душевая – 2,32 м2.

Туалет для персонала – 2,20 м2.

Стиральная – 19,54 м2.

Гладильная – 24,76 м2.

Кладовая чистого белья – 10,78 м2.

Электрощитовая – 8,01 м2.

Кладовая овощей – 8,64 м2.

Охлаждаемая камера – 9,71 м2.

Кладовая сухих продуктов – 4,80 м2.

Заготовочный цех – 14,90 м2.

Кухня – 25,11 м2.

Моечная кухонной посуды – 7,50 м2.

Раздаточная – 5,64 м2.

2 ЭТАЖ.

Коридор – 8,40м2.

Раздевальная – 37,37 м2.

Групповая – 100,96 м2.

Спальня – 100,00 м2.

Туалетная – 31,26 м2.

Буфетная – 5,96 м2.

Коридор – 8,40 м2.

Раздевальная – 37,13 м2.

Групповая – 100,96 м2.

Спальня – 100,00 м2.

Туалетная – 31,26 м2.

Буфетная – 5,96 м2.

Коридор – 14,72 м2.

Приемная – 38,64 м2.

Игральная-столовая – 105,85 м2.

Спальня – 71,80 м2.

Туалетная – 25,26 м2.

Буфетная – 7,20 м2.

Зал для гимнастических занятий – 69,08 м2.

Зал для музыкальных занятий – 78,67 м2.

Кладовая для хранения физкультурного инвентаря – 3,40 м2.

Методический кабинет – 17,80 м2.

Комната кастелянши – 8,65 м2.

Комната завхоза – 8,34 м2.

Кабинет заведующего – 9,56 м2.

Туалет персонала – 2,19 м2.

Холл – 24,48 м2.

Коридор – 32,36 м2.

Хозкладовая – 12,10 м2.

Венткамера – 9,04 м2.

ПОДВАЛ.

Венткамера – 39,49 м2.

Теплопункт – 17,75 м2.

Фреон – 9,00 м2.

Техническое помещение – 72,62 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты и стены подвала – монолитные железобетонные из бетона класса В25.

Плиты покрытий – сборные железобетонные по серии 1.241-1, вып.21. типоразмеров – 3. 1.141-1, вып.63. типоразмеров – 2. 1.141-1, вып.60. типоразмеров – 2. 1.041.1-2, вып.3. типоразмеров – 2.

Стены наружные – из керамического пустотелого кирпича ∂=1480кг/м3.

Стены внутренние – из глиняного пустотелого кирпича ∂=1480 кг/м3.

Ступени – сборные железобетонные по серии 1.055.1-1. Типоразмеров – 2.

Перемычки – сборные железобетонные по серии 1.038.1-1, вып.1,2. Типоразмеров – 12.

Перегородки – кирпичные.

Кровля – рулонная из 4-х слоев гидроизола на битумной мастике ГОСТ2889-80.

Полы – линолеум, керамическая плитка, бетонные, мозаичные.

Окна – деревянные раздельные по ГОСТ 11214-78. Типоразмеров – 7.

Вариант – из стеклопакетов по ГОСТ 24866-81.

Вариант – спаренные с тройным остеклением.

Двери внутренние – деревянные по ГОСТ 6629-81. Типоразмеров – 5.

Двери наружные – деревянные по ГОСТ 24598-81. Типоразмеров – 4.

Наибольшая масса монтажного элемента /панель перекрытия/ - 6,2т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от наружной сети. Напор на вводе Н=16,1м.

Канализация – производственно-бытовая в наружную сеть.

Ливнестоки – внутренние в наружную ливневую сеть с вариантом на отмостку.

Отопление – центральное водяное от внешнего источника. Параметры теплоносителя 95-700С.

Нагревательные приборы – радиаторы М-140-АО, конвекторы 95, «комфорт-20».

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – от внешнего источника. Напор – 14,5м.

Электроснабжение – от наружных сетей, напряжение 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, звонковая сигнализация, пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Сметная документация составлена в нормах и ценах 1984г. За расчетную единицу принято 1 место. Расчетных единиц – 280.
