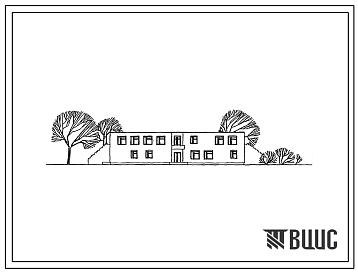

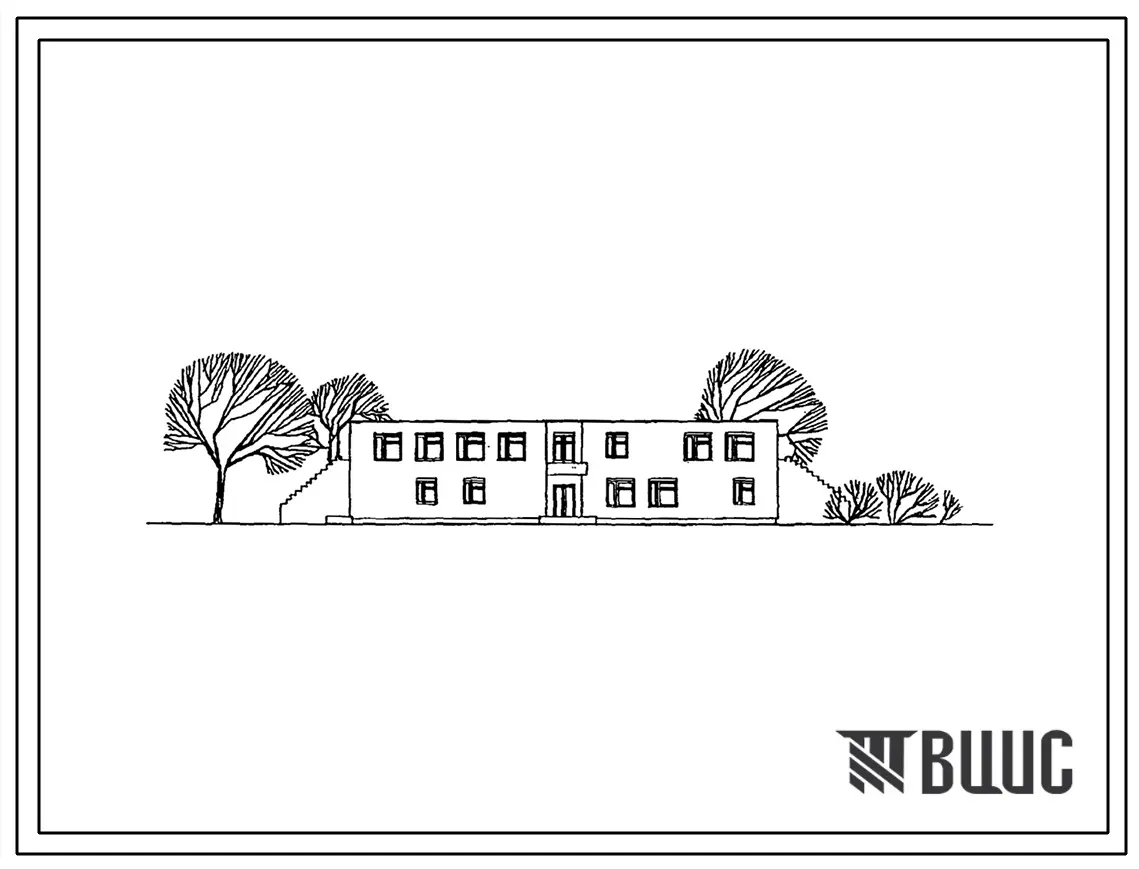

Типовой проект 214-1-304.85 Детские ясли - сад на 140 мест. Здание двухэтажное. Стены из кирпича. Объем 5003м?

Общие данные

Номер проекта

214-1-304.85

Наименование проекта

Детские ясли - сад на 140 мест. Здание двухэтажное. Стены из кирпича. Объем 5003м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

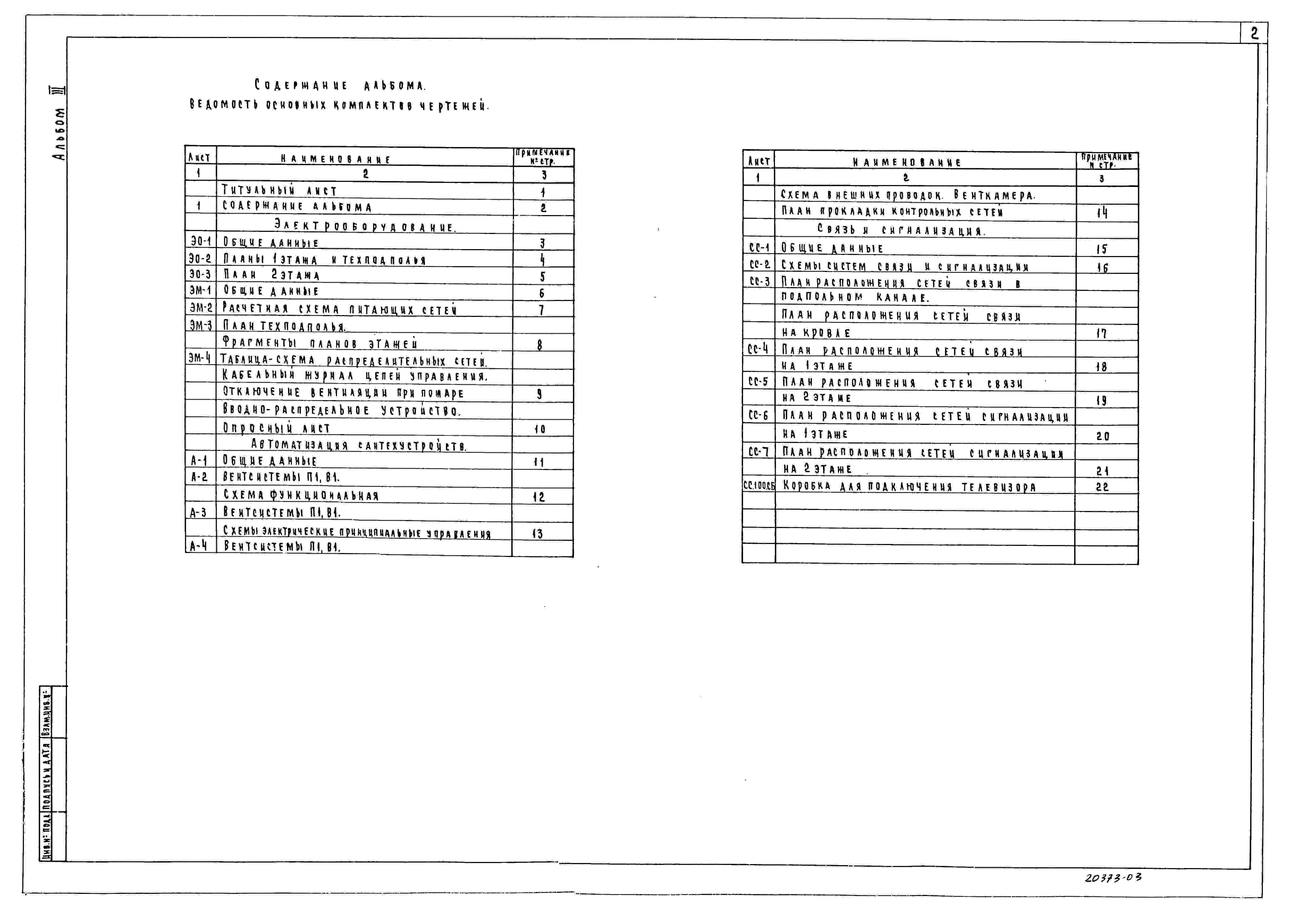

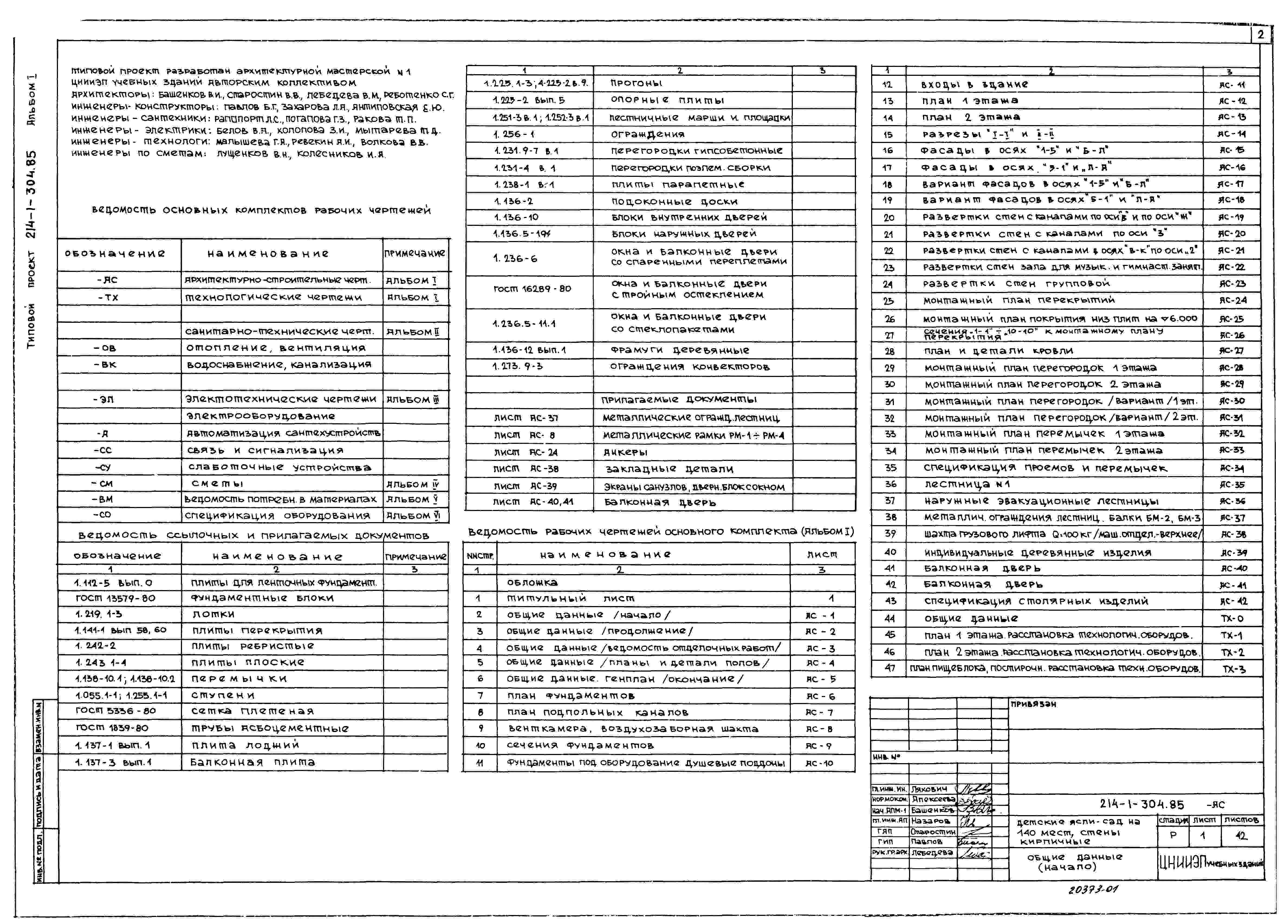

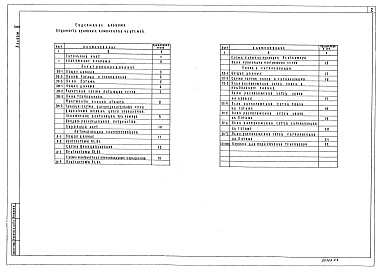

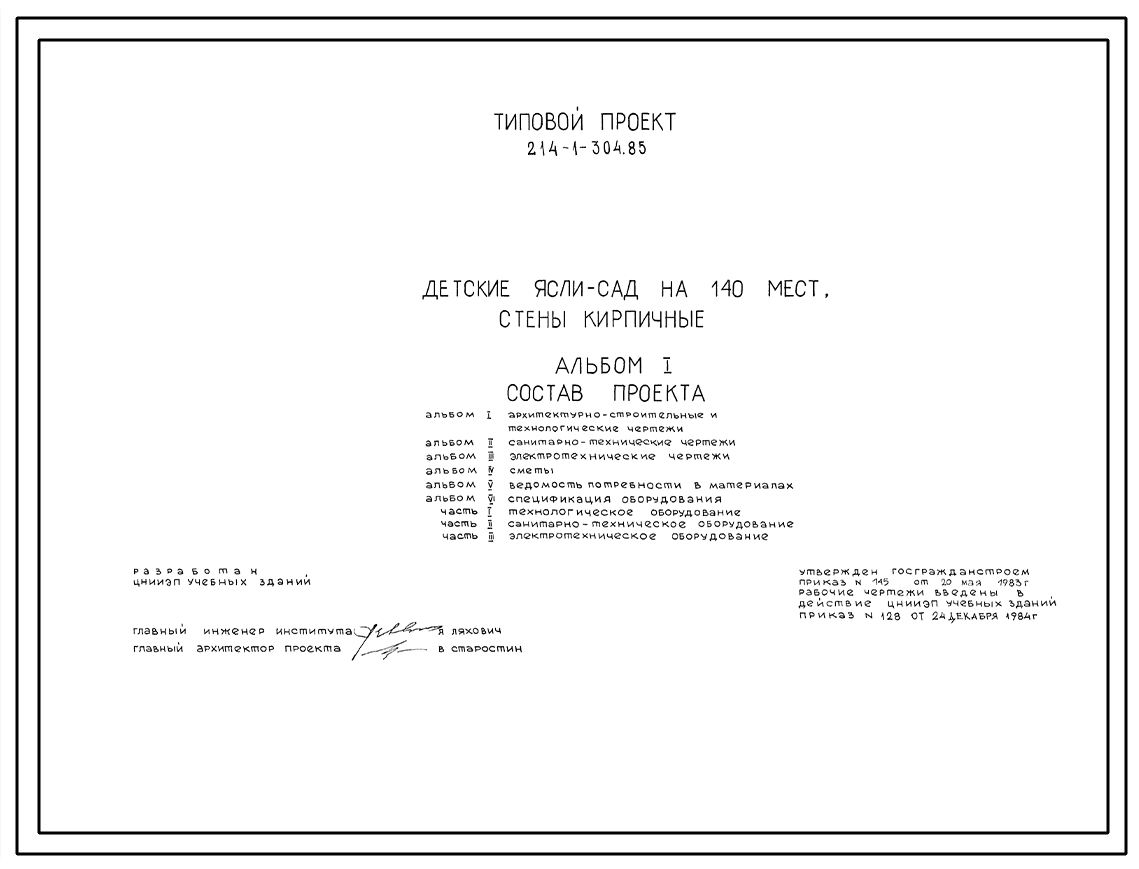

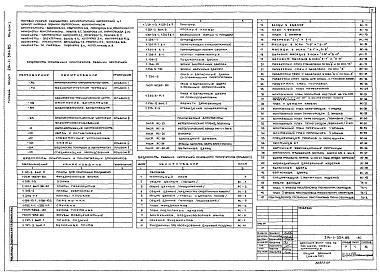

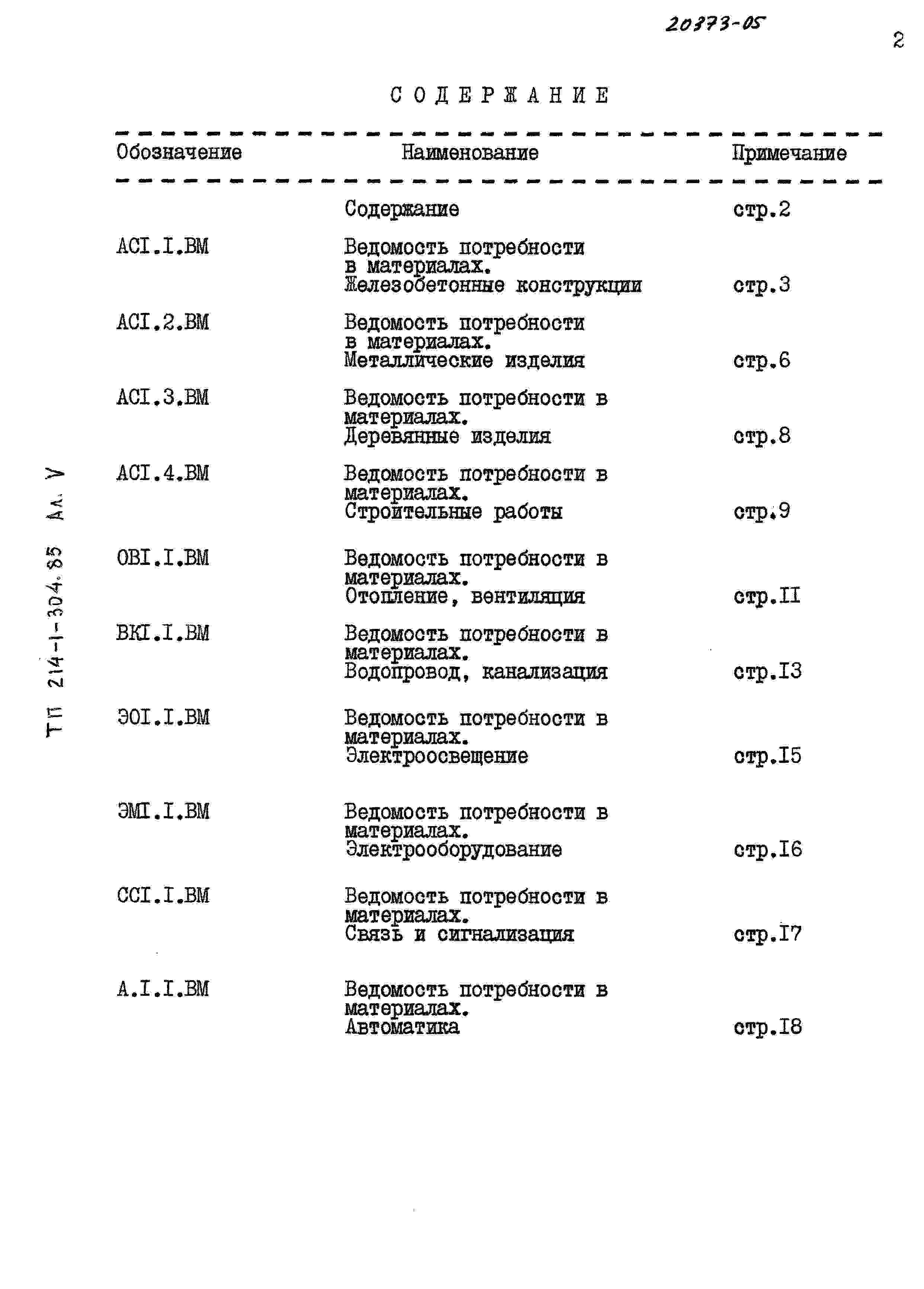

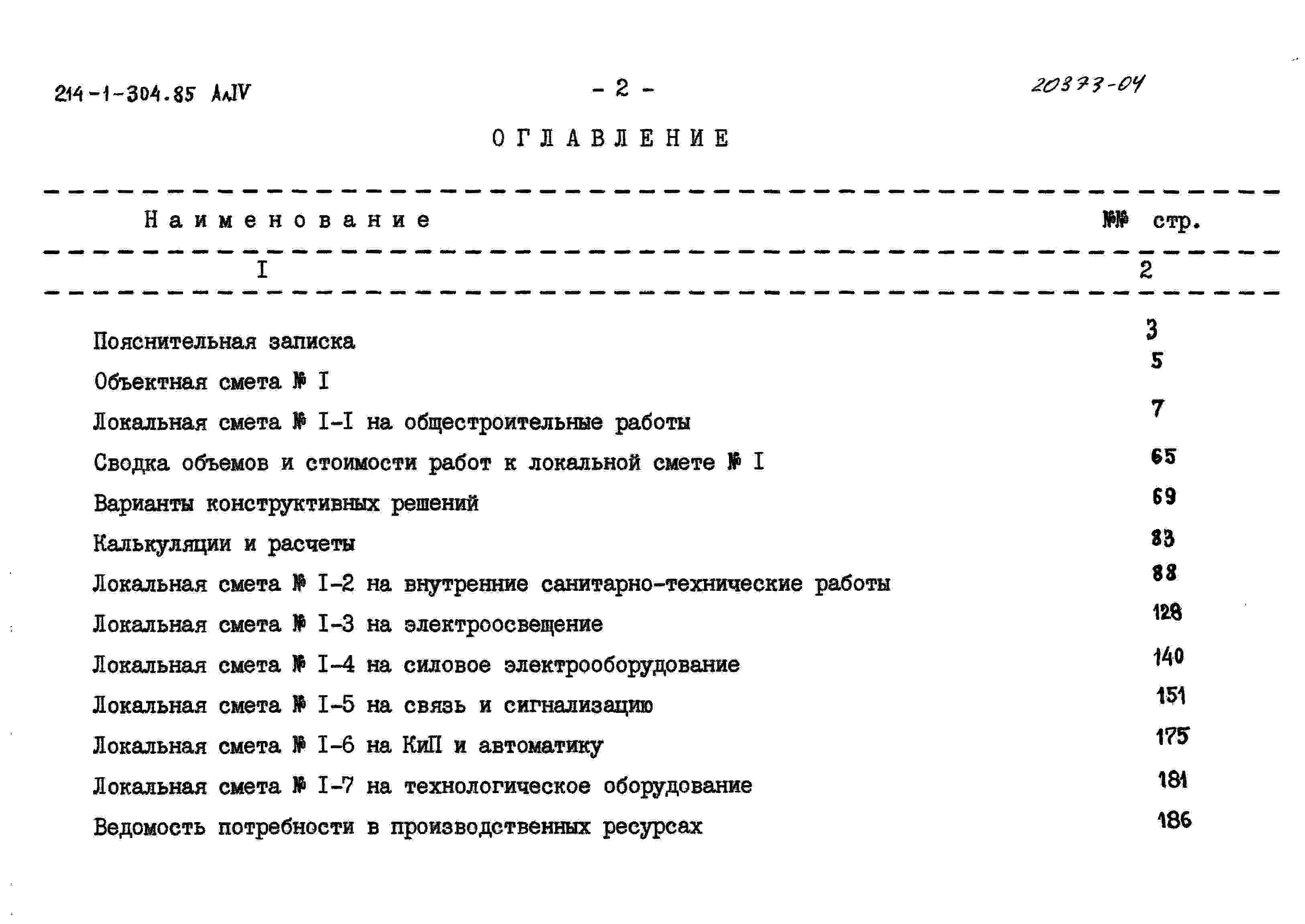

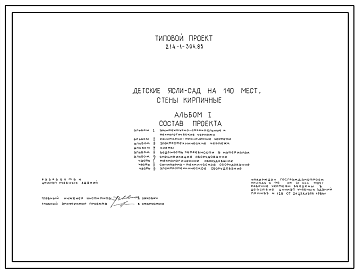

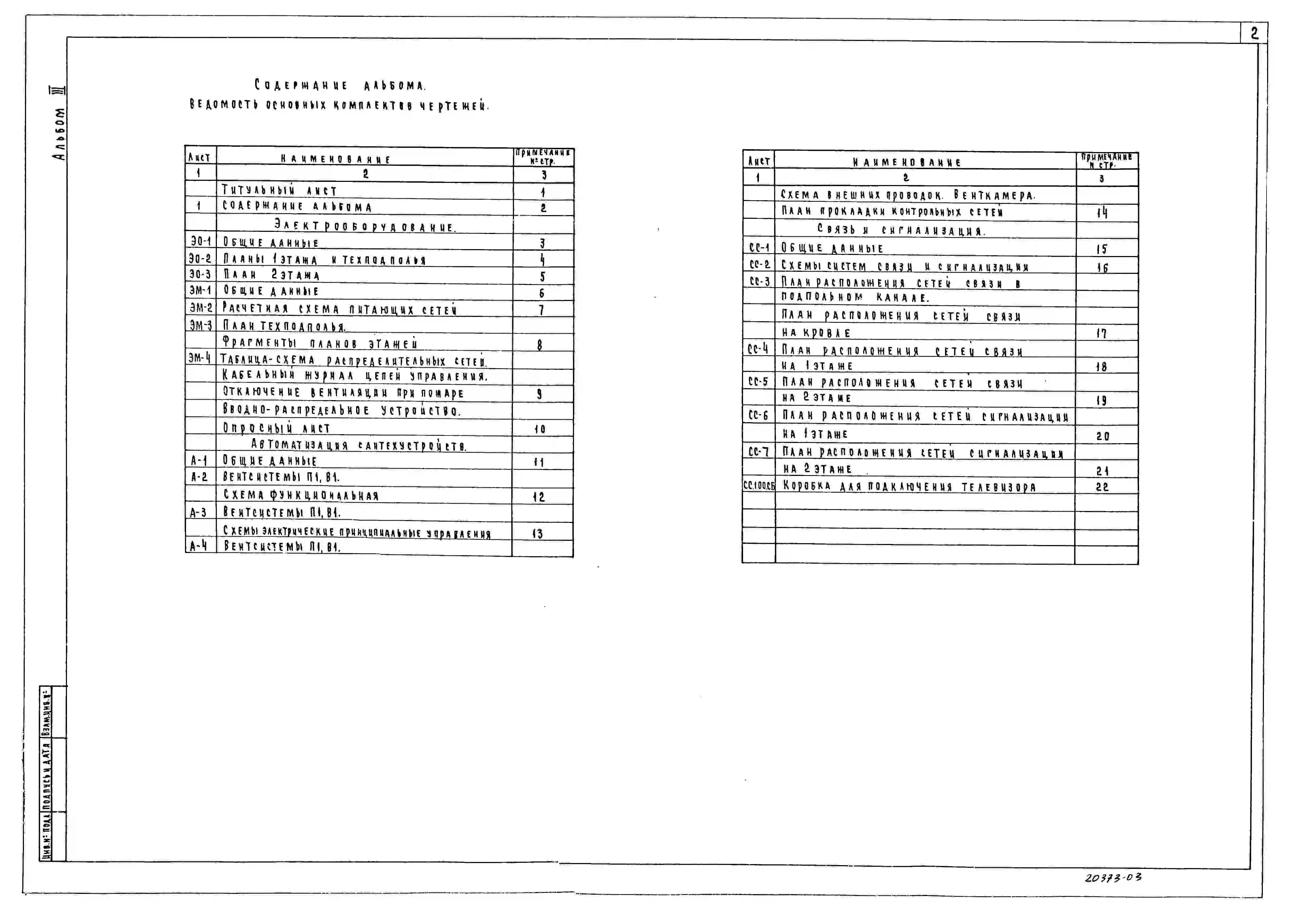

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Спецификация оборудования. Часть 3 Электротехническое оборудование
Новое название альбома:
Альбом 6
Спецификация оборудования. Часть 1 Технологическое оборудование
Новое название альбома:
Альбом 6
Спецификация оборудования. Часть 2 Санитарно-техническое оборудование
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

ФУНДАМЕНТЫ — ленточные, сборные жезобетонные серии 1.112-5, вып. 0. Типоразмеров — 9. Блоки стен подвала бетонные - по ГОСТ 13579-78. Типоразмеров — 10. Наружные стены - глиняный пустотелый киприч пластического прессования по ГОСТу 7484-78 с облицовской лицевым кирпичом. Внутренние стены — глинянный полнотелый кирпич пластического прессования. Перегородки - глинянный пустотелый кирпич, сборные гипсобетонные по серии 1.231.9-7 вып. 1. Типоразмеров — 15 поэлемнетной сборки по серии 1.231-4 вып.1. Типоразмеров — 1. Козырьки входов — плита лоджий- сборная железобетонная по серии 1.137-1, вып. 1. Типоразмеров -1. Покрытия и перекрытия — многопустотные панели по серии 1.141-1 вып. 58,60. Типоразмеров- 6, по серии 1.242-2. Типоразмеров — 1. Погоны — сборные железобетонные по серии 1.225-2 вып. 9. Типоразмеров — 1. по серии 1.225.1-3. Типоразмеров — 1. Перемычки - брусковые железобетонные по серии 1.138-10, вып. 1,2. Типоразмеров — 20. Лестницы — сборные бетонные и желзобетонные по серии 1.251-3, вып. 1. Типоразмеров -1, по серии 1.251-3 в.1. Типоразмеров — 1, по серии 1.055.1-1. Типоразмеров — 2. по серии 1.255.1-1. Типоразмеров — 2. Кровля - плоская, невентилируемая, рулонная с внутренним водостоком. Утеплитель - пенобетон x=400кг/м3. Полы - линолиум, курамическач плитка, бетонные по серии 2.244-1 . вып. 4. Окна — по ГОСТу 16289-80. Типоразмеров — 5. по серии 1.236-6. вып. 1. Типоразмеров — 5. по серии 1.236.5-11, вып. 1, Типоразмеров — 5. Двери по серии 1.136-2. Типоразмеров — 4. по серии 1.136-10. Типоразмеров — 5. Наибольшая масса монтажного элемента (прогон) 3,3 т.

ОТДЕЛКА НАРУЖНАЯ. Облицовка лицевым пустотелом кирпичом, ГОСТ 7484-78.

ВНУТРЕННЯЯ. Окраска, облицовка керамической плиткой.

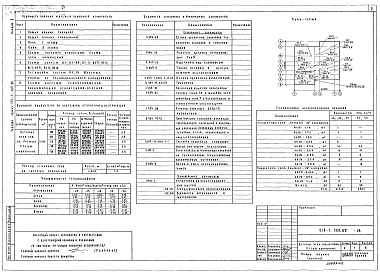

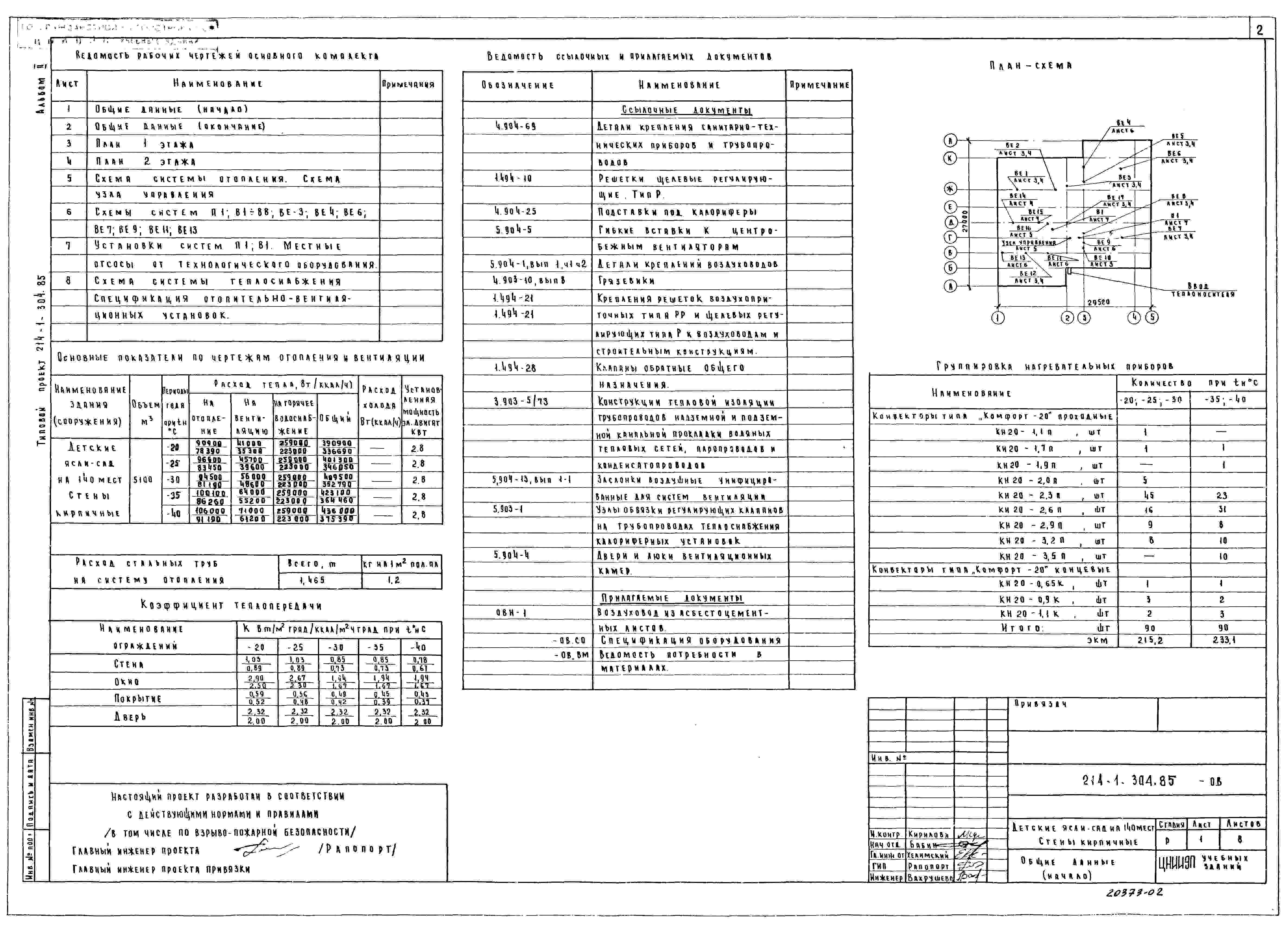

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ. Водопровод — хозяйственно-противопожарный от местной сети. Напор на вводе 23м. Канализация — хозяйственная к местным сетям. Ливнестоки - к местным сетям. Отопление - центральное водяное от внешнего источника. Параметры теплоносителя 90-70 ºС. Вентиляция - приточно-вытяжная с механическим побуждением и естественная. Горячее водоснабжение - от наружных сетей. Напор на вводе 19,75 м. Электроснабжение - наружных сетей напряжением 380/220 в. Лифт грузовой - грузоподъемностью 100 кг. Устройство связи — радио, телефон, пожарная сигнализация, телевидение. Оснащение здания . Оборудование кухонь и санузлов — электроплиты, мойка, унитазы, видуары, умывальники.


Изображения
