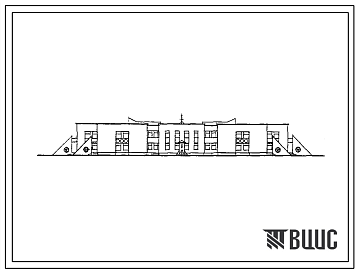

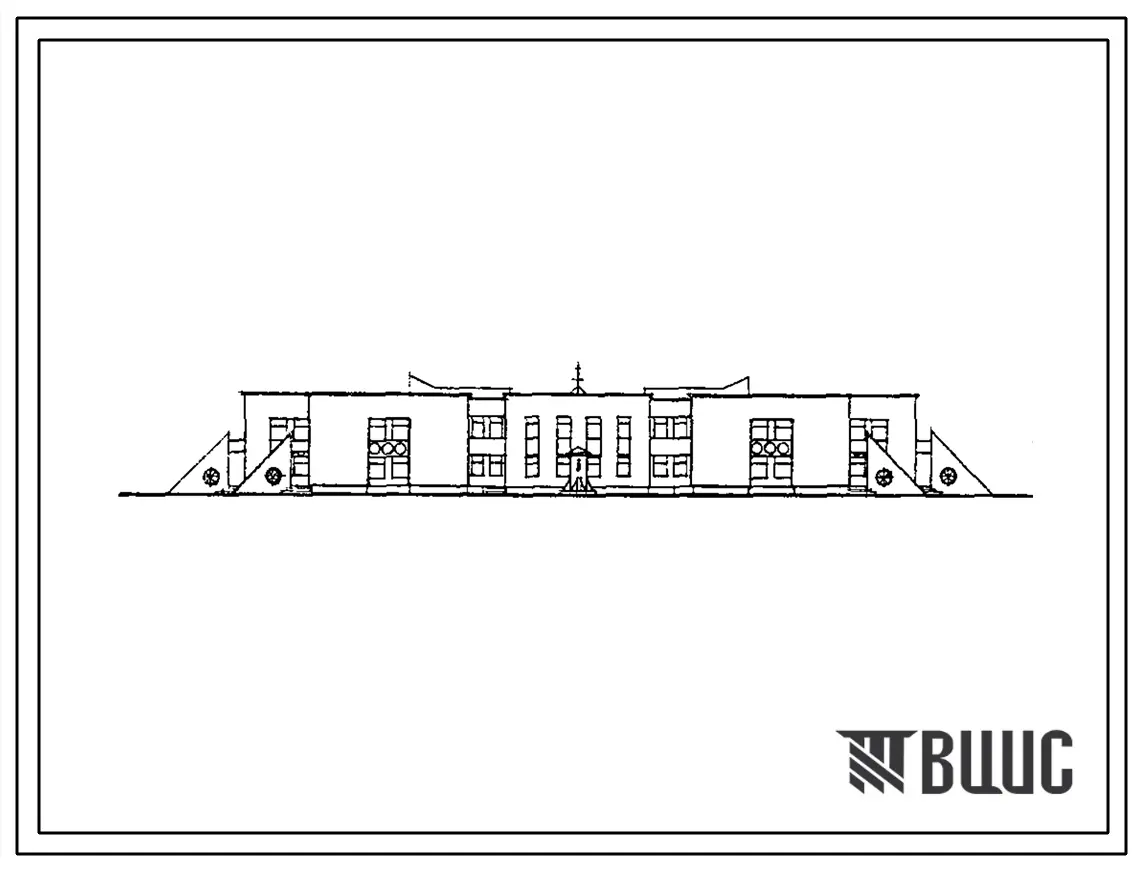

Типовой проект 214-1-283.84 Детские ясли – сад на 190 мест. Здание двухэтажное. Стены из кирпича. Объем 7413м?

Общие данные

Номер проекта

214-1-283.84

Наименование проекта

Детские ясли – сад на 190 мест. Здание двухэтажное. Стены из кирпича. Объем 7413м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Состав проекта
Номер альбома
Наименование
Состав альбома

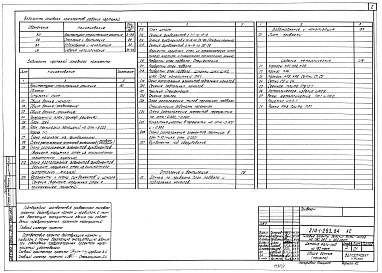

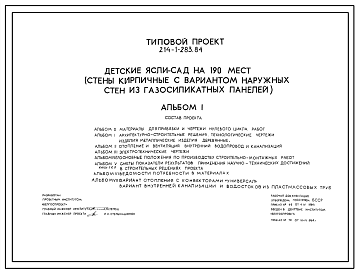

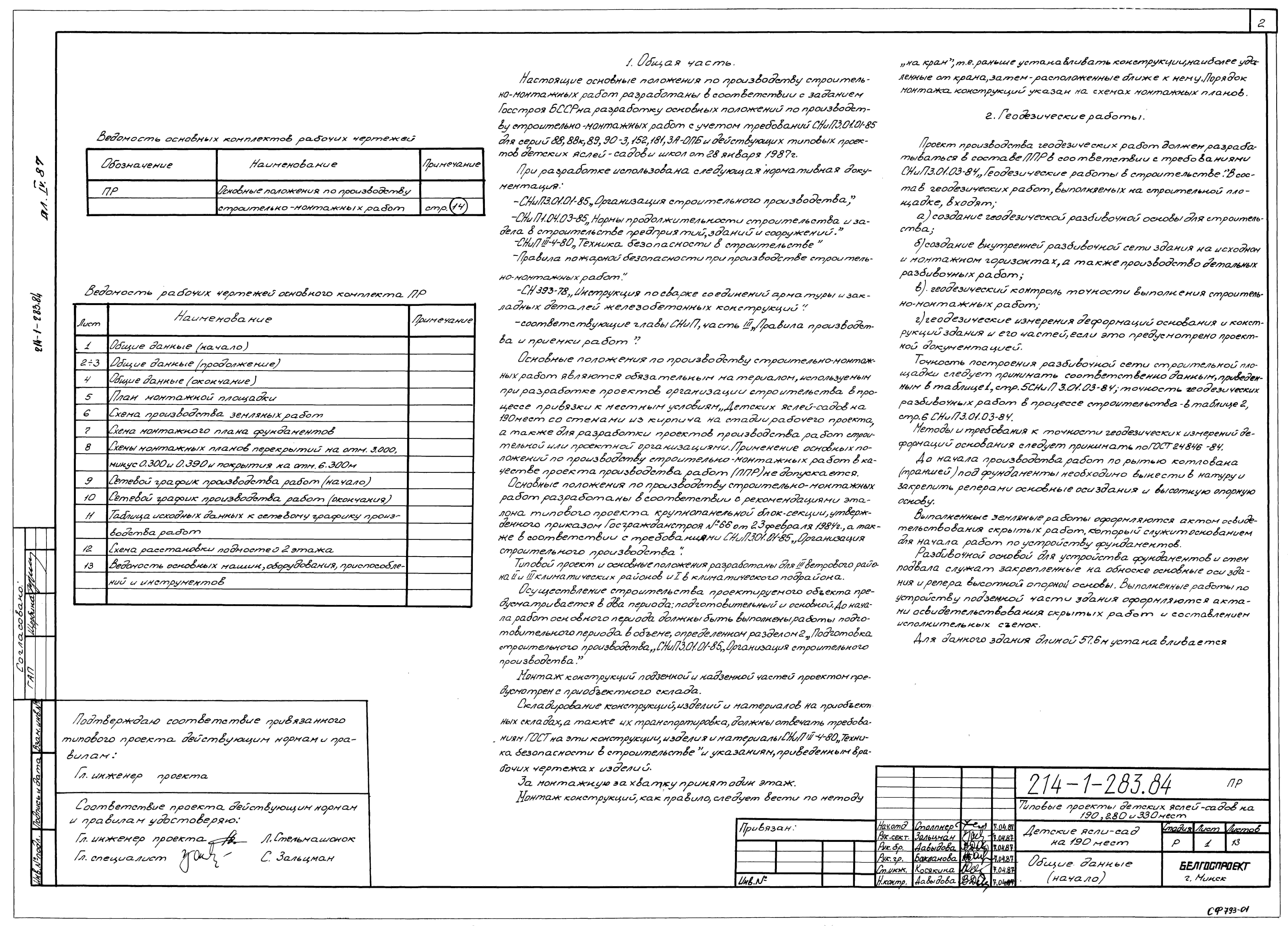

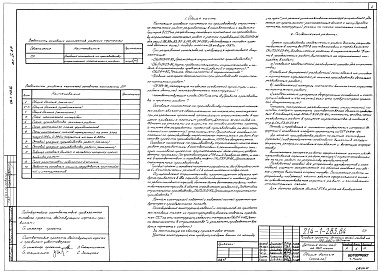

Альбом 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

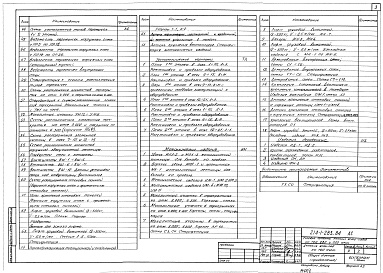

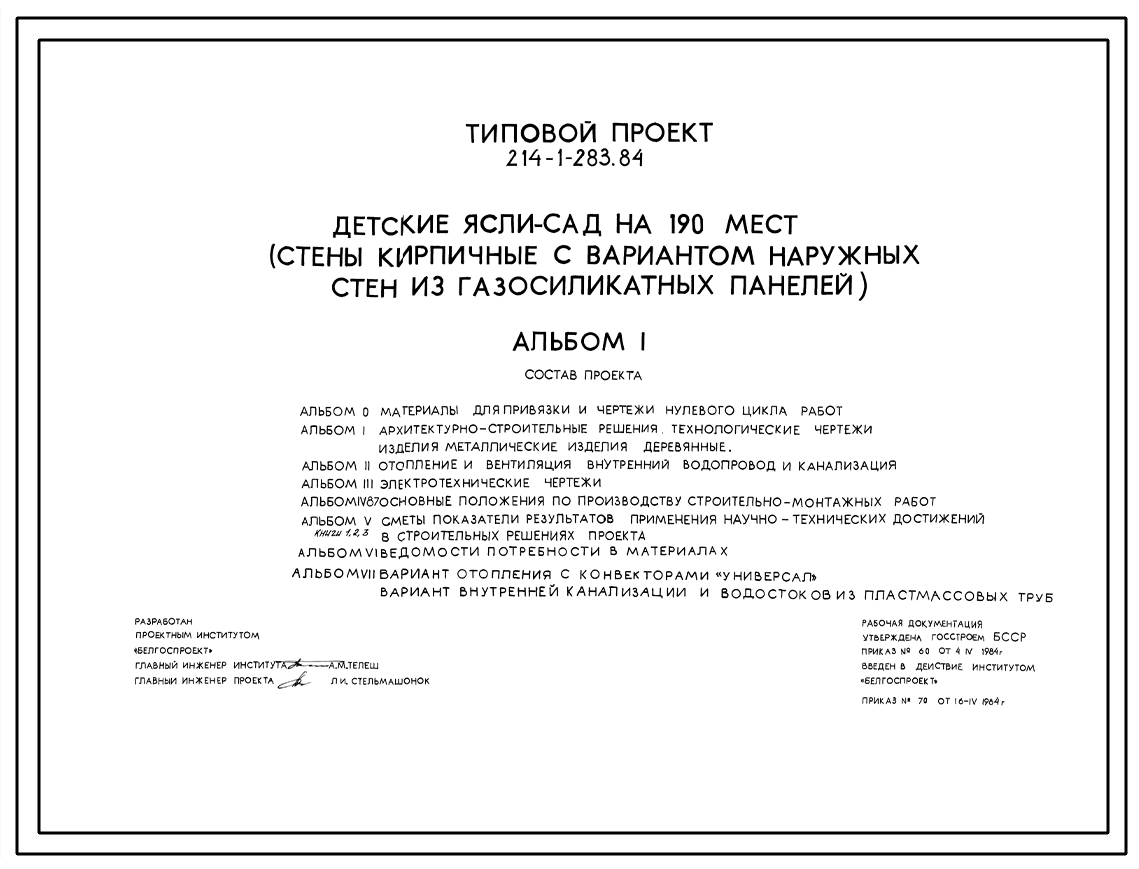

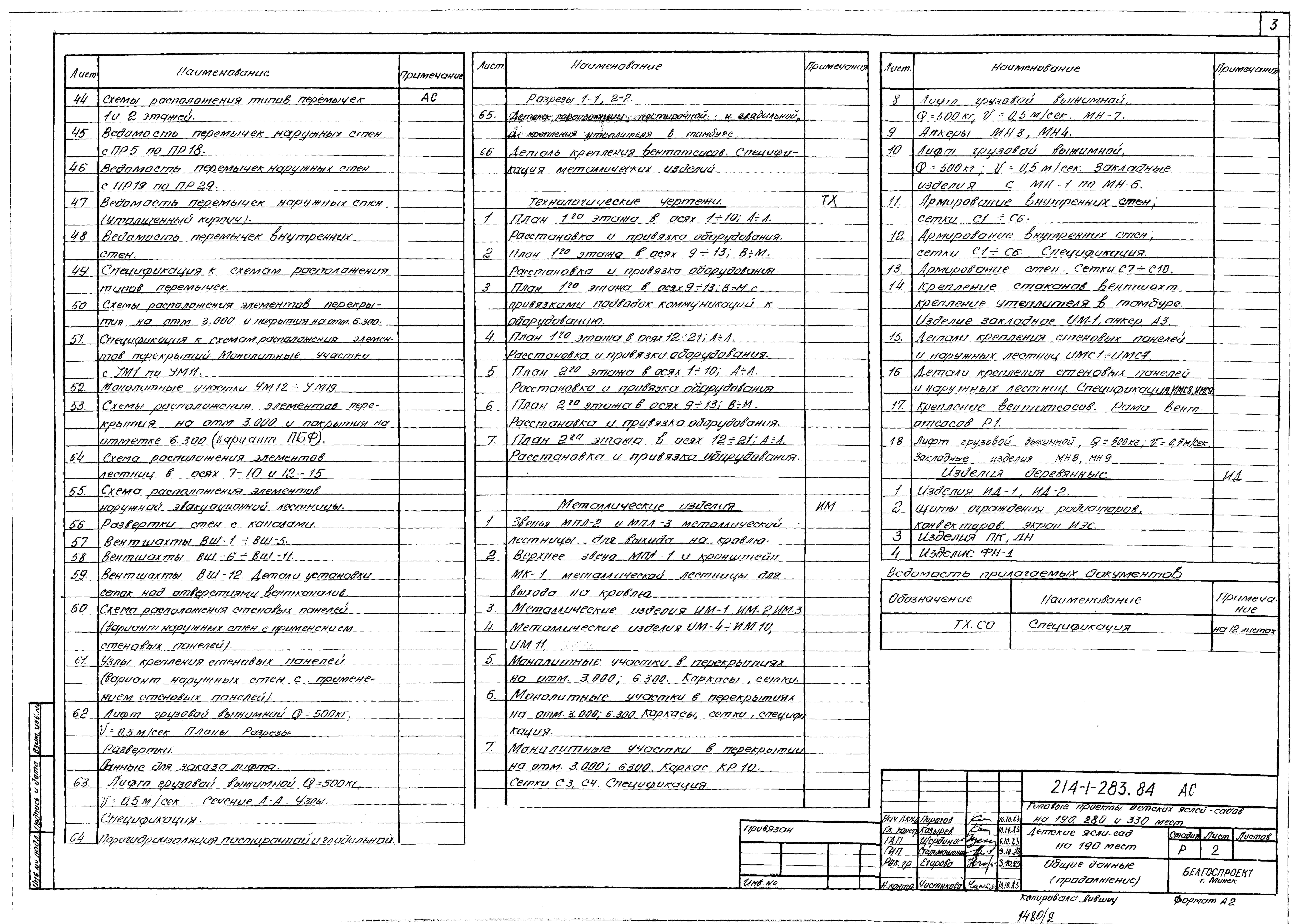

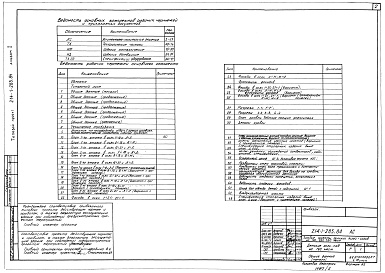

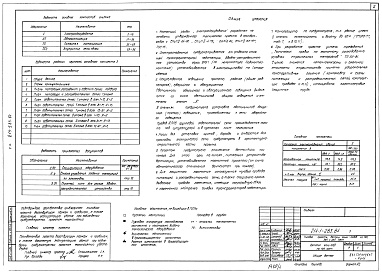

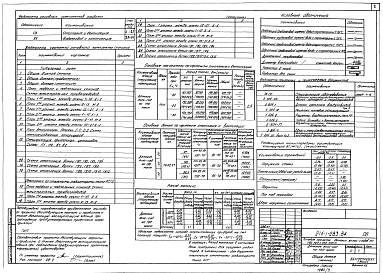

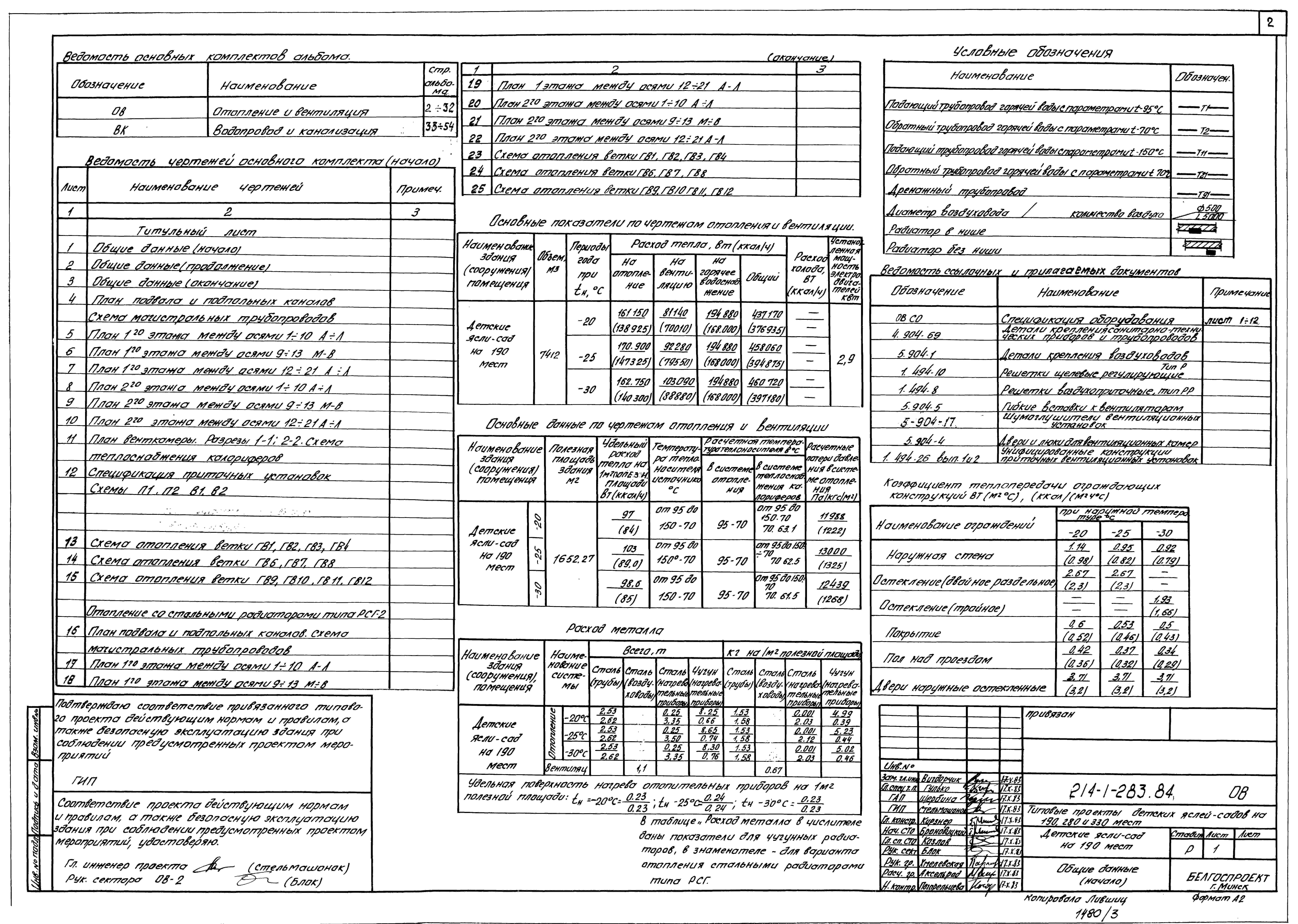

Альбом 1
Архитектурно-строительные решения. Технологические чертежи. Изделия металлические. Изделия деревянные
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

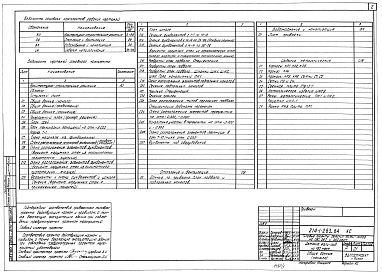

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

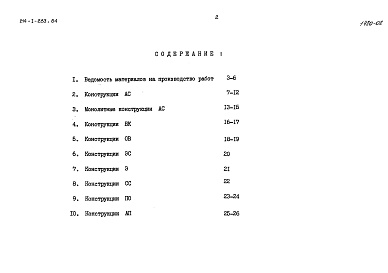

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

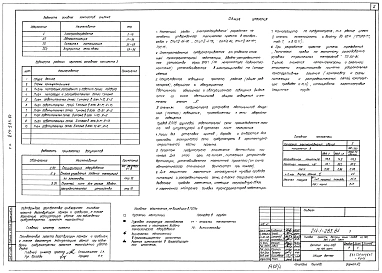

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

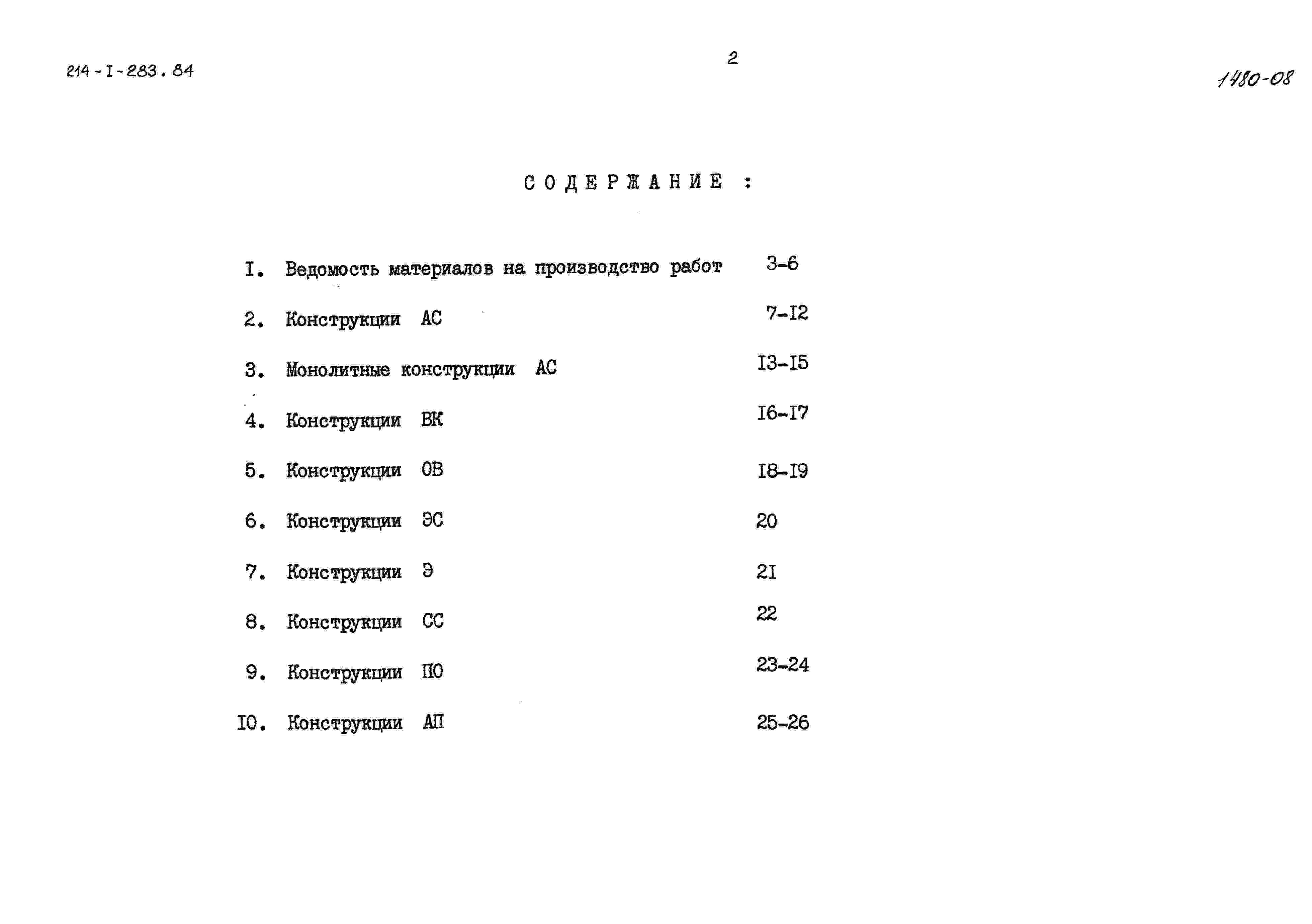

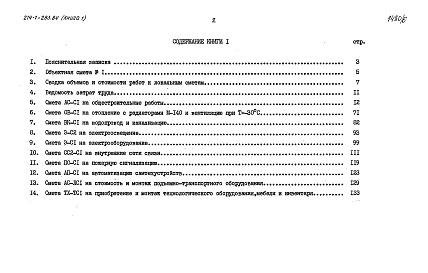

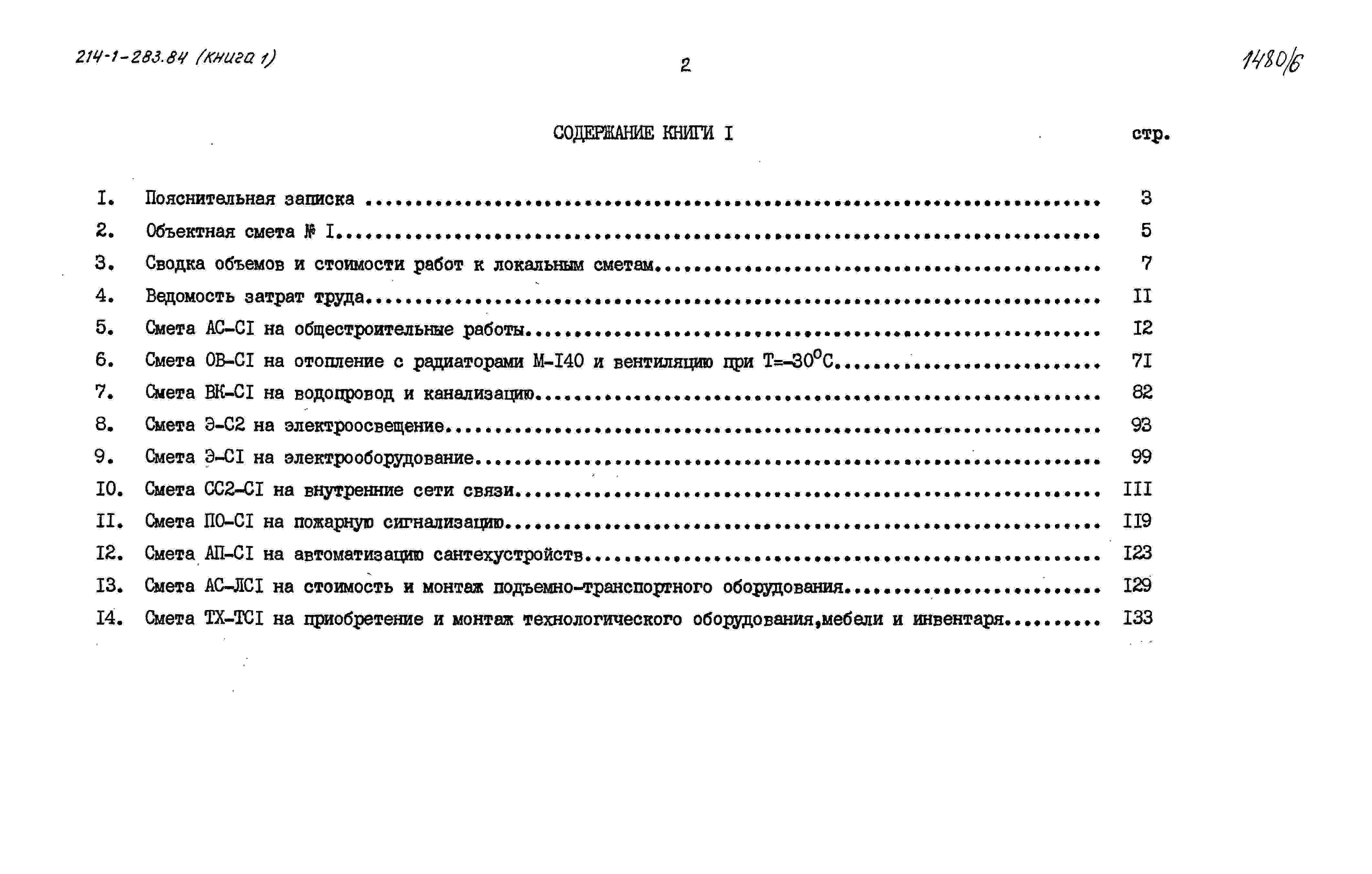

Альбом 5
Сметы. Показатели результатов применения научно-технических достижений в строительных решениях проекта. Книга 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

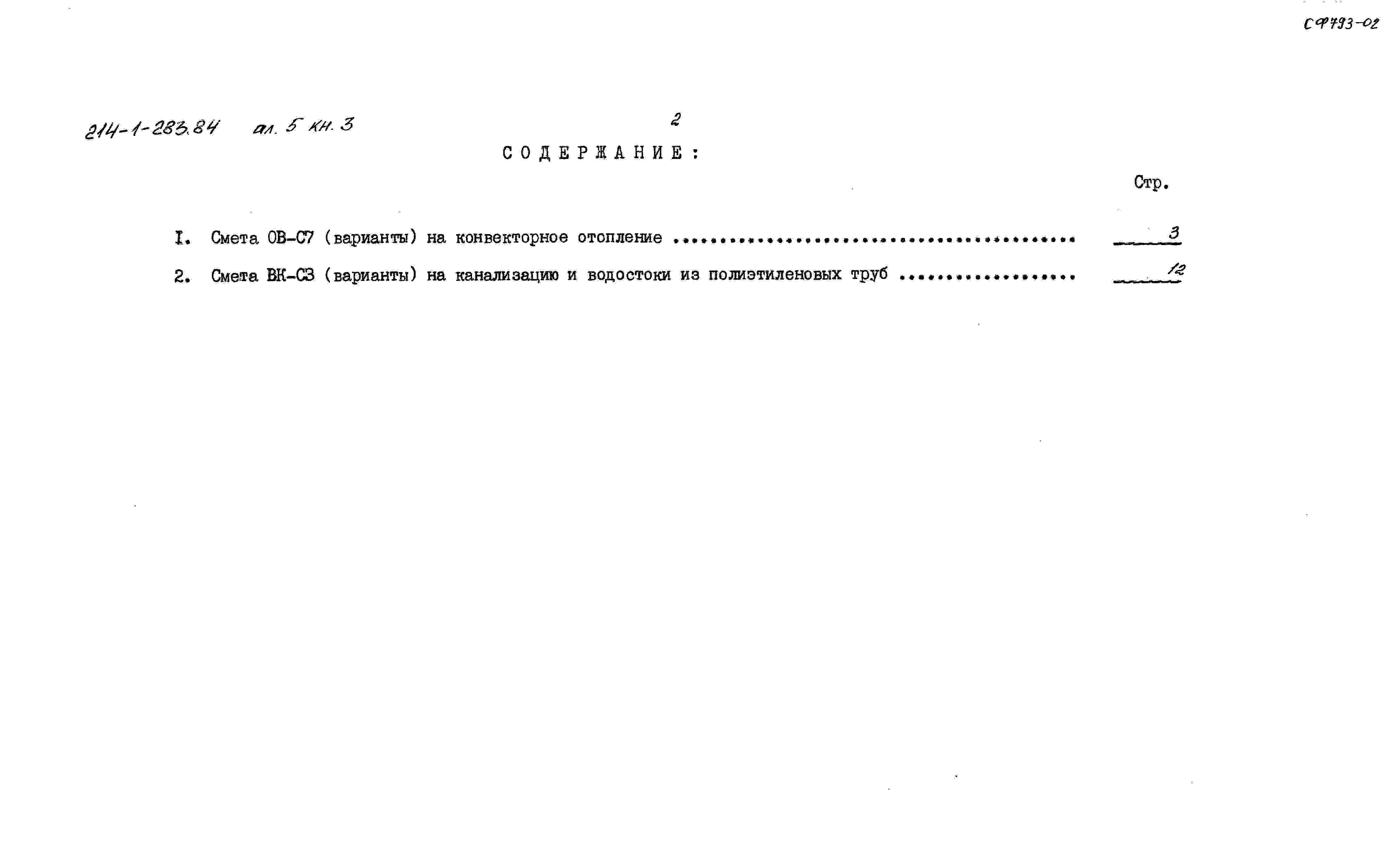

Альбом 5
Сметы. Показатели результатов применения научно-технических достижений в строительных решениях проекта. Книга 3
Новое название альбома:

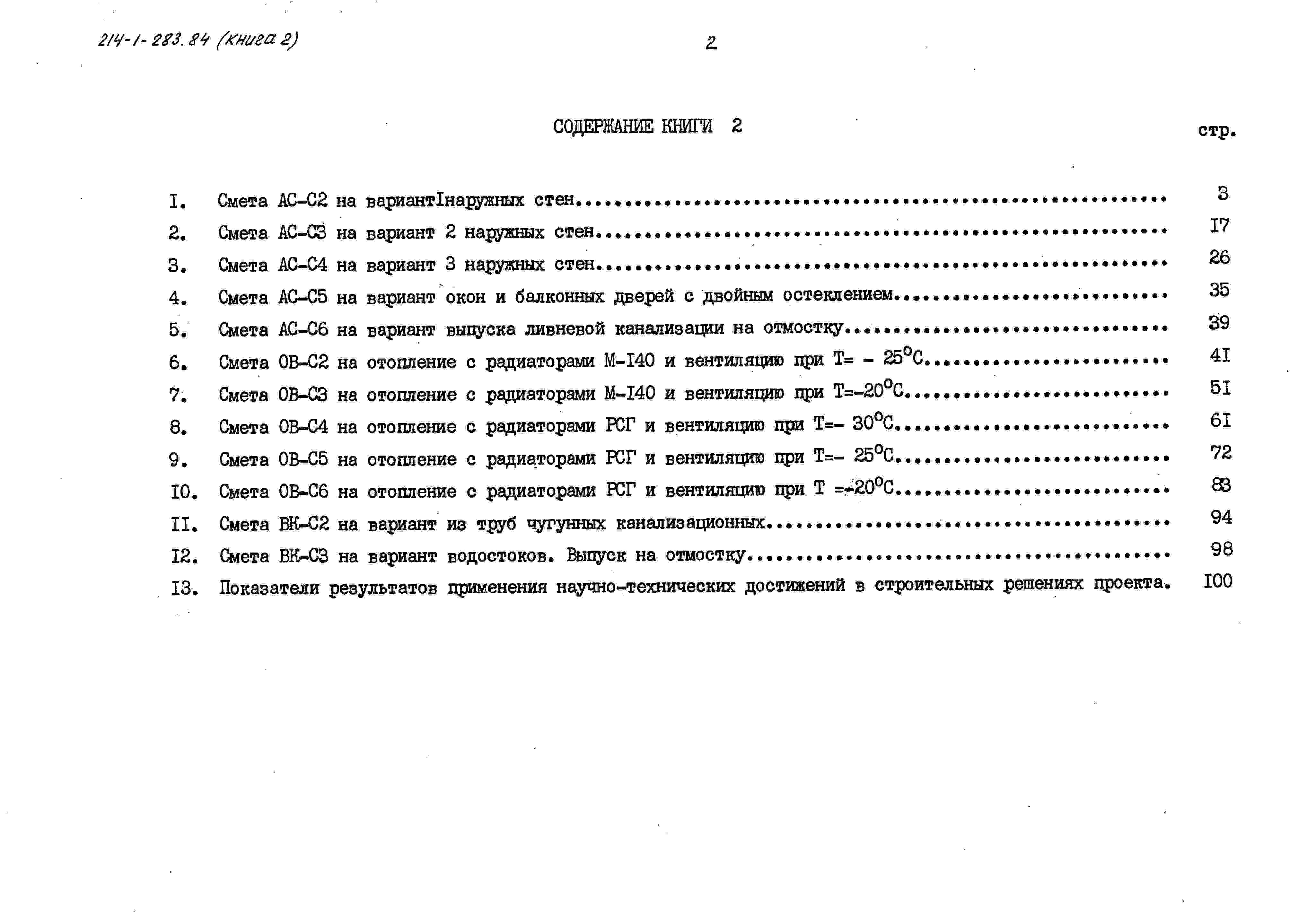

Альбом 5
Сметы. Показатели результатов применения научно-технических достижений в строительных решениях проекта. Книга 2
Новое название альбома:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Детские ясли-сад на 190 мест (стены кирпичные, с вариантом наружных стен из газосиликатных панелей).

Экспликация помещений.

1 этаж.

1. Раздевальные – 37,0 м2.

2. Групповые – 100,0 м2.

3. Спальни – 100,0 м2.

4. Буфетные – 11,6 м2.

5. Туалетные – 58,0 м2.

6. Приемные – 37,4 м2.

7. Игральные – 100,0 м2.

8. Спальни для детей ясельного возраста – 72,0 м2.

9. Коридоры – 92,2 м2.

10. Тамбуры – 21,5 м2.

11. Приемная изолятора – 4,7 м2.

12. Палата изолятора – 6,1 м2.

13. Медицинская комната – 8,0 м2.

14. Процедурные кабинет – 8,0 м2.

15. Помещение для приготовления дезинфицирующих средств – 2,3 м2.

16. Санузел изолятора – 2,7 м2.

17. Машинное отделение лифта – 9,1 м2.

18. Электрощитовая – 6,8 м2.

19. Стиральная – 19,0 м2.

20. Гладильная – 17,5 м2.

21. Загрузочная пищеблока – 5,0 м2.

22. Кладовая овощей – 4,8 м2.

23. Кладовая сухих продуктов – 8,0 м2.

24. Заготовочный цех – 16,4 м2.

25. Кухня – 19,9 м2.

26. Моечная кухонной посуды – 7,8 м2.

27. Раздаточная – 5,2 м2.

2 этаж.

28. Раздевальные – 76,2 м2.

29. Групповые – 200,0 м2.

30. Спальни – 200,0 м2.

31. Буфетные – 11,6 м2.

32. Туалетные – 65,0 м2.

33. Коридоры – 79,8 м2.

34. Холлы – 20,6 м2.

35. Уборная для персонала – 2,0 м2.

36. Душевая – 1,4 м2.

37. Комната персонала (гардероб) – 10,0 м2.

38. Кабинет заведующего – 9,0 м2.

39. Кабинет завхоза – 7,8 м2.

40. Методический кабинет – 12,0 м2.

41. Хозяйственная кладовая – 8,0 м2.

42. Кладовая чистого белья – 8,0 м2.

43. Кладовая для хранения уборочного инвентаря – 2,1 м2.

44. Зал для музыкальных и гимнастических занятий – 101,0 м2.

45. Кладовая для хранения физкультурного инвентаря – 6,7 м2.

Подвал.

46. Венткамера – 28,0 м2.

47. Индивидуальный тепловой пункт – 25,5 м2.

Строительные конструкции и изделия.

Фундаменты – монолитные бетонные М100 подвальной части – сборные железобетонные по серии 1.112.5: вып.1, типоразмер – 1; вып.2, типоразмеров – 2; вып.4, типоразмер – 1. Бетонные блоки стен подвала по ГОСТ 13579-78, типоразмеров – 11.

Перекрытие и покрытие – сборные железобетонные панели по сериям: 1.141-1, вып.58, типоразмеров – 4; 1.141-1, вып.60, типоразмеров – 7; 1.241.1, вып.21, типоразмеров – 2; 1.220.1-2, вып.8, типоразмеров – 2.

Вариант перекрытия и покрытия с применением плит безопалубочного формования шифр О-312.

Стены – керамический рядовой пустотелый кирпич по ГОСТ 530-80 с облицовкой керамическим лицевым пустотелым кирпичом по ГОСТ 7484-78.

Варианты:

- из керамического рядового полнотелого кирпича по ГОСТ 530-80 с частичным применением становых панелей из газосиликата по серии 1.020-1, вып.5-1, вып.5-2. Типоразмеров – 8;

- силикатный пустотелый камень по ГОСТ 37979 с облицовкой силикатным пустотелым лицевым камнем по ГОСТ 379-79; из силикатного полнотелого кирпича по ГОСТ 379-79;

- керамический рядовой полнотелый кирпич по ГОСТ 530-80 с облицовкой керамическим лицевым полнотелым кирпичом по ГОСТ 7484-78.

Перегородки – кирпичные и из гипсовых плит по ГОСТ 6428-83.

Кровля – рулонная плоская, из 4-х слоев рубероида марки РКМ-350Б на битумной мастике МБК-Г-55 с защитным слоем из гравия.

Лестничные марши по серии 1.251-3, вып.1, типоразмер – 1. Лестничные площадки по серии 1.252-3, вып.1, типоразмеров – 2.

Полы – линолеумные, из керамической плитки, дощатые бетонные, мозаичные по серии 2.244-1, вып.4.

Окна – по ГОСТ 16289-80. Типоразмеров – 11. Вариант: по ГОСТ 11214-78. Типоразмеров – 11.

Двери – по ГОСТ 6629-74, типоразмеров – 6; по ГОСТ 4698-81, типоразмер – 4.

Наибольшая масса монтажного элемента (панель перекрытия) – 4,19 т. для варианта – плита безопалубочного формования – 4,42 т.

Отделка наружная - облицовка лицевым пустотелым и полнотелым керамическим кирпичом.

Варианты: лицевыми силикатными камнями; облицовка панелей – керамической коврово-мозаичной плиткой, окраска органо-силикатной краской, присыпка мраморной крошкой в заводских условиях.

Отделка внутренняя – цементно-песчаная штукатурка, гипсокартонные листы, затирка, клеевая и масляная покраска, керамическая плитка.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н-19,5 м.

Канализация – хозяйственная и ливневая в городскую сеть; вариант выпуска ливневой канализации на отмостку.

Отопление – центральное, водяное от городских сетей. Параметры теплоносителя Т=95-700С.

Горячее водоснабжение – от внешнего источника. Н=15 м.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от городских сетей напряжением 380/220 В.

Устройства связи – радиофикация, электрочасофикация, телефикация, телефонизация, автоматическая пожарная сигнализация.

Дополнительные данные.

Расчетный показатель вместимости детских яслей-сада – 1 место (расчетных единиц – 190). Показатели приведены для условий строительства при расчетной температуре минус 300С. (для основного решения). Сметная документация составлена в нормах и ценах 1984 г.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
