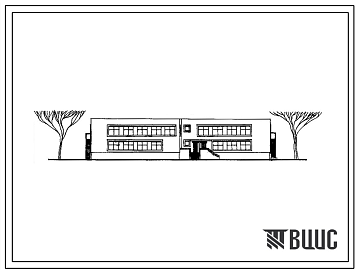

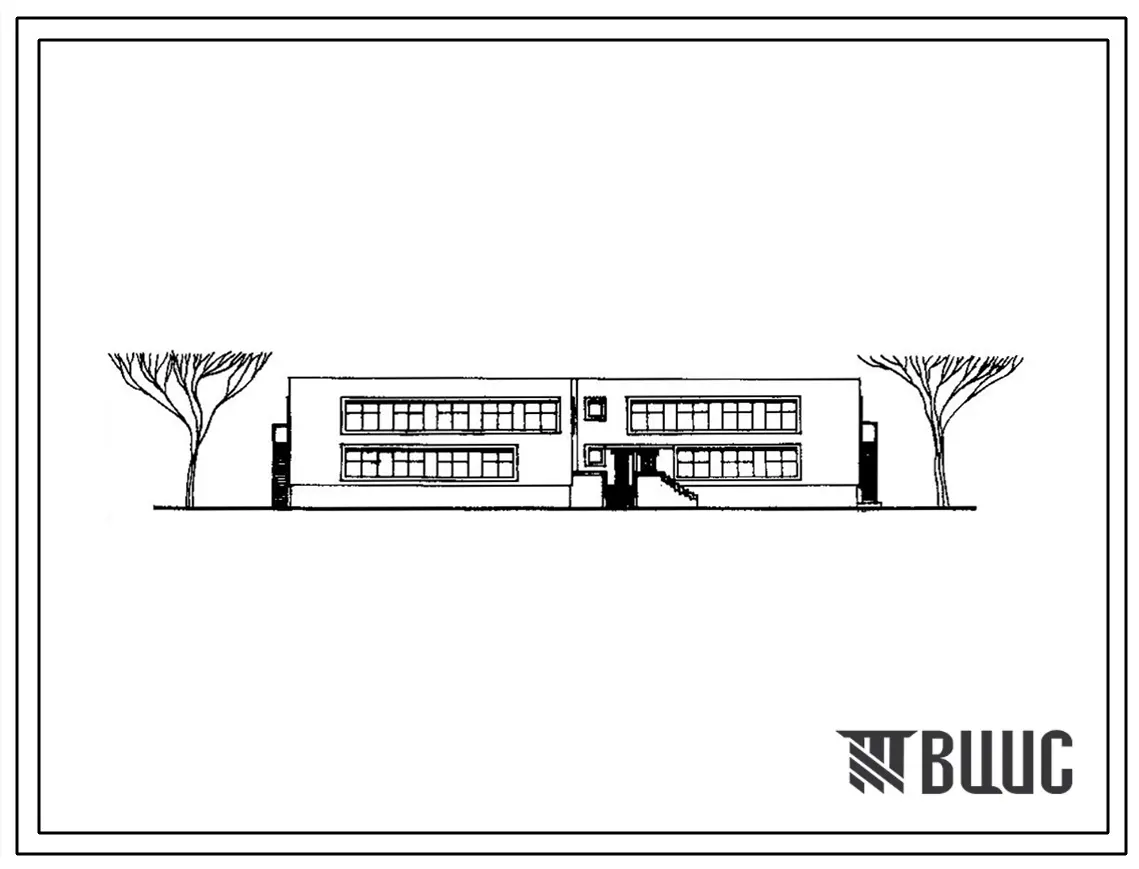

Типовой проект 214-1-327пв.85 ДЕТСКИЕ ЯСЛИ-САД НА 140 МЕСТ (СО СТЕНАМИ ИЗ КИРПИЧА).

Общие данные

Номер проекта

214-1-327пв.85

Наименование проекта

ДЕТСКИЕ ЯСЛИ-САД НА 140 МЕСТ (СО СТЕНАМИ ИЗ КИРПИЧА).

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Состав проекта
Номер альбома
Наименование
Состав альбома

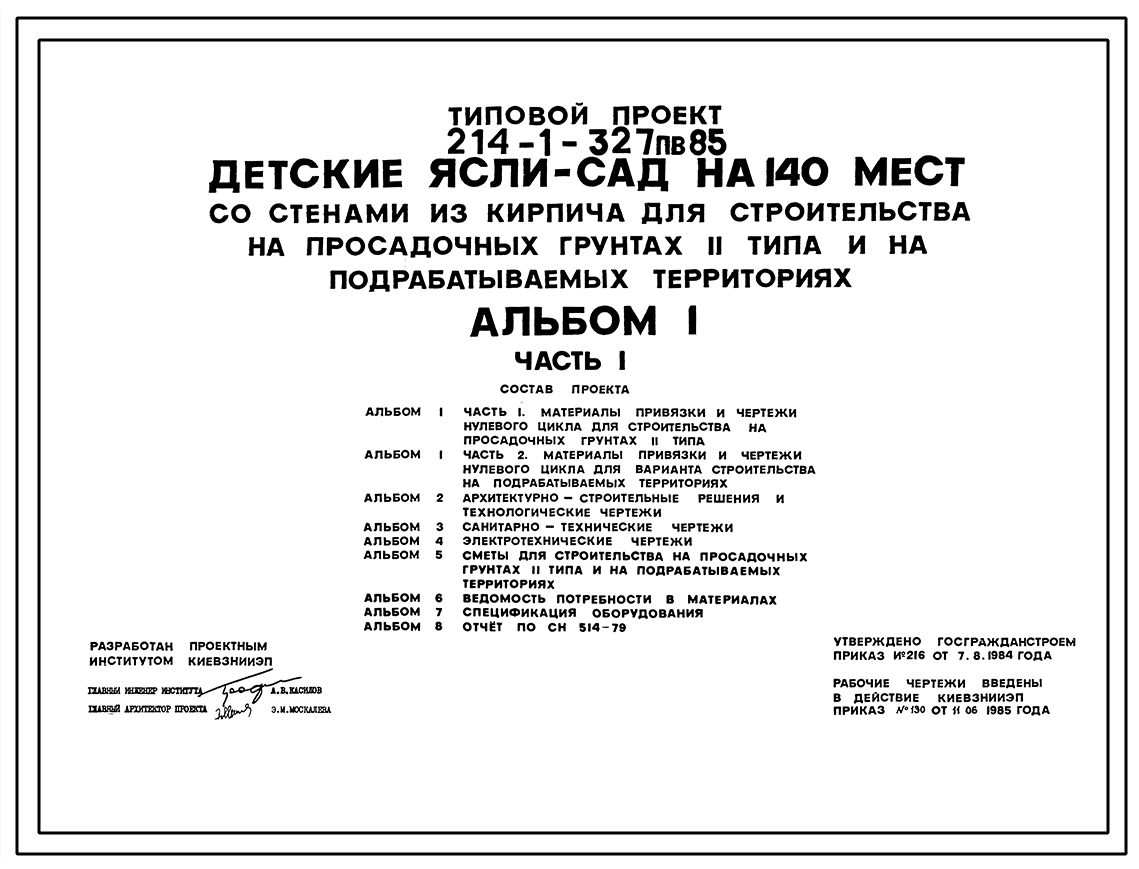

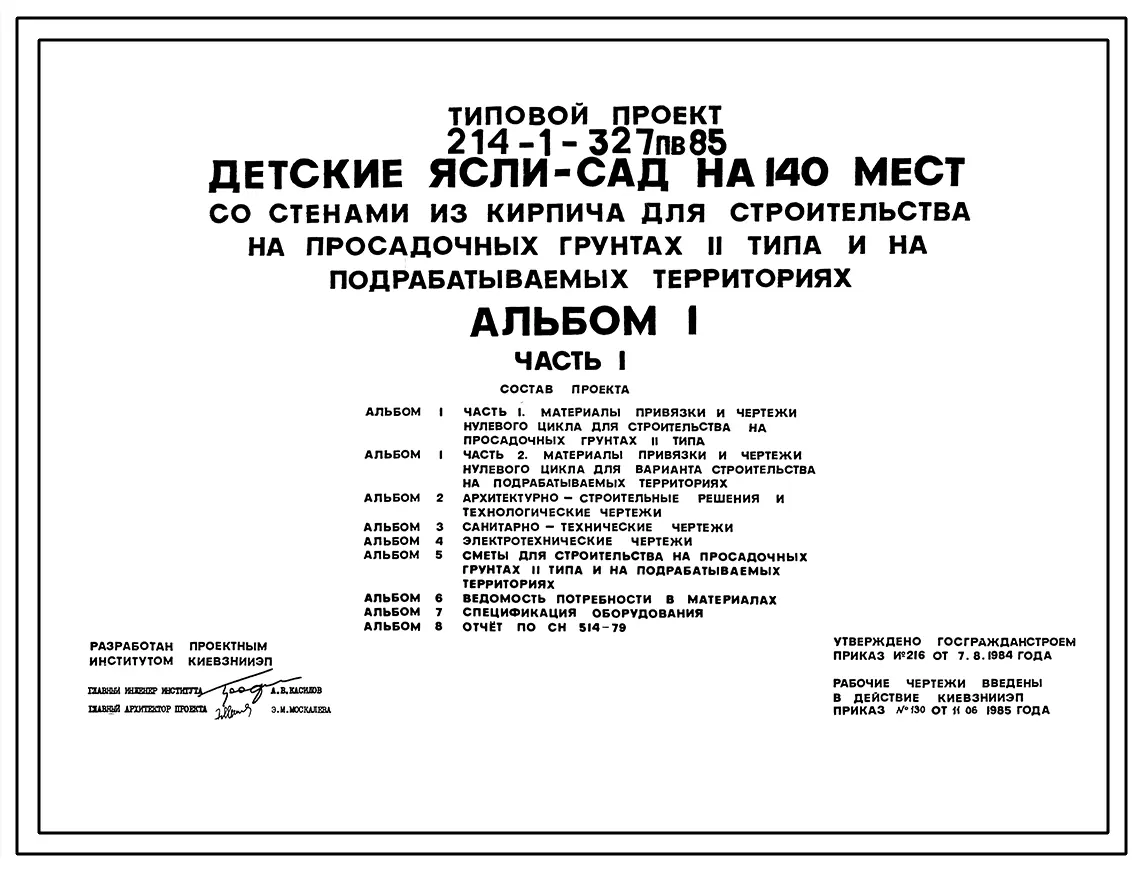

Альбом 1

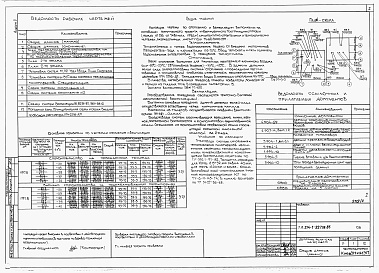

Часть 1. Материалы для проектирования
Новое название альбома:
Имеющиеся картинки:

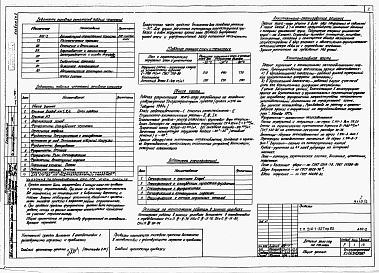

1 картинка альбома:     Alt для картинки:

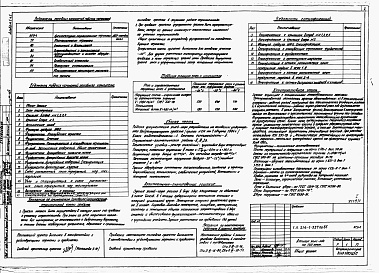

2 картинка альбома:     Alt для картинки:
Альбом 1

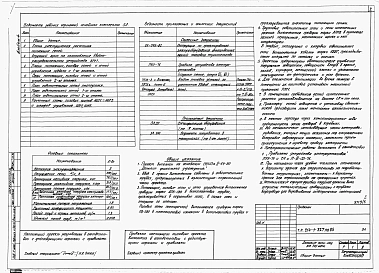

Часть 2. Материалы для проектирования
Новое название альбома:
Альбом 2
Новое название альбома:
Имеющиеся картинки:

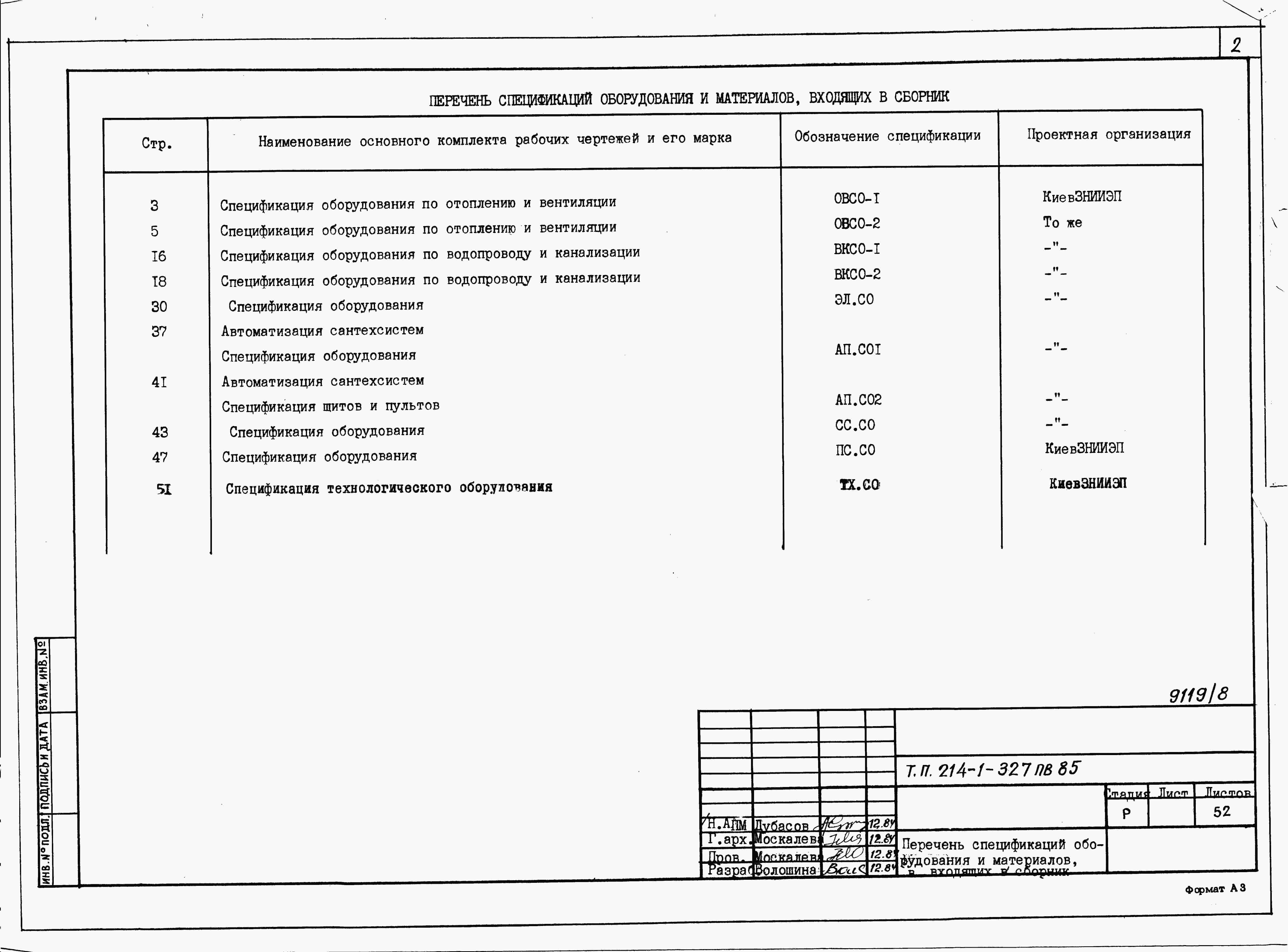

1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:

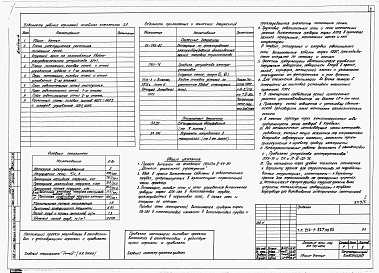

1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:

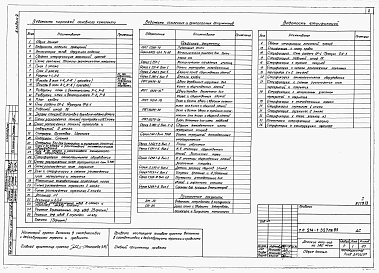

1 картинка альбома:     Alt для картинки:
Альбом 5

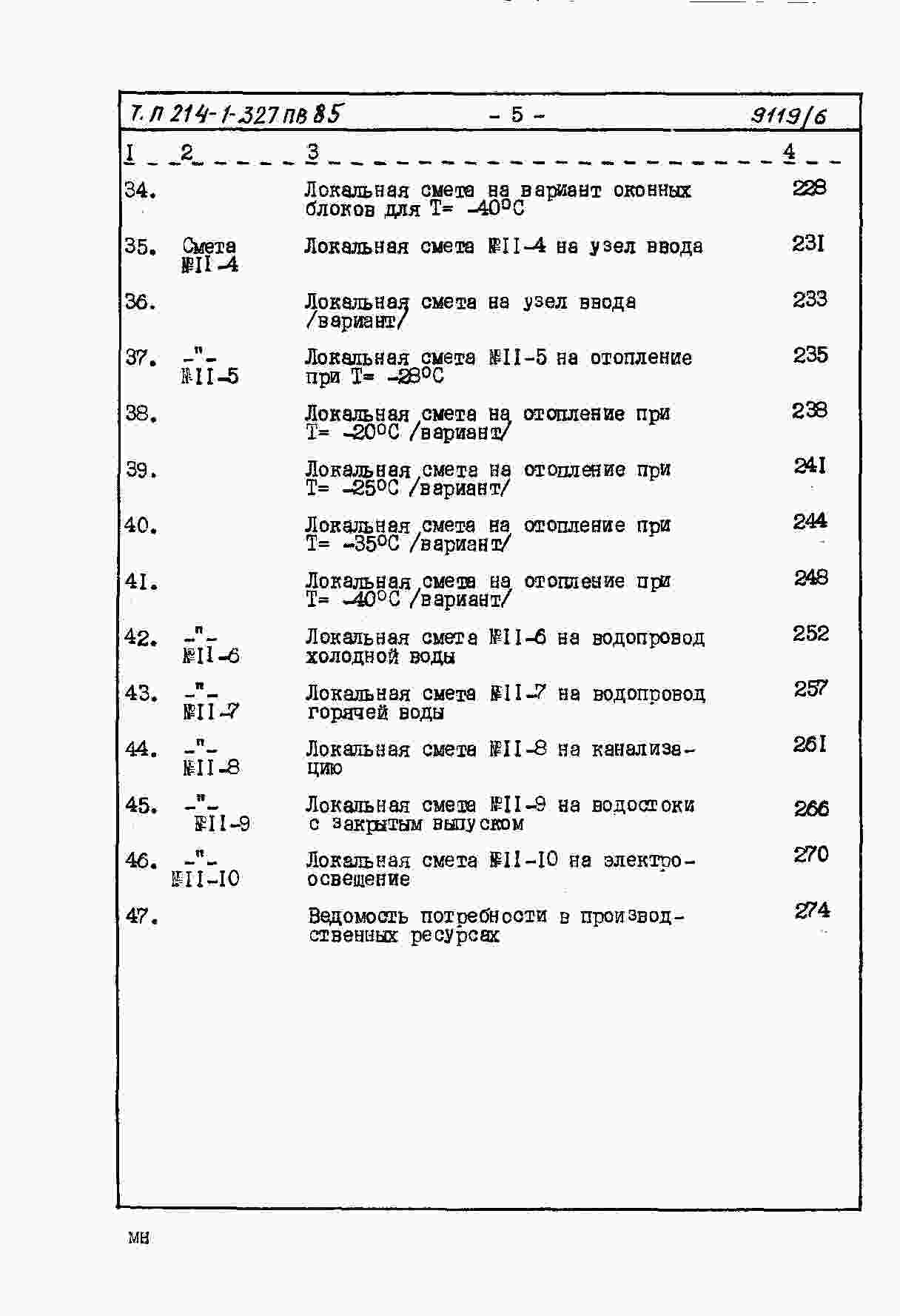

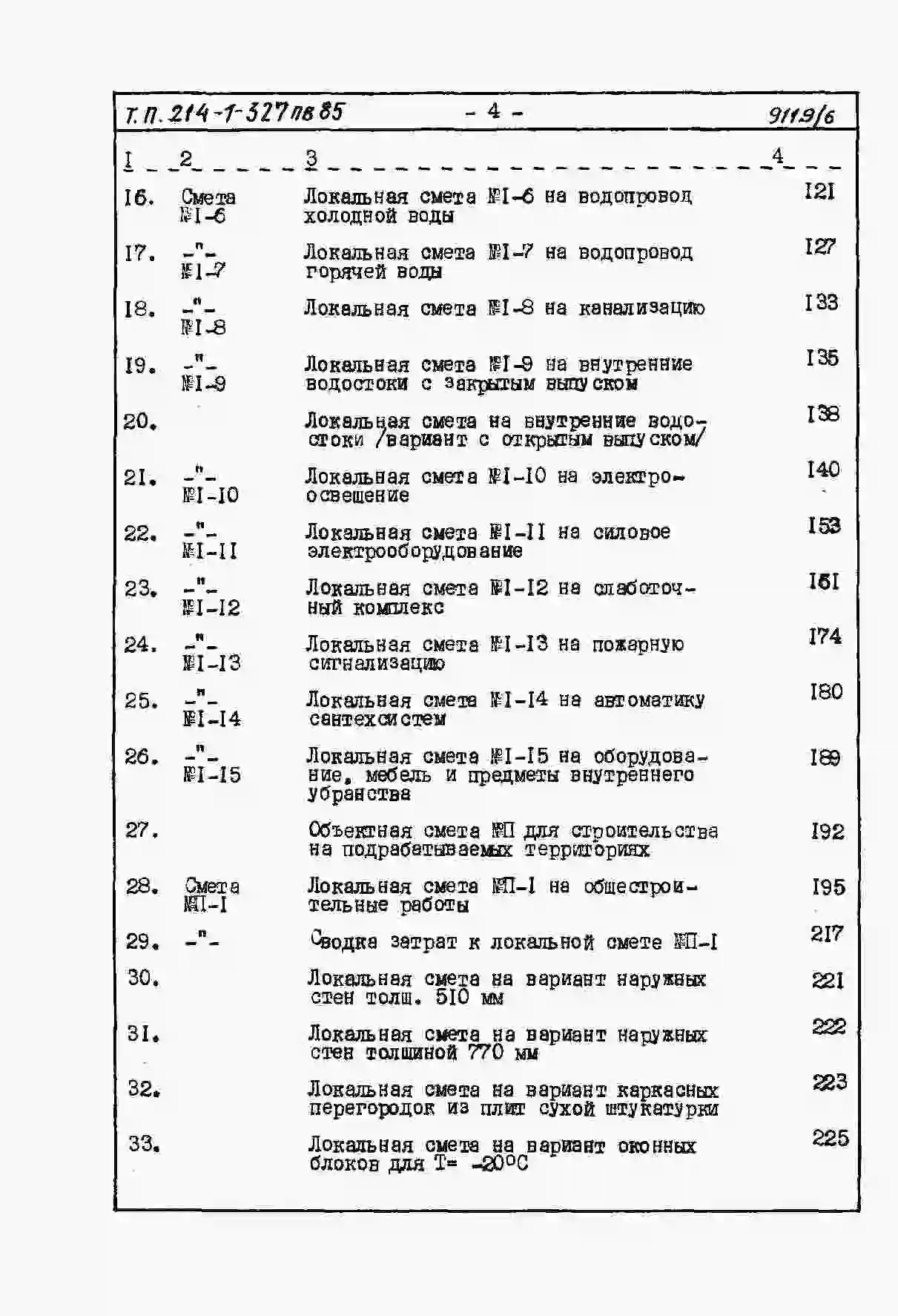

Сметы для стр-ва на просадочных грунтах 2 типа и на подрабатываемых территориях
Новое название альбома:
Имеющиеся картинки:

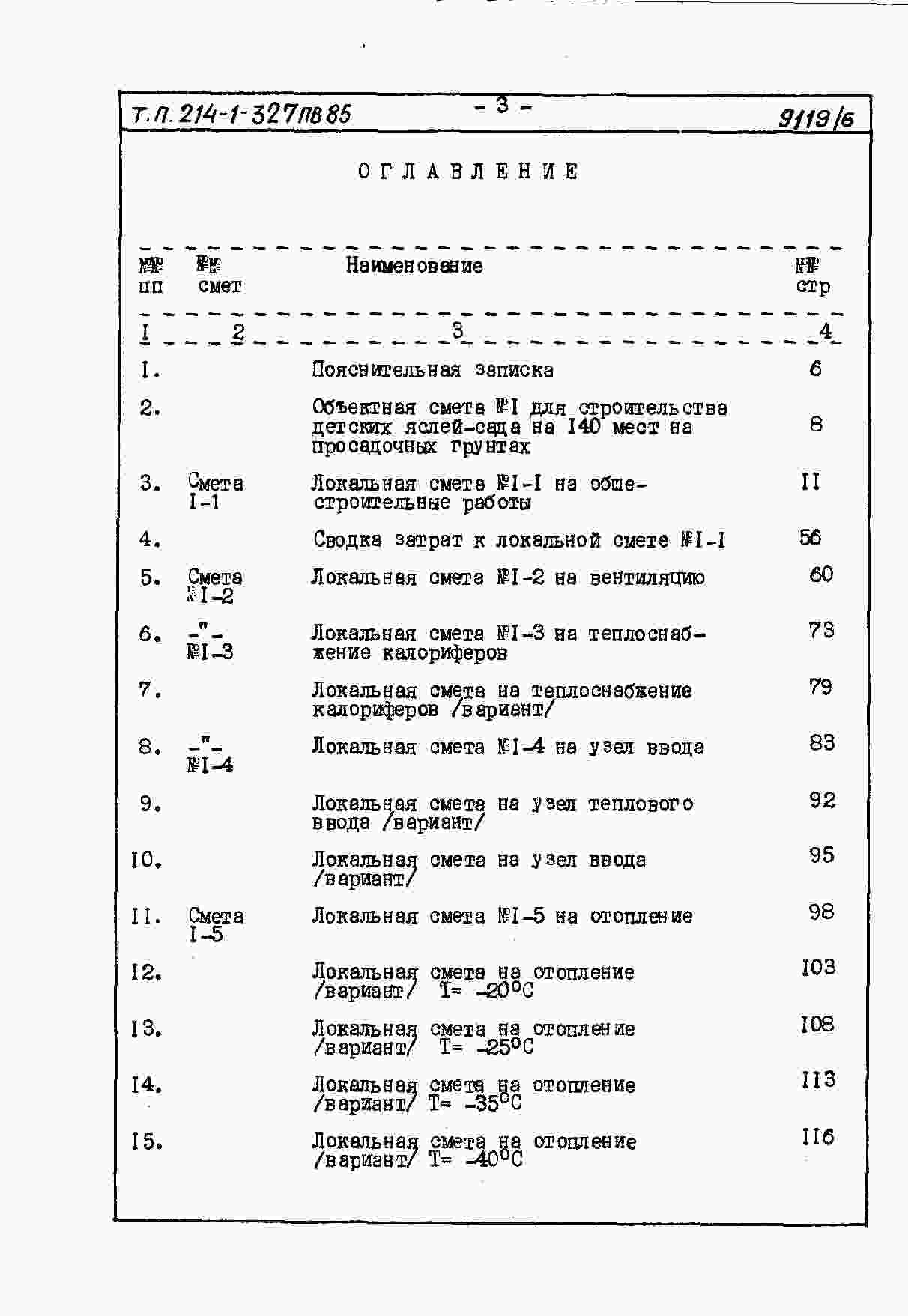

1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

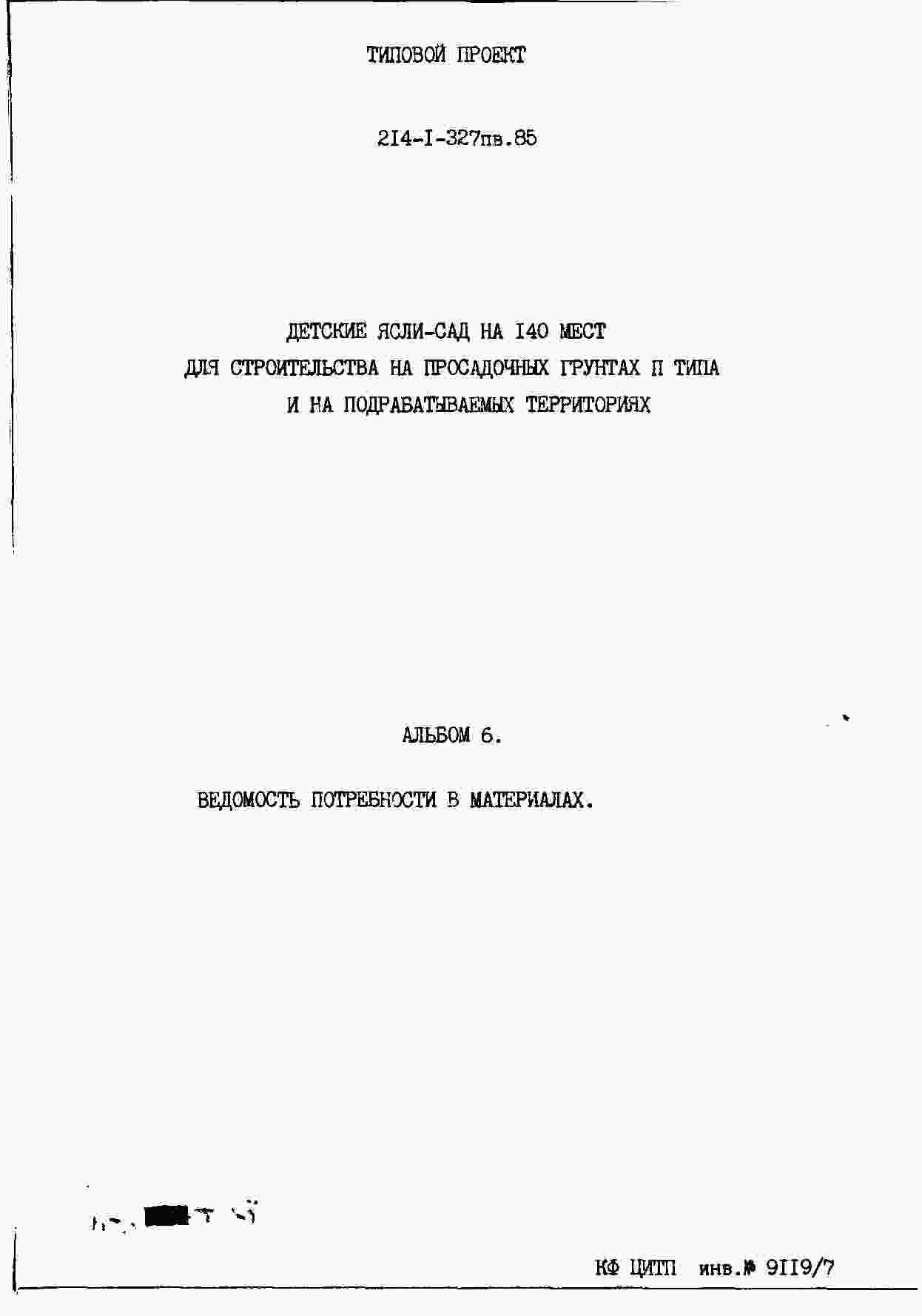

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

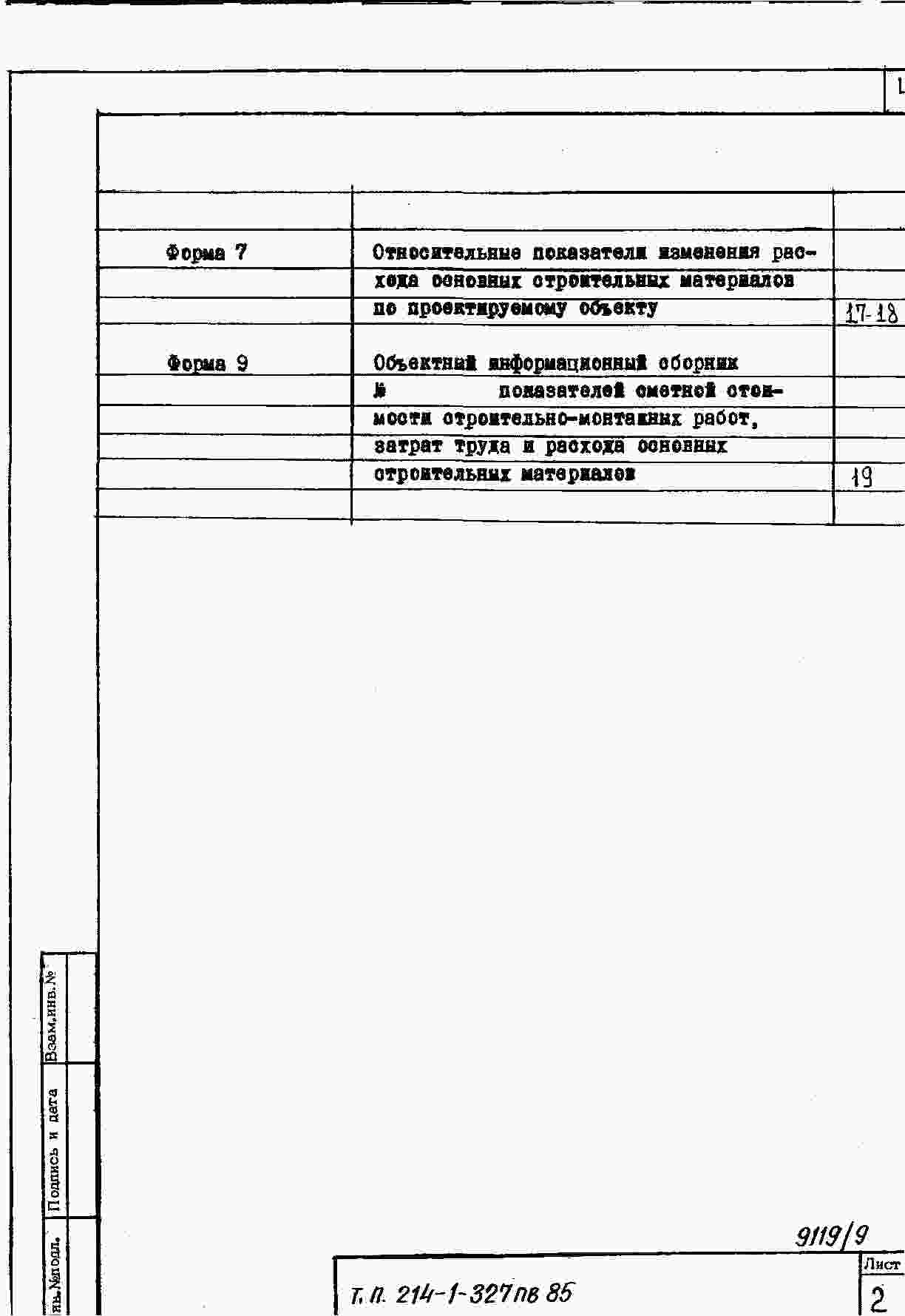

Альбом 8

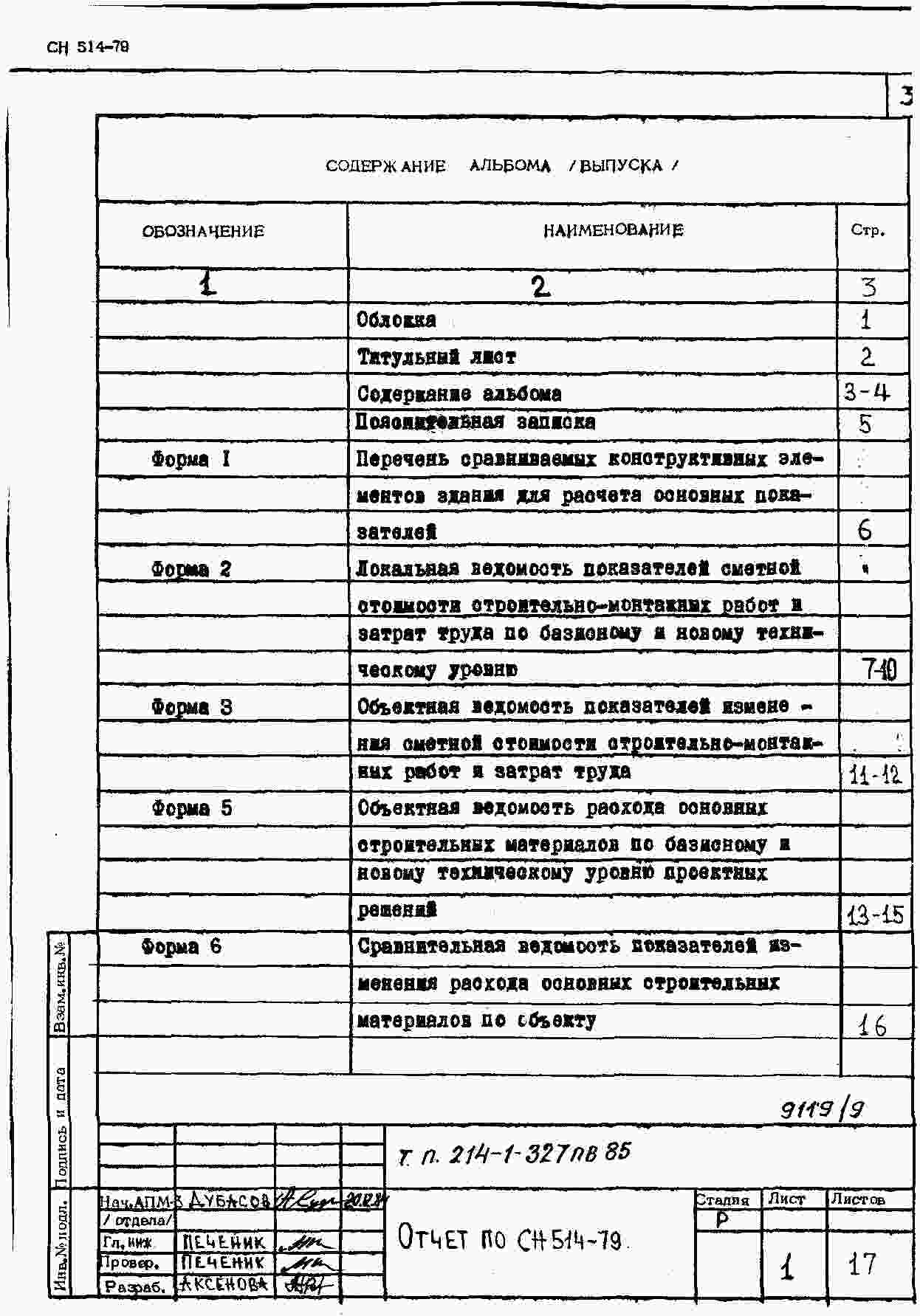

Отчет по СН 514-79
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ДЕТСКИЕ ЯСЛИ-САД НА 140 МЕСТ (СО СТЕНАМИ ИЗ КИРПИЧА).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Теплопункт – 29,50м2.

Венткамера – 25,20 м2.

Холл – 31,40 м2.

Приемная – 35,30 м2.

Игральная, групповая – 306,20 м2.

Спальная – 275,80 м2.

Буфетная – 20,76 м2.

Туалетная – 96,33 м2.

Раздевальная – 75,10 м2.

Электрощитовая – 6,30 м2.

Тамбур – 10,79 м2.

Коридор – 52,46 м2.

Медицинская комната – 8,40 м2.

Палата – 7,90 м2.

Приготовления дез. Растворов – 2,00 м2.

Приемная изолятора – 6,60 м2.

Кладовая чистого белья – 7,15 м2.

Комната персонала – 11,40 м2.

Постирочная с кладильной – 28,00 м2.

Кухня с заготовочным цехом – 27,60 м2.

Раздаточная – 3,20 м2.

Моечная – 4,50 м2.

Кладовая сухих продуктов – 8,23 м2.

Кладовая овощей – 5,40 м2.

Загрузочная – 3,70 м2.

Туалетная изолятора – 5,80 м2.

Инвентарная – 9,83 м2.

Тамбур для разгрузки грязного белья – 4,50 м2.

Зал для гимнастических музыкальных занятий – 75,25 м2.

Кабинет заведующий – 11,48 м2.

Методический кабинет – 12,40 м2.

Хозяйственная кладовая персонала – 7,70 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты и стены подполья – монолитные железобетонные, бетон М300.

Плиты покрытий и перекрытий – сборные железобетонные по серии 1.141-1, вып.63, 1.242.1-3, вып.1. типоразмеров – 3.

Стены наружные – из глиняного пустотелого кирпича ∂=1450кгс/ м3.

Стены внутренние – из глиняного пустотелого кирпича ∂=1600кгс/ м3.

Лестница – сборная железобетонные по серии 1.251.1-4, вып.1. типоразмеров – 1.

Перегородки – гипсобетонные панели по серии 1.231.9-7, вып.1. типоразмеров – 10. Вариант – перегородки из сухой гипсовой штукатурки.

Кровля – рулонная из 4-х слоев гидроизола на битумной мастике, ГОСТ2889-80.

Полы – линолеум, керамическая плитка, бетонные.

Окна и балконные двери – деревянные раздельные по ГОСТ 11214-78. Типоразмеров – 5.

Вариант – спаренные с тройным остеклением по ГОСТ 11214-78.

Двери внутренние – деревянные по ГОСТ6629-74*. Типоразмеров – 9.

Двери наружные – деревянные по ГОСТ24698-81. Типоразмеров – 4.

Наибольшая масса монтажного элемента /панель перекрытия/ - 2,80т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от наружной сети. Напор на вводе Н=16,4м.

Канализация – производственно-бытовая в наружную сеть.

Ливнестоки – внутренние в наружную ливневую сеть с вариантом выпусков на отмостку.

Отопление – центральное водяное от внешнего источника. Параметры теплоносителя 150-700С. Нагревательные приборы – радиаторы М-140-АО, конвекторы «Комфорт-20», регистры из гладких труб.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно–вытяжная.

Горячее водоснабжение – от наружной сети. Напор - 14,5 м.

Электроснабжение – от наружных сетей напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, звонковая сигнализация, пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Сметная документация составлена в нормах и ценах 1984г. за расчетную единицу принято 1 место. Расчетных единиц – 140.
