Типовой проект 701-4-123.84 Холодильник для хранения солений емкостью 500 тонн

Общие данные

Номер проекта

701-4-123.84

Наименование проекта

Холодильник для хранения солений емкостью 500 тонн

История изменений

701-4-123.84
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

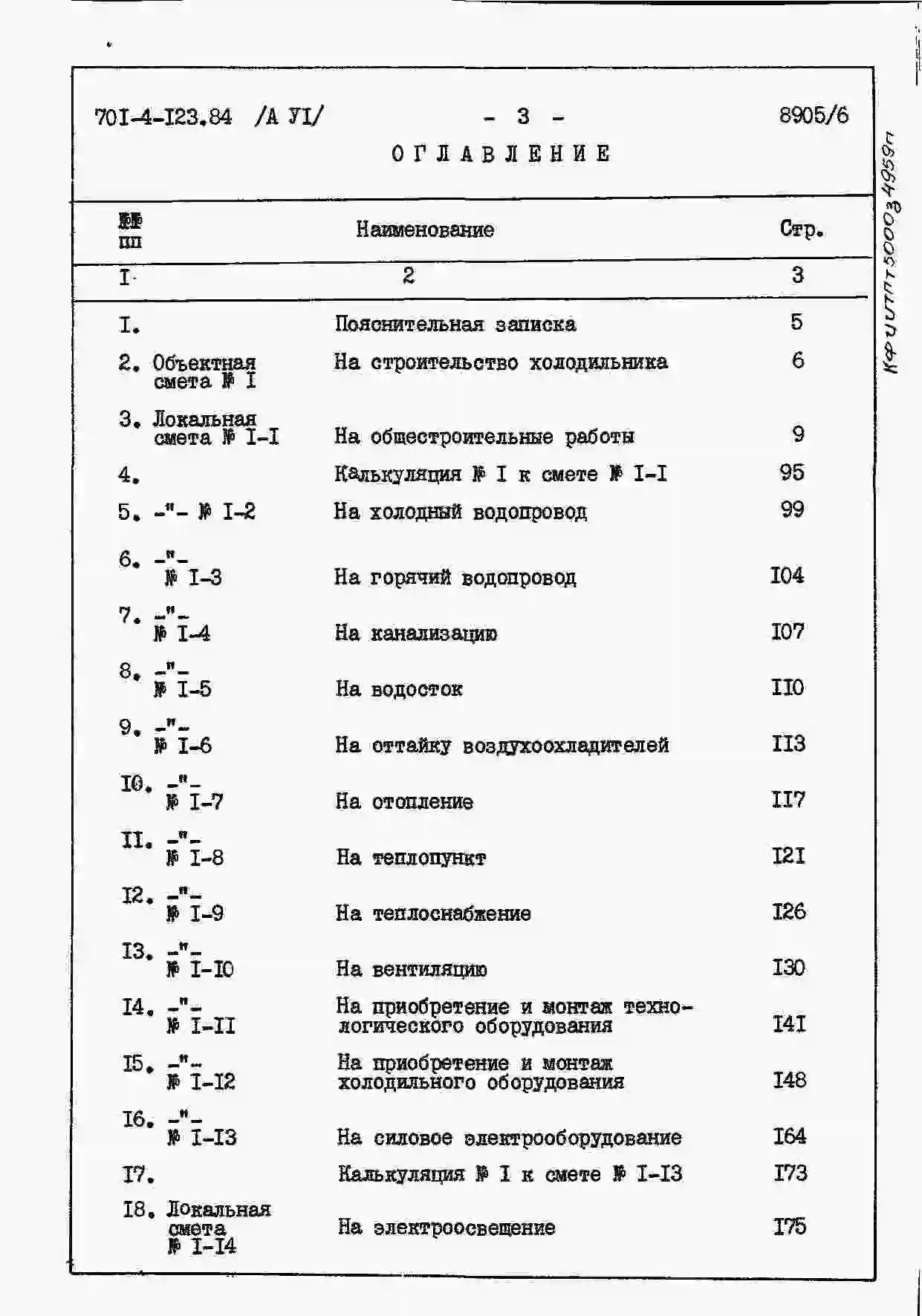

Состав проекта
Номер альбома
Наименование
Состав альбома

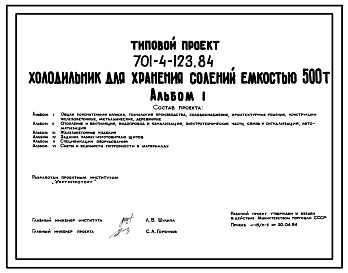

Альбом
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Отопление и вентиляция, водопровод и канализация, электротехническая часть, связь и сигнализация, автоматизация.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

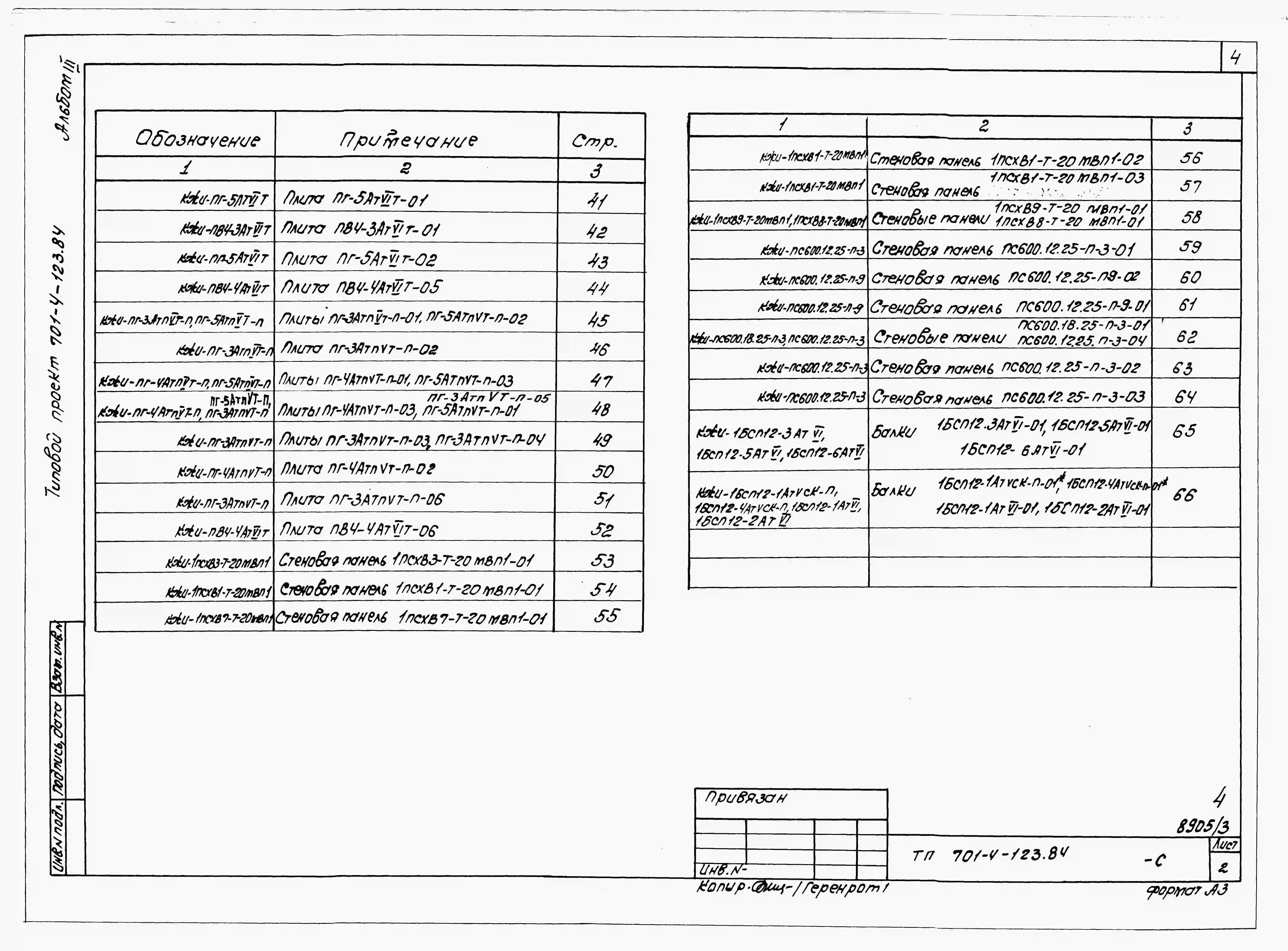

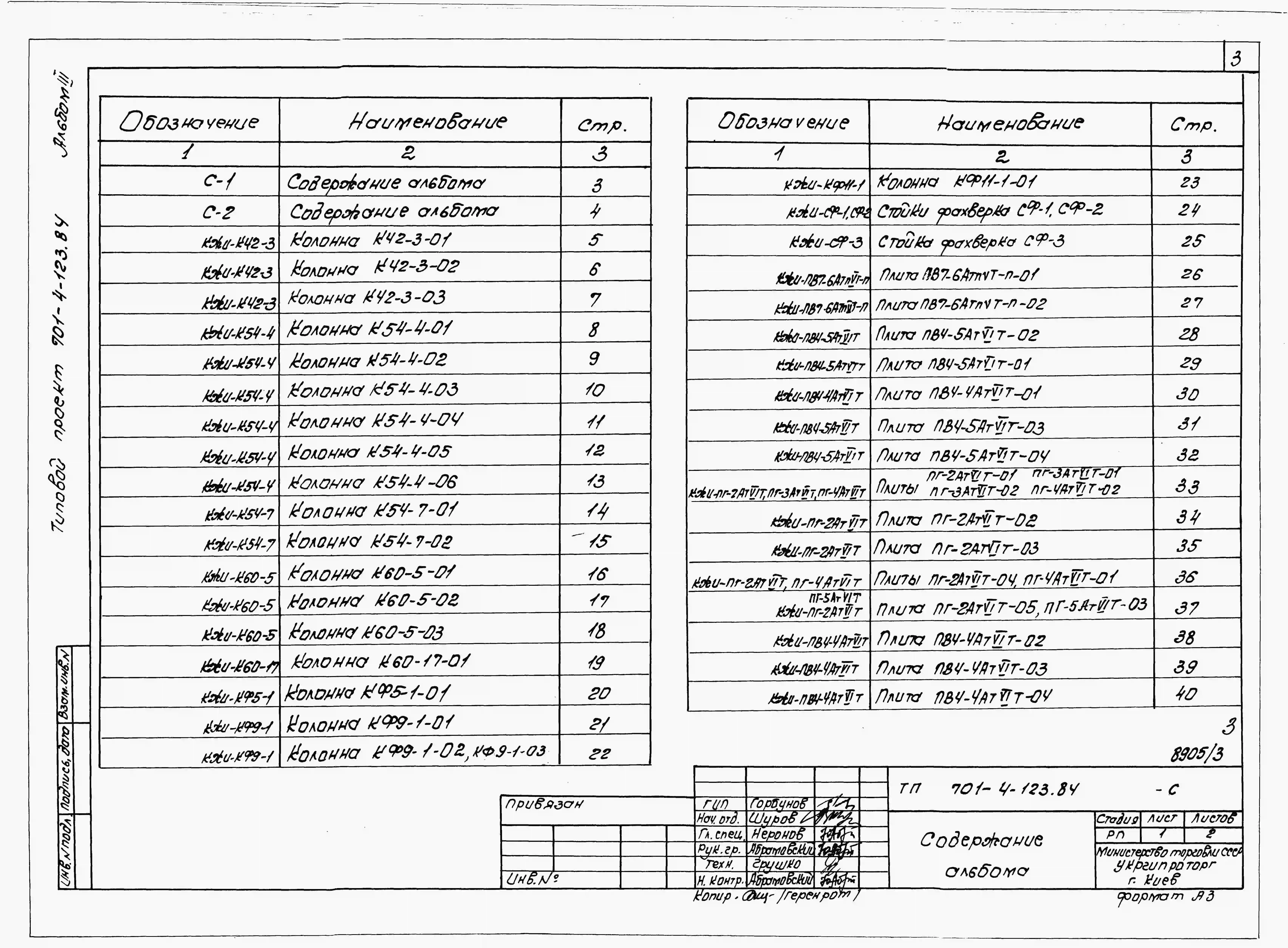

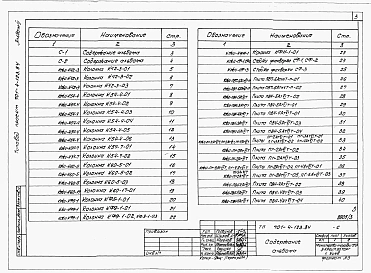

Альбом 3
Железобетонные изделия.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

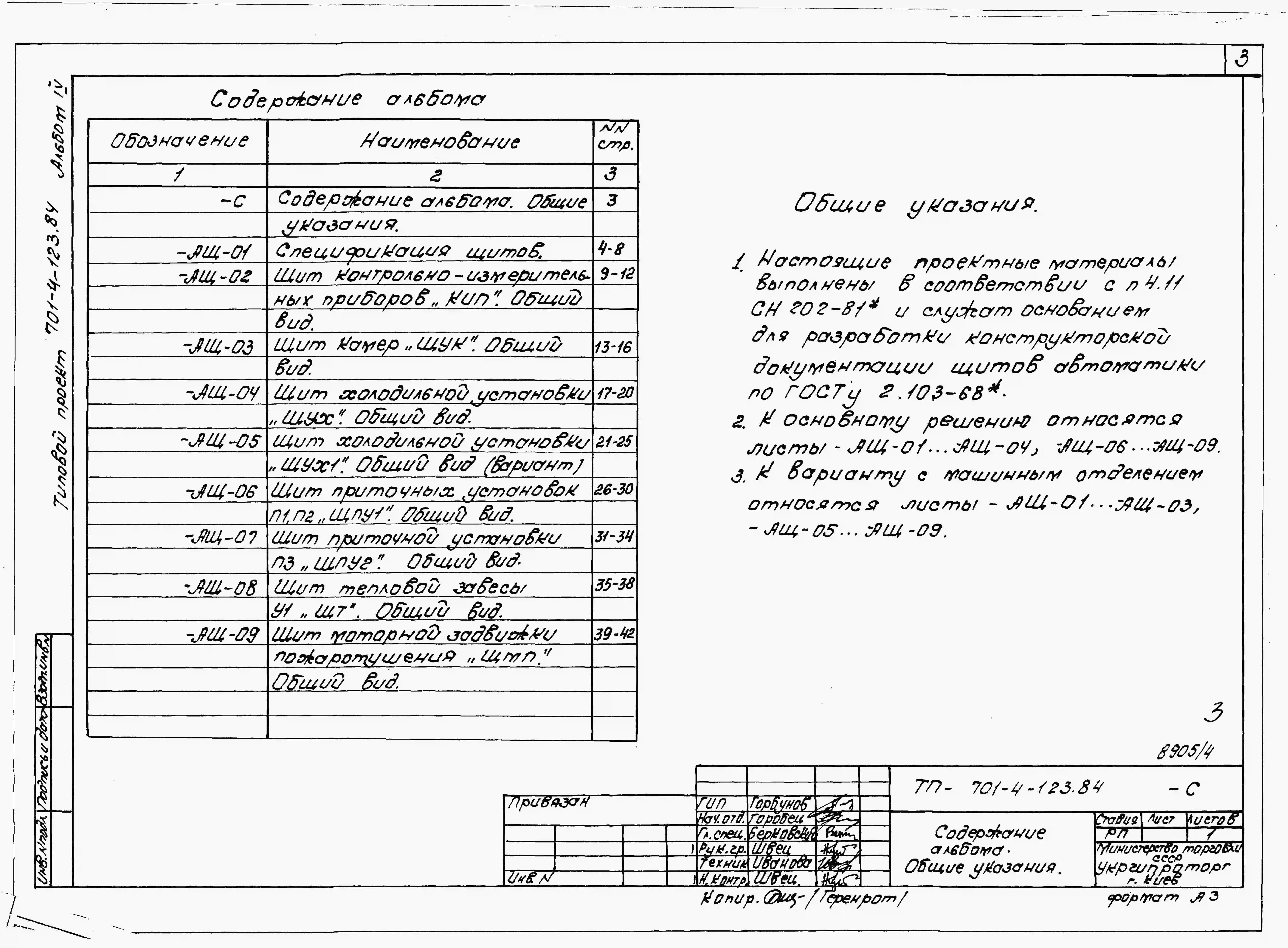

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

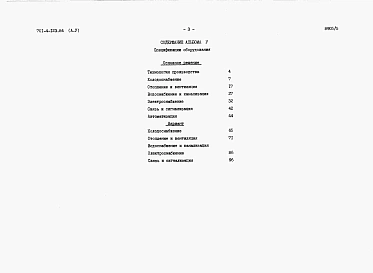

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

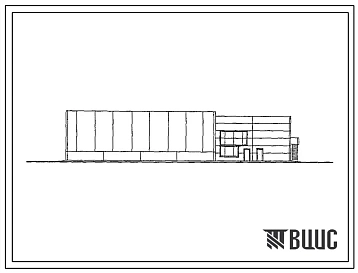

Описание проекта

Холодильник для хранения солений емкостью 500 тонн

Дополнительные данные

Проект разработан взамен типового проекта 701-4-71.

Сметная документация составлена в нормах и ценах 1984 года.

За расчетный показательпринята 1 тонна хранения продукции . Расчетных показателей — 509.

Экспликация помещений

Охлаждаемые камеры — 755,0 м ²;

Транспортный коридор — 96,0 м ²;

Цех товарной обработки и фасовки солений — 148,7 м ²;

Экспедиция — 34,6 м ²;

Помещение упаковочных материалов — 17,5 м ²;

Комната экпедитора — 11,2 м ²;

Навес — 72,0 м ²;

Аппаратная с тамбуром — 43,4 м ²;

Электрощитовая — 20,0 м ²;

Щитовая КИП — 13,0 м ²;

Венткамеры — 56,8 м ²;

Лестничная клетка — 14,9 м ²;

Вестибюль с тамбуром — 15,9 м ²;

Тепловой пункт — 9,8 м ²;

Комната мастера цеха — 5,6 м ²;

Гардеробы с душевыми — 28,2 м ²;

Комната дежурного персонала — 6,0 м ²;

Уборные — 6,0 м ²;

Коридоры с тамбуром — 57,0 м ²;

Красный уголок — 19,3 м ²;

Комната приема пищи — 11,6 м ²;

Комната обогрева — 15,0 м ²;

Комната общественных организаций — 15,7 м ²;

Кладовая уборочного инвентаря — 4,0 м ².

Экспликация оборудования

Поддон плоский ГОСТ 9078-74* - 2124;

Тара-оборудование:

ТПК-0802 — 28;

ТПС-0802 — 14;

Ванна моечная ВМСМ-5 — 1;

Солерастворитель ХСР-3/2 — 1;

Линия товарной обработки и расфасовки соленых огурцов и помидоров ЛФСП-500 — 1;

Весы циферблатные РП-Щ13М — 1.

Строительные конструкции и изделия

Фундаменты — монолитные железобетонные по серии 1.412-1/77, вып. 2, 3; 1.412.1-4, блоки бетонные по ГОСТ 13579-78, типоразмеров - 8.

Фундаментные балки — сборные железобетонные по серии 1.415-1 вып. 1, типоразмеров — 3.

Колонны — сборные железобетонные по серии 1.423-3, вып. 1, типоразмеров — 4;шифр 460-75, вып. 1-1, типоразмеров — 3.

Плиты перекрытия — сборные железобетонные по серии 1.141-1, вып. 60, типоразмеров — 6; вып. 58, типоразмеров — 3.

Стены — сборные железобетонные по серии 1.432-16 вып. 1, типоразмеров — 6; по серии 1.432-14/80, вып. 1, типоразмеров — 15.

Перегородки — сборные железобетонные по серии 1.431-20, вып. 1, типоразмеров — 1; кирпичные и гипсоблочные — ГОСТ 6428-74.

Балки покрытия — сборные железобетонные по серии 1.462.1-1/81, вып. 1, типоразмеров — 1.

Плиты покрытия — сборные железобетонные по ГОСТ 22701.1-77, типоразмеров — 1; по ГОСТ 22701.2-77, типоразмеров — 6.

Кровля — рулонная, из 4-х слоев рубероида марки РКМ-350Б (ГОСТ 10923-82) на антисептированной битумной мастике с защитным слоем из гравия.

Утеплитель — плитный пенобетон γ=400 кгс/м³.

Лестницы — сборные железобетонные по серии 1.251-3, вып. 1, типоразмеров — 7.

Полы — бетонные, искронедающие бетонные, кислотоупорные бетонные, мозаичные, асфальтобетонные, линолеум, керамическая плитка.

Окна — деревянные ГОСТ 12506-61, типоразмеров — 3, по ГОСТ 11214-78, типоразмеров — 1; по серии 1.236-6, вып. 1, ч. 1, 2, типоразмеров - 1.

Двери — деревянные ГОСТ 14424-69, типоразмеров — 4; по серии 1.136-10, типоразмеров — 3; по ГОСТ 24698-81, типоразмеров — 1; по серии 1.236-6, вып. 1, ч.1, типоразмеров — 1; по серии 2.435-6. вып. 1, типоразмеров — 4; вып. 2, типоразмеров - 2.

Наибольшая масса монтажного элемента (стеновая панель) — 8,18 т.

Инженерное оборудование

Водопровод — объединенный: хозяйственно-питьевой, производственный и противопожарный , напор на вводе 25 м.

Канализация — раздельная: хозяйственно-бытовая и производственная.

Отопление — центральное, водяное с параметрами теплоносителя — 150-70ºС.

Вентиляция — приточно-вытяжная с механическим и естественным побуждением.

Горячее водоснабжение — централизованное от внешних сетей. Напор на вводе — 18 м.

Холодоснабжение — централизованное от машинного отделения базы.

Вариант — от встроенного собственного машинного отделения холодильника.

Электроснабжение — от низковольтных сетей напряжением 380/220В по второй категории надежности.

Электроосвещение — лампами накаливания и люминесцентными.

Слаботочные устройства — телефонная связь, радиофикация, пожарная и охранная сигнализация.

Технологический процесс

Холодильник предназначен для строительства на территориях плодоовощных баз и обеспечивает приемку, хранение, товарную обработку, фасовку и отправку продукции в торговую сеть.

Вместимость холодильника — 509 тонн.

В состав помещений основного производственного назначения входят три охлаждаемые камеры для хранения солений, отделение товарной обработки и фасовки, экспедиция для отправки продукции в торговую сеть.

Поступление солений производится автомобильным транспортом в бочках. Предусмотрена возможность привязки проекта при поступлении солений по железной дороге. Погрузочно-разгрузочные операции и транспортирование продукции в охлаждаемые камеры производятся электропогрузчиками ЕВ 654.45.13 и ЕВ 654.33.12.

Хранение продукции осуществляется в камерах с заданным температурно-влажностным режимом в бочках на поддонах плоских.

Товарная обработка и расфасовка солений производится на линии ЛФСП-500. Подготовленная к реализации продукции в бочках на поддонах плоских и в таре-оборудовании (ТПК-0802 и ТПС-0802) направляется в экспедицию, откуда автотранспортом поступает в торговую сеть.

В камерах хранения предусмотрено воздушное охлаждение с установкой аммиачных воздухоохладителей НВО-125.

Уровень механизации производственных процессов составляет — 61 %.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
