Типовой проект 701-2-37с.87 Склад для хранения легковоспламеняющихся товаров, горючих жидкостей и товаров в аэрозольной упаковке складской площадью 140 м2 склада для хранения непродовольственных товаров складской площадью 15 тыс. м2. Сейсмичность 7, 8, 9 баллов

Общие данные

Номер проекта

701-2-37с.87

Наименование проекта

Склад для хранения легковоспламеняющихся товаров, горючих жидкостей и товаров в аэрозольной упаковке складской площадью 140 м2 склада для хранения непродовольственных товаров складской площадью 15 тыс. м2. Сейсмичность 7, 8, 9 баллов

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

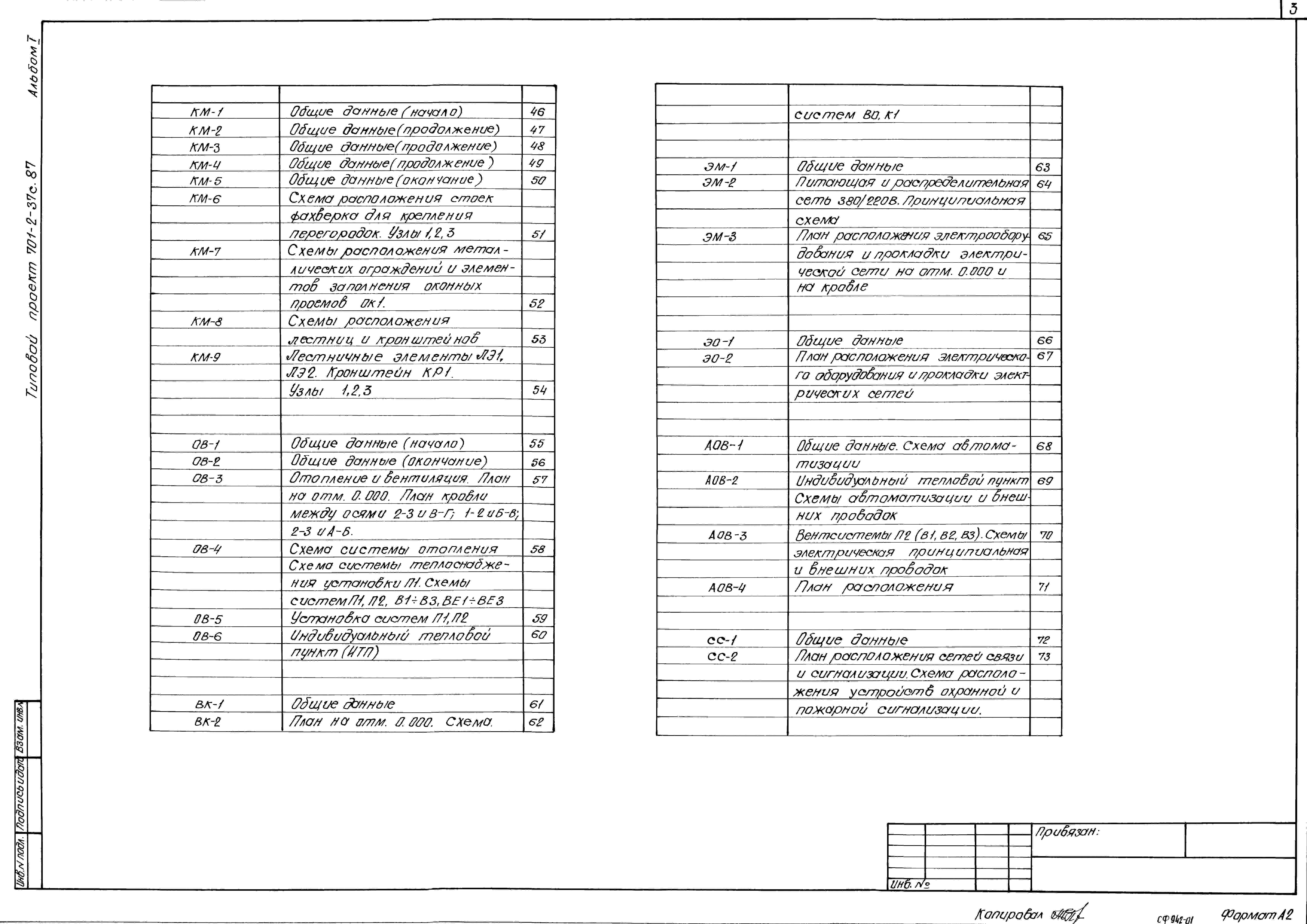

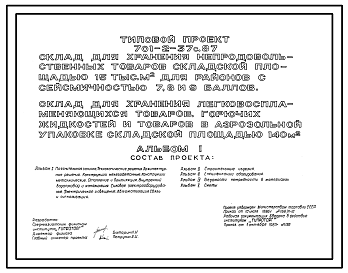

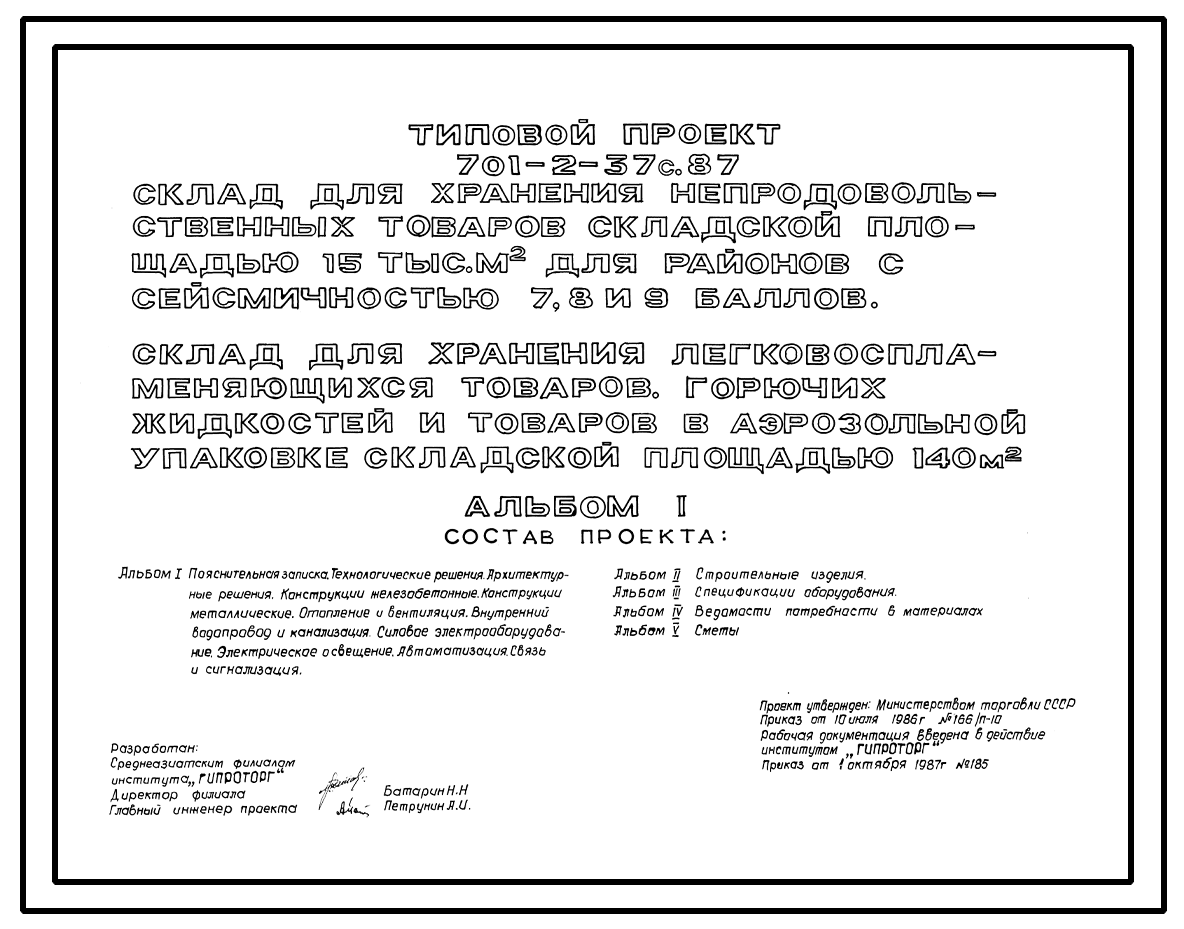

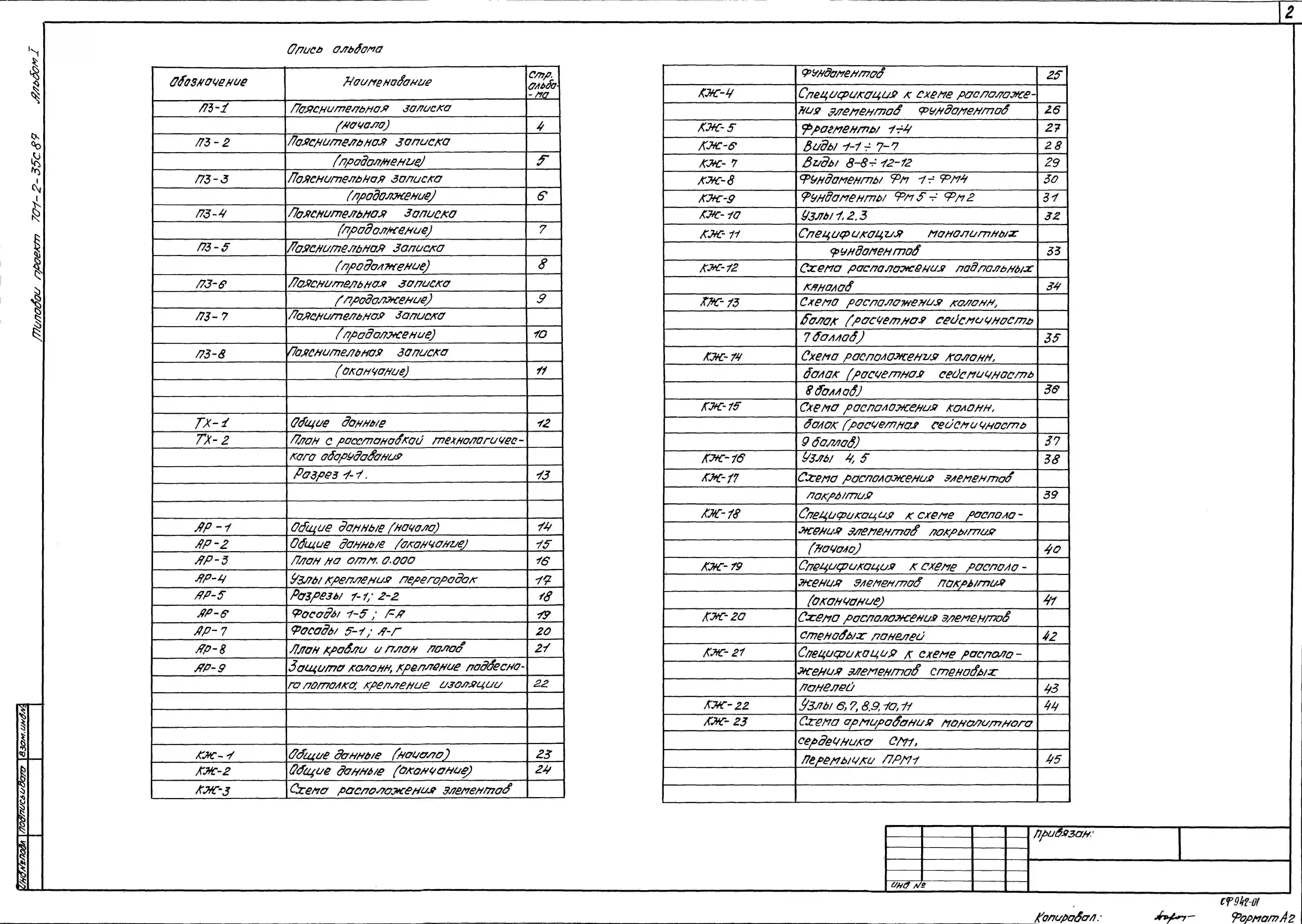

Альбом 1
Пояснительная записка. Технологические решения. Архитектурные решения. Конструкции железобетонные. Конструкции металлические. Отопление и вентиляция. Внутренний водопровод и канализация. Силовое электрооборудование. Электрическое освещение. Автоматизация. Связь и сигнализация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

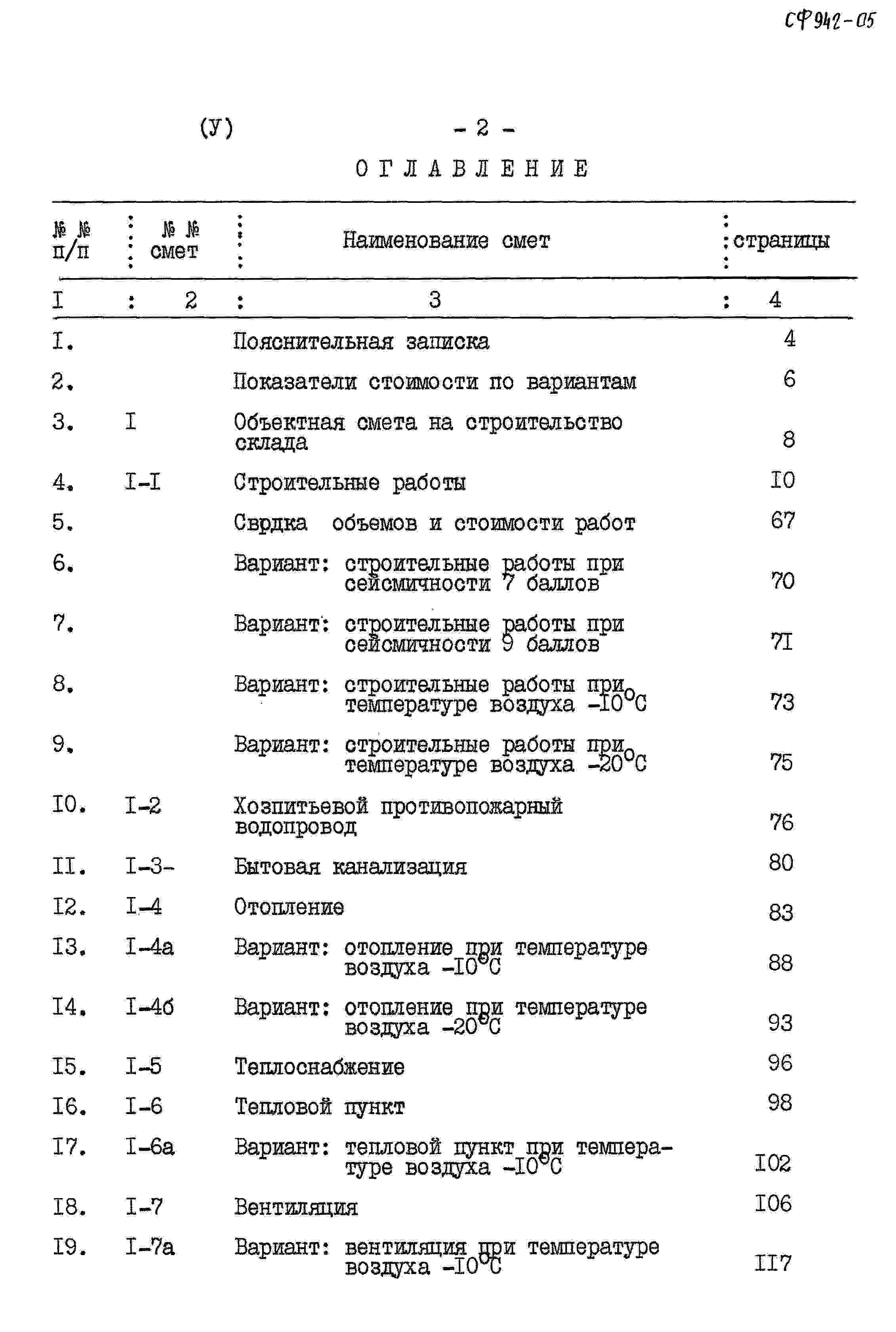

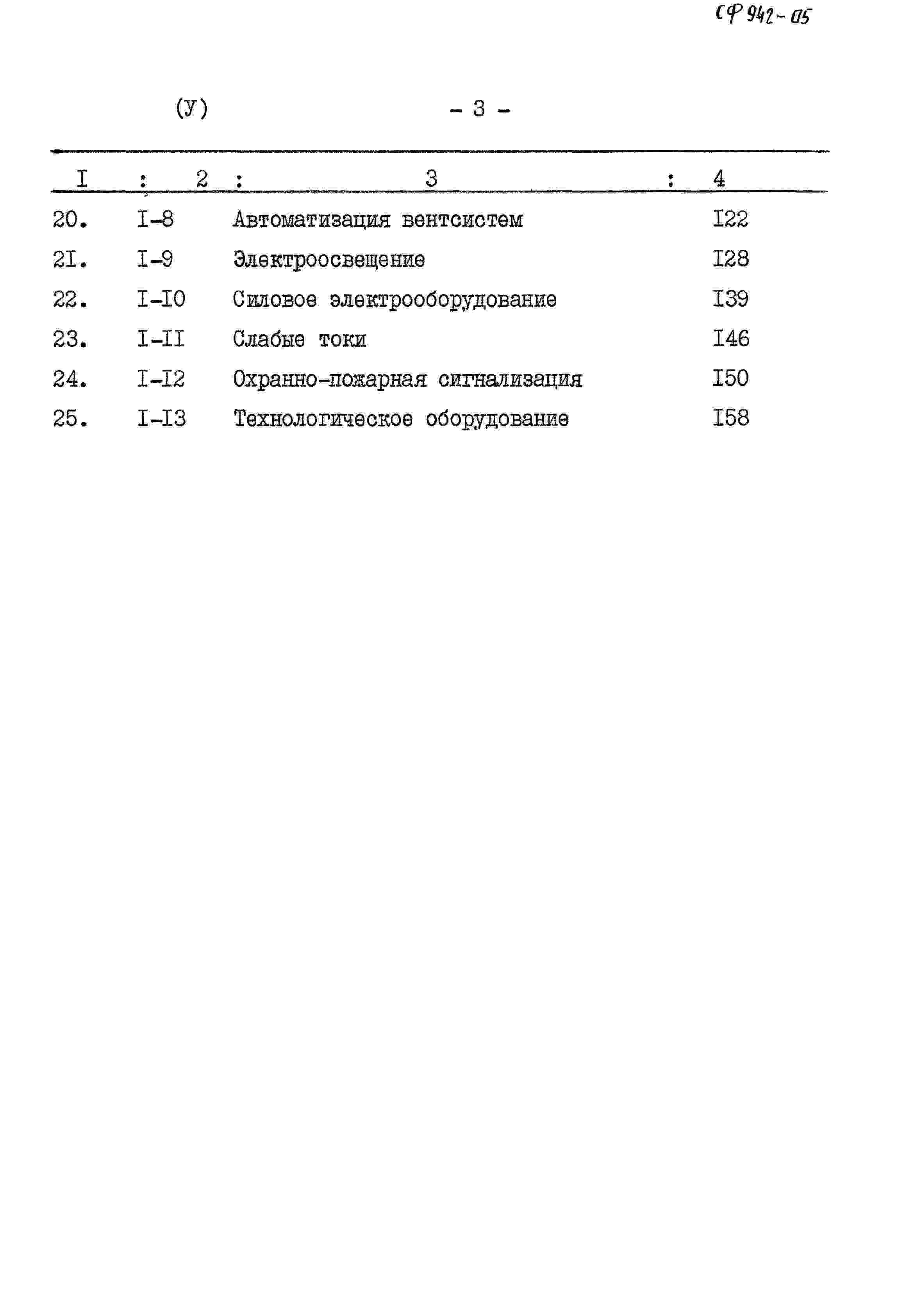

Альбом 5
Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – монолитные железобетонные; блоки бетонные по ГОСТ 13579-78х, типоразмеров – 5.

Фундаментные – сборные железобетонные по серии 1.415-1 вып.1. Типоразмеров – 4.

Колонны – сборные железобетонные по серии 1.423-3, вып.1; типоразмеров – 2.

Балки – сборные железобетонные по серии 1.462.1-3/80, вып.1, типоразмеров – 1; 3.019.1-1. вып.1, типоразмеров – 1.

Стены – легкобетонные панели по серии 1.030.1-1; типоразмеров – 8, кирпичные.

Перегородки – армокирпичные.

Покрытия – сборные железобетонные комплексные плиты по серии 1.465.1-10/82; типоразмеров – 4, ГОСТ 22701.2-77х, типоразмеров – 4.

Кровля – рулонная трехслойная.

Ограждение – стальные по серии 1.450.3-3, вып.1.

Полы – линолеум, керамическая плитка, бетонные.

Окна – деревянные по ГОСТ 11214-86 типоразмеров - 1, металлические по серии 1.436.2-15 типоразмеров – 1.

Двери – деревянные по ГОСТ 14624-84, типоразмеров – 2, по ГОСТ 6629-74х типоразмеров – 2 и по серии 2.435-6 вып.1, типоразмеров – 2.

Ворота – клеефанерные распашные по серии 1.435-9.17, вып.3, типоразмеров – 1.

Наибольшая масса монтажного элемента (балка стропильная) – 4,7 т.

Отделка наружная – стеновые панели, окраска ЦПХВ, кирпичная кладка с расшивкой швов.

Внутренняя отделка – штукатурка, окраска, облицовка глазурованной плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – объединенный; хозяйственно-питьевой, противопожарный. Напор на вводе 20 м.

Канализация – хозяйственно-фекальная в городскую сеть.

Отопление – водяное от центрального теплового пункта склада. Параметры теплоносителя 150-70 град.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Электроснабжение – от электросети 380/220 В.

Устройство связи – телефонизация, радиофикация, пожарная сигнализация.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС.

Склад предназначен для приема, хранения, количественного контроля и отправки легковоспламеняющихся товаров и горючих жидкостей и товаров в аэрозольной упаковке в торговую сеть.

Для хранения товаров запроектировано 3 склада. Склад работает в одну смену. Срок хранения товаров на складе – 50 дней.

Поступление и отправление товаров – автотранспортом.

Хранение товаров на складе принято штабельным в 3 яруса. Предусмотрено применение современного технологического и подъемно-транспортного оборудования. Уровень механизации подъемно-транспортных работ – 63,2%.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

За расчетный показать принят 1 м2 складской площади. Всего расчетных единиц – 140. Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры (не действует на территории РФ)
Двери деревянные для производственных зданий. Типы, конструкция и размеры
