Типовой проект 813-3-23с.91 Холодильник для фруктов вместимостью 1000 тонн из ЛМК для сейсмических районов (7-9 баллов).

Общие данные

Номер проекта

813-3-23с.91

Наименование проекта

Холодильник для фруктов вместимостью 1000 тонн из ЛМК для сейсмических районов (7-9 баллов).

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Плиты железобетонные ленточных фундаментов. Технические условия
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
Перемычки железобетонные для зданий с кирпичными стенами. Технические условия
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Технология производства. Холодоснабжение. Автоматизация отопления и вентиляции. Силовое электрооборудование. Электрическое освещение. Связь и сигнализация. Отопление и вентиляция. Внутренние водопровод и канализация
Новое название альбома:
Альбом 2
Архитектурные решения. Конструкции железобетонные. Конструкции металлические
Новое название альбома:
Альбом 3
Строительные изделия
Новое название альбома:
Альбом 4
Задание заводу на изготовление щитов и пультов
Новое название альбома:
Альбом 5
Спецификации оборудования
Новое название альбома:
Альбом 6
Ведомости потребности в материалах
Новое название альбома:
Альбом 7
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

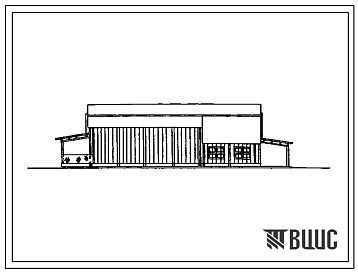

Изображения
Описание проекта

Холодильник для фруктов вместимостью1000 тонн из ЛЕГКИХ МЕТАЛИЧЕСКИХ КОНСТРУКЦИЙ для сейсмических районов (7-9 баллов).

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Холодильник предназначается для хранения яблок зимних сортов, охлаждения и кратковременного хранения яблок летних и осенних сортов в местах производства. Работа холодильника принята одно - двухсменная при 8 часовом рабочем дне и 7-дневной рабочей неделе в период загрузки яблок и 5-дневной в период реализации. Доставка плодов в холодильник производится автотранспортом в поддонах после предварительной сортировки в саду при уборке. Доставленные плоды взвешивается на автовесах и транспортируется электропогрузчиками в камеры хранения, где поддоны устанавливаются в штабели высотой 5,25м. После загрузки плоды охлаждаются не более 24 часов. Хранение яблок осуществляется в изолированных камерах с искусственным охлаждением при температуре от 40С до минус 10С и относительной влажности воздуха 85…95% . После длительного хранения плоды электропогрузчиками транспортируются в цех товарной обработки, где на линии ЛТО-3Б сортируются, калибруются и упаковываются в ящики для отправки на реализацию. Плоды летне-осенних сортов, предназначенные для кратковременного хранения и реализации в летне-осенний период, выгружаются из автотранспорта и транспортируются электропогрузчиками в камеры для охлаждения до температуры минус 10С…10С в течение 20 часов. После охлаждения и кратковременного хранения в срок не более 10 суток плоды из камер хранения транспортируются в цех товарной обработки, затем отправляются на реализацию. Отходы от товарной обработки плодов отправляются на переработку. Изготовление, ремонт и хранение тары производится в службах хозяйства.

Холодоснабжение осуществляется от фреоновых холодильных машин ФХ-18х2-1-0. К установке приняты шесть холодильных машин, размещенных под навесами.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – сборные ж.б. плиты по ГОСТ 13580-85,типоразмеров-5; блоки бетонные по ГОСТ 13579-78,типоразмеров-2.

Колонны – металлические индивидуального изготовления.

Фермы, балки – металлические индивидуального изготовления.

Покрытие: 3-х слойные панели с обшивками из стальных профлистов с заливочным полиуретаном по ТУ 10.15.090-88.

Стеновые панели: 3-х слойные с обшивками из стальных профлистов с заливочным пенополиуретаном; 3-х слойные с утеплителем из минеральной ваты.

Противопожарные стены: 3-х слойные панели из стальных профлистов с утеплителем из минеральной ваты и из прошивных минераловатных плит.

Перегородки – кирпичные по ГОСТ 530-80; 3-х слойные панели с обшивкой из стальных оцинкованных листов с утеплителем из: пенополиуретана, минеральной ваты.

Кровля – холодная из стального профилированного оцинкованного листа по металлическим прогонам.

Перемычки – сборные ж.б. по ГОСТ 948-84,типоразмеров-1.

Полы – бетонные, линолеум, керамическая плитка ГОСТ 6787-80,бетон мозаичного состава.

Окна – металлические по ТУ 10.15.096-87,типоразмеров-2.

Двери – деревянные по ГОСТ 6629-88,типоразмеров-2; стальные по ТУ 10.15.113-88,типоразмеров-1 и по ТУ 701.4.161С.88.14.00.000.000,типоразмеров-1.

Ворота – металлические, раздвижные по ТУ 10.15.138-89,типоразмеров-1; распашные по ТУ 813.2.55.88.20.00.000.000ТУ, типоразмеров-1 .

Наибольшая масса монтажного элемента (фундамент)-4,75т.

ОТДЕЛКА

Наружная – окраска в белый цвет.

Внутренняя – участки кирпичных перегородок – затирка цементным раствором, штукатурка цементным раствором, облицовка гипсокартонными листами, окраска эмалью, облицовка стеклянной плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – хозяйственно-питьевой, производственный и противопожарный. Напор на вводе 25м (противопожарный водопровод); 15м (водопровод хозяйственно-питьевой, производственный).

Канализация – производственная и бытовая.

Отопление – водяное с параметрами теплоносителя 150-700С, воздушное.

Холодоснабжение – от автономных холодильно-нагревательных машин. Хладагент – фреон.

Вентиляция – приточно-вытяжная с механическим побуждением, общеобменная.

Горячее водоснабжение – централизованное.

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

Электроосвещение – лампами накаливания и люминесцентное.

Слаботочные устройства – телефонная связь, пожарная сигнализация, радиотрансляционная связь, сигнализация безопасности.

Автоматизация – холодоснабжения, отопления и вентиляции.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Холодильник предназначается для нового строительства. Каркас здания и ограждающие конструкции решены в легких металлических конструкциях. Осуществляется комплектная поставка здания предприятиями В/О Союзпромтеплица.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Сметная документация составлена в нормах и ценах 1984 года, в примечании приведена стоимость в ценах 1991 года. За расчетную единицу принята 1 тонна хранимой продукции. Всего 1149 расчетных единиц.
