Типовой проект 813-3-21с.89 Холодильник для фруктов вместимостью 3000 т с цехом товарной обработки производительностью 5000 т плодов в сезон из легких металлических конструкций для районов сейсмичностью 7-9 баллов. Предназначен для длительного хранения яблок зимни

Общие данные

Номер проекта

813-3-21с.89

Наименование проекта

Холодильник для фруктов вместимостью 3000 т с цехом товарной обработки производительностью 5000 т плодов в сезон из легких металлических конструкций для районов сейсмичностью 7-9 баллов. Предназначен для длительного хранения яблок зимни

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Плиты железобетонные ленточных фундаментов. Технические условия
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
Перемычки железобетонные для зданий с кирпичными стенами. Технические условия
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Общая пояснительная записка. Технология производства. Холодоснабжение. Силовое электрооборудование. Электрическое освещение. Связь и сигнализация
Новое название альбома:
Альбом 2
Автоматизация холодоснабжения. Автоматизация отопления и вентиляции
Новое название альбома:
Альбом 3
Отопление и вентиляция. Внутренние водопровод и канализация. Архитектурные решения. Конструкции железобетонные
Новое название альбома:
Альбом 4
Архитектурные решения. Ограждающие конструкции, перегородки из ЛМК
Новое название альбома:
Альбом 5
Конструкции металлические
Новое название альбома:
Альбом 6
Строительные изделия
Новое название альбома:
Альбом 7
Спецификации оборудования
Новое название альбома:
Альбом 8
Ведомости потребности в материалах
Новое название альбома:
Альбом 9
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

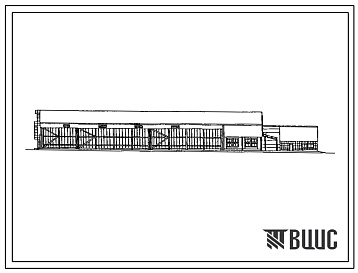

Изображения
Описание проекта

Холодильник для фруктов вместимостью 3000 тонн с цехом товарной обработки производительностью 5000 тонн плодов в сезон из легких металлических конструкций для районов сейсмичностью 7-9 баллов.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Холодильник предназначается для приемки, длительного хранения яблок зимних сортов, охлаждения и кратковременного хранения яблок летних и осенних сортов, а также товарной обработки яблок перед реализацией в системе предприятий Агропромышленного комплекса. Хранение плодов осуществляется в изолированных камерах с искусственным охлаждением. Поддержание температурных режимов осуществляется с помощью компрессорных агрегатов 21А-280-7-1. Работа холодильника в период загрузки принята двухсменная в период реализации в одну-две смены.

Яблоки в холодильник доставляются в поддонах 1 автотранспортом после предварительной сортировки в саду при уборке. Доставленная продукция взвешивается на автовесах и транспортируется электропогрузчиками в камеры хранения, где поддоны устанавливаются в штабели высотой 4,95м. После загрузки плоды охлаждаются до температуры хранения в течение 20 часов и хранятся при температуре минус 1…+40С при относительной влажности воздуха 85…95% в течение до 240 суток. После длительного хранения плоды в поддонах 1 электропогрузчиками транспортируются в цех товарной обработки, где на линии ЛТО-3Б сортируются, калибруются и упаковываются в ящики для отправки на реализацию. В проекте даны рекомендации по длительному хранению груш и винограда.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – сборные ж.б. плиты по ГОСТ 13580-85,типоразмеров-4; блоки бетонные по ГОСТ 13579-78,типоразмеров-2; фундаментные балки по серии 1.415.1-2,типоразмеров-3.

Колонны – металлические индивидуального изготовления.

Фермы, балки – металлические индивидуального изготовления.

Покрытие: 3-х слойные панели с обшивками из стальных профлистов с заливочным полиуретаном по ТУ 10.15.090-88; из стальных профлистов полистовой сборки с утеплителем минераловатных плит толщ.150мм.

Стеновые панели: 3-х слойные с обшивками из стальных профлистов с заливочным пенополиуретаном; 3-х слойные с утеплителем из минеральной ваты.

Противопожарные стены: 3-х слойные панели из стальных профлистов с утеплителем из минеральной ваты и из прошивных минераловатных плит; керамзитобетонные панели по серии 1.030.1-1.

Перегородки – кирпичные по ГОСТ 530-80; 3-х слойные панели с обшивкой из стальных оцинкованных листов с утеплителем из: пенополиуретана, минеральной ваты.

Кровля – холодная из стального профилированного оцинкованного листа по металлическим прогонам; теплая 3-х слойные панели с обшивкой из стальных оцинкованных профилированных листов с заполнением из прошивных минераловатных плит.

Перемычки – сборные ж.б. по ГОСТ 948-84,типоразмеров-1.

Полы – бетонные, линолеум, керамическая плитка ГОСТ 6787-80,бетон мозаичного состава.

Окна – металлические по ТУ 10.15.096-87,типоразмеров-2.

Двери – деревянные по ГОСТ 6629-88,типоразмеров-4; ГОСТ 14624-84,типоразмеров-1; стальные по ТУ 10.15.113-88,типоразмеров-1 и по ТУ 701.4.161С.88.14.00.000.000,типоразмеров-1.

Ворота – металлические, раздвижные, распашные по ТУ,типоразмеров-3.

ОТДЕЛКА

Наружная – окраска в белый цвет.

Внутренняя – участки кирпичных перегородок – затирка цементным раствором, штукатурка цементным раствором, облицовка гипсокартонными листами, окраска эмалью, облицовка стеклянной плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – хозяйственно-питьевой, производственный и противопожарный, напор на вводе 25м.

Канализация – производственная и бытовая.

Отопление – водяное с параметрами теплоносителя 105-700С, воздушное.

Холодоснабжение – от собственной холодильной установки. Хладагент – аммиак.

Вентиляция – приточно-вытяжная с механическим побуждением, общеобменная.

Горячее водоснабжение – централизованное.

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

Электроосвещение – лампами накаливания и люминесцентное.

Слаботочные устройства – телефонная связь, пожарная сигнализация, радиотрансляционная связь, сигнализация безопасности.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Сметная документация составлена в нормах и ценах 1984 года.
