Типовой проект 813-2-70.92 Хранилище продовольственного картофеля вместимостью 1000 т. Предназначено для приемки, послеуборочной обработки, хранения и обработки перед реализацией продовольственного картофеля. Размеры здания - 18x36 м. Расчетная температура: -30°С.

Общие данные

Номер проекта

813-2-70.92

Наименование проекта

Хранилище продовольственного картофеля вместимостью 1000 т. Предназначено для приемки, послеуборочной обработки, хранения и обработки перед реализацией продовольственного картофеля. Размеры здания - 18x36 м. Расчетная температура: -30°С.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Плиты железобетонные ленточных фундаментов. Технические условия
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Перемычки железобетонные для зданий с кирпичными стенами. Технические условия
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Технология производства. Автоматизация отопления и вентиляция. Силовое электрооборудование. Связь и сигнализация
Новое название альбома:
Альбом 2
Архитектурные решения. Конструкции железобетонные. Конструкции деревянные. Отопление и вентиляция. Внутренние водопровод и канализация
Новое название альбома:
Альбом 3
Строительные изделия
Новое название альбома:
Альбом 4
Спецификации оборудования
Новое название альбома:
Альбом 5
Ведомости потребности в материалах
Новое название альбома:
Альбом 6
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

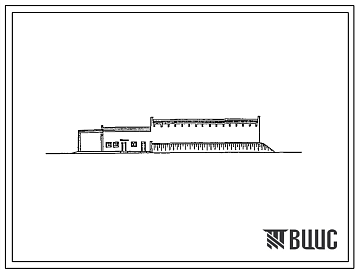

Изображения
Описание проекта

Хранилище продовольственного картофеля

вместимостью 1000 тонн

Дополнительные данные

Расчетный показатель 1 т хранимой продукции (всего расчетных единиц 1158).

Сметная документация составлена в нормах и ценах 1984 г. и пересчитана в цены 1991 года по индексам.

Технологический процесс

Хранилище предназначается для приемки, послеуборочной обработки, хранения и обработки перед реализацией продовольственного картофеля в местах его производства.

Хранение картофеля принято насыпью высотой 5 м в изолированных секциях в условиях активной вентиляции и искусственного охлаждения. Работа хранилища принята в одну смену при пятидневной рабочей неделе. Картофель с поля доставляется россыпью в необработанном виде, взвешивается, сортируется и загружается в камеры на хранение.

Картофель после загрузки проходит лечебный период в течение 15 суток при температуре 15-3º, затем охлаждается в течение 20-40 суток до температуры хранения и хранится при температуре 2…4ºС и относительной влажности 90…95%.

После хранения картофель моется, перебирается, загружается в тару-оборудование, взвешивается и автотранспортом отправляется на реализацию.

Строительные конструкции и изделия

Фундаменты – сборные железобетонные по ГОСТ 24022-80, типоразмеров – 1; сборные бетонные блоки для стен подвалов по ГОСТ 13579-78, сборные железобетонные плиты для ленточных фундаментов по ГОСТ 13580-85, монолитные железобетонные по серии 1.412.1-6, типоразмеров - 1.

Колонны - сборные железобетонные по серии 1.823.1-2, вып. 1, типоразмеров – 4.

Балки покрытия - сборные железобетонные по серии 1.462.1-10/89 вып.1, типоразмеров –2.

Покрытие – сборные железобетонные плиты по серии 1.865.1-4/89, вып. 1, типоразмеров – 3.

Стены - из обыкновенного кирпича по ГОСТ 530-80.

Внутренние стены и перегородки по серии 2.870-1, вып. 2-4, типоразмеров – 1; по серии 1.141-1 вып. 60, типоразмеров – 1; по серии 1.141-1, вып. 64, типоразмеров – 1; из обыкновенного кирпича по ГОСТ 530-80.

Кровля –мастичная.

Полы – бетонные, керамическая плитка, линолеум.

Окна – деревянные по ГОСТ 12506-81; типоразмеров - 2.

Двери – деревянные по ГОСТ 6629-84, типоразмеров - 3; ГОСТ 14624-84; типоразмеров - 1.

Ворота – ТУ 10.15.087-88, типоразмеров – 1.

Перемычки – сборные железобетонные по ГОСТ 948-84, типоразмеров – 8.

Инженерное оборудование

Водопровод – производственный от внешних сетей. Напор на вводе –10 м.

Канализация – производственно-бытовая в наружную сеть.

Отопление – водяное с параметрами 70-150ºС от внешних сетей.

Вентиляция – приточно-вытяжная с механическим побуждением.

Горячее водоснабжение – от внешних сетей. Напор на вводе – 22 м.

Электроснабжение – от низковольтных сетей напряжением 380/220В.

Электроосвещение – лампами накаливания.
