Типовой проект 807-20-30.83 Пункт искусственного осеменения крупного рогатого скота на 1 станок и 18 стойл. Раздача кормов и удаление навоза - вручную тележками. Размеры здания - 9x18 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - асбесто

Общие данные

Номер проекта

807-20-30.83

Наименование проекта

Пункт искусственного осеменения крупного рогатого скота на 1 станок и 18 стойл. Раздача кормов и удаление навоза - вручную тележками. Размеры здания - 9x18 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - асбесто

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

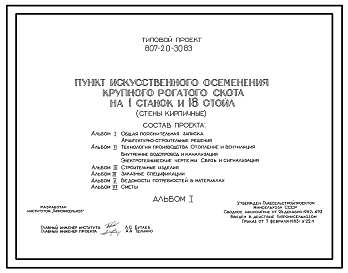

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3

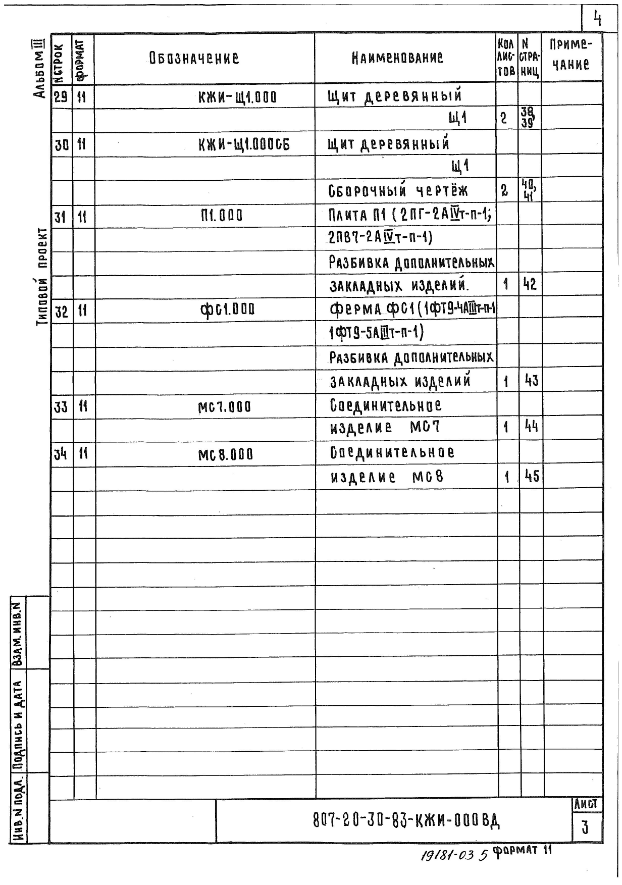

Строительные изделия
Новое название альбома:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

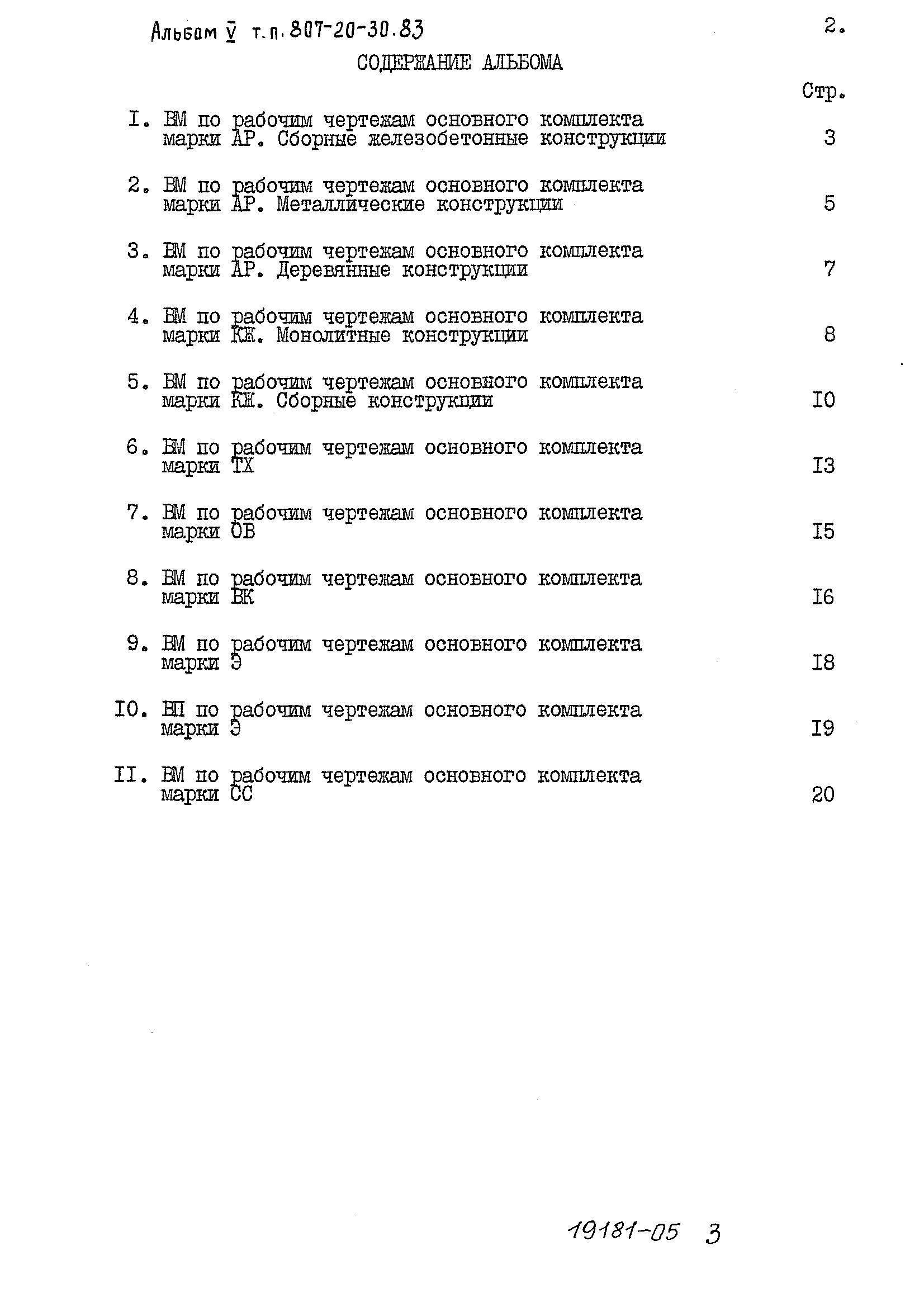

Альбом 5
Ведомости потребности в материалах
Новое название альбома:
Альбом 6

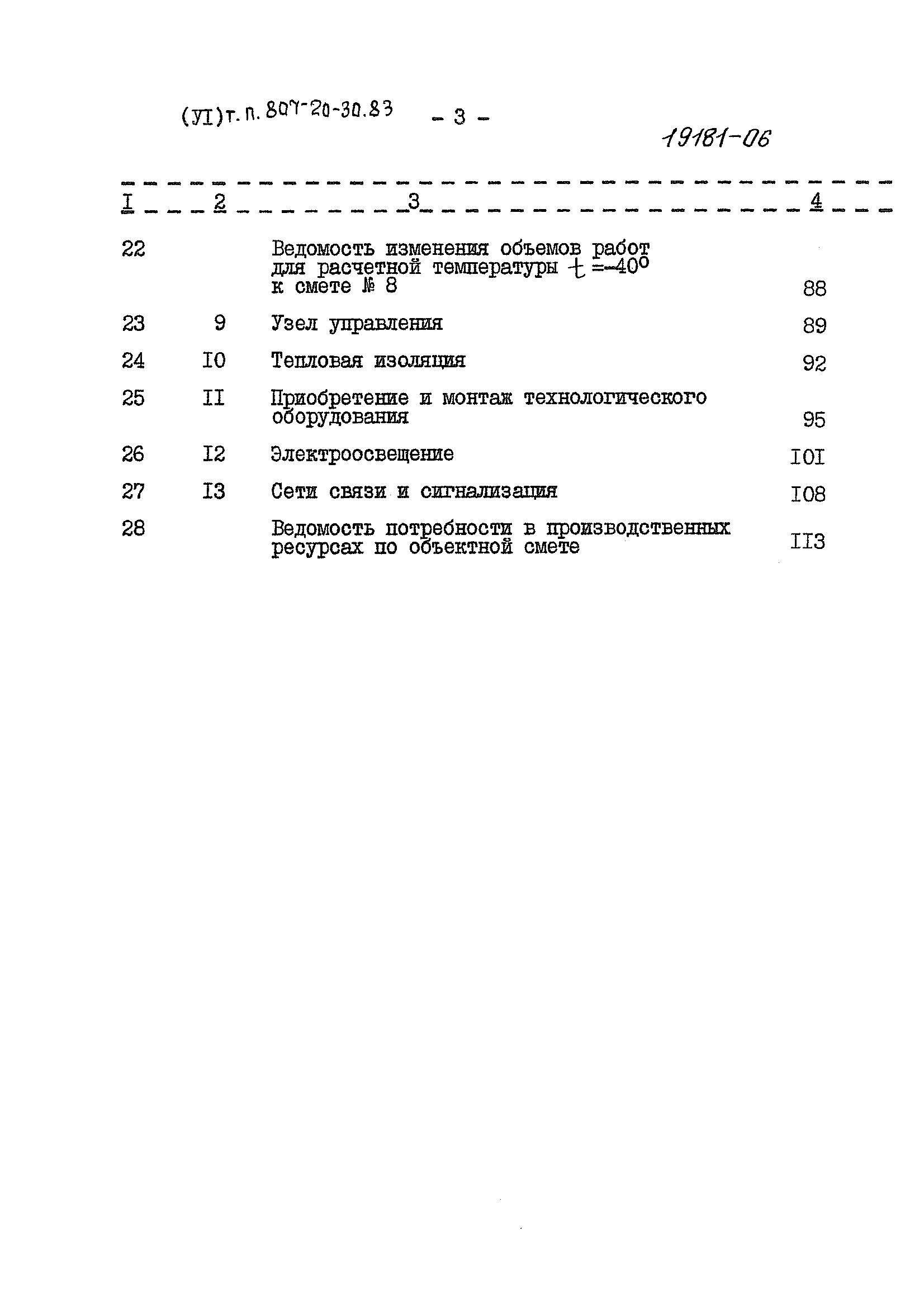

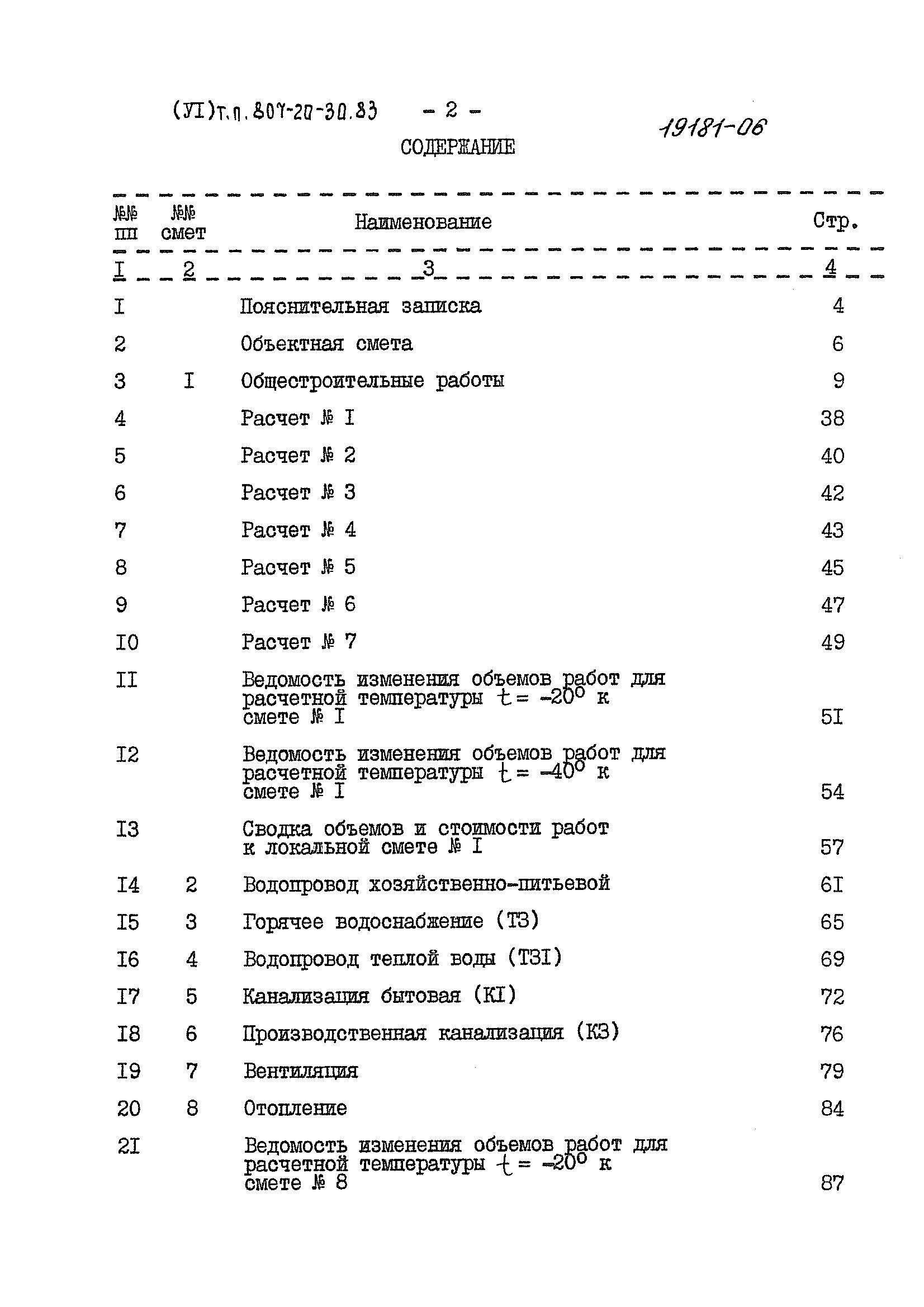

Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

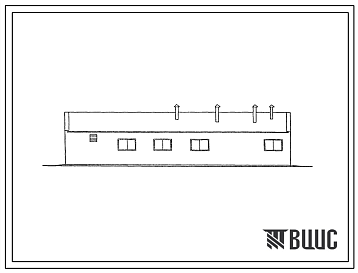

Пункт искусственного осеменения крупного рогатого скота на 1 станок и 18 стойл

(стены кирпичные)

Дополнительные данные

Типовой проект 807-20-30.83 разработан взамен т.п. 807-7тип.1.

За расчетный показатель принято одно стойло.

(Количество единиц – 18).

Строительные конструкции и изделия

Фундаменты – монолитные бетонные, бетон марки 100.

Стены – кирпичные по ГОСТ 530-80.

Перемычки – сборные железобетонные по серии 1.138-10, вып.1, типоразмеров – 3.

Фермы – металлодеревянные по серии 1.860-3. вып.1, типоразмеров – 1.

Перегородки – кирпичные.

Покрытие – сборное из плит ДНД по серии 1.865-2, вар.2, типоразмеров – 2.

Кровля – асбестоцементные волнистые листы.

Полы – керамические, бетонные, цементно-песчаные, деревянные.

Окна – деревянные ГОСТ 16407-70*, типоразмеров – 2.

Двери – деревянные ГОСТ 17324-71, типоразмеров – 4.

Наибольшая масса монтажного элемента ( металлодеревянная ферма) – 0,3 т.

Инженерное оборудование

Водопровод – объединенный: хозяйственно-питьевой, производственный. Напор на вводе 8 м.

Канализация – бытовая и производственная. Бытовая канализация – в наружную сеть, производственная – в жижесборник.

Отопление – водяное, теплоноситель с параметрами 150-70ºС.

Вентиляция – естественная.

Электроснабжение – от низковольтных сетей, напряжение – 380/220В.

Электроосвещение – лампами накаливания, люминесцентное.

Слаботочные устройства – автоматическая телефонная связь и радиофикация.

Технологический процесс

Пункт искусственного осеменения предназначен для строительства в составе ферм и комплексов с беспривязным содержанием животных.

В состав пункта входят: манеж, лаборатория, моечная и помещение для передержки животных.

Осеменение коров и телок на пункте предусмотрено глубоко замороженной спермой, доставляемой с государственных станций по искусственному осеменению сельскохозяйственных животных. Сперма поступает и хранится в лаборатории пункта в сосудах Дьюара в жидком азоте и перед осеменением проверяется на качество под микроскопом.

Осеменение случного контингента осуществляется в манеже, в специальном станке для индивидуальной фиксации животных.

Кормление животных в период передержки принято из стационарных кормушек, поение – из индивидуальных поилок ПА-1А. Раздача кормов и уборка навоза производятся при помощи ручных тележек ТУ-300. Доение коров предусмотрено в доильно-молочном блоке фермы.
