Типовой проект 807-11-15.85 Санитарный пропускник на 90 чел. для животноводческих и птицеводческих предприятий (полносборное здание). Размеры здания - 12x42 м. Расчетная температура: -20, -30°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты по ж

Общие данные

Номер проекта

807-11-15.85

Наименование проекта

Санитарный пропускник на 90 чел. для животноводческих и птицеводческих предприятий (полносборное здание). Размеры здания - 12x42 м. Расчетная температура: -20, -30°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты по ж

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
Сваи забивные железобетонные квадратного сечения без поперечного армирования ствола. Конструкция и размеры (с Изменением N 1)
Сваи-колонны железобетонные двухконсольные для сельскохозяйственных зданий. Конструкция и размеры (Разделы 1-4, Черт. 1.0.0.00, 1.1.0.00, 2.0.0.00, 1.0.0.00 СБ, 1.1.0.00 СБ, 2.0.0.00 СБ)

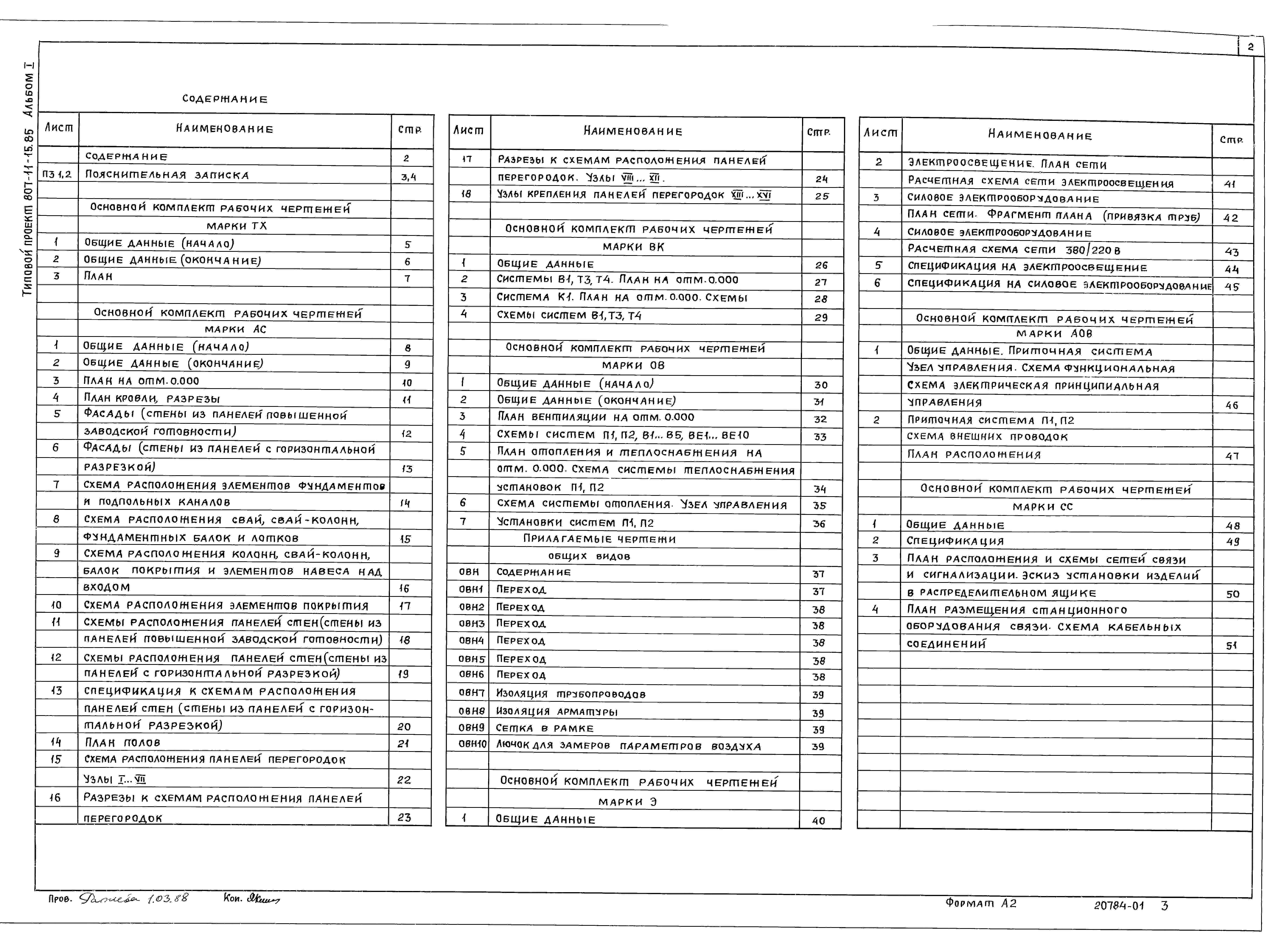

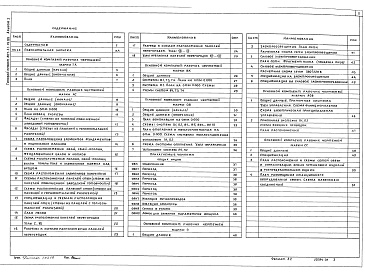

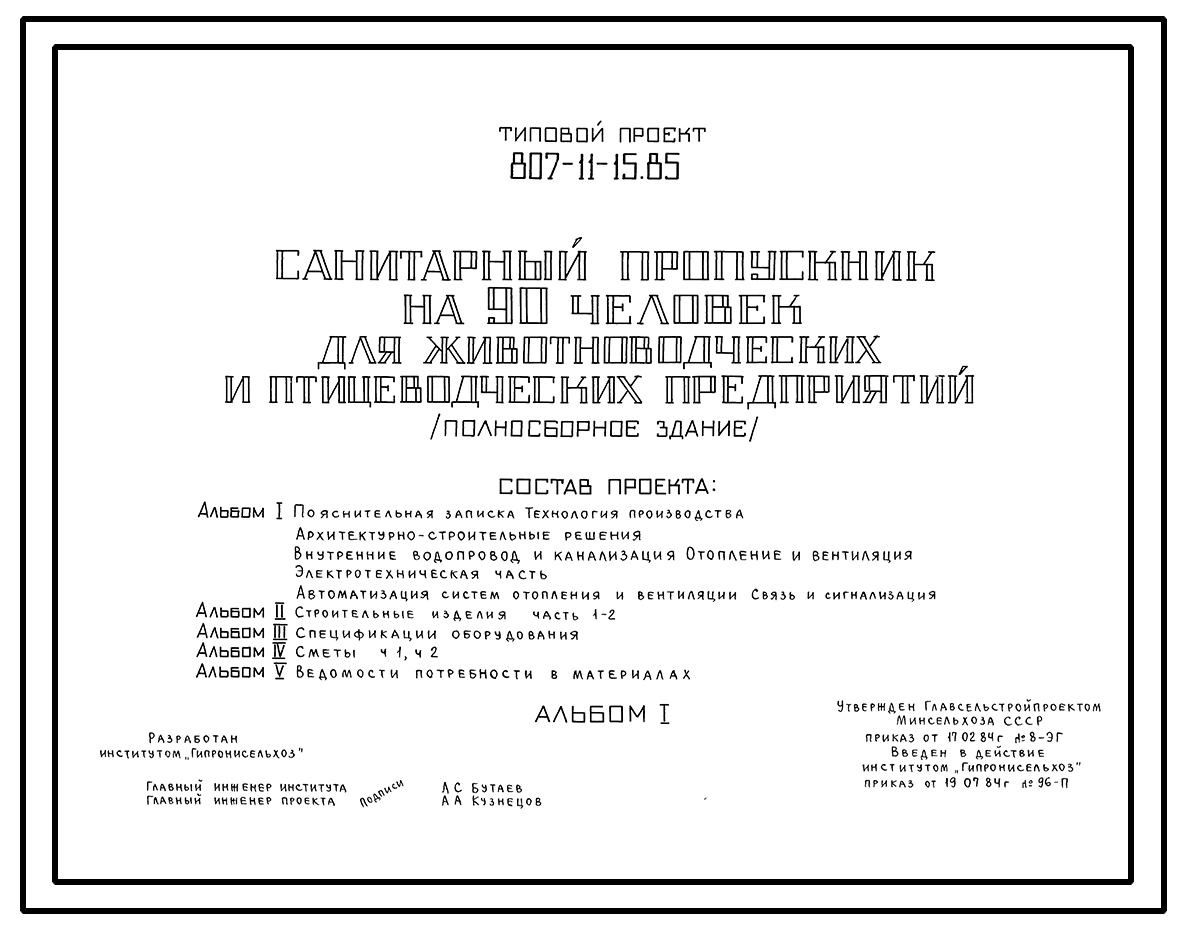

Состав проекта
Номер альбома
Наименование
Состав альбома

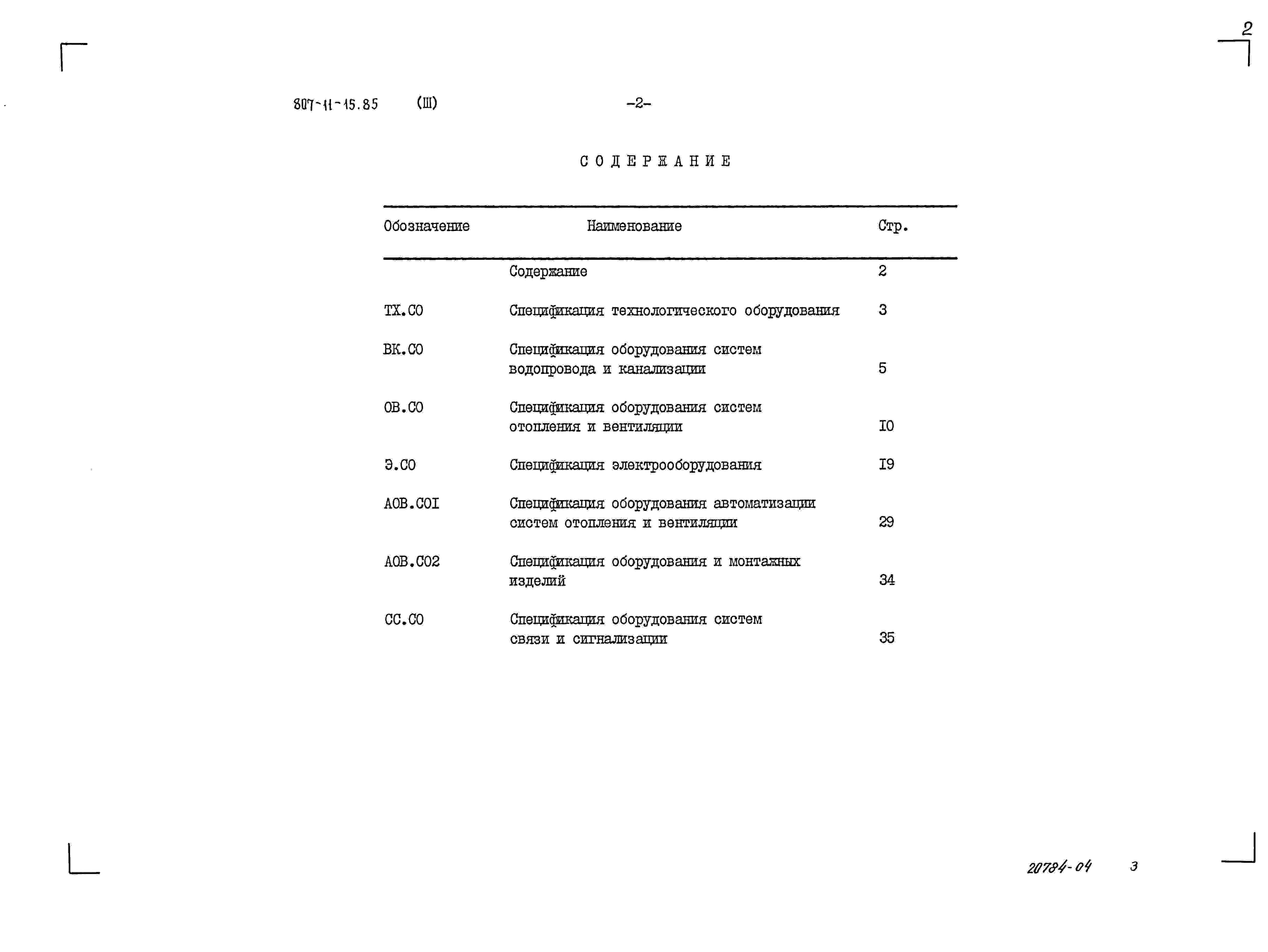

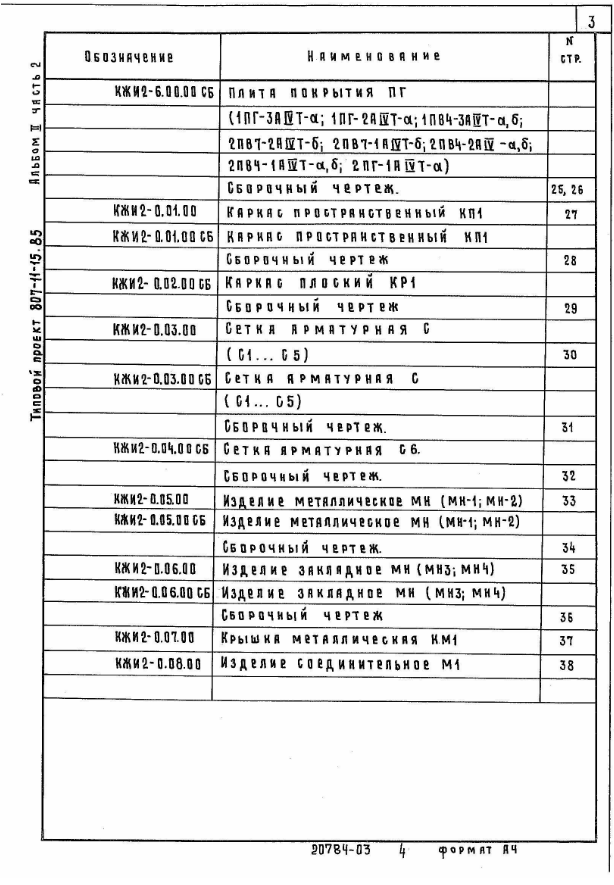

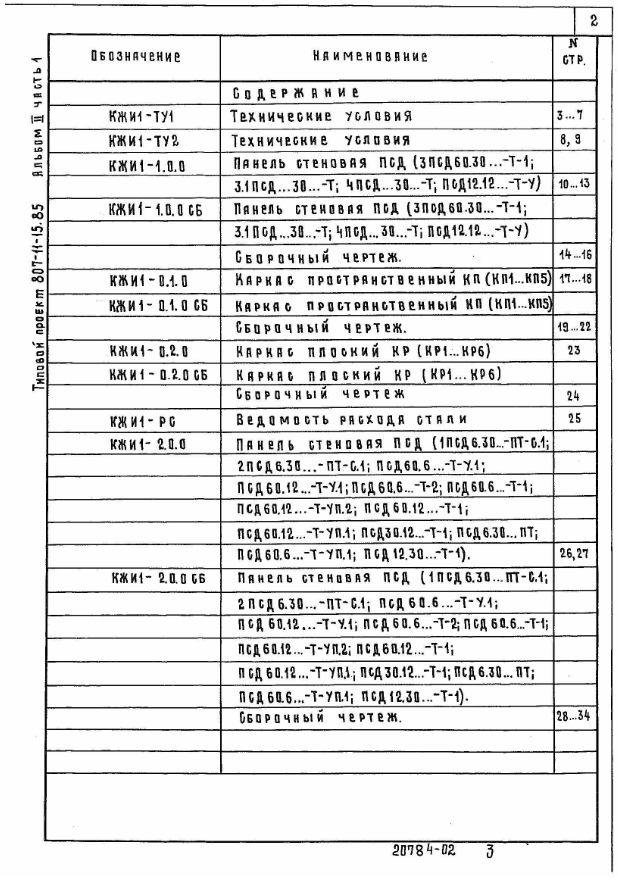

Альбом 2
Строительные изделия. Части 1 и 2
Новое название альбома:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

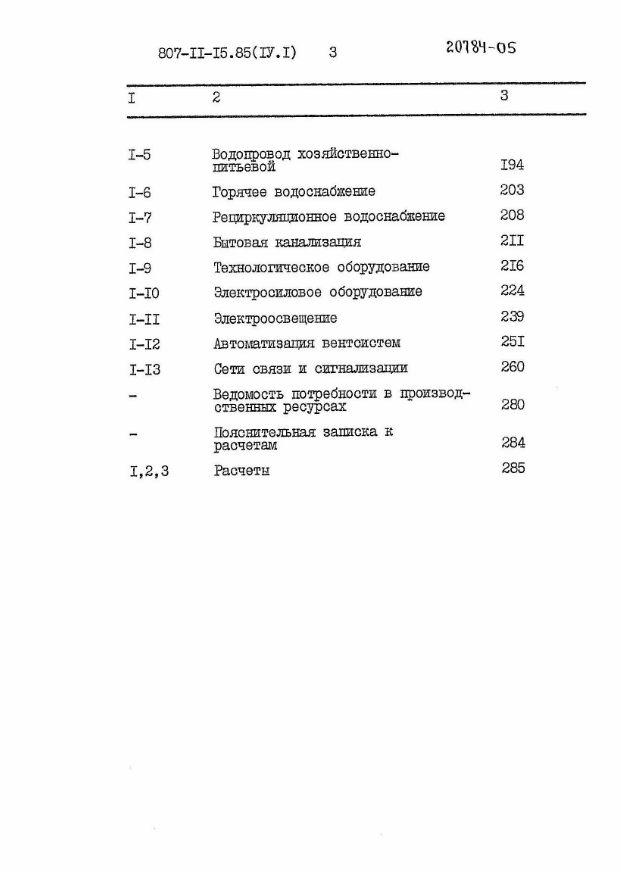

Альбом 4

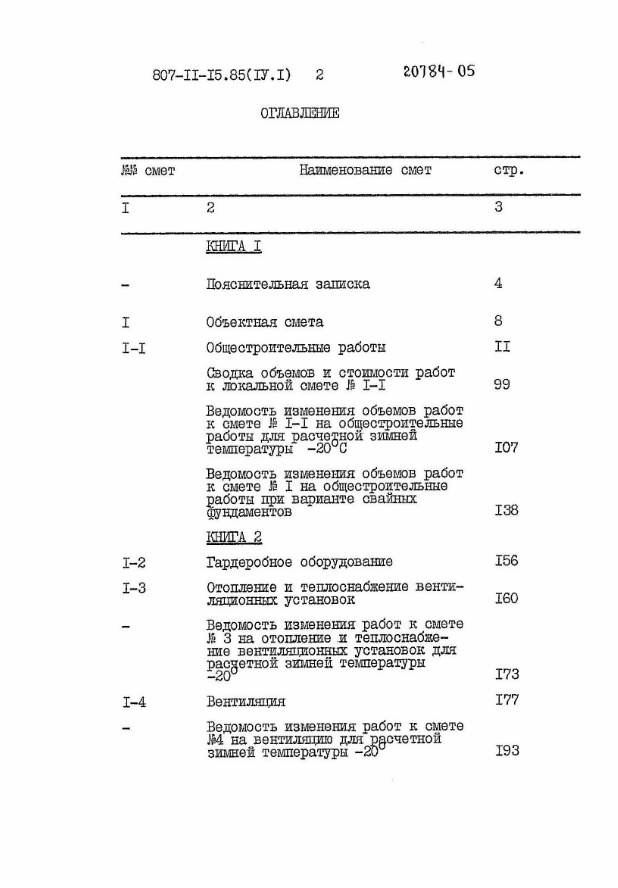

Сметы. Часть 1 и 2.
Новое название альбома:

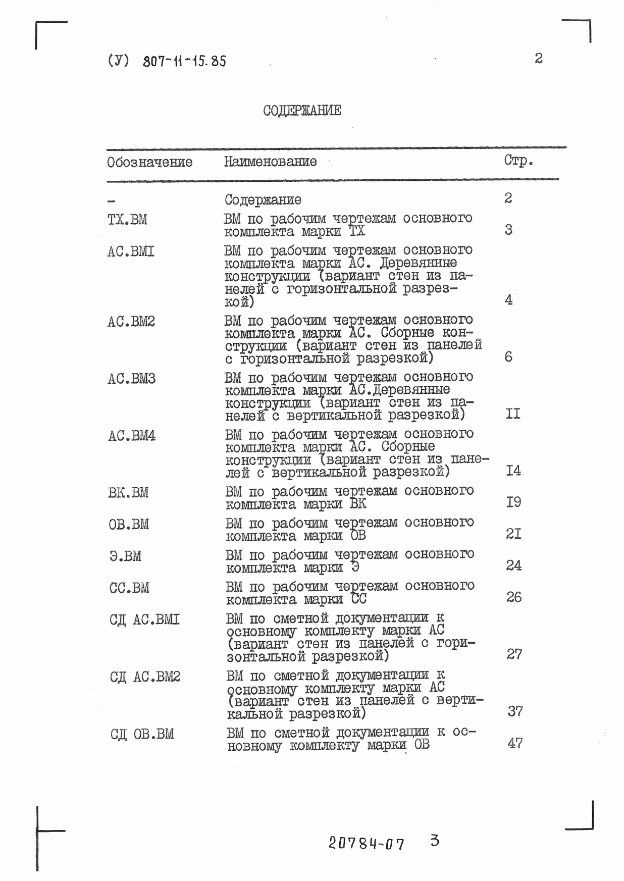

Альбом 5
Ведомости потребности в материалах.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

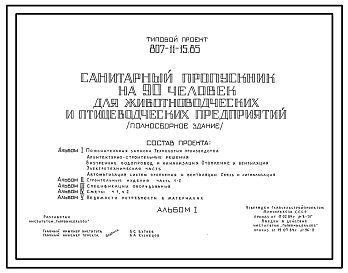

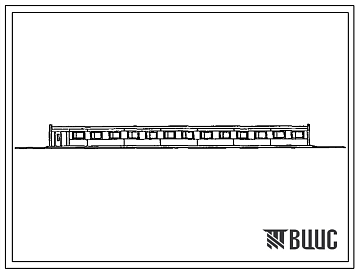

Санитарный пропускник на 90 человек для животноводческих и птицеводческих предприятий (полносборное здание).

Строительные конструкции и изделия.

Фундаменты – сборные железобетонные по ГОСТ 24022-80, типоразмеров – 2; из сборных железобетонных блоков по ГОСТ 13579-78, типоразмеров – 2.

Фундаментные балки – сборные железобетонные серии 1.415-1 вып.1, типоразмеров – 1.

Колонны – сборные железобетонные по серии 1.823-1 вып.1. Типоразмеров – 2.

Балки – сборные железобетонные по серии 1.462-10/80 вып.1. Типоразмеров – 1.

Покрытие – комплексные плиты по серии 1.865.1-11. Типоразмеров – 4.

Стены – двухслойные керамзитовые панели по серии 1.832.1-9. Типоразмеров – 6.

Перегородки – сборные железобетонные индивидуальные, типоразмеров - 5.

Кровля – рулонная, трехслойная на битумной мастике невентилируемая.

Полы – бетонные, керамическая плитка, линолеумные.

Окна – деревянные по ГОСТ 11214-78. Типоразмеров – 2.

Двери – деревянные по ГОСТ 6629-74 и по ГОСТ 24698-81, типоразмеров – 1.

Наибольшая масса монтажного элемента (панель стеновая) – 3,8 т.

Отделка наружная – известковая побелка с последующей гидрофобизацией.

Внутренняя отделка – известковая побелка клеевая и масляная.

Покраска; облицовка керамической плиткой.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой и горячего водоснабжения от наружной сети. Напор на вводе 14 м; для горячего – 9 м.

Канализация – бытовая в наружную сеть.

Отопление – от наружных тепловых сетей. Теплоноситель – вода с параметрами 95-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – от наружных сетей.

Электроснабжение – от сети напряжением 380/220 В предприятия.

Технологический процесс.

Санитарный пропускник на 90 человек для животноводческих и птицеводческих предприятий (полносборное здание) предназначен для санитарной обработки обслуживающего персонала и посетителей предприятия под душем со сменой домашней и уличной одежды и обуви на специальную (рабочую) одежду и обувь.

В санитарном пропускнике предусмотрены все необходимые помещения для санитарной обработки персонала и посетителей, дезинфекции и стирки спецодежды, отдыха, и культурного питания, служебные помещения для руководителей и специалистов предприятия и др.

Здание санпропускника размещается на линии ограждения предприятия.

Дополнительные данные.

За расчетный показатель принят 1 м2 общей площади (количество расчетных единиц – 495,6). Сметная документация составлена в нормах и ценах 1984 года. В проекте разработаны: вариант фундаментов из сборных железобетонных свай по ГОСТ 19804.4-78, типоразмеров – 1; вариант колонн из сборных железобетонных свай – колонн по ГОСТ 19804.7-83, типоразмеров – 2; вариант стен из двухслойных керамзитобетонных панелей серии 1.832.1-10, типоразмеров – 8 (вертикальная разрезка стен).
