Типовой проект 803-2-24.86 Здания на 600 коз пухового направления. Содержание - пастбищно-стойловое. Раздача кормов – мобильная. Поение - из групповых поилок. Удаление навоза – бульдозером. Размеры здания - 18x60 м. Расчетная температура: -30, -40°С. Стены – кирпи

Общие данные

Номер проекта

803-2-24.86

Наименование проекта

Здания на 600 коз пухового направления. Содержание - пастбищно-стойловое. Раздача кормов – мобильная. Поение - из групповых поилок. Удаление навоза – бульдозером. Размеры здания - 18x60 м. Расчетная температура: -30, -40°С. Стены – кирпи

История изменений

803-2-24.86
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Ворота деревянные распашные для производственных зданий и сооружений. Технические условия (с Изменением N 1)
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 0.
Общая пояснительная записка.
Новое название альбома:
Альбом 1.
Рабочие чертежи. Спецификации оборудования.
Новое название альбома:
Альбом 2.
Сметы. Ведомости потребности в материалах.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

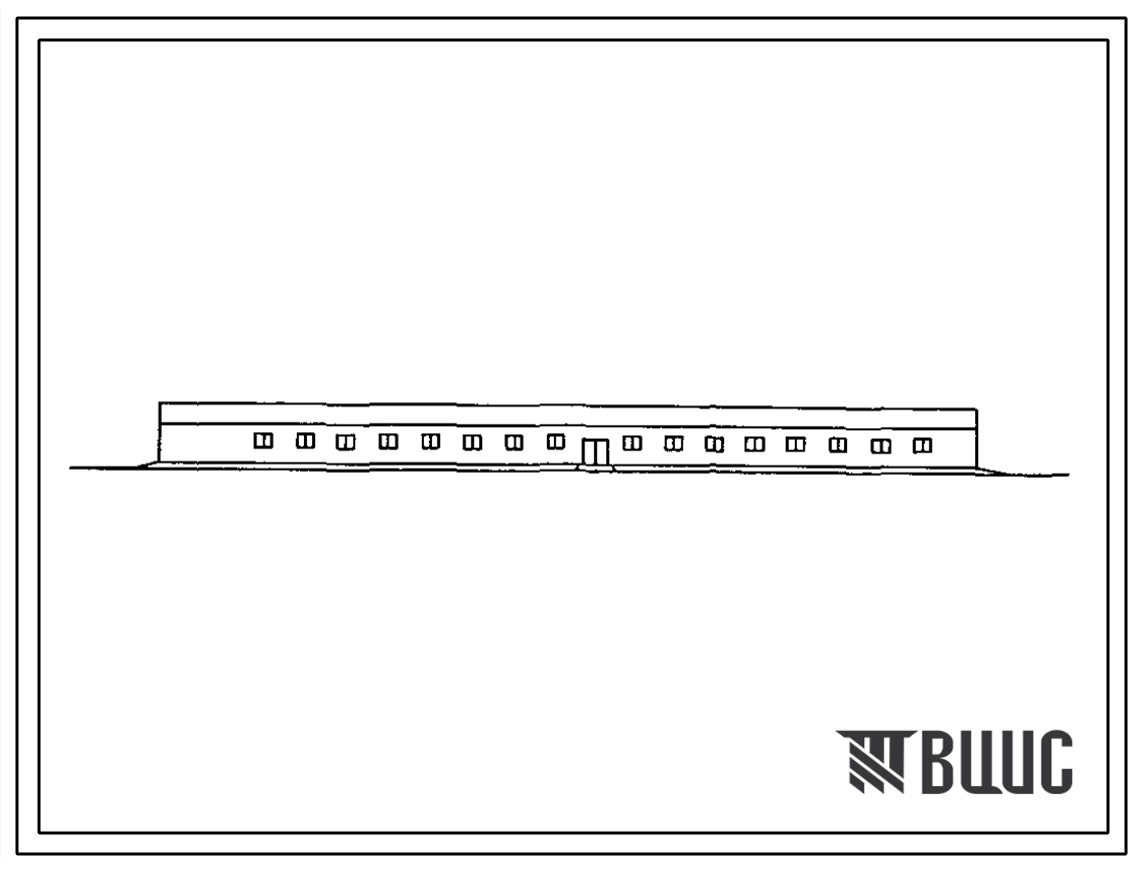

Здание на 600 коз пухового направления (стены кирпичные).

Строительные конструкции и изделия.

Фундаменты – монолитные из бетона М50.

Прогоны – деревянные.

Стены и перегородки – из кирпича М75 ГОСТ 530-80.

Фермы – металлодеревянные по серии 1.863.9-5. вып.1. Типоразмеров – 1.

Покрытие – деревянное.

Кровля - волнистые асбестоцементные листы унифицированного профиля ГОСТ 16233-77*.

Полы – бетонные, земляные и из линолеума.

Окна – по ГОСТ 12506-81. Типоразмеров – 1.

Двери – по ГОСТ 17324-71. Типоразмеров – 2.

Ворота – по ГОСТ 18853-73. Типоразмеров – 1.

Наибольшая масса монтажного элемента (перемычка) – 1,1 т.

Отделка наружная – расшивка швов.

Отделка внутренняя – известковая окраска, окраска эмалью.

Инженерное оборудование.

Водопровод – производственный. Напор на вводе 6,0 м.

Отопление помещения для дежурного персонала – электрорадиаторами.

Вентиляция – приточная механическая с подогревом воздуха в электрокалорифере, вытяжная – естественная.

Электроснабжение – от низковольтных сетей 380/220 В.

Технологический процесс.

Здание на 600 коз входит в состав козоводческой фермы пухового направления на 3000 голов и предназначено для содержания сукозных козоматок, проведения козления и содержания и содержание козоматок с козлятами в стойловый период.

Содержание коз – пастбищно-стойловое с продолжительностью стойлового периода 180 дней, в пастбищный период животные содержатся на естественных пастбищах.

Осеменение козоматок проводят свежеполученным семенем, в ноябре месяца, на передвижном пункте искусственного осеменения.

В стойловый период козоматок содержат 4-мя группами по 150 голов. Животные в течение дня содержатся на выгульно-кормовой площадке, а на ночь и в ненастную погоду их загоняют в здание. Площадь на одну голову в секциях помещения составляет 1,15 м2, на выгульно-кормовой площадке – 3,0 м2.

Кормление и поение животных в этот период осуществляется на выгульно-кормовой площадке из кормушек-ясель и только в плохую погоду в здании из универсальных односторонних кормушек.

Козление маток предусматривается весеннее – в апреле месяце на родильной площадке в одной из секций. После обсушки и обработки козленка и матки их переводят в групповые секции на 25 голов. Козоматок, плохо принимающих козлят, размещают в индивидуальные клетки на 1-3 дня. По достижении козлятами 10-дневного возраста, проводят укрупнение групп, путем удаления щитов, разгораживающих смежные секции. В групповых секциях устраиваются «столовые» для подкормки козлят. Следующее укрупнение до 75 голов проводят при достижении козлятами 20-дневного возраста. Матки в этот период в течение дня содержатся на выгульно-кормовой площадке и три-четыре раза в день и на ночь запускаются в здание для кормления козлят.

Кормление маток в период козления и содержания с козлятами(в возрасте до 10 дней) проводится в здании, в остальной период на выгульно-кормовой площадке.

Раздача кормов производится мобильными кормораздатчиками КТУ-10.

Поение коз осуществляется в здании и на выгульно-кормовой площадке из групповых поилок, заполняемых вручную с помощью резино-тканевых рукавов от водоразборных кранов.

Уборка навоза из здания и выгульно-кормовой площадки производится два раза в год бульдозером с последующей погрузкой его в транспортные средства и вывозом на полевые навозохранилища.

Дополнительные данные.

Показатели приведены для условия строительства при температуре наружного воздуха минус 300С и весе снегового покрова 100 кгс/м2. Сметная документация составлена в ценах и нормах 1984 года. Проект разработан взамен т.п. №803-141.
