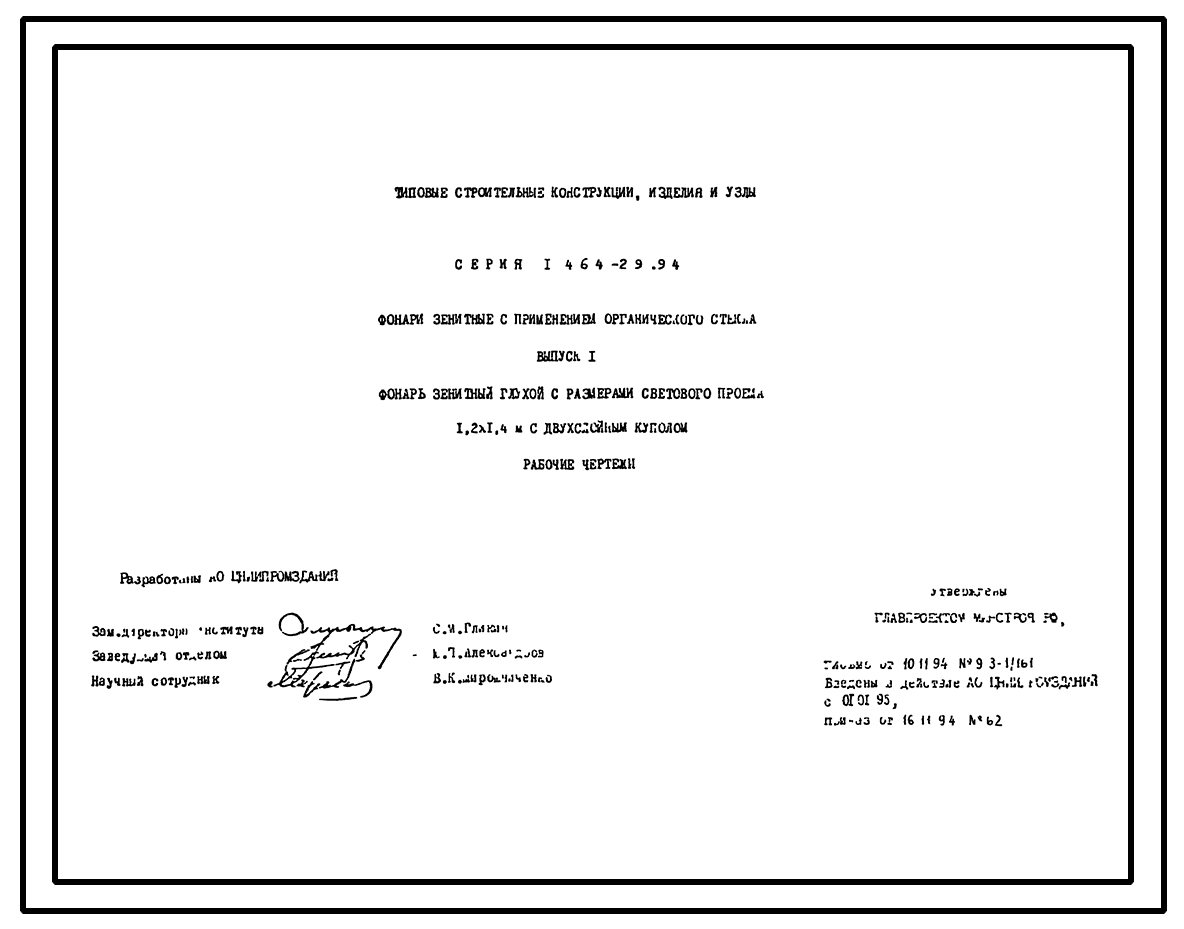

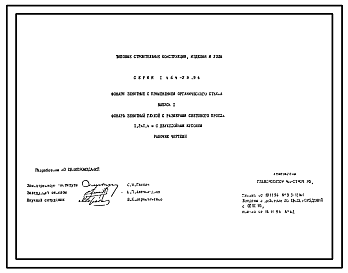

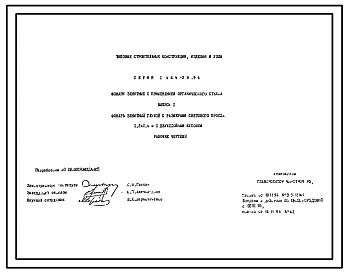

Серия 1.464-29.94 Фонари зенитные с применением органического стекла. Выпуск 1 Фонарь зенитный глухой с размерами светового проема 1,2х1,4 м с двухслойным куполом. Рабочие чертежи

Серия 1.464-29.94 Фонари
зенитные с применением органического стекла. Выпуск 1 Фонарь зенитный глухой с размерами светового проема 1,2х1,4 м с двухслойным куполом. Рабочие чертежи
Безналичная покупка
Продажа документации в электронном виде юридическим лицам осуществляется на основании выставленного счета с последующей отправкой оригиналов бухгалтерских документов Почтой России.

информация о проекте
Состав проекта
Ответы на вопросы

информация о проекте



Примечание

Серия 1.464-29.94 выпуски 1-3  действует взамен серии 1.464-15.выпуски 45 (И-12-94).

Серия 1.464-29.94 выпуски 1-3  действует взамен серии 1.464-1/86 (И-12-94).





НАИМЕНОВАНИЯ ЗЕНИТНЫХ ФОНАРЕЙ:



глухой с размерами светового проема 1,2х1,4 м;

глухой с размерами светового проема 2,6х2,6 м;

открывающийся с размерами светового проема 1,1х1,1 м.





ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



В выпусках 1, 2 и 3 представлена техническая документация на фонари зенитные с применением органического стекла глухие с размерами светового проема 1,2х1,4 и 2,6х2,6 м и открывающиеся с размерами светового проема 1,1х1,1 м.

Несущие конструкции фонарей выполнены из листовой стали и уголков. Светопропускающее заполнение фонарей выполнено из двухслойных куполов из органического стекла, опирающихся на деревянные рамы.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Зенитные фонари предназначены для естественного освещения производственных помещений, избытки явного тепла которых не превышают 23 Вт/м3.

Зенитные фонари со светопропускающими элементами из органического стекла допускается применять только в производственных зданиях I и II степени огнестойкости в помещениях категорий Г и Д с покрытиями из негорючих и трудногорючих материалов с рулонной кровлей, имеющей покрытие из гравия, площадь фонарей не должна превышать 15% от площади покрытия.



Нормативное ветровое давление – 48 кгс/м2 / 0,48 кПа.



Вес снегового покрова – 150 кгс/м2 / 1,5 кПа.



Расчетная температура наружного воздуха – минус 30оС (средняя температура наиболее холодной пятидневки).





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Серия 1.464-29.94, вып. 1, 2, 3 разработана взамен серий 1.464-15.«Фонари зенитные с применением органического стекла» вып. 4 и 5 и 1.464-1/86 «Зенитные фонари с применением органического стекла для естественного освещения зданий промышленных предприятий».

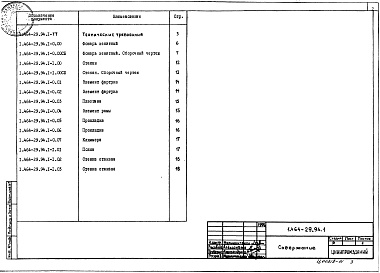

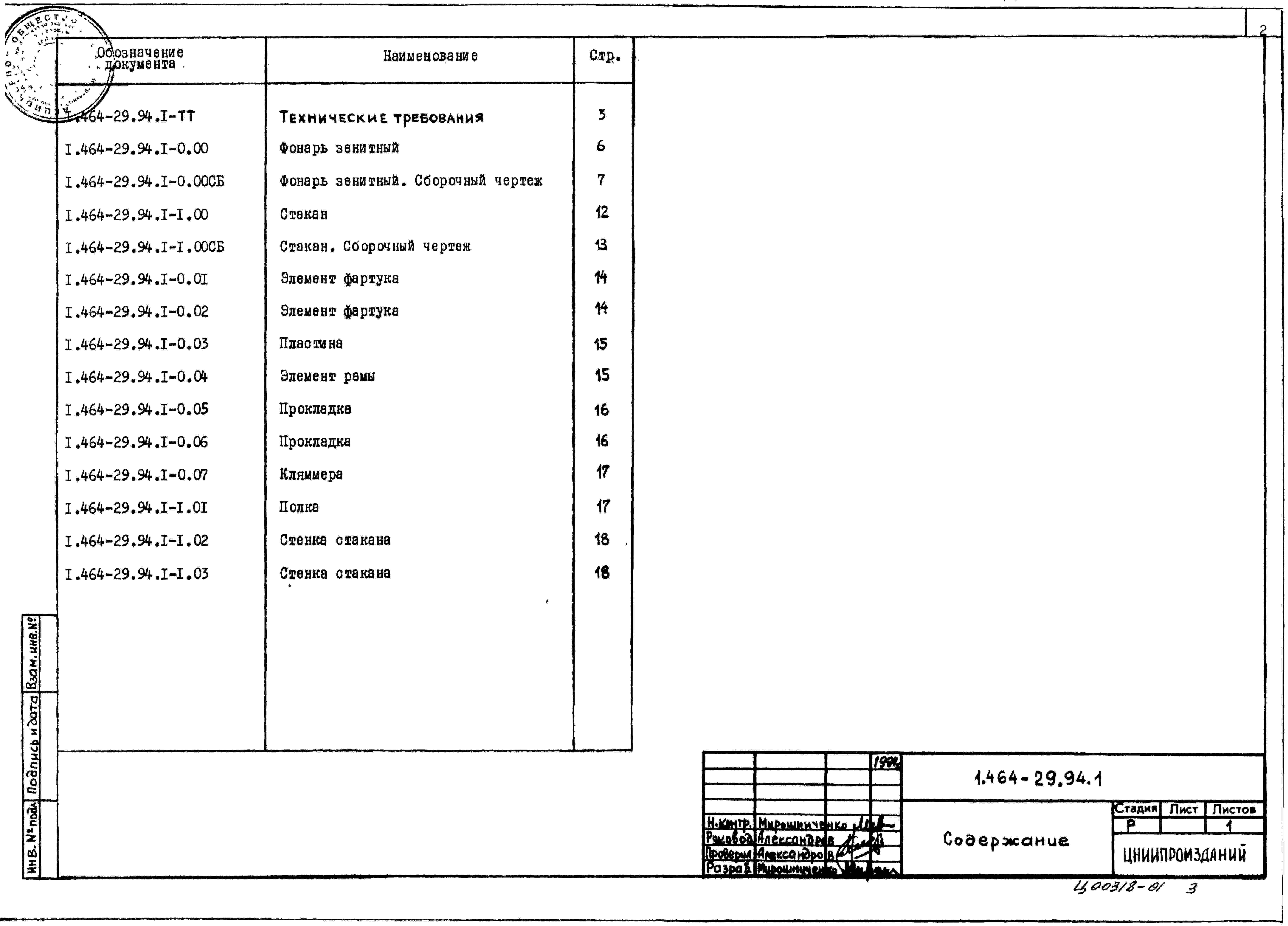

Выпуск 1. Фонарь зенитный глухой с размерами светового проема 1,2х1,4 м с двухслойным куполом. Рабочие чертежи.

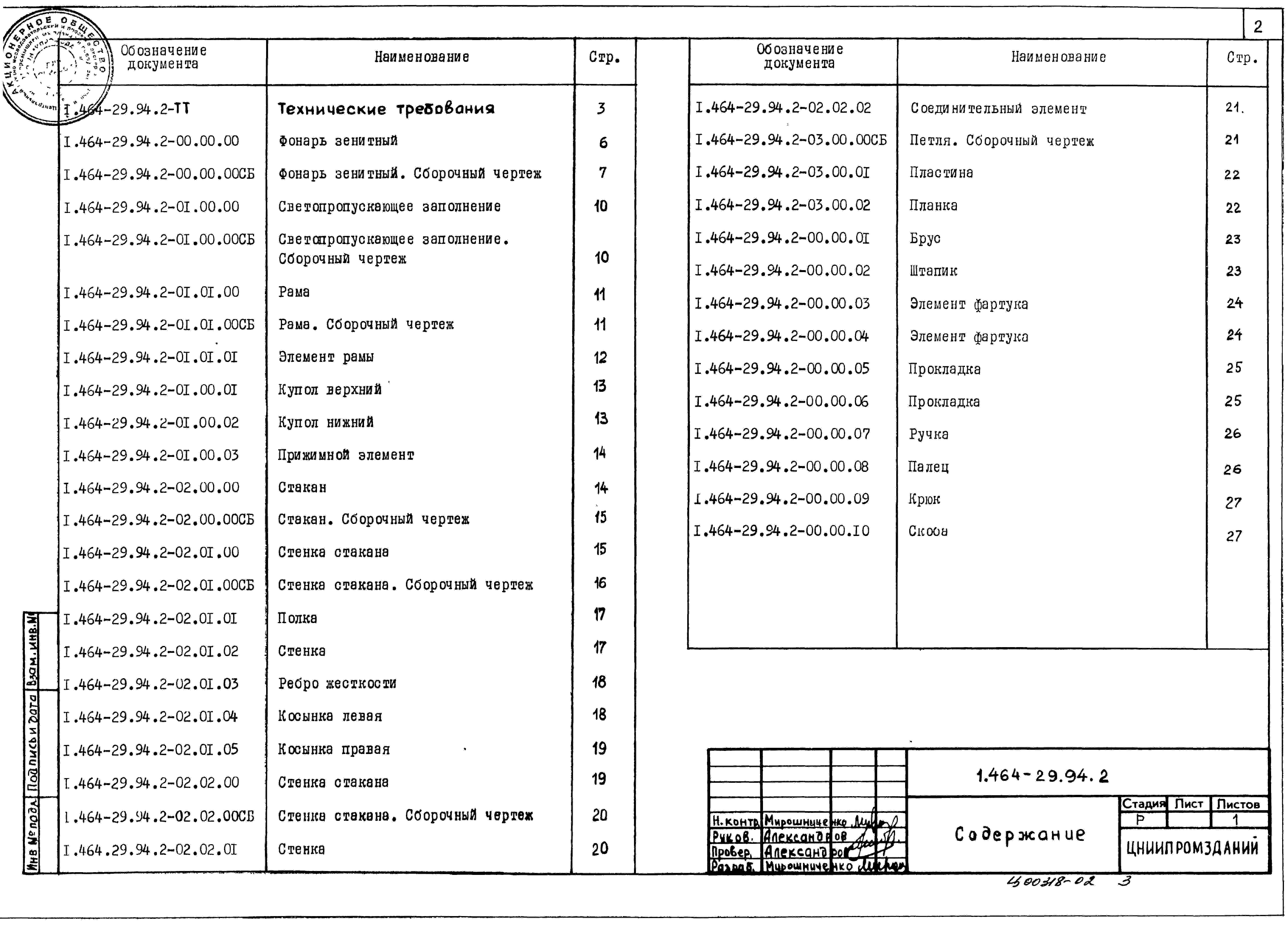

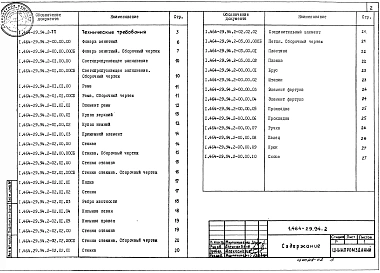

Выпуск 2 Фонарь зенитный глухой с размерами светового проема 2,6х2,6 м с двухслойным куполом. Рабочие чертежи.

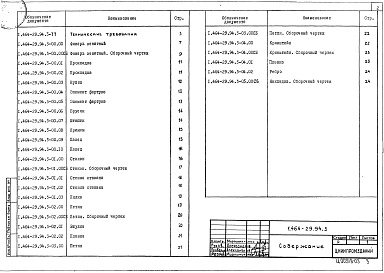

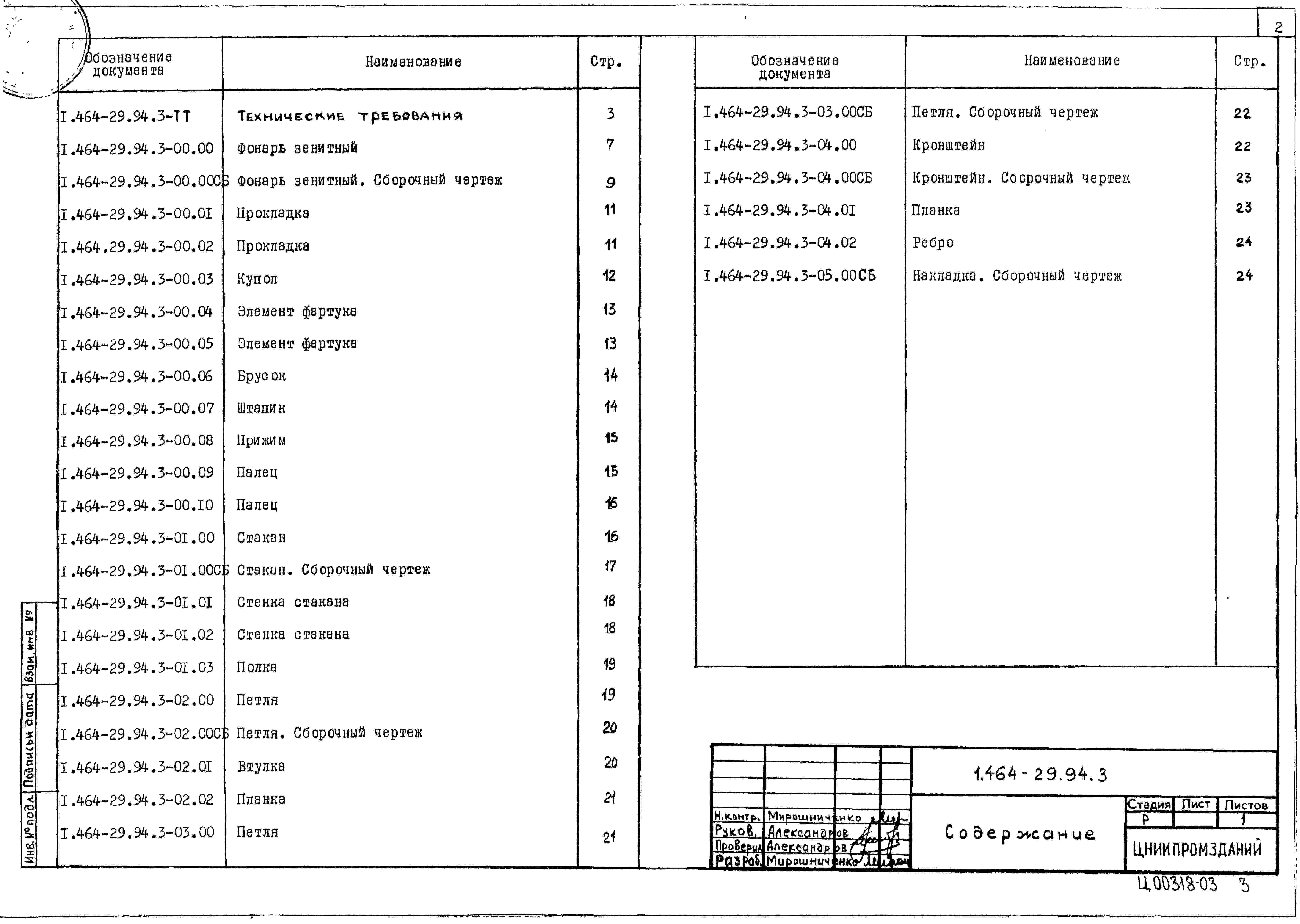

Выпуск 3. Фонарь зенитный открывающийся с размерами светового проема 1,1х1,1 м с двухслойным куполом. Рабочие чертежи.



Объем проектных материалов, приведенных к формату А4, – 144 форматки.
