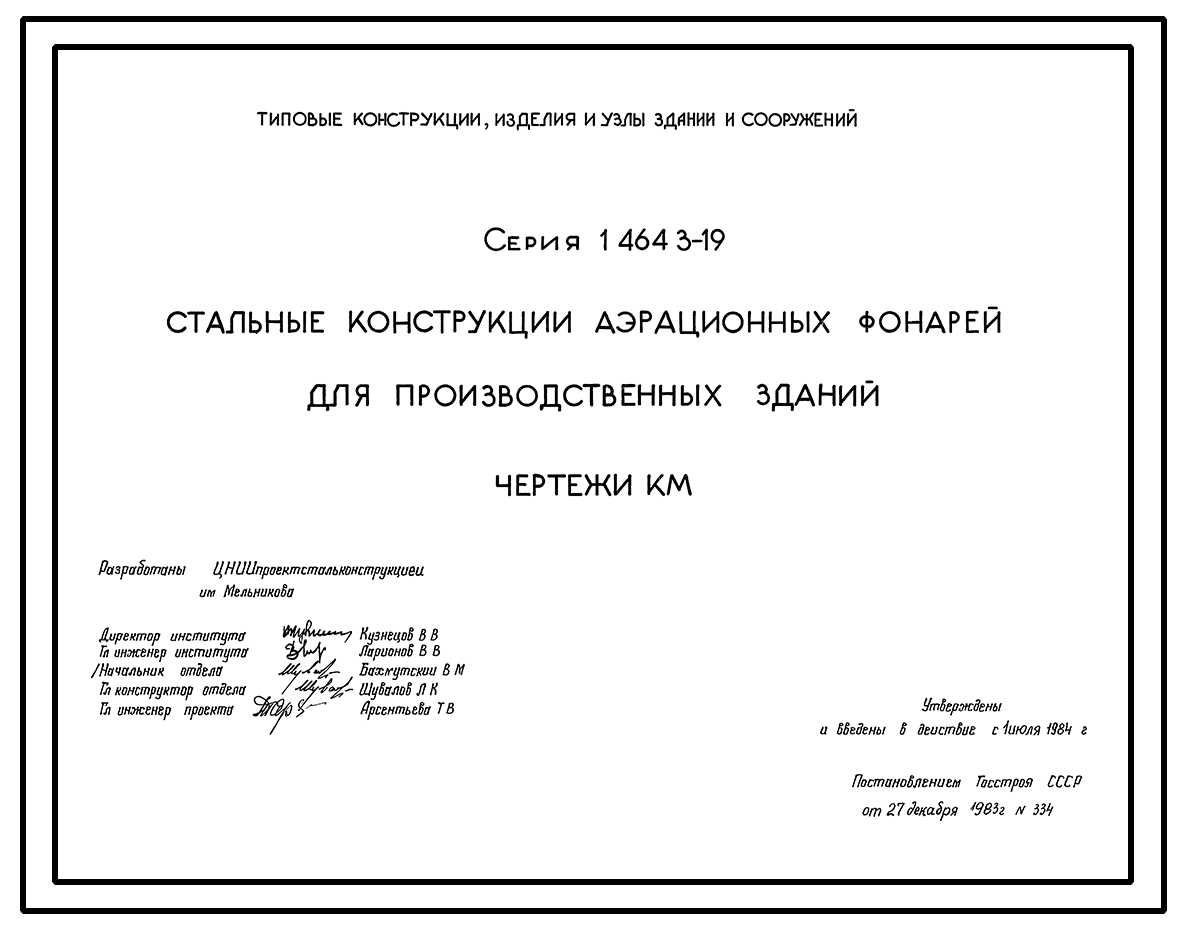

Серия 1.464.3-19 Стальные
конструкции аэрационных фонарей для производственных зданий. Чертежи КМ
Безналичная покупка

Продажа документации в электронном виде юридическим лицам осуществляется на основании выставленного счета с последующей отправкой оригиналов бухгалтерских документов Почтой России.

ДЛЯ РАСЧЕТА СТОИМОСТИ ОТМЕТЬТЕ НЕОБХОДИМЫЕ РАЗДЕЛЫ:

информация о проекте
Состав проекта
Ответы на вопросы

информация о проекте



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



В серии разработаны чертежи стальных конструкций аэрационных фонарей.

Основными элементами фонарей являются фонарные фермы, фонарные панели, панели торцов фонарей, торцевые ветрозащитные панели, продольные ветрозащитные панели и связи фонаря.

В конструкциях применены гнутые и замкнутые гнутосварные профили. Открывание створок предусмотрено как механическим, так и ручным приводами.

Покрытие фонарей принято из стальных щитов. Щиты размером 3х12 м приняты по шифру 59031 ЦНИИПроектстальконструкции им. Мельникова, а размерами 3х6; 2,3х6; 2,3х12 и 1,5х12 м разработаны в настоящей серии.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Фонари предназначены для обеспечения аэрацией производственных зданий с большими тепловыделениями и устанавливаются на стальные стропильные фермы с уклоном верхнего пояса 1,5% и располагаются вдоль здания по середине пролета. Задуваемость фонарей рассмотрена в пояснительной записке серии. Высота здания до низа стропильных ферм принята не более 40 метров.



Предусмотрено применение конструкций фонарей в зданиях, возводимых во всех климатических районах, кроме I1, I2, II2 и III3, а также:

в IIV районах по весу снегового покрова при расчетной сейсмичности 7 баллов;

в IIII районах по весу снегового покрова при расчетной сейсмичности 8 и 9 баллов.





Параметры аэрационных фонарей



Номинальная
ширина фонаря,

м

Номинальная
высота аэрационного проема Нс, мм

Размеры пролетов зданий,
м

6

1500

18; 24

12

2500

30; 36

3000

4000





Скоростной напор ветра – 55 кгс/м2 / 0,54 кПа.



Расчетная температура наружного воздуха – минус 40оС и выше.



Вес снегового покрова – 150 кгс/м2 / 1,47 кПа.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Серия разработана взамен серии 1.464-6 «Аэрационные фонари производственных зданий», выпуск 1 «Стальные конструкции аэрационных фонарей из холодногнутых профилей» и выпуск 2 «Стальные конструкции аэрационных фонарей из горячекатаных профилей», чертежи КМ.

Конструкции щитов размером 3х12 м принимать по шифру 59031, разработанному институтом ЦНИИПроектстальконструкция им. Мельникова.

Стальные конструкции аэрационных фонарей для производственных зданий. Чертежи КМ.



Объем проектных материалов, приведенных к формату А4, – 158 форматок.

История изменений

1.464.3-19
является заменой

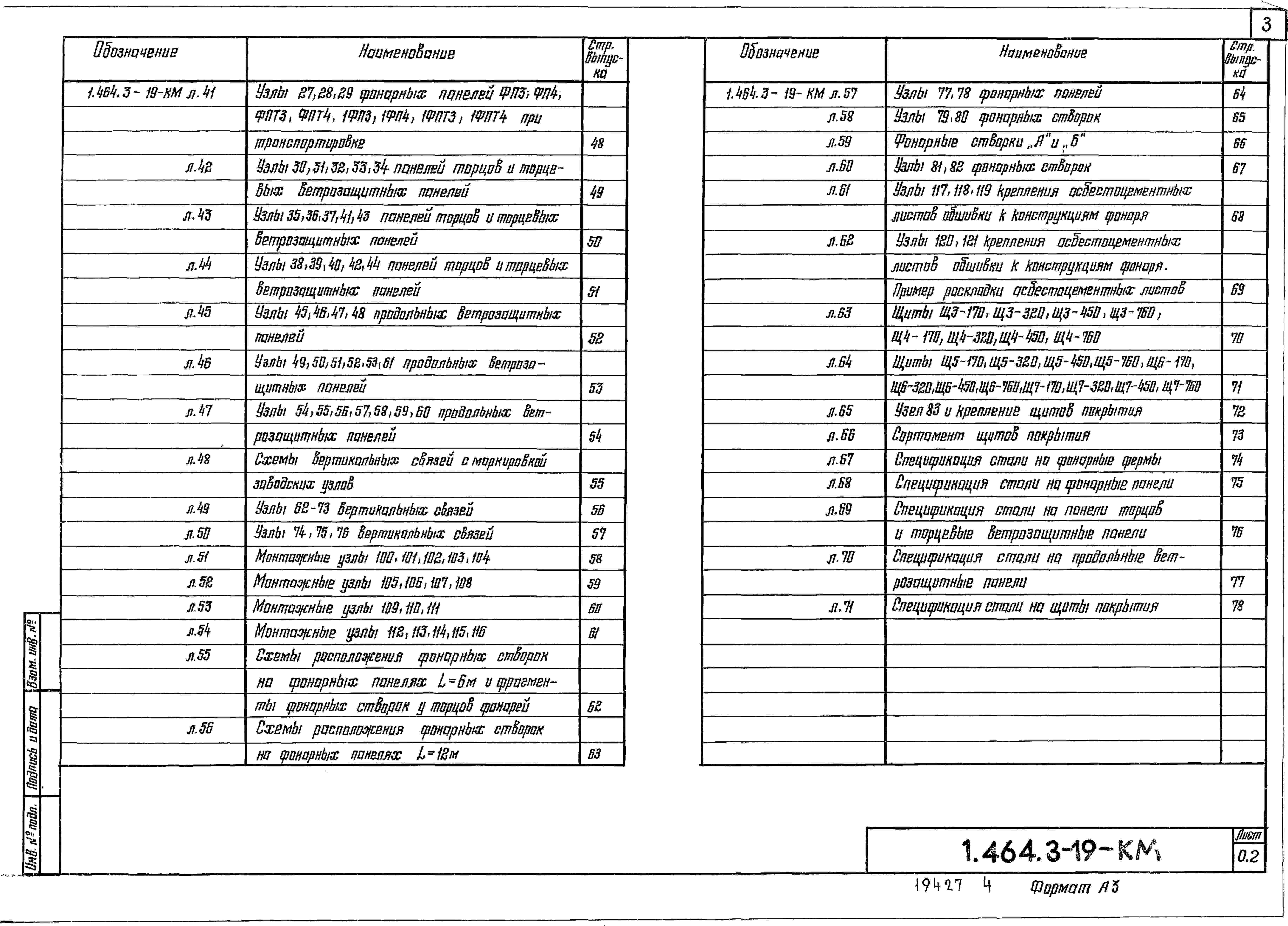

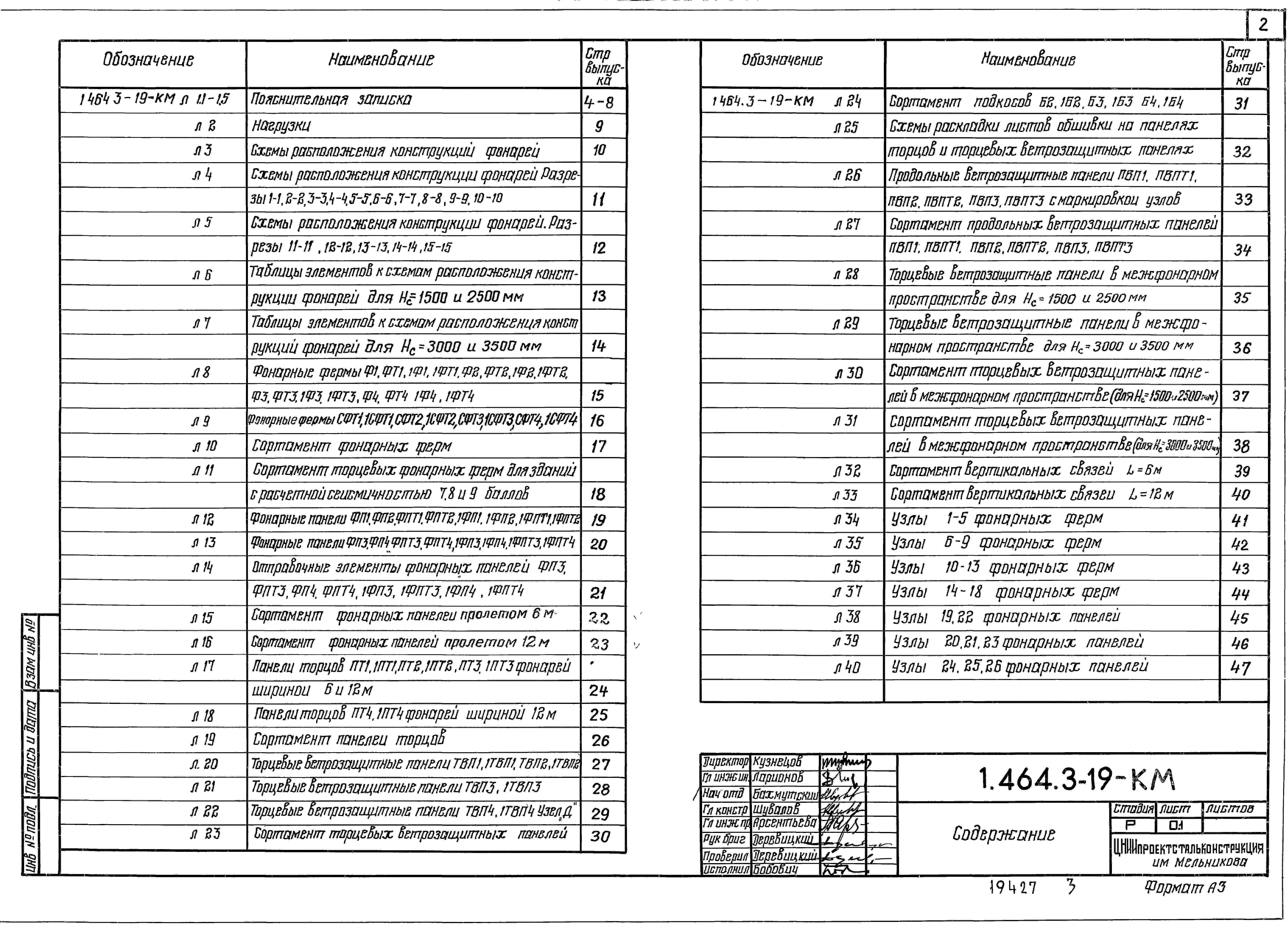

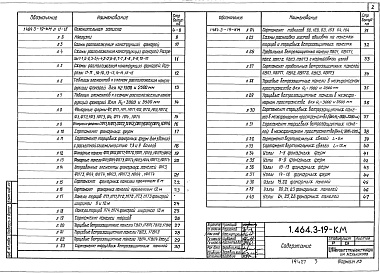

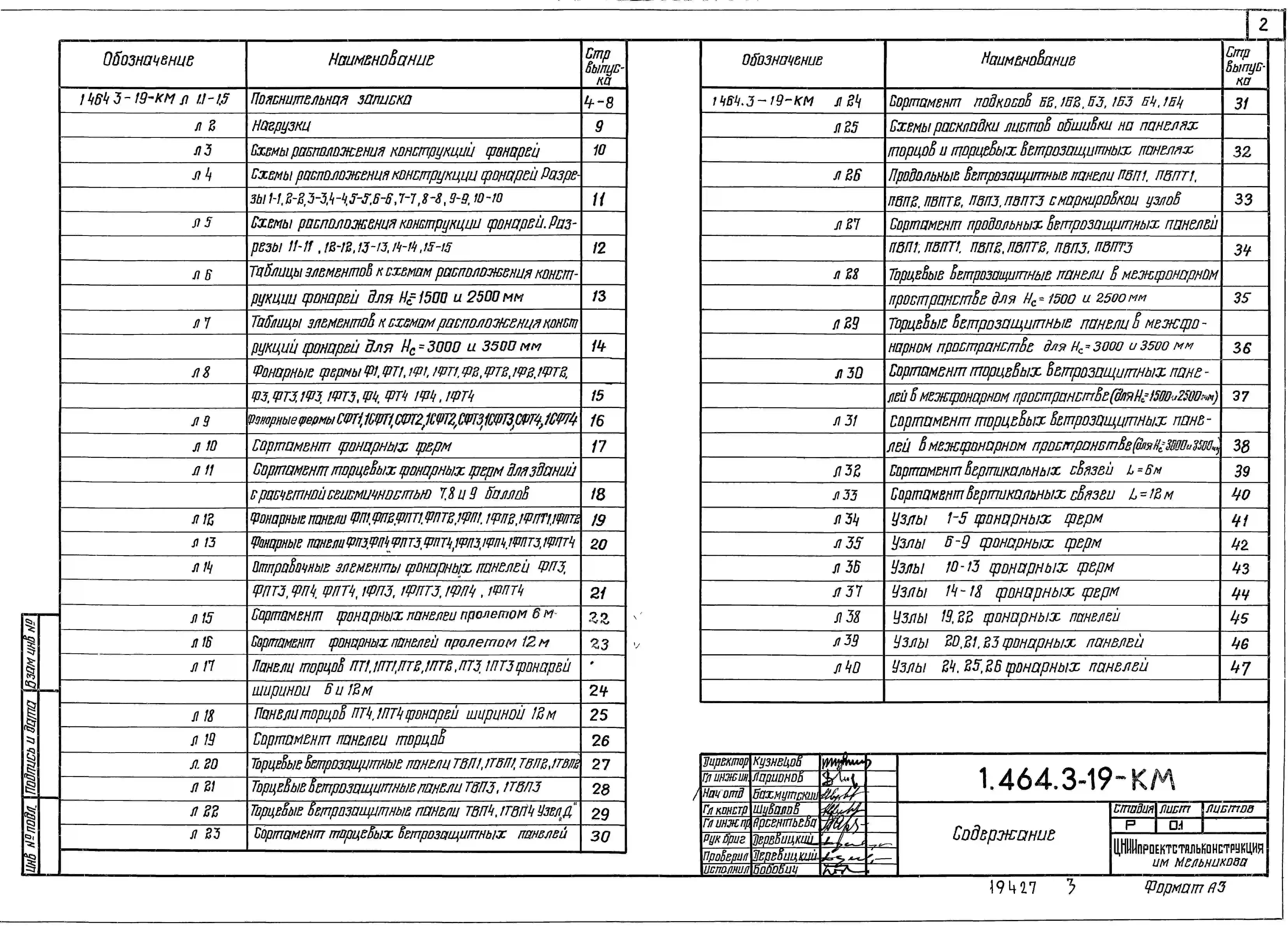

Состав проекта
