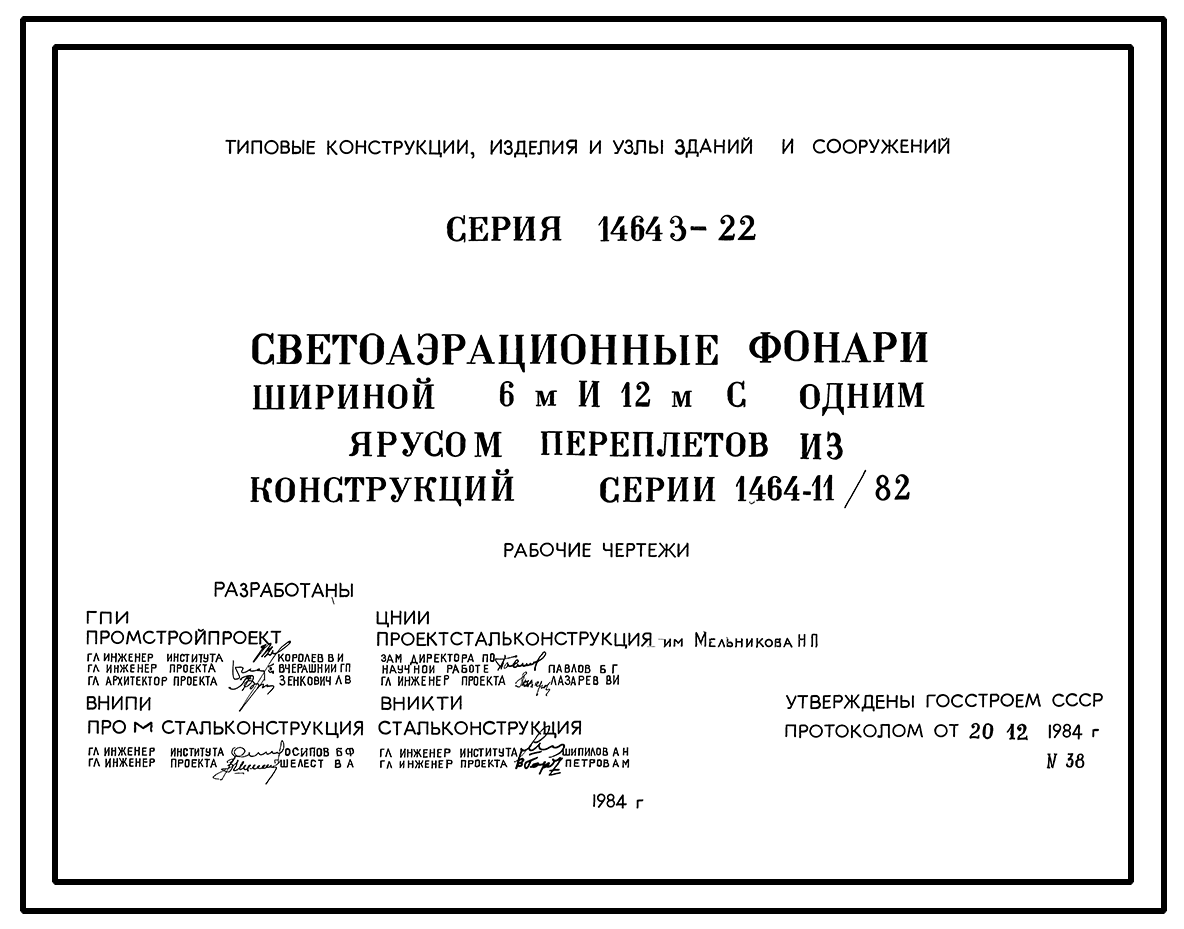

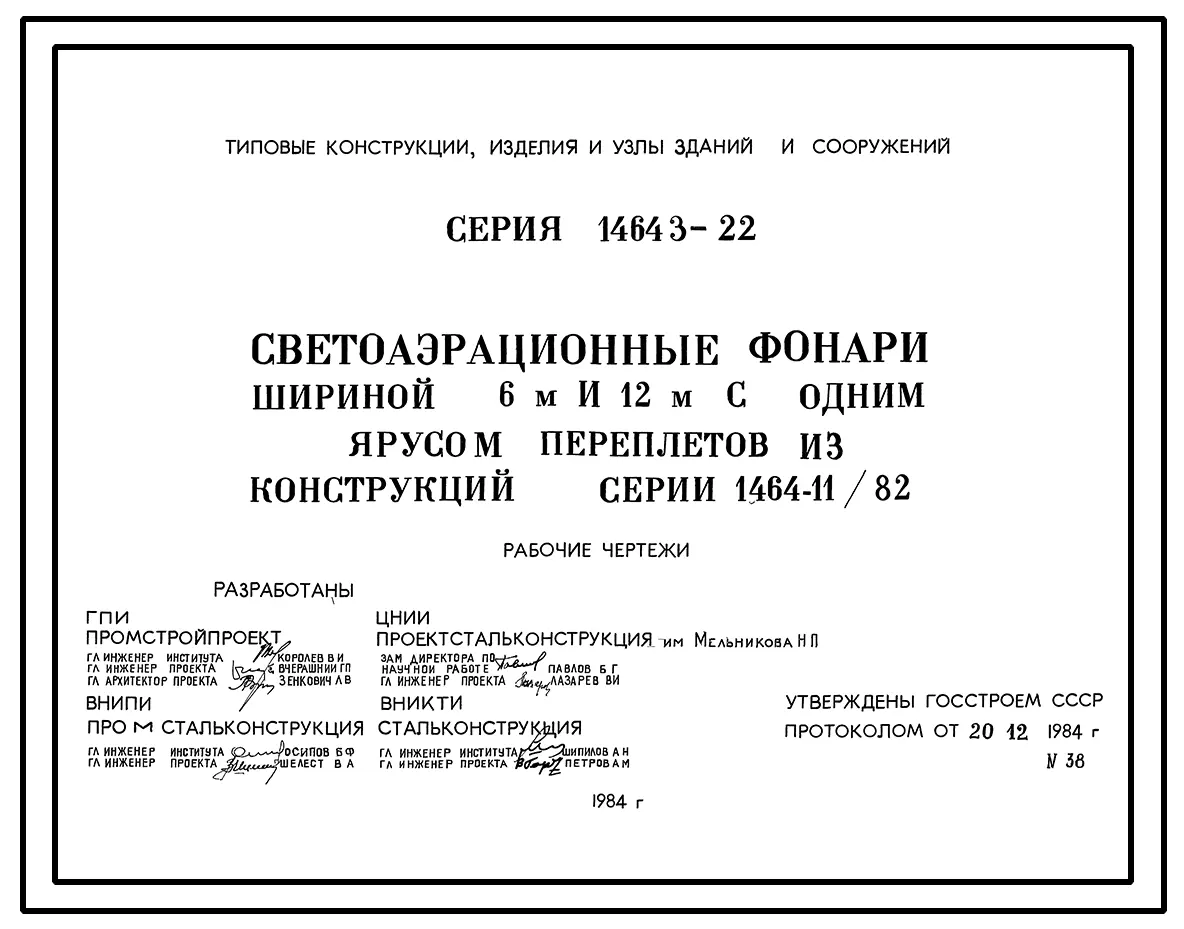

Серия 1.464.3-22 Светоаэрационные фонари шириной 6 и 12 м с одним ярусом переплетов из конструкции серии 1.464-11/82. Рабочие чертежи

Серия 1.464.3-22 Светоаэрационные
фонари шириной 6 и 12 м с одним ярусом переплетов из конструкции серии 1.464-11/82. Рабочие чертежи
Безналичная покупка

Продажа документации в электронном виде юридическим лицам осуществляется на основании выставленного счета с последующей отправкой оригиналов бухгалтерских документов Почтой России.

ДЛЯ РАСЧЕТА СТОИМОСТИ ОТМЕТЬТЕ НЕОБХОДИМЫЕ РАЗДЕЛЫ:

информация о проекте
Состав проекта
Ответы на вопросы

информация о проекте



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Светоаэрационные фонари разработаны 56 типов и отличаются следующими параметрами: шириной 6 м и 12 м, шагом стропильных конструкций 6 м и 12 м, длиной от 30 м до 84 м, переплетами из прокатных профилей или тонкостенных труб.





МАРКИ ФОНАРЕЙ:



ФБ 6х6 - 30пп; ФБ 6х6 - 36пп; ФБ 6х6 - 42пп; ФБ 6х6 - 48пп; ФБ 6х6 - 54пп; ФБ 6х6 - 60пп; ФБ 6х6 - 66пп; ФБ 6х6 - 72пп; ФБ 6х6 - 84пп; ФБ 6х12 - 36пп; ФБ 6х12 - 48пп; ФБ 6х12 - 60пп; ФБ 6х12 - 72пп; ФБ 6х12 - 84пп; ФБ 12х6 - 30пп; ФБ 12х6 - 36пп; ФБ 12х6 - 42пп; ФБ 12х6 - 48пп; ФБ 12х6 - 54пп; ФБ 12х6 - 60пп; ФБ 12х6 - 66пп; ФБ 12х6 - 72пп; ФБ 12х6 - 84пп; ФБ 12х12 - 36пп; ФБ 12х12 - 48пп; ФБ 12х12 - 60пп; ФБ 12х12 - 72пп; ФБ 12х12 - 84пп; ФБ 6х6 - 30пт; ФБ 6х6 - 36пт; ФБ 6х6 - 42пт; ФБ 6х6 - 48пт; ФБ 6х6 - 54пт; ФБ 6х6 - 60пт; ФБ 6х6 - 66пт; ФБ 6х6 - 72пт; ФБ 6х6 - 84пт; ФБ 6х12 - 36пт; ФБ 6х12 - 48пт; ФБ 6х12 - 60пт; ФБ 6х12 - 72пт; ФБ 6х12 - 84пт; ФБ 12х6 - 30пт; ФБ 12х6 - 36пт; ФБ 12х6 - 42пт; ФБ 12х6 - 48пт; ФБ 12х6 - 54пт; ФБ 12х6 - 60пт; ФБ 12х6 - 66пт; ФБ 12х6 - 72пт; ФБ 12х6 - 84пт; ФБ 12х12 - 36пт; ФБ 12х12 - 48пт; ФБ 12х12 - 60пт; ФБ 12х12 - 72пт; ФБ 12х12 - 84пт.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Светоаэрационные фонари применяются для отапливаемых зданий с нормальной влажностью (до 60%); предназначены для установки в коньке стальных ферм (или унифицированных с ними железобетонных ферм) с уклоном верхнего пояса 1,5%.

В покрытии фонарей применены комплексные железобетонные плиты с керамзитобетонным утеплителем.



Скоростной напор ветра – 27–77 кгс/м2 / 0,27–0,77 кПа.



Вес снегового покрова – 50–150 кгс/м2 / 0,50–1,5 кПа.



Расчетная температура наружного воздуха – минус 40оС и выше.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Пример маркировки фонаря:

ФБ 6х12 - Lпт, или - Lпп, где ФБ – фонарь с применением в покрытии комплексных железобетонных плит; 6х12 – ширина фонаря и шаг ферм; L – длина фонаря; ПТ – переплет из тонкостенных труб; ПП – переплет из прокатных профилей.

Объем проектных материалов, приведенных к формату А4, – 228 форматок.
