Серия 1.464.2-25.93 Фонари светоаэрационные одноярусные прямоугольные. Выпуск 0 Материалы для проектирования

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Фонари светоаэрационные одноярусные прямоугольные шириной 6 и 12 м предназначены для применения в производственных зданиях с покрытиями из стального профилированного настила с высотой до 75 мм (марка ФС-1) и высотой 114 мм (марка ФС-2), а также в покрытиях из железобетонных плит (марка ФБ).

Фонари устанавливаются на стропильные фермы, располагаемые с шагом 6 или 12 м и имеют унифицированные узловые соединения.

Серия 1.464.2-25.93 «Фонари светоаэрационные одноярусные прямоугольные» состоит из шести выпусков:

Выпуск 0. Материалы для проектирования.

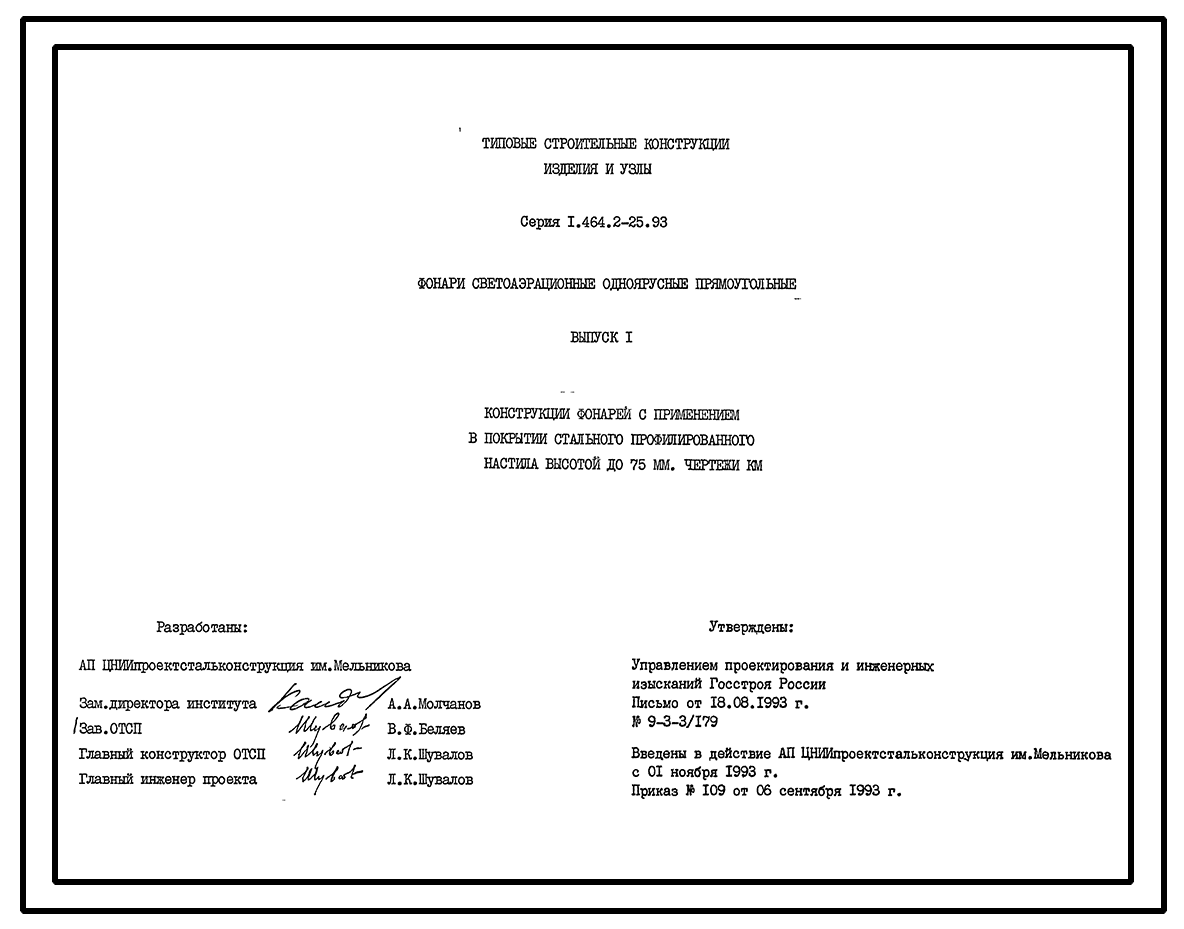

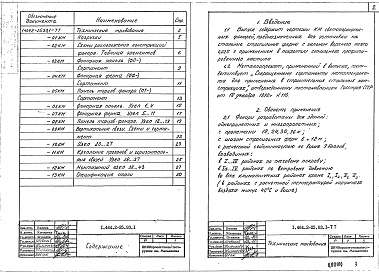

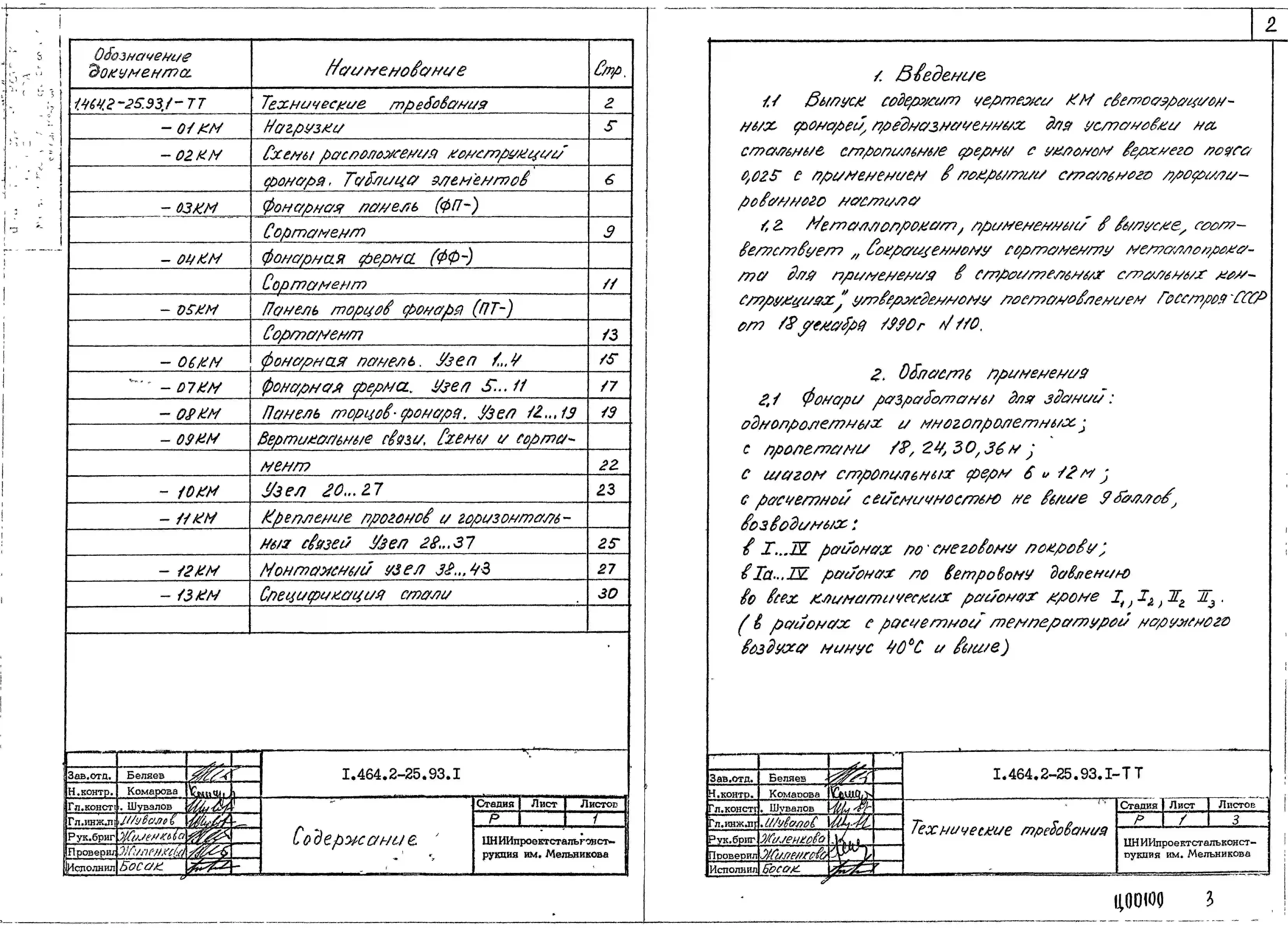

Выпуск 1. Конструкции фонарей с применением в покрытии стального профилированного настила высотой до 75 мм. Чертежи КМ.

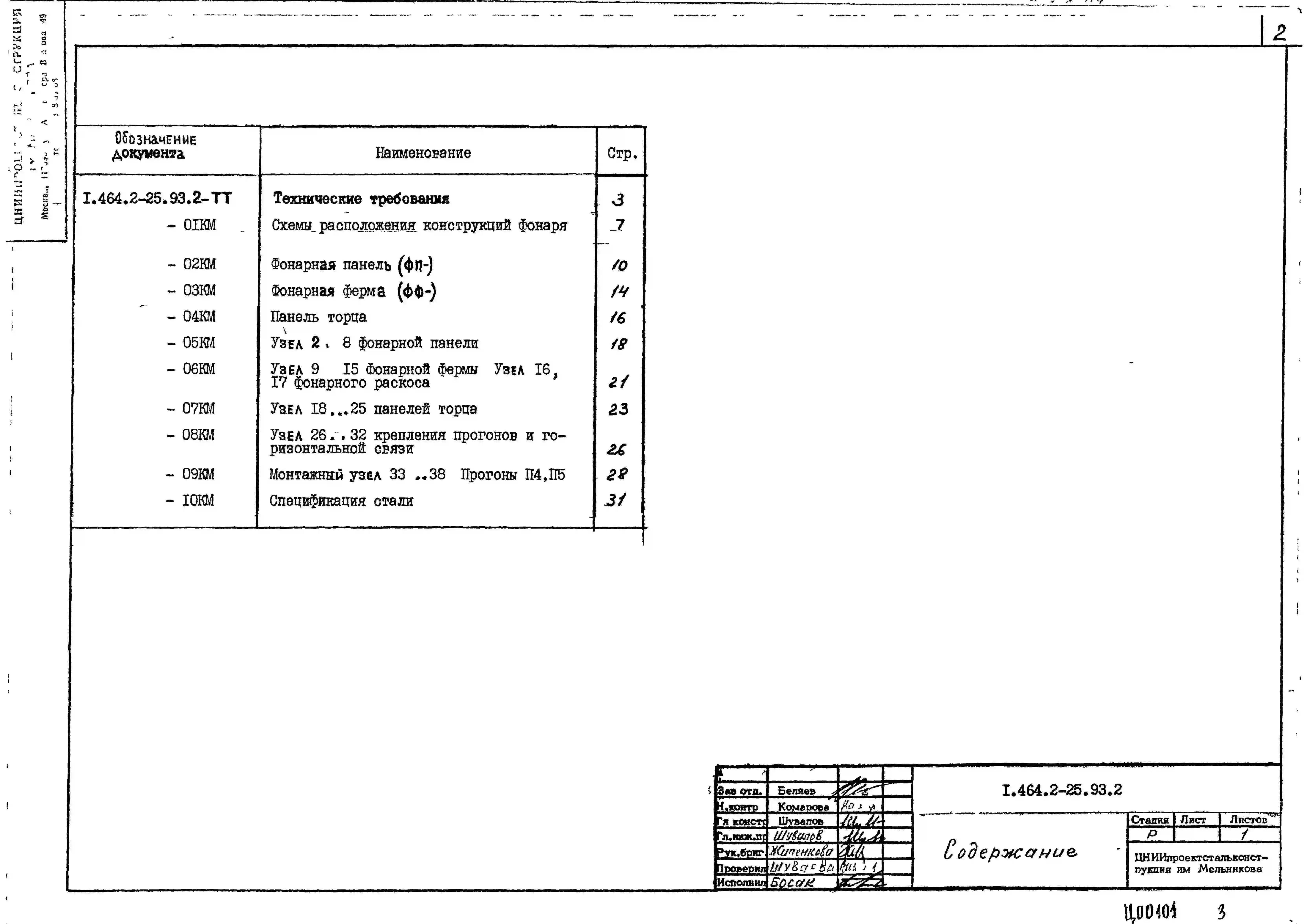

Выпуск 2. Конструкции фонарей с применением в покрытии стального профилированного настила высотой 114 мм. Чертежи КМ.

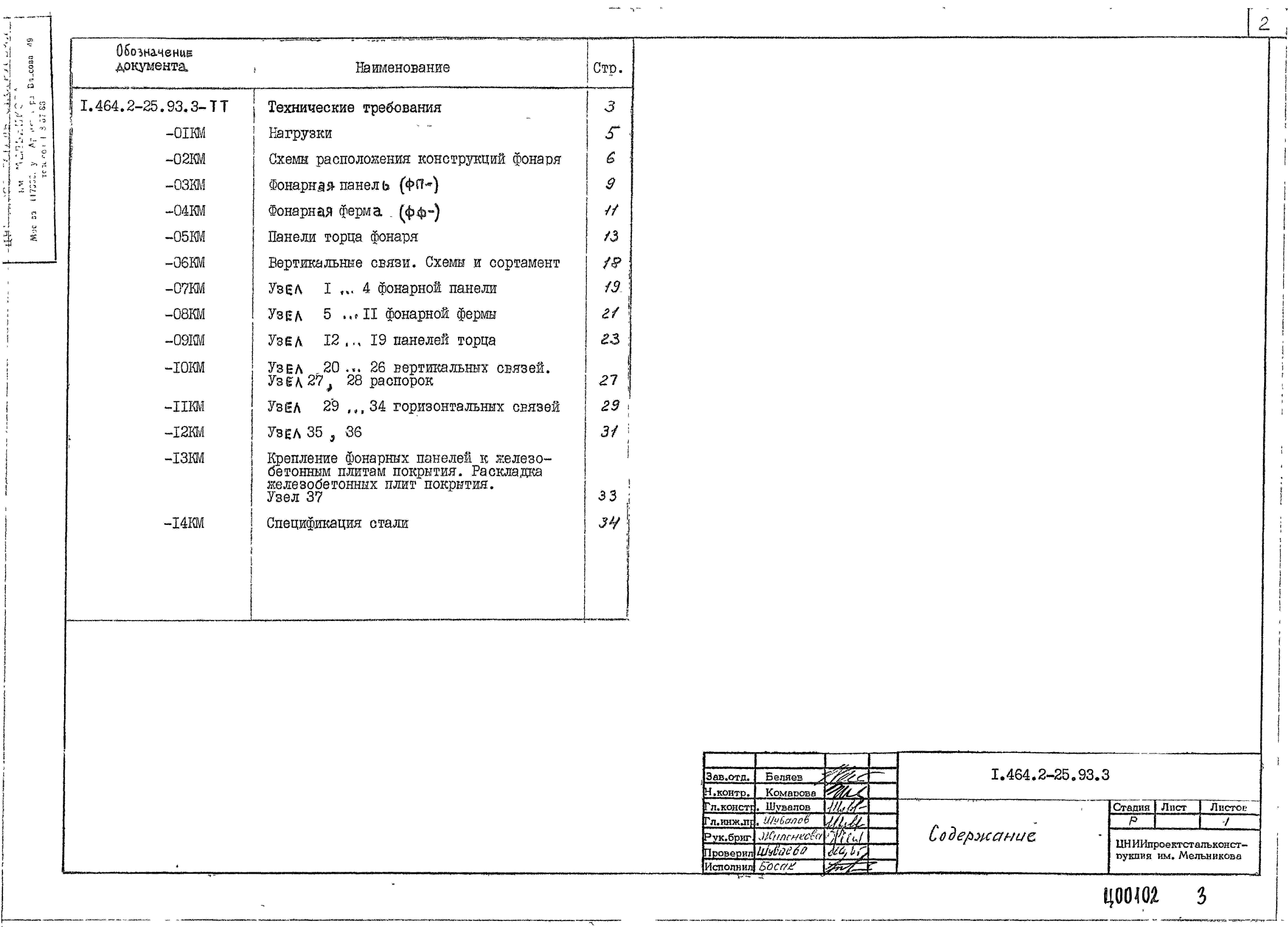

Выпуск 3. Конструкции фонарей с применением в покрытии железобетонных плит. Чертежи КМ.

Выпуск 4. Переплеты и пожарные лестницы стальные. Чертежи КМ.

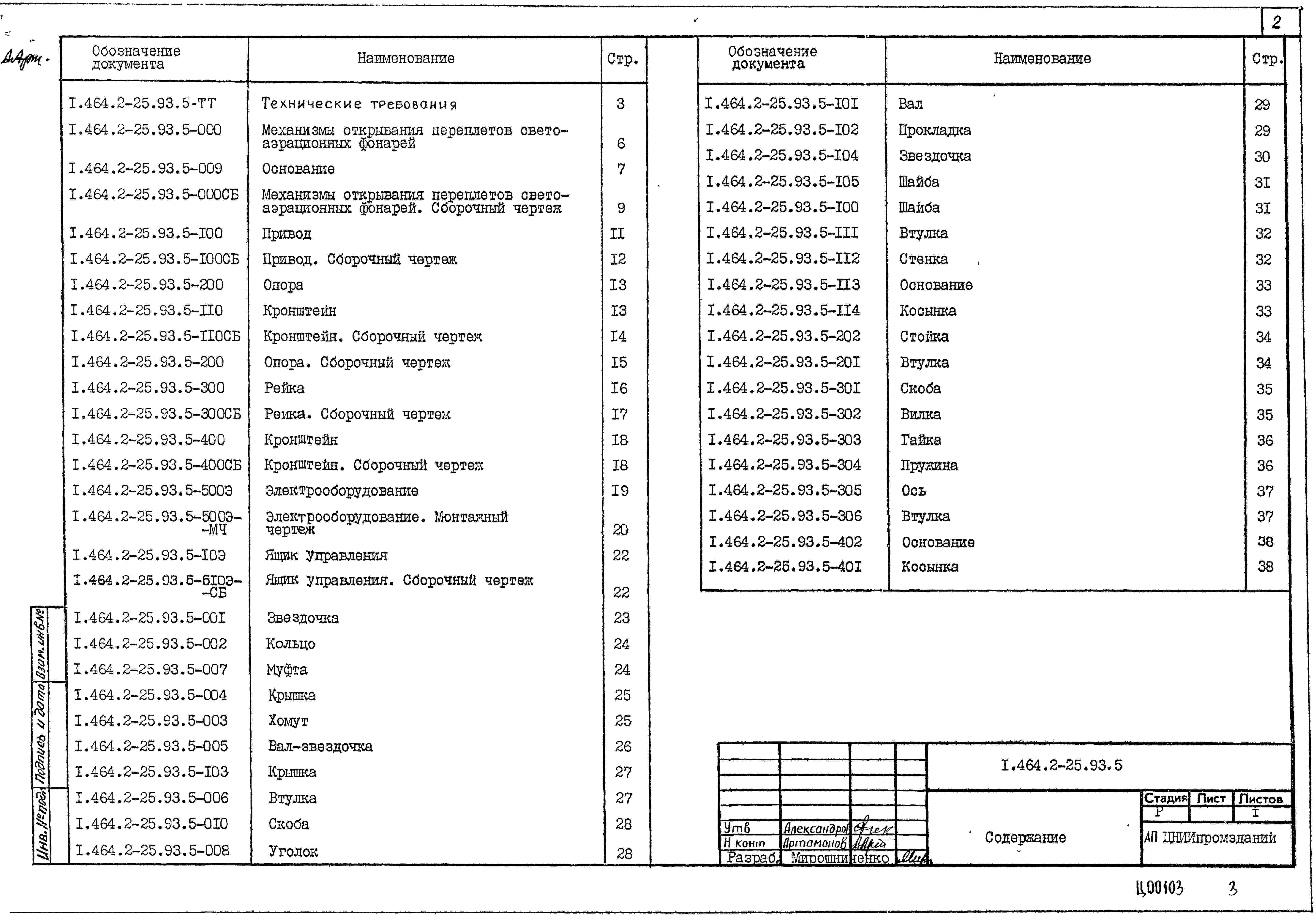

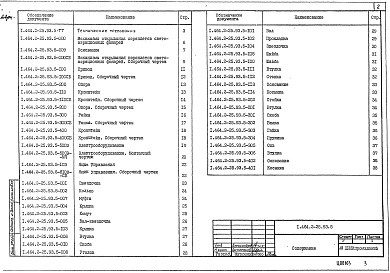

Выпуск 5. Механизмы открывания переплетов. Рабочие чертежи.

Несущие конструкции фонарей состоят из фонарных ферм, фонарных и торцовых панелей и связей. Фонарная ферма состоит из верхнего пояса, стоек и раскосов. Фонарная панель представляет собой замкнутую раму, состоящую из бортовой балки, стоек и верхнего обвязочного швеллера. Торцовая панель представляет собой замкнутую раму, состоящую из бортовой балки, стоек, раскосов и верхнего обвязочного швеллера.

Проемы фонарей, имеющие высоту 1740 мм, заполняются фонарными переплетами, остекленными листовым стеклом толщиной 4 мм.

Работа содержит две взаимозаменяемые конструкции переплетов с размерами 6000х1800 мм, выполняемые из замкнутых стальных профилей (марка ПГ) или из прокатных профилей (марка ПП). Переплеты имеют верхнюю подвеску. Фонари предназначены для установки в зданиях, в помещениях которых выполняются работы, относимые по пожарной опасности к категории «Г» и «Д».

Пожарные лестницы размещаются в торцах фонарей и с помощью кронштейнов закрепляются к верхней обвязке торцовой панели.

Открывание переплетов фонарей производится с помощью механизмов реечного типа, которые крепятся на бортовой балке фонаря.

Очистка внутренней поверхности остекления переплетов, а также обслуживание механизмов открывания производится с кровли здания. В плоскости фонарных панелей устанавливается металлическая защитная сетка № 20-2.00 по ГОСТ 5336-80 на высоту 600 мм от верха бортовой балки.

УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Фонари светоаэрационные одноярусные прямоугольные предназначены для естественного освещения и аэрации помещений однопролетных и многопролетных производственных зданий, возводимых в местностях с расчетной температурой наружного воздуха до минус 40^оС, относящихся к I…IV районам по весу снегового покрова и Iа…IV районам по ветровому давлению.

Конструкции светоаэрационных фонарей разработаны для применения в покрытиях из стального профилированного настила по стальным фермам с уклоном верхнего пояса 0,025; в покрытиях из железобетонных плит по стальными стропильным фермам с уклоном верхнего пояса 0,025; железобетонным фермам с уклоном верхнего пояса 1:12; железобетонным сегментным фермам с радиусами кривизны верхнего пояса R = 15500 мм и R = 25170 мм, а также малоуклонным железобетонным фермам с уклоном 1:20 и 1:30.

Светоаэрационные фонари предусмотрены для применения в производственных зданиях с избытками тепла от 25 до 50 Вт/м³.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

В данной серии принята следующая маркировка фонарей:

«ФС-1» – фонари с применением в покрытии стального профилированного настила высотой до 75 мм;

«ФС-2» – фонари с применением в покрытии стального профилированного настила высотой 114 мм;

«ФБ» – фонари с применением в покрытии железобетонных плит.

Фонари «ФС» и «ФБ» включают следующие марки:

ФС-1.6х6-L; ФС-1.6х12-L; ФС-1.12х6-L; ФС-1.12х12-L;

ФС-2.6х6-L; ФС-2.6х12-L; ФС-2.12х6-L; ФС-2.12х12-L;

ФБ 6х6-L; ФБ 6х12-L; ФБ 12х6-L; ФБ 12х12-L,

где 6х6; 6х12; 12х6; 12х12 – обозначают ширину фонаря и шаг ферм в м, а L – длину фонаря, кратную шагу ферм.

Выпуски 0 и 4 следует рассматривать одновременно с выпуском 1 – «Конструкции фонарей с применением в покрытии стального профилированного настила высотой до 75 мм. Чертежи КМ», выпуском 2 – «Конструкции фонарей с применением в покрытии стального профилированного настила высотой 114 мм. Чертежи КМ», выпуском 3 – «Конструкции фонарей с применением в покрытии железобетонных плит. Чертежи КМ» (разработаны ЦНИИПроектстальконструкция), выпуском 5 – «Механизмы открывания переплетов. Рабочие чертежи».

Серия 1.464.2-25.93 вып. 0 и 4 разработана взамен серии 1.464-11/82 вып. 0 и 3.

Выпуск 0. Материалы для проектирования.

Выпуск 4. Стальные переплеты и пожарные лестницы. Чертежи КМ.

Объем проектных материалов, приведенных к формату А4, – 97 форматок.
