Серия 1.464-13/82 Светоаэрационные фонари с двумя ярусами переплетов. Выпуск 0 Материалы для проектирования. Рабочие чертежи узлов

Серия 1.464-13/82 Светоаэрационные
фонари с двумя ярусами переплетов. Выпуск 0 Материалы для проектирования. Рабочие чертежи узлов
Безналичная покупка

Продажа документации в электронном виде юридическим лицам осуществляется на основании выставленного счета с последующей отправкой оригиналов бухгалтерских документов Почтой России.

ДЛЯ РАСЧЕТА СТОИМОСТИ ОТМЕТЬТЕ НЕОБХОДИМЫЕ РАЗДЕЛЫ:

информация о проекте
Состав проекта
Ответы на вопросы

информация о проекте



Несущие конструкции фонарей запроектированы из холодногнутых швеллеров, уголков и специально гнутых профилей. Заводские соединения конструкций – сварные, а монтажные на болтах грубой точности.





Марки изделий:



Панели фонарей: 2ФП-1с; 2ФП-2с; 2ФП-3с; ФП-1ж; 2ФП-2ж; 2ФП-3ж; 2ФП-4ж.

Панели торцов фонарей: 2ПТ-1с; 2ПТ-1ж; 2ПТ-2ж.

Фермы фонарей: 2ФФ-1с; 2ФФ-1ж; 2ФФ-2ж.

Вертикальные связи: 2ВС-1с; 2ВС-2с; 2ВС-1ж; 2ВС-2ж; 2ВС-3ж.

Горизонтальные связи: а; а1; б; б1; б2.

Переплеты фонарей: ПТ.6х1,2; ПТ.6х1,2Р; ПП.6х1,2; ПП.6х1,2Р.

Лестница пожарная.





ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Светоаэрационные прямоугольные фонари с двумя ярусами переплетов шириной 12 м, предназначенные для применения в зданиях с покрытиями из стального профилированного настила (фонари марки ФС) и с покрытиями из железобетонных плит (фонари марки ФБ), устанавливаются на стропильные фермы с шагом 6 или 12 м. Архитектурные узлы карнизов и бортов фонарей унифицированы.



Несущие конструкции фонарей состоят из фонарных ферм, фонарных панелей, панелей торца и связей. Фонарная ферма состоит из верхнего пояса, стоек и раскосов. Фонарная панель представляет собой замкнутую раму, состоящую из бортовой балки, стоек и верхнего обвязочного швеллера. Панель торца состоит из стоек, раскосов, верхней обвязки, среднего ригеля для поддержания переплетов и бортовой балки.



Проемы фонарей заполняются фонарными переплетами. В работе представлены две взаимозаменяемые конструкции переплетов с размерами 6000х1200 мм, выполненные из спаренных тонкостенных труб (марка ПТ) и из прокатных профилей (марка ПП). Переплеты верхнеподвесные с подвесками, расположенными с внутренней стороны фонарной панели, позволяющими регулировать положение переплета в трех взаимно перпендикулярных плоскостях. На углах фонарей устанавливаются вставки из оцинкованной стали.



Пожарные лестницы размещаются в торцах фонарей и с помощью кронштейнов закрепляются к верхней обвязке панели торца.



Открывание фонарных переплетов предусмотрено с помощью механизмов открывания по серии 1.464-12, которые монтируются на бортовой балке фонаря.

Очистка внутренней поверхности остекления фонарных переплетов, а также обслуживание механизмов открывания производится с кровли здания. В плоскости фонарных и торцовых панелей устанавливается металлическая защитная сетка № 20-2.00 по ГОСТ 12184-66 на высоту 600 мм от верха бортовой балки.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Светоаэрационные фонари предназначены для естественного освещения и аэрации помещений однопролетных и многопролетных производственных зданий с шагом несущих конструкций 6 и 12 м, возводимых в местностях с расчетной температурой наружного воздуха минус 40оС и выше, относящихся к IIV районам по весу снегового покрова и IIV районам по скоростному напору ветра.



Несущие конструкции фонарей с применением в покрытии железобетонных плит предназначены для зданий с расчетной сейсмичностью не выше 8 баллов, а несущие конструкции фонарей с применением в покрытии стального профилированного настила для зданий с расчетной сейсмичностью не выше 9 баллов.

Несущие конструкции фонарей рассчитаны для зданий, имеющих отметку верха фонаря над уровнем земли не более 30 м.

Фонари предусмотрены для применения в зданиях с пролетами несущих конструкций 24, 30 и 36 м.



Конструкции светоаэрационных фонарей разработаны для применения в покрытиях из стального профилированного настила по стальным фермам с уклоном верхнего пояса 0,015 и в покрытиях их железобетонных плит по стальным стропильным фермам с уклоном верхнего пояса 0,015; железобетонным фермам с уклоном верхнего пояса 1:12; железобетонным фермам с радиусом кривизны верхнего пояса R = 25170 мм, а также малоуклонным железобетонным фермам с уклоном 1:20.

Светоаэрационные фонари предусмотрены для применения в производственных зданиях с избытками тепла от 252 до 420 кДж/м2ч (от 60 до 100 ккал/м2ч).





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Расшифровка марок изделий:

2ФС.12х6-L; 2ФС.12х12-L; 2ФБ.12х6-L; 2ФБ.12х12-L.



2 – двухъярусный;

ФС – фонарь с применением в покрытии стального профилированного настила;

ФБ – фонарь с применением в покрытии железобетонных плит;

12х6 – ширина фонаря и шаг ферм в м;

L – длина фонаря в м, кратная шагу ферм.

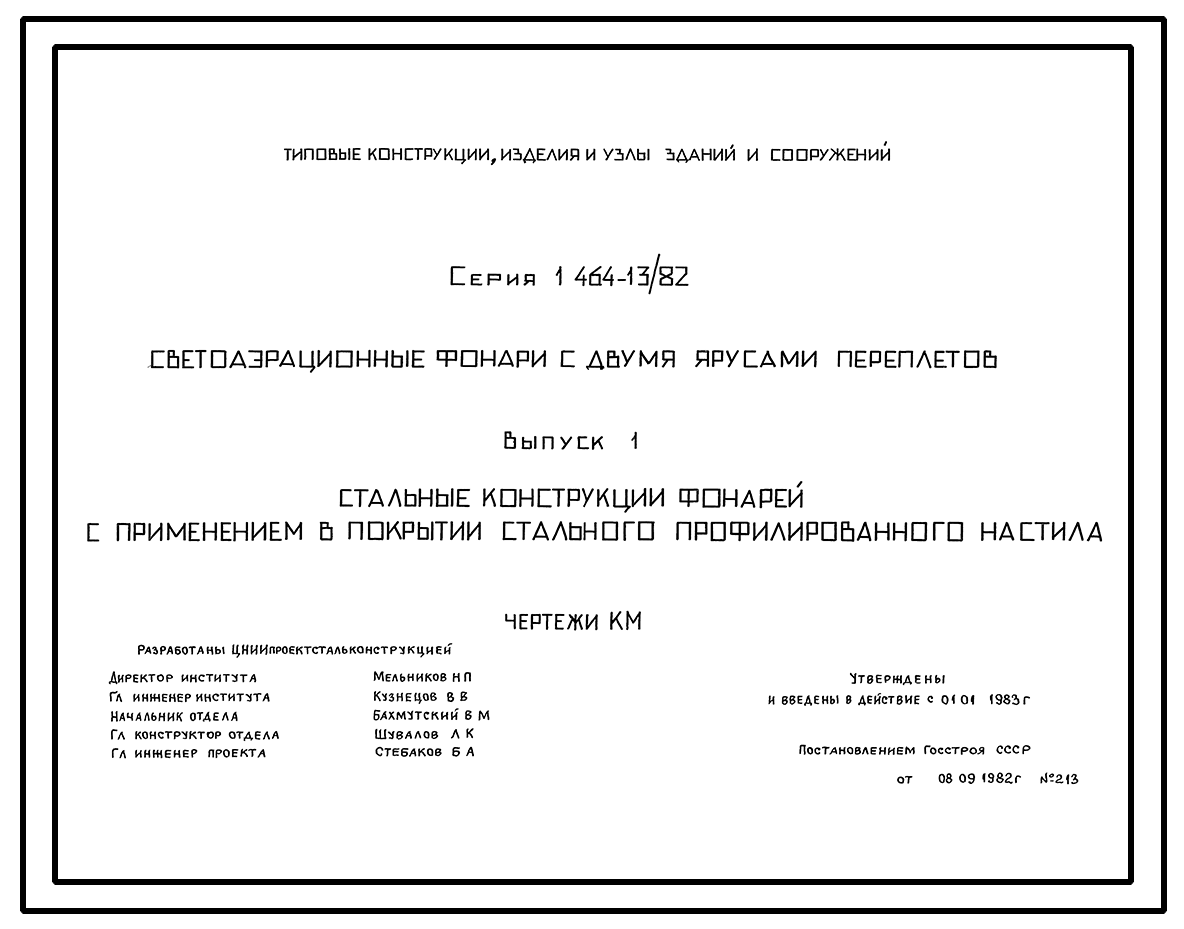

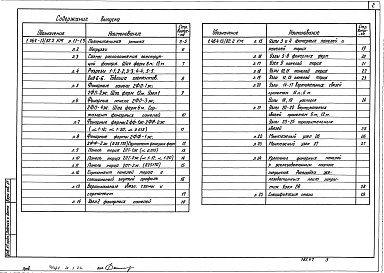

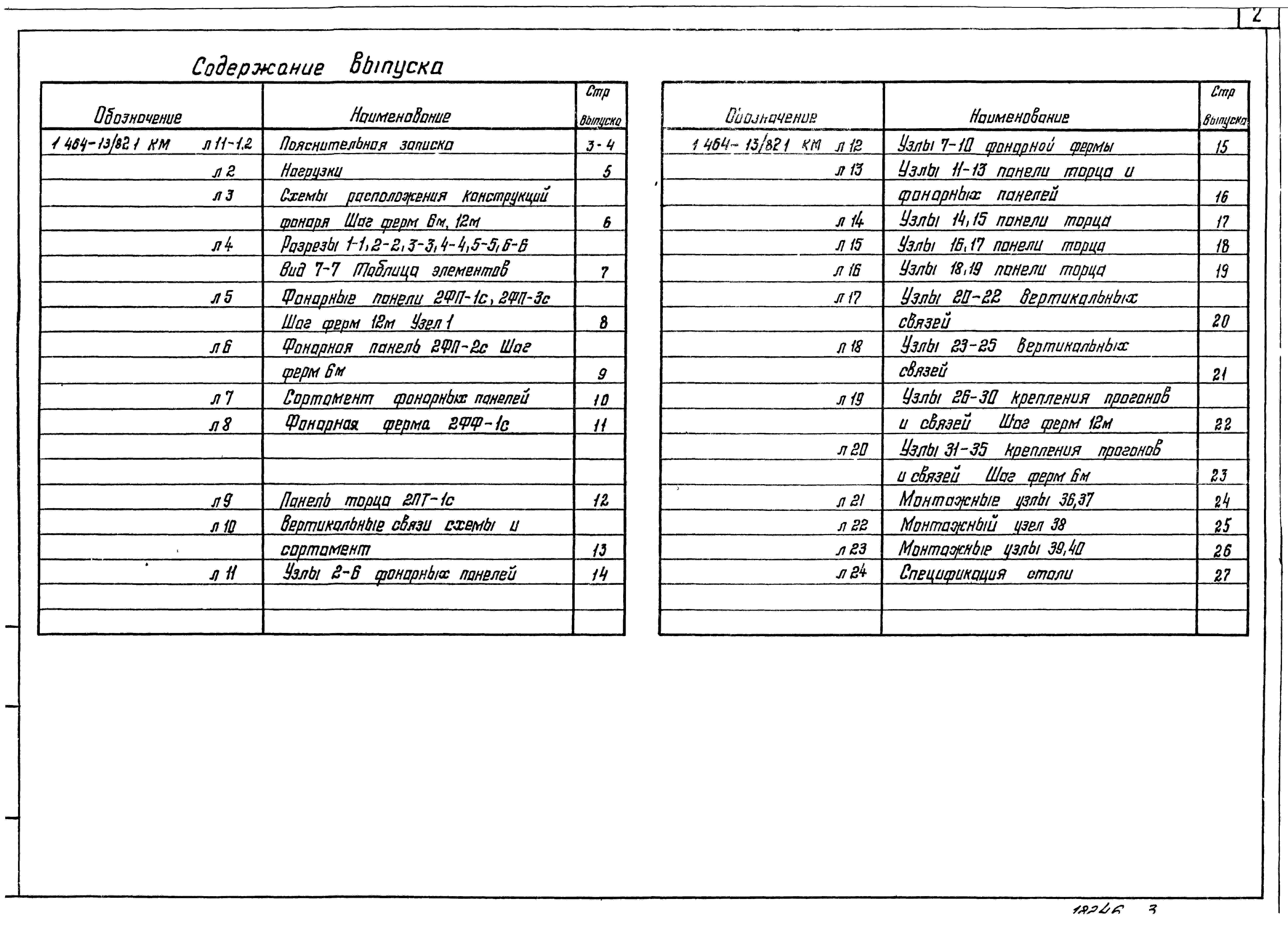

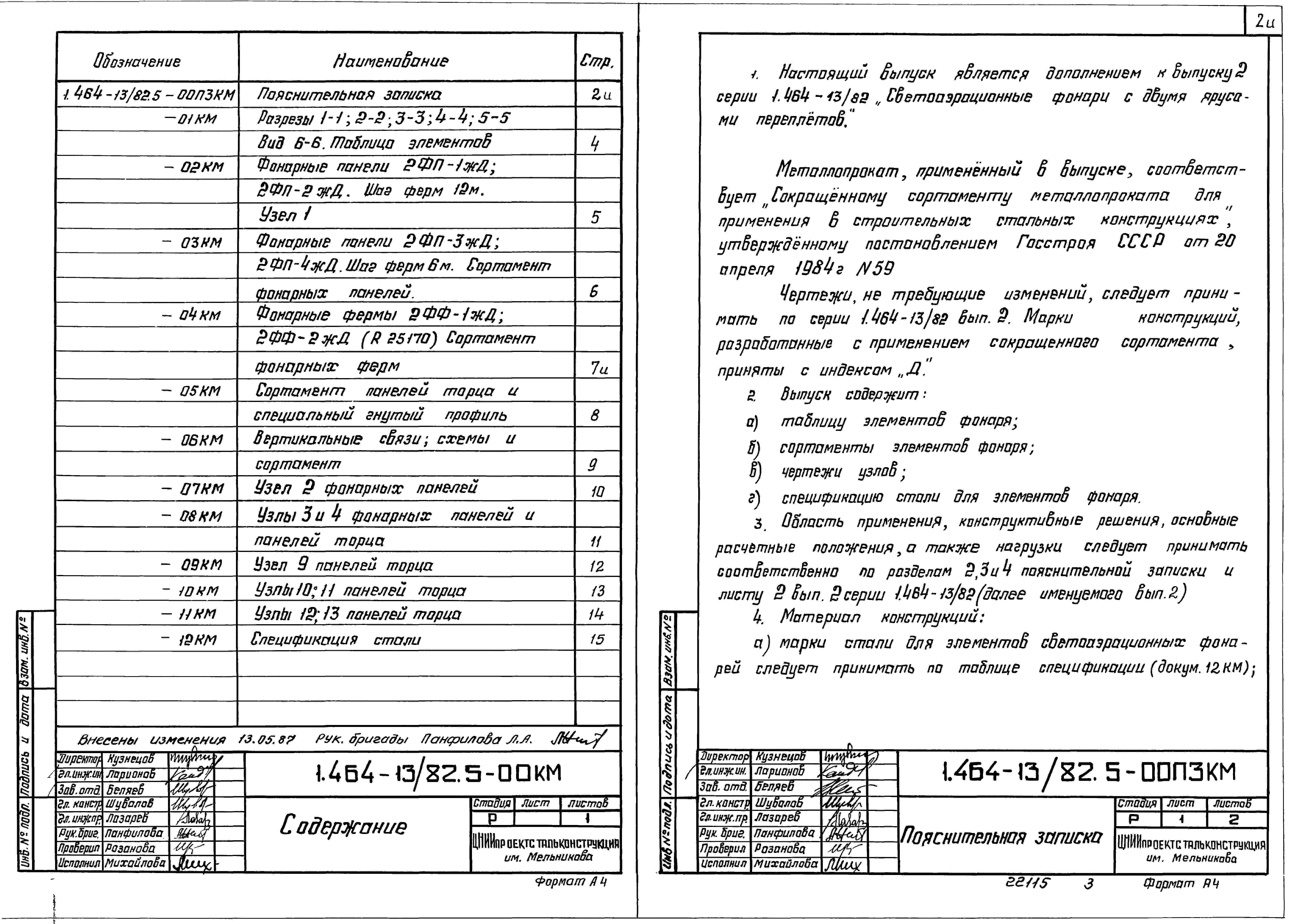

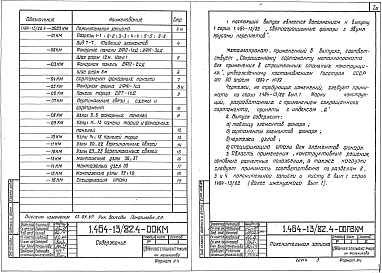

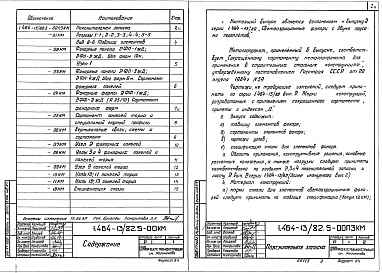

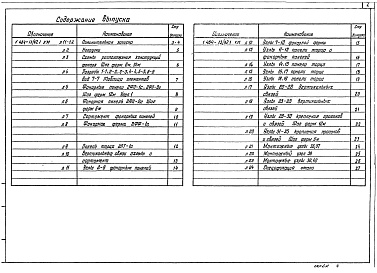

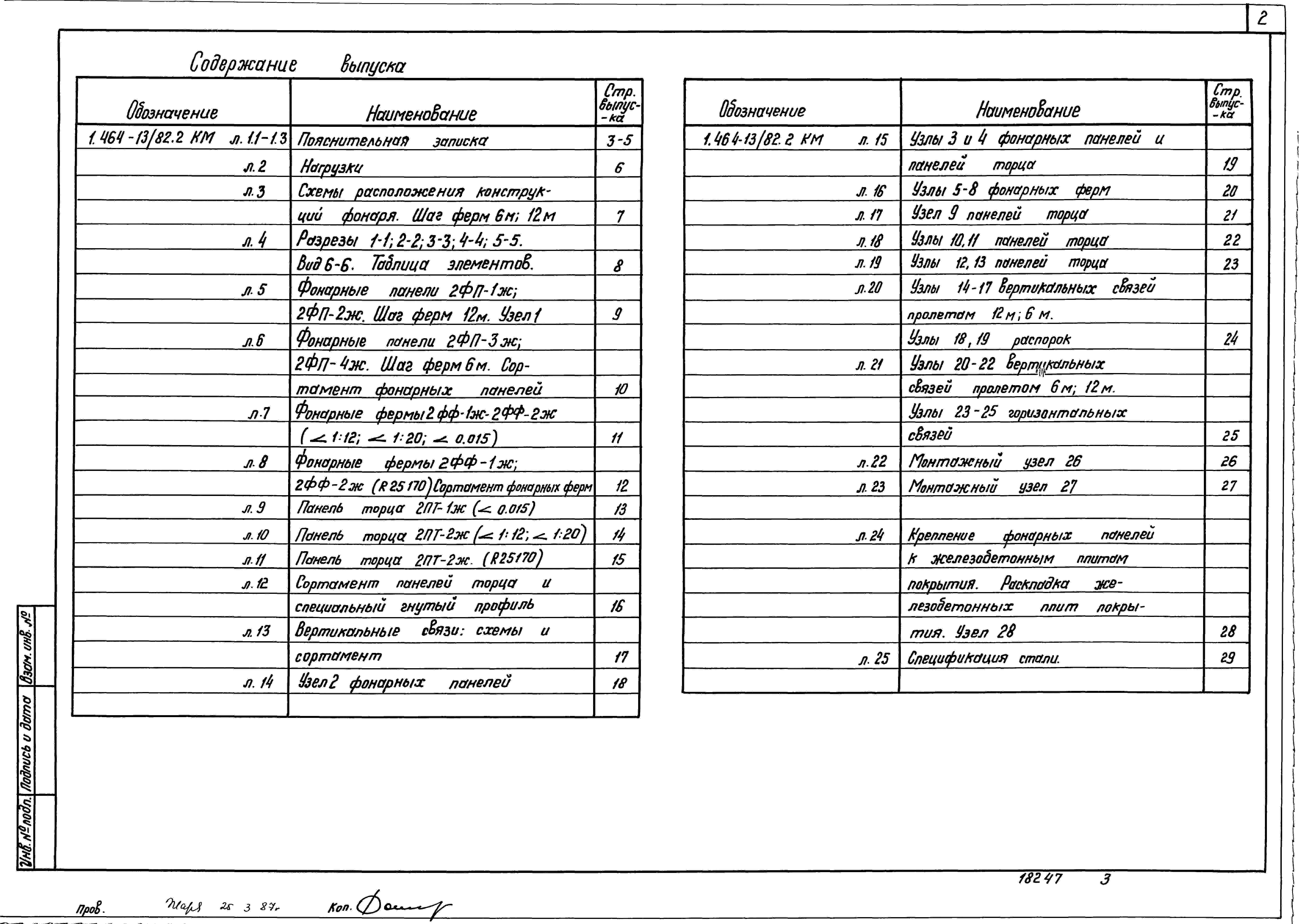

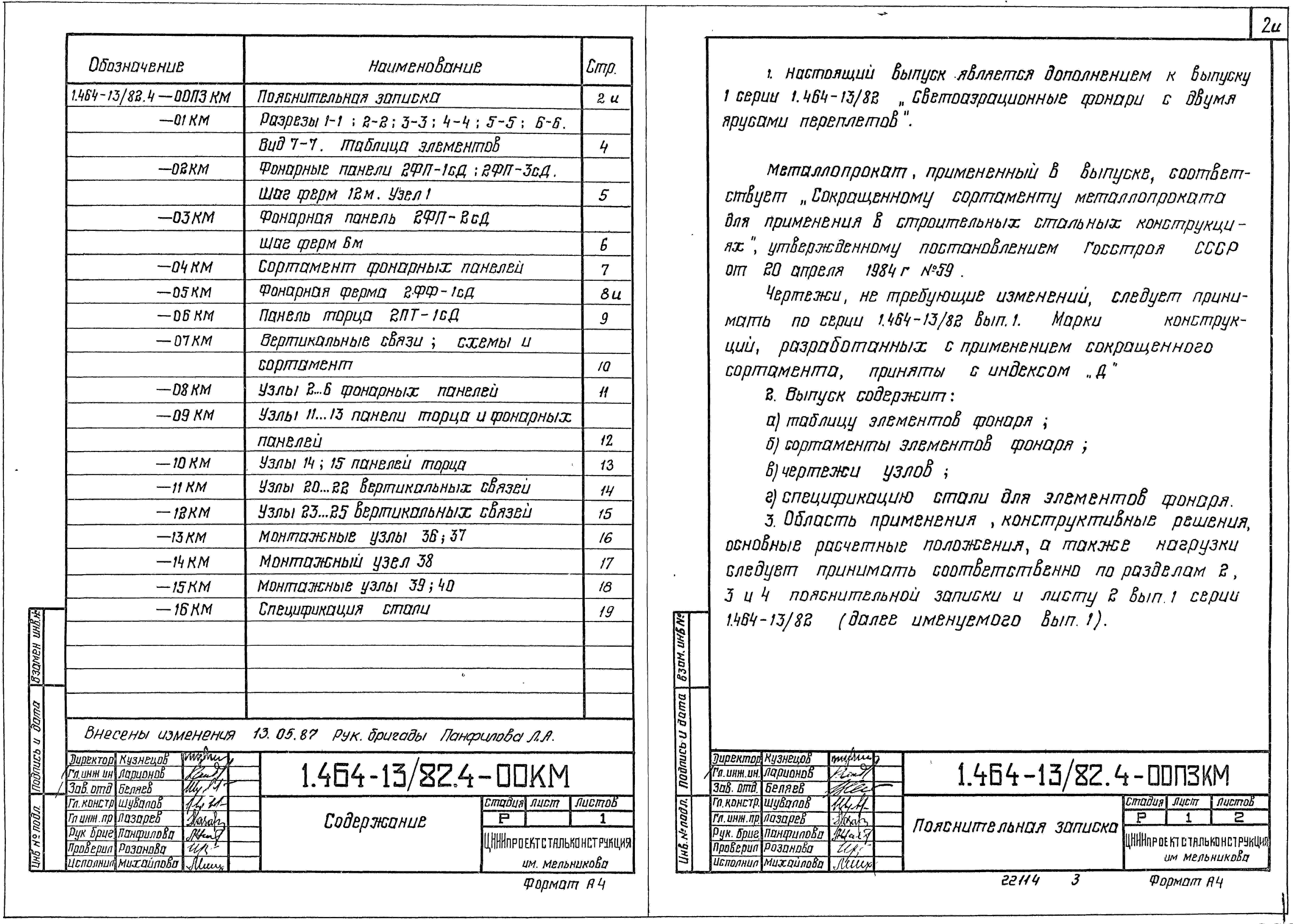

Настоящий выпуск рассматривать одновременно с выпуском 1 – Стальные конструкции фонарей с применением в покрытии стального профилированного настила. Чертежи КМ, выпуском 2 – Стальные конструкции фонарей с применением в покрытии железобетонных плит. Чертежи КМ (разработаны институтом ЦНИИПроектстальконструкция).

Выпуски 0 и 3 настоящей серии разработаны взамен выпусков 0 и 3 серии 1.464-13.

Выпуск 0. Материалы для проектирования. Рабочие чертежи узлов.

Выпуск 3. Стальные переплеты и пожарные лестницы. Рабочие чертежи.



Объем проектных материалов, приведенных к формату А4, – 81 форматка.
