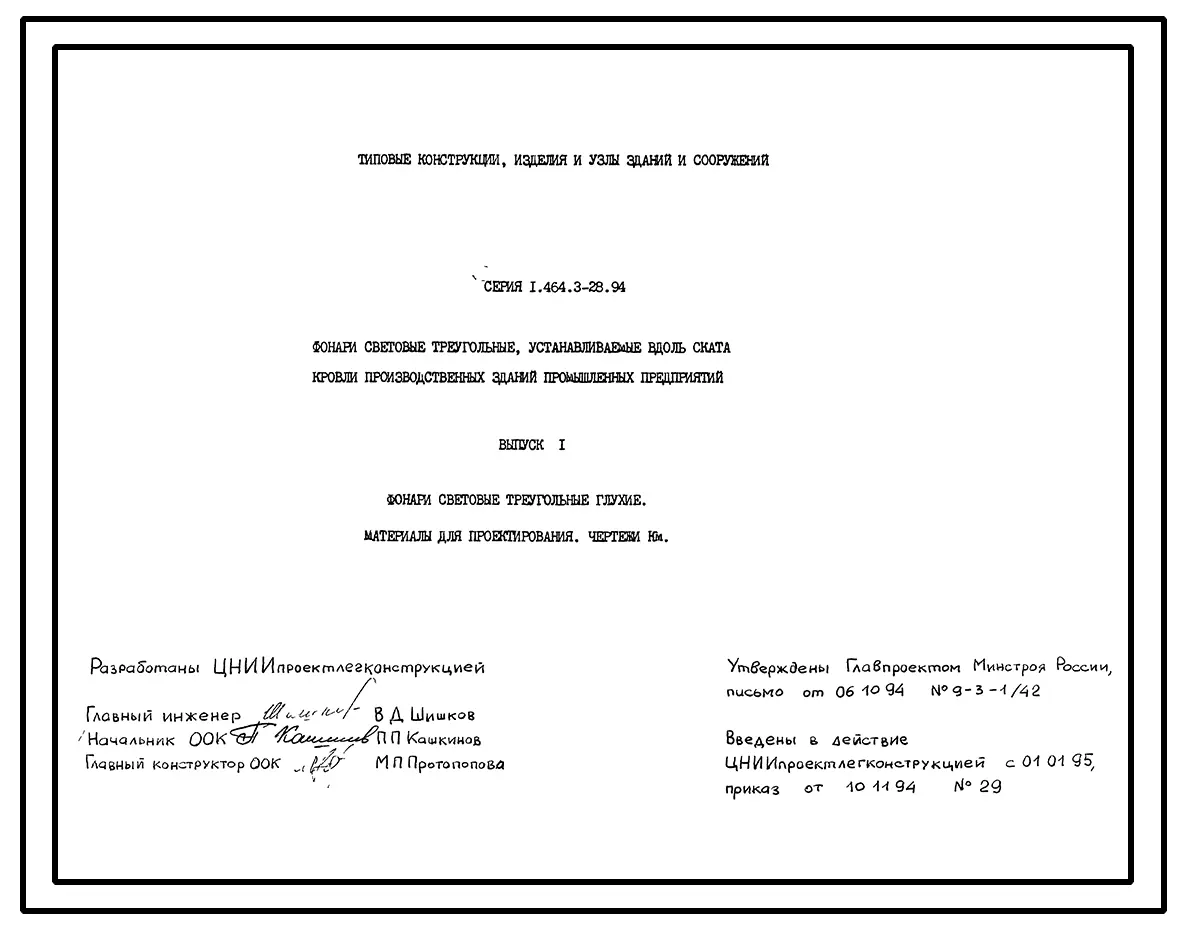

Серия 1.464.3-28.94 Фонари световые треугольные, устанавливаемые вдоль ската кровли производственных зданий промышленных предприятий. Выпуск 1 Фонари световые треугольные глухие. Материалы для проектирования. Чертежи КМ

Серия 1.464.3-28.94 Фонари
световые треугольные, устанавливаемые вдоль ската кровли производственных зданий промышленных предприятий. Выпуск 1 Фонари световые треугольные глухие. Материалы для проектирования. Чертежи КМ
Безналичная покупка

Продажа документации в электронном виде юридическим лицам осуществляется на основании выставленного счета с последующей отправкой оригиналов бухгалтерских документов Почтой России.

ДЛЯ РАСЧЕТА СТОИМОСТИ ОТМЕТЬТЕ НЕОБХОДИМЫЕ РАЗДЕЛЫ:

информация о проекте
Состав проекта
Ответы на вопросы

информация о проекте



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



В серии представлены зенитные фонари с координационными размерами 1,5х3,0 м и 1,5х6,0 м, предусмотренные для установки на кровлях из стального профилированного листа с уклоном 10% и более. Конструктивными особенностями зенитных фонарей предусмотрена стыковка нескольких конструкций в ленту.



Зенитные фонари поставляются в разобранном виде, и их окончательный монтаж осуществляется на строительной площадке.

Основными конструктивными элементами фонаря являются: каркас, нащельники, светопропускающее заполнение, предохранительная сетка, фартуки, утеплитель.

Каркас фонаря состоит из продольных и торцевых бортов, образующих опорный стакан фонаря, балок фонаря, связей, лотков и коньковой балки, образующих жесткий пространственный каркас.

Бортовые элементы фонаря, балки, связи, лотки спроектированы из холодногнутых профилей и листовой стали.

Светопропускающее заполнение представляет собой двойной стеклопакет в железной раме.

Угол наклона остекления 45о.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Зенитные фонари, устанавливаемые вдоль ската кровли, предназначены для промышленных зданий из легких металлических конструкций с кровлями из стального профилированного листа, имеющими уклон 10% и более.



Степень агрессивности среды – неагрессивная и слабоагрессивная.



Расчетная температура наружного воздуха – минус 40оС.



Нормативное значение ветрового давления – максимальное значение ветрового давления 0,48 кПа (Iа…IV ветровые районы по СНиП 2.01.07-85).



Вес снегового покрова – максимальное значение веса снегового покрова 1,5 кПа (IIV снеговой район по СНиП 2.01.07-85).

Выпуск 1. Фонари световые треугольные глухие. Материалы для проектирования. Чертежи КМ.



Объем проектной документации, приведенной к формату А4, – 62 форматки.

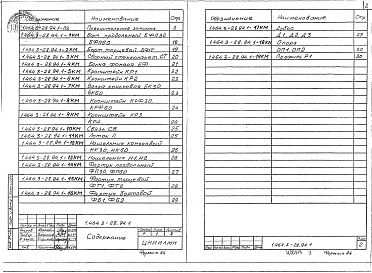

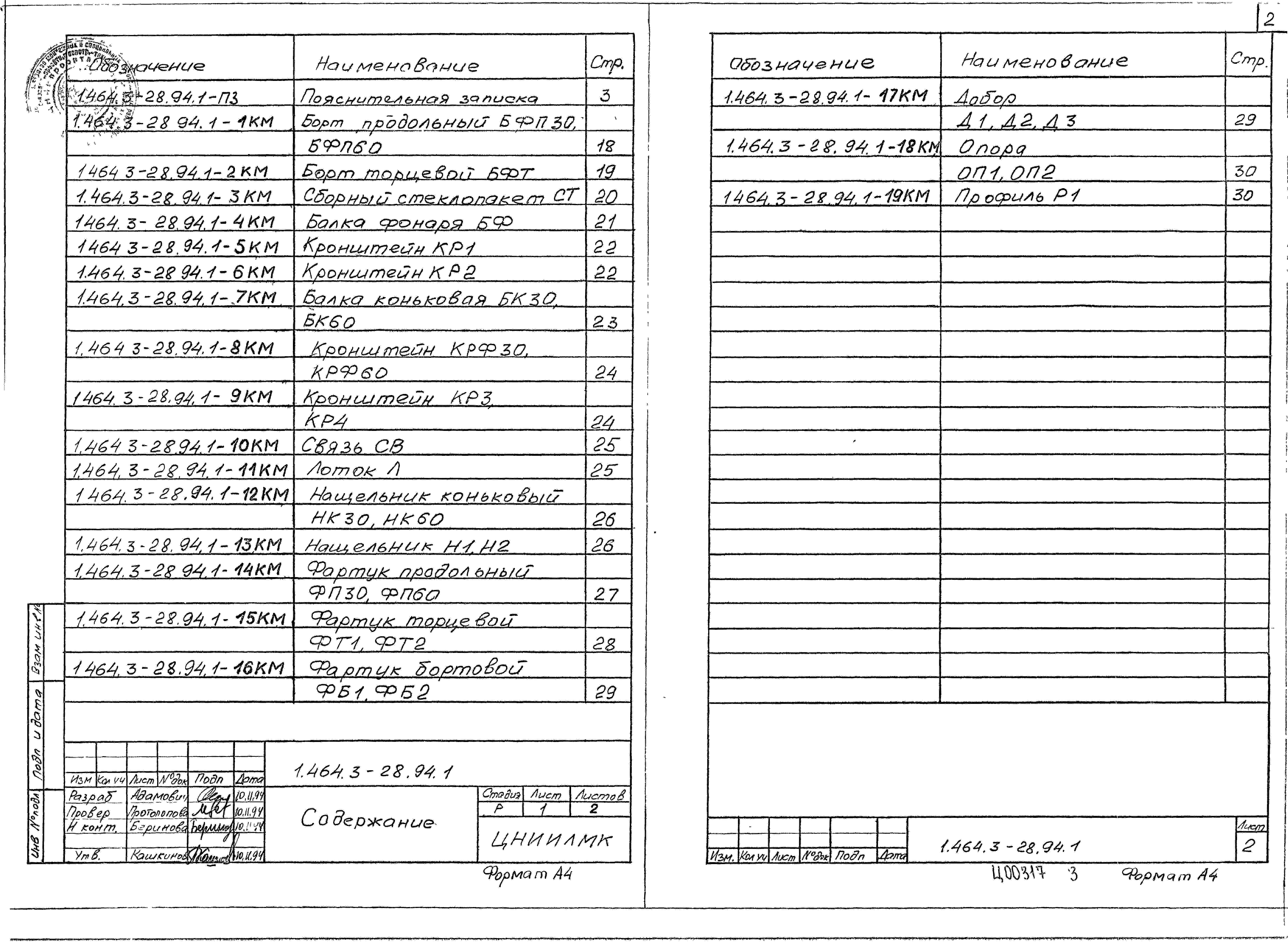

Состав проекта

Ответы на часто задаваемые вопросы

Что такое типовой проект ?

Типовой проект - это разновидность строительного проекта, разработанного для многократного применения. Обычно типовой проект соответствует современной стадии "Рабочий проект". В состав проекта , как правило входят разделы АР, ОВ, ВК,ЭЭ, Сметы и Ведомости потребности в материалах.

Из каких архивов состоит фонд типовых проектов ВЦИС ?

ООО "ВЦИС" с 2000 года осуществлял покупку и оцифровку архивов бывшего Центрального Института типового проектирования и его филиалов. В 2018 году закончен процесс консолидации архивов ЦИТП им. Орджоникидзе, УКРТИППРОЕКТ, СИБТИППРОЕКТ, Уралтиппроект, Минсктиппроект, ЦИТП

Что такое паспорт проекта ?

В нашем архиве более 27 тысяч проектов с документацией и более 120 тысяч паспортов проектов без типовых проектов. Паспорт проекта -это краткое описание типового проекта . Паспорт проекта всегда разрабатывался вместе с проектом и являлся кратким его описанием. Обычно объем паспорта- 1-3 листа, но в каждом конкретном случае размер и содержание паспорта определял разработчик проекта.
Паспорт проекта продается только через ONLINE режим покупки . Формат паспорта проекта- PDF.
Внимание ! Паспорт проекта не является типовым проектом и не заменяет его.
Перед покупкой рекомендуем ознакомиться с Пример паспорта проекта

Как купить проект или часть проекта в России ?

ООО "ВЦИС" осуществляет продажу типовых проектов, частей типовых проектов и паспортов проектов физическим и юридическим лицам.
Для физических лиц доступна покупка ONLINE через платежные шлюзы банков в соответствии с действующим законодательством.
Для юридических лиц доступна безналичная оплата с расчетного счета организации по выставленному счету. Мы работаем без НДС. Отгрузка осуществляется на электронную почту. Бухгалтерские документы отправляются Почтой России

Как купить проект или часть проекта в Казахстане ?

ООО "ВЦИС" осуществляет продажу типовых проектов, частей типовых проектов и паспортов проектов физическим и юридическим лицам в Казахстане.
Для юридических лиц доступна оплата с расчетного счета организации по выставленному счету внутри Казахстана. Валюта оплаты- Тенге. Отгрузка осуществляется на электронную почту.

Как купить проект или часть проекта в из СНГ или любой страны ?

На данный момент ведутся работы по подключению эквайринга в Казахстане. Оплата будет возможна через банковские карты. Отгрузка осуществляется на электронную почту.

Способ отгрузки

Отгрузка проекта (ов) или частей проектов осуществляется в электронном виде на контактную электронную почту заказчика.

Правовой статус типовых проектов

На текущий момент все типовые проекты имеют статус "Справочный материал для проектирования". Основанием для привязки проектов являются условия перечисленные в 49 статье Градостроительного Кодекса РФ

Что такое формат TIF ?

Типовой проект в формате TIF- это скан-копия ,сделанная на профессиональном широкоформатном сканере с разрешением не ниже 200 dpi. Практически 95 % скан-копий в нашем архиве сделаны с хранящихся у нас оригиналов на кальках.

Как сделан DWG файл с чертежами ?

Все чертежи в формате DWG начерчены нашими специалистами "руками" в AutoCad 2016 в пространстве листа. Машинный перевод в DWG мы не применяем.
