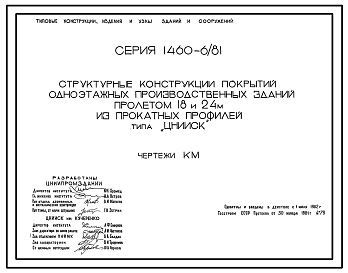

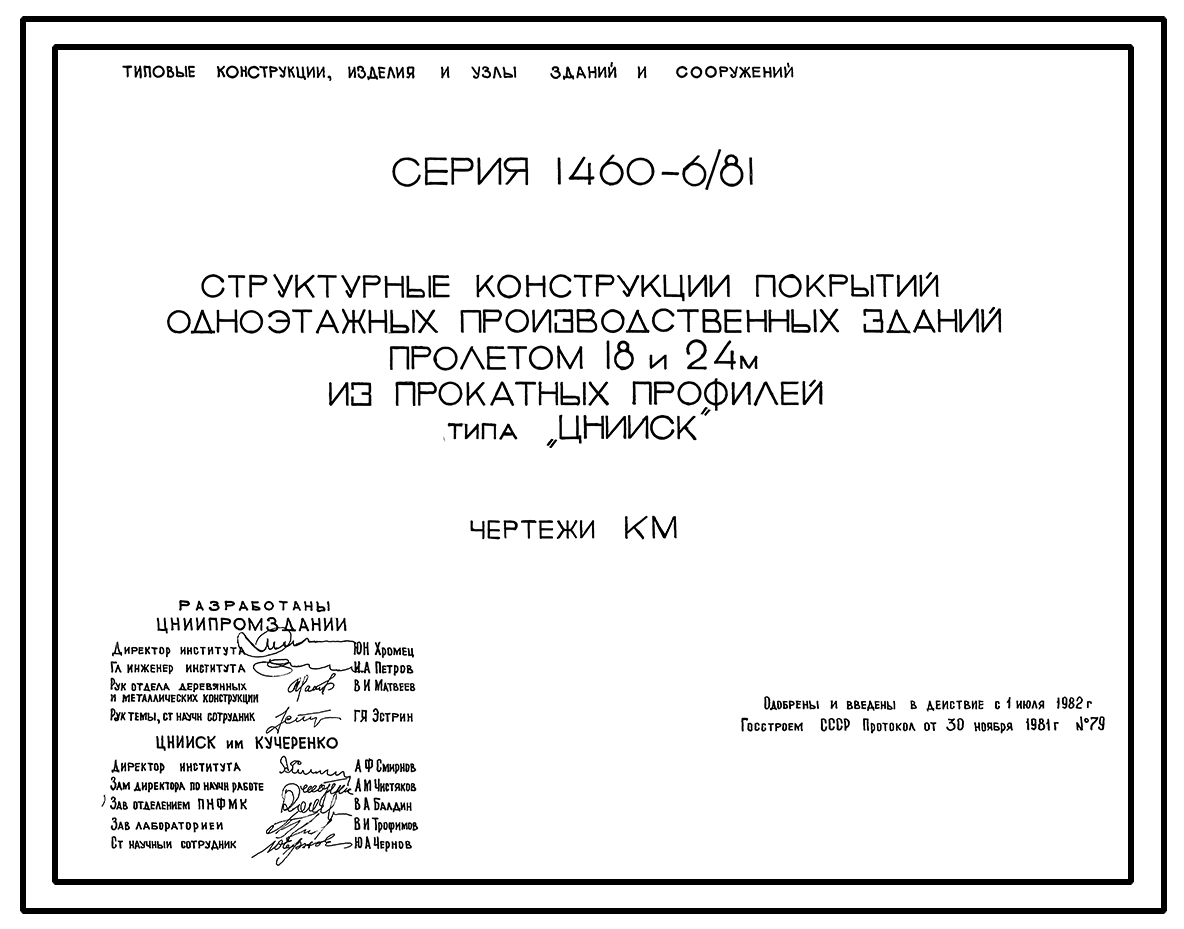

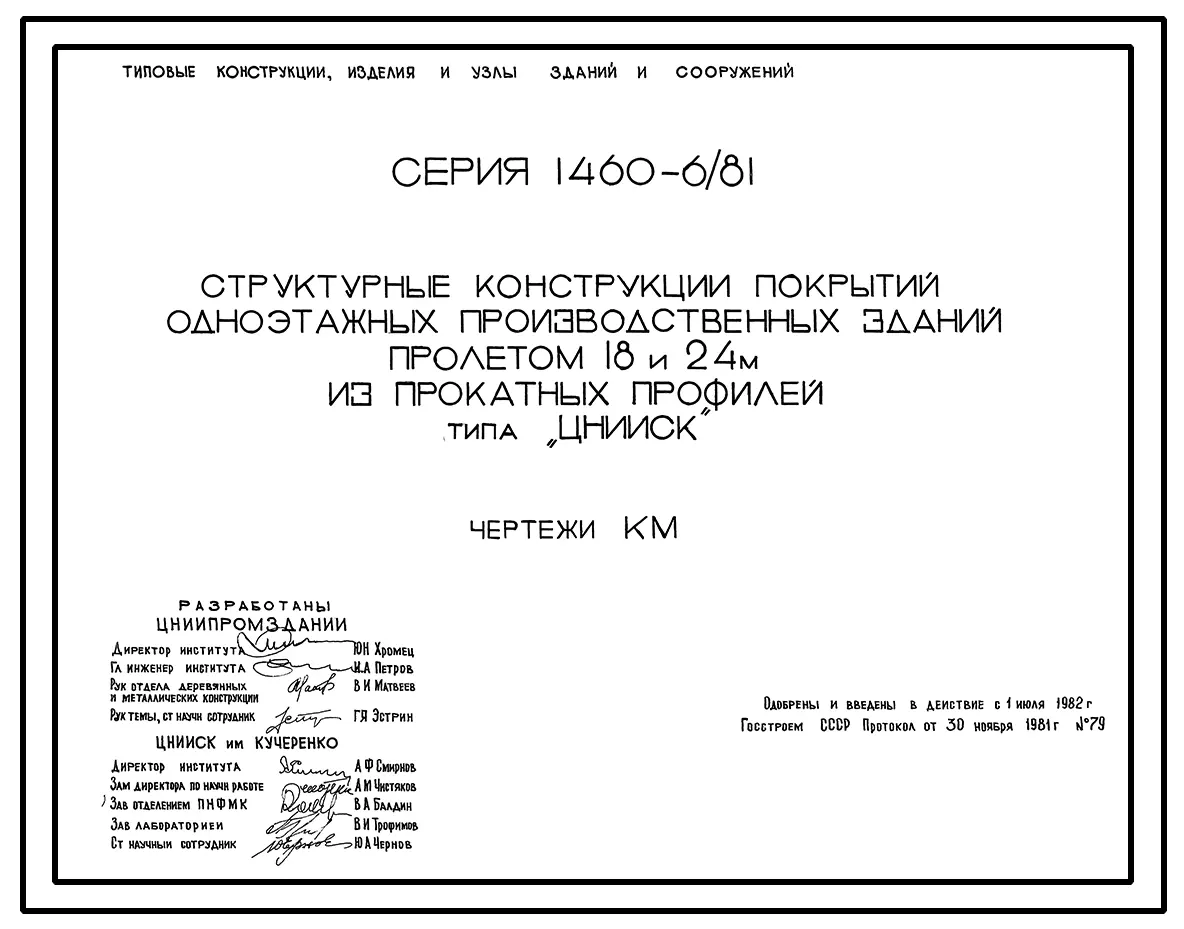

Серия 1.460-6/81 Структурные конструкции покрытий одноэтажных производственных зданий пролетом 18 и 24 м из прокатных профилей типа ЦНИИСК. Чертежи КМ

Общие данные

Номер серии

1.460-6/81

Наименование серии

Структурные конструкции покрытий одноэтажных производственных зданий пролетом 18 и 24 м из прокатных профилей типа ЦНИИСК. Чертежи КМ

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Структурные конструкции покрытий одноэтажных производственных зданий пролетом 18 и 24 м из прокатных профилей типа ЦНИИСК. Чертежи КМ
Новое название альбома:
Имеющиеся картинки:

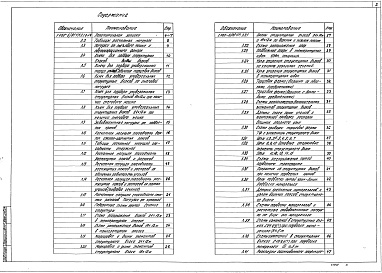

1 картинка альбома:     Alt для картинки:

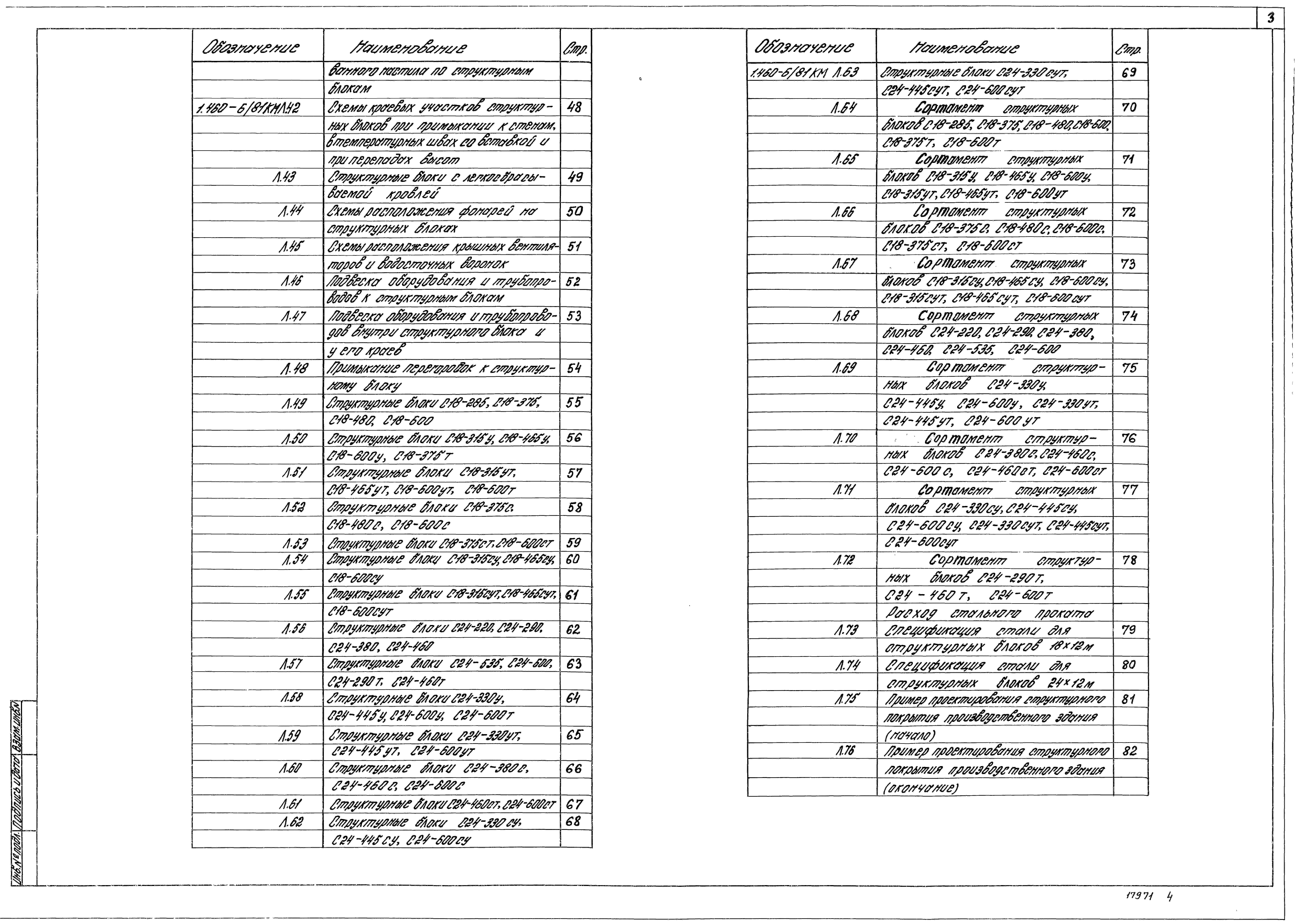

2 картинка альбома:     Alt для картинки:
Описание проекта



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Структурные конструкции для покрытий одноэтажных производственных зданий запроектированы в виде пространственных блоков с размерами в плане 18х12 м и 24х12 м.

Каждый блок представляет собой складчатую конструкцию, состоящую из линейных и плоскостных элементов. Линейными элементами являются продольные пояса и раскосы, плоскостными – торцевые сварные фермы.



Соединения элементов в узлах выполняются на болтах, торцевые фермы могут быть сварными. Материал структурной конструкции – горячекатаный прокатный металл (низколегированная и углеродистая сталь с расчетными сопротивлениями 2900 и 2100 кгс/см2 соответственно). Покрытие выполняется с использованием стального профилированного настила и эффективного утеплителя.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Структурные конструкции предусмотрены для следующих габаритных схем:



Шифры габаритных схем:



ЛБ-18-4,8; ЛБ-18-6,0; ЛБ-18-7,2; ЛБ-18-8,4; ЛБ-18-9,6; ЛБ-18-10,8; ЛБ-18-12,0; ЛБ-24-4,8; ЛБ-24-6,0; ЛБ-24-7,2; ЛБ-24-8,4; ЛБ-24-9,6; ЛБ-24-10,8; ЛБ-24-12,0; ЛБ-24-13,2; ЛБ-24-14,4; ЛПК-18-6,0; ЛПК-18-7,2; ЛПК-18-8,4; ЛПК-18-9,6; ЛПК-18-10,8; ЛПК-18-12,0; ЛПК-24-6,0; ЛПК-24-7,2; ЛПК-24-8,4; ЛПК-24-9,6; ЛПК-24-10,8; ЛПК-24-12,0; ЛПК-24-13,2; ЛПК-24-14,4; ЛМК-24-8,4; ЛМК-24-9,6; ЛМК-24-10,8; ЛМК-24-12,0; ЛМК-24-13,2; ЛМК-24-14,4; ЛМК-24-8,4; ЛМК-24-9,6; ЛМК-24-10,8; ЛМК-24-12,0; ЛМК-24-13,2; ЛМК-24-14,4; ЛМК-24-15,6; ЛМК-24-16,8; ЛМК-24-18,0.



Структурные конструкции предусмотрены для применения в одно- и многопролетных бесфонарных (или с зенитными и светоаэрационными фонарями) зданиях с двускатными покрытиями каждого пролета при пролетах 18 и 24 м и шаге железобетонных или стальных колонн 12 м по крайним и средним рядам, в зданиях бескрановых и с мостовыми кранами легкого и среднего режимов работы грузоподъемностью до 50 т, с подвесными кранами и монорельсами грузоподъемностью до 5 т, с высотой до низа покрытия от 4,8 до 180 м.



Предел огнестойкости незащищенных металлических конструкций 0,25 часа. Структурные конструкции предназначены для применения в IIV районах по скоростному напору ветра, в IV районах по весу снегового покрова.





Марки структурных блоков:



С18-285; С18-375; С18-480; С18-600; С18-375Т; С18-600Т; С18-315У; С18-465У; С18-600У; С18-315УТ; С18-465УТ; С18-600УТ; С18-375С; С18-480С; С18-600С; С18-375СТ; С18-600СТ; С18-315СУ; С18-465СУ; С18-600СУ; С18-315СУТ; С18-465СУТ; С18-600СУТ; С24-220; С24-290; С24-380; С24-460; С24-535; С24-600; С24-290Т; С24-460Т; С24-600Т; С24-330У; С24-445У; С24-600У; С24-330УТ; С24-445УТ; С24-600УТ; С24-380С; С24-460С; С24-600С; С24-460СТ; С24-600СТ; С24-330СУ; С24-445СУ; С24-600СУ; С24-330СУТ; С24-445СУТ; С24-600СУТ.



Скоростной напор ветра – 55 кгс/м2 / 0,54 кПа.



Расчетная температура наружного воздуха – минус 65оС и выше.



Сейсмичность – до 9 баллов включительно.



Вес снегового покрова – 200 кгс/м2 / 1,96 кПа.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Расшифровка индексов в обозначениях структурных блоков:

Т – торцевой блок, У – универсальный блок, С – северное исполнение.



Пример обозначения: С18-315СУТ.

С – структура;

18 – пролет в метрах;

315 – вертикальная нагрузка в кгс/м2;

СУТ – северное исполнение, универсальный торцевой блок.



С вводом в действие серии 1.460-6.81 исключается из числа действующих серия 1.460-6.
