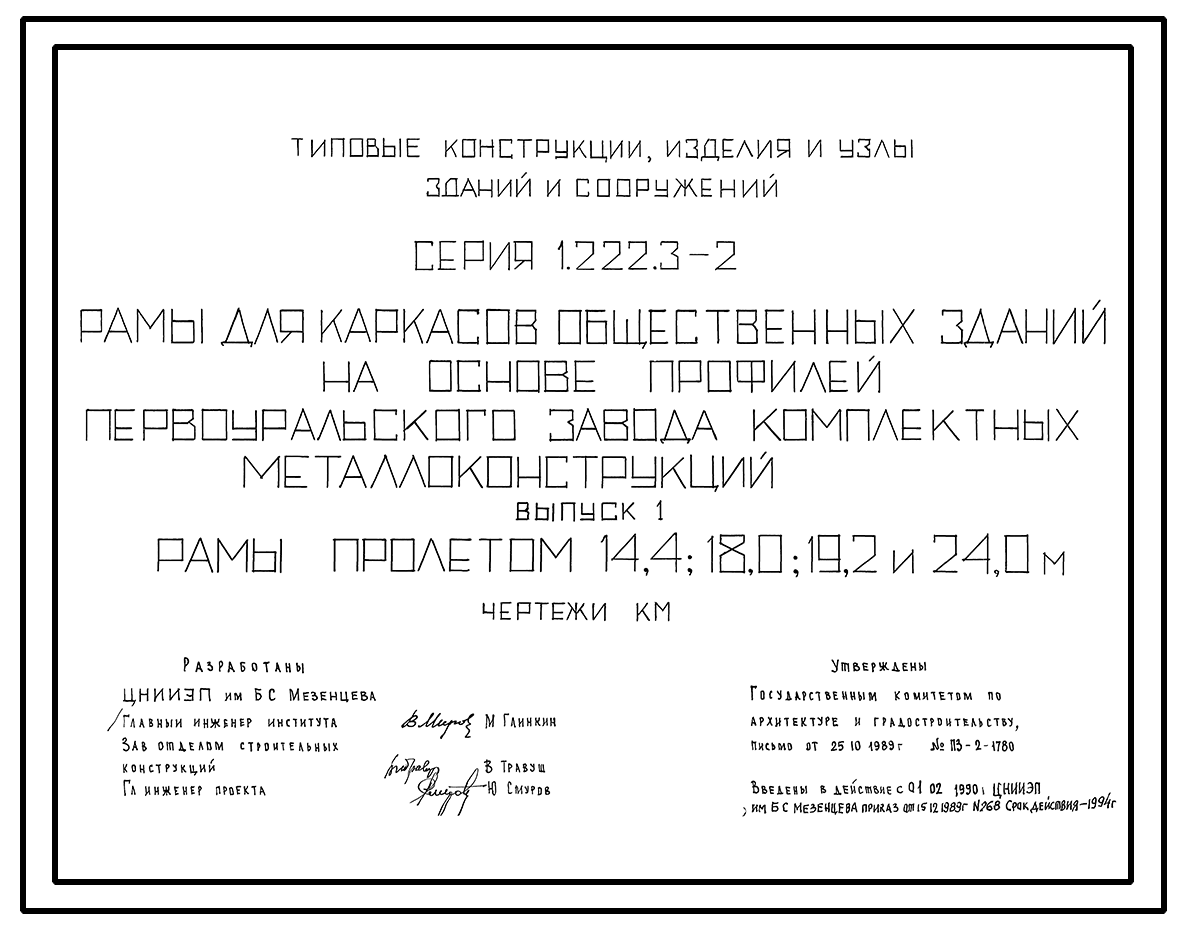

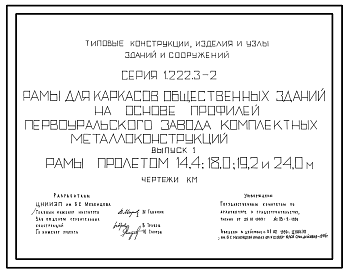

Серия 1.222.3-2 Рамы для каркасов общественных зданий на основе профилей Первоуральского завода комплектных металлоконструкций. Выпуск 1 Рамы пролетами 14,4; 18,0; 19,2 и 24,0 м. Чертежи КM

Общие данные

Номер серии

1.222.3-2

Наименование серии

Рамы для каркасов общественных зданий на основе профилей Первоуральского завода комплектных металлоконструкций. Выпуск 1 Рамы пролетами 14,4; 18,0; 19,2 и 24,0 м. Чертежи КM

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

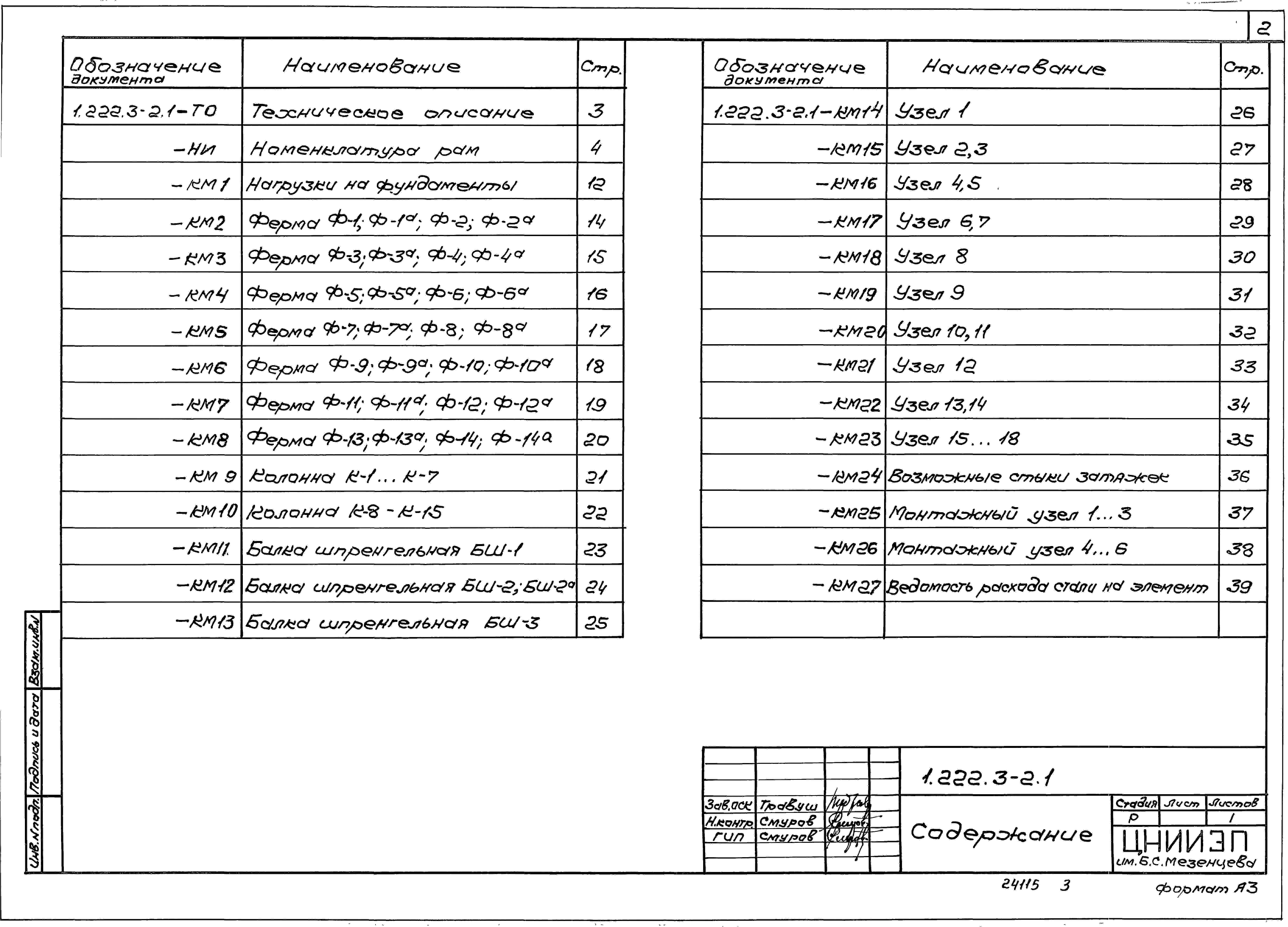

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Материал рам – сталь ВСт3 пс6-1 и сталь 09Г2 гр. 1 по ТУ 14-1-3023-80.





МАРКИ ИЗДЕЛИЙ:



5РМ 18-5,8-6-100; 5РМ 18-5,8-6-150; 5РМ 18-5,8-6-9-100; 5РМ 18-5,8-6-9-150; 5РМ 18-5,8-6-12-100; 5РМ 18-5,8-6-12-150; 5РМ 18-5,8-6-2х9-100; 5РМ 18-5,8-6-2х9-150; 5РМ 18-5,8-6-2х12-100; 5РМ 18-5,8-6-2х12-150; 5РМ 18-9,5-6-100; 5РМ 18-9,5-6-150; 5РМ 18-9,5-6-9-100; 5РМ 18-9,5-6-9-150; 5РМ 18-9,5-6-12-100; 5РМ 18-9,5-6-12-150; 5РМ 18-9,5-6-2х9-100; 5РМ 18-9,5-6-2х9-150; 5РМ 18-9,5-6-2х12-100; 5РМ 18-9,5-6-2х12-150;



4РМ 14,4-5,8-4,8-100; 4РМ 14,4-5,8-4,8-150; 4РМ 14,4-5,8-4,8-9,6-100; 4РМ 14,4-5,8-4,8-9,6-150; 4РМ 14,4-5,8-4,8-2х9,6-100; 4РМ 14,4-5,8-4,8-2х9,6-150; 4РМ 14,4-9,5-4,8-100; 4РМ 14,4-9,5-4,8-150; 4РМ 14,4-9,5-4,8-9,6-100; 4РМ 14,4-9,5-4,8-9,6-150; 4РМ 14,4-9,5-4,8-2х9,6-100; 4РМ 14,4-9,5-4,8-2х9,6-150; 8РМ 14,4-5,8-4,8-100; 8РМ 14,4-5,8-4,8-150; 8РМ 14,4-5,8-4,8-9,6-100; 8РМ 14,4-5,8-4,8-9,6-150; 8РМ 14,4-5,8-4,8-2х9,6-100; 8РМ 14,4-5,8-4,8-2х9,6-150; 8РМ 14,4-9,5-4,8-100; 8РМ 14,4-9,5-4,8-150; 8РМ 14,4-9,5-4,8-9,6-100; 8РМ 14,4-9,5-4,8-9,6-150; 8РМ 14,4-9,5-4,8-2х9,6-100; 8РМ 14,4-9,5-4,8-2х9,6-150;



4РМ 19,2-5,8-4,8-100; 4РМ 19,2-5,8-4,8-150; 4РМ 19,2-5,8-4,8-9,6-100; 4РМ 19,2-5,8-4,8-9,6-150; 4РМ 19,2-5,8-4,8-2х9,6-100; 4РМ 19,2-5,8-4,8-2х9,6-150; 4РМ 19,2-9,5-4,8-100; 4РМ 19,2-9,5-4,8-150; 4РМ 19,2-9,5-4,8-9,6-100; 4РМ 19,2-9,5-4,8-9,6-150; 4РМ 19,2-9,5-4,8-2х9,6-100; 4РМ 19,2-9,5-4,8-2х9,6-150; 8РМ 19,2-5,8-4,8-100; 8РМ 19,2-5,8-4,8-150; 8РМ 19,2-5,8-4,8-9,6-100; 8РМ 19,2-5,8-4,8-9,6-150; 8РМ 19,2-5,8-4,8-2х9,6-100; 8РМ 19,2-5,8-4,8-2х9,6-150; 8РМ 19,2-9,5-4,8-100; 8РМ 19,2-9,5-4,8-150; 8РМ 19,2-9,5-4,8-9,6-100; 8РМ 19,2-9,5-4,8-9,6-150; 8РМ 19,2-9,5-4,8-2х9,6-100; 8РМ 19,2-9,5-4,8-2х9,6-150;



4РМ 24-5,8-4,8-100; 4РМ 24-5,8-4,8-150; 4РМ 24-5,8-4,8-9,6-100; 4РМ 24-5,8-4,8-9,6-150; 4РМ 24-5,8-4,8-2х9,6-100; 4РМ 24-5,8-4,8-2х9,6-150; 4РМ 24-9,5-4,8-100; 4РМ 24-9,5-4,8-150; 4РМ 24-9,5-4,8-9,6-100; 4РМ 24-9,5-4,8-9,6-150; 4РМ 24-9,5-4,8-2х9,6-100; 4РМ 24-9,5-4,8-2х9,6-150; 8РМ 24-5,8-4,8-100; 8РМ 24-5,8-4,8-150; 8РМ 24-5,8-4,8-9,6-100; 8РМ 24-5,8-4,8-9,6-150; 8РМ 24-5,8-4,8-2х9,6-100; 8РМ 24-5,8-4,8-2х9,6-150; 8РМ 24-9,5-4,8-100; 8РМ 24-9,5-4,8-150; 8РМ 24-9,5-4,8-9,6-100; 8РМ 24-9,5-4,8-9,6-150; 8РМ 24-9,5-4,8-2х9,6-100; 8РМ 24-9,5-4,8-2х9,6-150.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Рамы предназначены для залов зрелищных, административных и спортивных сооружений и имеют предел огнестойкости 0,25 ч.



Нормативное ветровое давление – 38 кгс/м2 / 0,37 кПа.



Расчетная температура наружного воздуха – минус 50оС.



Вес снегового покрова – до 150 кгс/м2 / 1,48 кПа.



Степень агрессивности среды – неагрессивная.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Расшифровка марки изделия: 5РМ 18-9,5-6-2х12-7,1.

5 – уклон ригеля рамы 1:5;

РМ – рама металлическая;

18 – пролет рамы в м;

9,5 – высота стойки рамы в м;

6 – шаг рам в м;

2х12 – два открылка по 12 м;

7,1 – высота стойки открылка в м.
