Серия 1.063.2-7.94 Стальные конструкции покрытий одноэтажных зданий межвидового назначения с применением арок пролетами 18 и 21 м. Выпуск 2 Арки из развитых двутавров. Чертежи КМ

Общие данные

Номер серии

1.063.2-7.94

Наименование серии

Стальные конструкции покрытий одноэтажных зданий межвидового назначения с применением арок пролетами 18 и 21 м. Выпуск 2 Арки из развитых двутавров. Чертежи КМ

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

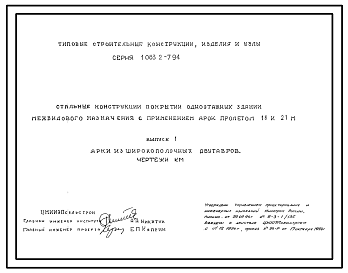

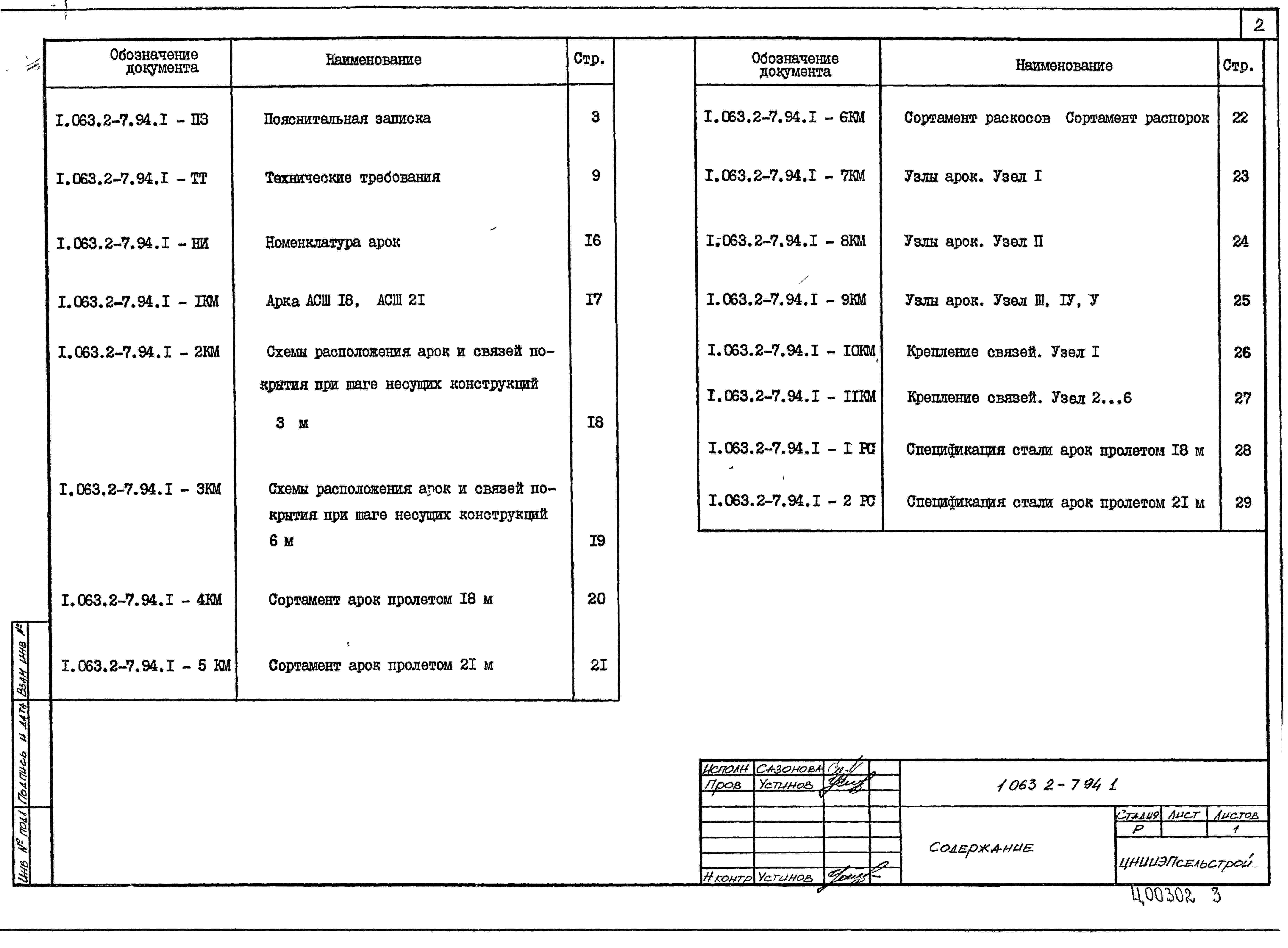

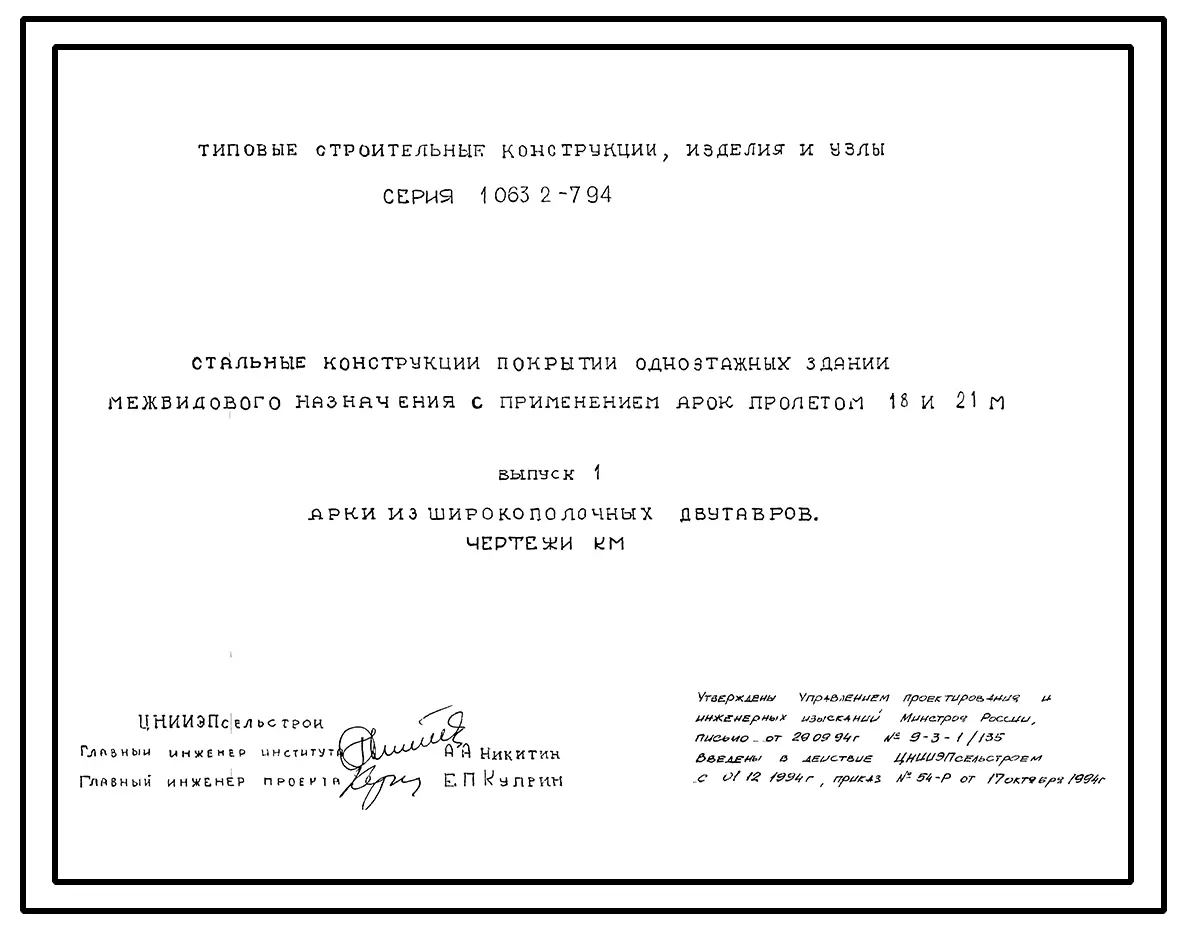

Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

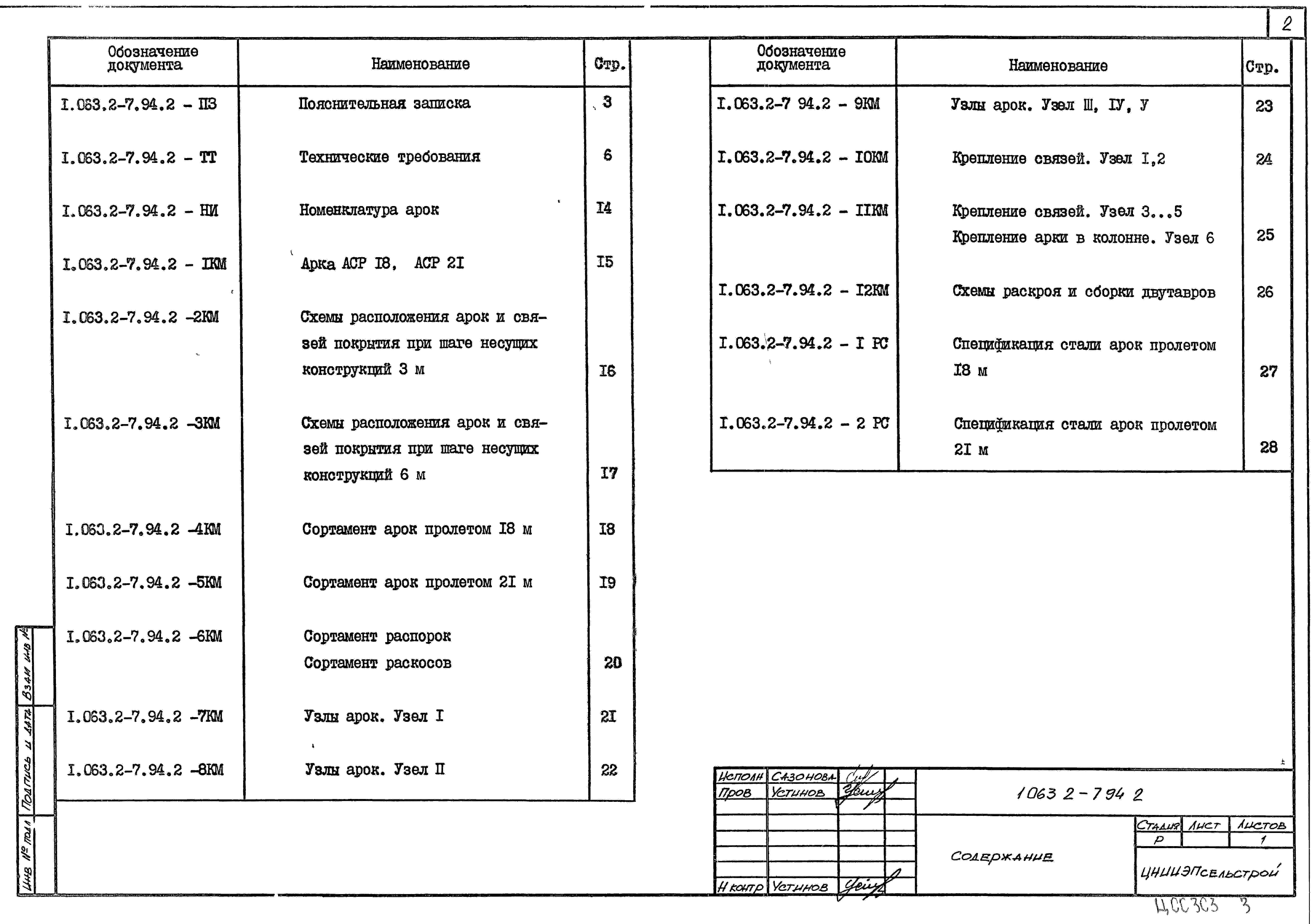

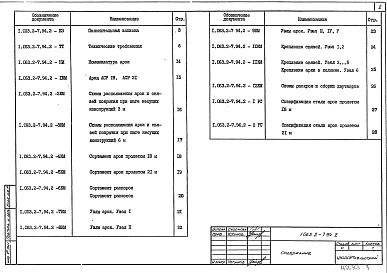

Выпуск 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта



Примечание

Серия 1.063.2-7.94 выпуск 2 действует взамен серии 1.860-5 выпуск 3 (И-1-95).





ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Выпуск включает:

– схемы расположения арок и связей;

– арки;

– сортаменты арок, связей;

– чертежи узлов конструкций покрытий.



Материал, из которого выполнены:

– верхние пояса арок и затяжки – сталь марки С245, С275 по ГОСТ 27772-88;

– элементы связей – сталь марки С245 по ГОСТ 27772-88.





Марки арок:

АСР 18-1; АСР 18-2; АСР 18-3; АСР 18-4; АСР 21-1; АСР 21-2; АСР 21-3; АСР 21-4.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Арки предназначены для покрытий производственных зданий и могут применяться при следующих схемах и характеристиках зданий:

– здания с уклоном кровли 1:4;

– пролеты 18 и 21 м;

– шаг стропильных конструкций 3 и 6 м;

– здания однопролетные неотапливаемые и отапливаемые;

– кровля из листовых материалов по прогонам или облегченным плитам покрытий;

– здания бескрановые высотой до 10 м;

– здания с относительной влажностью внутри помещения не выше 75%.





Нормативное ветровое давление – 0,48 кПа / 48 кгс/м2.



Вес снегового покрова – 1,5 кПа / 150 кгс/м2.



Степень агрессивности среды – неагрессивная и слабоагрессивная газовые среды.



Сейсмичность – не выше 6 баллов.



Расчетная температура наружного воздуха – минус 40оС и выше.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Расшифровка арок: АСР 21-3.

АСР – арка стальная из развитого двутавра;

21 – номинальный пролет арки и метрах;

3 – порядковый номер арки в зависимости от нагрузки.

Нормативные документы

Номер документа
Наименование
Прокат для строительных стальных конструкций. Общие технические условия (с Изменением N 1)
