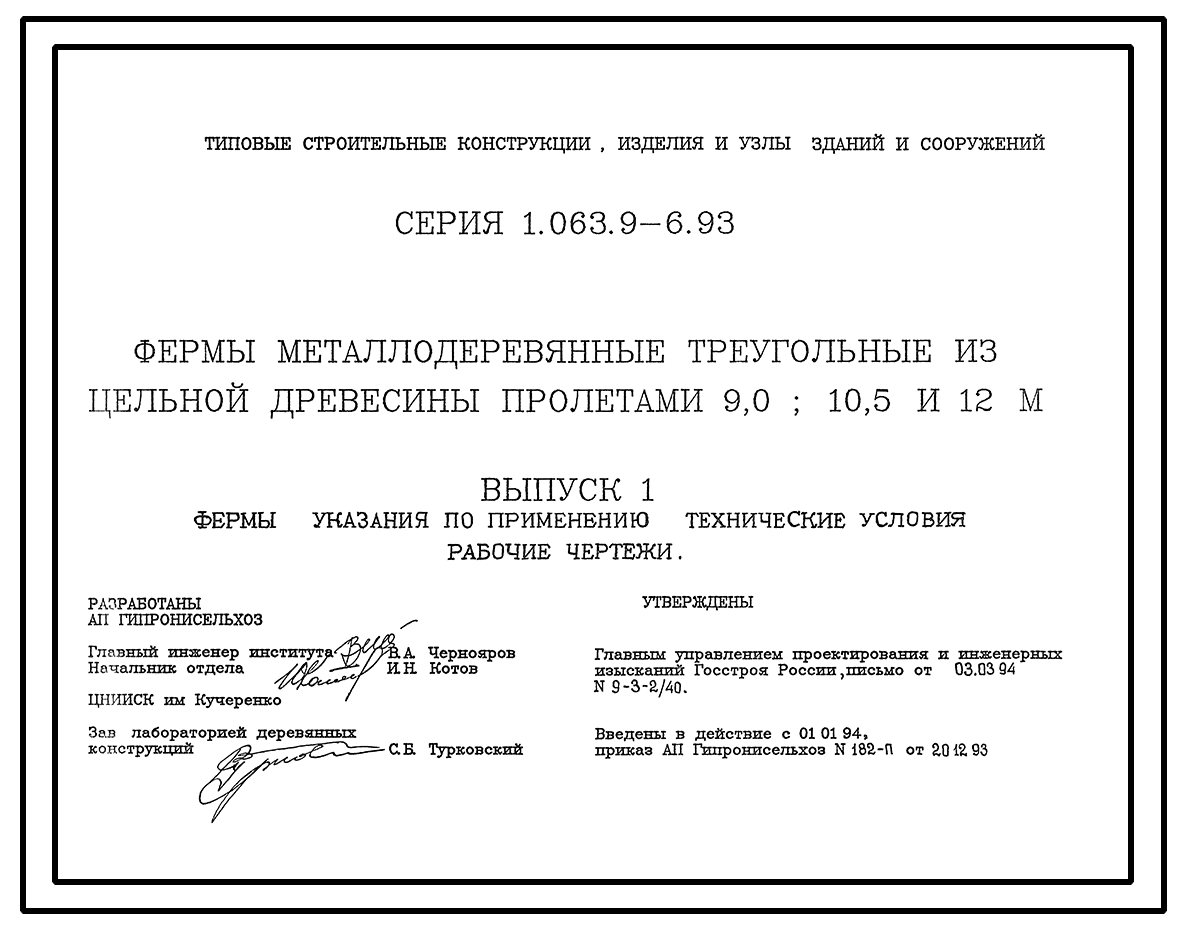

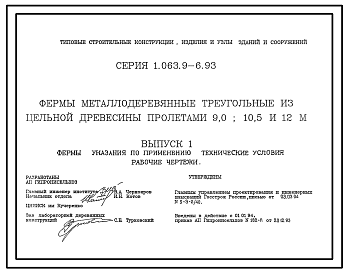

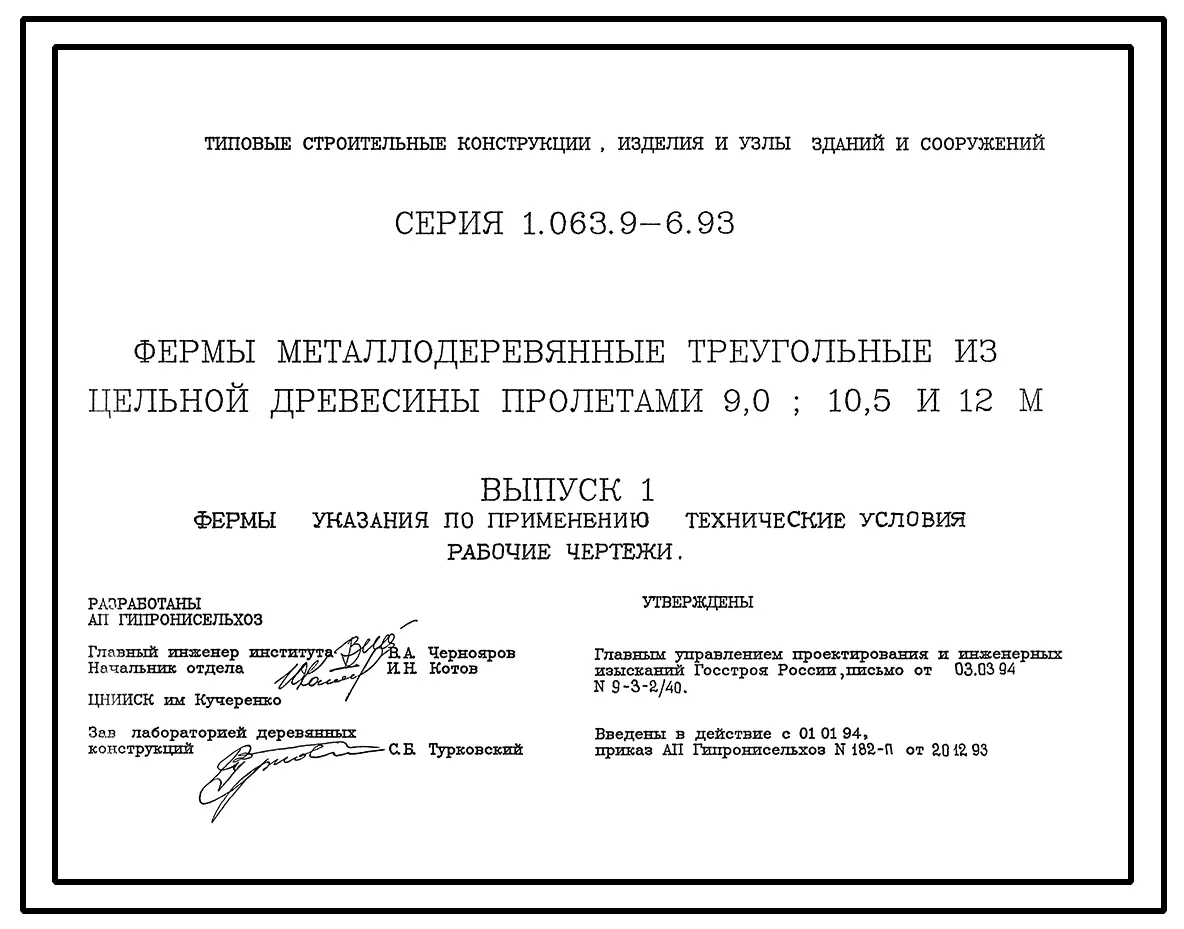

Серия 1.063.9-6.93 Фермы металлодеревянные треугольные из цельной древесины пролетами 9,0; 10,5 и 12 м. Выпуск 1 Фермы. Указания по применению. Технические условия. Рабочие чертежи

Общие данные

Номер серии

1.063.9-6.93

Наименование серии

Фермы металлодеревянные треугольные из цельной древесины пролетами 9,0; 10,5 и 12 м. Выпуск 1 Фермы. Указания по применению. Технические условия. Рабочие чертежи

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

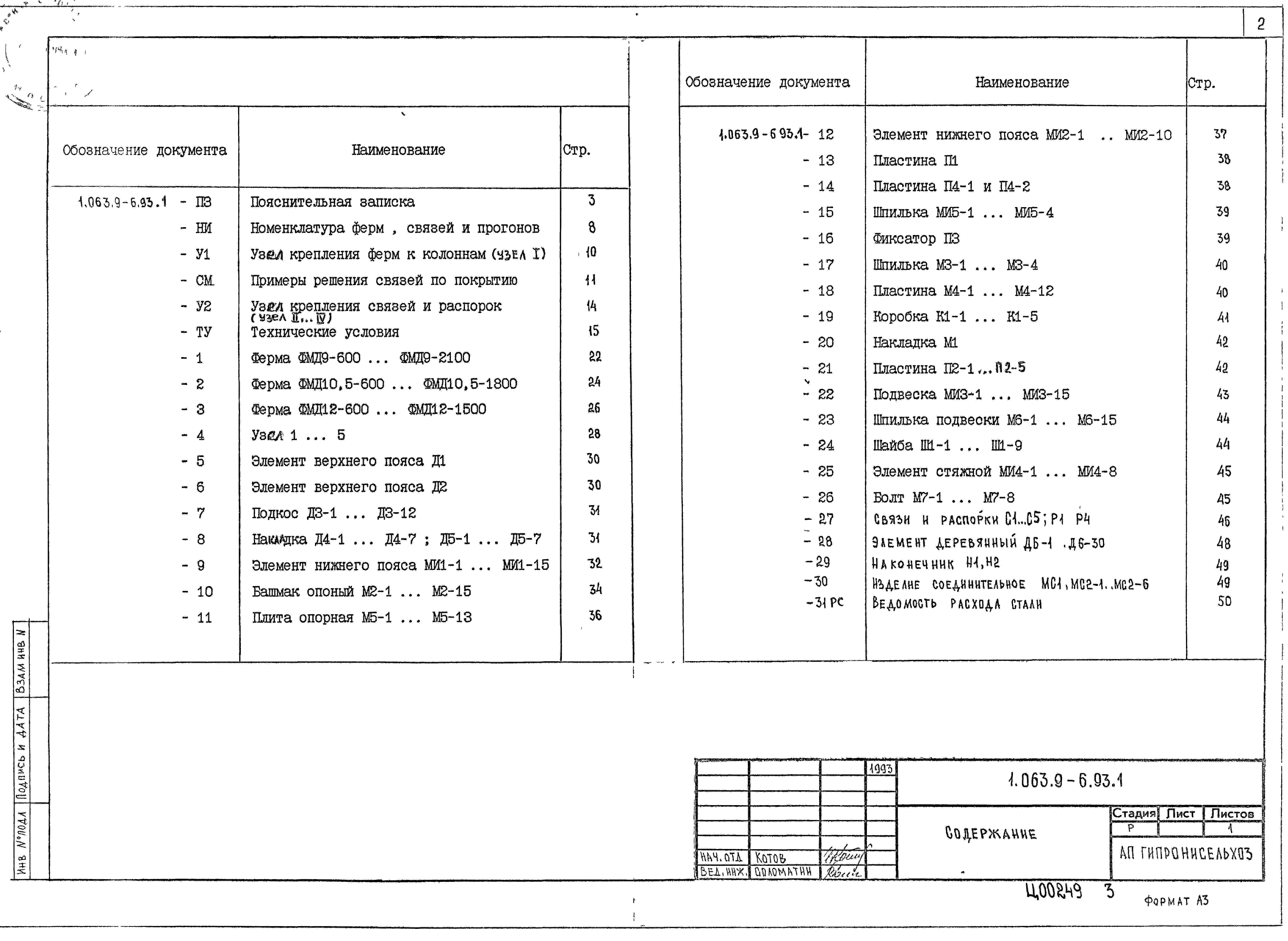

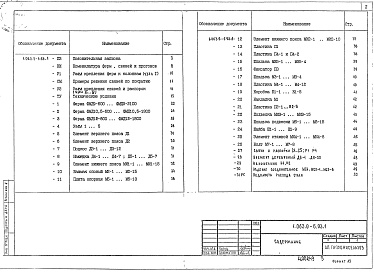

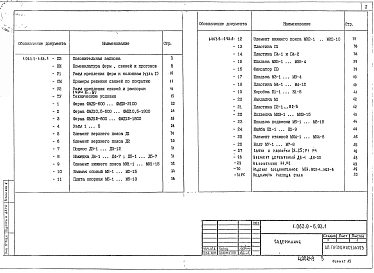

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Ферма состоит из двускатного верхнего пояса, раскосов, нижнего пояса и центральной подвески.

Сжатые элементы фермы (верхний пояс и раскосы) выполнены из древесины сосны или ели 2-го сорта по ГОСТ 8486-86Е, растянутые (нижний пояс и стойка) – из арматурной стали соответственно классов А-III и А-I по ГОСТ 5781-82*.

Остальные металлические элементы фермы и связей выполнены из листовой стали по ГОСТ 19903-74* и круглой по ГОСТ 2590-88 стали.





МАРКИ ФЕРМ:



ФМД 9-600; ФМД 9-900; ФМД 9-1200; ФМД 9-1500; ФМД 9-1800; ФМД 9-2100; ФМД 10,5-600; ФМД 10,5-900; ФМД 10,5-1200; ФМД 10,5-1500; ФМД 10,5-1800; ФМД 12-600; ФМД 12-900; ФМД 12-1200; ФМД 12-1500.





УКАЗАНИЯ ПО ПРИМЕНЕНИЮ



Фермы предназначены для покрытий одноэтажных однопролетных бескрановых зданий межвидового назначения с кровлей из асбестоцементных волнистых листов УВ по ГОСТ 16233-77 или других листовых материалов при уклоне 33%. Расчетная сейсмичность зданий не более 6 баллов.



Фермы относятся к категории сгораемых конструкций и могут применяться в зданиях IIIV степени огнестойкости.

Фермы запроектированы для применения в зданиях с влажностью внутри помещений не выше 75%, с неагрессивной, слабо- и среднеагрессивной степенью воздействия газовых ред.



Покрытие по фермам устраивается из облегченных утепленных плит (асбестоцементных, клеефанерных и др.) или по прогонам с настилом.

Опирание ферм возможно на железобетонные колонны, несущие стены и т.д. Шаг ферм 3 или 6 м.

Устойчивость ферм из плоскости и общая жесткость покрытия обеспечиваются системой связей. В серии даны схемы связей и узлы крепления связей.



Расчетная температура наружного воздуха – минус 40оС.



Степень агрессивности среды – неагрессивная, слабо- и среднеагрессивная.



Вес снегового покрова – 150 кгс/м2 / 1,47 кПа.





ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ



Расшифровка марки изделия: ФМД 12-900А1.

ФМД – вид конструкции (ферма металлодеревянная);

12 – пролет в метрах;

900 – несущая способность в кгс/м;

А1 – предназначена для применения в слабоагрессивной среде.



Настоящая серия разработана взамен серии 1.063.9-2.

Нормативные документы

Номер документа
Наименование
(СТ СЭВ 2369-80) Пиломатериалы хвойных пород. Технические условия (с Изменениями N 1, 2, 3)
Сталь горячекатаная для армирования железобетонных конструкций. Технические условия (с Изменениями N 1, 2, 3, 4, 5)
Прокат листовой горячекатаный. Сортамент (с Изменениями N 1-6)
Прокат стальной горячекатаный круглый. Сортамент
