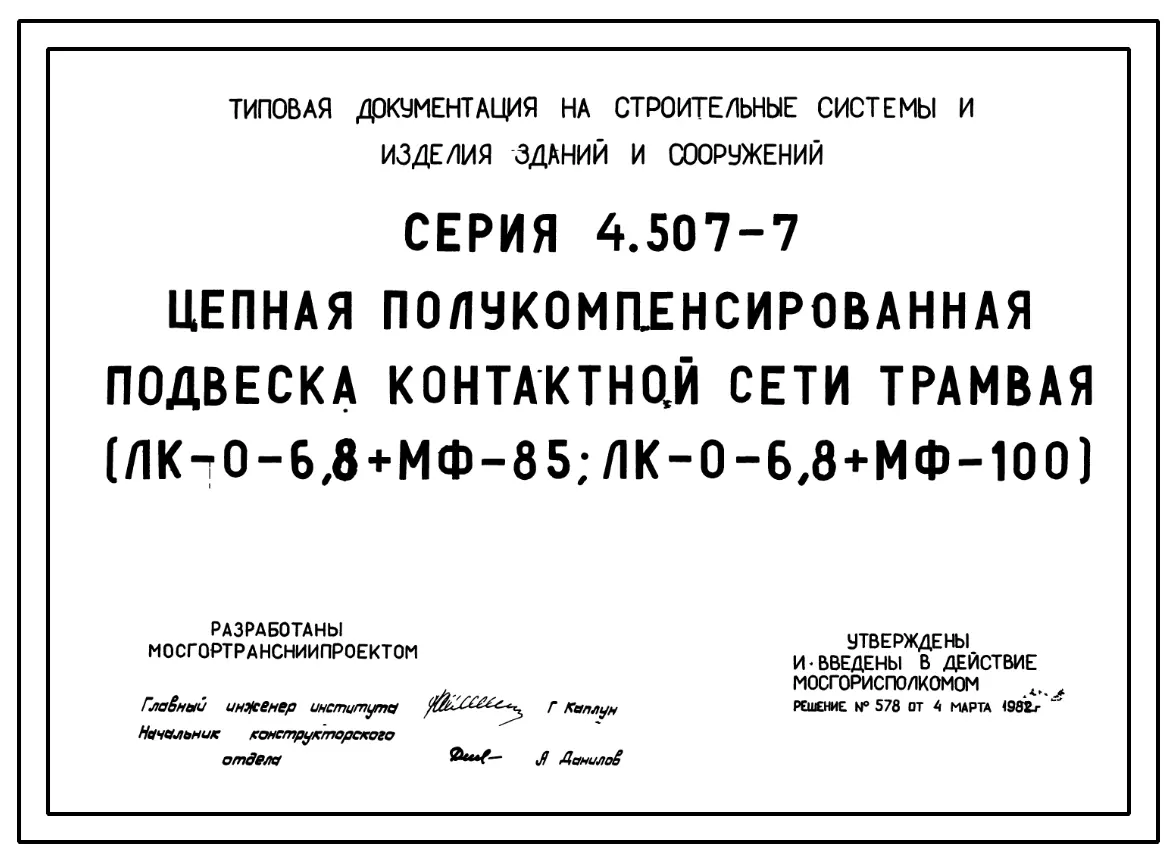

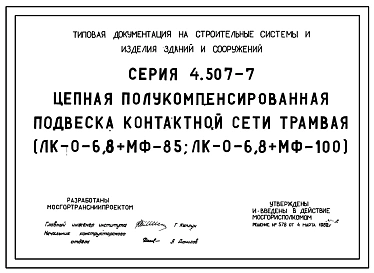

Серия 4.507-7 Цепная полукомпенсированная подвеска контактной сети трамвая (ЛК-0-6,8+МФ-85, ЛК-0-6,8+МФ-100). Выпуск 1 Монтажные узлы подвески

Общие данные

Номер серии

4.507-7

Наименование серии

Цепная полукомпенсированная подвеска контактной сети трамвая (ЛК-0-6,8+МФ-85, ЛК-0-6,8+МФ-100). Выпуск 1 Монтажные узлы подвески

История изменений

4.507-7
является заменой

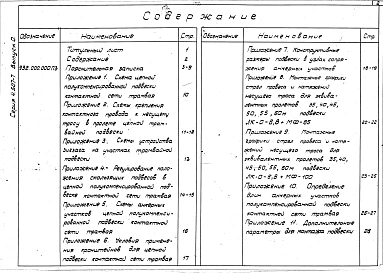

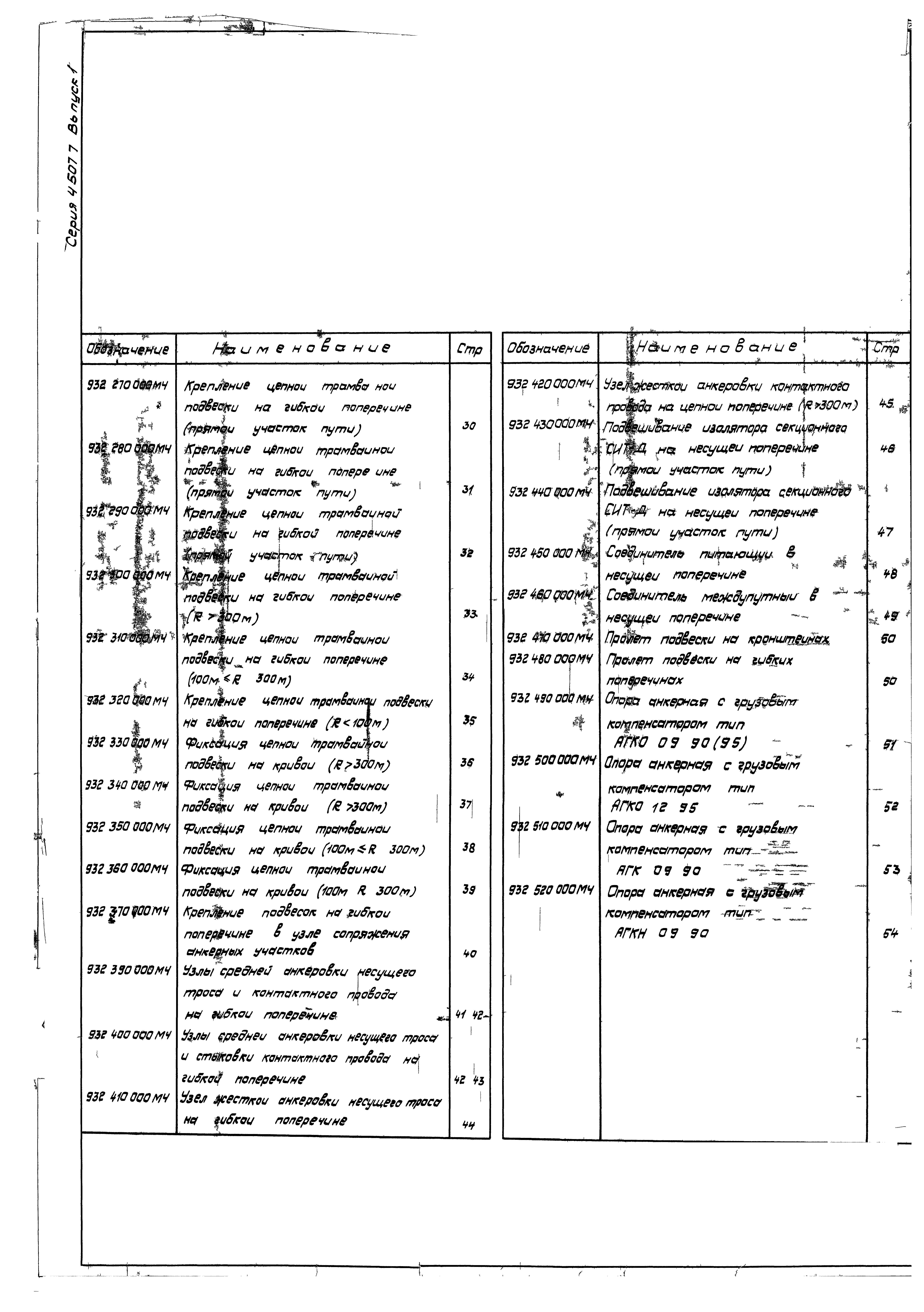

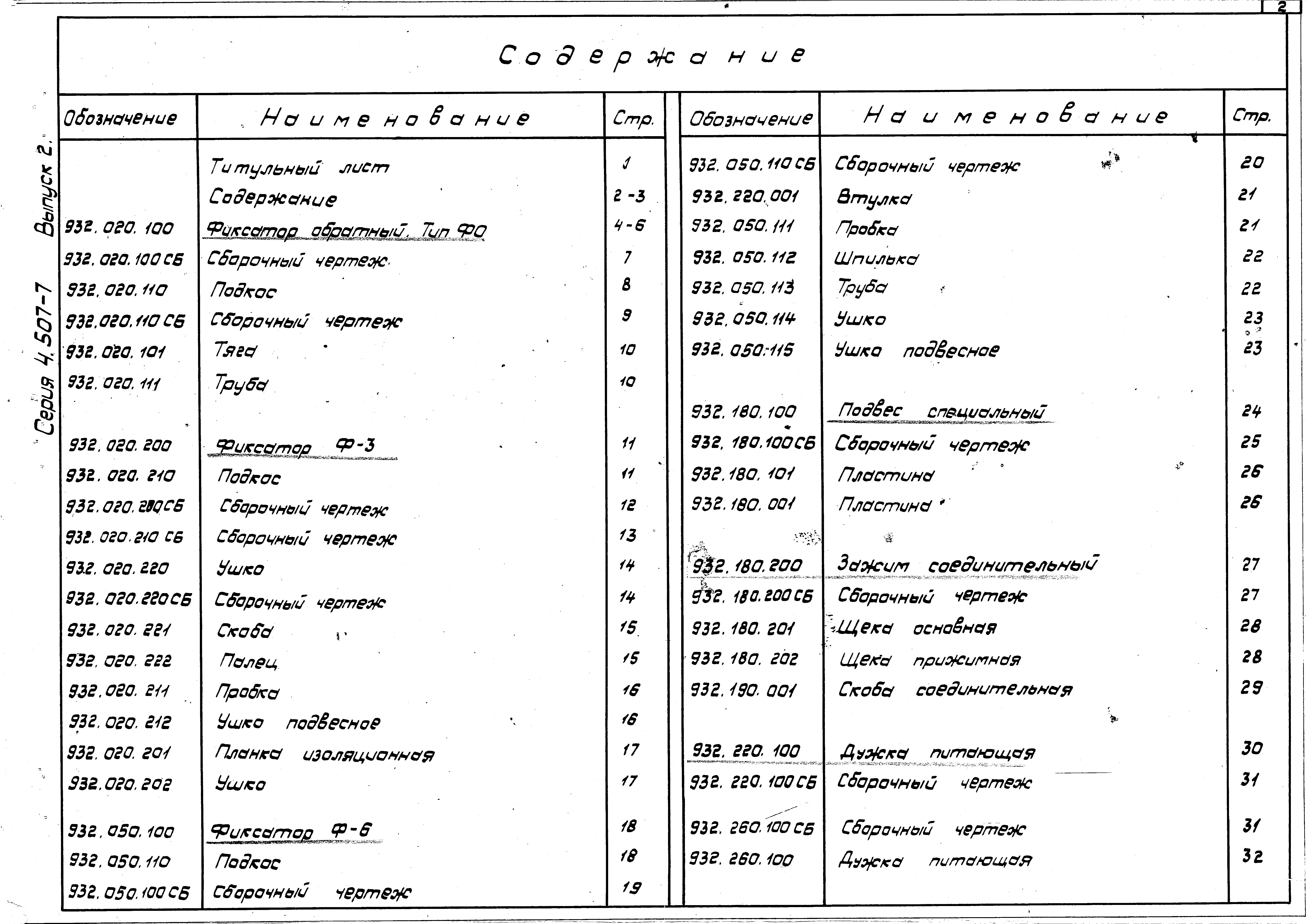

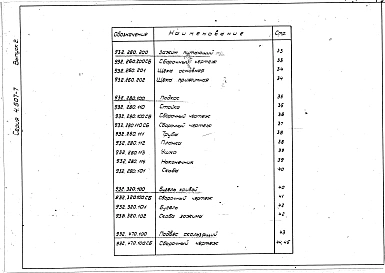

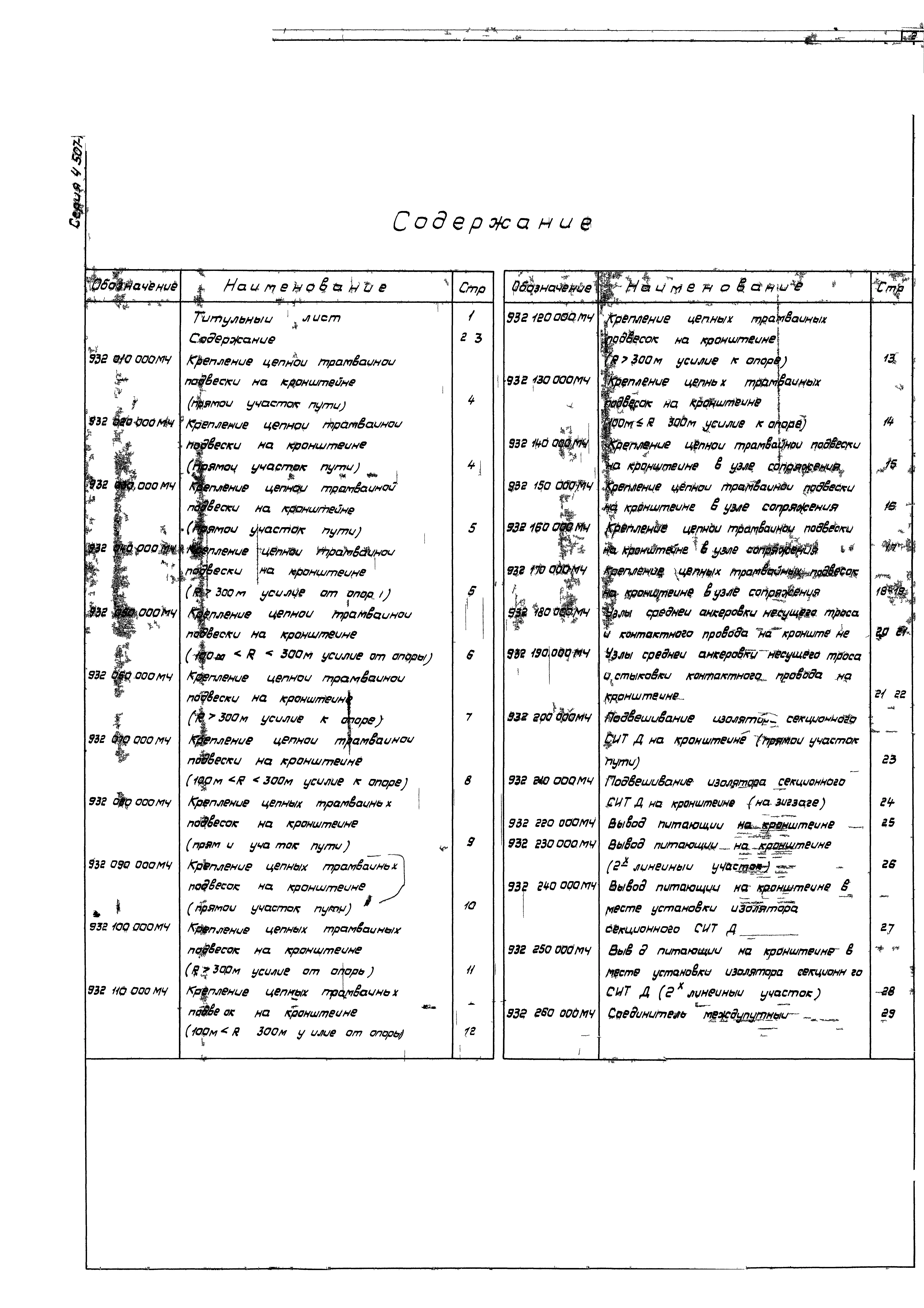

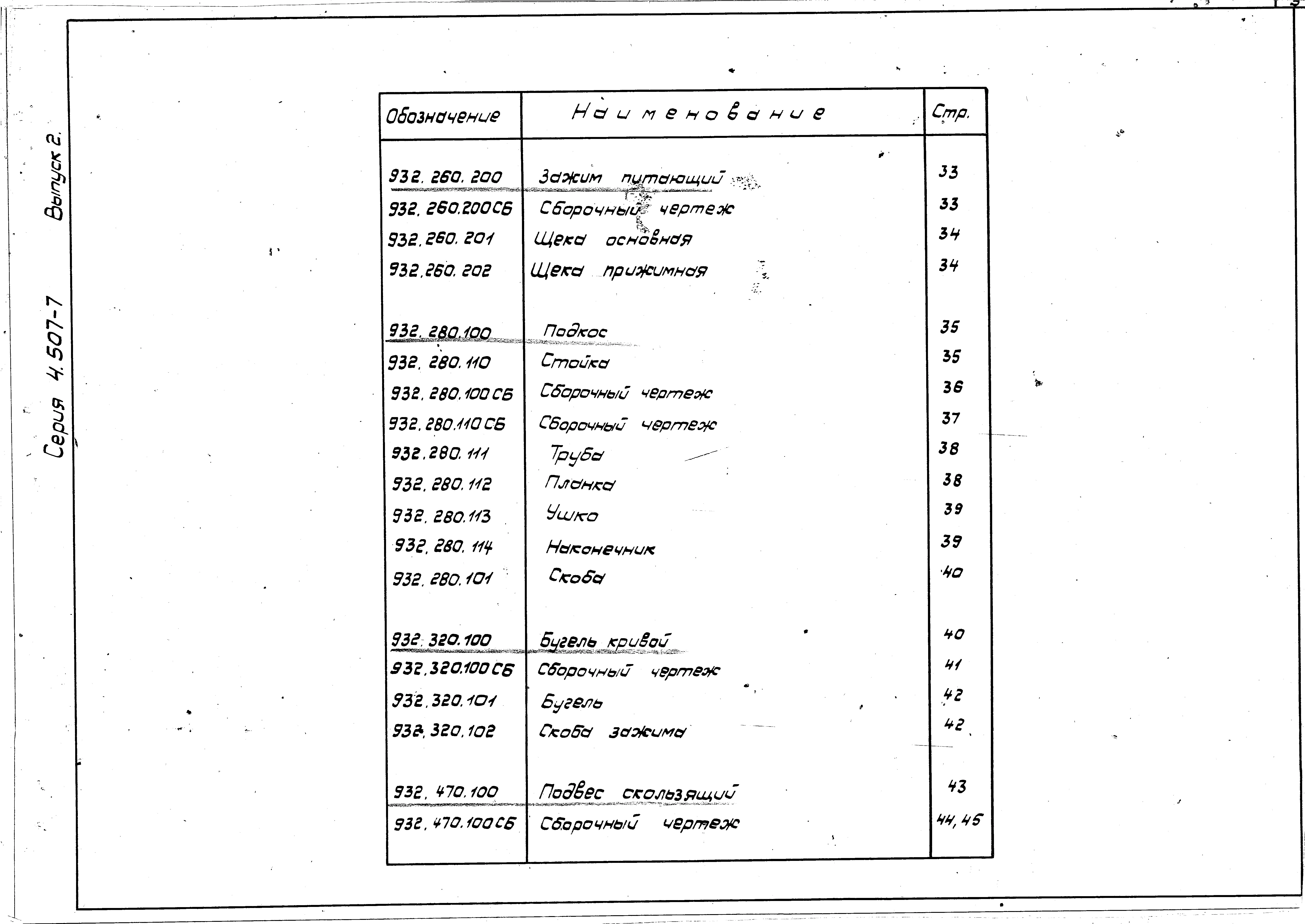

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 0
Общие материалы.
Новое название альбома:
Выпуск 1
Монтажные узлы подвески.
Новое название альбома:
Выпуск 2
Изделия заводского изготовления.
Новое название альбома:
Описание проекта

Цепная полукомпенсированная подвеска контактной сети трамвая предназначается для подачи электроэнергии трамваям, оборудованным токоприемниками дугового или пантографного типов.

Подвеска состоит из несущего троса, выполненного из каната стального диаметром 6,8 мм по ГОСТ 3062-80 и контактного провода марки МФ-85 или МФ-100 по ГОСТ 2584-75, и может применяться с креплением на кронштейнах и гибких поперечинах. Контактный провод крепиться к несущему тросу при помощи скользящих подвесов, равномерно размещенных по его длине.

Подвеска разработана для прямых и криволинейных участков контактной сети.

Анкерные участки подвески имеют устройства грузовой температурой компенсации натяжения контактных проводов. Устройства грузовой компенсации состоит из специальной анкерной опоры с размещением на ней грузом и оборудованной блочным устройством с четырехкратным отношением натяжения контактного провода к весу груза. В местах примыкания одного анкерного участка к другому для беспрепятственного прохода токоприемников выполнены узлы сопряжения.

Нормативные документы

Номер документа
Наименование
Канат одинарной свивки типа ЛК-О конструкции 1х7(1+6). Сортамент (с Изменениями N 1, 2)
