Типовой проект 905-1-31.87 Газорегуляторный пункт с регулятором РДБК1-100 с учетом расхода газа диафрагмой. Стены из кирпича

Общие данные

Номер проекта

905-1-31.87

Наименование проекта

Газорегуляторный пункт с регулятором РДБК1-100 с учетом расхода газа диафрагмой. Стены из кирпича

История изменений

905-1-31.87
является заменой
является заменой
является заменой
является заменой
ГС-02-04

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

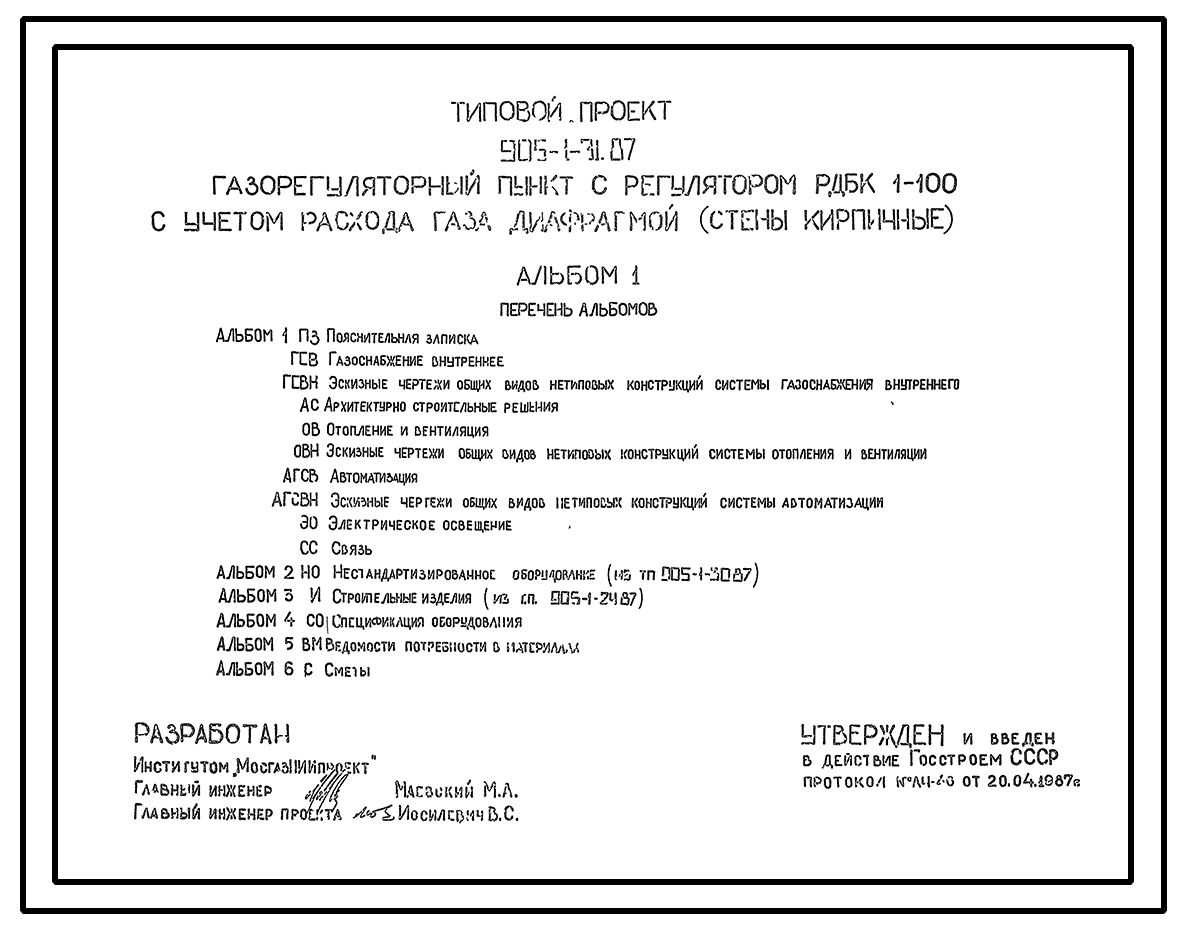

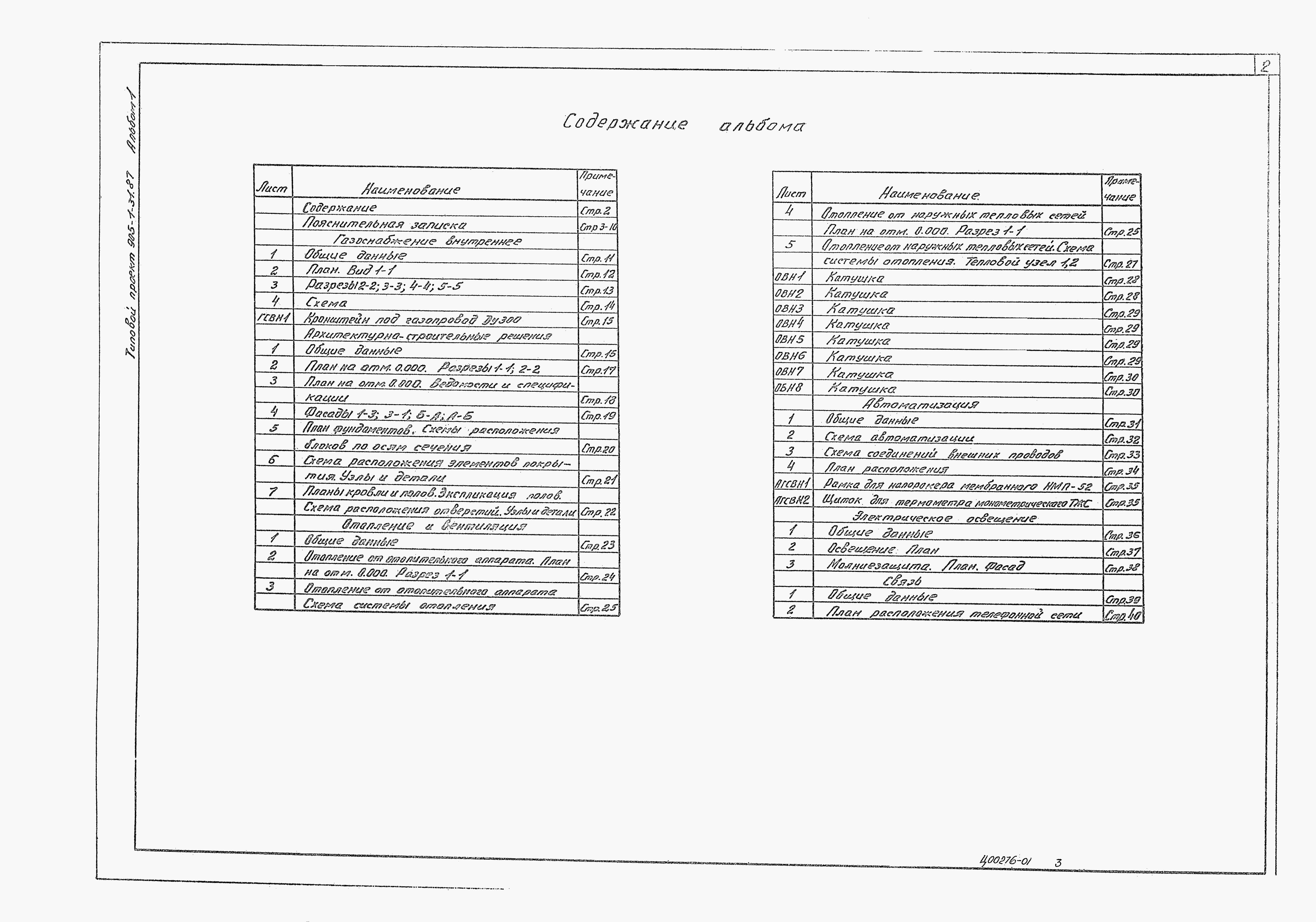

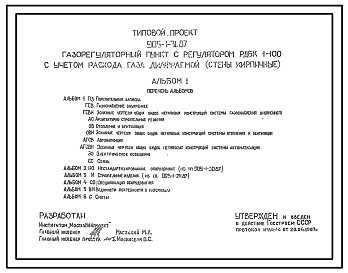

Состав проекта
Номер альбома
Наименование
Состав альбома

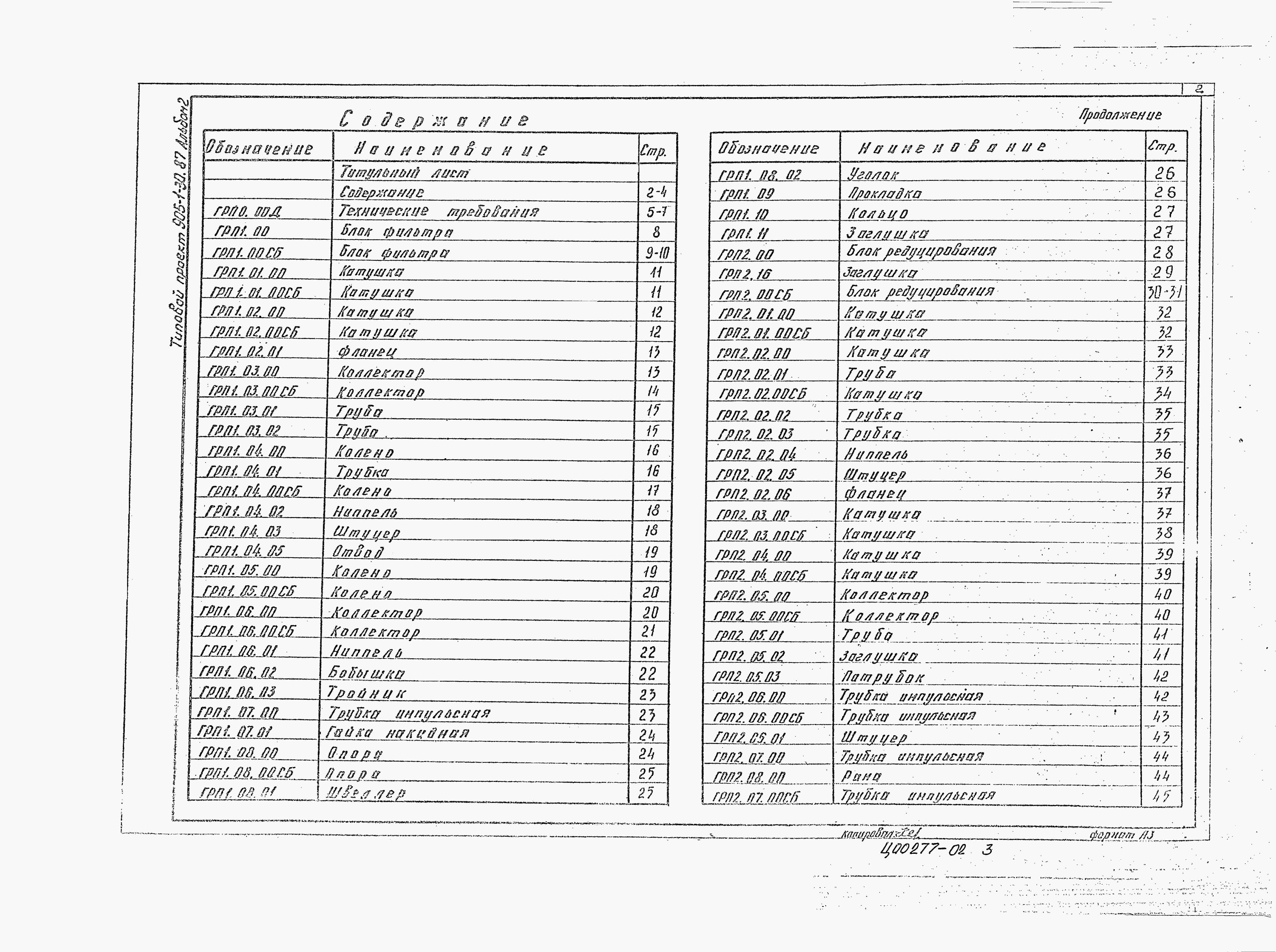

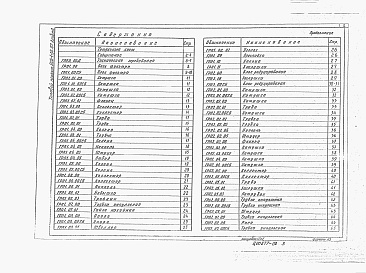

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Строительные изделия (из 905-1-24.87)
Новое название альбома:

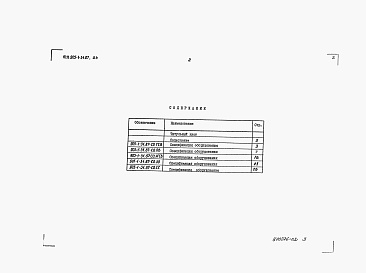

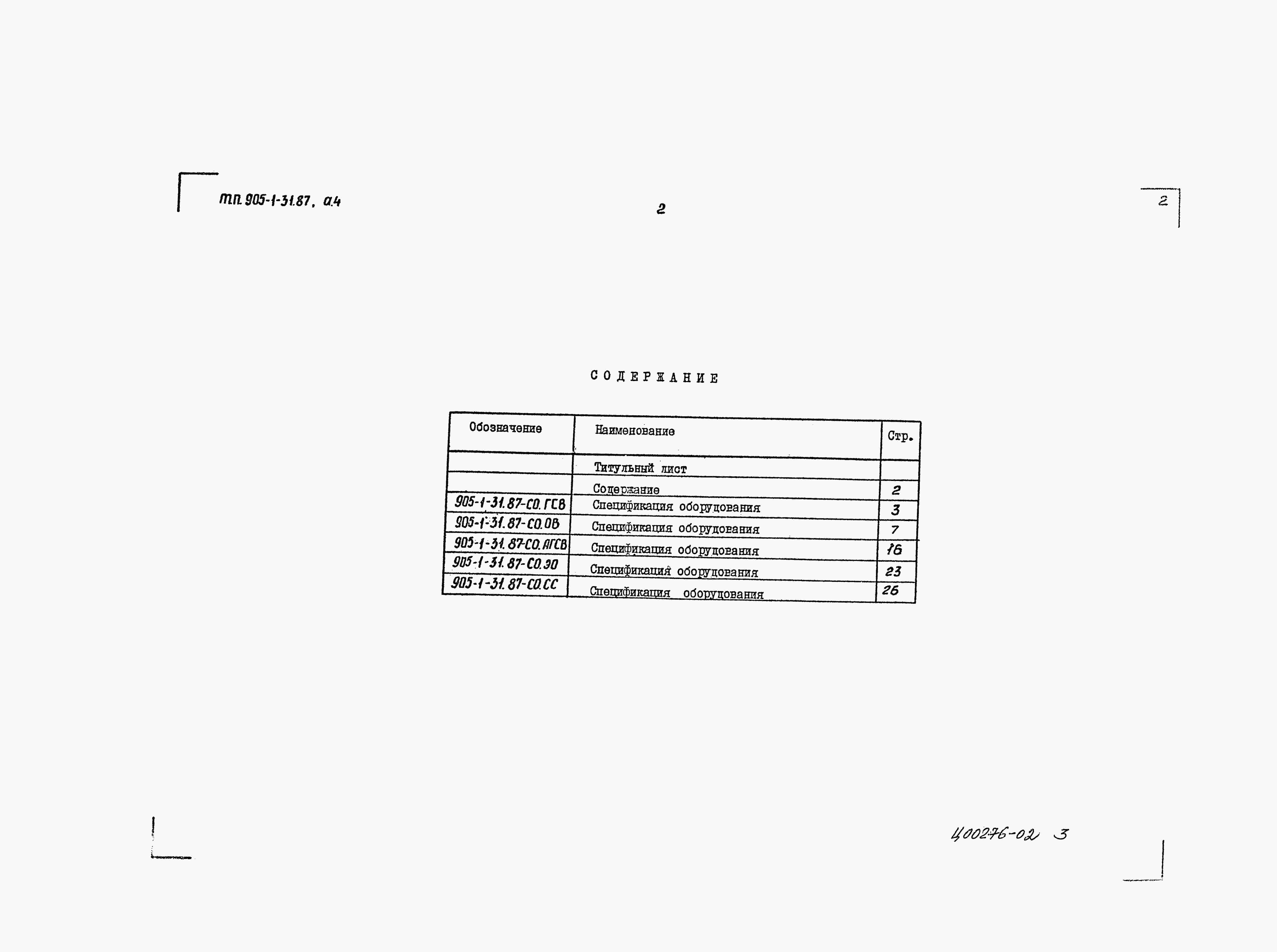

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Ведомости потребности в материалах
Новое название альбома:
Альбом 6
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

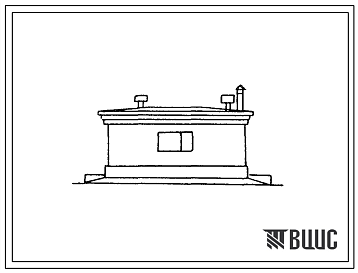

Газорегуляторный пункт с регулятором РДБК1-100 с учетом расхода газа диафрагмой (стены кирпичные).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ
1. Помещение газового оборудования
2. Помещение отопительного оборудования
3. Помещение телемеханики
4. Ниша

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Блок фильтра ГРП1.00
2. Блок редуцирования ГРП2.00
3. Блок учета расхода газа ГРП3.00
4. Блок предохранительного клапана ГРП4.00
5. Блок редуцирования вспомогательный ГРП5.00
6. Газопровод
7. Газопровод
8. Аппарат отопительный типа АОГВ

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ
Фундаменты - ленточные из сборных бетонных блоков по ГОСТ 13579-78; типоразмеров - 3.
Стены - кирпичные.
Перегородки - кирпичные.
Покрытие - панели сборные железобетонные по серии 1.141-1, вып. 63; типоразмеров - 2.
Кровля - рулонная, четырехслойная, утеплитель.
Полы - искронедающие асфальтобетонные, цементные и из линолеума.
Окна - деревянные по ГОСТ 11214-78; типоразмеров - 1.
Двери - деревянные противопожарные по серии 2.435-6. вып. 5; типоразмеров - 2; индивидуальные; типоразмеров - 1.

ОТДЕЛКА НАРУЖНАЯ
Кирпичная кладка с расшивкой швов.

ВНУТРЕННЯЯ
Известковая побелка, клеевая и водоэмульсионная окраска.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ
Отопление - водяное с параметрами 90-70 градусов от местного источника тепла.
Вентиляция - приточно-вытяжная, естественная.
Электроснабжение - от электросети напряжением 380/220 В.
Электроосвещение - лампами накаливания.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС
Газорегуляторный пункт предназначен для снижения давления газа и поддержания его на заданном уровне при газоснабжении промышленных, сельскохозяйственных, коммунально-бытовых предприятий, общественных и жилых зданий.
Компоновка газового оборудования выполнена в виде отдельных блоков заводского изготовления.
Газ из подземного газопровода,соединенного с входным газопроводом газорегуляторного пункта при помощи изолирующего фланцевого соединения, подается потребителю.
Для обеспечения непрерывной работы газорегуляторного пункта при ремонте и техническом обслуживании предусмотрена установка резервного оборудования.
Контроль за работой газорегуляторного пункта осуществляется при помощи показывающих и самопишущих контрольно-измерительных приборов.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Данный типовой проект разработан взамен типовых проектных решений 905-01-1.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)

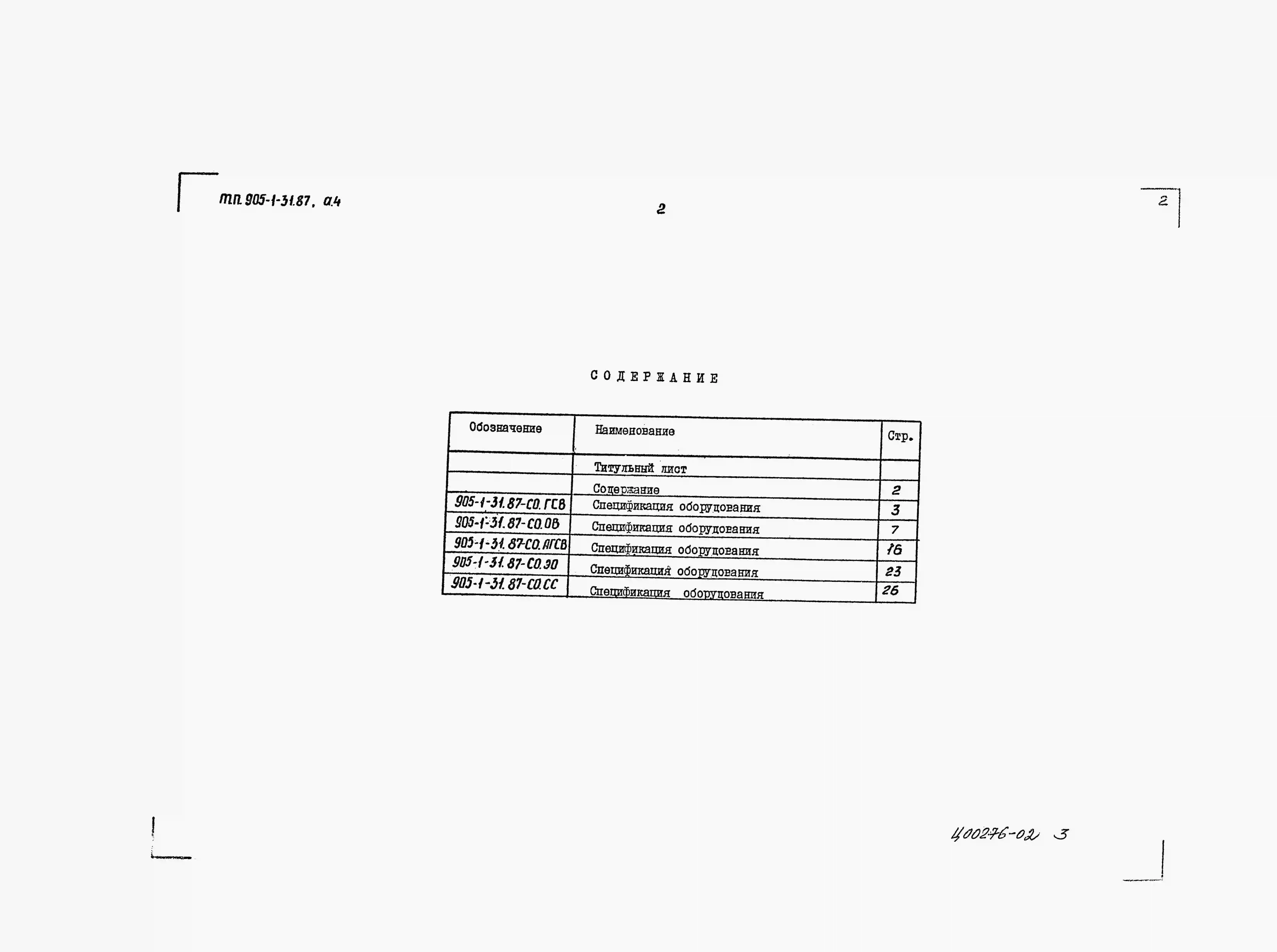

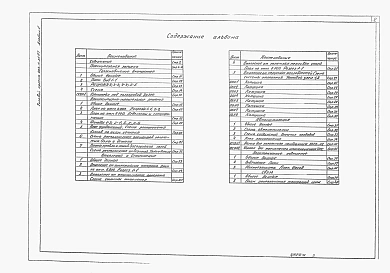

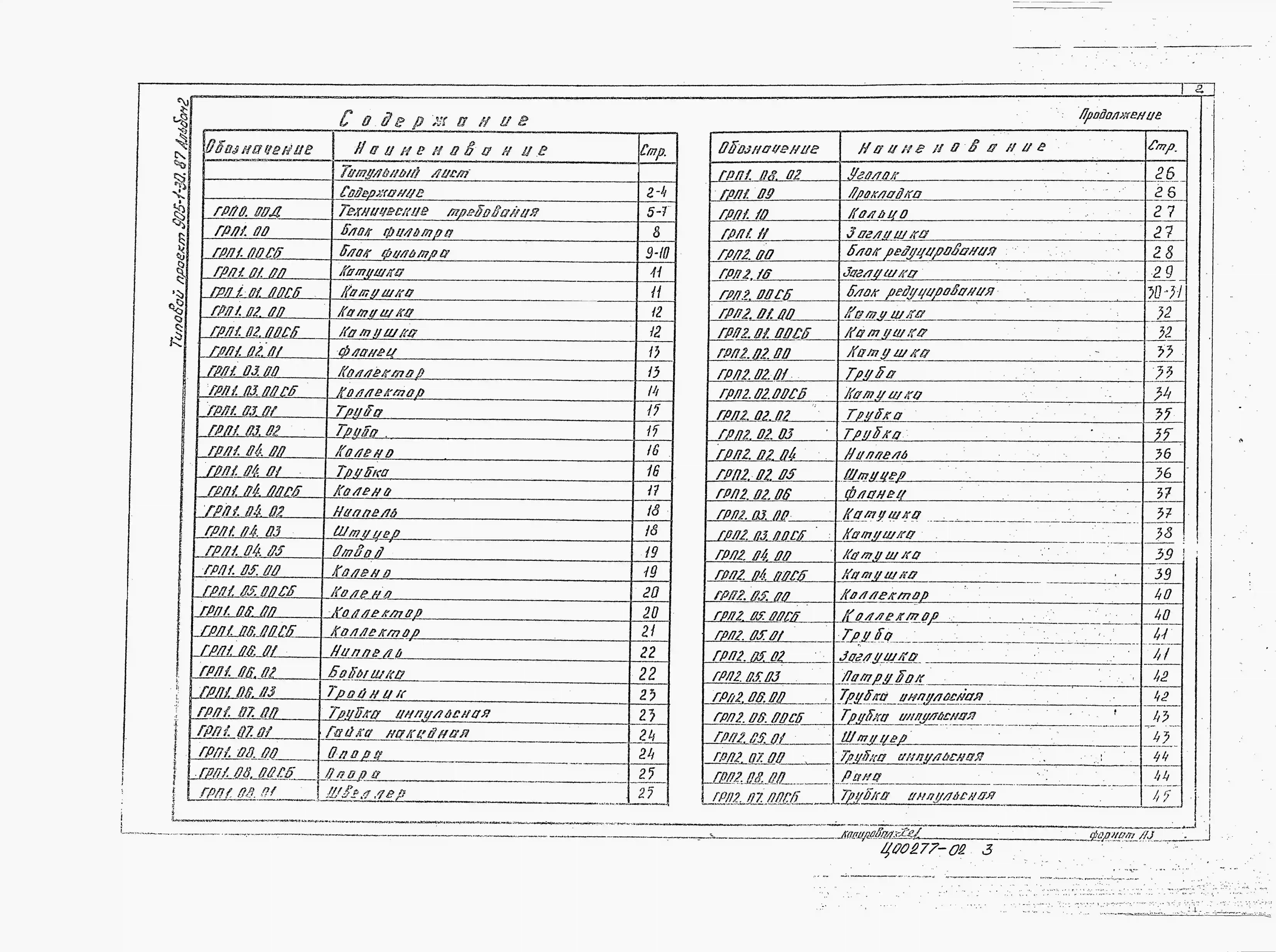

Изображения
