Типовой проект 903-4-0183.95 Автоматизированные станции сбора и перекачки конденсата до 30 т/ч

Общие данные

Номер проекта

903-4-0183.95

Наименование проекта

Автоматизированные станции сбора и перекачки конденсата до 30 т/ч

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка
Новое название альбома:

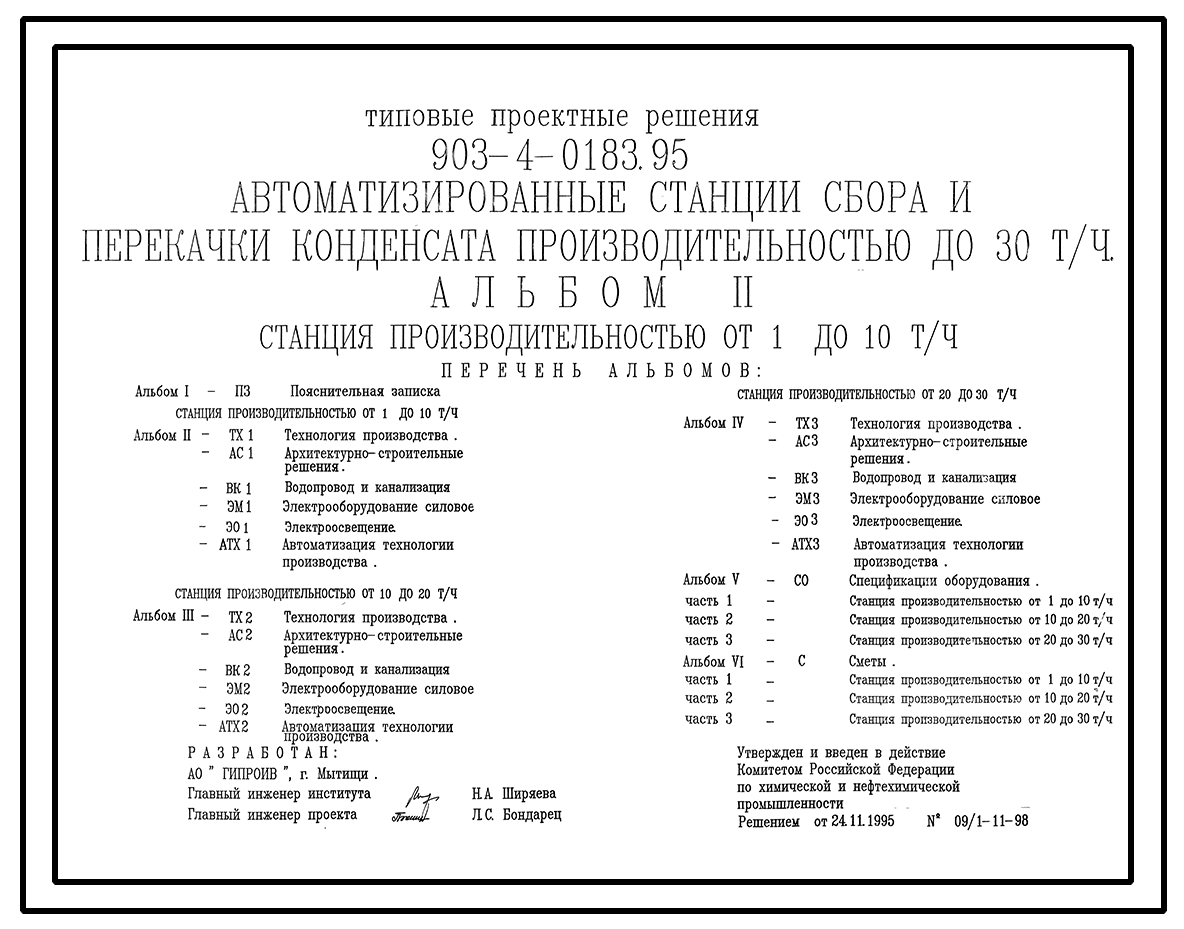

Альбом 2
Станция производительностью от 1 до 10 т/чТехнология производства.Архитектурно-строитльные решения.Водопровод и канализация.Электрооборудование силовое.Электроосвещение.Автоматизация технологии производства.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

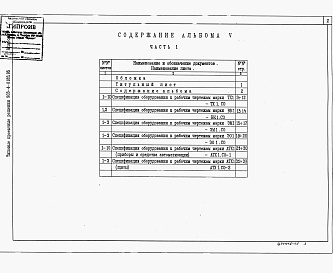

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

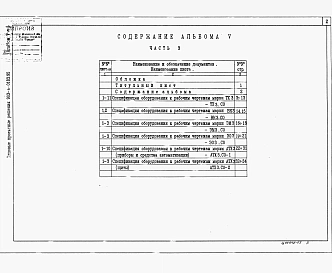

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

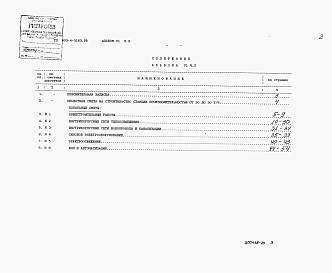

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
Автоматизированные станции сбора и перекачки конденсата до 3 т/ч

СПЕЦИФИКАЦИЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ ДЛЯ СТАНЦИИ ПРОИЗВОДИТЕЛЬНОСТЬЮ ОТ 1 ДО 10 Т/Ч
1. Бак конденсатный V= 1 куб. м; 1-1-Т37.01
2.Бак V=2 куб. м; А 16В 098.000-05
3. Гидрозатвор G=5 т/ч (н.о.)
4. Бак расширительный V=0,125 куб. м; 0,125-Т36.01
5. Бак расширительный V=0,125 куб. м; 0,125-Т36.01
6. Пробоотборник конденсата (н. о.)
7. Коллектор чистого конденсата
8. Коллектор загрязненного конденсата
9. Насос конденсатный Кс-12-50
10. Насос конденсатный Кс-12-50

СПЕЦИФИКАЦИЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ ДЛЯ СТАНЦИИ ПРОИЗВОДИТЕЛЬНОСТЬЮ ОТ 10 ДО 20 Т/Ч
1. Бак конденсатный V=2 куб. м; 1-2-Т37.02
2. Бак V=5 куб. м; А 16В 099.000-05
3. Гидрозатвор G=10 т/ч (н. о.)
4. Бак расширительный V=0,250 куб. м; 0,250-Т36.02
5. Бак расширительный V=0,125 куб. м; 0,125-Т36.01
6. Пробоотборник конденсата (н. о.)
7. Коллектор чистого конденсата
8. Коллектор загрязненного конденсата
9. Насос конденсатный Кс-20-50
10. Насос конденсатный Кс-12-50

СПЕЦИФИКАЦИЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ ДЛЯ СТАНЦИИ ПРОИЗВОДИТЕЛЬНОСТЬЮ ОТ 20 ДО 30 Т/Ч
1. Бак конденсатный V=3 куб. м; 1-3-Т37.03
2. Бак V=5 куб. м; А 16В 099,000-05
3. Гидрозатвор G=15 т/ч
4. Бак расширительный V= 0,500 куб. м; 0,500-Т36.03
5. Бак расширительный V=0,250 куб. м; 0,250-Т36.02
6. Пробоотборник конденсата (н. о.)
7. Коллектор чистого конденсата
8. Коллектор загрязненного конденсата
9. Насос конденсатный Кс-20-50
10. Насос конденсатный Кс-12-50
11. Насос конденсатный Кс-20-50

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС
Станции сбора и перекачки конденсата предназначены для сбора от потребителей и возврата теплоисточнику конденсата водяного пара Ризб=0,8 МПа, Ризб=0,5 МПа, Ризб=0,2 МПа с автоматическим анализом качества и дальнейшим разделением "чистого" и "загрязненного" потоков. Предусмотрено получение пара вторичного вскипания.
Станции могут располагаться в зданиях не ниже 2 степени огнестойкости как внутри производственных помещений с металличсекой сеткой, ак и в выделенных помещениях на отм. 0,000 и ниже.
Высота помещения - не менее 4,5 м.
Категория производства по пожарной опасности - Д.
Количество рабочих дней в году - 350.

ПРОИЗВОДСТВЕННАЯ ПРОГРАММА
Разработанные станции сбора и перекачки конденсата предусматривают обработку конденсата в количестве от 1 до 10 т/ч, от 10 до 20 т/ч, и от 20 до 30 т/ч.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Автоматизированные станции могут использоваться во всех отраслях промышленности и на педприятиях, в которых потребляется водяной пар.

ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ
Водоснабжение - от оборотной системы.
Канализация - сброс в сеть дождевых и нормативно-чистых вод.
Электроснабжение - от существующей подстанции.
Электроосвещение - люминесцентное.
Связь - существующая телефония.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ
Фундаменты под оборудование - монолитные бетонные.
Лестницы, площадки, опоры - металлические.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
За расчетный показатель принята производительность 1 т/ч конденсата. Всего расчетных единиц, соответственно, - 10, 20, 30.
