Типовой проект 903-9-25.89 Стальной бак-аккумулятор для горячей воды объемом 700 куб. м

Общие данные

Номер проекта

903-9-25.89

Наименование проекта

Стальной бак-аккумулятор для горячей воды объемом 700 куб. м

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

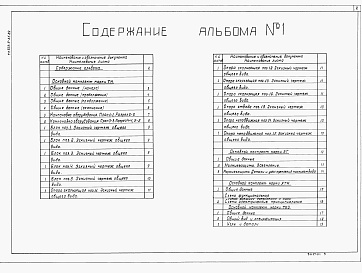

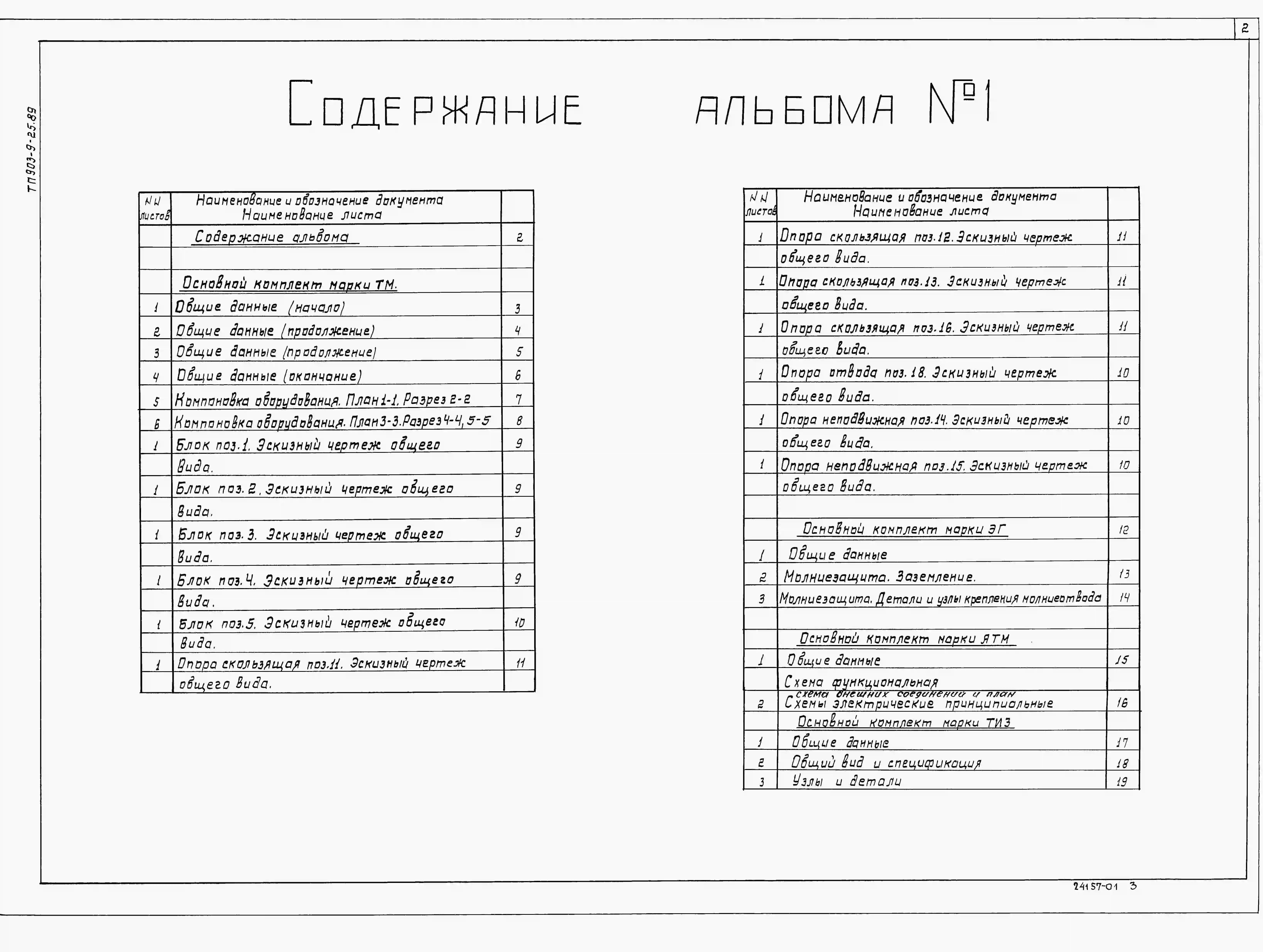

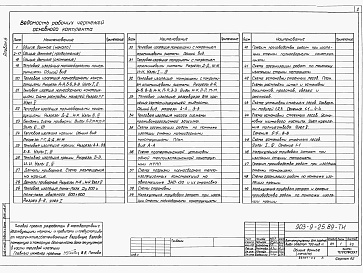

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 1
Стальная конструкция защиты (из ТП 903-9-031.89)
Новое название альбома:
Альбом 2
Применен из тп 903-9-24.89 Противокоррозионная защита
Новое название альбома:

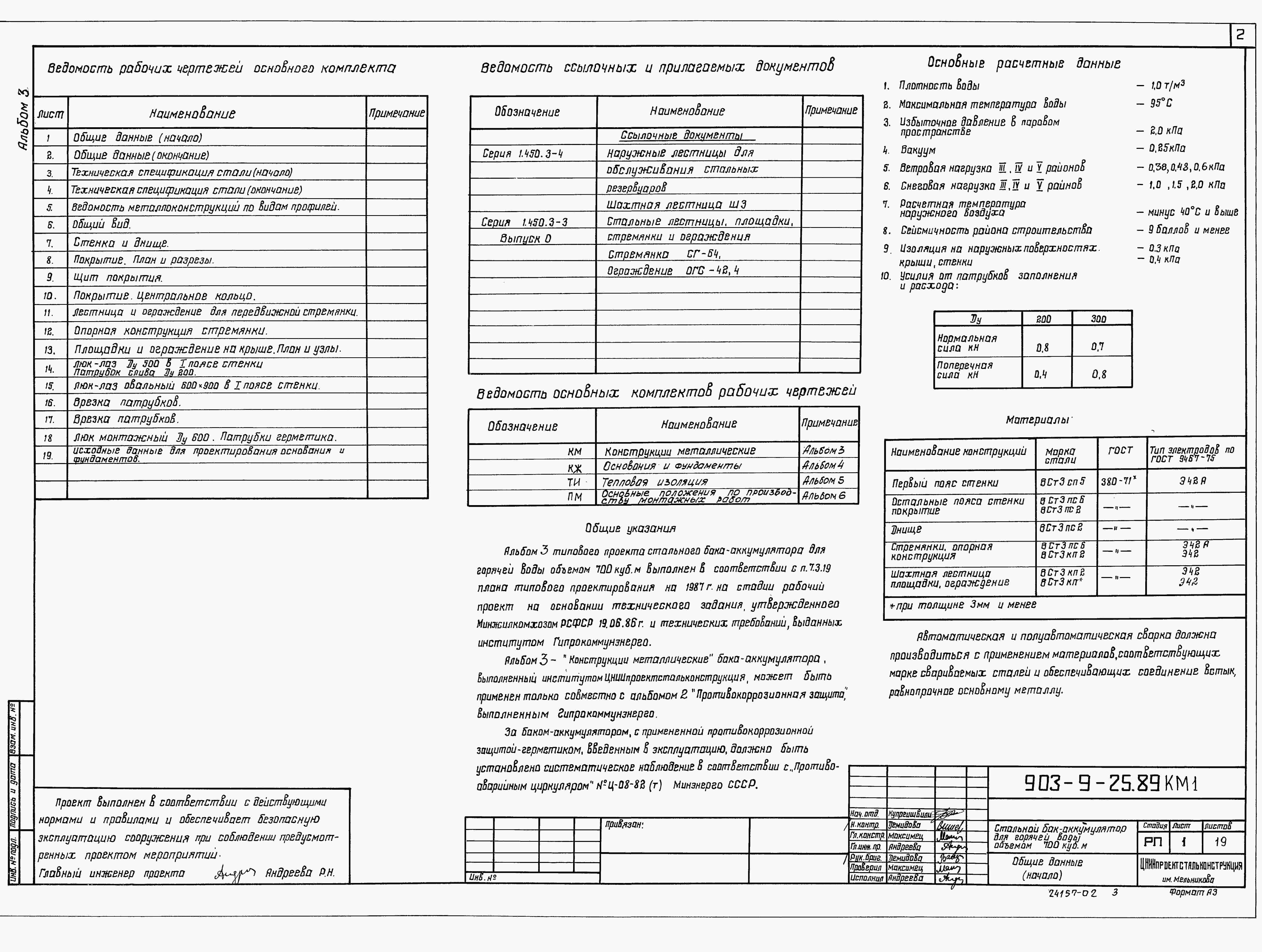

Альбом 3
Конструкции металлические
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

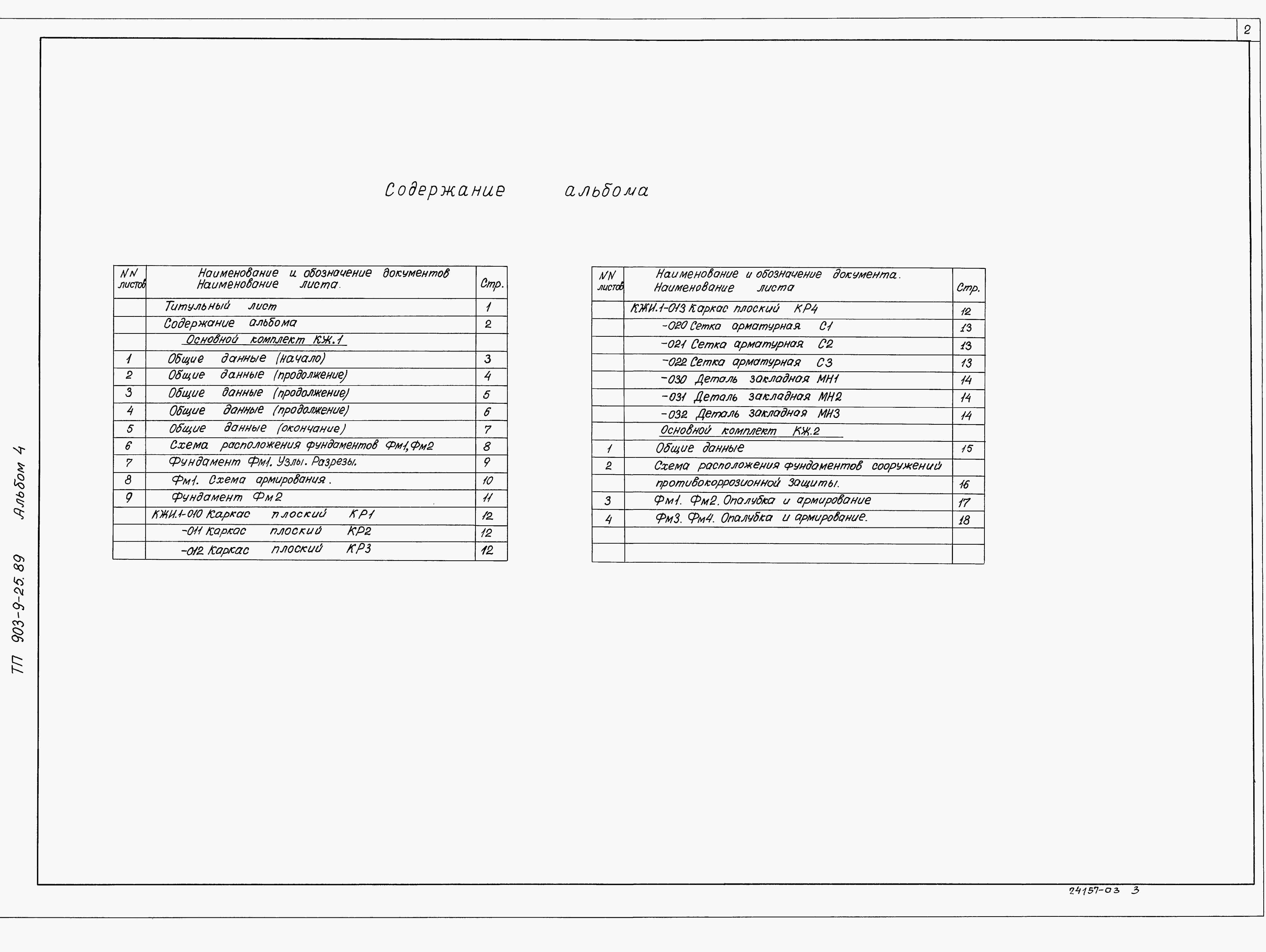

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

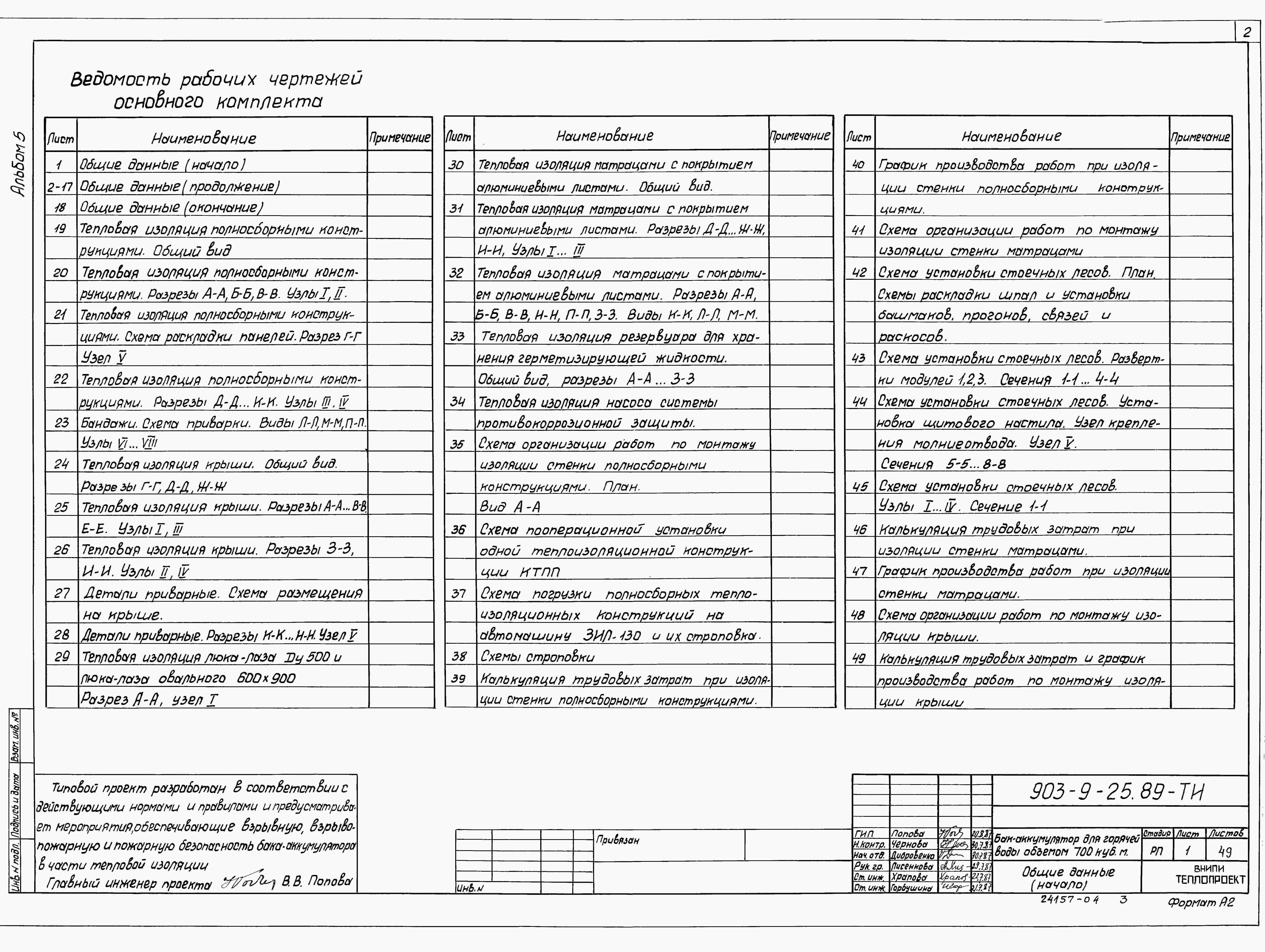

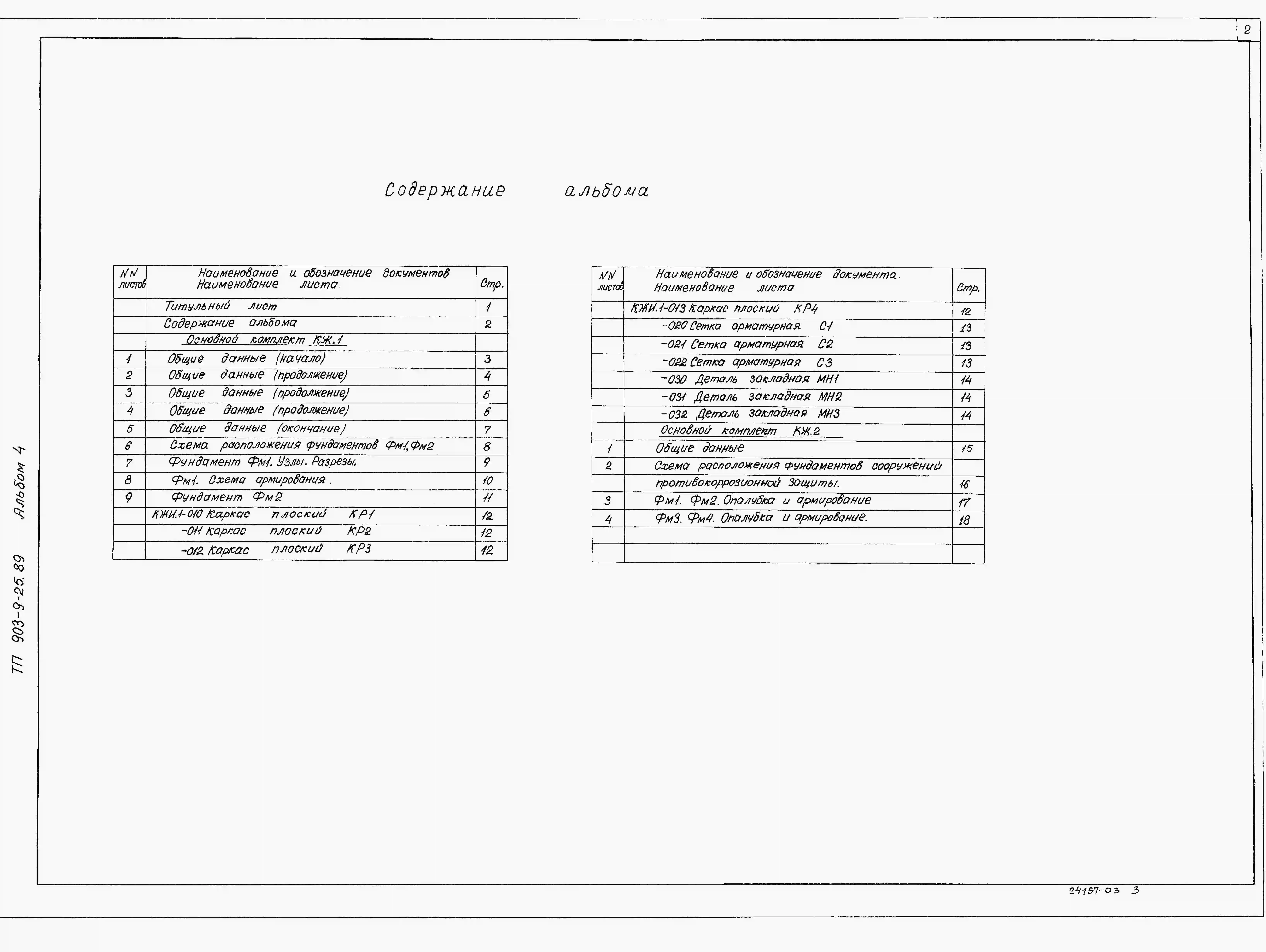

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Применен из тп 903-9-24.89 Основные положения по производству монтажных работ
Новое название альбома:
Альбом 7
Применен из тп 903-9-24.89 Монтажные приспособления
Новое название альбома:
Альбом 8
Ведомости потребности в материалах
Новое название альбома:

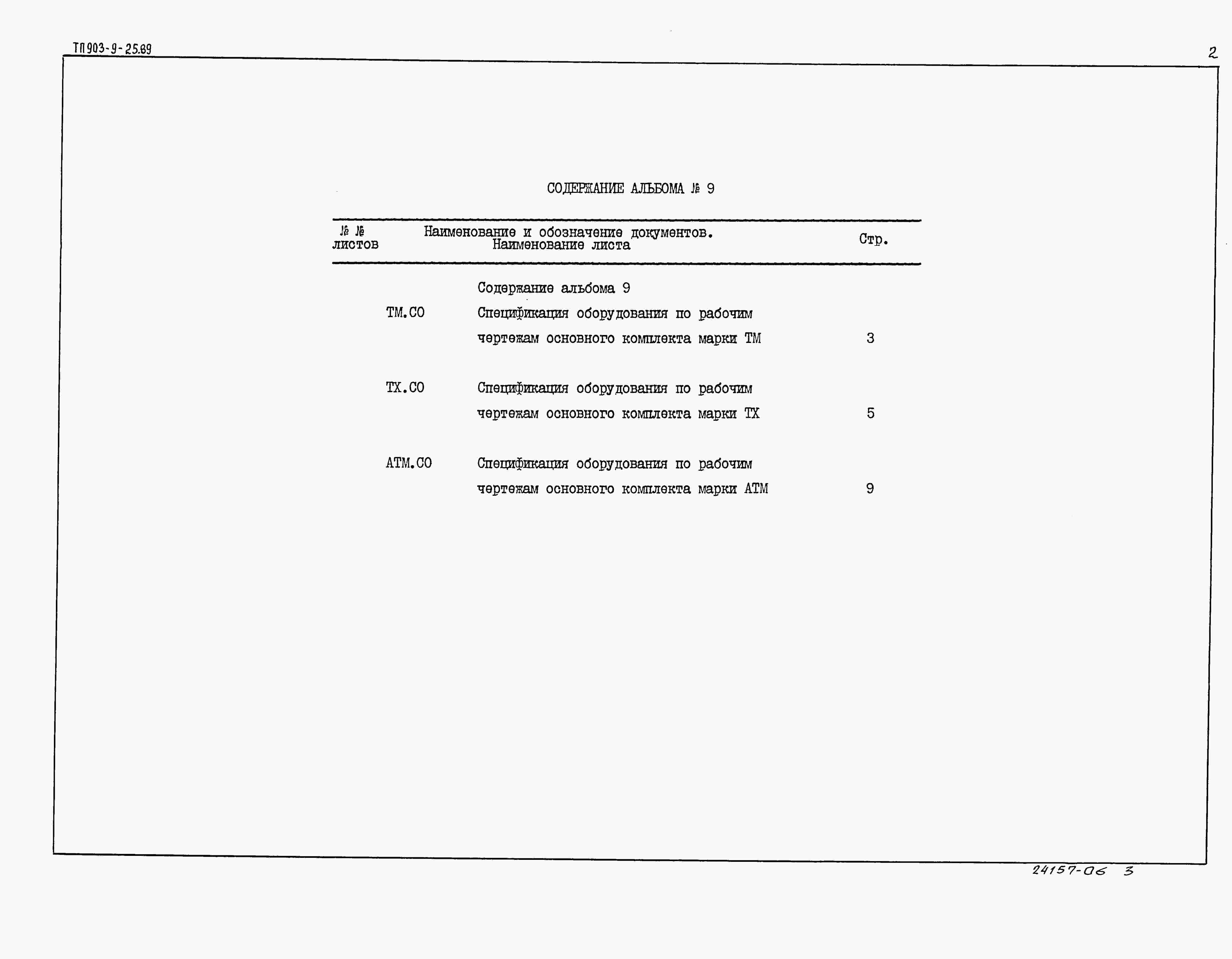

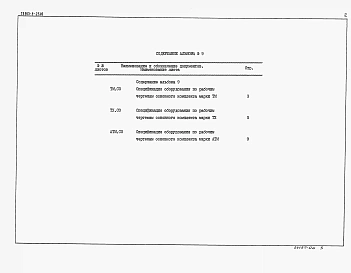

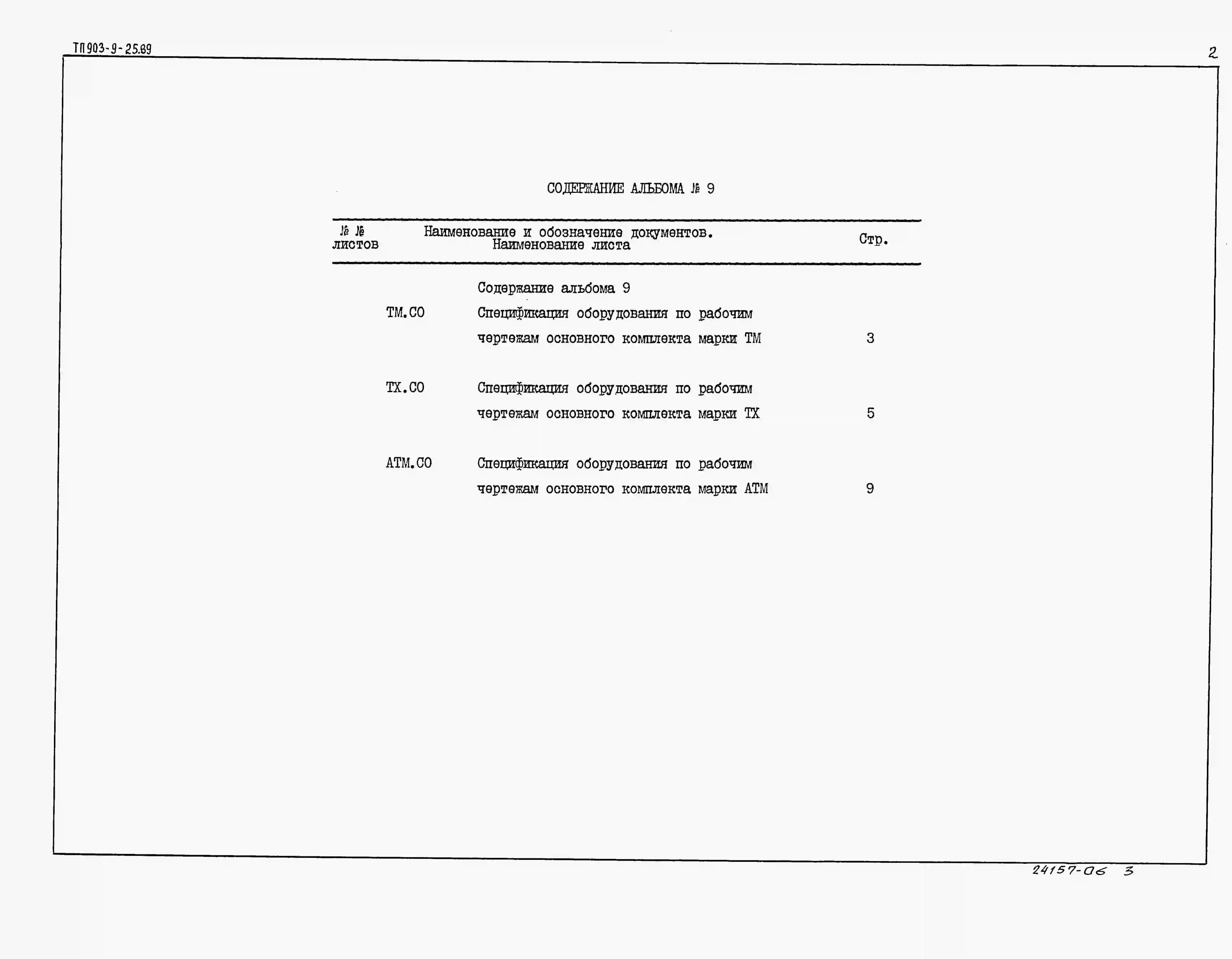

Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 10
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ.
1. Патрубок заполнения – 1 шт.
2. Патрубок расхода – 1 шт.
3. Патрубок слива – 1 шт.
4. Патрубок перелива – 1 шт.
5. Патрубок вентиляционный.
6. Люк монтажный – 1 шт.
7. Люк-лаз овальный.
8. Люк-лаз.
9. Передвижная стремянка – 1 шт.
10. Шахтная лестница – 1 шт.
11. Резервуар хранения герметиз. жидкости – 1 шт.
12. Насос герметизирующей жидкости типа Х 45/31а-Д.
13. Загрузочно-разгрузочное устройство для герметизирующей жидкости – 1 шт.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА.
Бак-аккумулятор предназначен для хранения воды с температурой до 950С в системах централизованного теплоснабжения.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундамент под бак-аккумулятор – кольцевой монолитный, железобетонный на песчаной подушке. Марка бетона В15, F200, W4.
Фундаменты под резервуар хранения герметика – монолитные железобетонные.
Днище и стенка – стальные рулонные по ГОСТ 19903-74.
Крыша – коническая из укрупненных сборных стальных элементов.
Наружная лестница – шахтная стальная по серии 1.450.3-4.
Изоляция стенок бака-аккумулятора и резервуара – маты минераловатные прошивные по ГОСТ 21880-86 с покрытием из алюминиевого листа АД1Н по ГОСТ 21631-76.
Наибольшая масса монтажного элемента (рулон стенки) – 12,84 т.
Отделка внутренняя – покрытие герметизирующей жидкостью АГ-4 по ТУ 26-02-592-83.
Отделка наружная – покрытием слоем грунта ГФ-021.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Рабочий объем бака-аккумулятора – 658 м3.

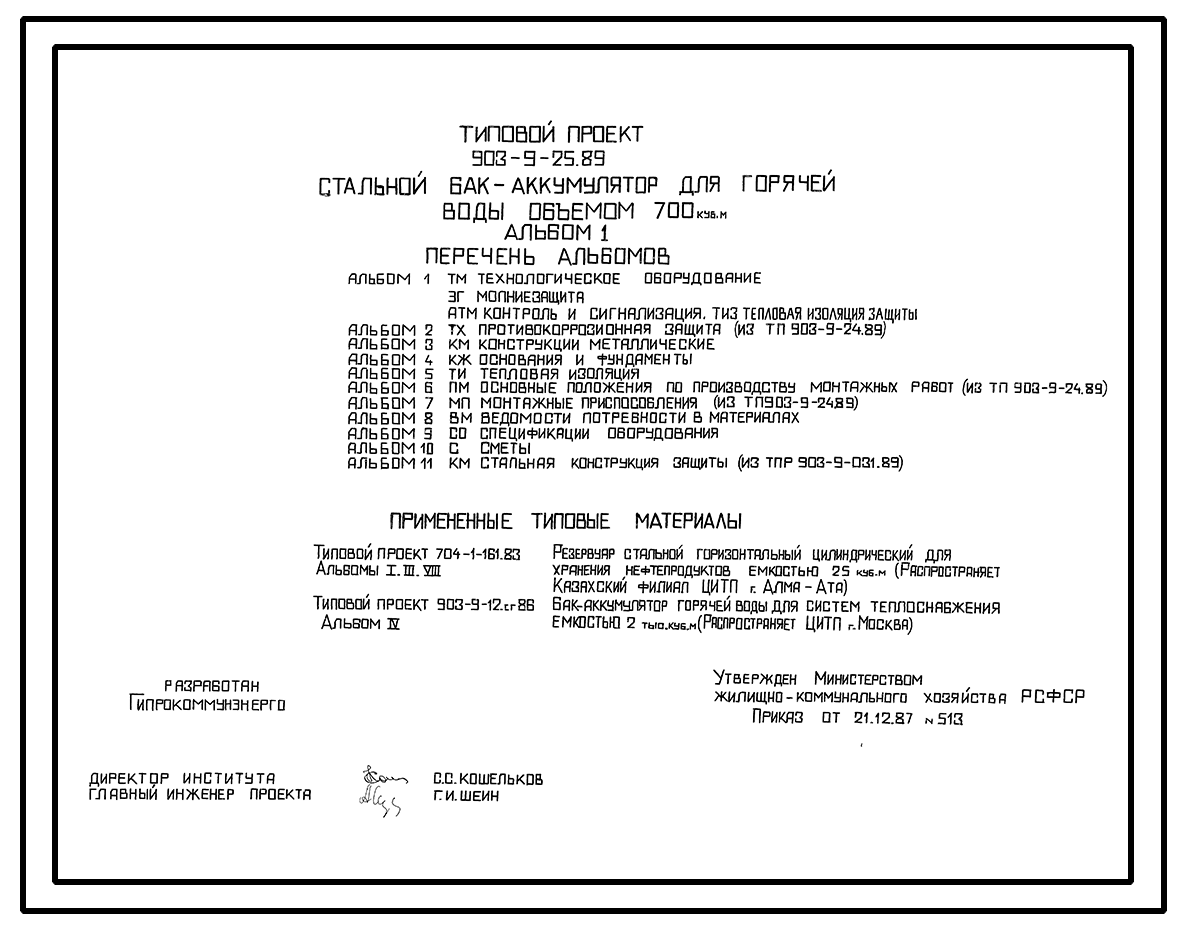

СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ.
Альбом 1. Технологическое оборудование. Молниезащита. Контроль и сигнализация. Тепловая изоляция защиты.
Альбом 2. Противокоррозионная защита (из. т.п. 903-9-24.89).
Альбом 3. Конструкции металлические.
Альбом 4. Основания и фундаменты.
Альбом 5. Тепловая изоляция.
Альбом 6. Основные положения по производству монтажных работ (из т.п. 903-9-24.89).
Альбом 7. Монтажные приспособления (из т.п. 903-9-24.89).
Альбом 8. Ведомости потребности в материалах.
Альбом 9. Спецификации оборудования.
Альбом 10. Сметы.
Альбом 11. Стальная конструкция защиты (из т.п. 903-9-031.89).
Примененные типовые проекты – т.п. 704-1-161.83. Альбомы 1, 3, 8. Резервуар стальной горизонтальный цилиндрический для хранения нефтепродуктов емкостью 25 м3.
Типовой проект 903-9-12сп86. Альбом 4. Бак-аккумулятор горячей воды для систем теплоснабжения емкостью 2000 м3.
Объем проектных материалов, приведенных к формату А4 – 718 форматок.


Нормативные документы

Номер документа
Наименование
Прокат листовой горячекатаный. Сортамент (с Изменениями N 1-6)
Листы из алюминия и алюминиевых сплавов. Технические условия (с Изменениями N 1, 2, 3)
