Типовой проект 903-9-22см.88 Бак-аккумулятор стальной для горячей воды емкостью 5 тыс. куб.м для сооружения в районах Крайнего Севера (с температурой наружного воздуха ниже -40 °С). Сейсмичность 9 баллов. Грунты вечномерзлые

Общие данные

Номер проекта

903-9-22см.88

Наименование проекта

Бак-аккумулятор стальной для горячей воды емкостью 5 тыс. куб.м для сооружения в районах Крайнего Севера (с температурой наружного воздуха ниже -40 °С). Сейсмичность 9 баллов. Грунты вечномерзлые

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

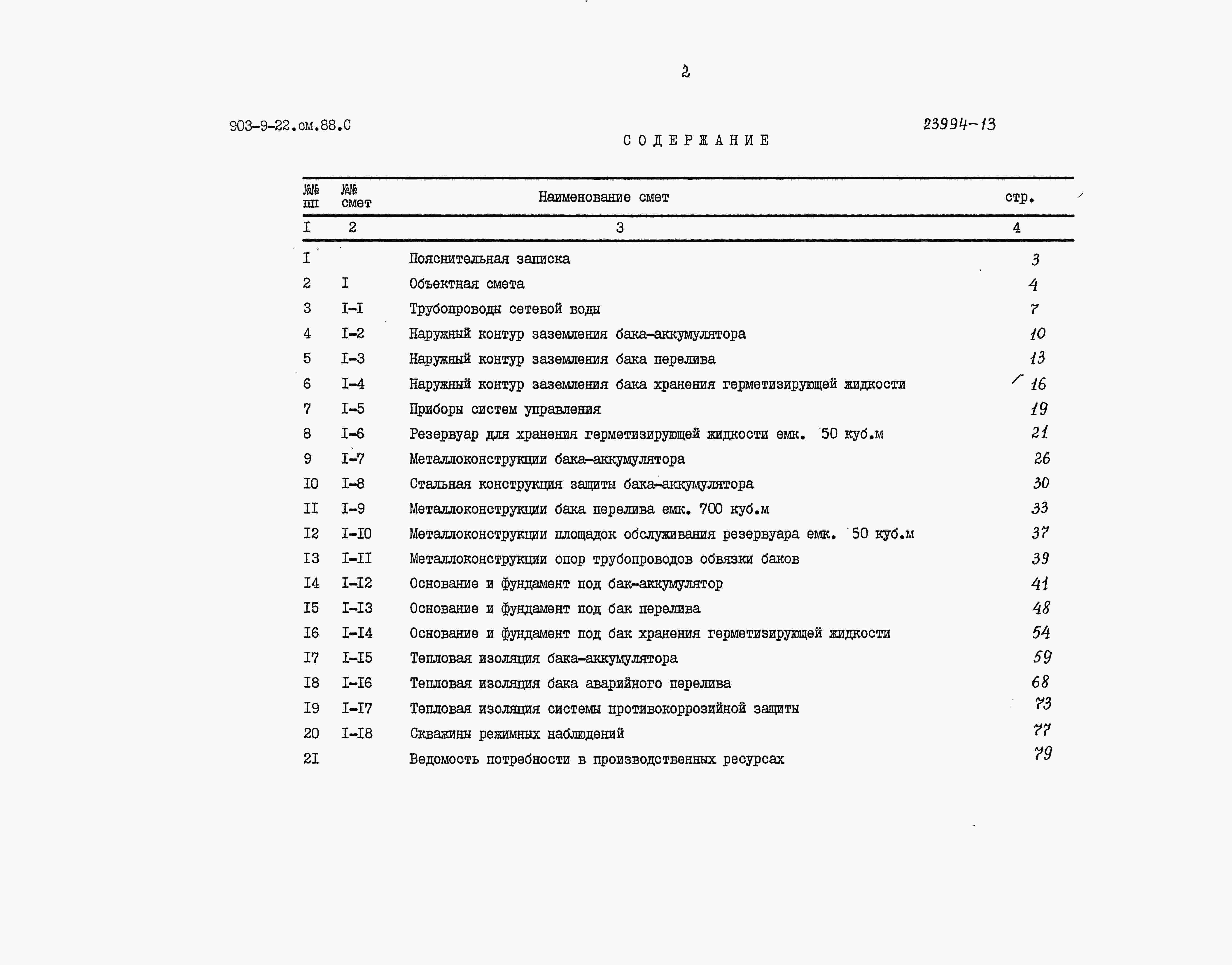

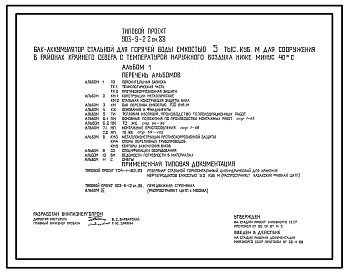

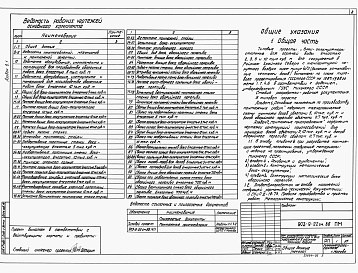

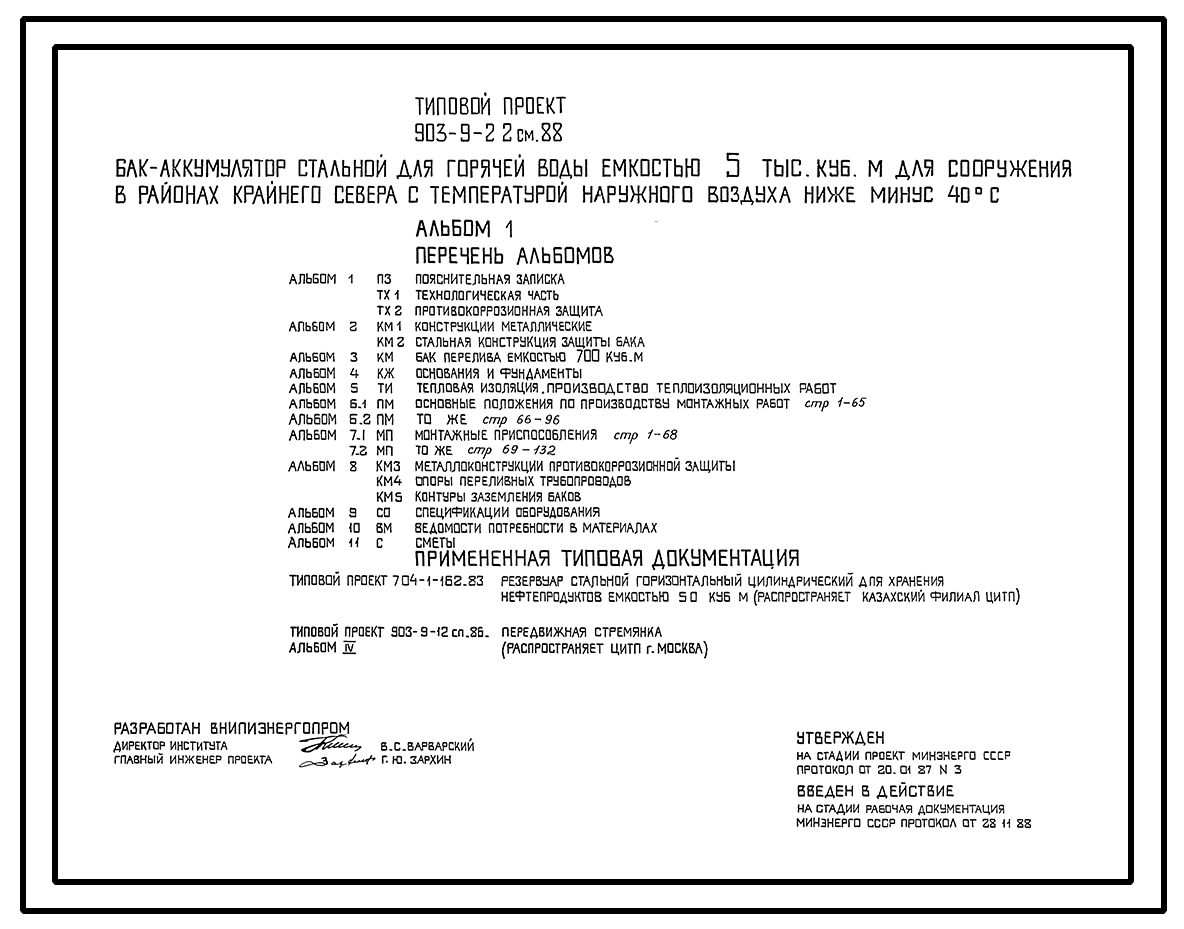

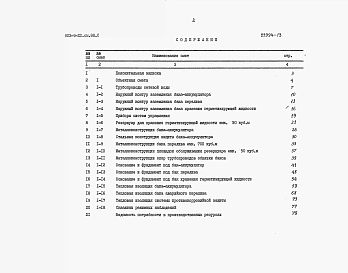

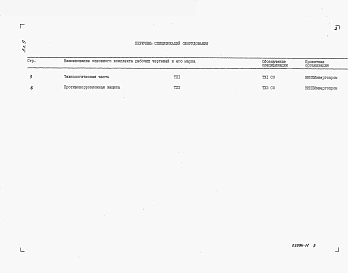

Альбом 1
Пояснительная записка.Технологическая часть. Противокоррозионная защита
Новое название альбома:

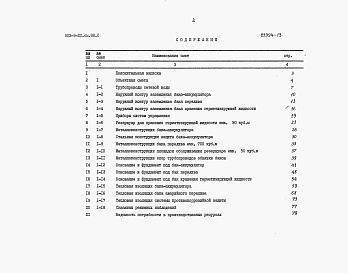

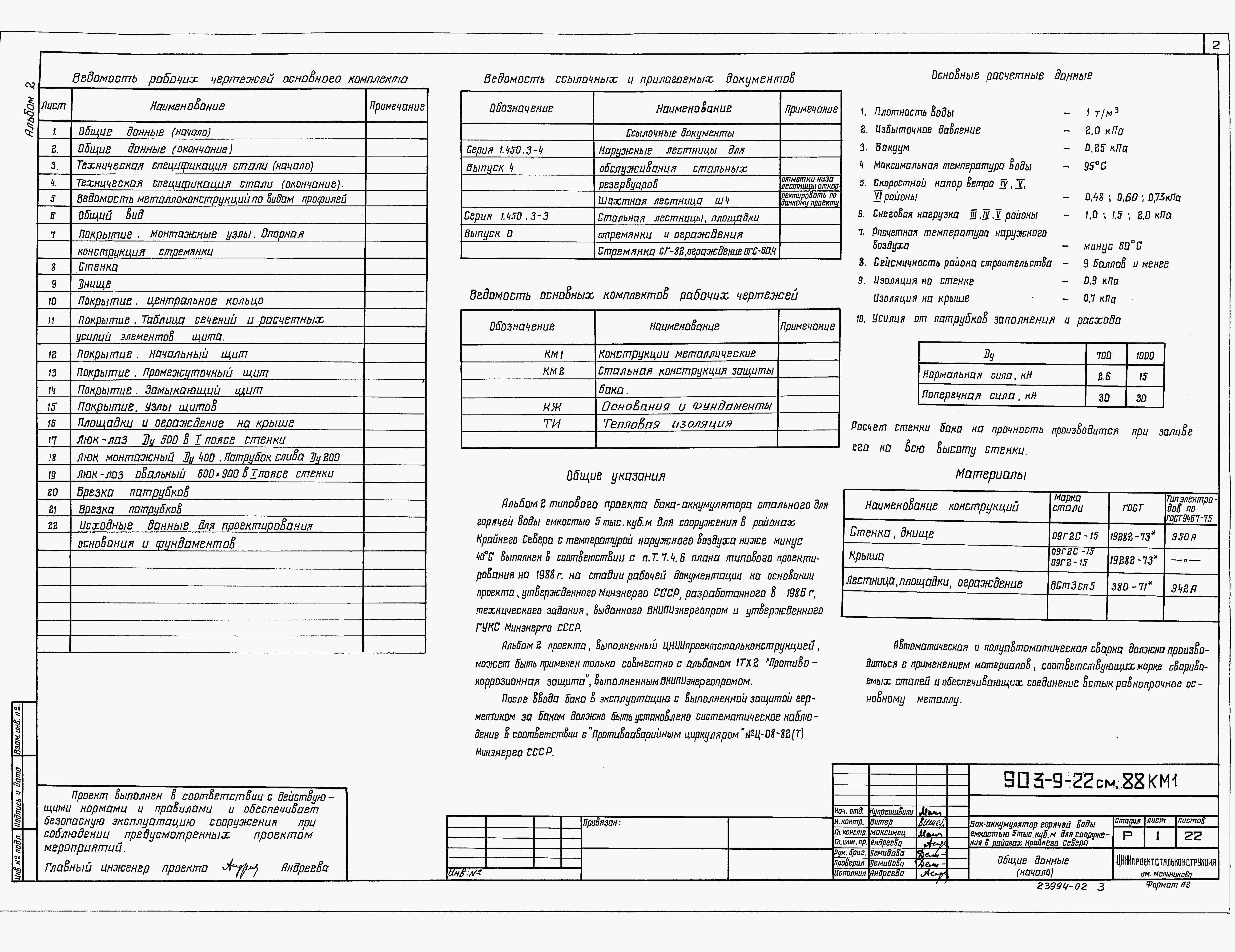

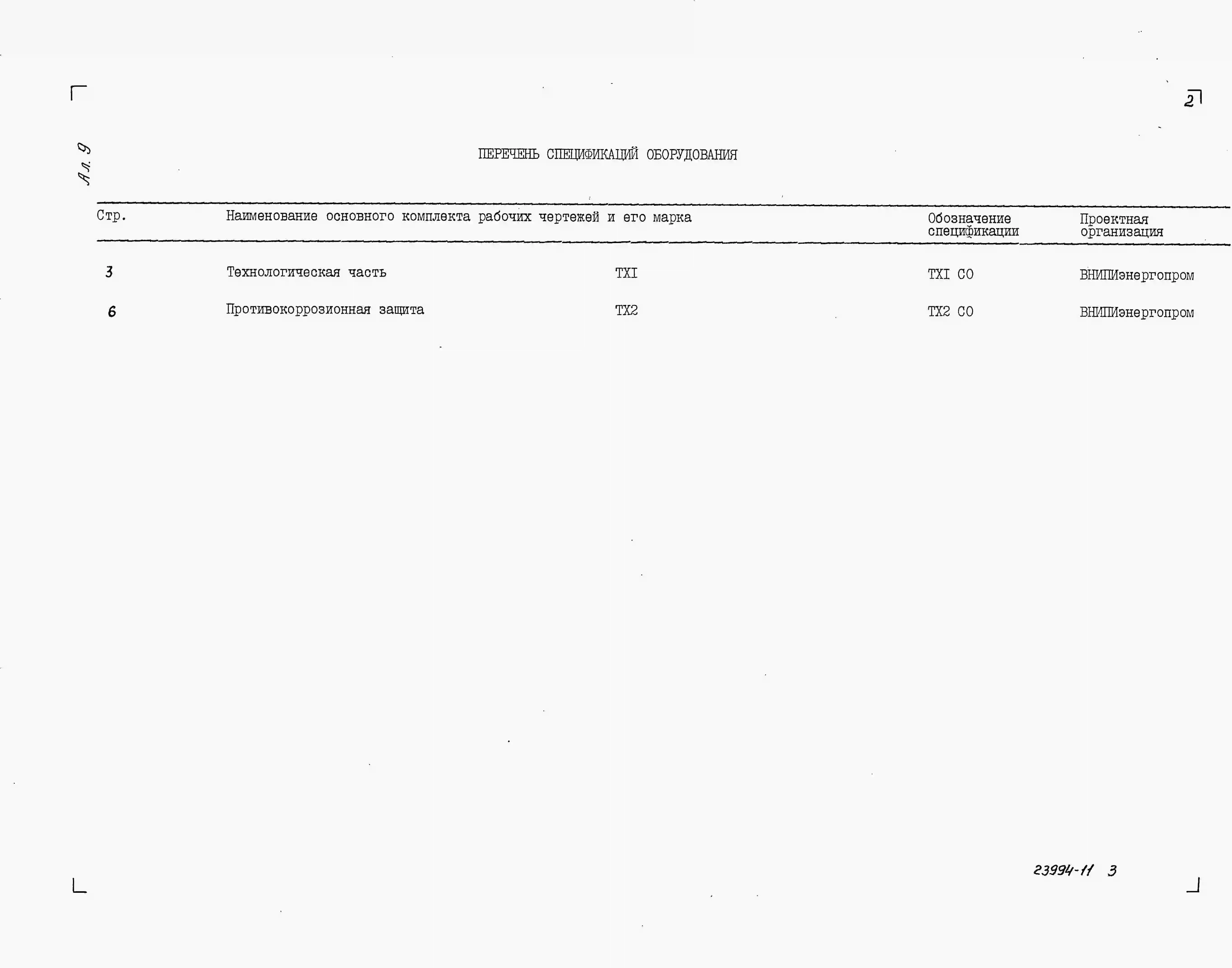

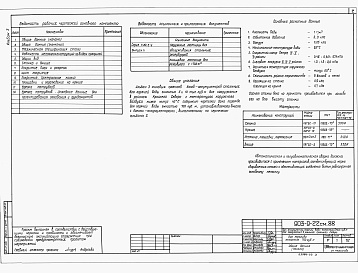

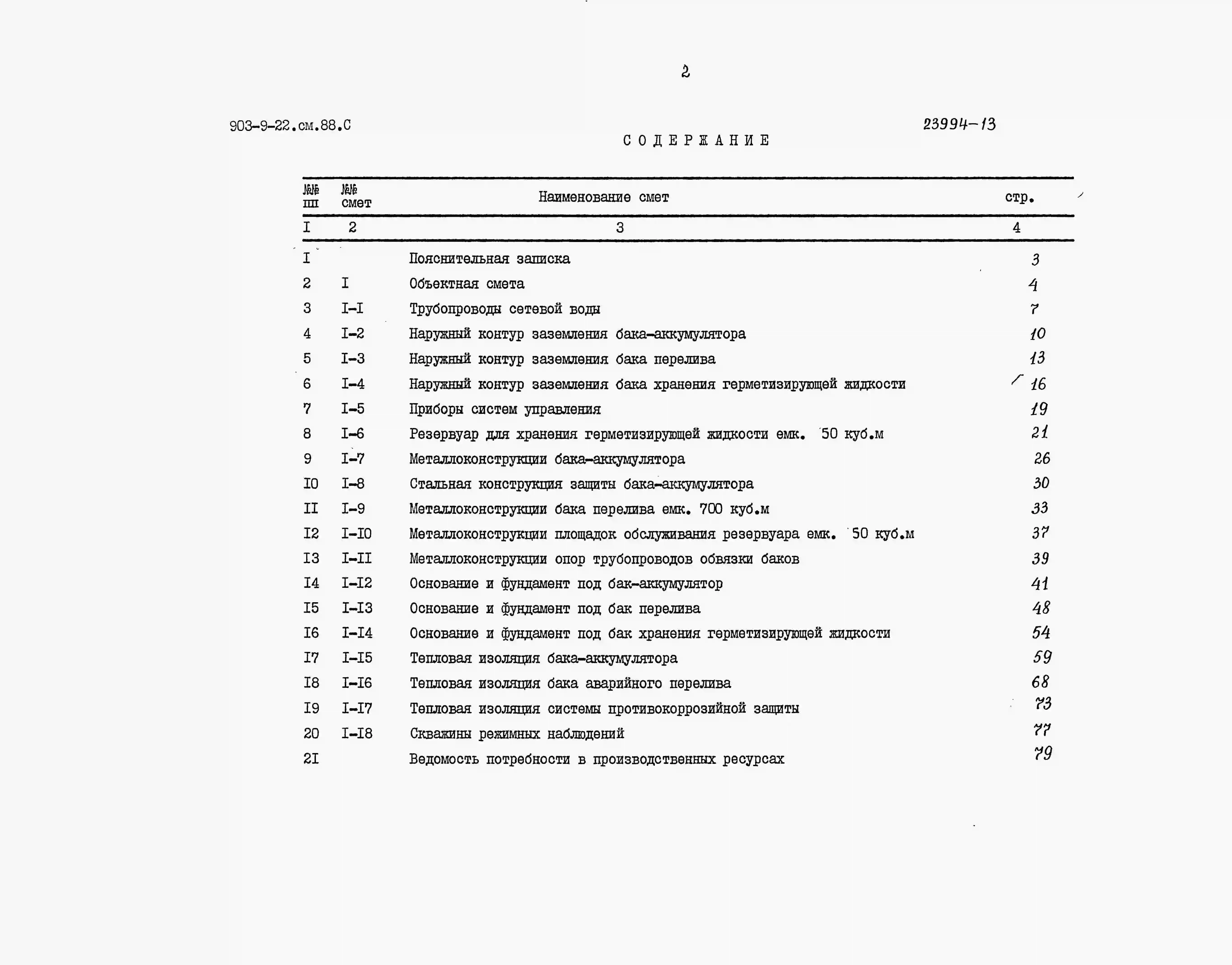

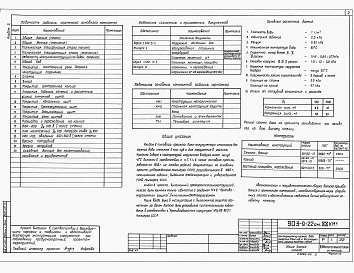

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

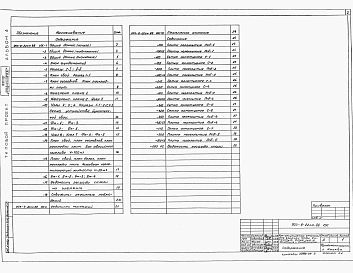

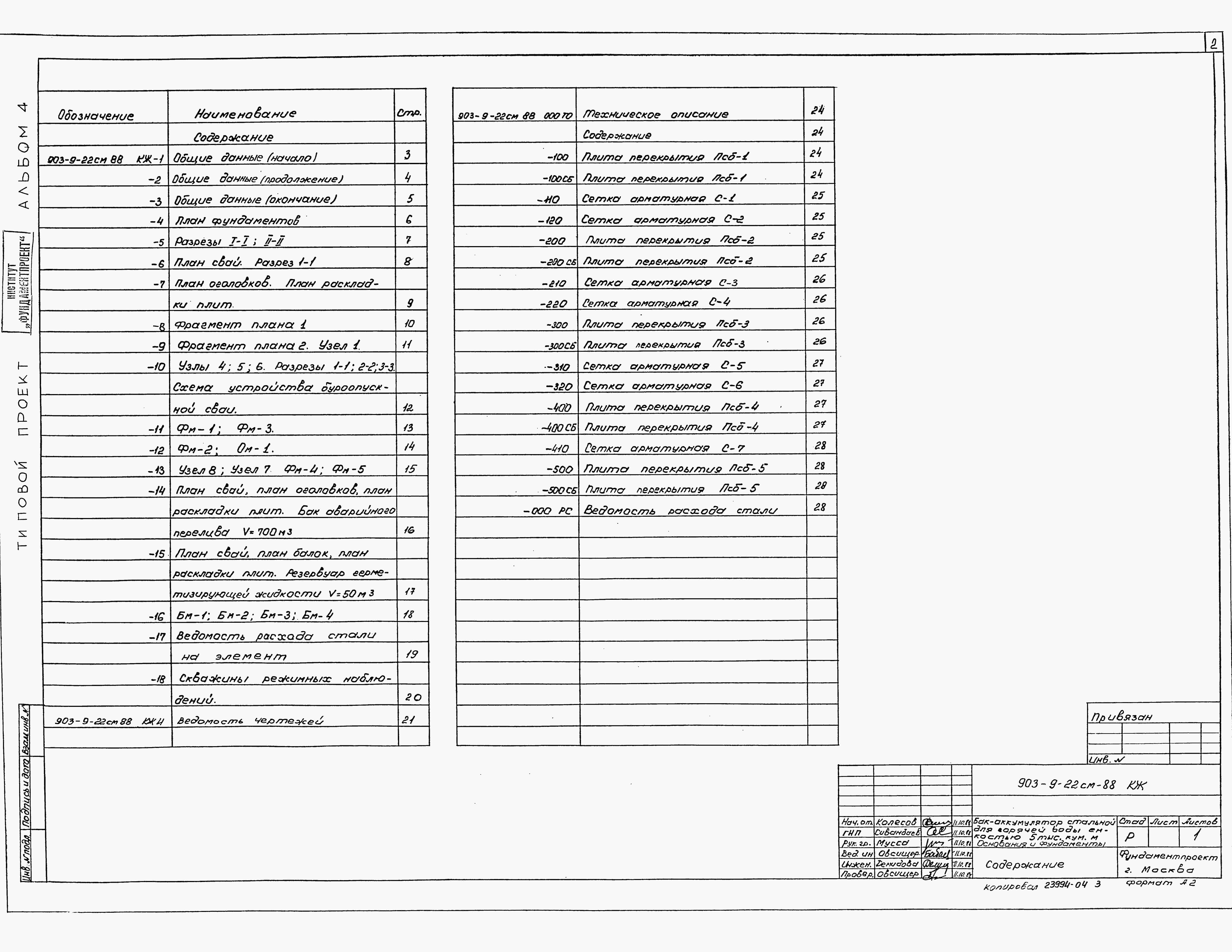

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

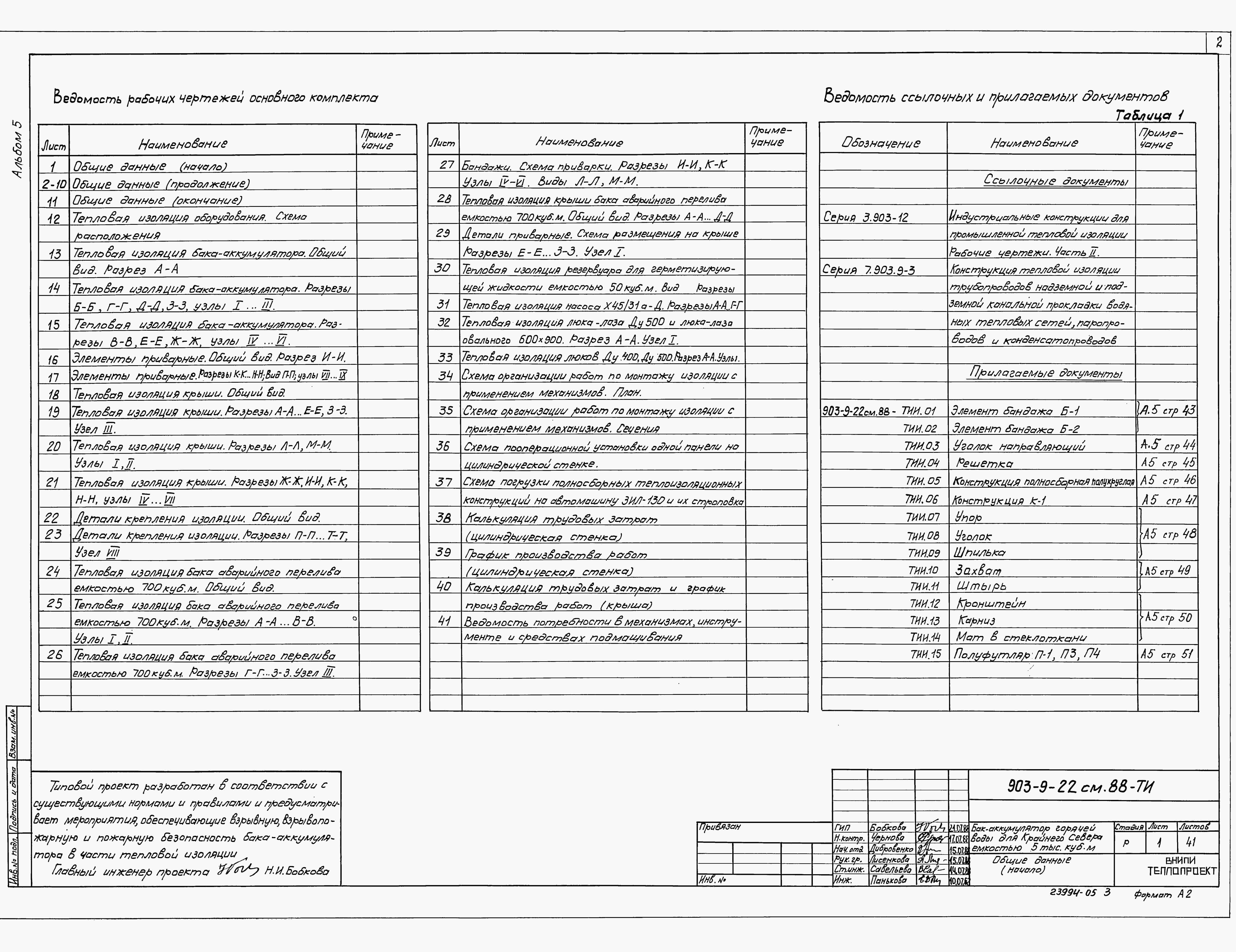

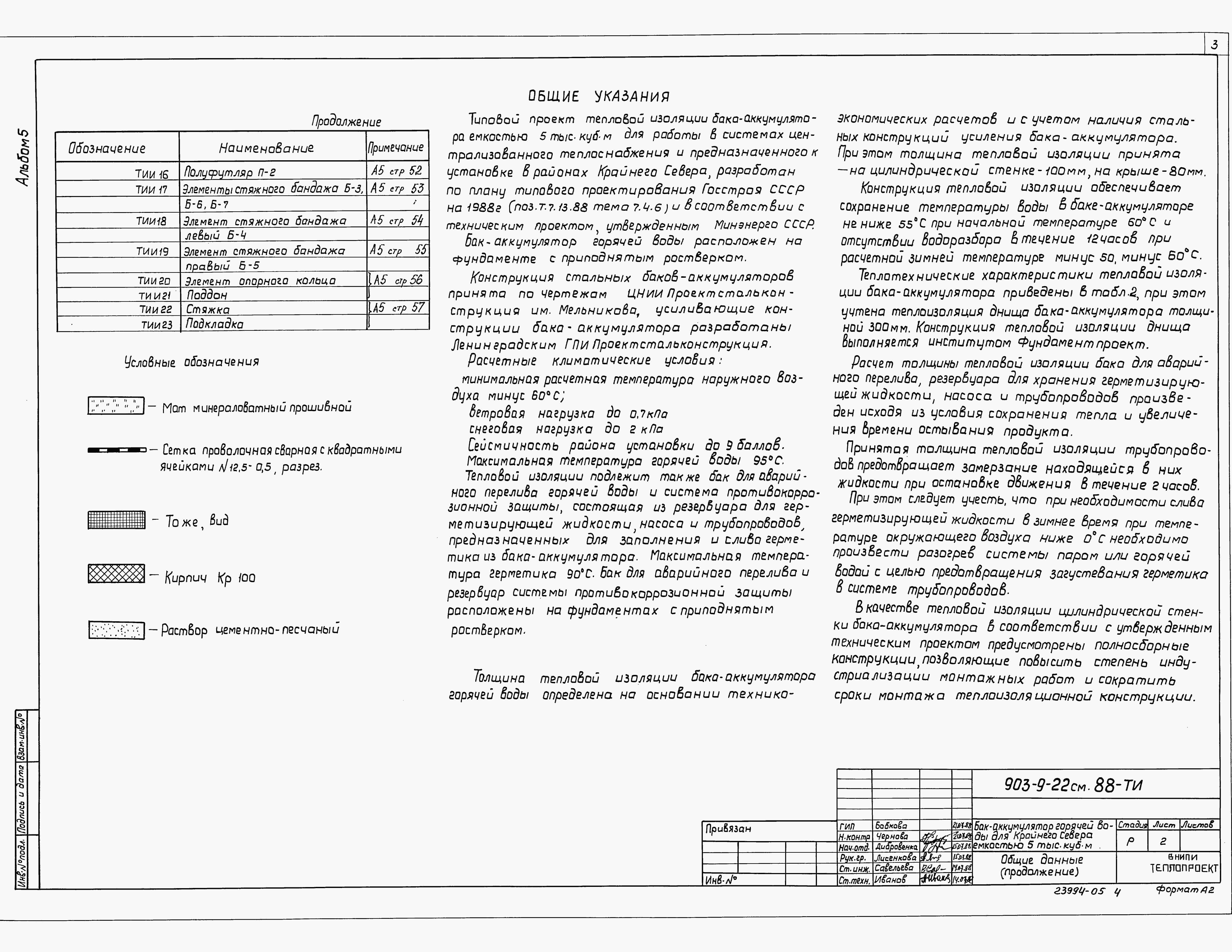

Альбом 5
Тепловая изоляция. Производство теплоизоляционных работ
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 6.1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6.2
Основные положения по производству монтажных работ
Новое название альбома:
Альбом 7.1
Монтажные приспособления
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Альбом 7.2
Монтажные приспособления
Новое название альбома:
Альбом 8
Металлоконструкции противокоррозионной защиты. Опоры переливных трубопроводов. Контуры заземления баков
Новое название альбома:

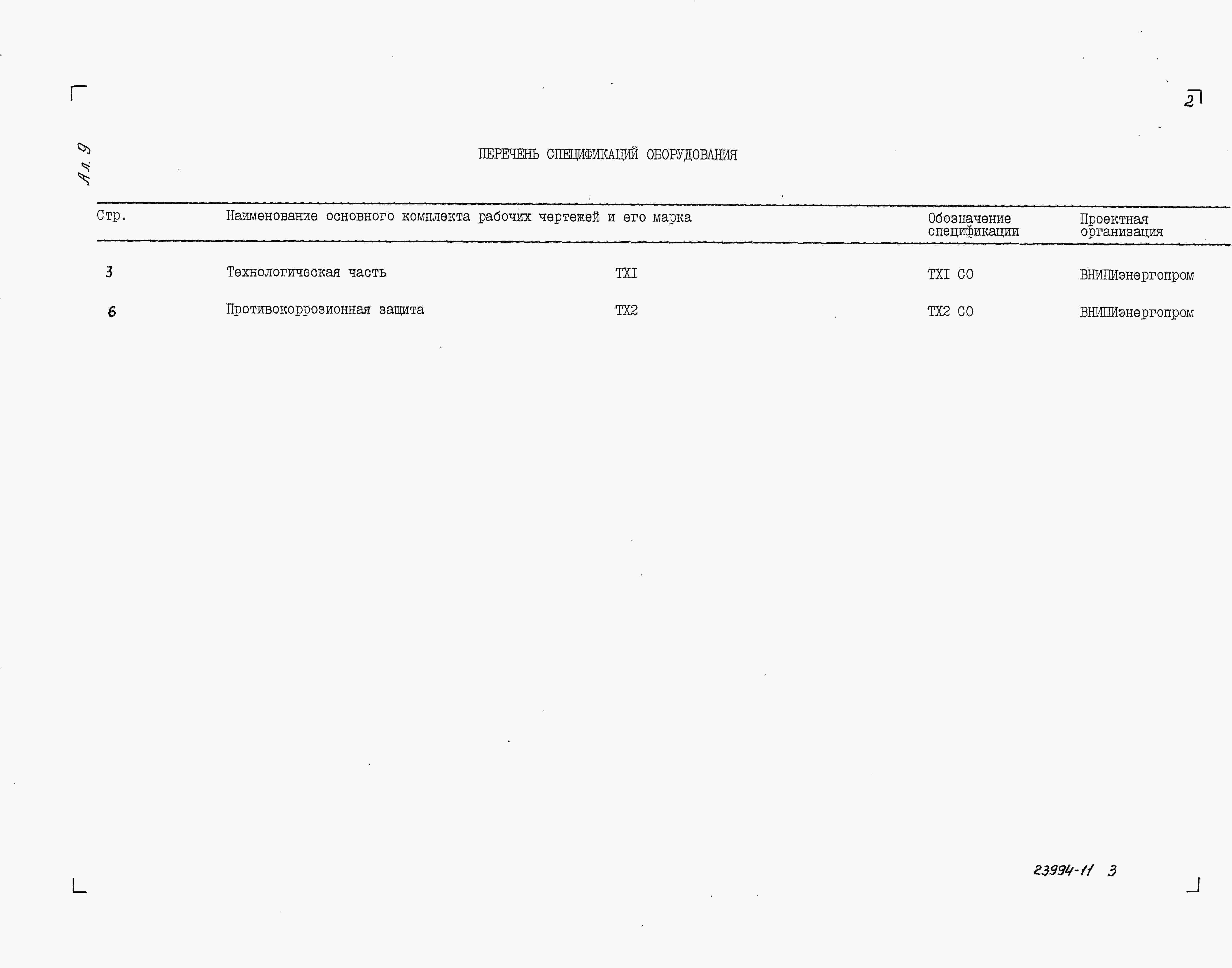

Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 10
Ведомости потребности в материалах
Новое название альбома:
Альбом 11
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
Бак-аккумулятор стиальной для горячей воды емкостью 5 тыс. куб. м. для сооружения в районах крайнего севера с температурой наружного воздуха ниже минус 40 градусов.

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Бак аккумулятор
2. Бак перелива
3. Резервуар для хранения герметизирующей жидкости (ТП 704-1-162.83)
4. Насос герметизирующей жидкости

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Бак-аккумулятор предназначен для сбора и хранения воды с температурой до 95 градусов в системах централизованного теплоснабжения.
Бак перелива емкостью 700 куб. м. предназначен для приема горячей воды из бака-аккумулятора.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ
Днища и стенки - стальные, рулонные, заводского изготовления.
Крыша- коническая из отдельных оборных щитов.
Наружная лестница - шахтная, стальная, многомаршевая.
Стремянка - стальгная передвижная для осмотра внутренней поверхности бака-аккумулятора.
Резервуар - стальной горизонтальный цилиндрический емкостью 50 куб. м. для хранения герметизирующей жидкости.
Насос - типа АХ45/31-К-СД для перекачки герметизирующей жидкости.
Изоляция стенок баков - из полносборных конструкций.
Изоляция крыш баков - из минераловатных прошивных матов с покрытием из алюминиевого листа.
Фундаменты баков - свайные. Сваи железобетонные серии 1.011.1-8М. Способ погружения свай - буроотпускной. Фундаменты - с проветриваемым подпольем высотой 1,8 м. Ростверк под днищем бака - из железобетонных плит. По верху ростверка укладывается теплоизоляционный материал высотой 300 мм с защитным слоем из бетона толщиной 70 мм.

ОТДЕЛКА
Наружная поверхность бака грунтуется двумя слоями ФЛ-ОЗК ГОСТ 9109-81.
Внутренняя - покрывается герметизирующей жидкостью АГ-4 по ТУ 26-02-592-83.

СТЕПЕНЬ ОГНЕСТОЙКОСТИ
Вторая

СЕЙСМОСТОЙКОСТЬ
9 баллов

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Рабочая емкость бака-аккумулятора 4000 куб. м.
Расчетный показатель - 1 куб. м. рабочей емкости.

Нормативные документы

Номер документа
Наименование
Грунтовки ФЛ-03К и ФЛ-03Ж. Технические условия (с Изменениями N 1, 2, 3)
