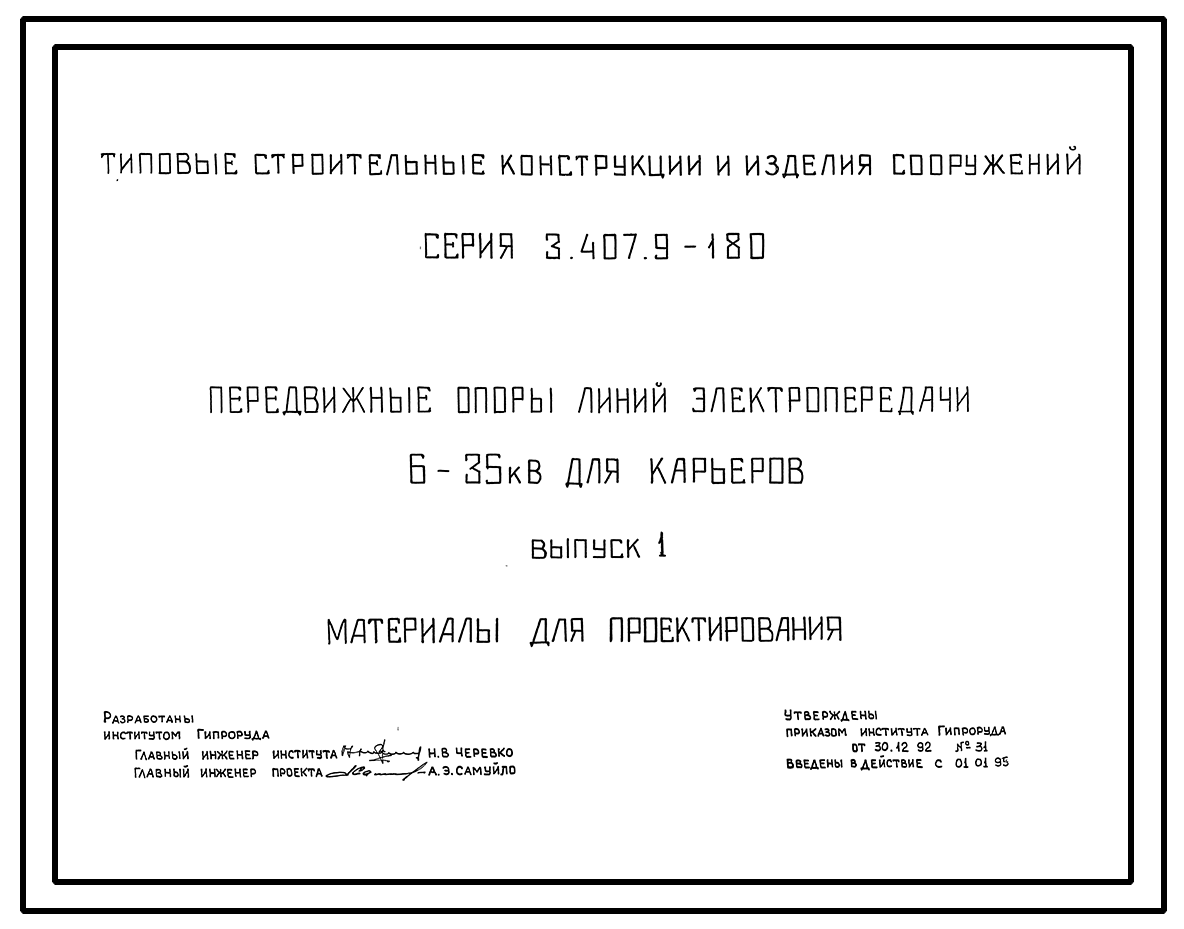

Серия 3.407.9-180 Передвижные опоры линий электропередачи 6-35 кВ для карьеров. Выпуск 1 Материалы для проектирования
информация о проекте
Опоры предназначены для подвески проводов трехфазных сечением до 120 мм2. Алюминиевых или до 95 мм2 сталеалюминиевых и одного заземляющего провода сечением до 50 мм2 передвижных линий электропередачи 6-35 кВ для карьеров или других временных объектов.
В зависимости от места установки опоры запроектированы промежуточными, угловыми, анкерными и концевыми. Устойчивость опор на поверхности обеспечивается подножниками, металлическими и железобетонными. Опоры применяются в районах несейсмических и с сейсмичностью 7 баллов.
Техническая характеристика
Опоры изготавливаются из следующих материалов:
- бревна хвойных пород (сосна, лиственница, ели, пихта) 2-го сорта по ГОСТ 9463-38 толщиной (диаметр по верху) от 16 до 24 см. В некоторых случаях, указанных в выпуске 2, допускается применение лесоматериалов 3-го сорта;
- стали марок С255, С345 по ГОСТ 27772-88;
- арматурная сталь классов А-1 и А-3 по ГОСТ 57-81-82;
- тяжелый бетон класса В15 по ГОСТ 25192-82.
В таблицах масса стали стальных опор дана с учетом массы стальных подножников. Для опор с оттяжками (имеющими в марке индекс «Т») учтены материалы на элементы оттяжек. В графе таблиц «сталь приведенная» дана масса стали, приведенной к стали класса А-1 – для арматуры железобетонных изделий и к стали с пределом текучести 225 Мпа – для стальных изделий.
Выпуск 1. Материалы для проектирования.
Выпуск 2. Деревянные опоры для линий электропередачи 6-35 кВ.
Выпуск 3. Деревянные опоры для линий электропередачи 6-35 кВ.
Выпуск 4. Опоры и конструктивные элементы опор для особых случаев. Рабочие чертежи.
Объем проектных материалов, приведенных к формату А4 – 704 форматки.
История изменений

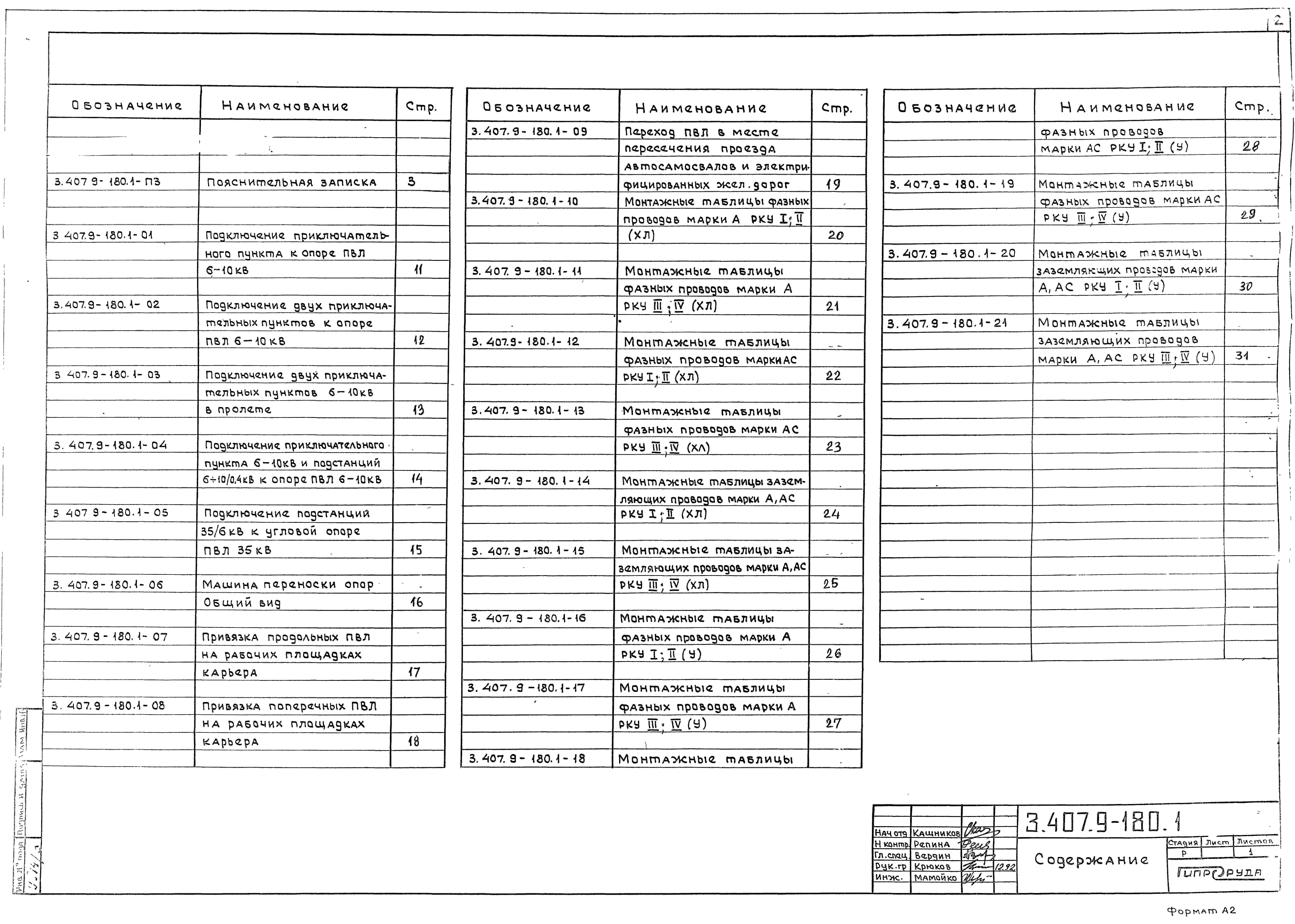

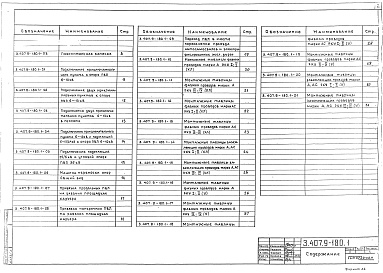

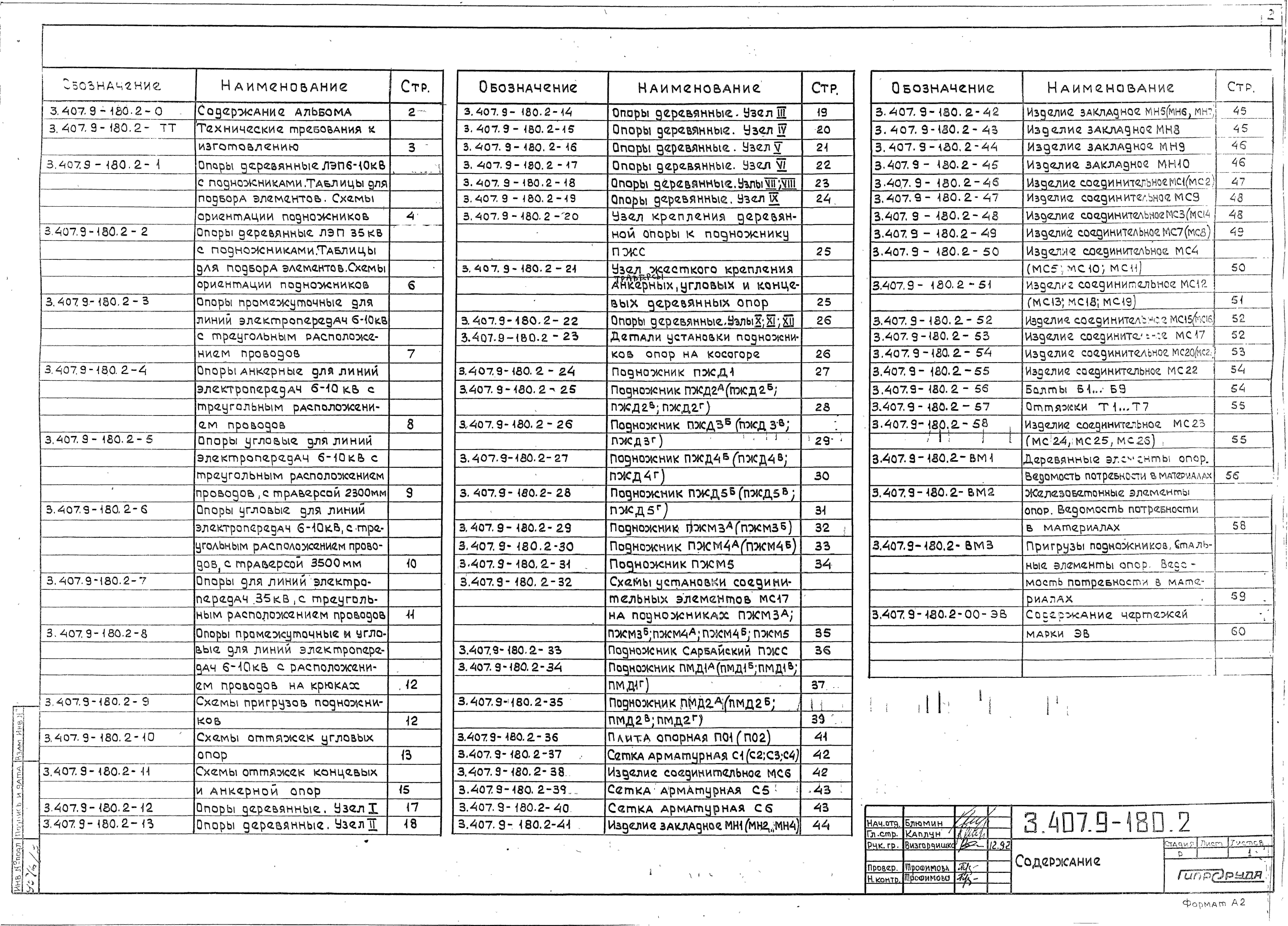

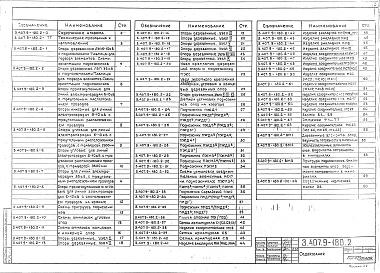

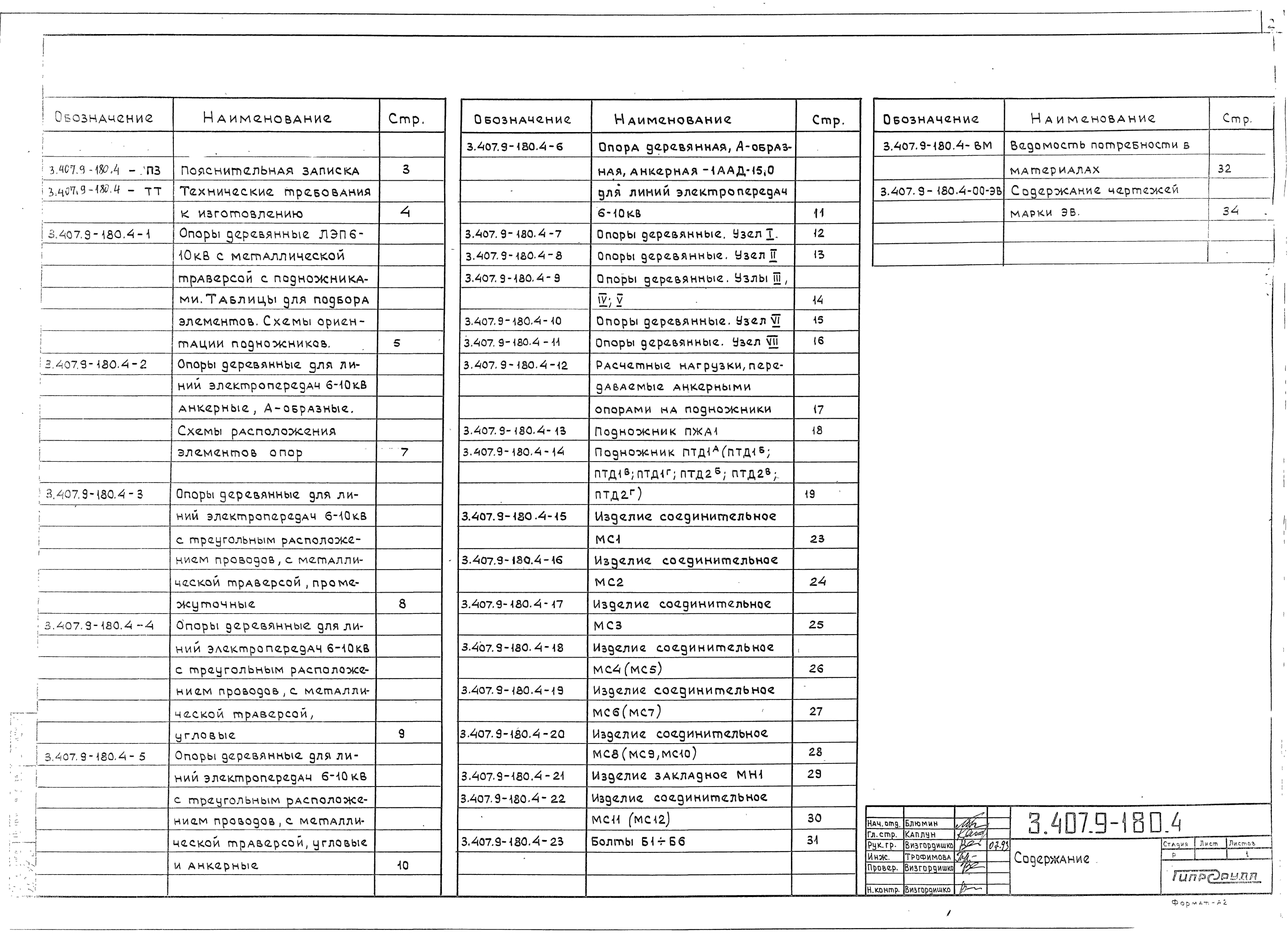

Состав проекта
