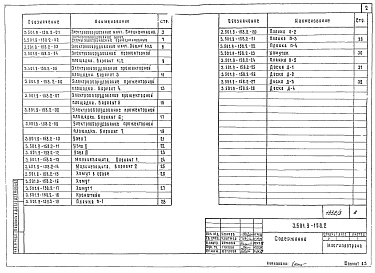

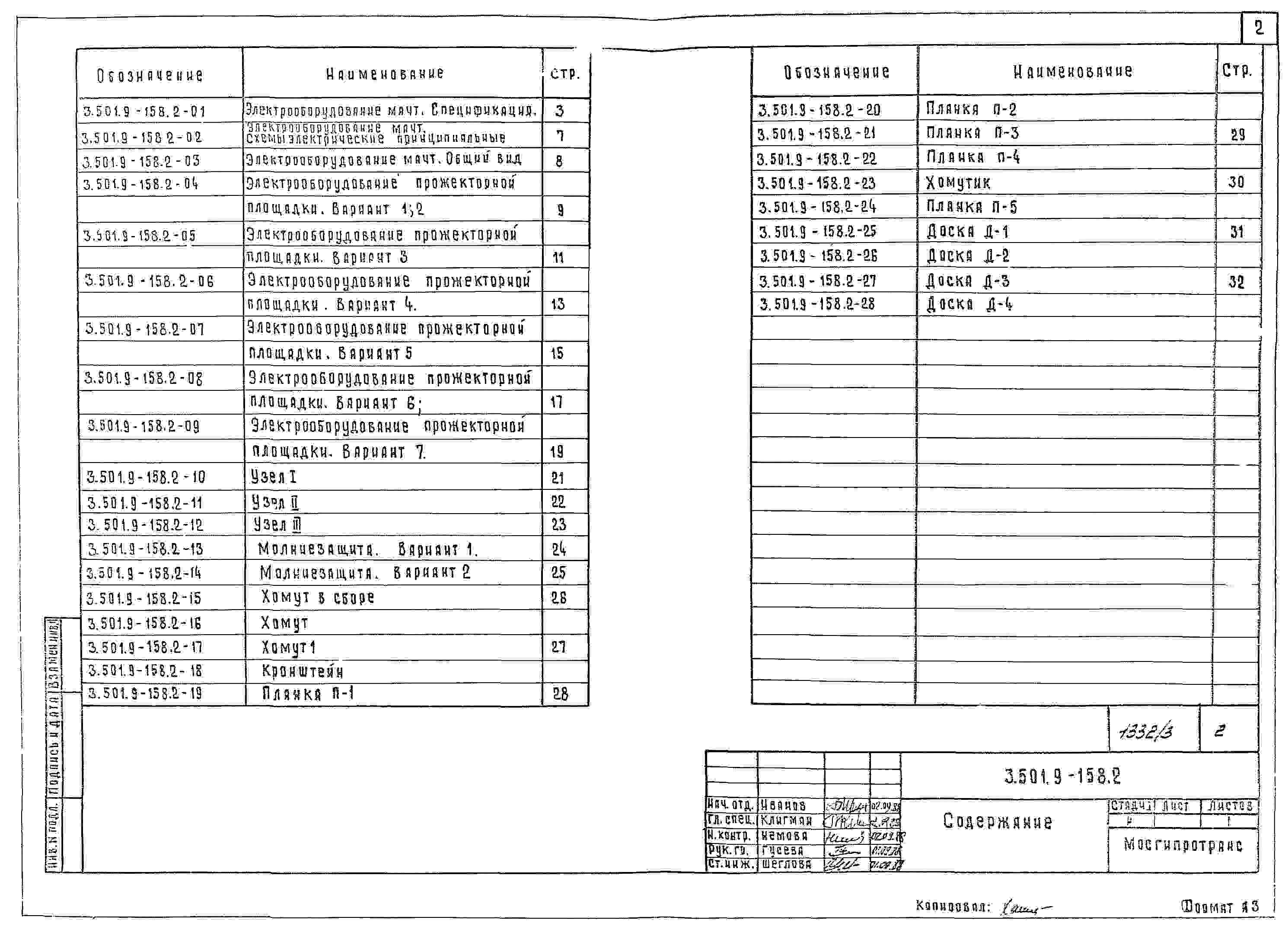

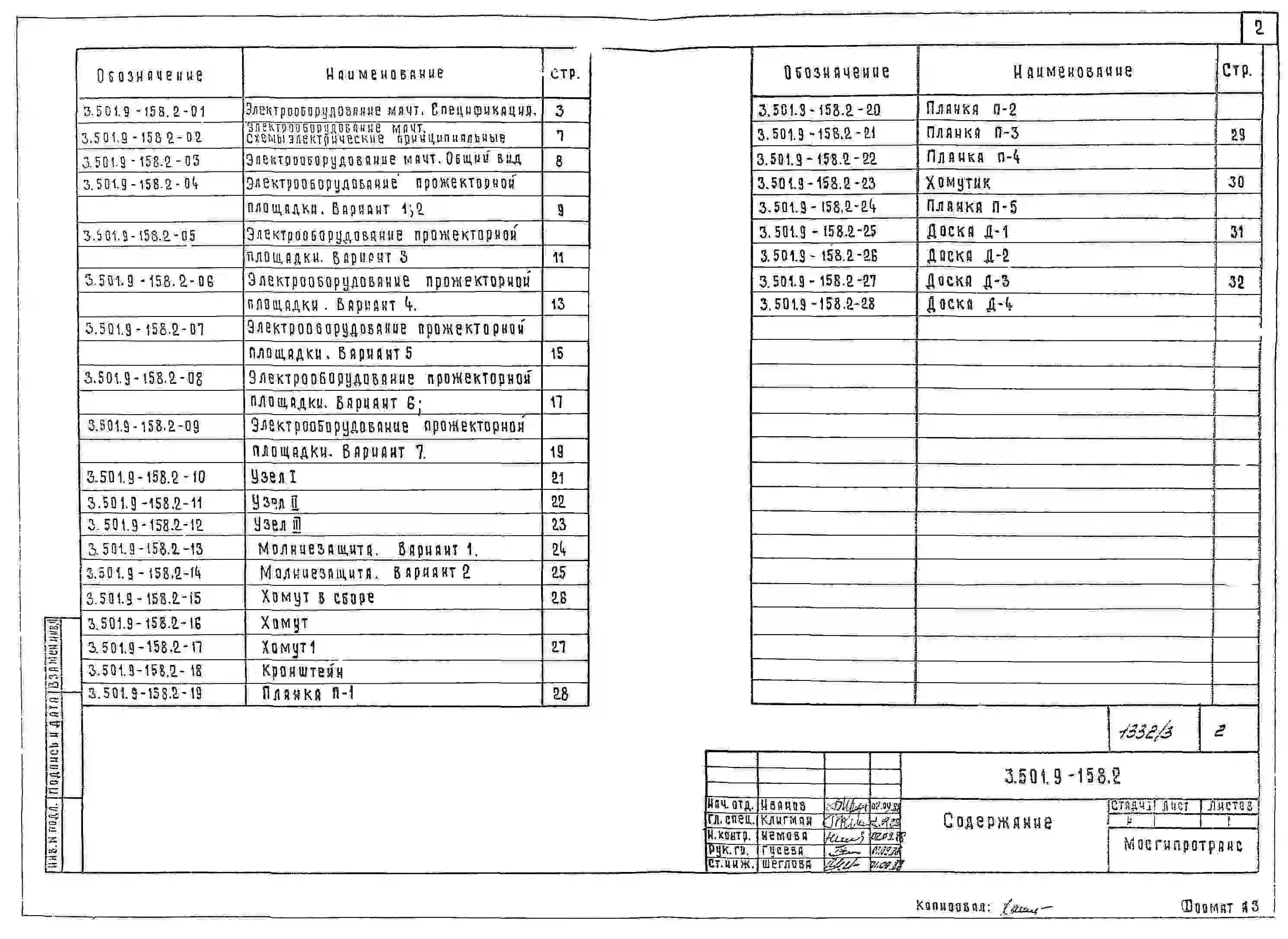

Серия 3.501.9-158 Мачты осветительные высотой 15 м. Выпуск 0 Материалы для проектирования

Мачты осветительные предназначены для освещения территорий железнодорожных станций, территорий грузового и локомотивного хозяйства и других открытых территорий железнодорожного транспорта на не электрифицированных и электрифицированных железных дорогах.

Мачты могут эксплуатироваться в 1а, 1-5 ветровых районах СССР в 1-5 снеговых и гололедных районах СССР, в районах с расчетной температурой до минус 40°С и выше, и в районах с суровыми климатическими условиями при расчетной температуре ниже минус 40°С до минус 65°С, в несейсмических районах, а также при сейсмичности строительной площадки 7, 8, 9 баллов.

Мачты могут устанавливать как в обычных грунтовых условиях, так и в пучинистых грунтах с глубоким сезонным промерзанием и в вечномерзлых; как в неагрессивных, так и в слабо-, средне- и сильноагрессивных средах.

Настоящая серия разработана взамен серии 3. 501.2-128 выпуск 1, 2, 3.

Техническая характеристика

Осветительные мачты состоят из железобетонных стоек с фундаментами, металлическими прожекторными площадками с осветительными приборами, оголовков и металлических лестниц.

В серии разработана мачта высотой 15 м, со стаканным трехлучевым фундаментом с заделкой его в грунт на глубину 2, 3; 2,8 и 3,3 м. с опорной плитой.

Для стойки мачты применены конические стойки длиной 13,6 м, марки СО 136.6 различной несущей способности, изготовляемые по серии 3.501.1-138 «Опоры консольные железобетонные контактной сети электрических железных дорог».

Фундаменты мачт приняты марки ТС, длиной 3,5; 4,0 и 4,5 м. различной несущей способности, изготовляемые по серии 3.501. 1-137 «Фундаменты для центрифугированных железобетонных опор контактной сети железных дорог».

Опорные плиты марки Оп-2 приняты по серии 3.501.1-138.

Металлическая прожекторная площадка крепится к железобетонной стойке при помощи оголовка. Лестница крепится к стойке при помощи хомутов.

На мачте предусмотрена установка следующих 7-ми вариантов осветительных приборов:

ПСМ-50А-1У1, с ртутными лампами ДРЛ-400 – 12 штук;

ПСМ-50А-1У1, с ртутными лампами ДРЛ-700 – 12 штук;

ПЗС-45А, с кварцевыми галогенными лампами;

КГ-220-1000-5 – 8 штук;

ПКН-1500А-У1, КГ-220-1500 – 16 штук;

ПЗР-250-У1, с ртутными лампами ДРЛ-250;

ДРИ-1000-6 – 4 штуки;

К001-250-02УХЛ1, с натриевыми лампами высокого давления ДНАТ-250-4 – 16 штук.

Заземление мачты предусмотрено на самостоятельный контур заземления при расположении ее на расстоянии более 5 м. от частей контактной сети, и на тяговый рельс – при расположении её на расстоянии менее 5 м. от частей контактной сети.

Подвод питания предусмотрен кабельной от сети 380/220 В.
