Серия 3.501.1-155 Мачты осветительные с железобетонными центрифугированными стойками заводского изготовления. Выпуск 0 Материалы для проектирования

Общие данные

Номер серии

3.501.1-155

Наименование серии

Мачты осветительные с железобетонными центрифугированными стойками заводского изготовления. Выпуск 0 Материалы для проектирования

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома

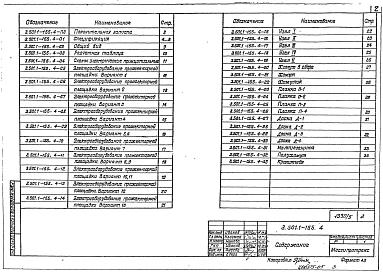

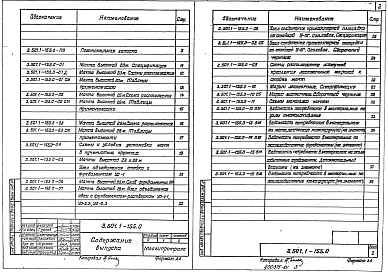

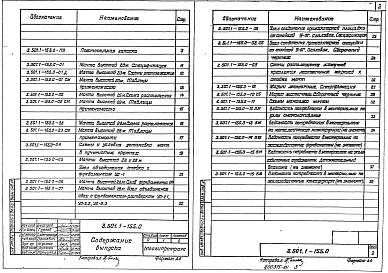

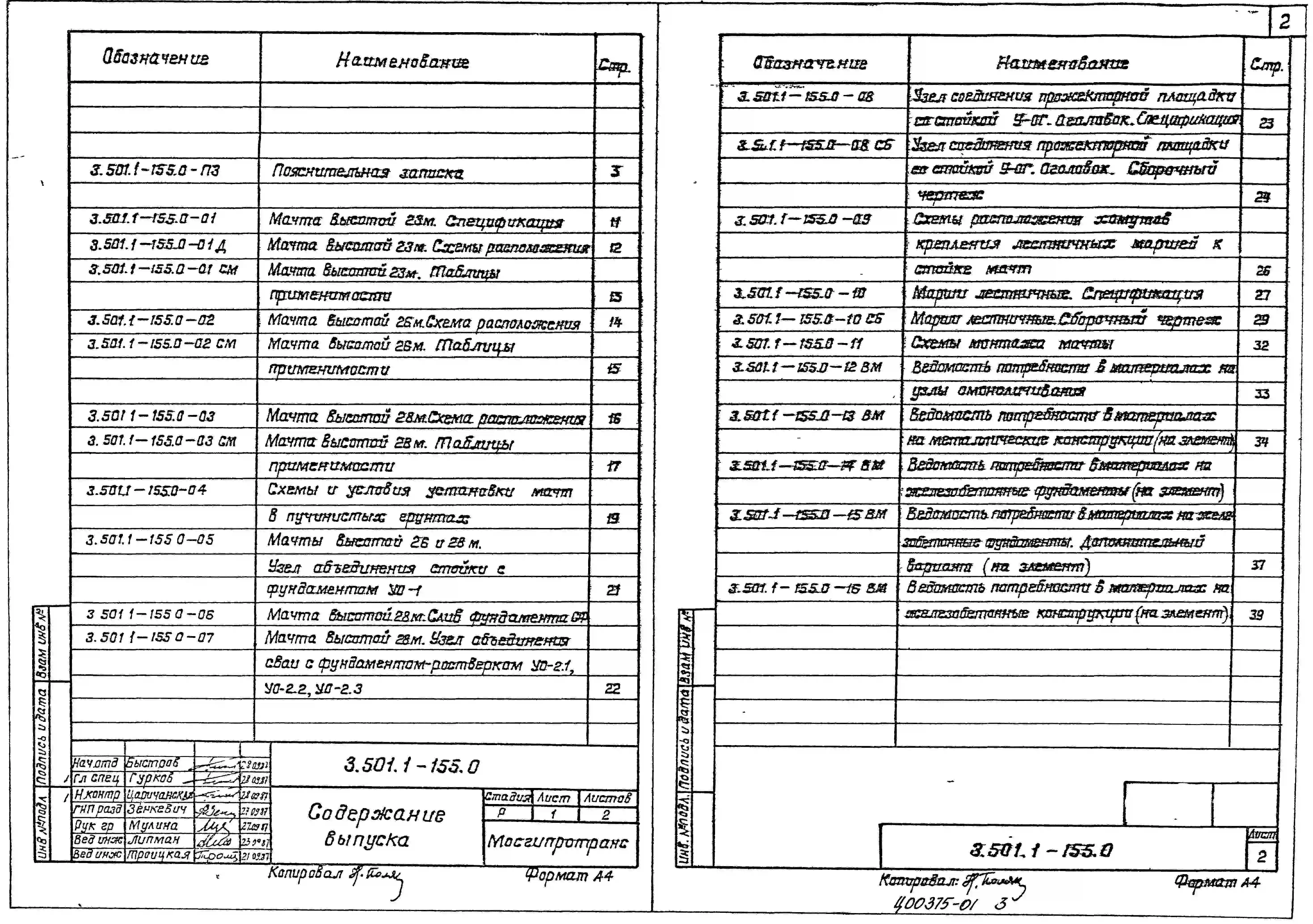

Выпуск 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

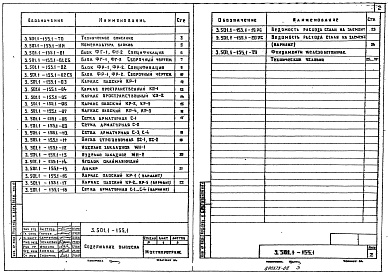

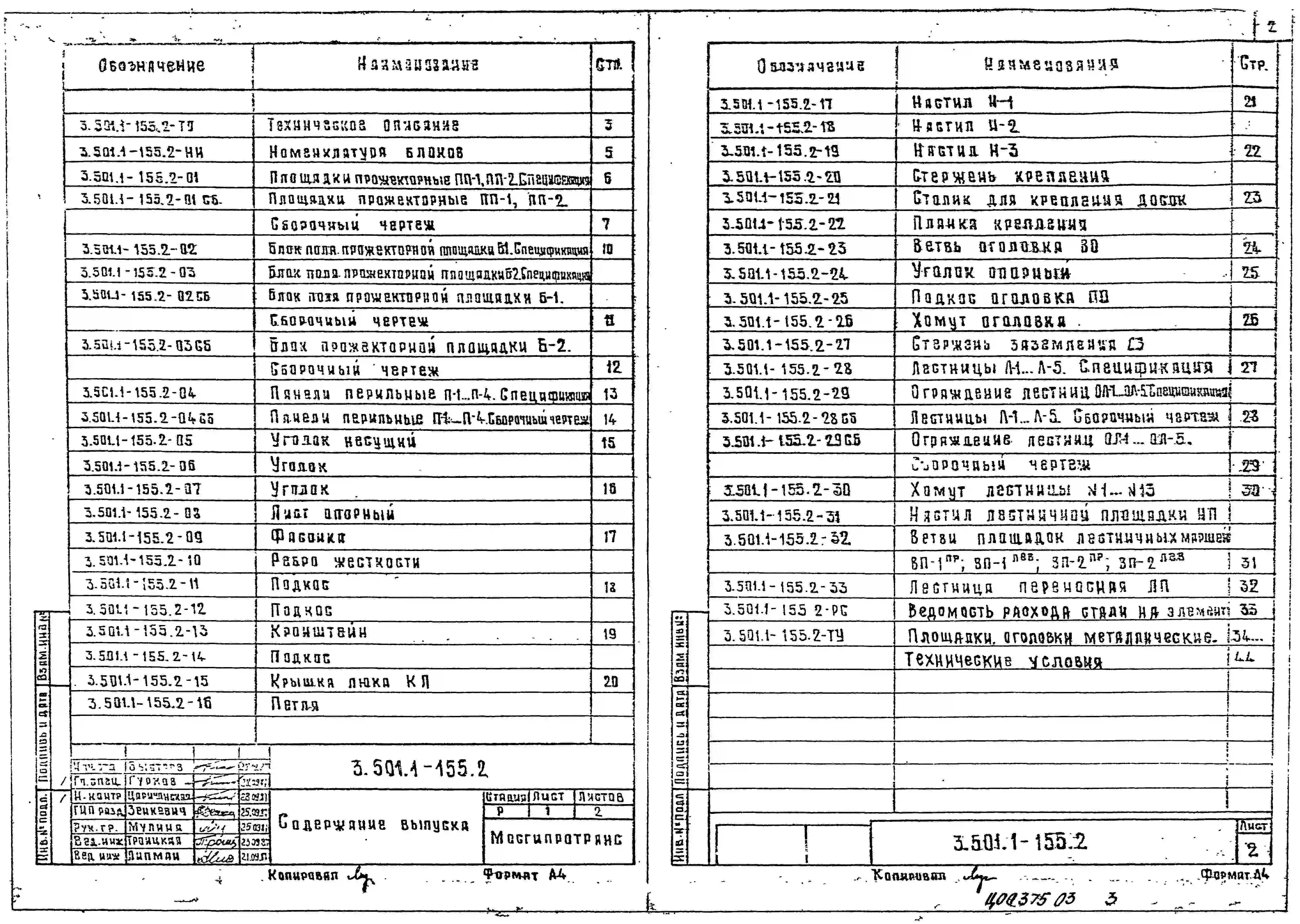

Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

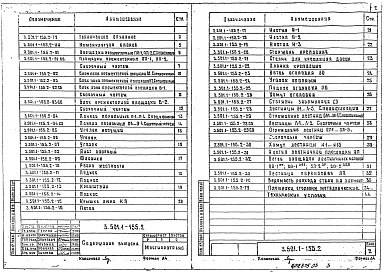

Выпуск 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

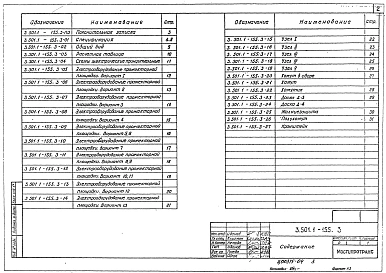

Выпуск 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

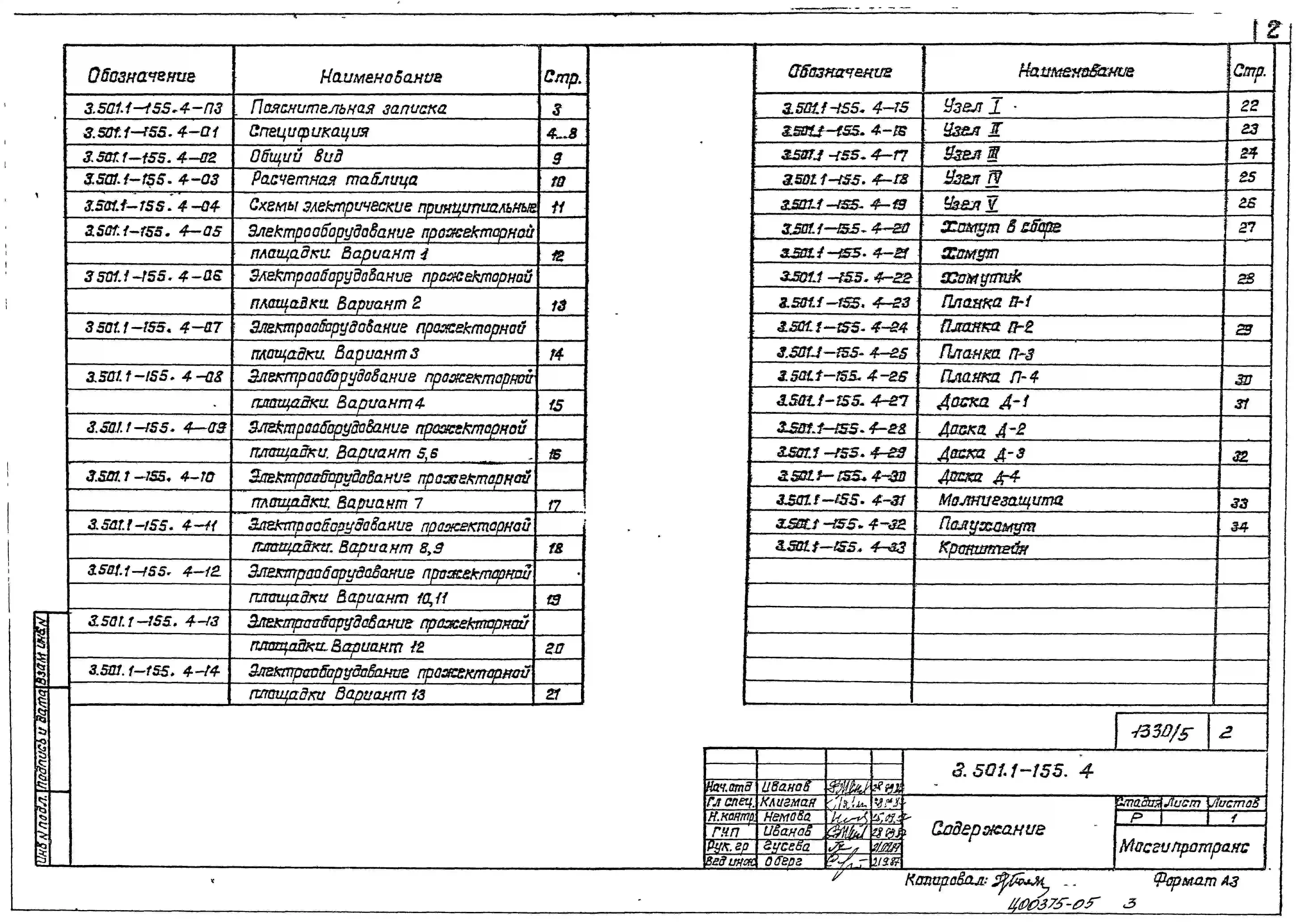

Выпуск 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

Мачта осветительная предназначена для освещения территорий железнодорожных станций, территорий грузового и локомотивного хозяйства и других открытых территорий железнодорожного транспорта.

Мачты могут эксплуатироваться в 1а, 1-5 ветровых районах СССР в 1-5 снеговых районах и гололедных районах СССР, в районах с расчетной температурой до минус 40°С и выше, и в районах с суровыми климатическими условиями при расчетной температуре ниже 40°С до минус 65°С, в несейсмических районах и при сейсмических воздействиях в 7, 8, 9 баллов.

Мачты могут устанавливать как в обычных грунтовых условиях, так и в пучинистых грунтах с глубоким (более 2 м.) сезонным промерзанием и вечномерзлых, как в неагрессивных, так и в слабо-, средне и сильноагрессивных средах.

Техническая характеристика

Осветительная мачта состоит из железобетонной стойки и фундаментом или без него, металлической прожекторной площадки с осветительными приборами, оголовка и металлической лестницы. В серии разработаны следующие типы мачт:

1. Высотой 23 м, без фундамента с заделкой в грунт на глубину 4,2 м:

а) МО-23 без лежней;

б) МО-23-ЛВ – с верхним лежнем;

в) МО-23-ЛВН – с верхним и нижним лежнями.

2. Высотой 26 м. (МО-26.ФГ) со стаканным грибовидным фундаментом, с заделкой его в грунт на глубину 4,2 м.

3. Высотой 28 м. с надземным стаканным фундаментом-ростверком на железобетонных сваях:

а) МО-28-ФР.6 – длина свай 6 м;

б) МО-28-ФР.8 – длина свай 8 м;

в) МО -28-ФР.10 – длина свай 10 м;

г) МО-28-ФР.12 – длина свай 12 м.

Для стойки мачт применены конические стойки длиной 26 м. марки СК-26.1 различной несущей способности по ГОСТ 226.87.0 (1,3) – 85 «Стойки железобетонные центрифугированные для опор высоковольтных линий электропередачи».

Железобетонные лежни Л-П и опорные плиты ОП-3 для мачт МО-23 приняты по типовому проекту серии 3.501.1-138 «Опоры консольные железобетонные контактной сети электрических железных дорог. Выпуск 1».

Конструкции грибовидного и свайного фундаментов разработаны в настоящей серии. Металлическая прожекторная площадка крепиться к железобетонной стойке при помощи оголовка. Лестница крепиться к стойке при помощи хомутов.

На мачте предусмотрена установка следующих вариантов осветительных приборов (ОП):

1. ПЗР-400, с ртутными лампами – 16 штук;

2. ПСМ-50А, с лампами накаливания – 16 штук;

3. ПКН-1500А, с кварцевыми галогенными лампами – 16 штук;

4. ПГЦ-М-10000, с металлогалогенными лампами – 4 штуки;

5. ПГЦ-М-2000, с металлогалогенными лампами – 4 штуки;

6. ПГЦ-М-3500, с металлогалогенными лампами – 4 штуки;

7. ПГП-М-1000, с металлогалогенными лампами – 4 штуки;

8. ПГП-М-2000, с металлогалогенными лампами – 4 штуки;

9. ПГП-М-3500, с металлогалогенными лампами – 4 штуки;

10. МОО1-250, с натриевыми лампами – 16 штук;

11. МОО1-400, с натриевыми лампами – 16 штук;

12. УОЖИ-10000, с кварцевыми галогенными лампами – 2 штуки;

13. ОУЖКс-20, с ксеноновой лампой – 1 штука.

Электрооборудование осветительной мачты разработано для двух случаев ее применения:

а) на станциях неэлектрифицированных и электрифицированных железных дорог при расположении мачты более 5 м. от частей контактной сети;

б) на станциях электрифицированных железных дорог при расположении мачты менее 5 м. от частей контактной сети.

Заземление мачты в первом случае предусмотрено на самостоятельный контур заземления; во втором случае – на тяговый рельс.

Подвод питания предусмотрен кабельный от сети 380/220 В.
