Серия 4.407-253 Закрепление в грунтах железобетонных опор и деревянных опор на железобетонных приставках ВЛ 0,4-20 кВ
информация о проекте
В проекте разработаны конструкции закреплений в грунте железобетонных и деревянных на железобетонных приставках опор ВЛ 0,4 – 20 кВ. За основу приняты три типа закреплений: тип А – в сверленых котлованах, тип Б – в открытых котлованах, типа В и Г – закрепления с насыпными банкетками в сверленых и открытых котлованах, применяемые в случае близкого выхода к поверхности скальных грунтов.
Разработаны конструкции узлов соединения стоек или приставок с ригелями для промежуточных опор и с плитами для угловых – промежуточных, анкерных, концевых и угловых-анкерных опор.
В проекте дана методика расчета несущей способности закрепления опор во всех видах грунтов по номенклатуре СНиП 11-15-74 и выполнены расчеты, результаты которых сведены в таблицы для выбора типоразмера закреплений, учитывая существующую методологию геологических изысканий трассы ВЛ 0,4-20 кВ, все виды грунтов разбиты на пять групп по их несущей способности как оснований под узкие опрокидываемые фундаменты. Такая разбивка послужила основой для составления графиков зависимости несущей способности различного типа закреплений от глубины заделки опоры в грунт.
В проекте разработаны графики для определения нагрузок на фундаменты опор ВЛ 0,4-20 кВ.
Объем проектных материалов, приведенных к формату А4 - 318 форматок.

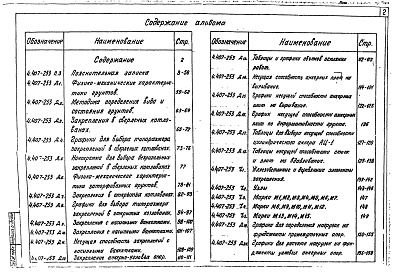

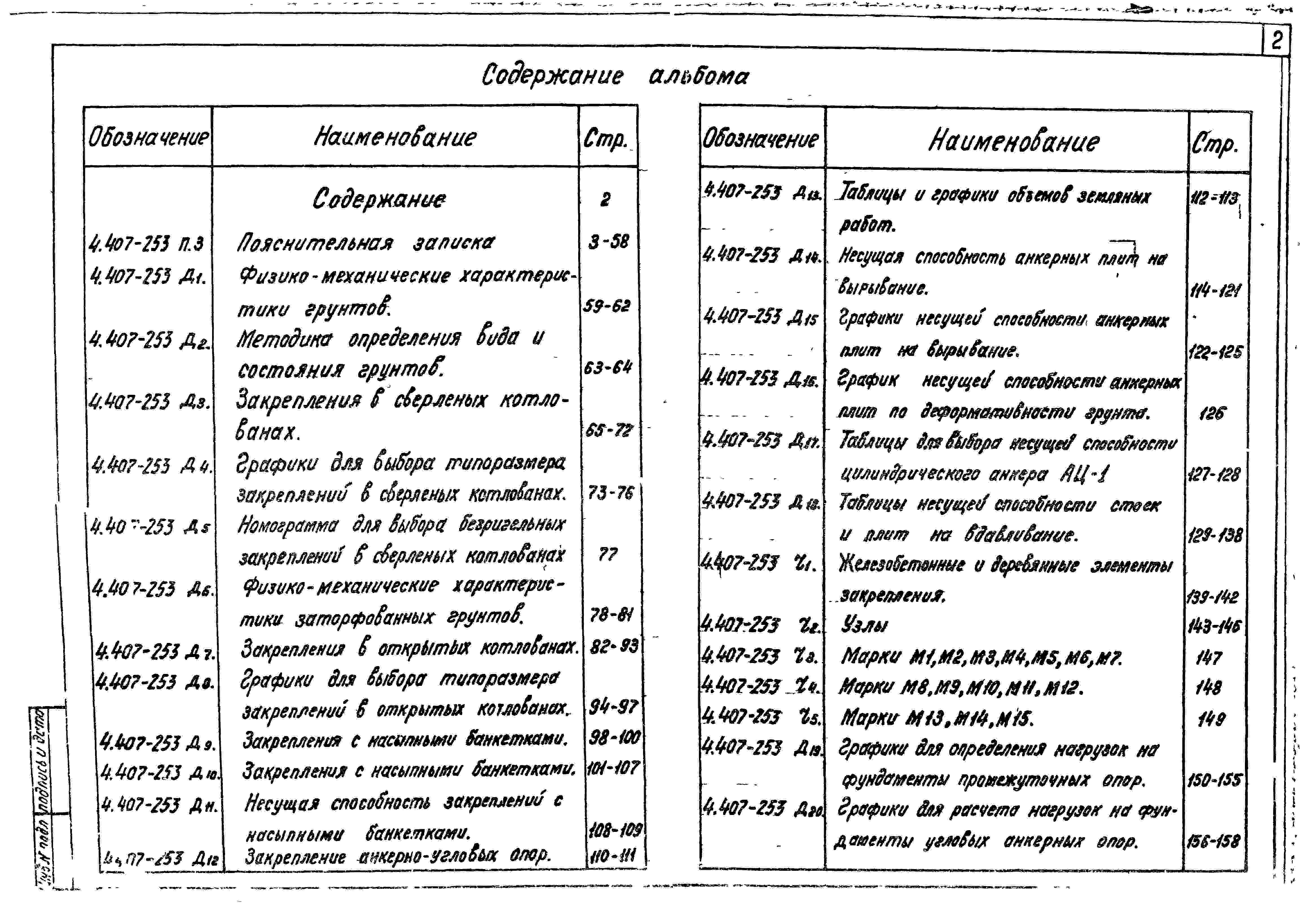

Состав проекта
