Серия 3.407.1-152 Унифицированные конструкции промежуточных двухстоечных железобетонных опор ВЛ 35-500 кВ. Выпуск 2 Металлоконструкции. Рабочие чертежи

Опоры предназначены для крепления проводов и грозозащитных тросов на линиях электропередачи напряжением 35, 110, 220, 300 и 500 кВ в районах с редкой и умеренной пляской проводов при 1, 2, 3 степенях загрязнения атмосферы при толщине стенки гололеда: 25, 35 мм для опор напряжением 35 и 110 кВ и 5, 10, 15, 20 мм. опор напряжением 220, 330 и 500 кВ.

Серия 3.407.1-152 (выпуски 0, 1, 2, 3) разработана взамен серии 3.407-107 и типовых проектов 407-4-20/75, 407-4-31.Изготовление железобетонных конструкций производится в металлических формах, имеющихся на заводах Минэнерго СССР.

К серии разработана «Карта технического уровня и качества продукции», распространяемая С30 института «Энергосетьпроект».

Техническая характеристика

В настоящей серии представлены промежуточные двухстоечные железобетонные опоры для ВЛ 35-500 кВ.

Опоры представляют собой свободностоящие конструкции, состоящие из двух железобетонных стоек, на которых закреплены металлические траверсы, тросостойкие и гибкие связи.

Стойки опор устанавливаются в сверленые котлованы.

Материалы конструкций

Стойки опор выполняются из тяжелого бетона класса по прочности на сжатие В40, марок: по морозостойкости – F150, по водонепроницаемости W-6 – для районов с расчетной температурой наружного воздуха наиболее холодной пятидневки минус 40°С и выше, F 200 и W8 – для районов с расчетной температурой ниже 40°C.

Подпятники стоек выполняются из вибрированного бетона класса по прочности на сжатие В25, марок по морозостойкости F 150 и водонепроницаемости W4.

В качестве напрягаемой продольной арматуры применяется стержневая горячекатаная сталь периодического профиля классов А-4 и А-5 по ГОСТ 5781-82 или арматурный канат К-7 по ГОСТ 13840-68, а в качестве ненапрягаемой продольной арматуры – стержневая горячекатаная сталь периодического профиля классов А-4 и А-5. Для изготовления монтажных колец применяется гладкая горячекатаная арматурная сталь класса А-1 по ГОСТ 5781-82 и ГОСТ 380-71. Поперечная арматура (спираль) выполняется из арматурной проволоки классов В-1 и Вр-1 по ГОСТ 6727-80.

Металлические детали опор выполняются из углеродистых сталей марок ВСт3пс, ВСт3сп и низколегированной стали марок 09Г2С группы прочности 1 по ТУ14-1-3023-80.

В конкретных случаях допускается применение углеродистой стали по ГОСТ 380-71 и низколегированной – по ГОСТ19281-73.

Для болтовых соединений применяются болты класса прочности 4.6 и гайки класса прочности 4 из углеродистой стали ВСт3сп3, удовлетворяющие требованиям ГОСТ 7798-70 и ГОСТ 5915-70 соответственно. Шайбы круглые по ГОСТ 11371-78, шайбы пружинные по ГОСТ 6402-70.

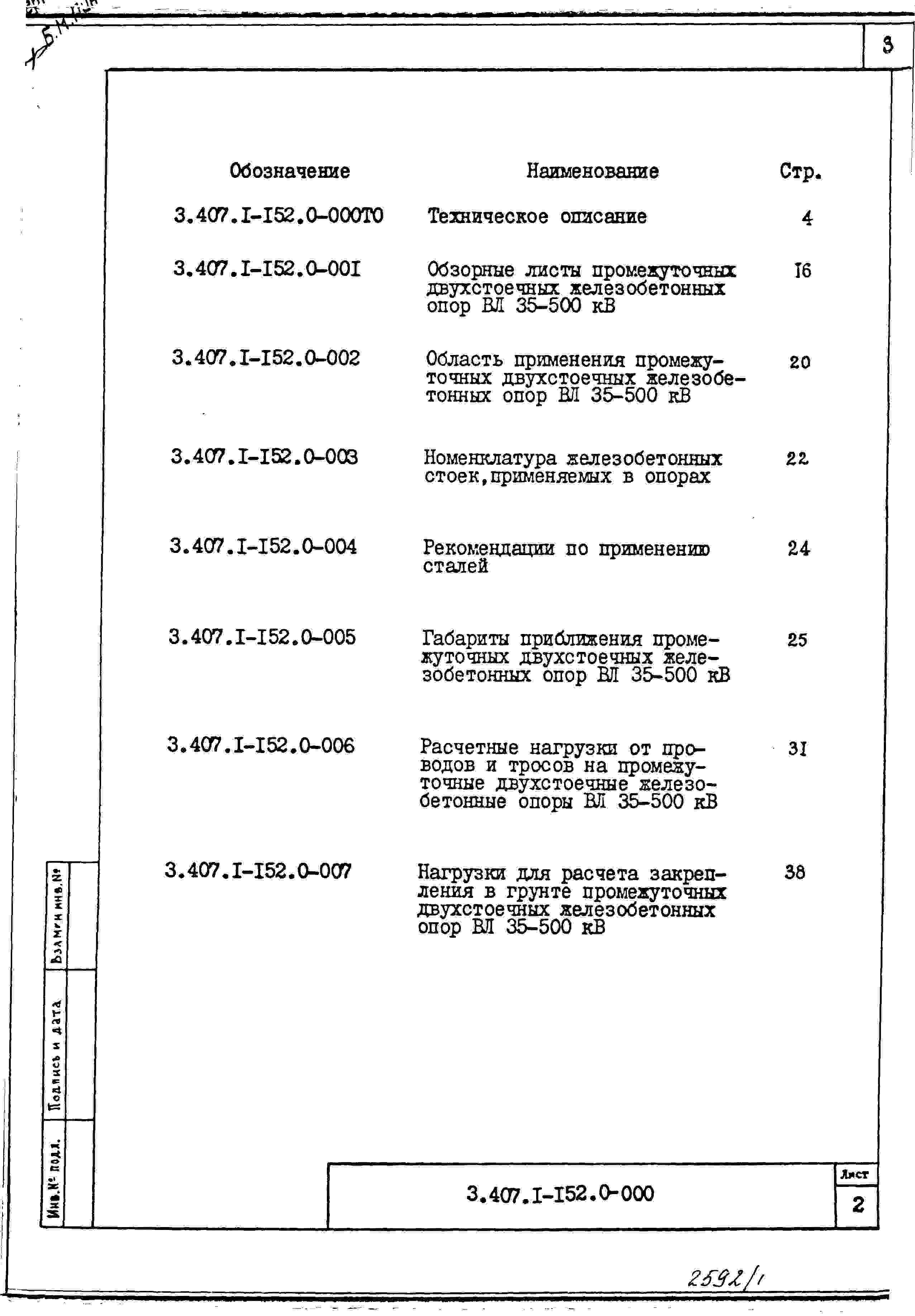

Выпуск 0. Материалы для проектирования.

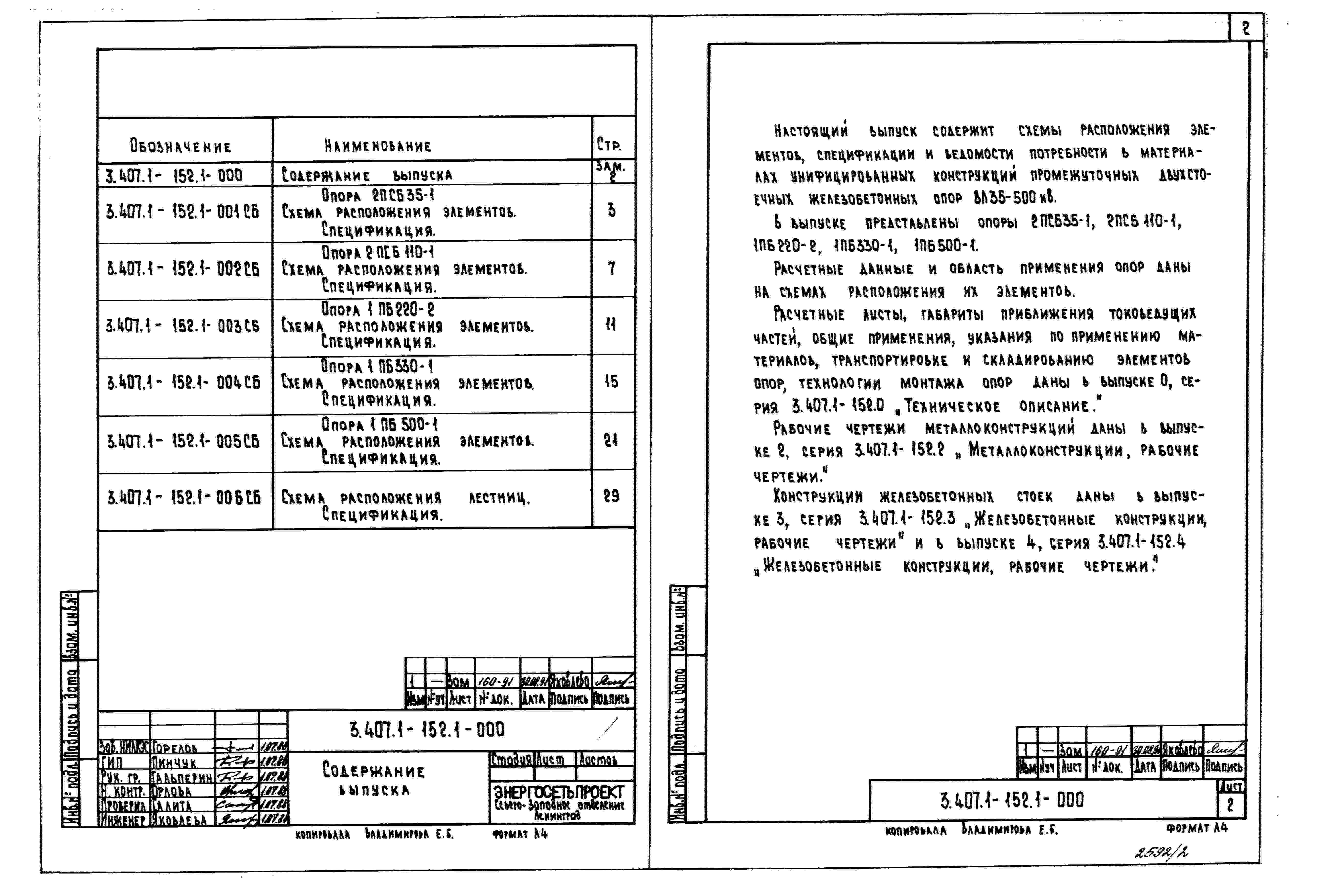

Выпуск 1. Схемы расположения элементов.

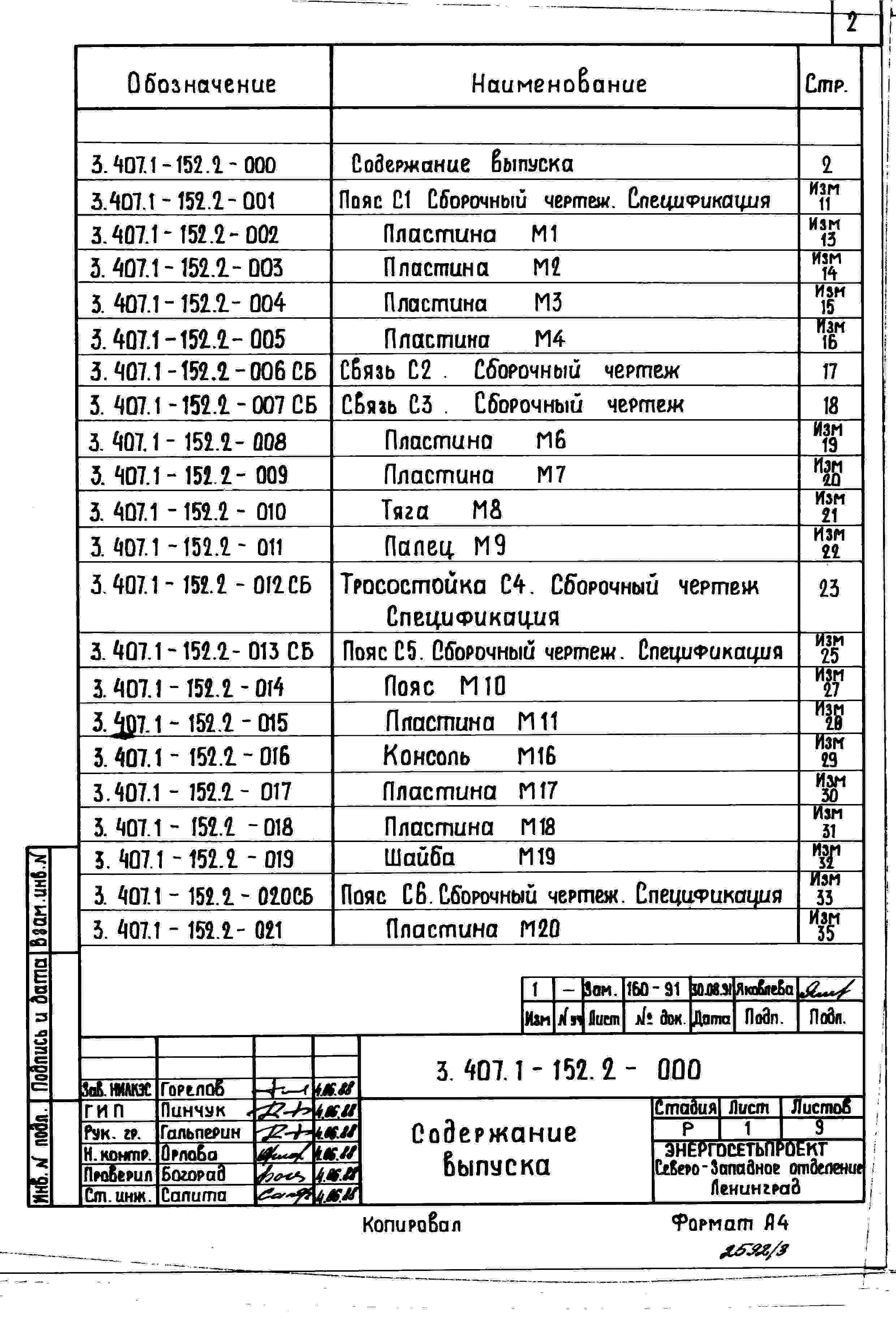

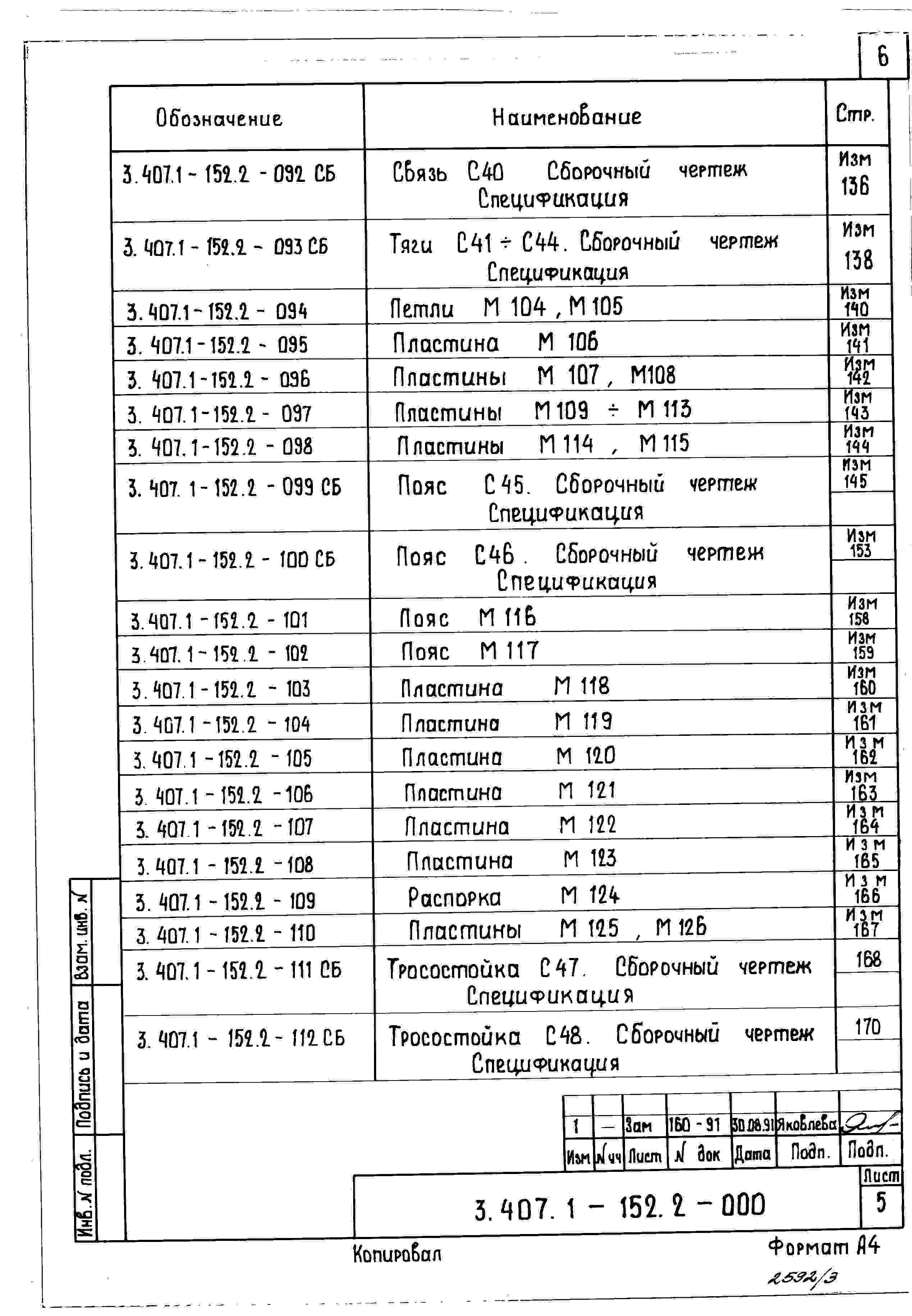

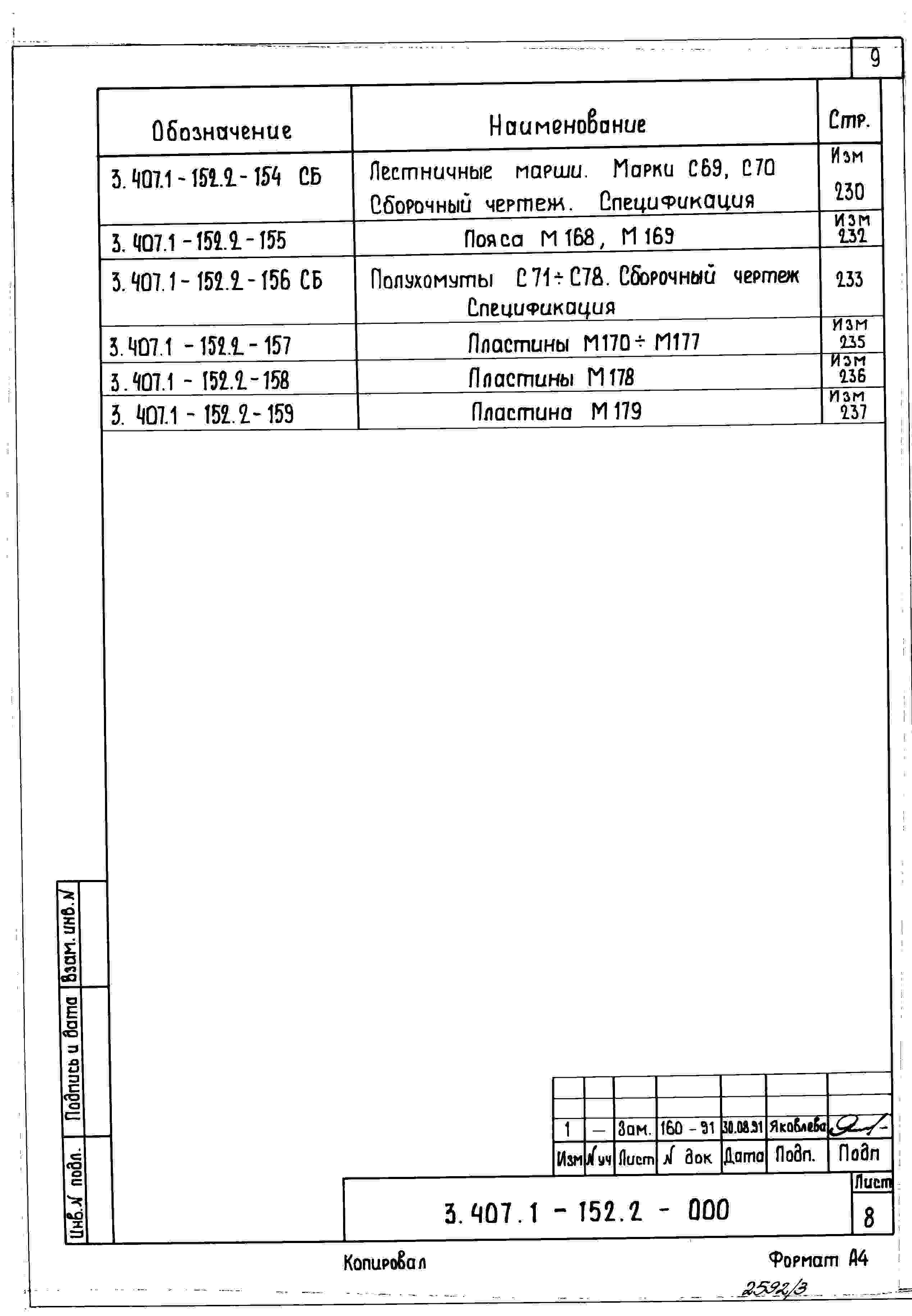

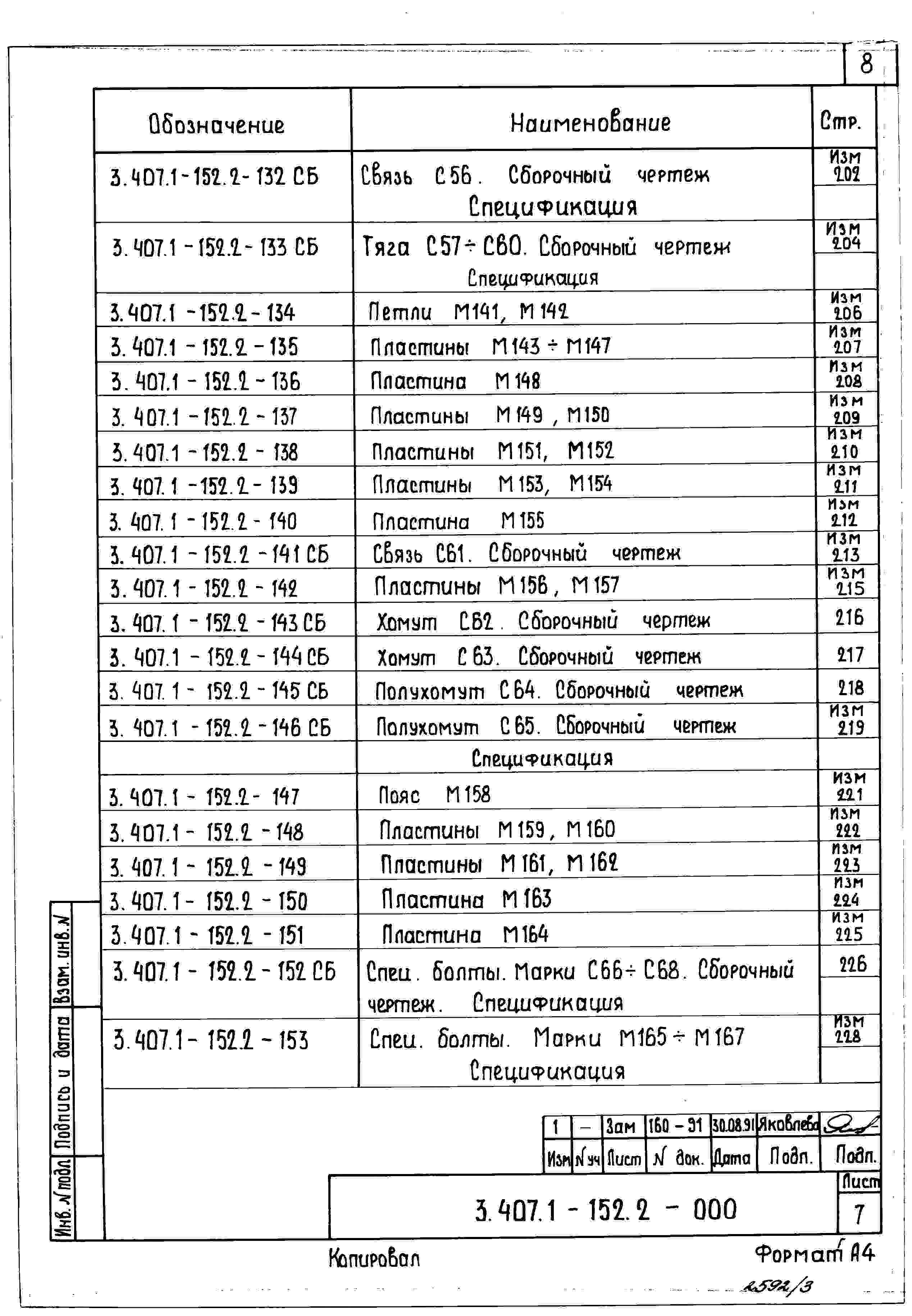

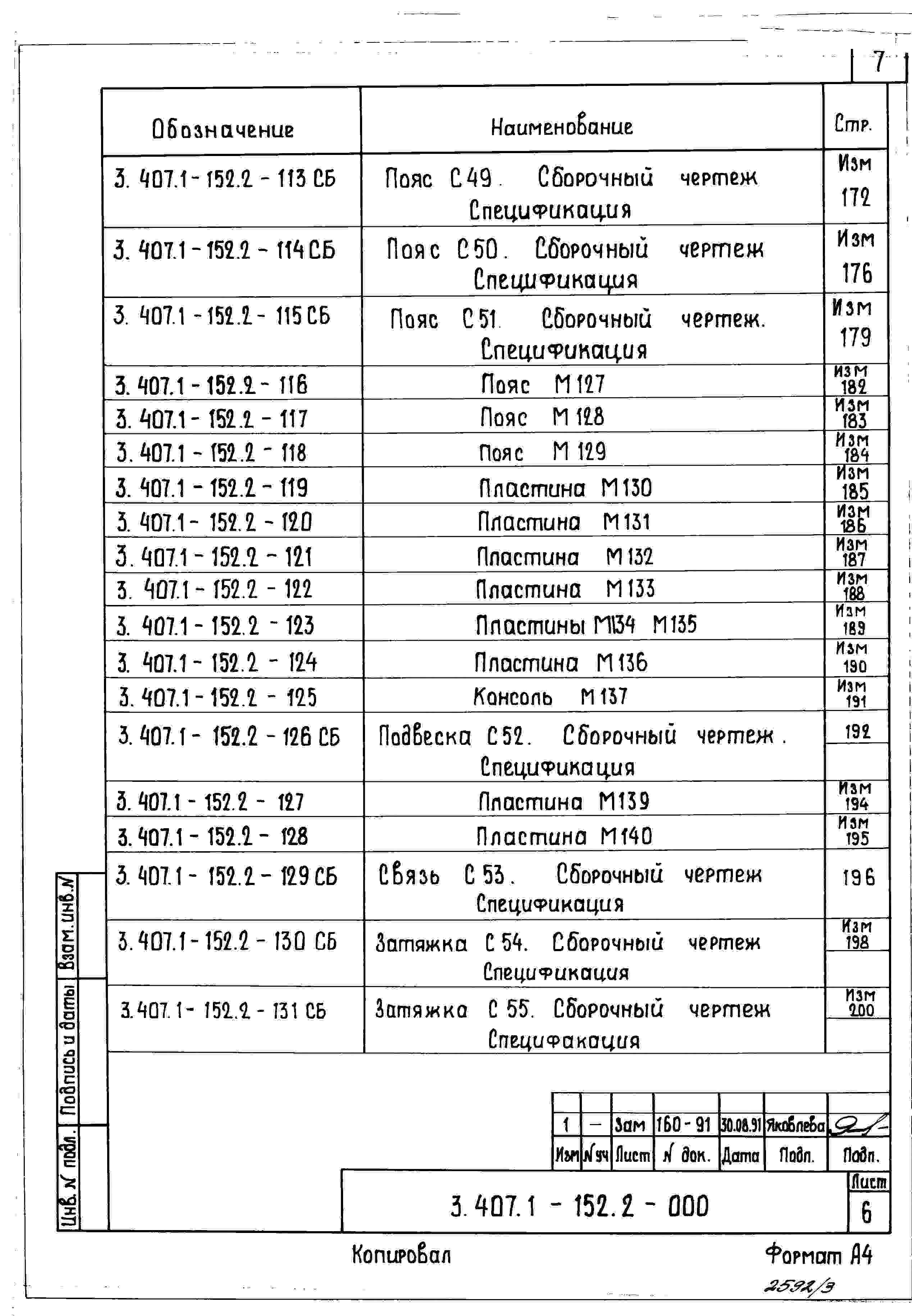

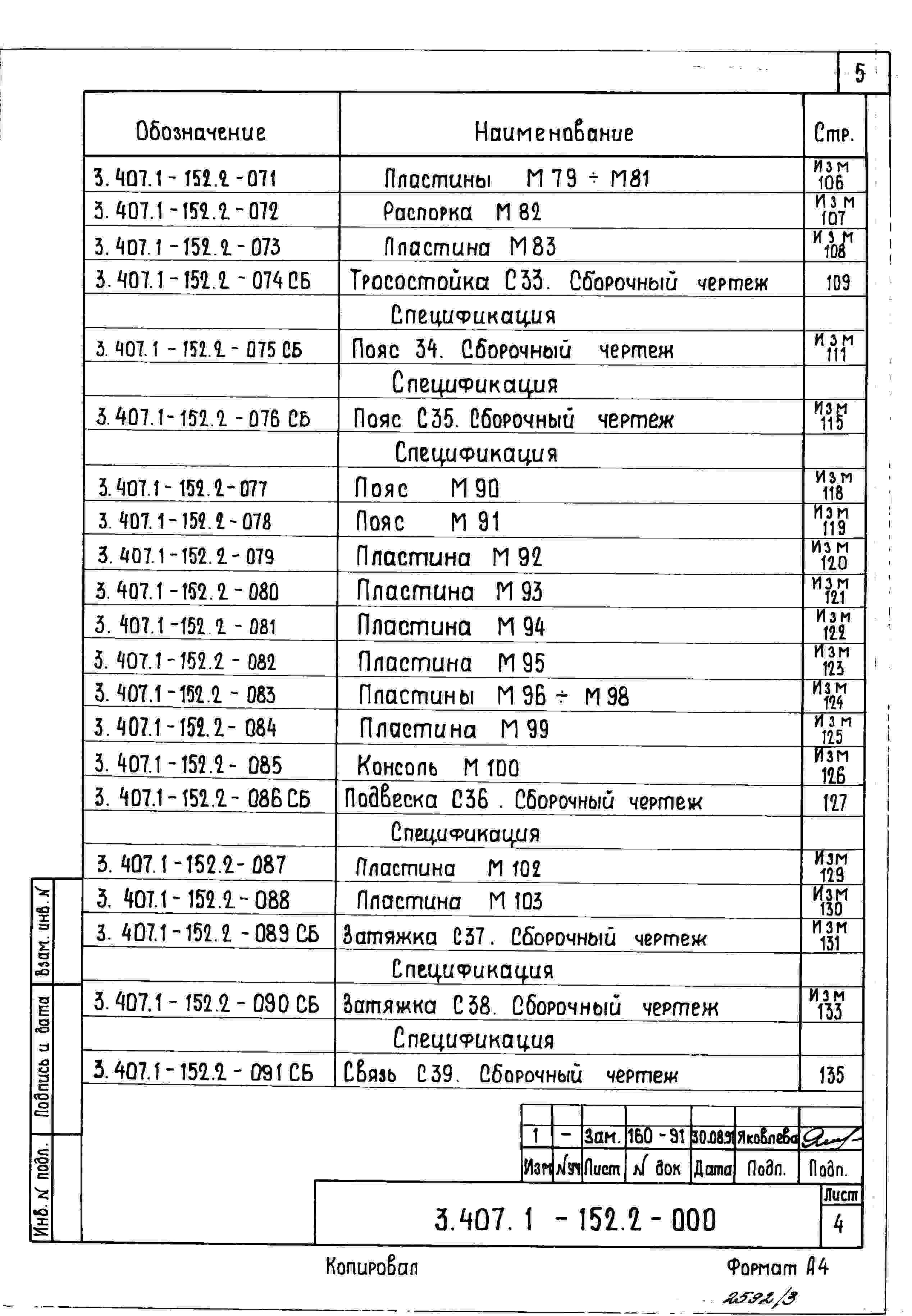

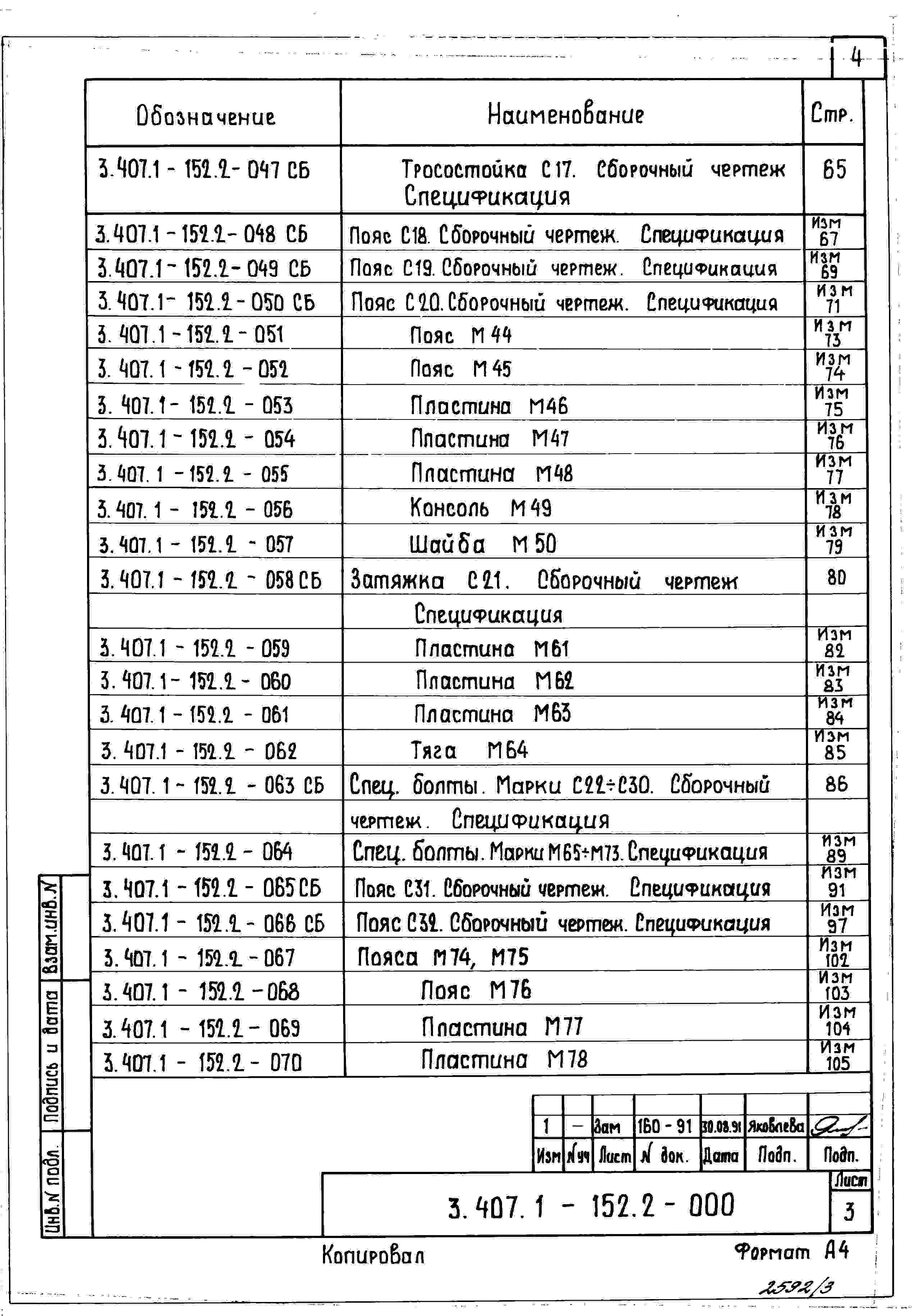

Выпуск 2. Металлоконструкции. Рабочие чертежи.

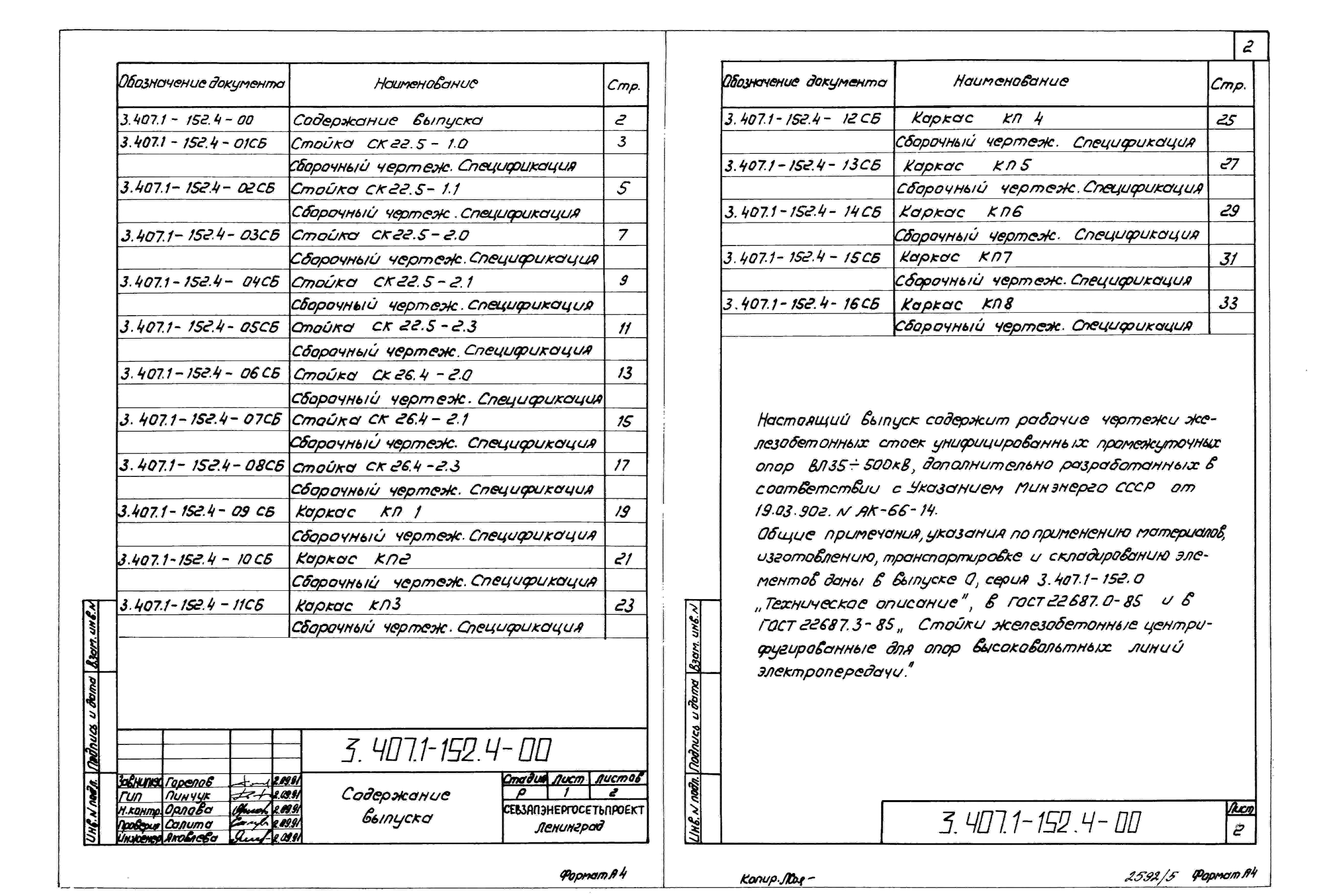

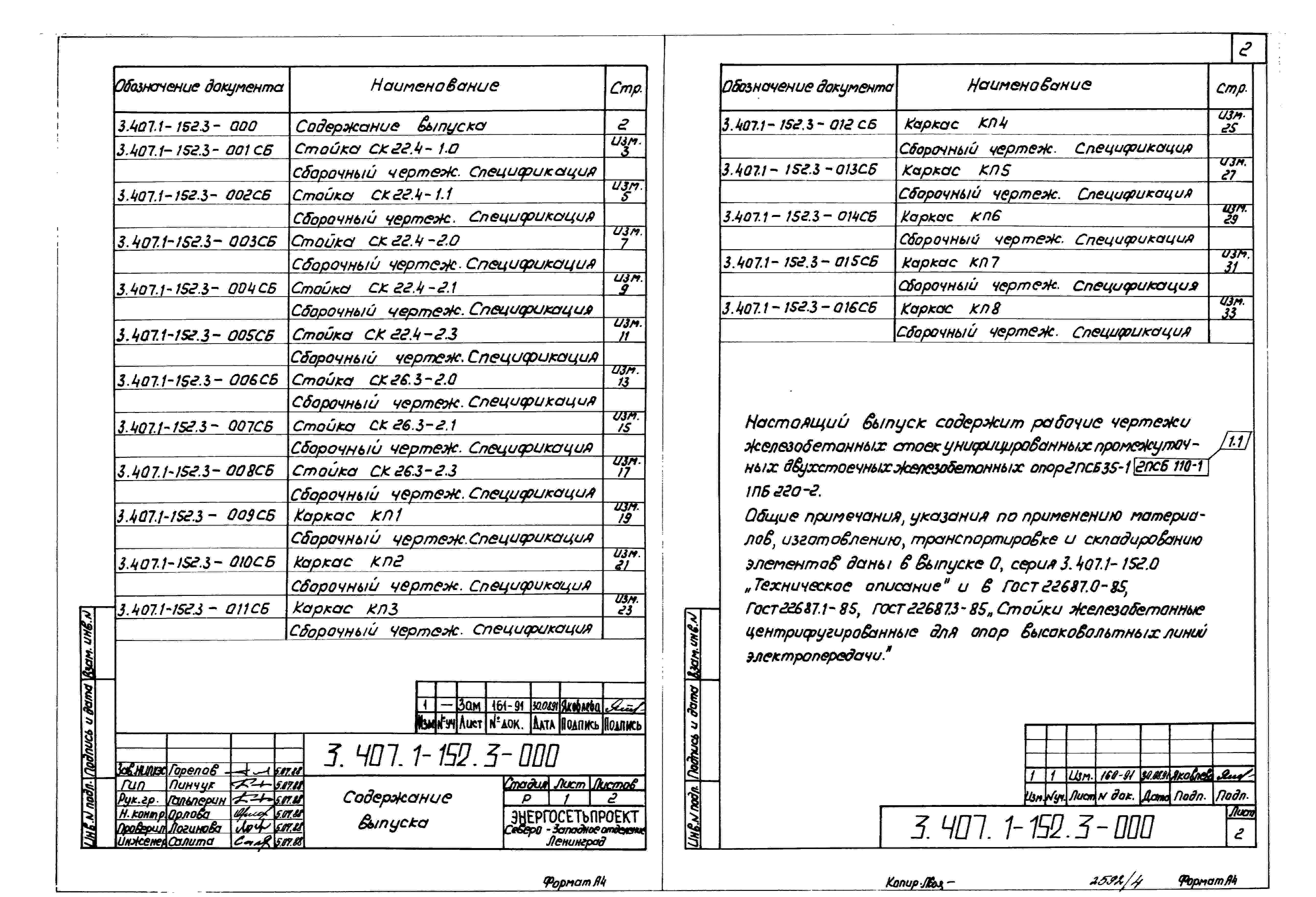

Выпуск 3. Железобетонные конструкции. Рабочие чертежи.

Состав проектных материалов, приведенных к формату А4 – 408 форматок.
