Типовой проект 709-9-073.87 Открытый склад для хранения оборудования, длинномерных материалов и других грузов вместимостью 4000 т

Общие данные

Номер проекта

709-9-073.87

Наименование проекта

Открытый склад для хранения оборудования, длинномерных материалов и других грузов вместимостью 4000 т

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Купить чертежи малым комплектом On Line
Наименование
Описание комплекта
Количество
листов
Формат
чертежей
Цена
комплекта
709-9-073.87 Фасады, Планы, Разрезы
Альбом 1 Лист 5
1
TIF
750 руб.
Купить паспорт проекта On Line
Наименование
Описание
Формат
поставки
Цена
паспорта
Паспорт проекта
709-9-073.87
Краткое описание проекта
PDF
360 руб.


Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта



Купить альбом или проект целиком по безналичному расчету
Номер альбома
Наименование
Состав альбома
Проект целиком

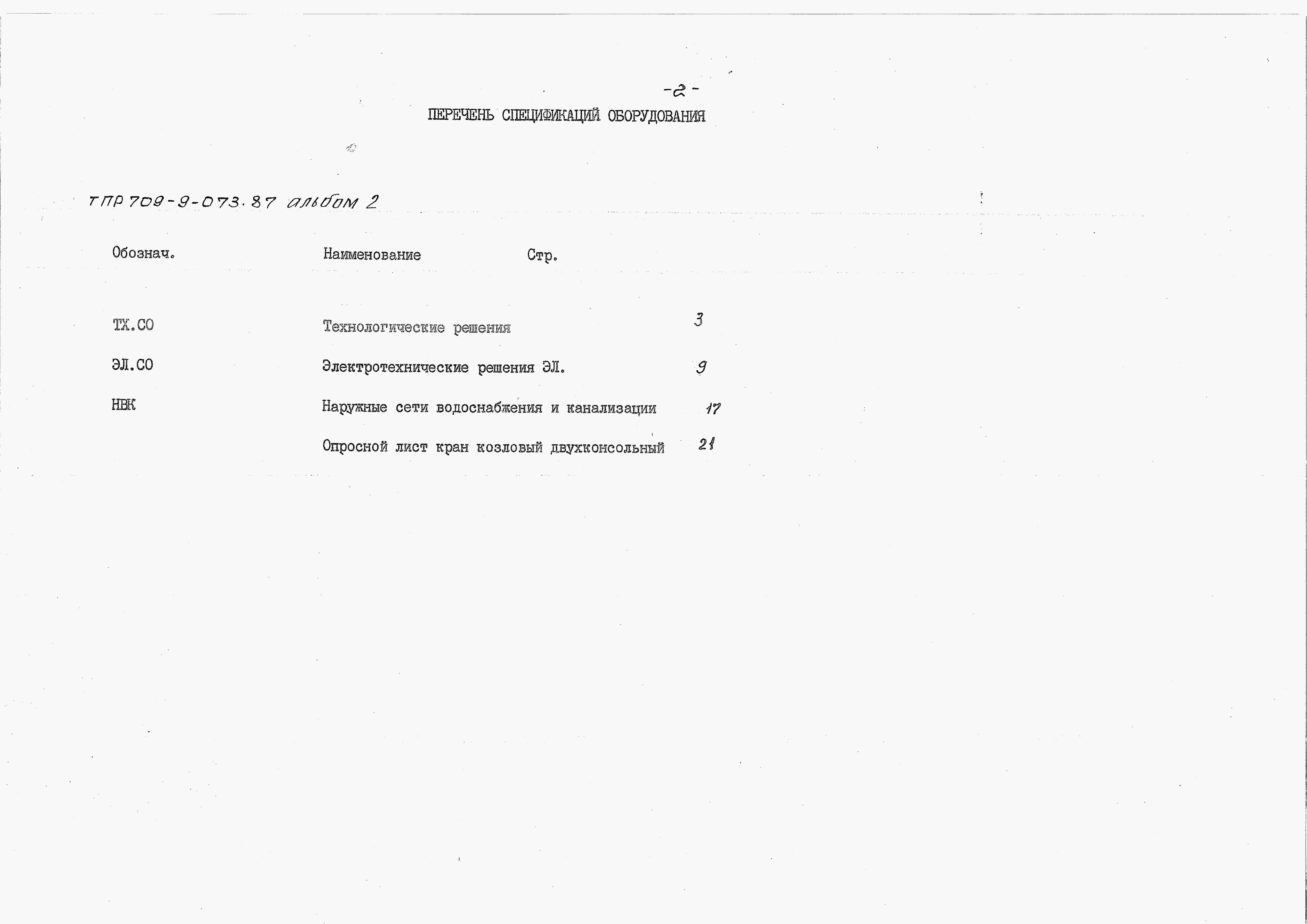

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

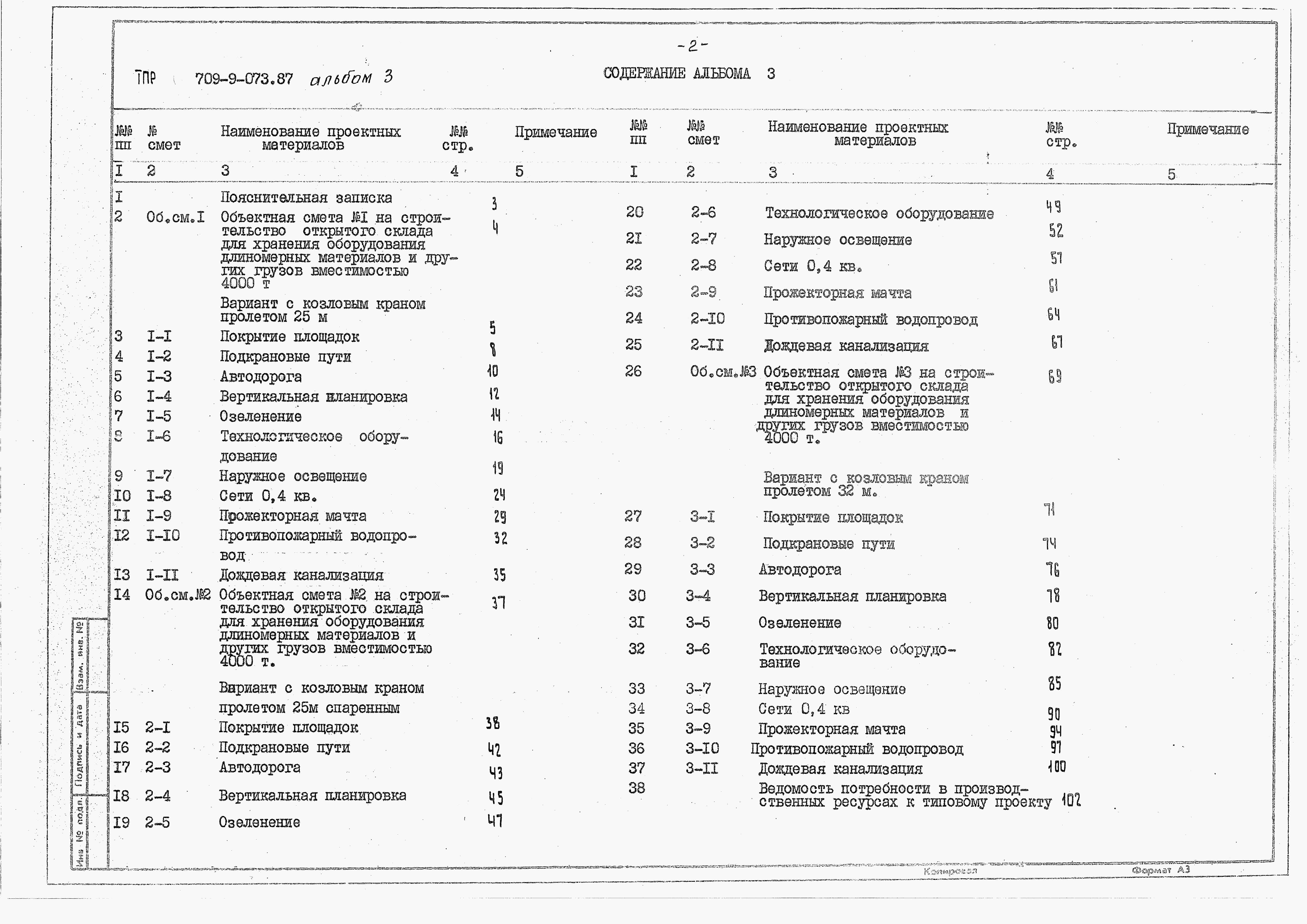

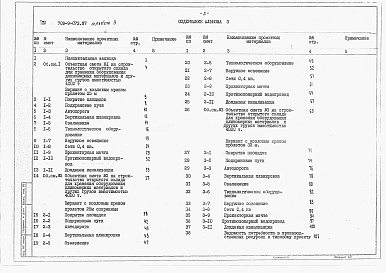

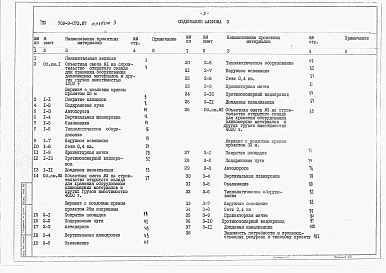

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

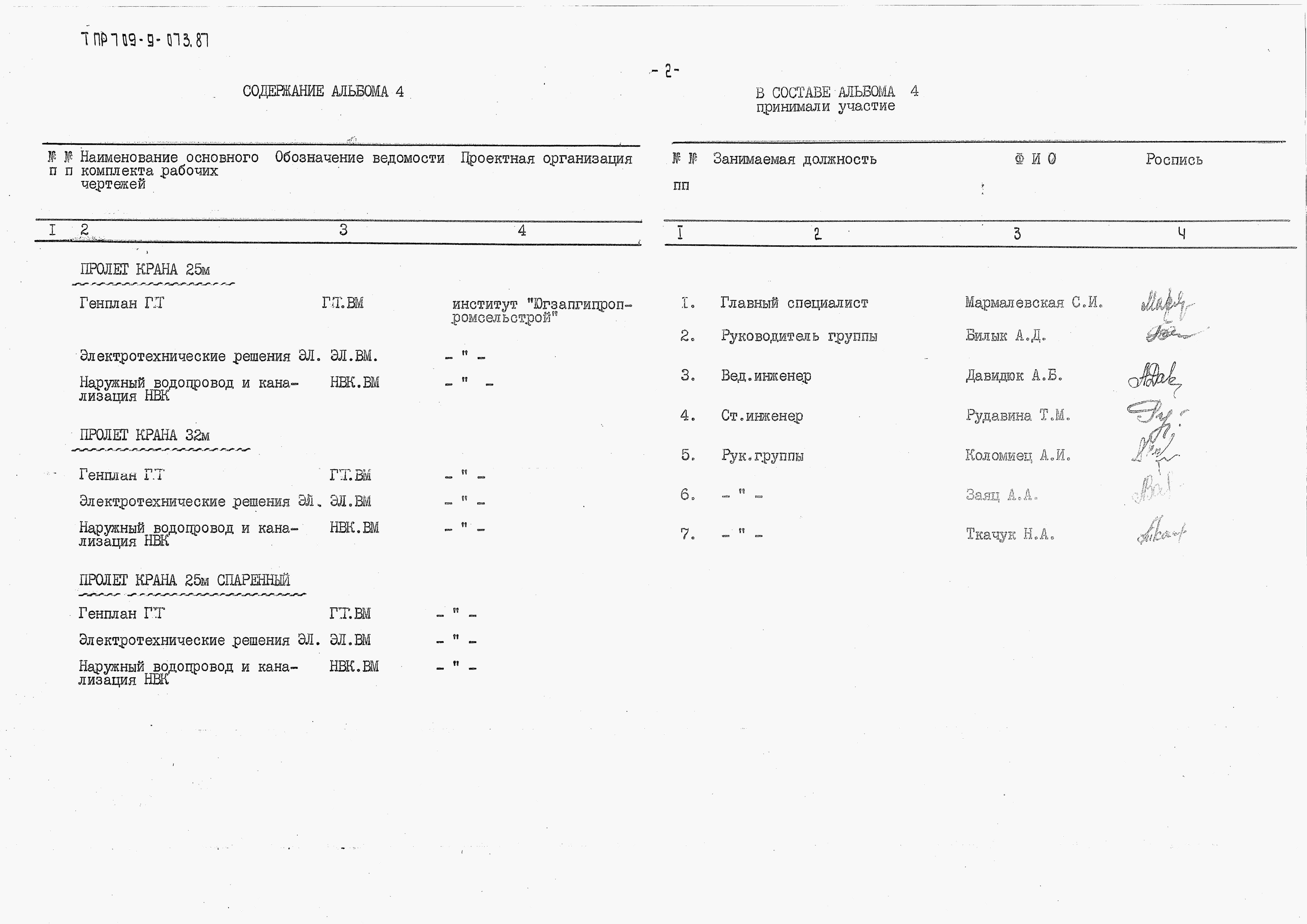

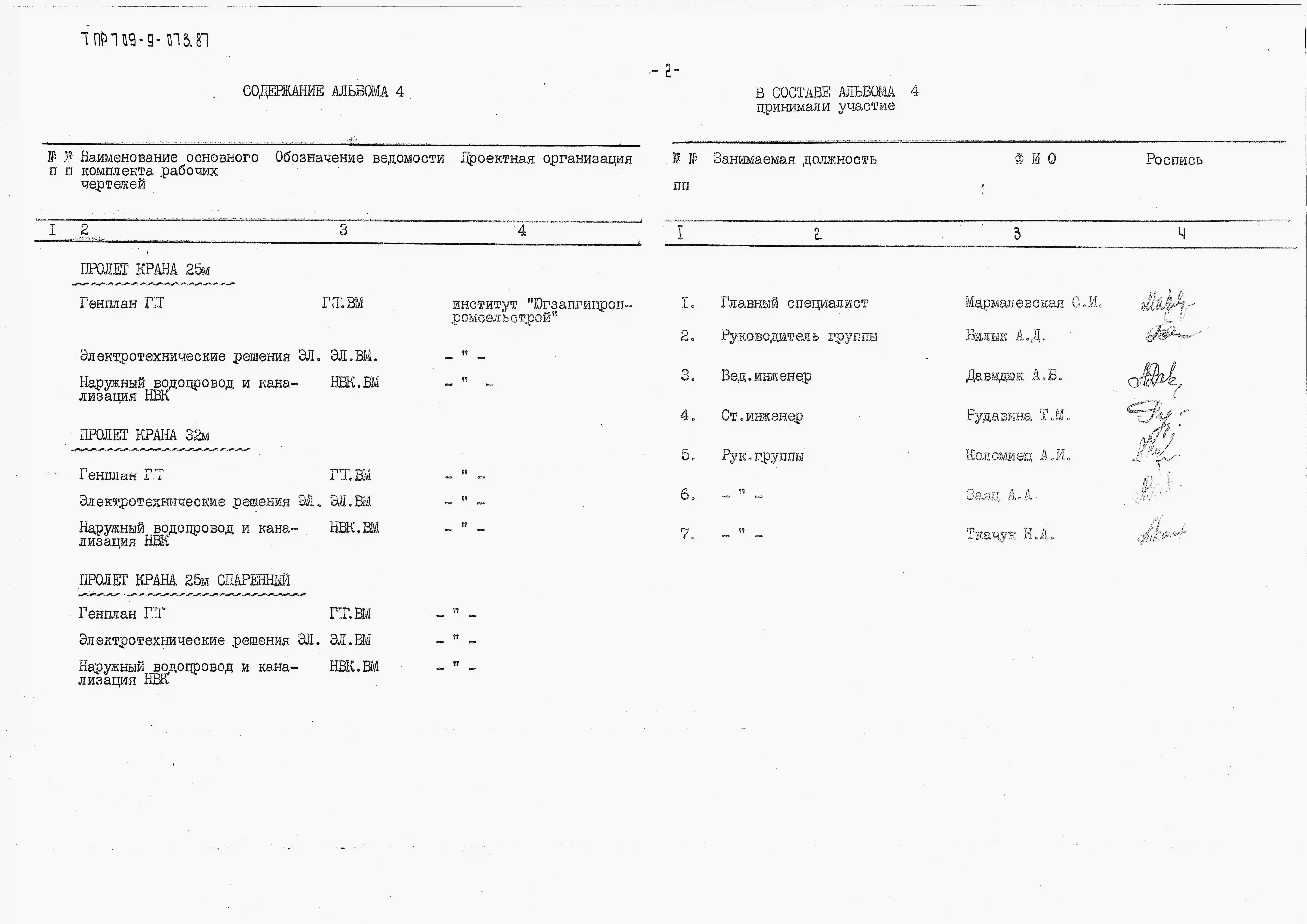

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

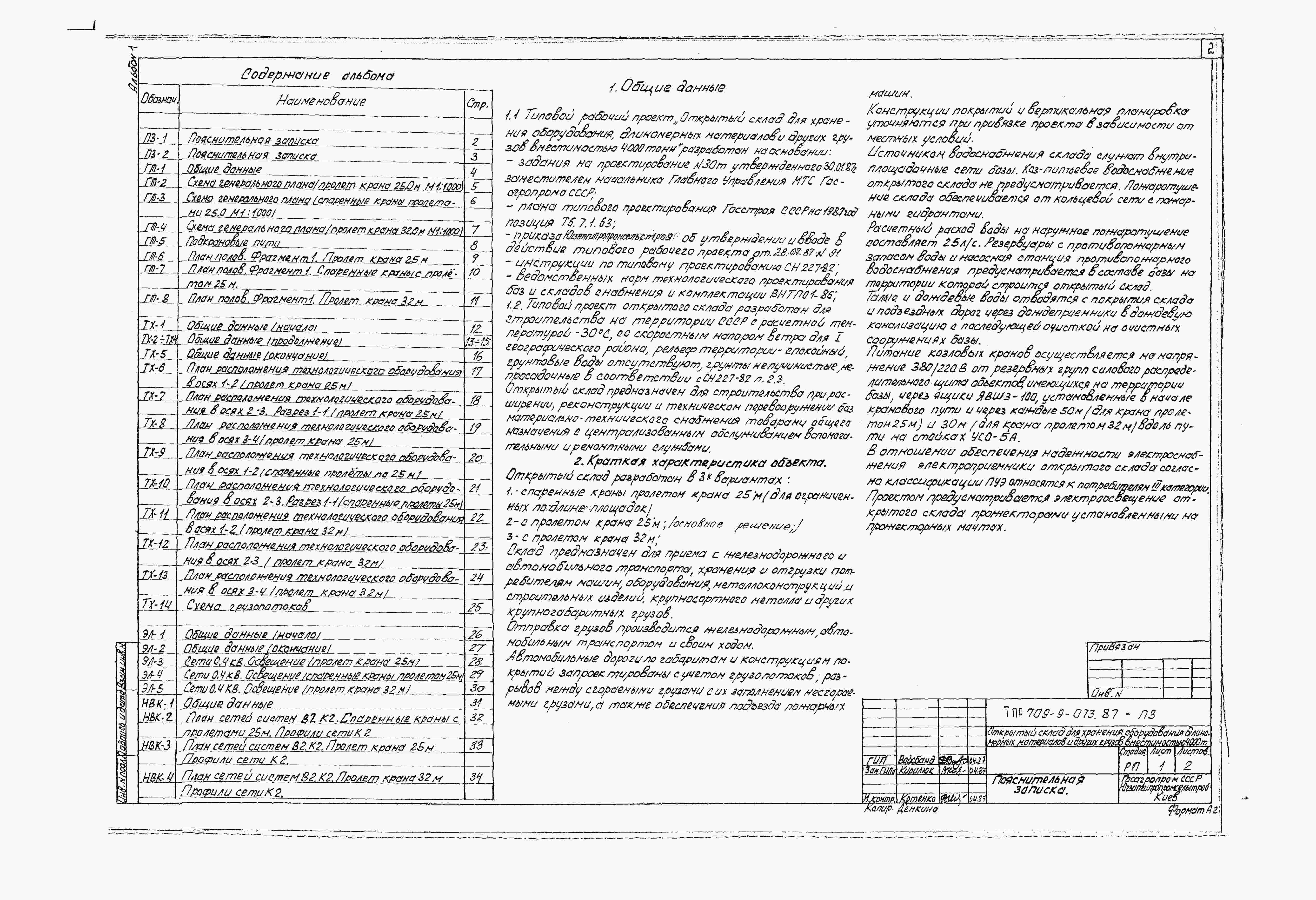

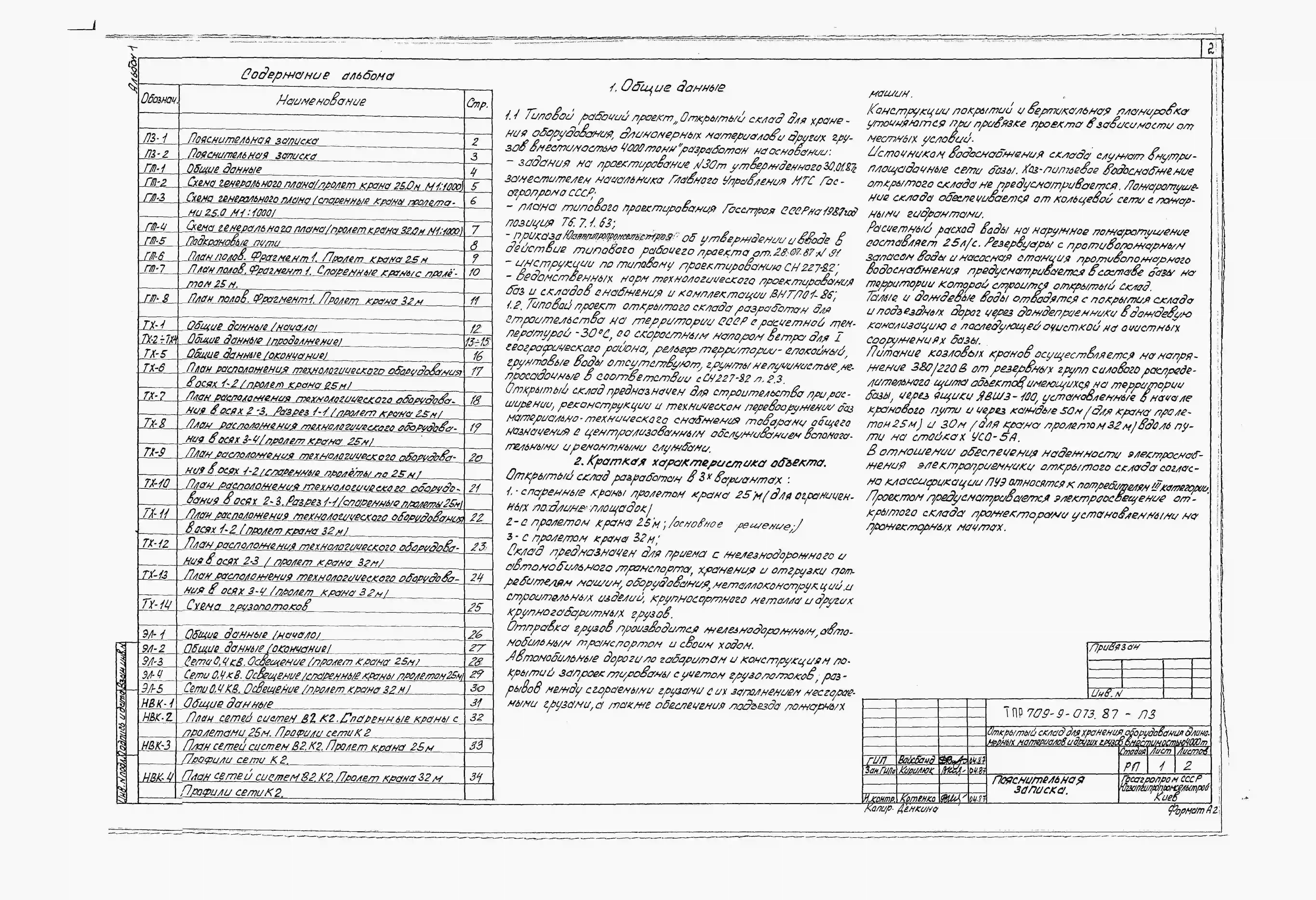

Описание проекта

ОТКРЫТЫЙ СКЛАД ДЛЯ ХРАНЕНИЯ ОБОРУДОВАНИЯ, ДЛИННОМЕРНЫХ МАТЕРИАЛОВ И ДРУГИХ ГРУЗОВ ВМЕСТИМОСТЬЮ 4000 ТОНН.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА.

Открытый склад предназначен для строительства при расширении, реконструкции и техническом перевооружении без материально-технического снабжения товарами общего назначения. Открытый склад разработан в 3-х вариантах:

  1. - кран с пролетом 25 м – основное решение.

  2. - спаренные краны пролетом 25 м /для ограничения по длине площадок/;

  3. - кран с пролетом 32 м.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ.

Покрытие площадки склада и автопроездов – монолитное из бетона В15 и В25, камни бортовые бетонные по ГОСТ 6665-82.

Подкрановые пути – рельс Р50 ГОСТ 7174-75** на деревянных полушпалах по ГОСТ 78-65, тип 1А.

Мачты прожекторные ПСМ-25,5 – стальные по серии 3.407-108. вып.1, 2, 3; типоразмер – 1.

Фундаменты под мачты – сборные железобетонные ФЗ-2, по серии 3.407-115, вып.1, 2; типоразмер – 1.

Наибольшая масса монтажного элемента – 4,93 т /прожекторная мачта/.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС.

Склад предназначен для приема с железнодорожного и автомобильного транспорта, хранения и отгрузки потребителям машин, оборудования, металлоконструкций и строительных изделий, крупносортного металла и других крупногабаритных грузов.

Машины, оборудование, контейнеры, различные длинномерные и крупногабаритные грузы, лесоматериалы прибывают на склад железнодорожным и автомобильным транспортом. Выгрузка грузов производится козловым краном. Оборудование в собранном виде транспортируется из вагона козловым краном непосредственно в соответствующие секторы хранения. Узлы и детали сельхозмашин сортируются на приемочной площадке, разбираются по комплектам и укладываются в штабель. Хранение грузов осуществляется в стеллажах, напольным способом в зависимости от товарной группы и категории груза. Отправка грузов производится железнодорожным и автомобильным транспортом.

На участке комплектования производится распределение груза по потребителям, их пакетирование, формирование транспортных партий, погрузка в транспортные средства для отправки потребителям. Отпуск тракторов, автомобилей, сельскохозяйственных машин в собранном виде и других товаров, отпускаемых поштучно, производится непосредственно с мест хранения.

Все погрузочно-разгрузочные и складские операции выполняются козловыми кранами и автопогрузчиком 4016 грузоподъемностью 5 т.

Открытый склад оборудован козловым краном пролетом 25 м грузоподъемностью 20/5 т – КС – 20/5.

Уровень механизации производственных процессов – 95%.

Коэффициент использования оборудования – 0,75.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Разработаны варианты открытого склада с пролетом крана 32 м и со спаренными кранами с пролетом 25 м /для ограниченных по длине площадок/.

Расчетный показатель – 1 тонна вместимости склада.

Расчетных единиц – 4000.

Сметная документация составлена в нормах и ценах 1984 г.


Нормативные документы

Номер документа
Наименование
* Рельсы железнодорожные типа Р50. Конструкция и размеры (не действует на территории РФ)
