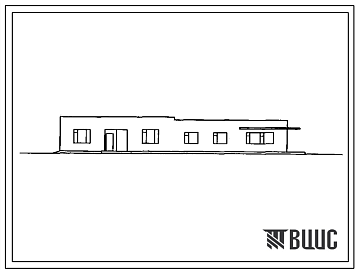

Типовой проект 704-2-27.86 Производственное здание прирельсового склада нефтепродуктов емкостью 2,0 тыс. м3

Общие данные

Номер проекта

704-2-27.86

Наименование проекта

Производственное здание прирельсового склада нефтепродуктов емкостью 2,0 тыс. м3

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Общая пояснительная записка. Технологическая, архитектурно-строительная, санитарно-техническая и электротехническая части, связь и сигнализация. Чертежи
Новое название альбома:
Альбом 2
Спецификация оборудования
Новое название альбома:
Альбом 3
Ведомости потребности в материалах
Новое название альбома:
Альбом 4
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Сметная документация составлена в нормах и ценах 1984 года.Расчетный показатель – 1 м³ емкости склада, количество расчетных единиц - 2000.

Технологический процесс

Производственное здание разработано для строительства в составе прирельсового склада нефтепродуктов ёмкостью 2,0 тыс.м3.

В насосной установлены три электронасосных агрегата АСЦЛ 20-24Г для перекачки светлых нефтепродуктов производительностью 30 м3/ч каждый и два для масел — Ш80-2,5-36/2,5Г-31, производительностью 36 м3/ч.

В операторской установлен пульт ЭКЦ — 1для дистанционного управления налива автоцистерн и заправки топливных баков автомобилей, а также размещены датчики приборов контроля резервуаров и пожарной сигнализации.

Строительные конструкции и изделия

Фундаменты - монолитные ленточные из бетона марки В10.

Стены - из кирпича эффективного пустотелого марки М75.

Перегородки - из кирпича эффективного пустотелого марки М75.

Плиты покрытия - сборные железобетонные по ГОСТ 22701.0-77 - ГОСТ 22701.5-77, типоразмеров - 4; по серии 1.141-1 вып. 64, типоразмеров - 1.

Перемычки - сборные железобетонные по серии 1.038.1-1, типоразмеров - 16.

Кровля - рулонная четырехслойная с утеплителем плотностью 400 кг/м³.

Полы - бетонные, цементно-песчаные, мозаичные, керамическая плитка, линолеум.

Окна - деревянные по ГОСТ 11214-78, типоразмеров - 1; по ГОСТ 16289-80, типоразмеров - 1.

Ворота - деревянные по серии 1.435.9-17 вып. 3, типоразмеров - 1.

Двери - деревянные по ГОСТ 24698-81, типоразмеров - 3; по ГОСТ 6629-74*, типоразмеров - 3; по ГОСТ 14624-84, типоразмеров - 1.

Наибольшая масса монтажного элемента (плита покрытия) - 2,7 т.

Инженерное оборудование

Водопровод - объединенный: хозяйственно-питьевой и противопожарный от наружной сети. Напор на вводе 12 м (21 м при пожаре).

Канализация - раздельная: хозяйственно-фекальная; от мытья полов через маслоуловители в наружную сеть.

Отопление - водяное от внешнего источника с параметрами теплоносителя 150-70ºС.

Вентиляция - приточно-вытяжная с механическим и естественным побуждением.

Горячее водоснабжение - от собственного пароводоподогревателя.

Электроснабжение - от внешней сети, напряжение 380/220В.

Электроосвещение - светильники с лампами накаливания, в помещении насосной во взрывозащищенном исполнении.

Слаботочные устройства - телефонная связь, диспетчерская громкоговорящая связь, электрочасофикация, радиофикация.

Нормативные документы

Номер документа
Наименование
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры

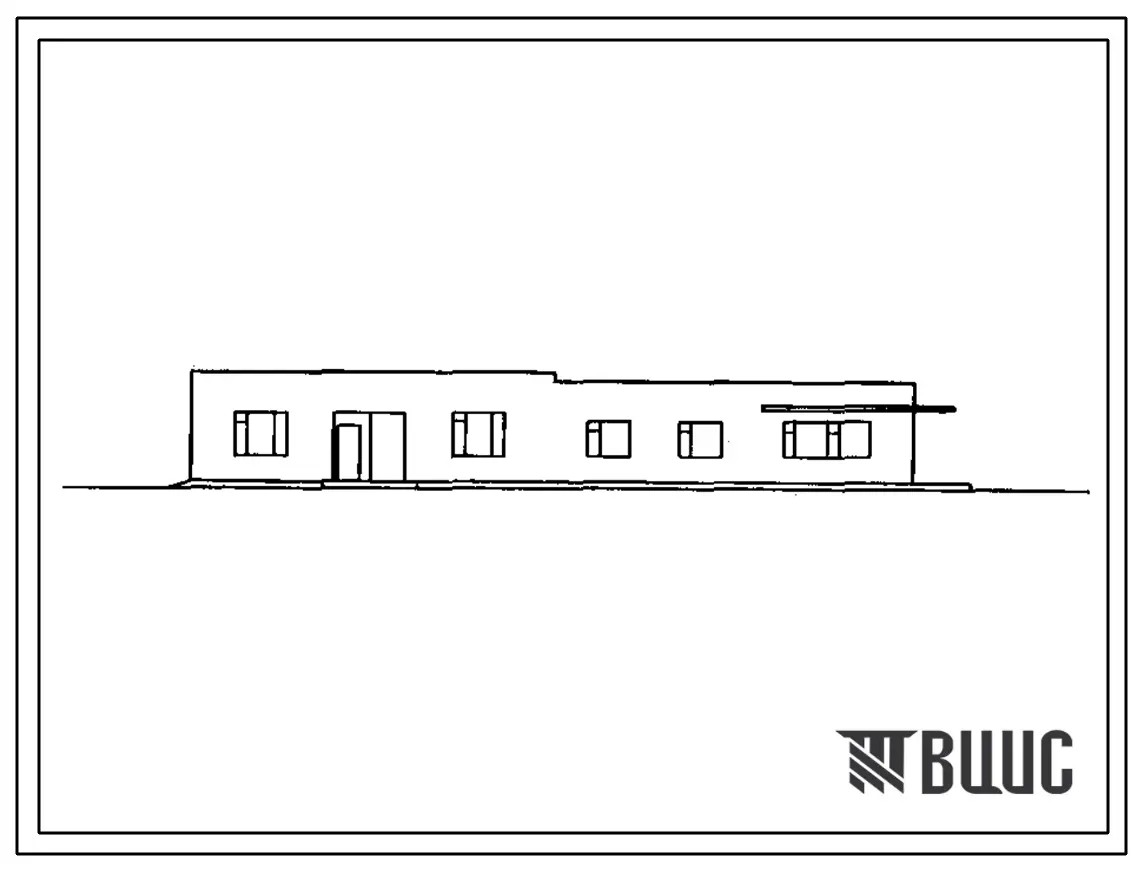

Изображения
