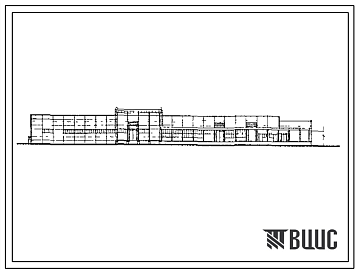

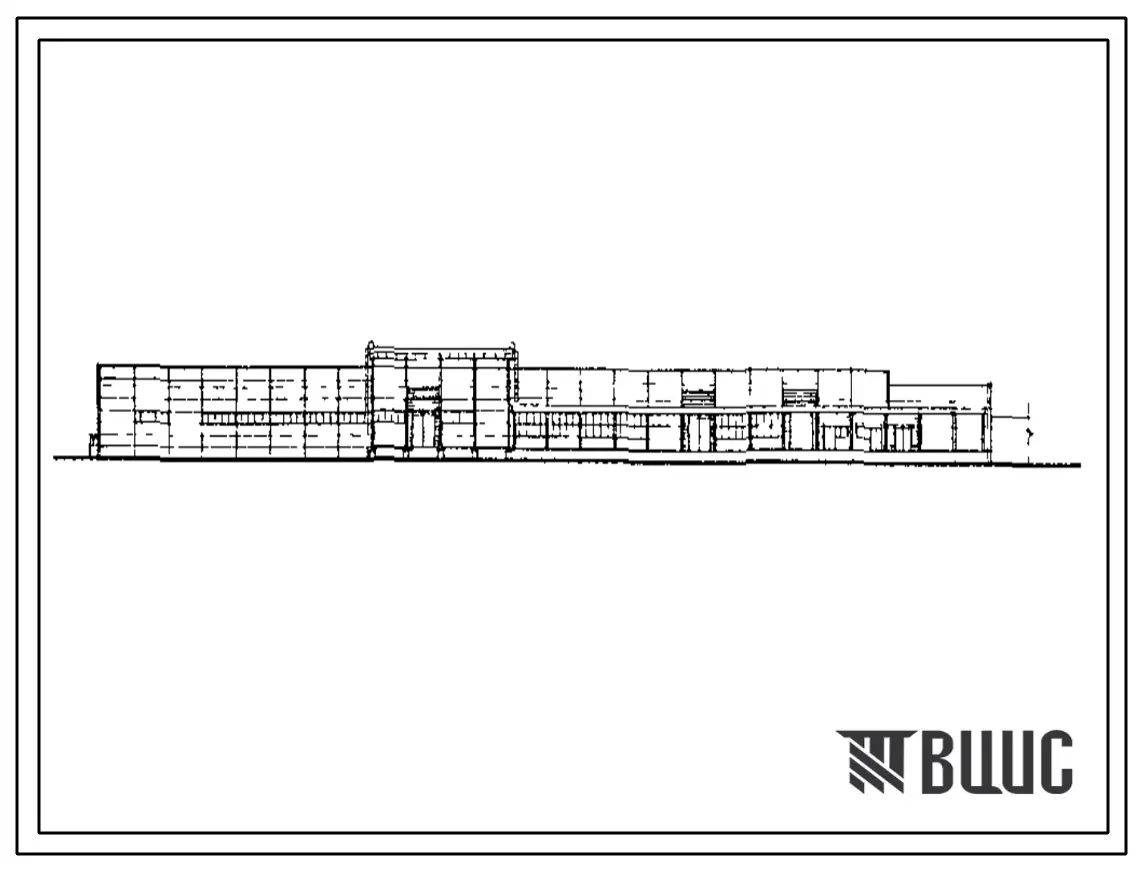

Типовой проект 701-2-36с.87 Складской корпус склада для хранения непродовольственных товаров складской площадью 15 тыс. м2. Сейсмичность 7, 8, 9 баллов

Общие данные

Номер проекта

701-2-36с.87

Наименование проекта

Складской корпус склада для хранения непродовольственных товаров складской площадью 15 тыс. м2. Сейсмичность 7, 8, 9 баллов

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

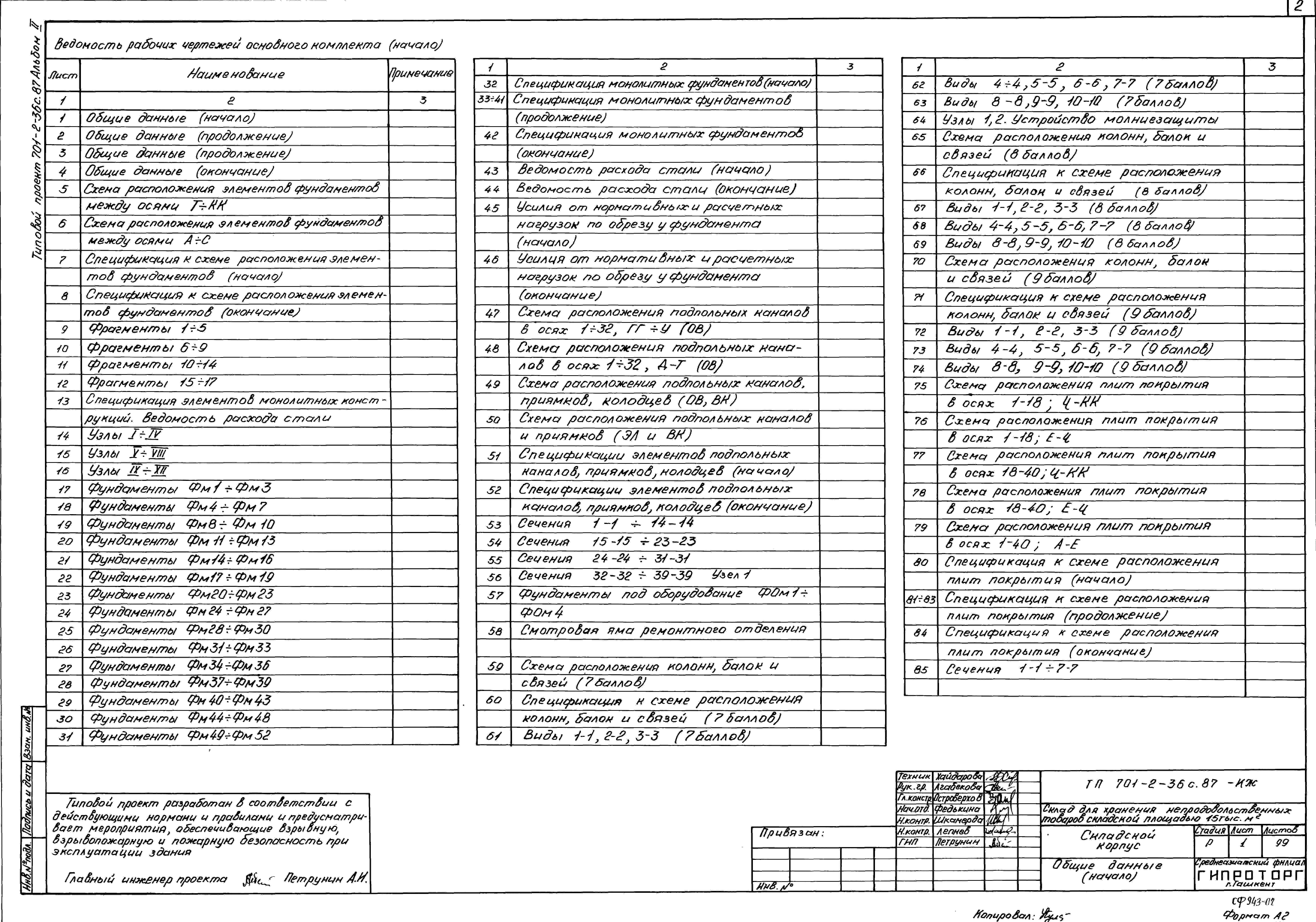

Состав проекта
Номер альбома
Наименование
Состав альбома

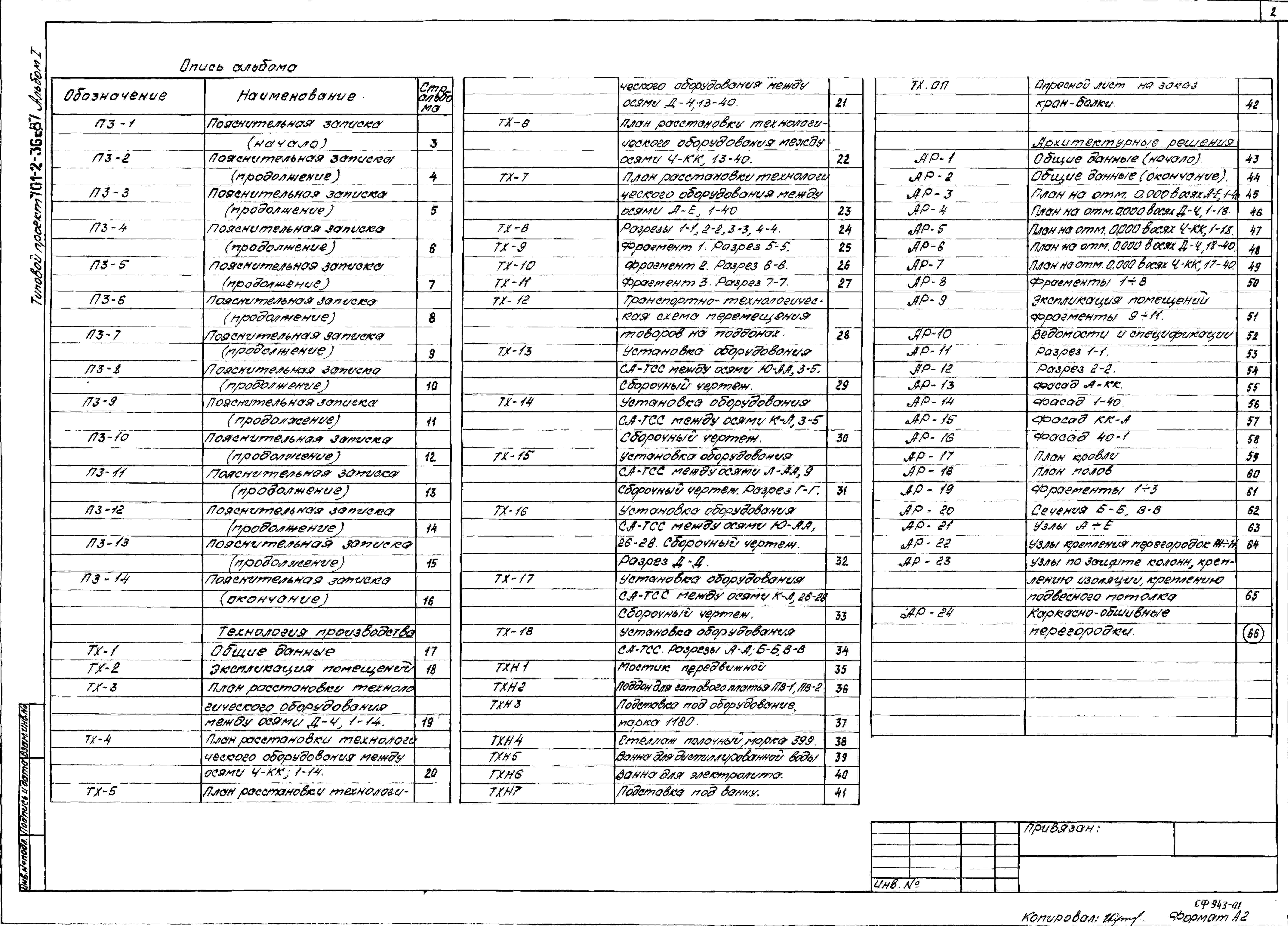

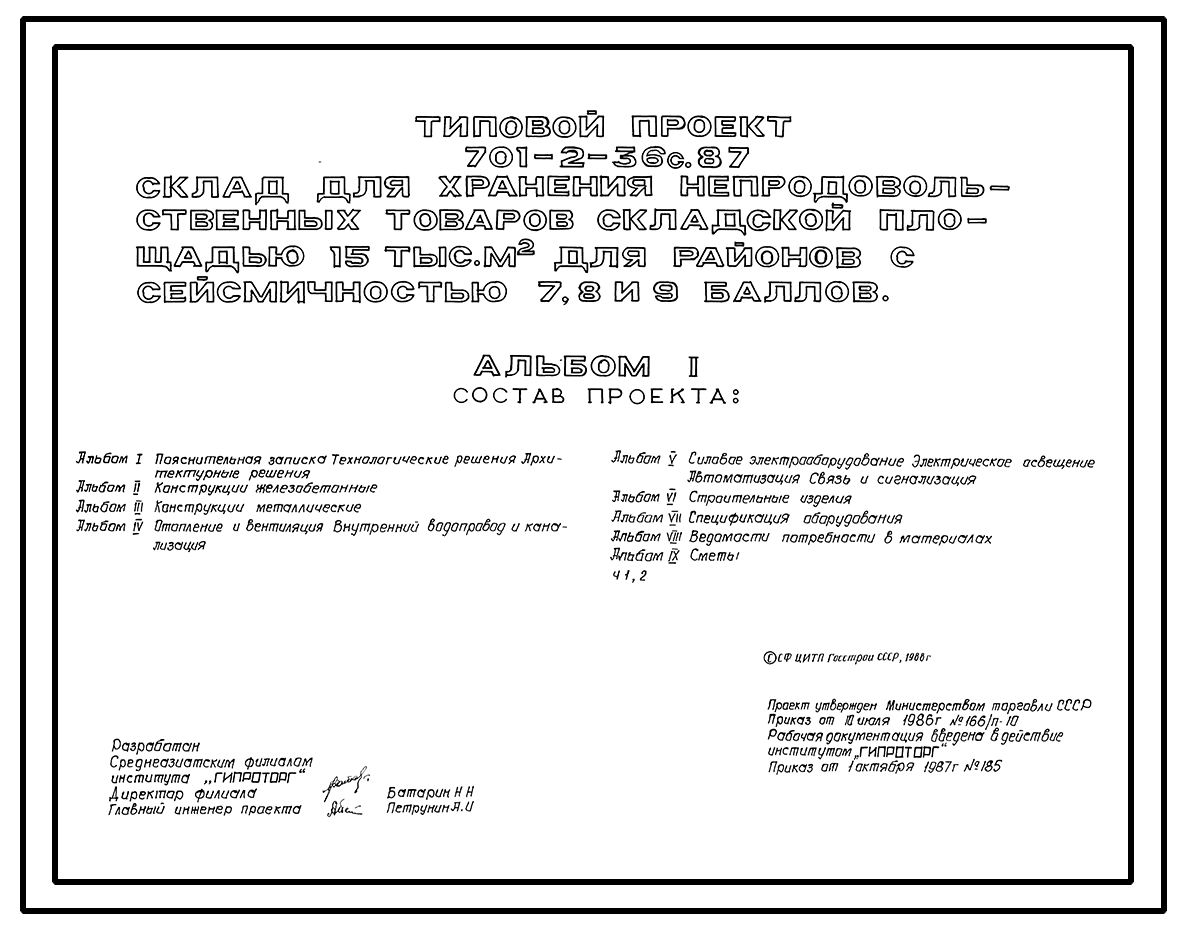

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

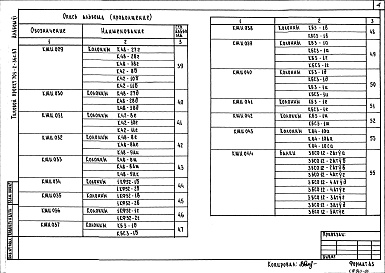

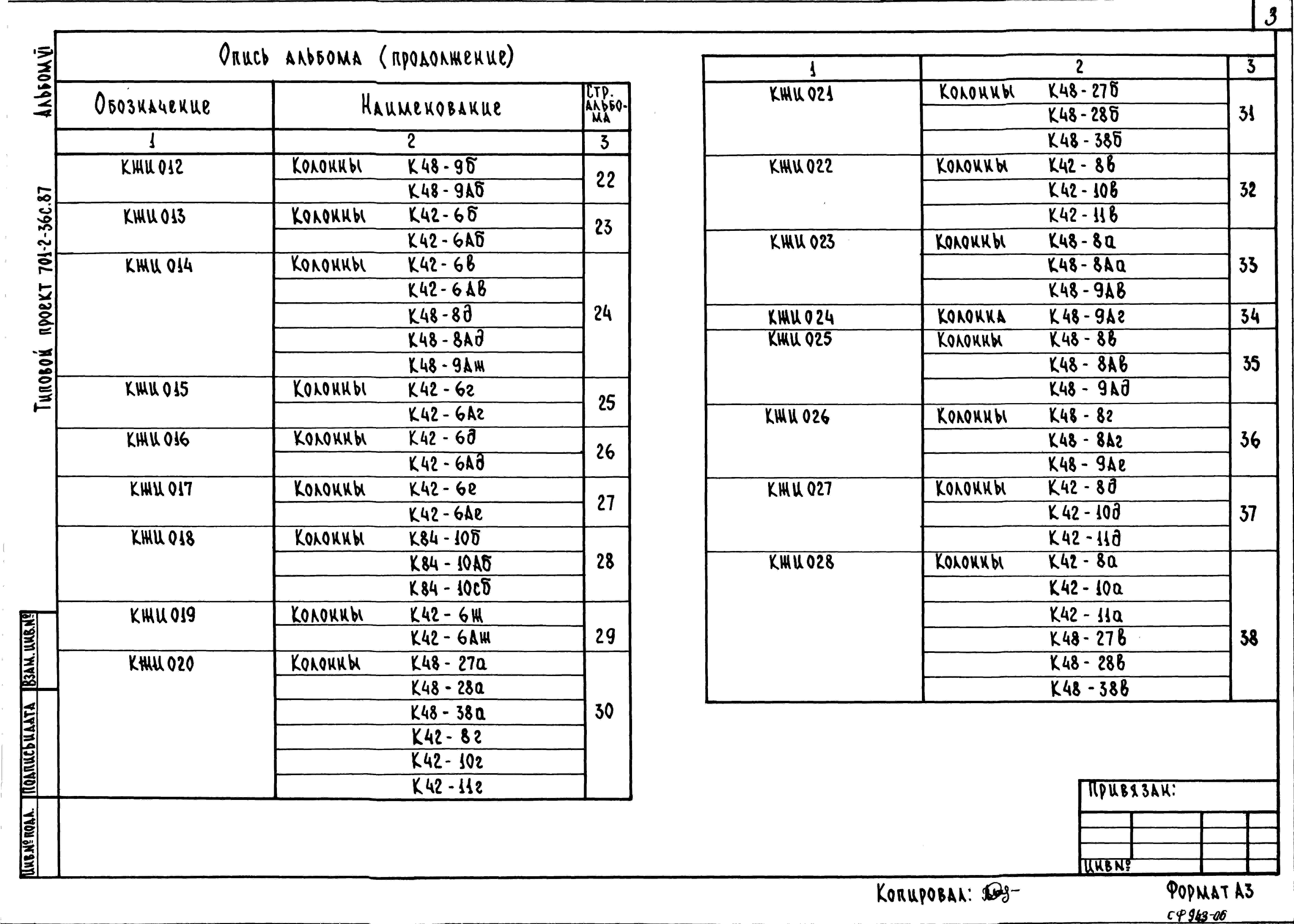

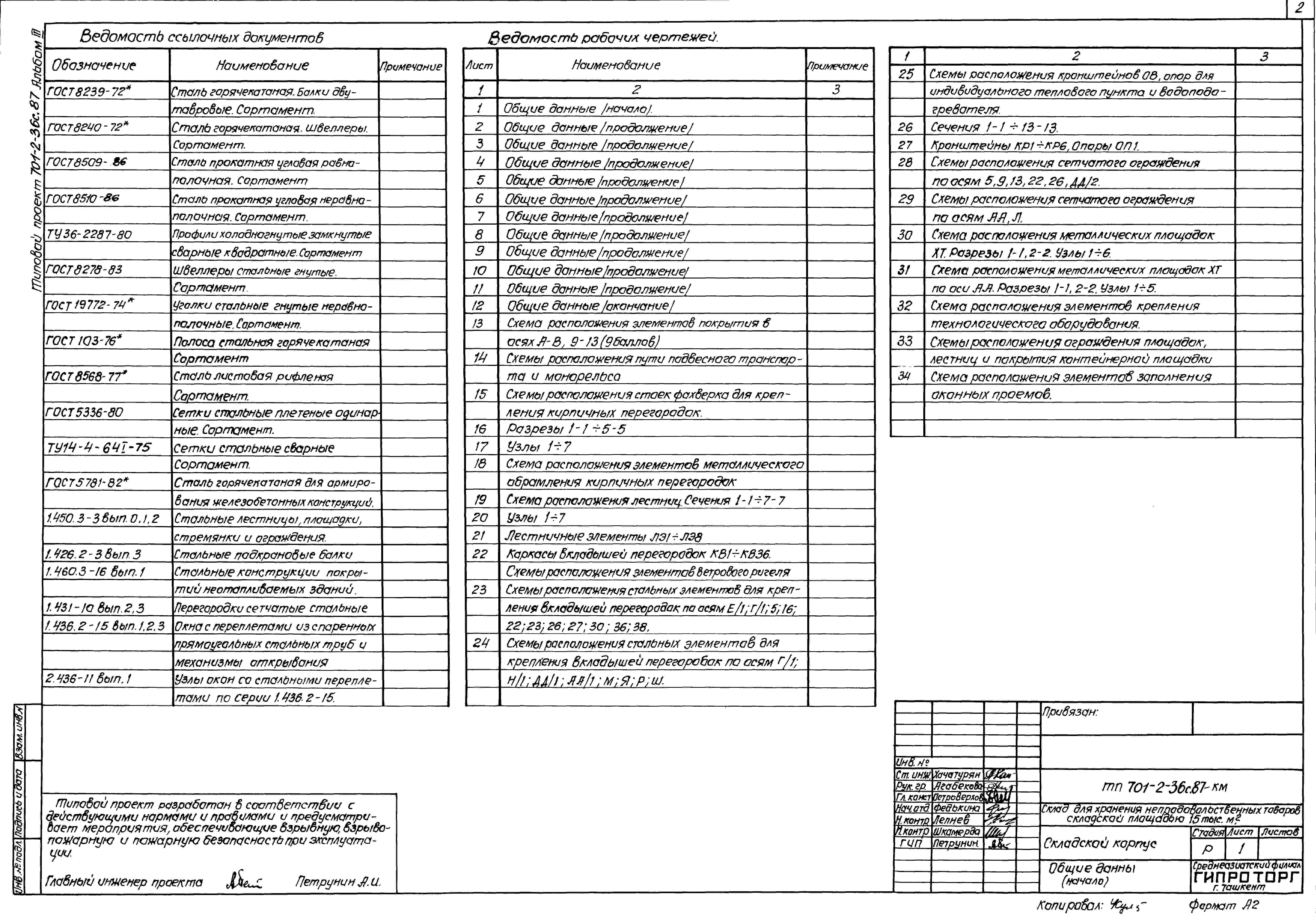

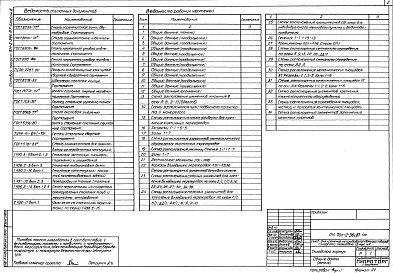

Альбом 3

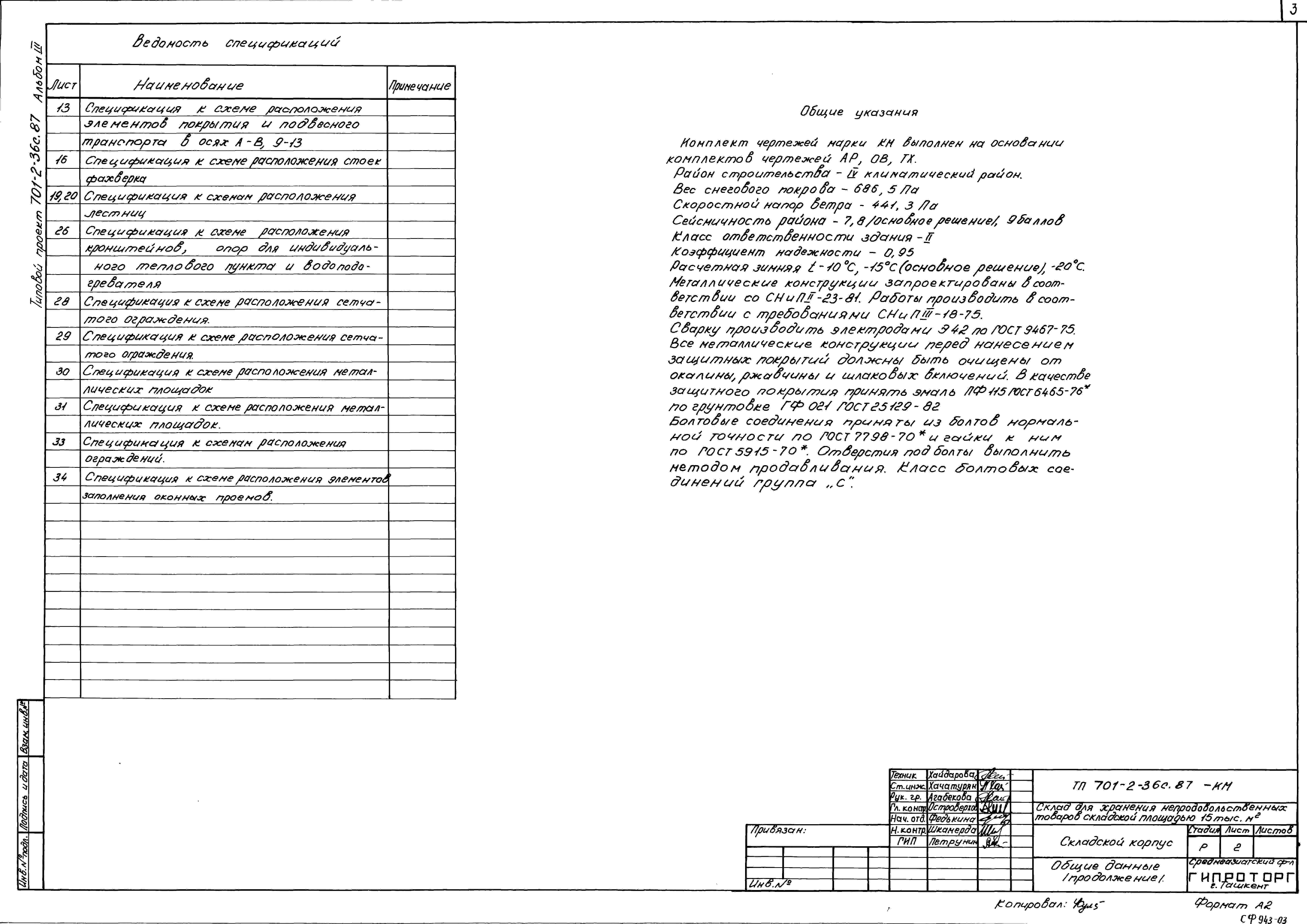

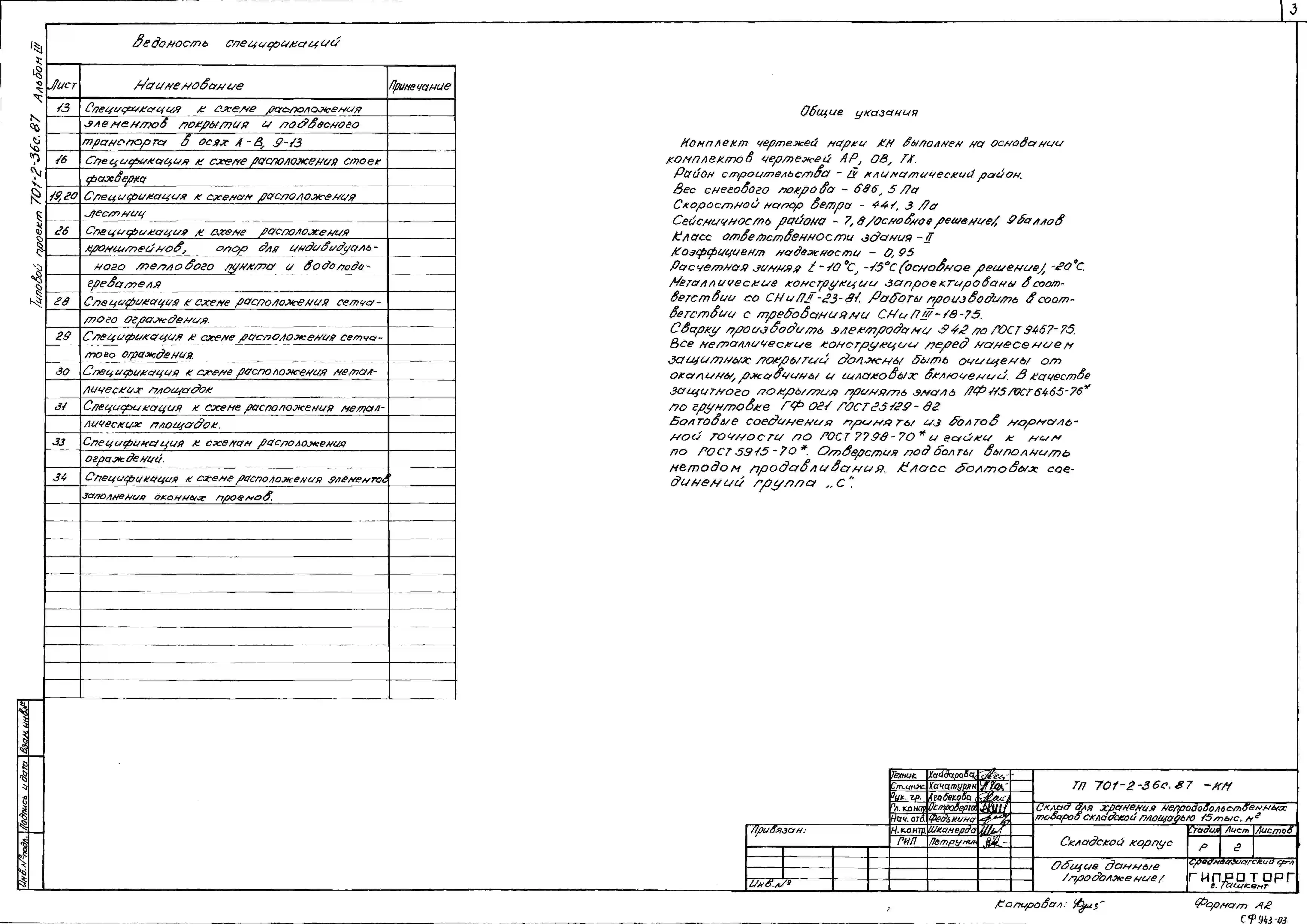

Конструкции металлические
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

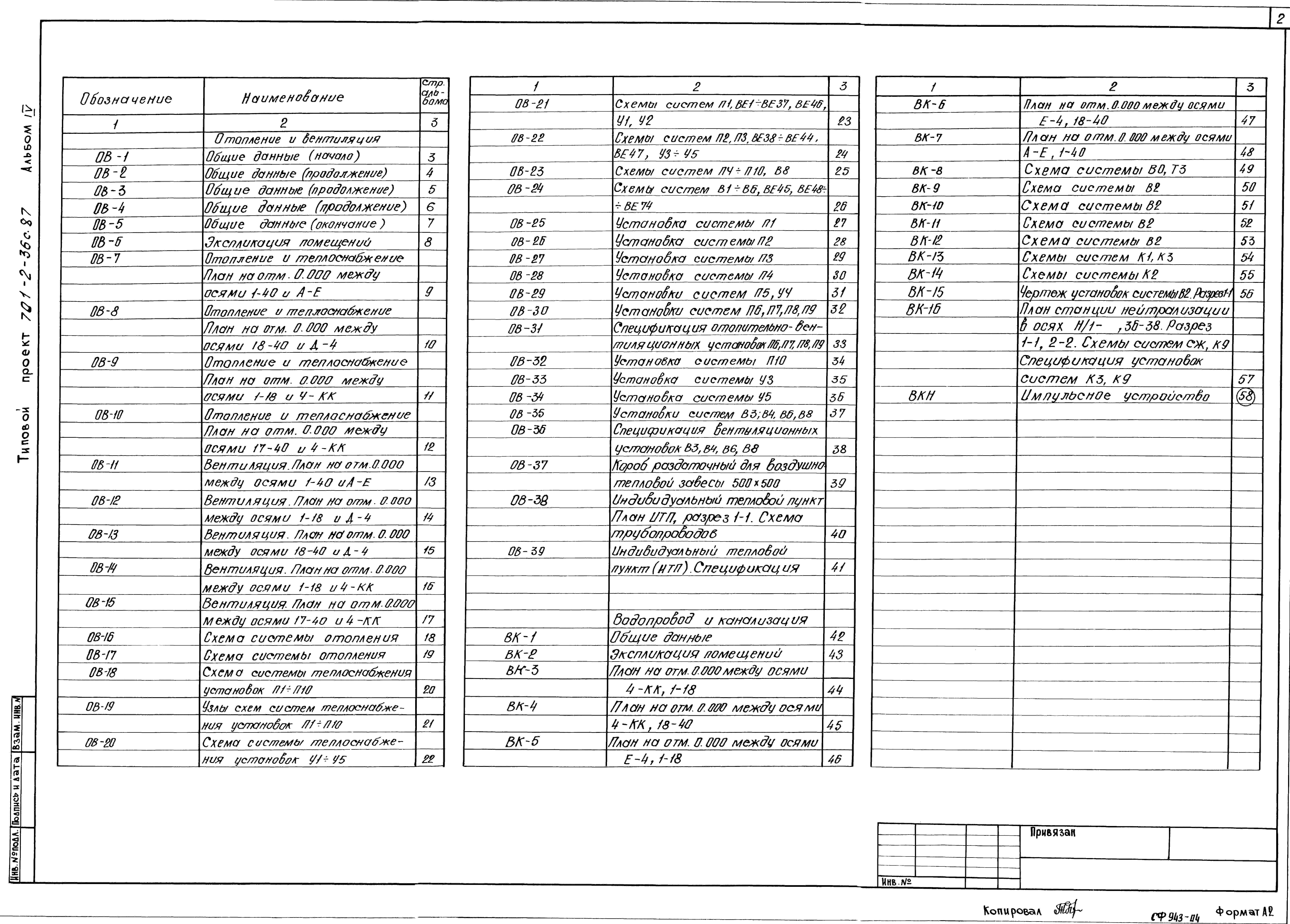

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

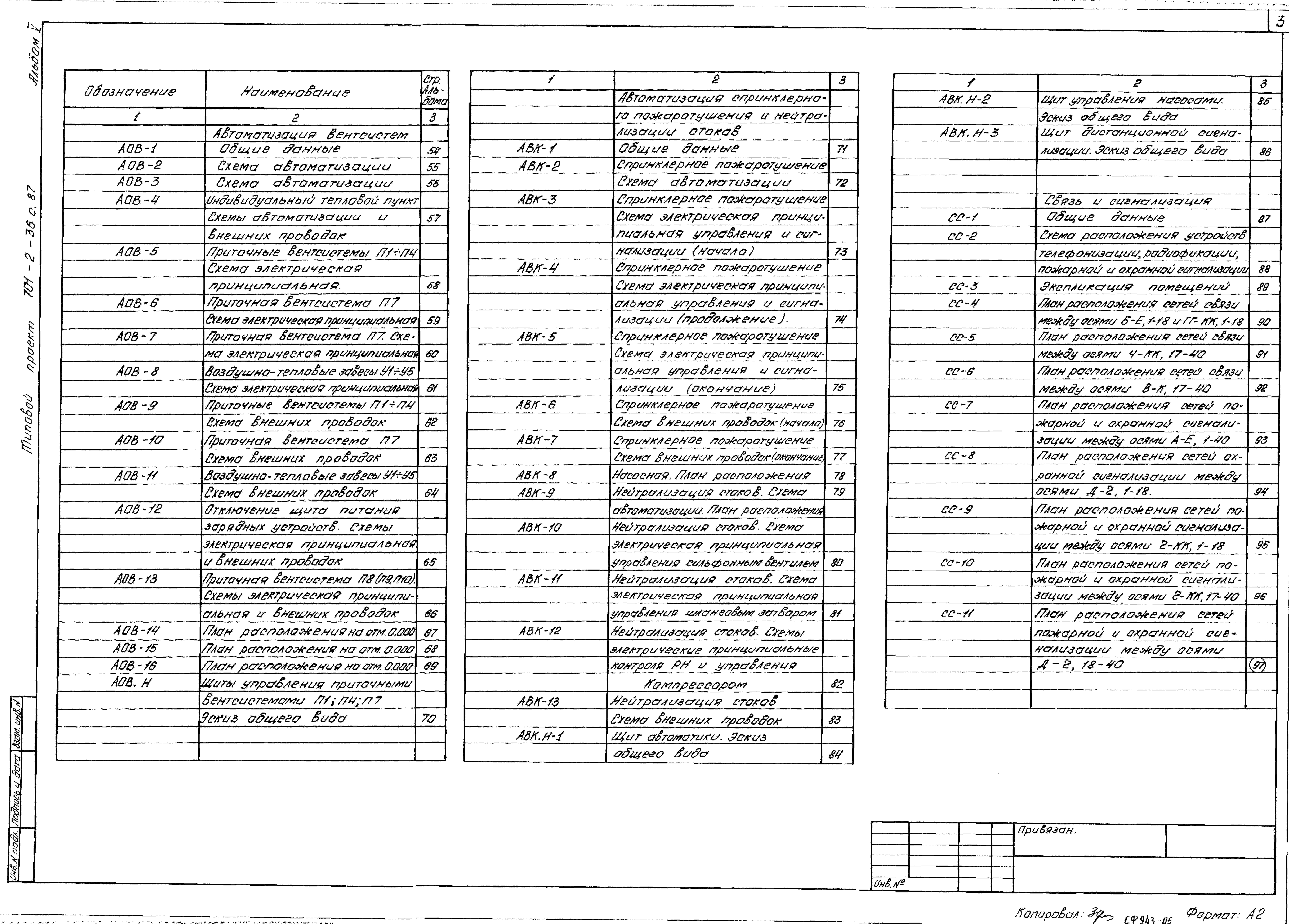

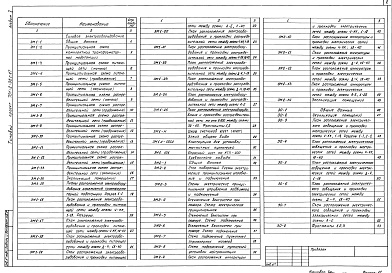

Альбом 5

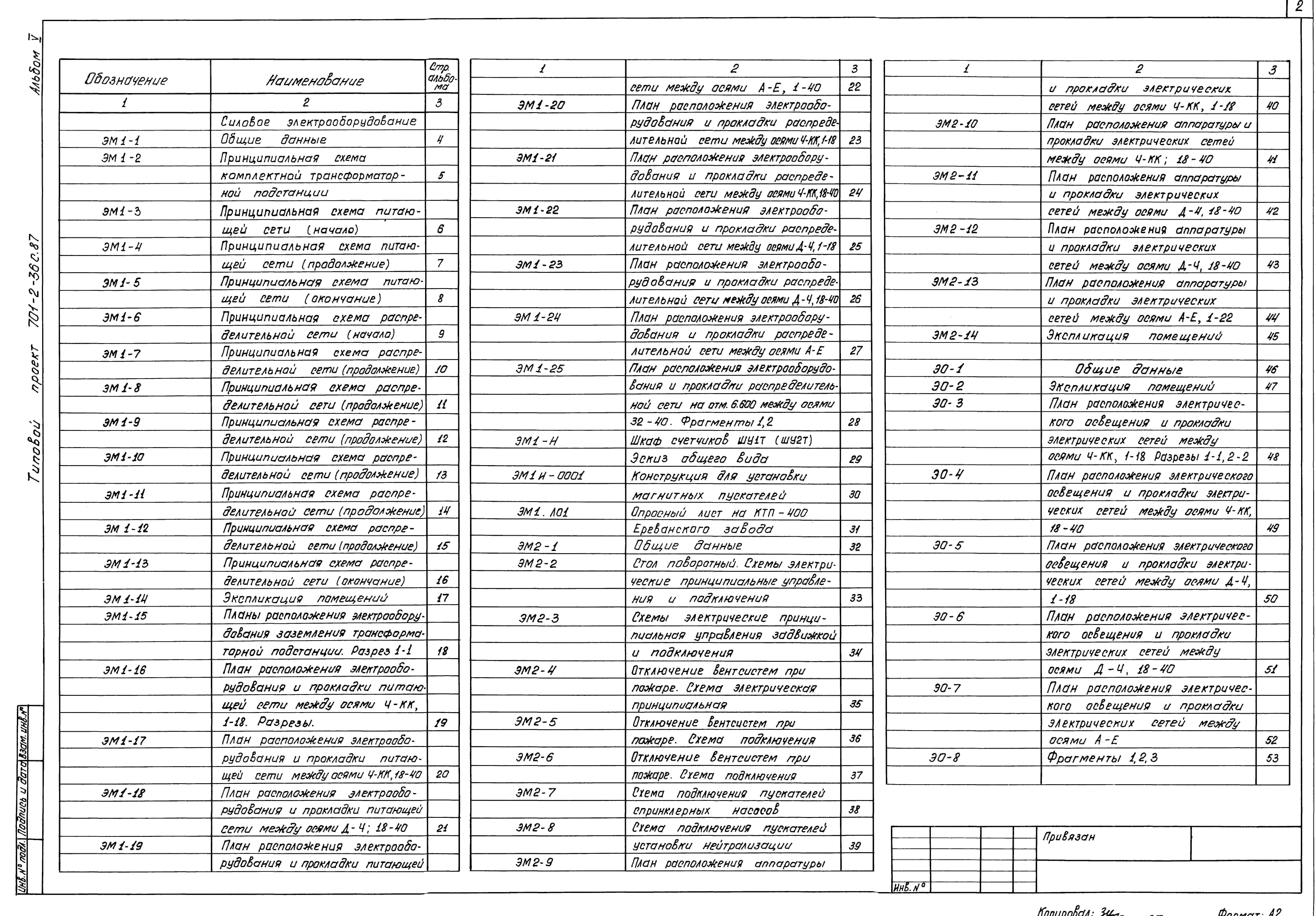

Силовое электрооборудование. Электрическое освещение. Автоматизация, связь и сигнализация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

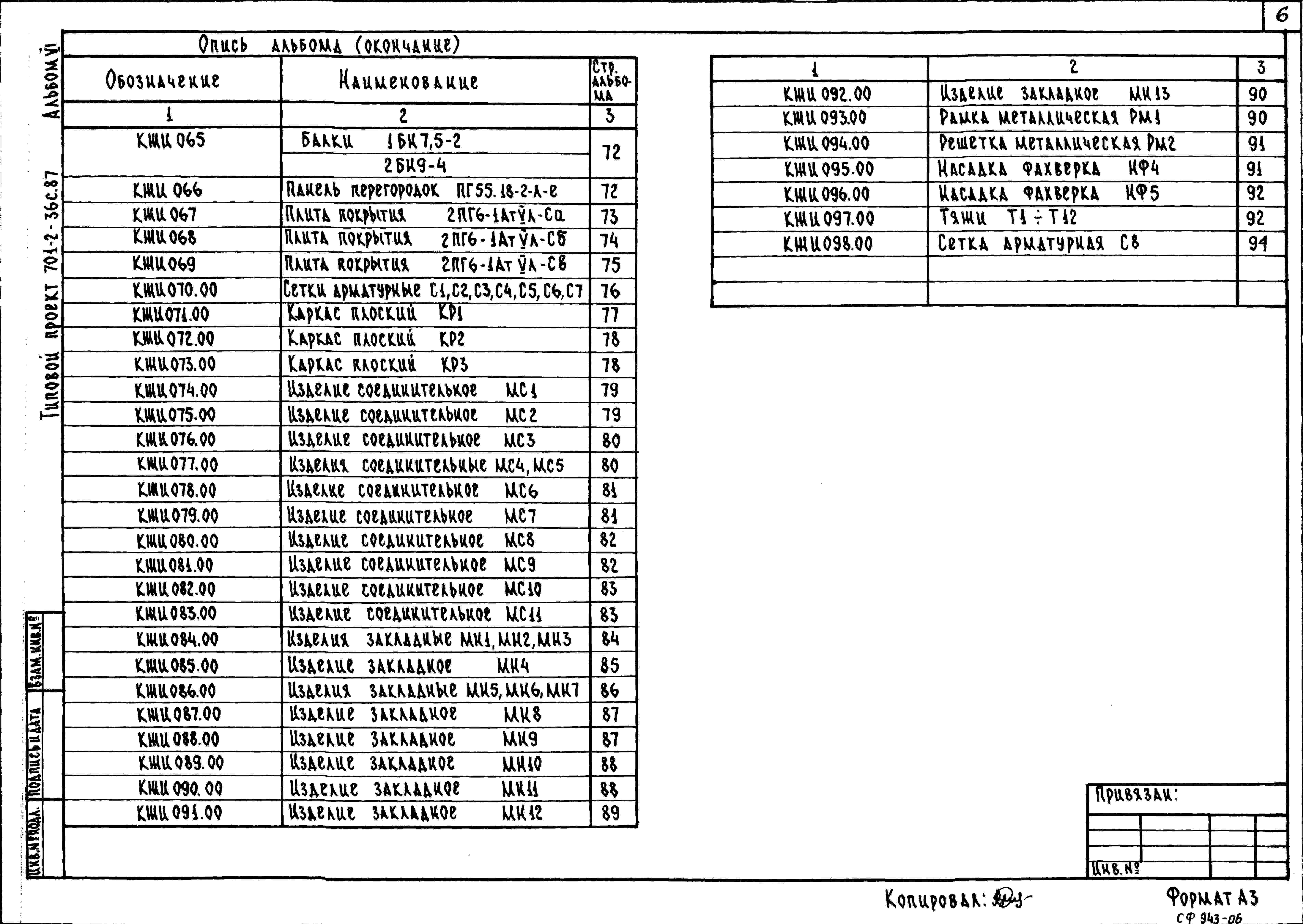

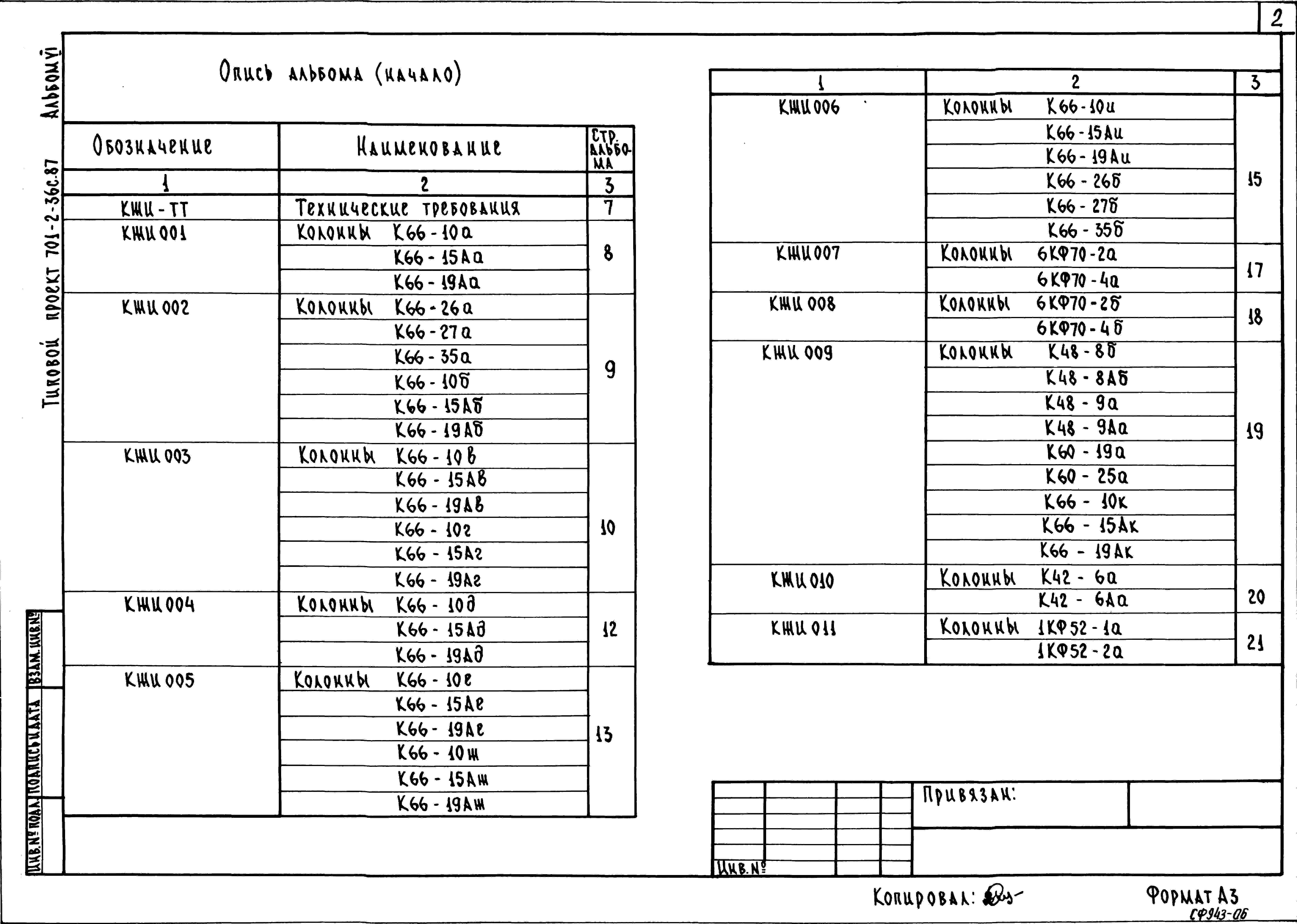

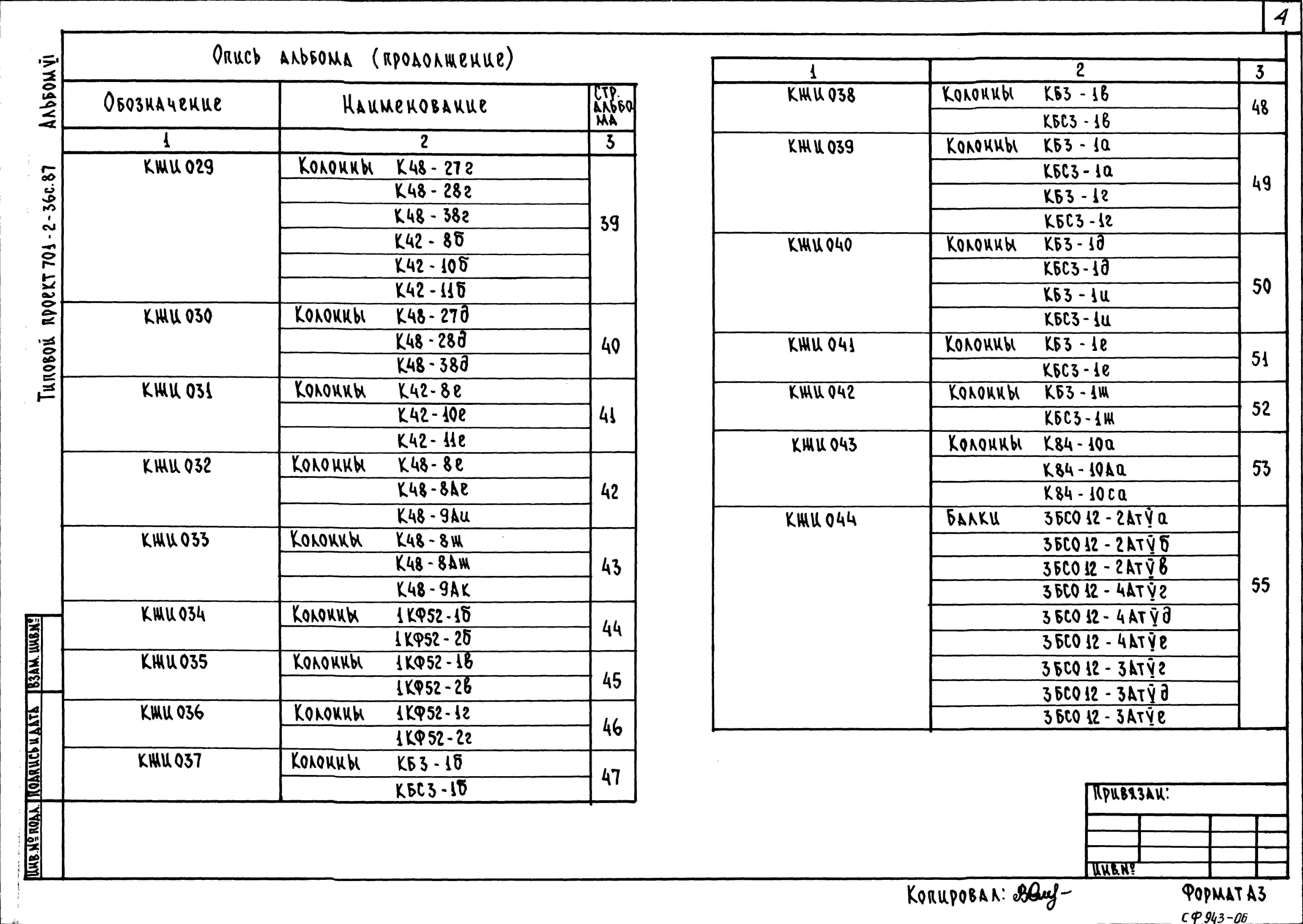

Альбом 6

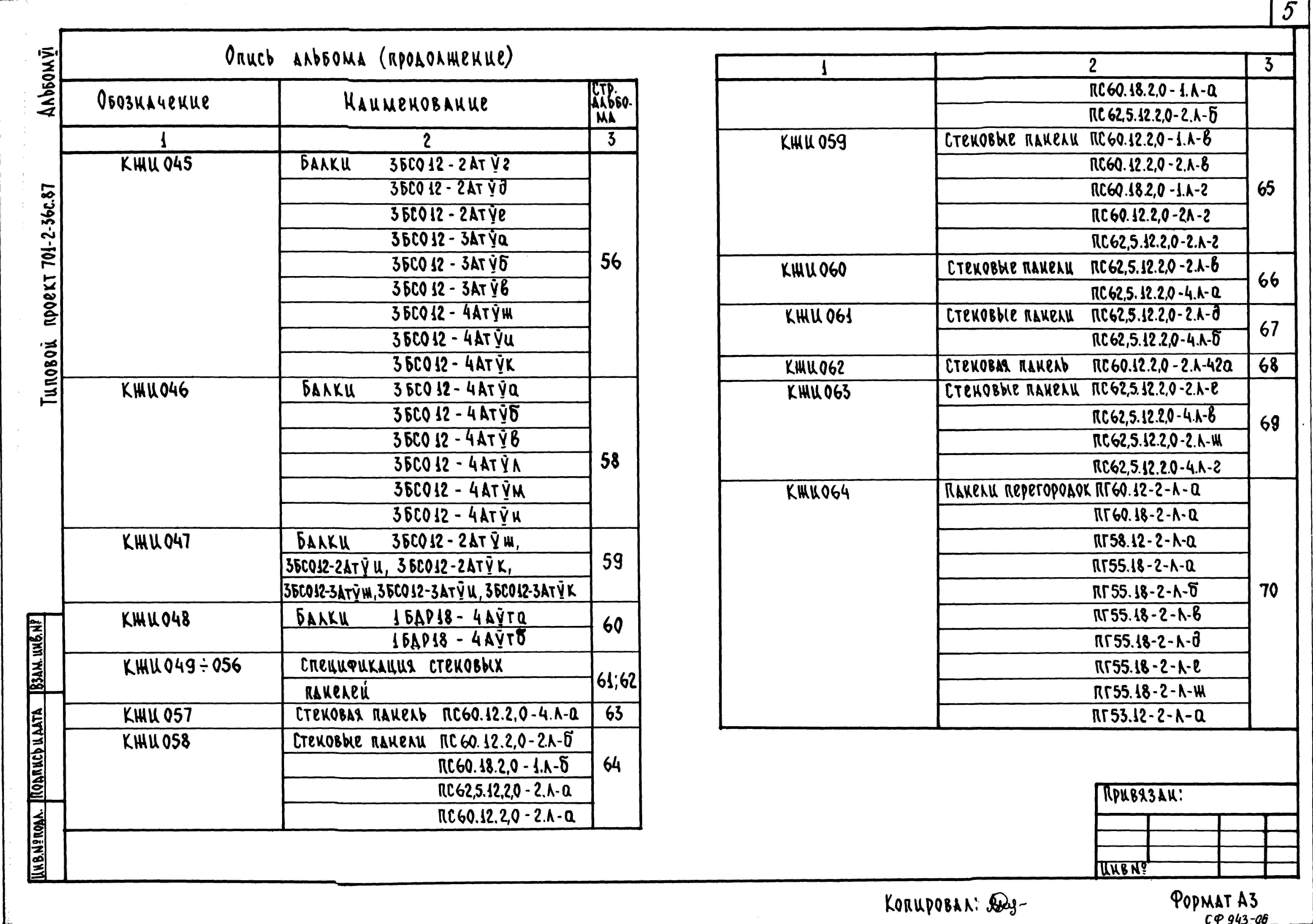

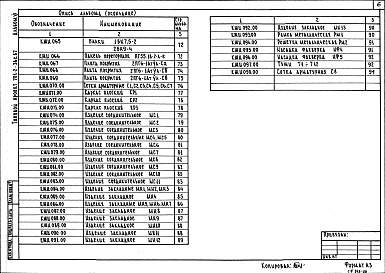

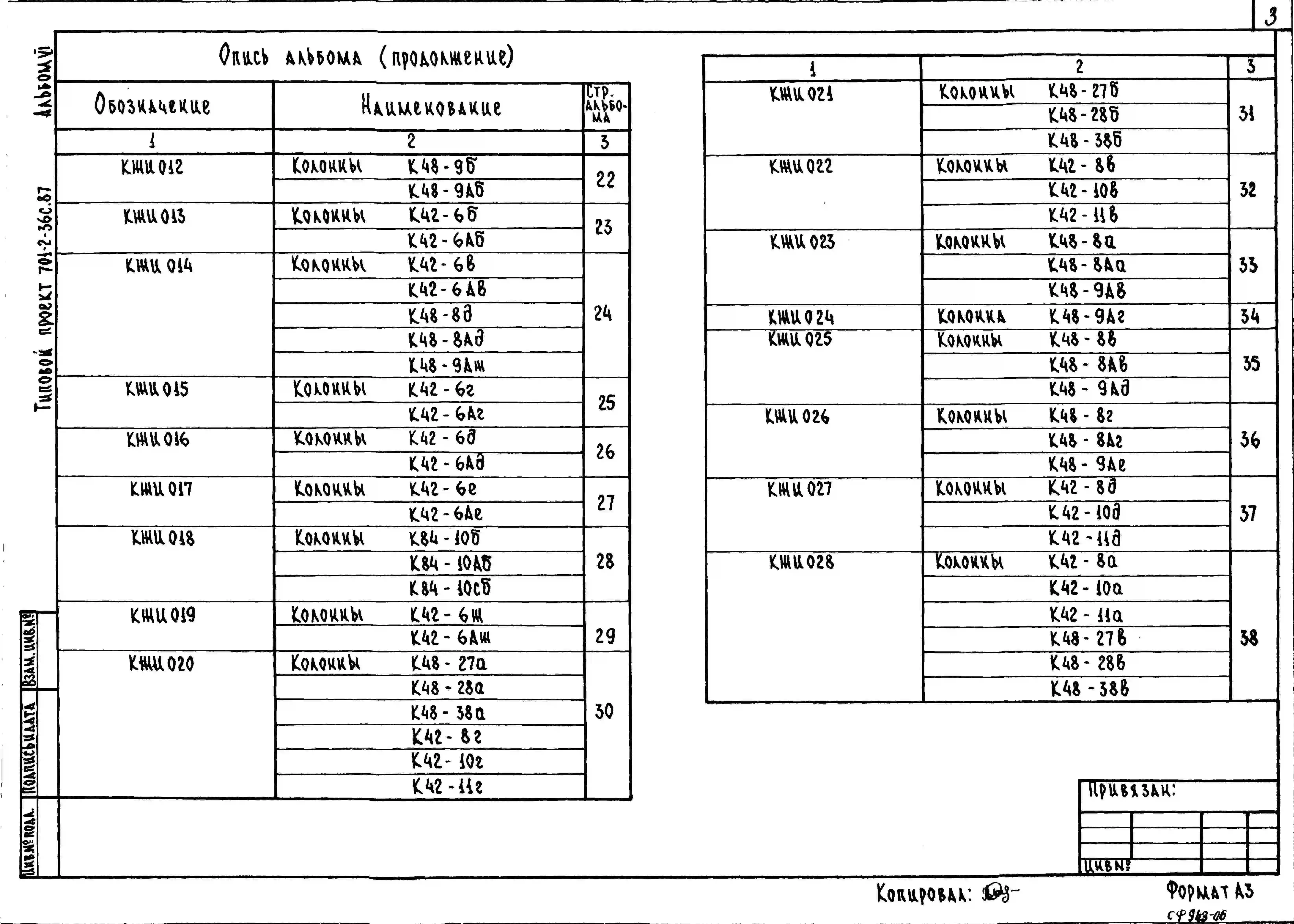

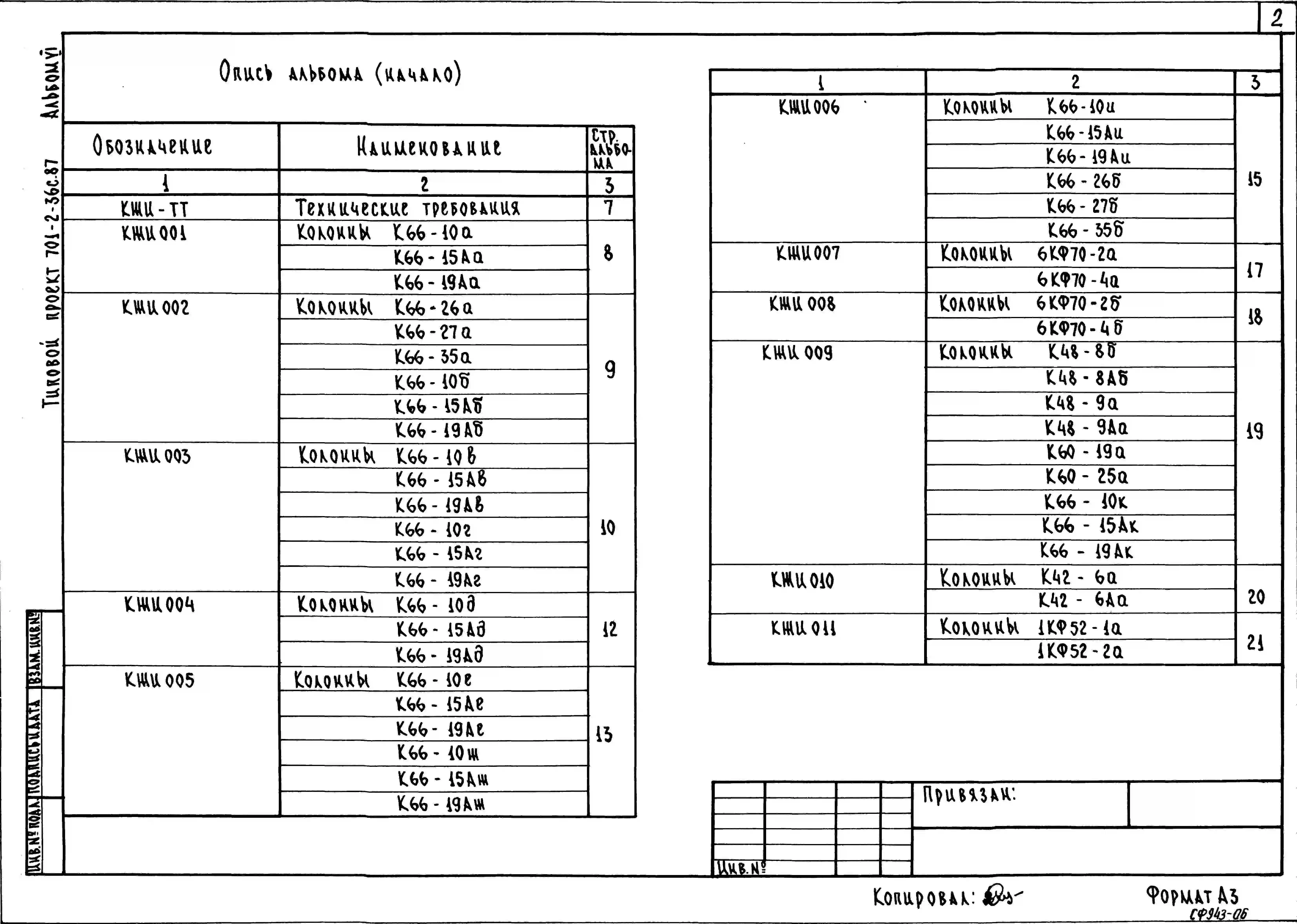

Строительные изделия
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

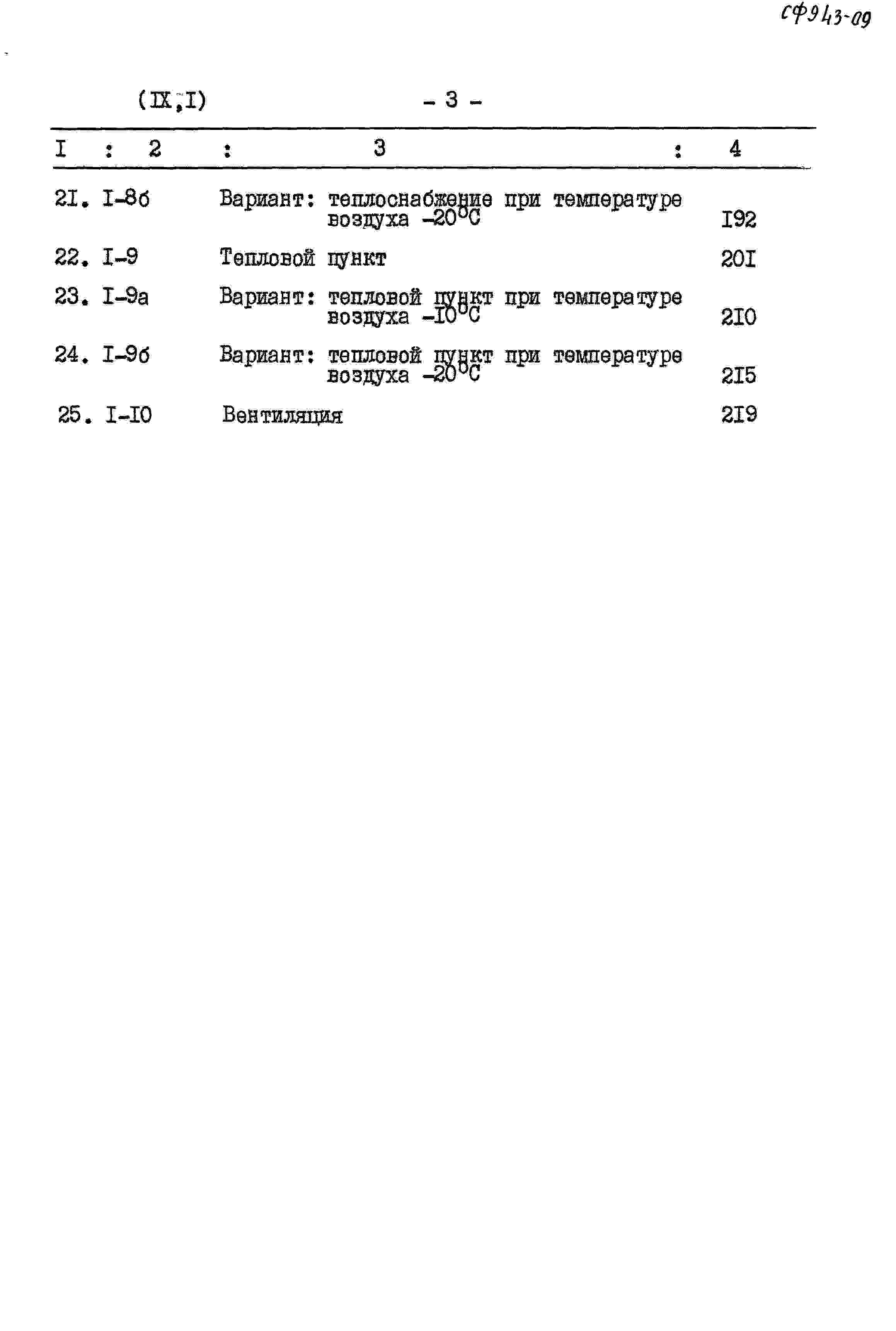

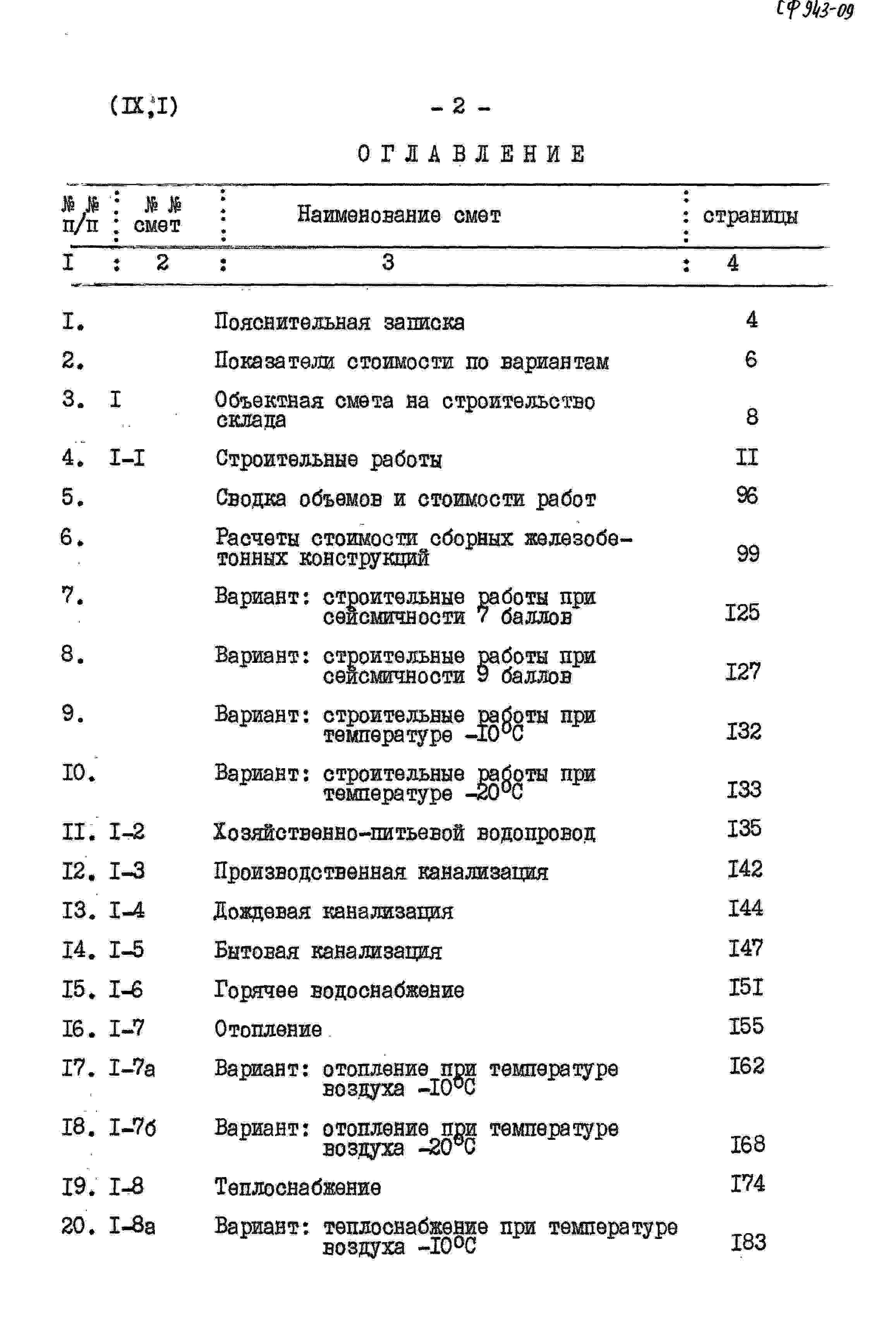

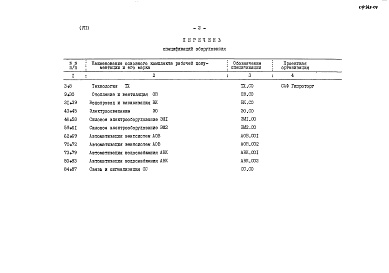

Альбом 9

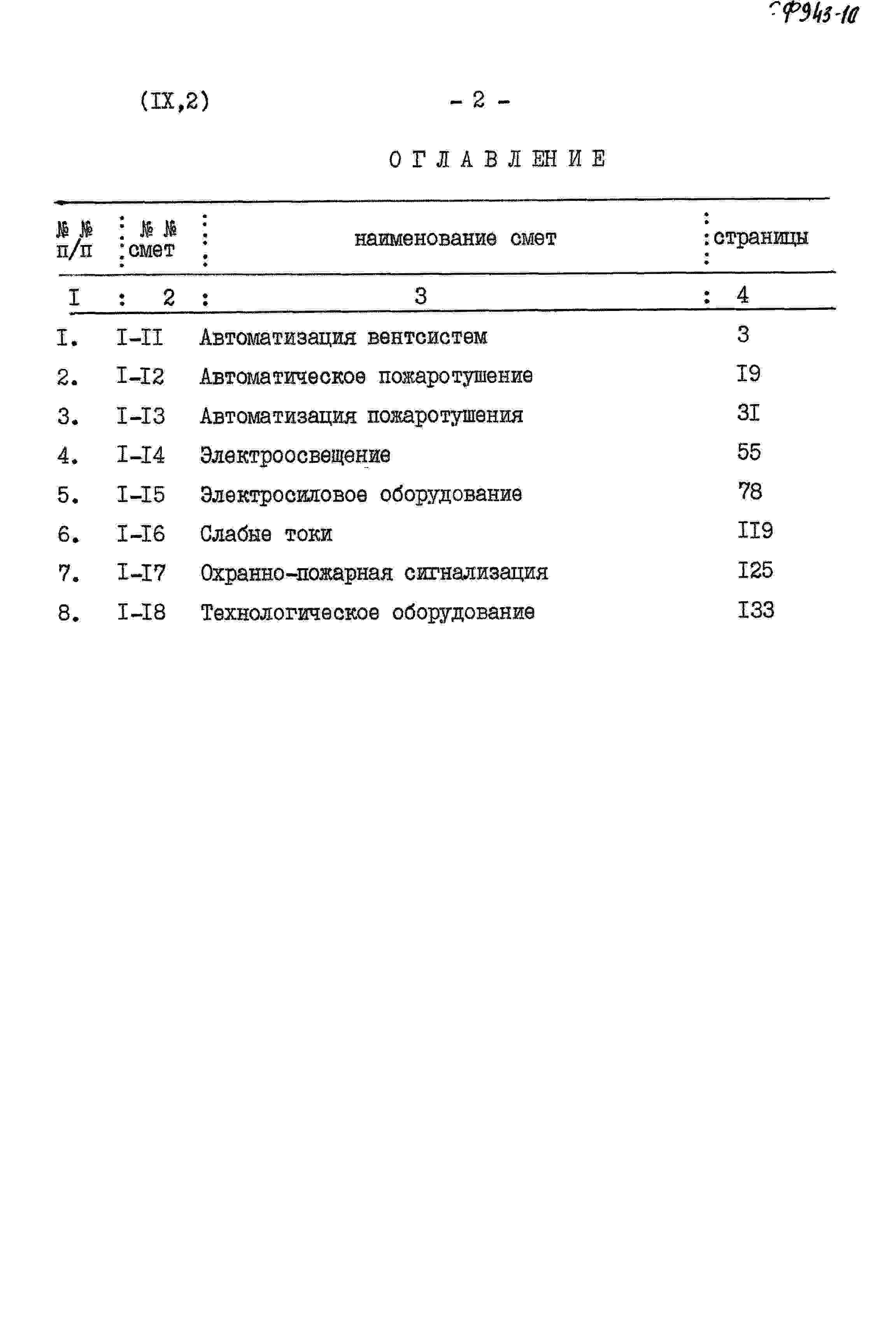

Сметы Часть 1, 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – монолитные железобетонные.

Фундаментные балки – сборные железобетонные по серии 1.415-1, вып.1. Типоразмеров – 7.

Подпорные стены – сборные железобетонные по серии 3.002.1-1 вып.1; фундаментные плиты – типоразмеров – 3; лицевые плиты – типоразмеров – 1; блоки бетонные – по ГОСТ 13579-78. Типоразмеров – 3.

Колонны – сборные железобетонные по серии 1.423-3 вып.1. Типоразмеров – 4, вып.3. Типоразмеров – 2, 1.427.1-3, вып.1. Типоразмеров – 2, 1.431.9-27с, вып.3. Типоразмеров – 1.

Балки – сборные железобетонные по серии 1.462.1-1/81 вып.1. Типоразмеров – 1, 1.462.1-3/80 вып.1. Типоразмеров – 1.

Стены – сборные из легкого бетона по серии 1.030.1-1 вып.1-1. Типоразмеров – 4.

Перегородки – сборные из легкого бетона по серии 1.030.9-2 вып.1. Типоразмеров – 9.

Покрытия – сборные железобетонные комплексные плиты на пористых заполнителях по ГОСТ 22701.0-77х – ГОСТ 22701.2-77х; серии 1.465.1-10/82 вып.1. Типоразмеров – 1. Сборные железобетонные плиты на пористых заполнителях по серии 1.465.1-7/84 вып.1. Типоразмеров – 1.

Кровля – рулонная, трехслойная.

Ограждения – металлические по серии 1.450.3-3 вып.1. Типоразмеров – 11.

Полы – бетон, асфальтобетон, плитка керамическая, мозаичные, линолеум.

Окна – металлические по серии 1.436.2-15 вып.1, типоразмеров – 2.

Двери – деревянные по ГОСТ 14624-84 типоразмеров 2, ГОСТ 24698-81 типоразмеров 2, ГОСТ 6629-74х типоразмеров 2, серия 2.435-6 вып.1 типоразмеров 3.

Ворота – по серии 1.435.9-17, типоразмеров 2.

Наибольшая масса монтажного элемента (балка стропильная) – 8,4 т.

Отделка наружная – стеновые панели – окраска ЦПХВ, кирпичная кладка с расшивкой швов, цоколь, автомобильная платформа, крыльца, козырьки – затирка цементным раствором и окраска ЦПХВ.

Отделка внутренняя – штукатурка, окраска, облицовка глазурованной плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – раздельный: хозяйственно-питьевой, противопожарный и автоматического пожаротушения.

Канализация – раздельная: хозяйственно-фекальная, производственная и ливневая в городскую сеть.

Отопление – центральное, водяное от городских сетей. Параметры теплоносителя 150-70 град.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Горячее водоснабжение – от водонагревателя.

Электроснабжение – от низковольтной сети напряжением 380/220В через встроенную трансформаторную подстанцию.

Устройства связи – телефонизация, радиофикация, пожарная и охранная сигнализация.

Краны – кран-штабелер СА-ТСС-1, 0-4, 2-1, 2-08-УХЛ-4, кран подвесной электрический грузоподъемностью 5 тонн.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС.

Склад для хранения непродовольственных товаров складской площадью 15 тыс. м2 специализируется на хранении хозтоваров, тканей, одежды, культтоваров, обуви, галантерейных товаров.

Склад предназначен для приема от местных промышленных предприятий и иногородних поставщиков непродовольственных товаров, их количественной и качественной проверки, хранения, подсортировки и подготовки к отправке в торговую сеть.

Для хранения промышленных товаров запроектировано 6 помещений складов.

Склад работает в одну смену с круглосуточным дежурством железнодорожной экспедиции. Срок хранения товаров на вкладе до 50 дней.

Поступление на склад товаров принято: по железной дороге – 60%, автотранспортом – 40%. В торговую сеть товары отправляются автотранспортом.

Хранение товара на складе запроектировано в ячейках стеллажей и штабелем. Предусмотрено применение современного технологического и подъемно-транспортного оборудования. Уровень механизации подъемно-транспортных работ составляет – 63,7%.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

За расчетный показатель принят 1 м2 складской площади.

Всего расчетных единиц – 14863.

Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
