Серия 5.406-1 Установка для электрокоагуляционной очистки сточных вод, содержащих смазочно-охлаждающие жидкости (СОЖ), производительностью до 5 куб.м в сутки в комплектно-блочном исполнении (периодического действия). Выпуск 0 Указания по применению и подб
информация о проекте
Применяется в различных отраслях промышленности при металлообработке.
Техническая характеристика.
Назначение – очистка отработанных смазочно-охлаждающих жидкостей, составленных на основе эмульсий Э-1(А), Э-2 (Б), Э-3(В), НГЛ-205.
Метод очистки – электрохимический.
Место установки комплекта в схеме очистки сточных вод – перед сбросом в сеть производственной канализации.
Характеристика сточных вод, подаваемых на очистку: прозрачность по Снеллену – 0 см, рН – до 10, содержание эмульгированных масел – 2000-8000 мг/л, ХПК – 6000-60000 мг0/л, содержание свободных масел – 10000-25000 мг/л.
Характеристика очищенных СОЖ: прозрачность по Снеллену – 12 см, рН – 6,8 – 7,3 ед., содержание эмульгированных масел – 25 мг/л, ХПК – 500-600 мг 0/л, содержание свободных масел – следы, хлориды 1300-1400 мг/л, взвешенные вещества – 25 мг/л, сухой остаток – до 2000 мг/л.
Температура окружающего воздуха, при которой должна эксплуатироваться установка – не менее 16°С.
Возможное использование вторичных продуктов – осадок – в производстве керамических плиток, маслопродукты – в технологии производства железобетонных изделий для смазки форм.
Количество работы в сутки – 8.
Категория помещения, в котором устанавливается установка – «Д».
Нагрузочная масса установки – 13600 кг.
Масса установки – 4600 кг.
Установленная мощность – 16,15 кВт.
Выпуск 0. Указания по применению и подбору установки. Материалы для проектирования.
Выпуск 1. Части 1,2. Конструкторская документация. Рабочие чертежи.
Выпуск 2. Электротехнические щиты. Техническая документация на изготовление.
Объект проектных материалов, приведенных к формату А4-671 форматка.

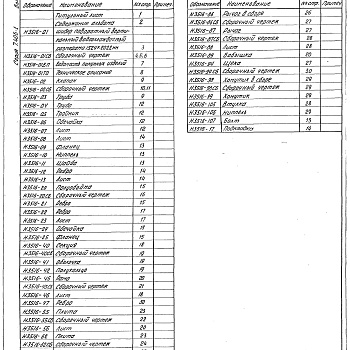

Состав проекта
