Серия 5.407-95 Установка высоковольтных распределительных устройств серии КСО386...УЗ. Выпуск 0 Материалы для проектирования

Общие данные

Номер серии

5.407-95

Наименование серии

Установка высоковольтных распределительных устройств серии КСО386...УЗ. Выпуск 0 Материалы для проектирования

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

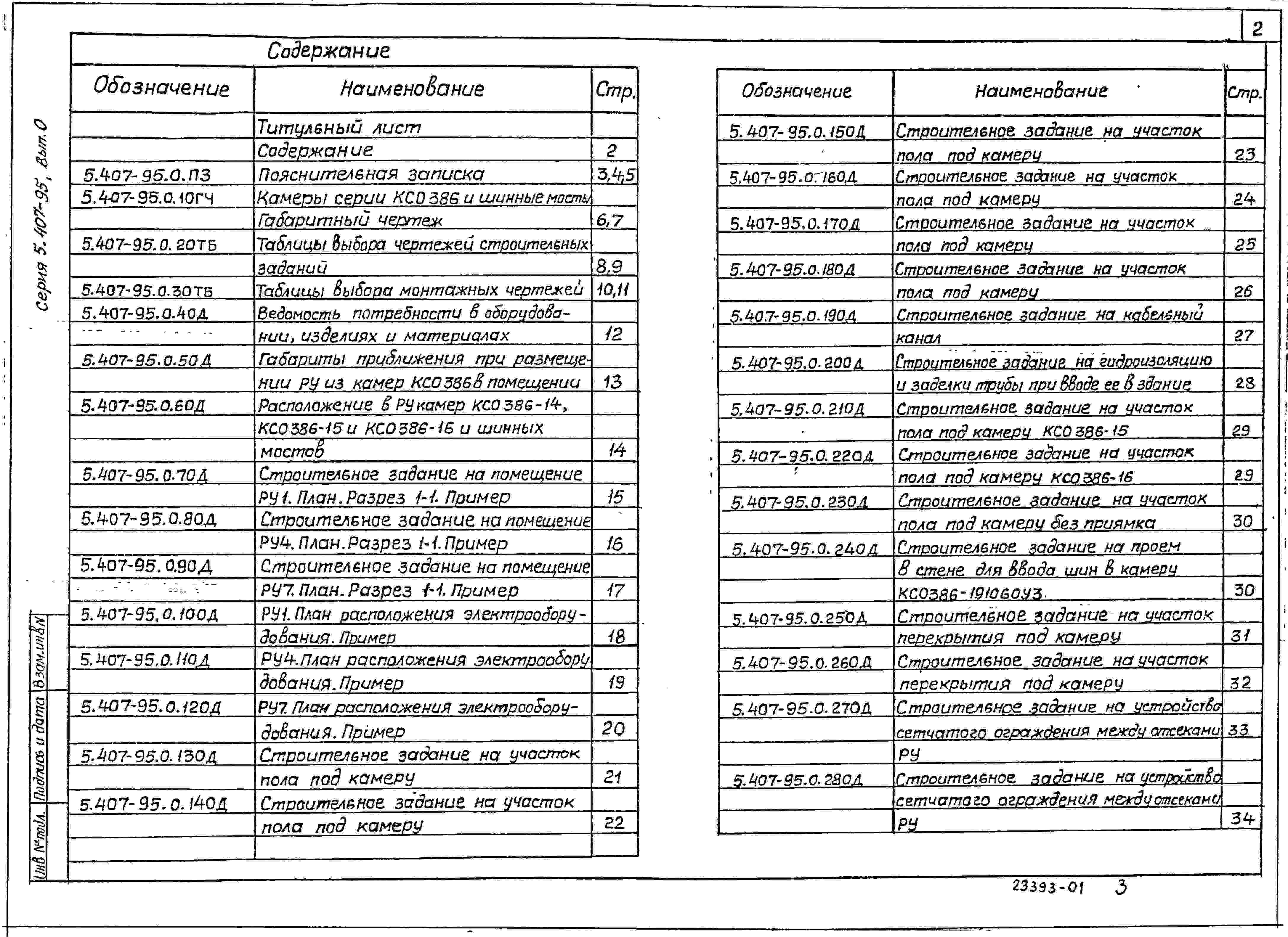

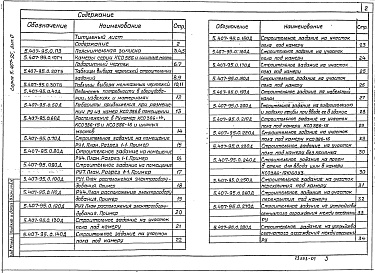

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

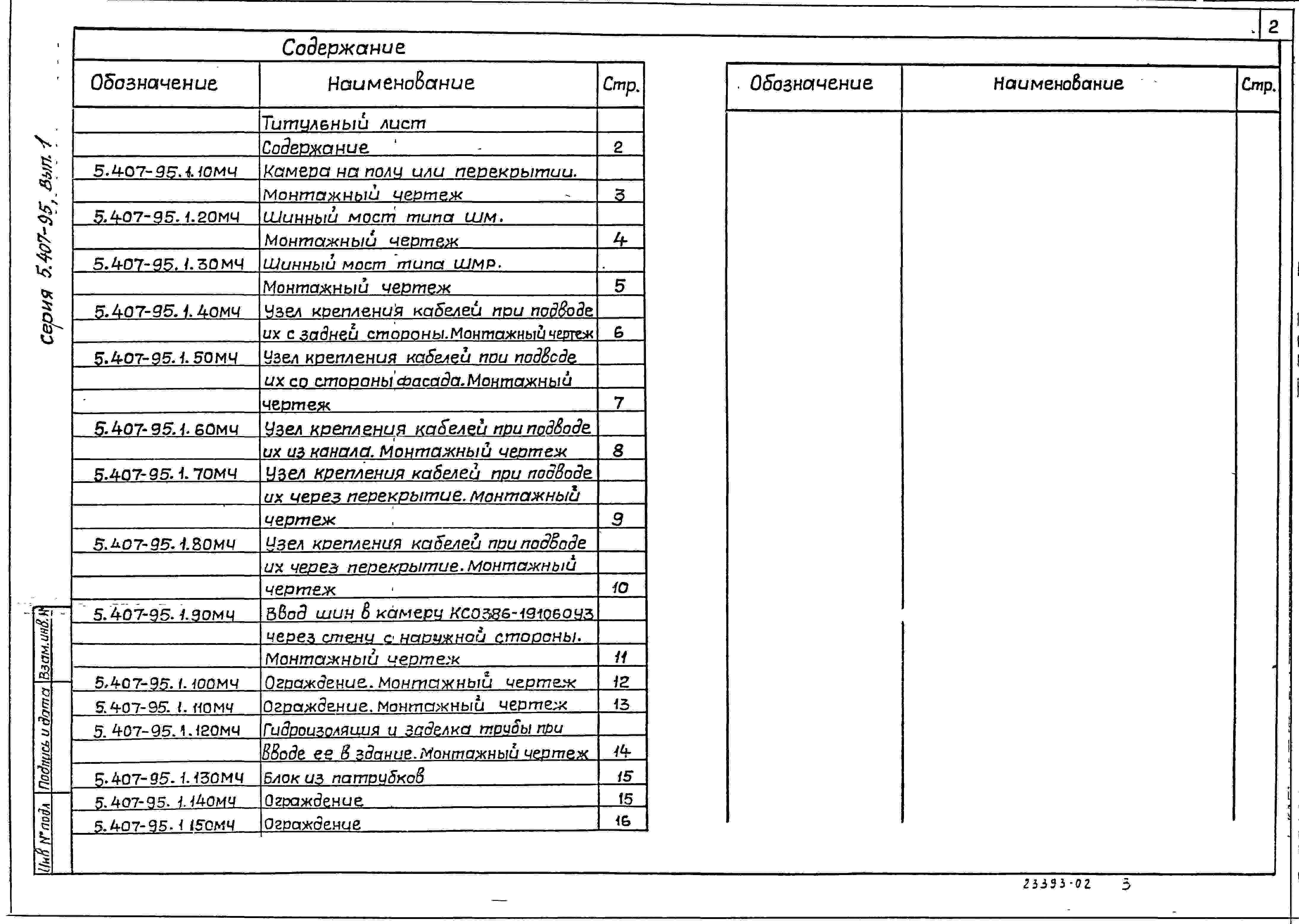

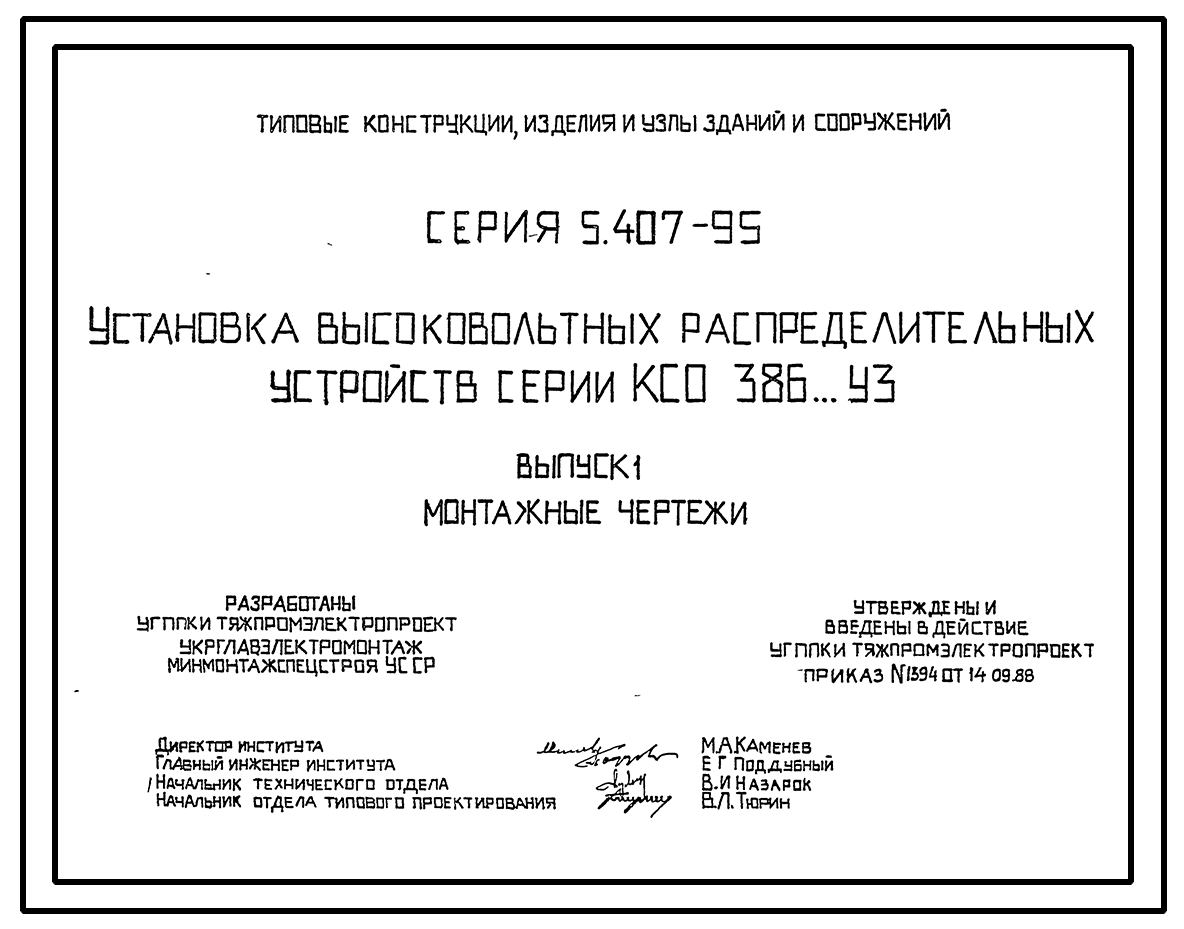

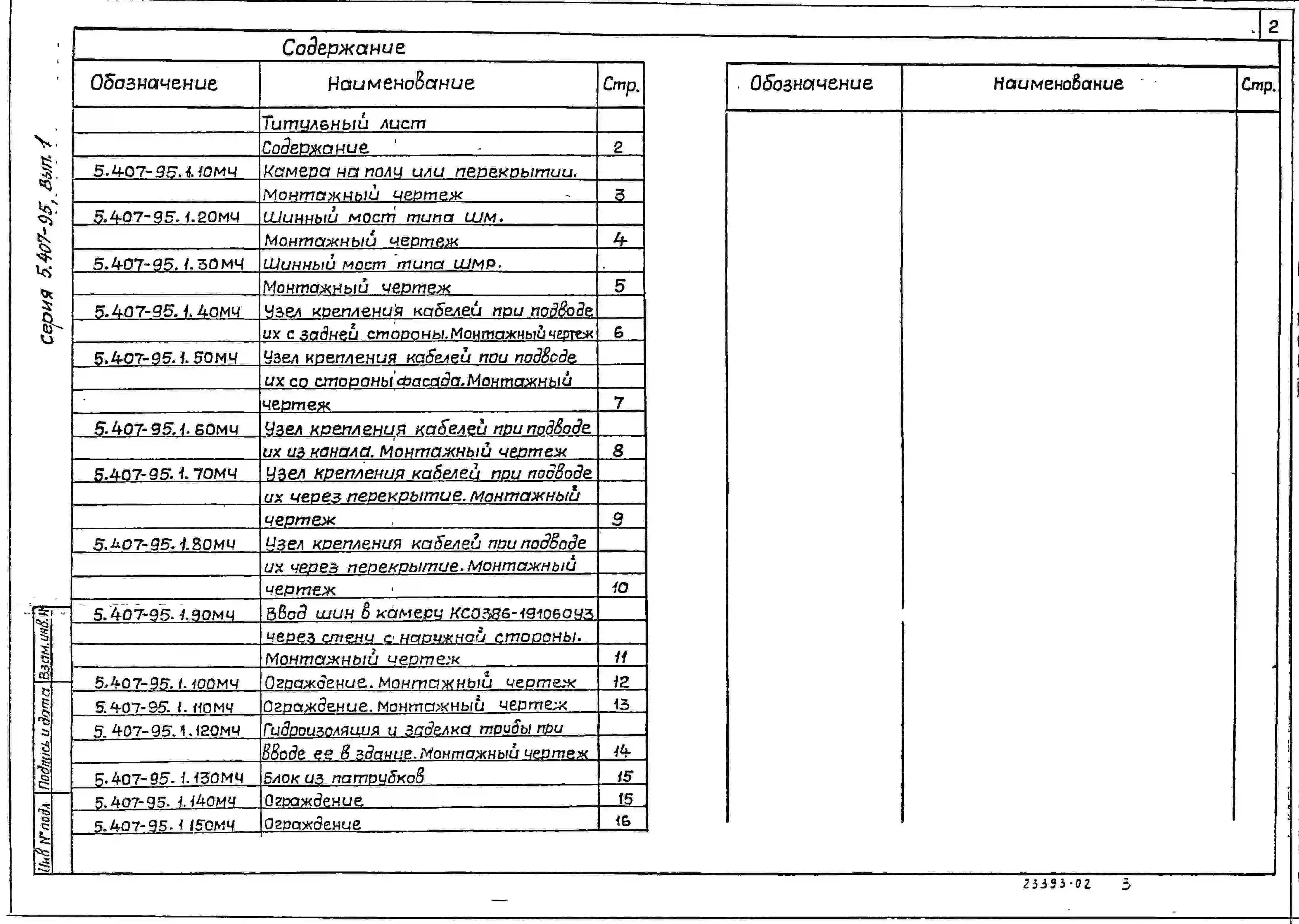

Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Описание проекта

Серия содержит чертежи установки камер высоковольтных распределительных устройств КСО 386...УЗ. Камеры крепятся к полу или перекрытию путем приварки их к закладным изделиям, устанавливаемым строителями.

При установке камер на полу глубина приямков под камерами и глубина кабель­ного канала принята:

1200 мм - для распределительных устройств (РУ) с силовыми кабелями, имеющими жилы сечением до 120 мм.кв включительно;

1500 мм - для РУ с силовыми кабелями, имеющими жилы сечением 150 и 185 мм2. Чертежи разработаны для установки камер в помещении распределительного устройства на полу или перекрытии, при температуре окружающего воздуха от минус 25°С до плюс 40°С.
