Типовой проект 501-6-26.92 Здание пункта технического обслуживания (ПТО) грузовых вагонов с обработкой до 72 поездов в сутки (служебно-бытовое здание на 50 чел. с универсальными мастерскими и оборудованием для подзарядки аккумуляторных батарей)

Общие данные

Номер проекта

501-6-26.92

Наименование проекта

Здание пункта технического обслуживания (ПТО) грузовых вагонов с обработкой до 72 поездов в сутки (служебно-бытовое здание на 50 чел. с универсальными мастерскими и оборудованием для подзарядки аккумуляторных батарей)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

Политика продаж ВЦИС

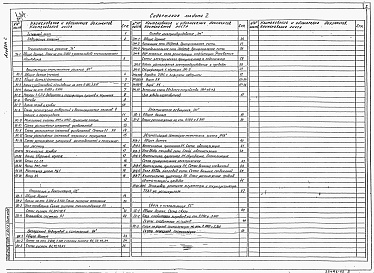

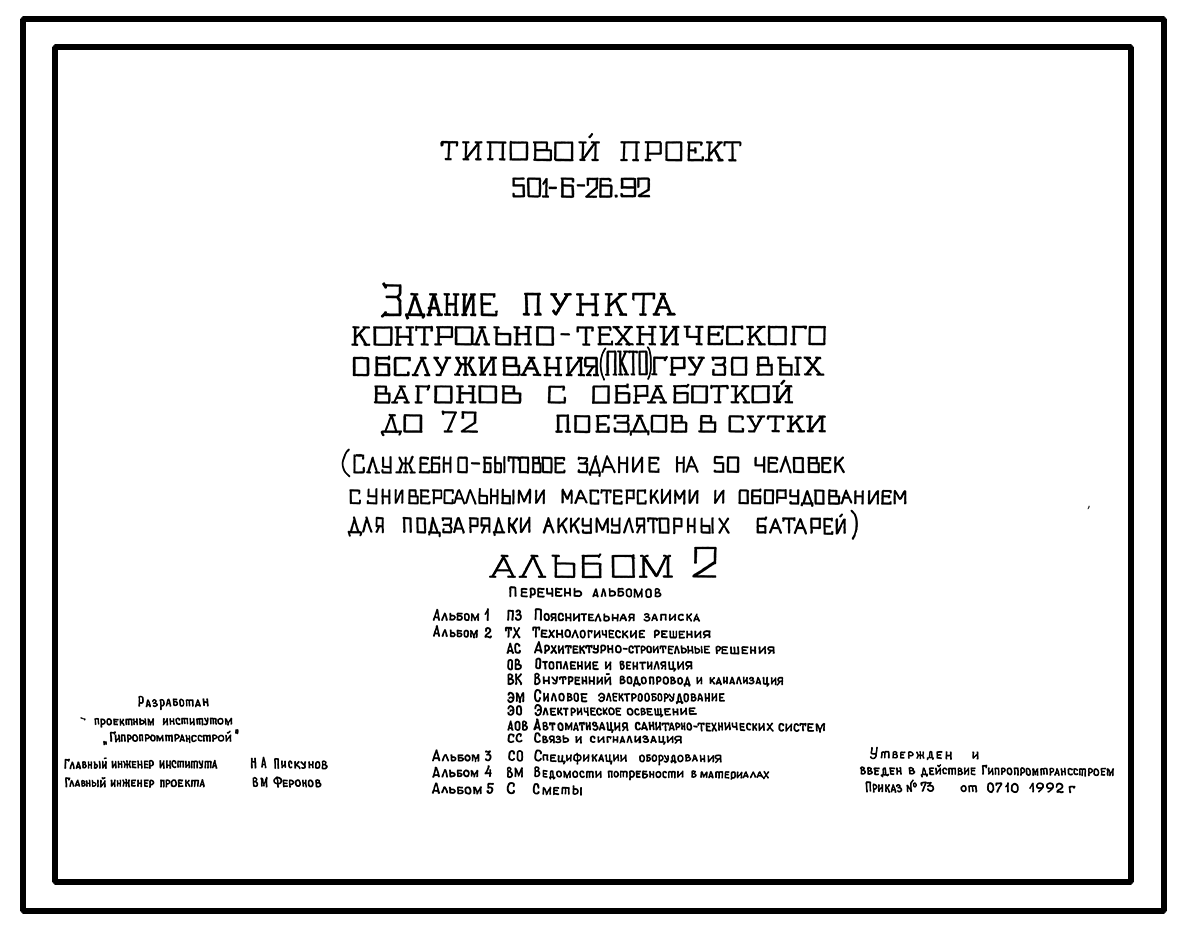

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка
Новое название альбома:

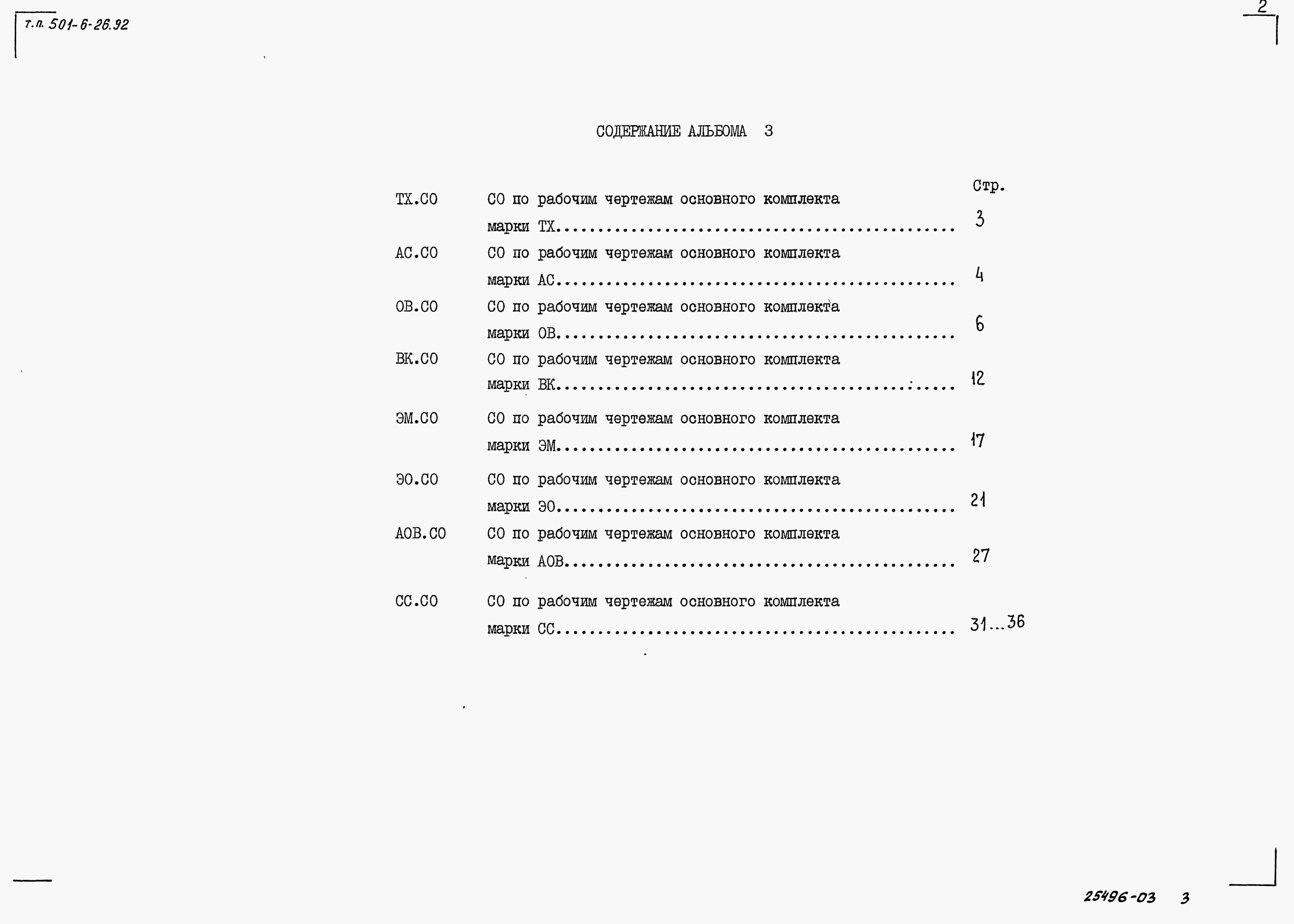

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Ведомости потребности в материалах
Новое название альбома:
Альбом 5
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Проект разработан взамен типового проекта 501-9-31.87

Сметная документация составлена в нормах и ценах 1984 года с пересчетом в цены 1991 года по индексам. За расчетную единицу принят один поезд. Всего расчетных единиц – 26280.

Экспликация помещений

1.      Тамбур – 3,4 м2;

2.      Коридор – 22,5 м2;

3.      Кладовая ручных фонарей – 9,1 м2;

4.      Слесарно-механическое отделение 14,6 м2;

5.      Операторская (комната мастера) – 11,8 м2;

6.      Комната обогрева – 9,4 м2;

7.      Женская гардеробная уличной, домашней и спецодежды – 20,7 м2;

8.      Душевая на 1 сетку – 2,5 м2;

9.      Уборная – 5,9 м2;

10.  Помещение для хранения, очистки и сушки уборочного инвентаря – 3,4 м2;

11.  Тепловой пункт и вентиляторная -13,3 м2;

12.  Лестничная клетка – 16,1 м2;

13.  Коридор – 19,1 м2;

14.  Мужская гардеробная уличной и домашней одежды – 26,2 м2;

15.  Дешевая на 2 сетки – 4,1 м2;

16.  Помещение для сушки спецодежды – 3,4 м2;

17.  Мужская гардеробная спецодежды – 36,3 м2;

18.  Кладовая сезонной и чистой спецодежды – 4,5 м2;

19.  Кладовая загрязненной спецодежды – 3,9 м2;

20.  Помещение для отдыха и приема пищи (красный уголок) – 15,3 м2;

21.  Вентиляторная – 9,3 м2;

Экспликация оборудования

1.      Станок точильно-шлифовальный ЗБ634 – 1 шт.;

2.      Агрегат для отсоса пыли и мелкой стружки ПА212М - 1 шт.;

3.      Верстак слесарный с тисками  - 1 шт.;

4.      Стеллаж сборно-разборный - 1 шт.;

5.      Стеллаж полочный - 1 шт.;

6.      Шкаф для зарядки аккумуляторов - 1 шт.;

7.      Аквадистиллятор ДО-4-2 - 1 шт.;

8.      Стол рабочий - 1 шт.;

Строительные конструкции и изделия

Фундаменты – сборные бетонные блоки по ГОСТ 13579-78, типоразмеров – 6; сборные железобетонные плиты по ГОСТ 13580-85, типоразмеров – 5.

Плиты перекрытия – сборные железобетонные по серии 1.141-1, вып. 67, типоразмеров – 2; 1.242.1-3, вып. 1, типоразмеров – 1.

Стены – из пустотелого кирпича марки КРП 75/1300/15 по ГОСТ 530-80.

Лестницы – сборные железобетонные по серии 1.251.1-4, вып. 1, типоразмеров – 1; 1.252.1-4, вып. 1, типоразмеров – 1.

Перемычки – сборные железобетонные по серии 1.038.1-1, вып. 1, типоразмеров – 1.

Перегородки – из гипсовых плит по ГОСТ 6428-83; из обыкновенного глиняного кирпича.

Кровля – рулонная рубероидная на битумной мастике с защитным слоем гравия.

Полы – бетон, керамическая плитка, линолеум.

Окна – деревянные по серии 1.136.5-23, вып. 3, типоразмеров – 2.

Двери – деревянные по ГОСТ 24698-81, типоразмеров – 2; по ГОСТ 6629-88, типоразмеров 3; серии 1.136.5-23, вып. 3, типоразмеров – 1, серии 1.136.5-19, типоразмеров – 1.

Наибольшая масса монтажного элемента (плита покрытия) – 3,175 т.

Инженерное оборудование

Водопровод – хозяйственно-питьевой, напор на вводе – 10 м.

Канализация – бытовая и производственная в наружную сеть.

Отопление – водяное, центральное, температура теплоносителя 105÷700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – централизованное от внешних сетей.

Электроснабжение – от независимых источников, электроэнергии, напряжение 380/220 В.

Электроосвещение – лампами накаливания и люминесцентными.

Техническая характеристика

Здание пункта контрольно-технического обслуживания грузовых вагонов предназначается для обслуживания комплексных бригад осмотрщиков и слесарей по выявлению и устранению технических неисправностей вагонов, угрожающих безопасности движения поездов.

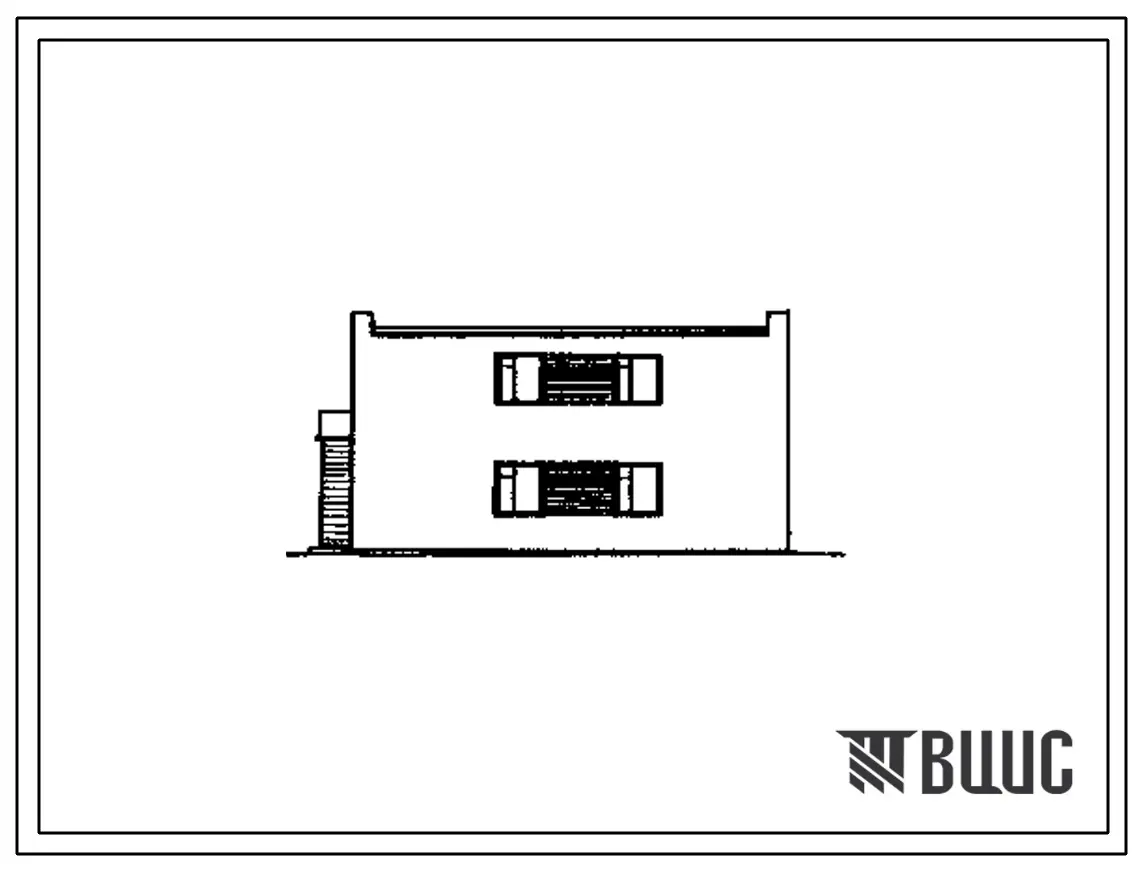

Здание двухэтажное, размерами в осях 12х12 м, запроектировано с наружными стенами из керамического пустотелого кирпича для размещения универсальных производственных и административно-бытовых помещений на 50 человек. В составе производственных помещений предусмотрены: на первом этаже – слесарно-механическое отделение, кладовая ручных фонарей с оборудованием для зарядки аккумуляторных батарей (примененный вытяжной шкаф аквадистилятор позволяют производить корректировку электролита и зарядку различных типов аккумуляторов, в том числе автомобильных), операторская (комната мастера).

В составе бытовых помещений предусмотрены: на первом этаже – комната обогрева, женская общая гардеробная с душевой и уборной, на втором этаже – мужские раздельные гардеробные с душевой, уборной и кладовыми для спецодежды, помещение для отдыха и приема пищи.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Плиты железобетонные ленточных фундаментов. Технические условия
Плиты гипсовые для перегородок. Технические условия
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
