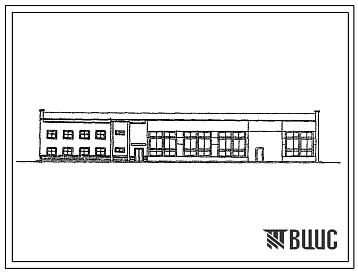

Типовой проект У.416-7-337.95 Малое предприятие по ремонту оборудования перерабатывающей отрасли агропромышленного комплекса с объемом работ 500 условных ремонтов

Общие данные

Номер проекта

У.416-7-337.95

Наименование проекта

Малое предприятие по ремонту оборудования перерабатывающей отрасли агропромышленного комплекса с объемом работ 500 условных ремонтов

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

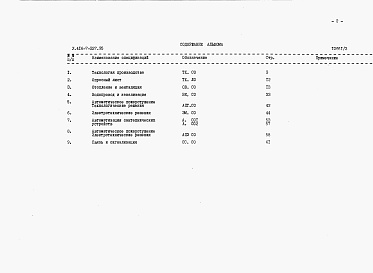

Состав проекта
Номер альбома
Наименование
Состав альбома

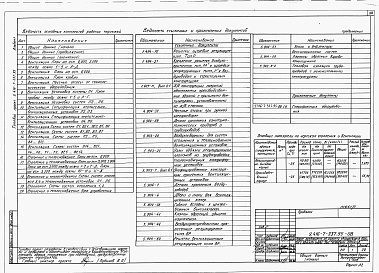

Альбом 1
Пояснительная записка. Схема генплана. Технологические решения. Архитектурные решения. Конструкции железобетонные. Конструкции металлические. Отопление и вентиляция. Внутренние водопровод и канализация. Автоматическое пожаротушение - Технологические решения. Электротехнические решения. Автоматизация санитарно-технических устройств. Автоматическое пожаротушение - Электротехнические решения. Связь и сигнализация.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
6 картинка альбома:     Alt для картинки:
7 картинка альбома:     Alt для картинки:
8 картинка альбома:     Alt для картинки:
9 картинка альбома:     Alt для картинки:
10 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Малое предприятие по ремонту оборудования перерабатывающей отрасли агропромышленного комплекса с объемом работ 500 условных ремонтов.

Экспликация помещений.

1. Участок кузнечно-термический - 22,7 м2.

2. Участок сварочно-наплавочный – 47,8 м2.

3. Участок заготовительный – 166,9 м2.

4. Участок механический – 184,4 м2.

5. ИКР – 22,9 м2.

6. Склад готовой продукции – 15,1 м2.

7. Участок окраски – 88,8 м2.

8. Участок слесарно-сборной – 93,2 м2.

9. Участок ремонта агрегатов и электродвигателей – 82,3 м2.

10. Участок разборочно-моечный – 51,8 м2.

11. Склад ремфонда – 68,3 м2.

12. Помещение средств автоматического пожаротушения – 30,0 м2.

13. Электрощитовая 1 – 7,4 м2.

14. Тамбур-шлюз – 8,8 м2.

15. Электрощитовая 2 – 17,3 м2.

16. Вестибюль – 11,5 м2.

17. Тамбур – 3,1 м2.

18. Мужской гардероб домашней и специальной одежды гр. 1б на 70 шк. – 30,8 м2.

19. Коридор – 47,9 м2.

20. Мужской гардероб домашней и специальной одежды гр. 1б; 2б на 96 шк. – 41,9 м2.

21. Преддушевая – 4,2 м2.

22. Душевая – 6,4 м2.

23. Женский гардероб домашней и специальной одежды гр. 1б на 14 шк. – 8,7 м2.

24. Душевая – 2,8 м2.

25. Комната отдыха – 29,2 м2.

26. Помещение для охлаждения – 7,2 м2.

27. Помещение уборочного инвентаря – 4,9 м2.

28. Теплопункт – 6,2 м2.

29. Мужская уборная – 6,0 м2.

30. Женская уборная – 3,4 м2.

31. Коридор – 47,9 м2.

32. Мужской гардероб домашней одежды гр.2б и 3б на 14 шк. – 9,2 м2.

33. Мужской гардероб специальной одежды гр.2в и 3б на 14 шк. – 9,2 м2.

34. Душевая – 5,2 м2.

35. Преддушевая – 3,4 м2.

36. Кладовая грязной специальной одежды – 4,2 м2.

37. Кладовая чистой специальной одежды – 4,3 м2.

38. Кабинет директора – 15,0 м2.

39. Кабинет – главного инженера – 15,4 м2.

40. Комната бухгалтеров и нормировщиков – 16,7 м2.

41. Комната мастеров – 17,8 м2.

42. Комната общественных организаций – 15,0 м2.

43. Кабинет охраны труда – 25,0 м2.

44. Мужская уборная – 10,1 м2.

45. Венткамера 1 – 15,7 м2.

46. Венткамера 2 – 36,9 м2.

47. Венткамера 3 – 29,3 м2.

48. Лестничная клетка – 15,9 м2.

Экспликация оборудования.

1. Установка для дуговой направки с выпрямителем ВДУ-504УЗ УД-209 – 1 шт.

2. Стол для электросварочных работ ОКС-7523- 2 шт.

3. Электропечь сопротивления камерная СНО-4,8,2,5/13-И2 – 1 шт.

4. Пила маятниковая ПМ-400М – 1 шт.

5. Станок ножовочный 8А72Б – 1 шт.

6. Секция рольганга прямого – 2 шт.

7. Ножницы листовые НД-3318Г – 1 шт.

8. Стол подъемный СП-15 – 1 шт.

9. Станок вертикально-фрезерный 6Д12 – 1 шт.

10. Станок горизонтально-фрезерный 68Л125 – 1 шт.

11. Вертикально-сверлильный станок 2С132 – 1 шт.

12. Станок круглошлифовальный универсальный 3У1311ВМ – 1 шт.

13. Токарно-винторезный станок 16В16КМП – 2 шт.

14. Токарно-винторезный станок ИТ-1М – 3 шт.

15. Пресс монтажно-заправочный гидравлический ОКС-1671 М – 1 шт.

16. Установка бикамерной окраски АБ 23.015.00.00.00.00 ДР – 1 шт.

17. Электропечь сопротивления камерная СНОС-6,7, 12/3-И1 – 1 шт.

18. Установка для пропитки обмоток ГГ-1942 – 1 шт.

19. Таль ручная г/п 1 т – 1 шт.

20. Кран подвесной электрический 2,0-16,2-15-6-380 – 1 шт.

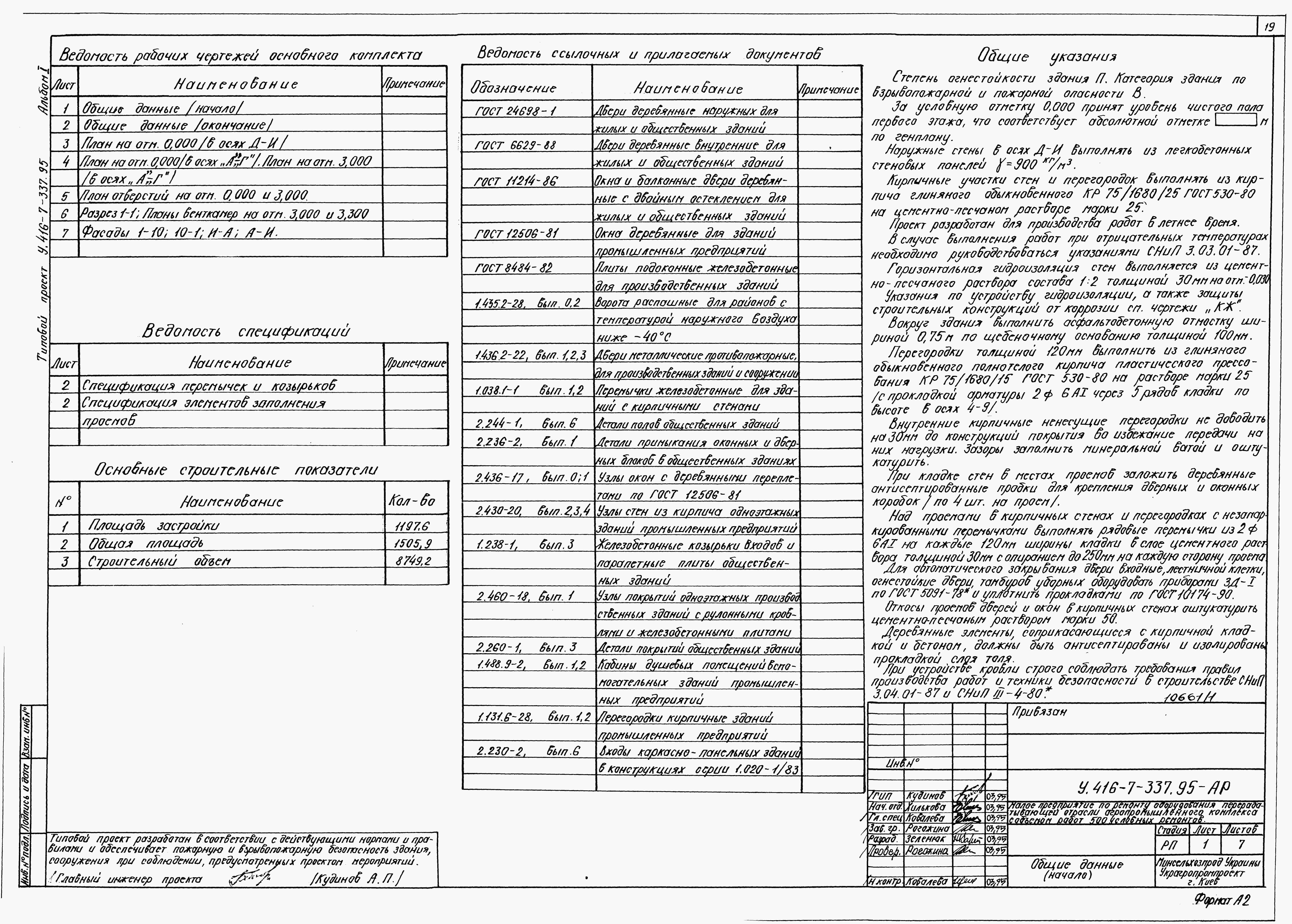

Строительные конструкции и изделия.

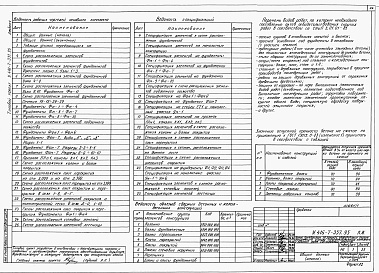

Фундаменты – цеха, монолитные железобетонные, бетон класса В15; бытовых помещений – ленточные из бетонных блоков по ГОСТ 13580-85.

Фундаменты балки – сборные железобетонные по серии 1.415.1-2, вып.1, типоразмеров – 3.

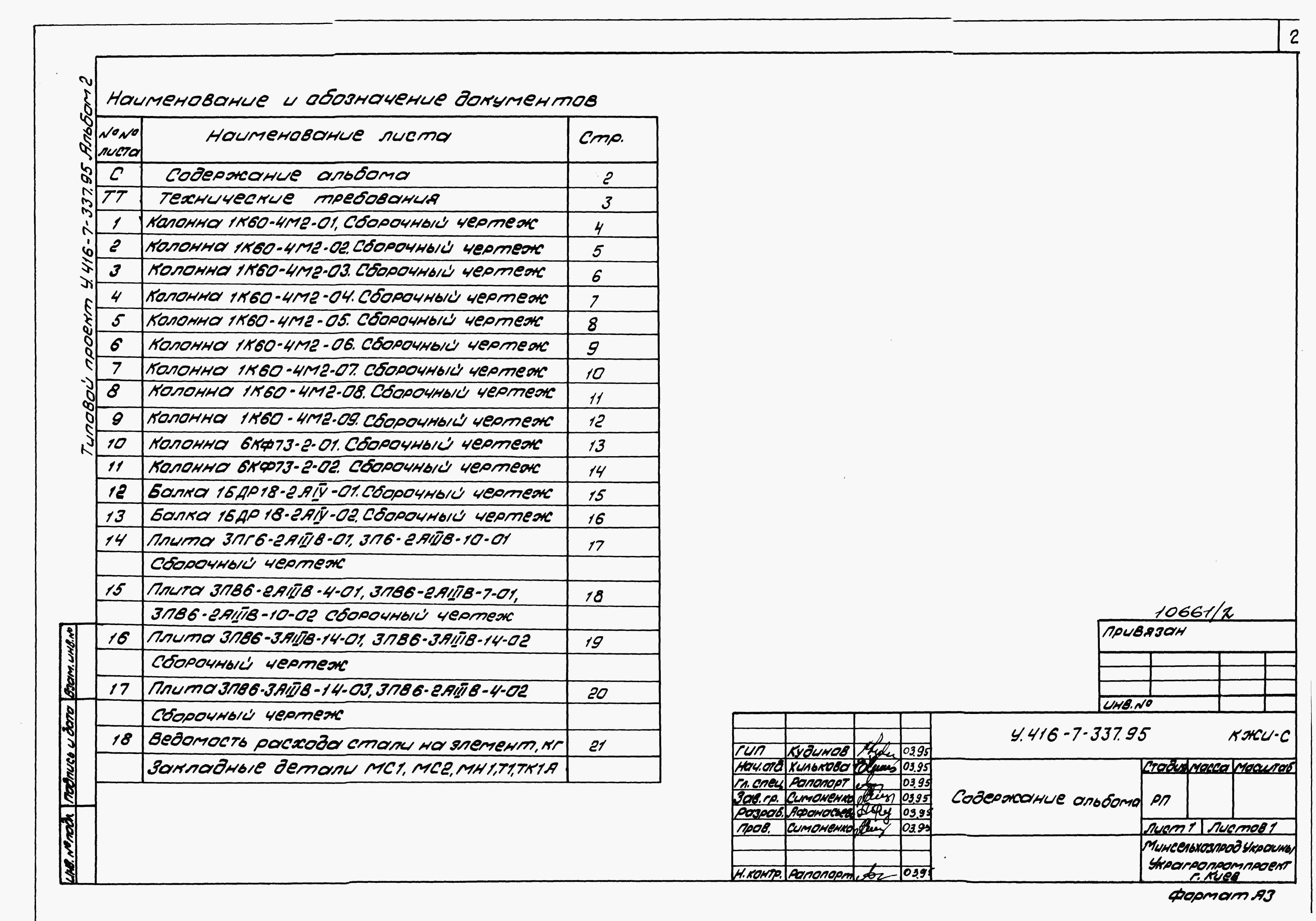

Колонны – сборные железобетонные, каркаса по серии 1.423.1-2/88, вып.1, типоразмер – 1, фахверка по серии 1.427.1-3, вып.1/87, типоразмеров – 1.

Балки покрытия – сборные железобетонные по серии 1.462.1-3/89 вып.1, типоразмер – 1.

Покрытие – цеха – железобетонные плиты по серии 1.465.1-17. вып.1, типоразмер – 1 бытовых помещений – круглопустотные панели по серии 1.141-1, вып.63, типоразмеров – 2.

Стены – сборные железобетонные панели по серии 1.030.1-1/88, вып.2-2, 2-8; типоразмеров – 10; кирпичные КР 75/1650/25 ГОСТ 530-80.

Перегородки – кирпичные.

Лестницы – бытовых помещений – сборные железобетонные по серии 1.251.1-4, вып.1, типоразмер – 1; цеха – металлические по серии 1.450.3-6, вып.1.

Площадки – бытовых помещений – сборные железобетонные по серии 1.252.1-4, вып.1, типоразмер – 1.

Кровля – рулонная, утеплитель пенобетон ɣ=400 кг/м3.

Полы – бетонные, керамическая плитка, мозаичные, линолеум.

Окна – деревянные по ГОСТ 12506-71, типоразмеров – 4; ГОСТ 11211-86, типоразмеров – 7.

Двери – деревянные по ГОСТ 24698-81; типоразмеров - 5; ГОСТ 6629-88, типоразмеров – 7.

Перемычки – по серии 1.038.1-1, вып.1, типоразмеров – 11. 1.0381-1, вып.2; типоразмер – 1.

Козырьки – по серии 1.238-1, вып.3, типоразмер – 1.

Наибольшая масса монтажного элемента (балки покрытия) – 8,4 т.

Отделка наружная – столярные и металлические изделия окрасить эмалью ПФ-115 по слою грунтовки НФ-020.

Стеновые панели – отделочный стол заводского изготовления, участки кирпичных стен – окраска ПВА красителями; цоколь – облицовка керамической плиткой типа «Кабанчик».

Внутренняя отделка – штукатурка, затирка, керамическая глазурованная плитка, окраска – известковая, силикатная, водоэмульсионная, клеевая.

Инженерное оборудование.

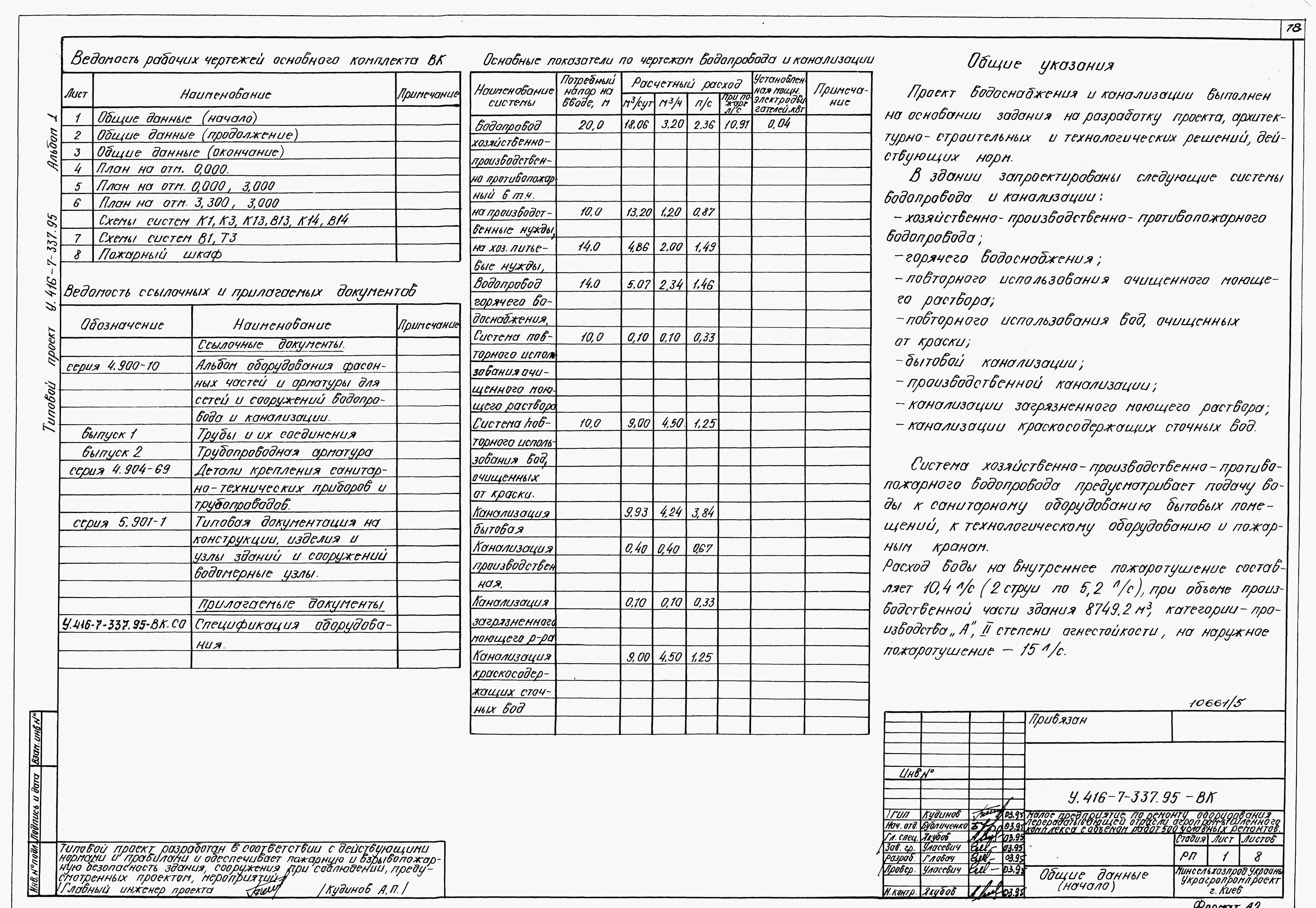

Водопровод – хозяйственно-производственно-противопожарный от внутриплощадочных сетей. Напор на вводе – 20 м.

Канализация раздельная: бытовая, производственная во внутриплощадочные сети.

Отопление – водяное.

Теплоноситель – вода 150-700С.

Горячее водоснабжение – централизованное.

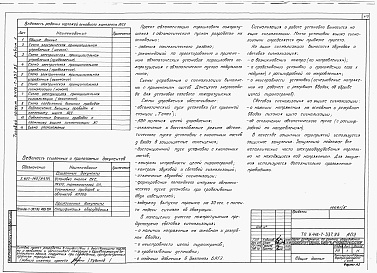

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

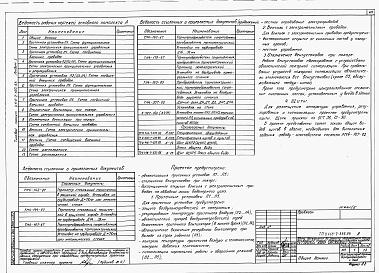

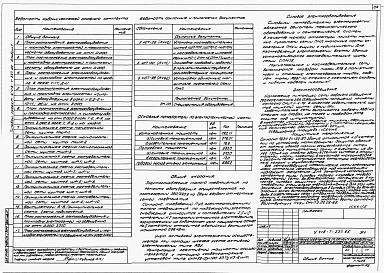

Электроснабжение – сети напряжением 380/220 В.

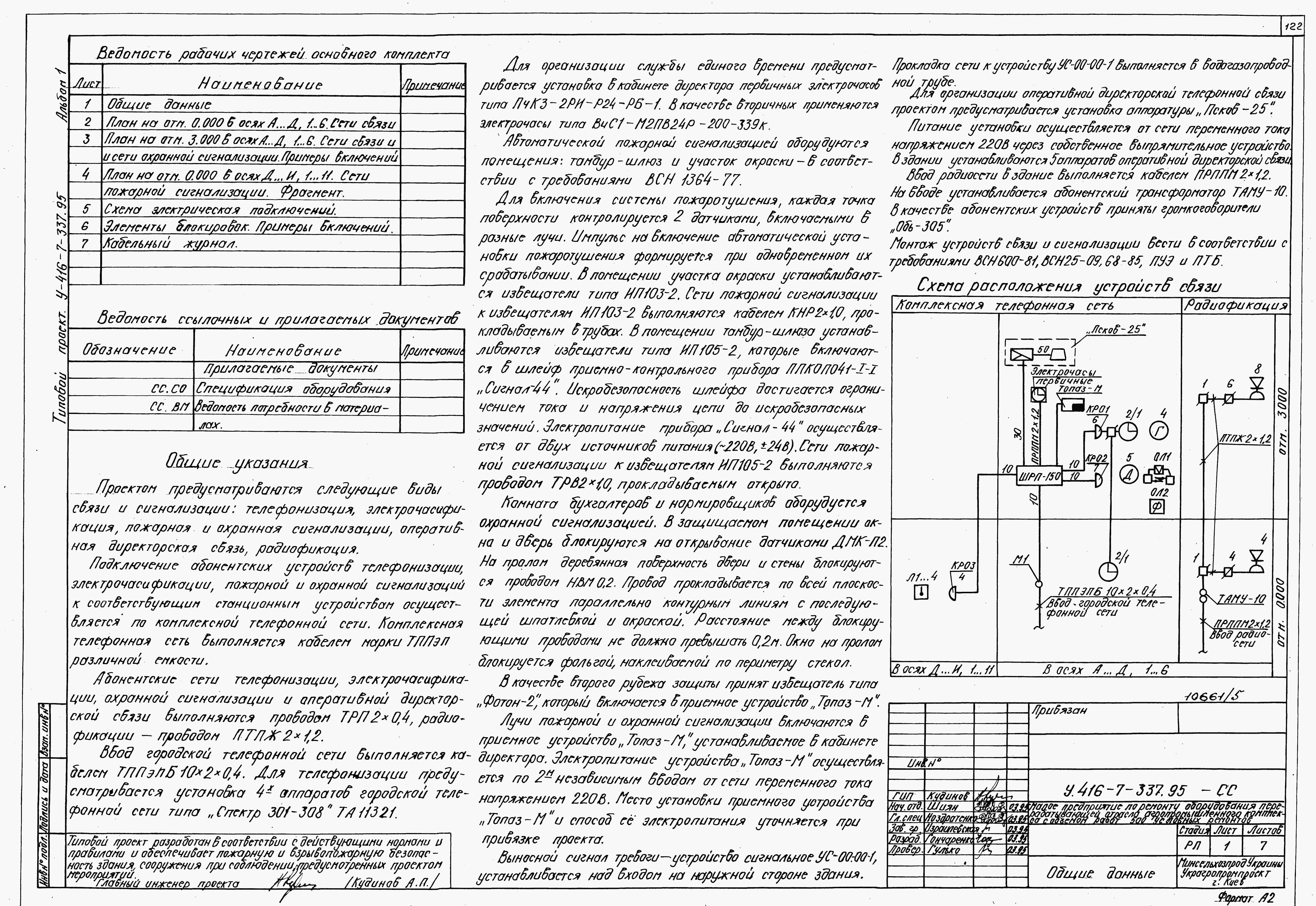

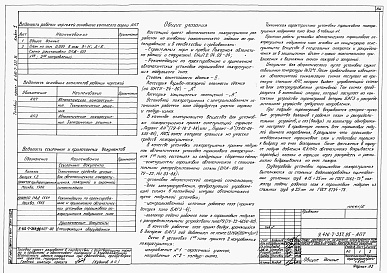

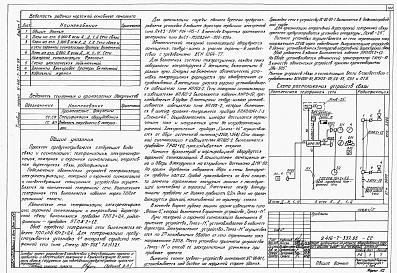

Слаботочные устройства – телефонная связь, радиофикация, оперативная директорская связь, пожарная и охранная сигнализация.

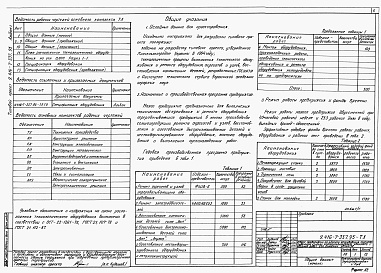

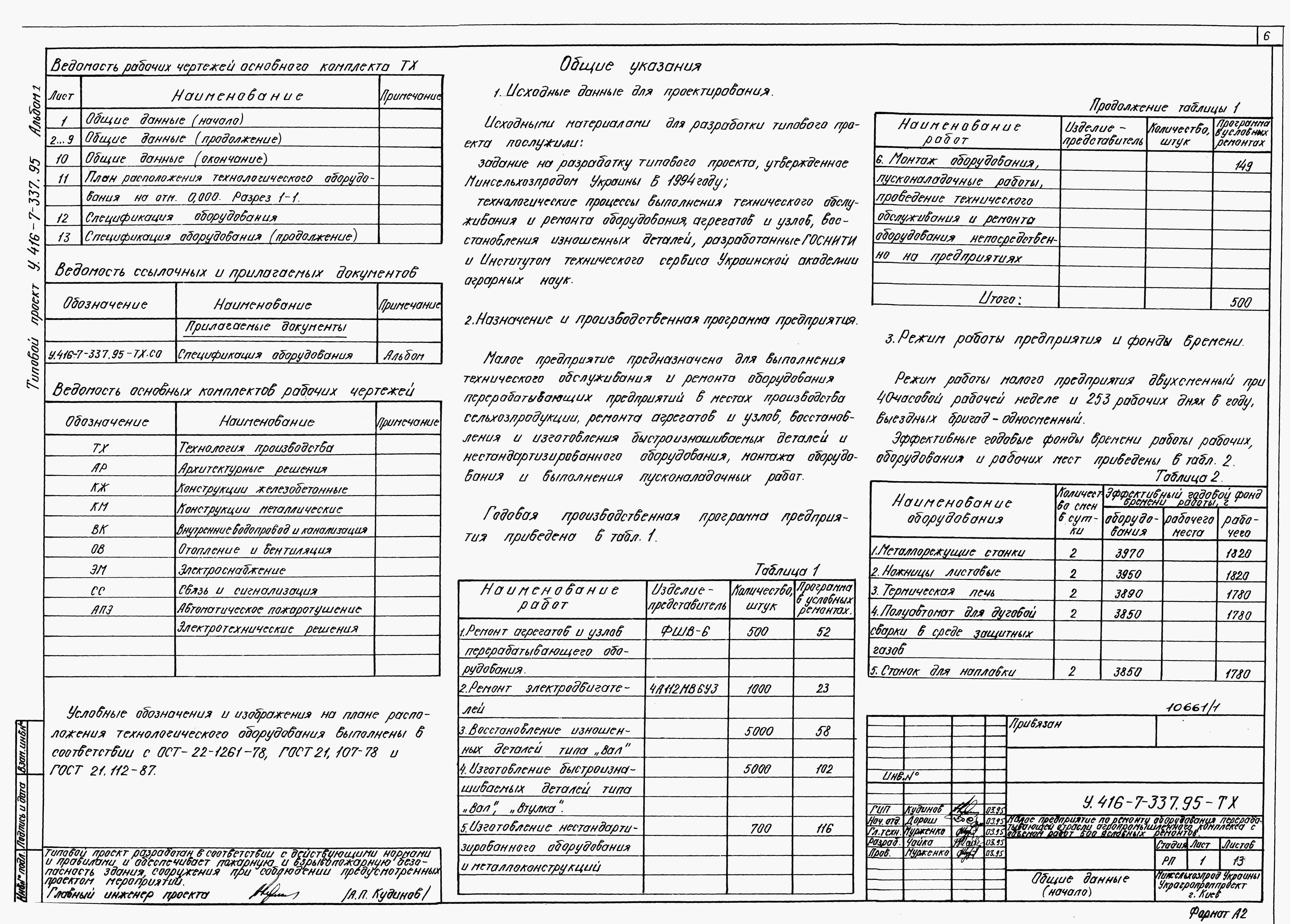

Технологический прогресс.

Малое предприятие предназначено для обслуживания оборудования перерабатывающих предприятий в местах производства сельхозпродукции.

Техническое обслуживание и ремонт оборудования по месту установки, монтаж оборудования и пусконаладочные работы при пуске новых перерабатывающих объектов и установка оборудования выполняются выездными бригадами.

Текущий ремонт оборудования перерабатывающих предприятий, изготовление быстроизнашиваемых деталей, нестандартизированного оборудования и металлоконструкций выполняются на производственных участках предприятия.

На участка выполняется очистка агрегатов и деталей перед ремонтом, разработка, дефектовка, восстановление изношенных деталей наплавкой и сваркой с последующей механической обработкой, сборка, испытание и окраска агрегатов.

Заготовочный, сварочно-наплавочный, механический, слесарно-сборочный участки и участок окраски обеспечивают изготовление нестандартизированного оборудования и быстроизнашиваемых деталей.

В своей деятельности малое предприятие кооперируется со специализированными предприятиями по ремонту гидрооборудования, пневмооборудования, холодильного оборудования и приборов.

Дополнительные данные.

Расчетный показатель – 1 условный ремонт.

Расчетных единиц – 500.

Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Плиты железобетонные ленточных фундаментов. Технические условия
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
